Categoria
Tornio
Tipo
CNC
Marca
Modello

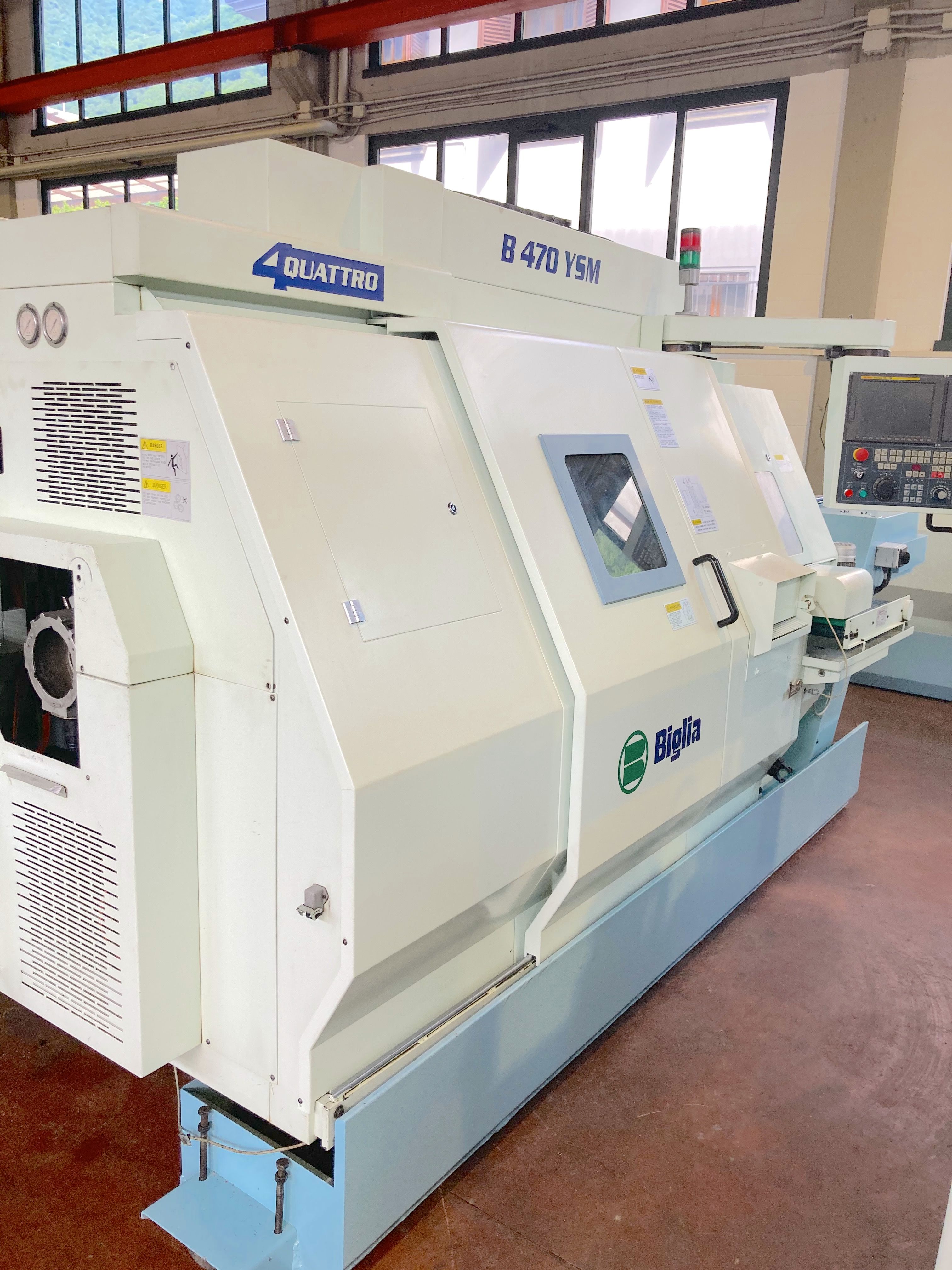

B470YSM
Capacità
ø67,5/240x250 mmø2,66/9,45x9,84 in
Anno di costruzione
2008
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
68 mm2,68 in
Max diametro lavorable da ripresa
Volteggio 520mm / Tornibile 240 mmVolteggio 20,47mm / Tornibile 9,45 in
Max lunghezza lavorabile
250 mm9,84 in
CNC
CNC

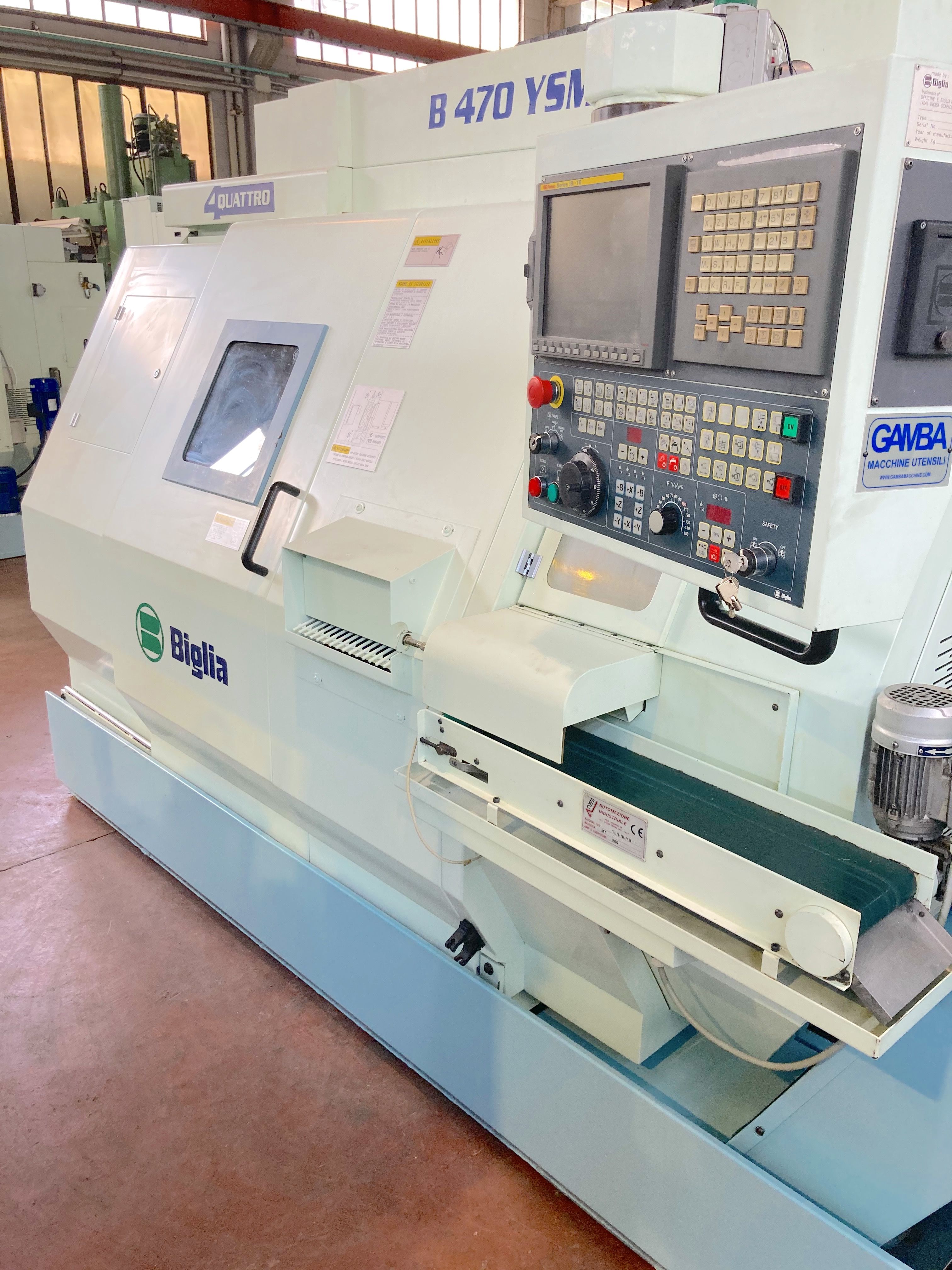

Fanuc 18i-TB
Note
Software anticollisione, Monitoraggio utensile
MANDRINO PRINCIPALE
Velocità rotazione max
4000 rpm
Naso mandrino
ASA6”
Foro mandrino
80 (passaggio barra 68mm) mm3,15 (passaggio barra 2,68mm) in
Diametro interno cuscinetti
110 mm4,33 in
Potenza max
26 Kw
Risoluzione asse C
0,001 °
CONTROMANDRINO
Velocità rotazione max
4000 rpm
Naso mandrino
ASA5”
Foro mandrino
55 (passaggio barra 45mm) mm2,17 (passaggio barra 1,77mm) in
Diametro interno cuscinetti
80 mm3,15 in
Rapido asse B
30 m/min1.181,10 ipm
Posiziomento automatico asse B
420 mm16,54 in
Risoluzione asse C
0,001 °
Potenza max
11 Kw
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
4000 rpm
Potenza utensili motorizzati
3,7 Kw
Rapido asse X
20 m/min787,40 ipm
Corsa asse X
160 mm6,30 in
Corsa asse Z
390 mm15,35 in
Rapido asse Z
24 m/min944,88 ipm
Corsa asse Y
100 mm3,94 in
Rapido asse Y
6 m/min236,22 ipm

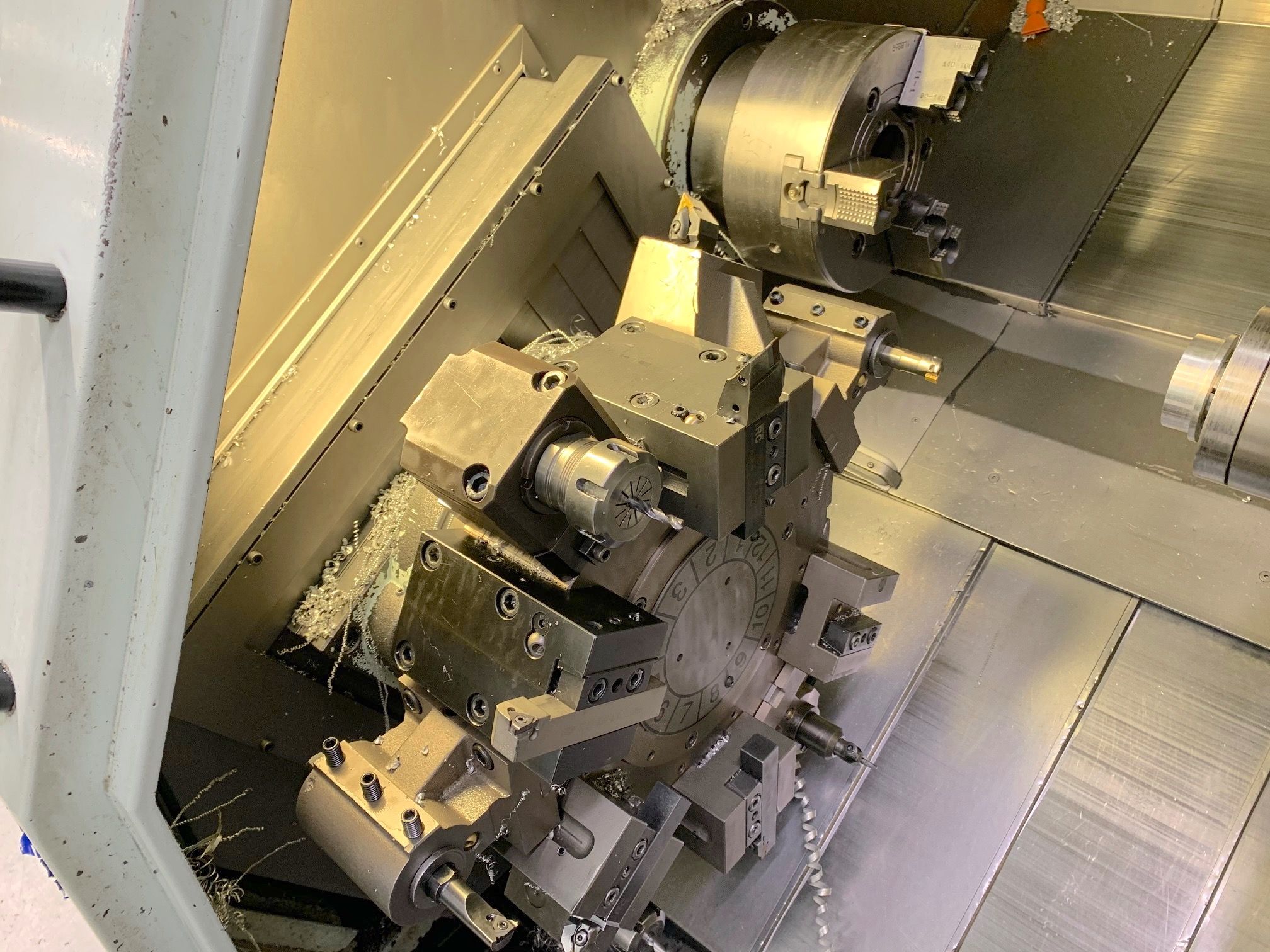

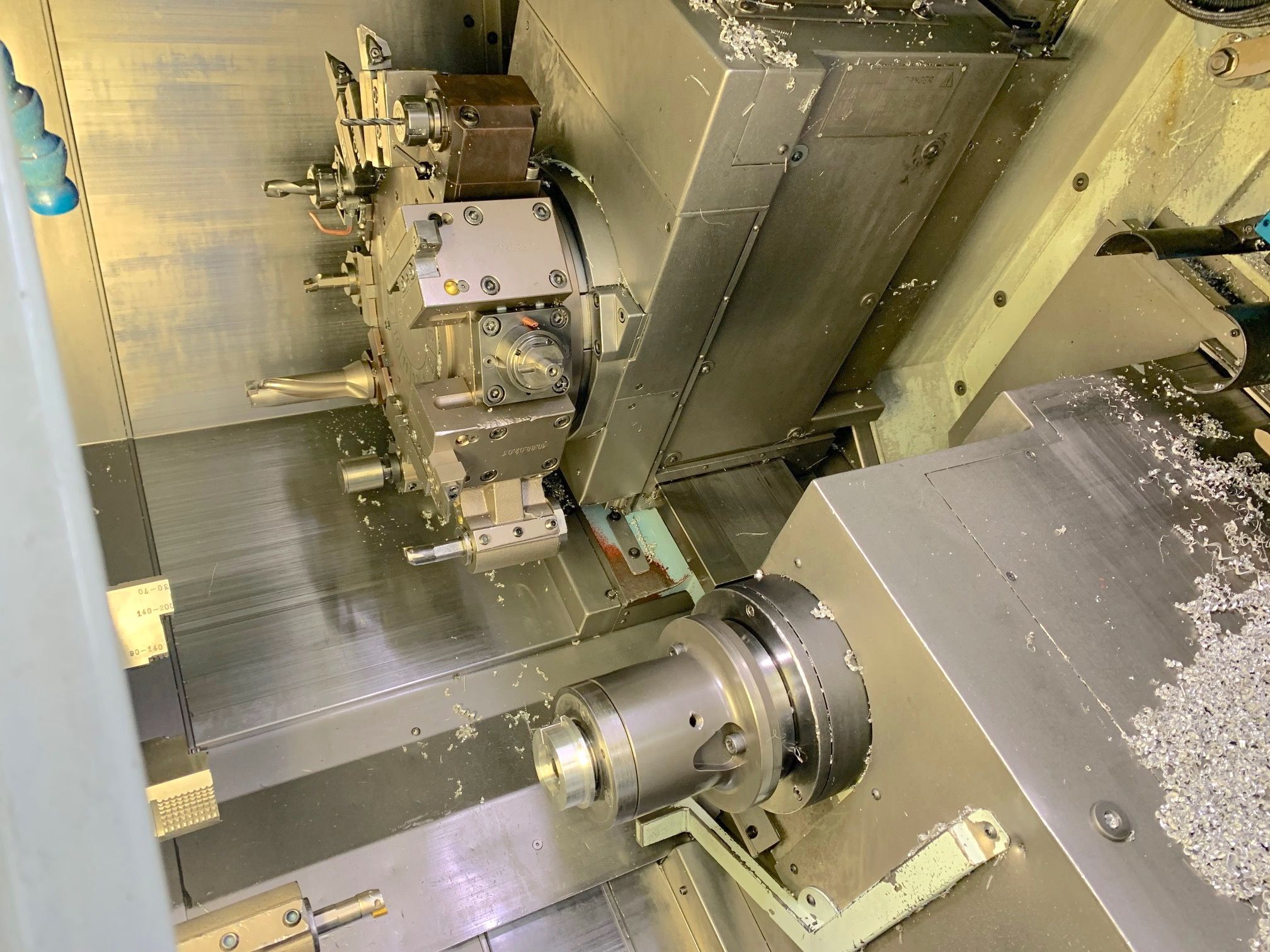

TORRETTA 2
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
4000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X2
160 mm6,30 in
Rapido asse X2
12 m/min472,44 ipm
Corsa asse Z2
240 mm9,45 in
Rapido asse Z2
20 m/min787,40 ipm
EXTRA
Peso totale macchina
6900 Kg
Ingombri Macchina
4150x2100x2200 mm163,39x82,68x86,61 in
Robot scarico pezzo
Gruppo scaricatore speciale con rotazione polso di 180° per scarico pezzo finito da controtesta e scarico spezzone fine barra da mandrino principale.
Evacuatore truciolo
si
Nastro scarico pezzo
Sì

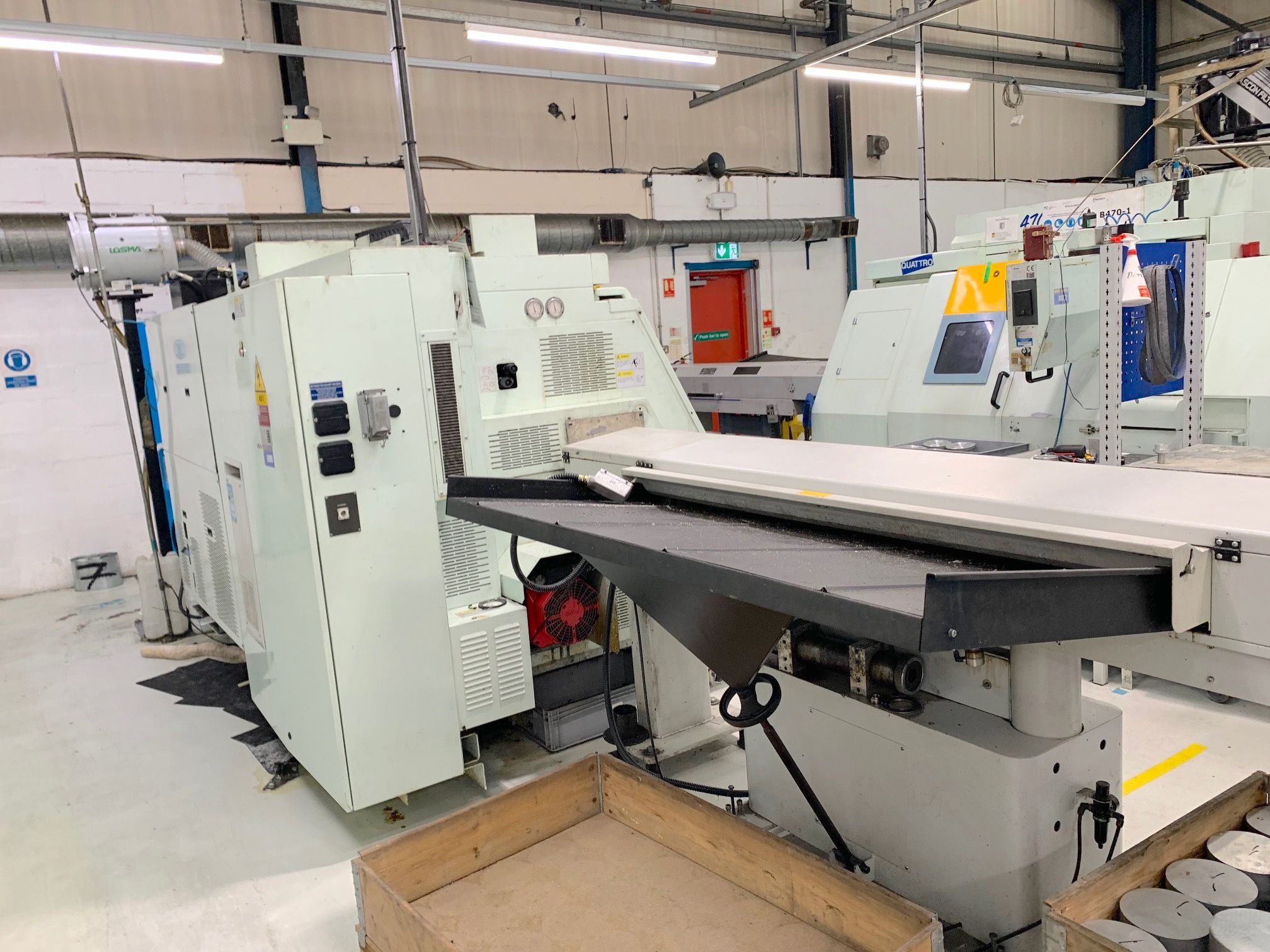

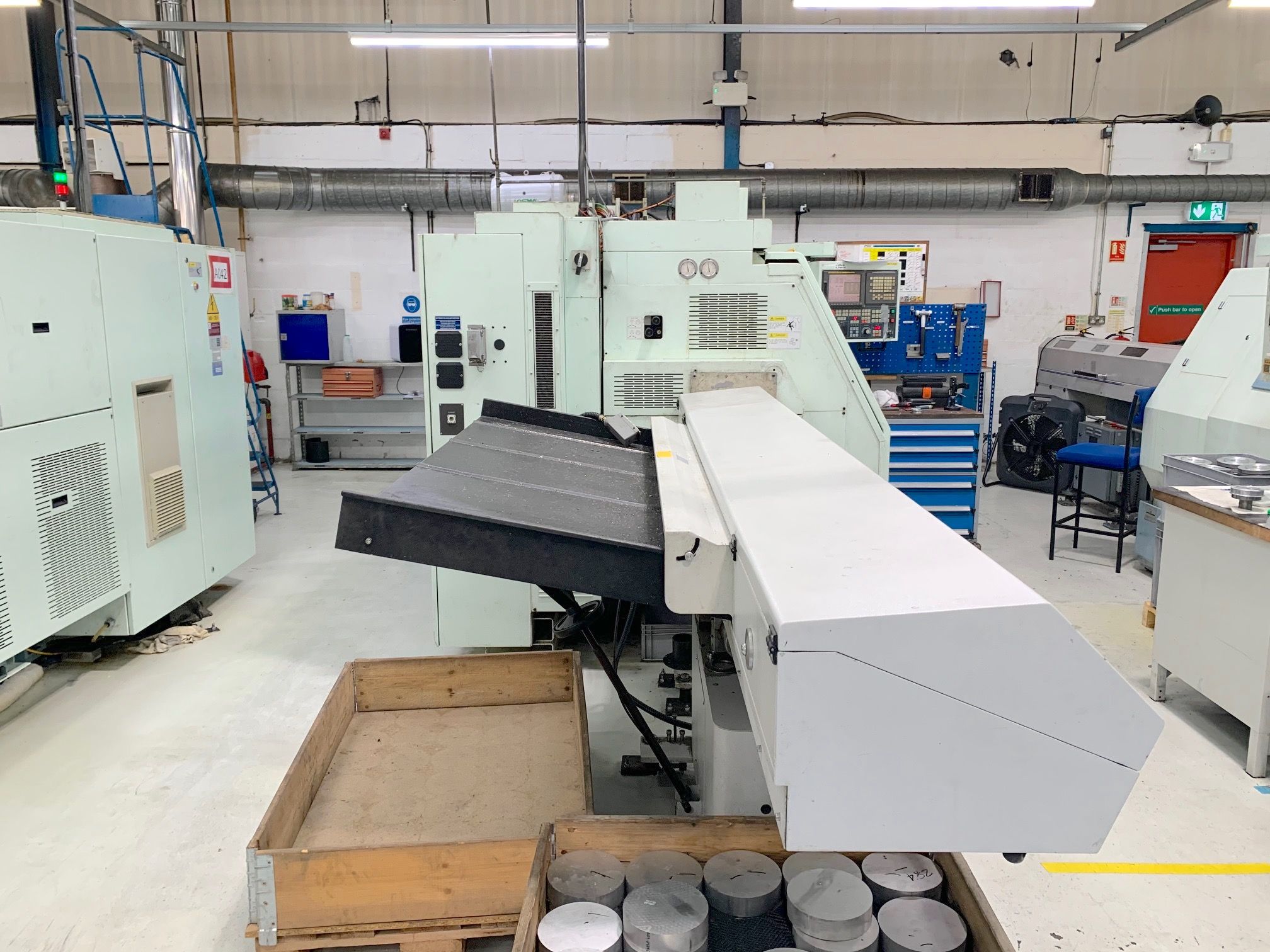

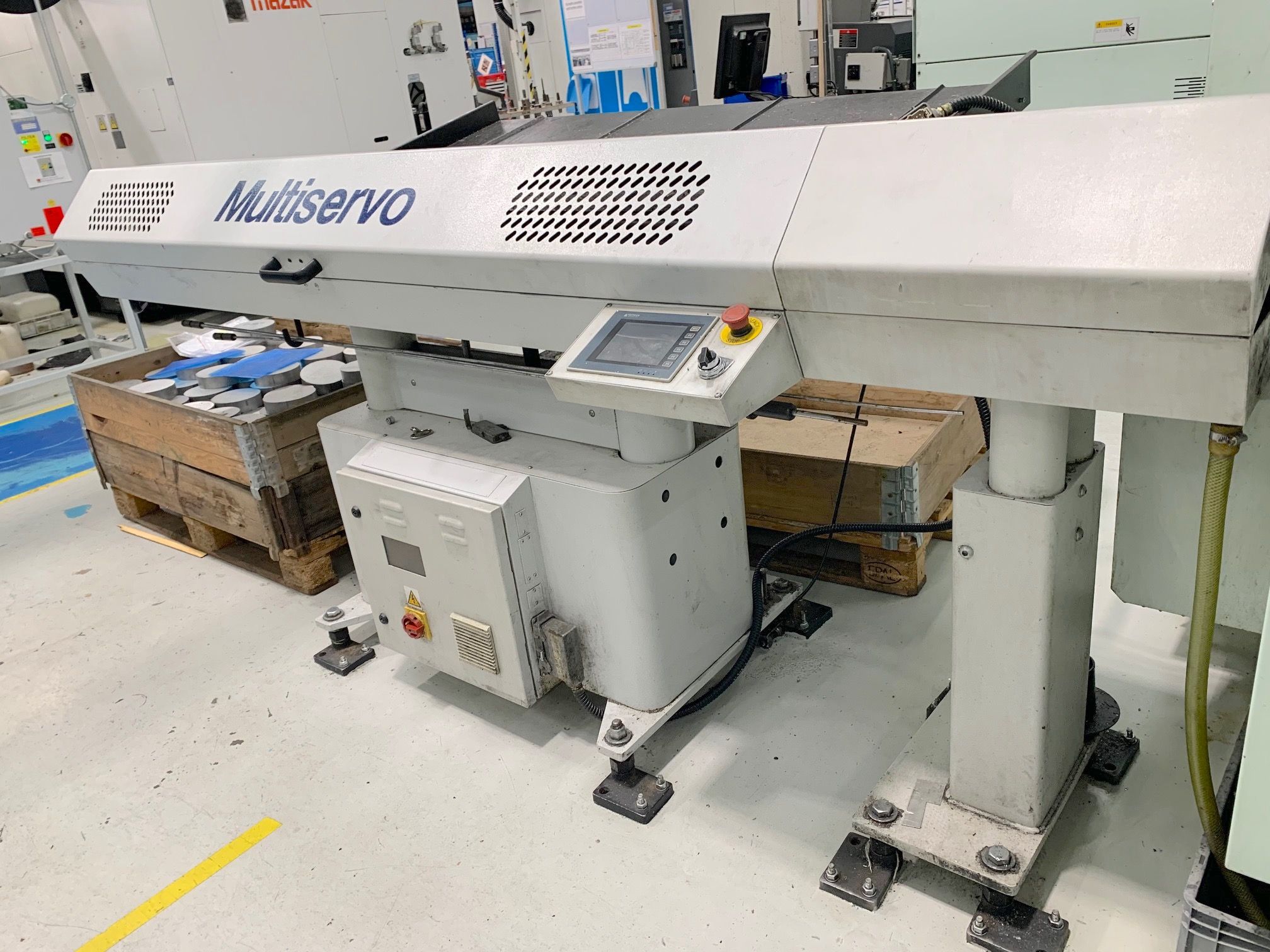

Caricatore barre
Hydrafeed Multiservo (opzionale)
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Portautensili fissi
si
Portautensili motorizzati
si

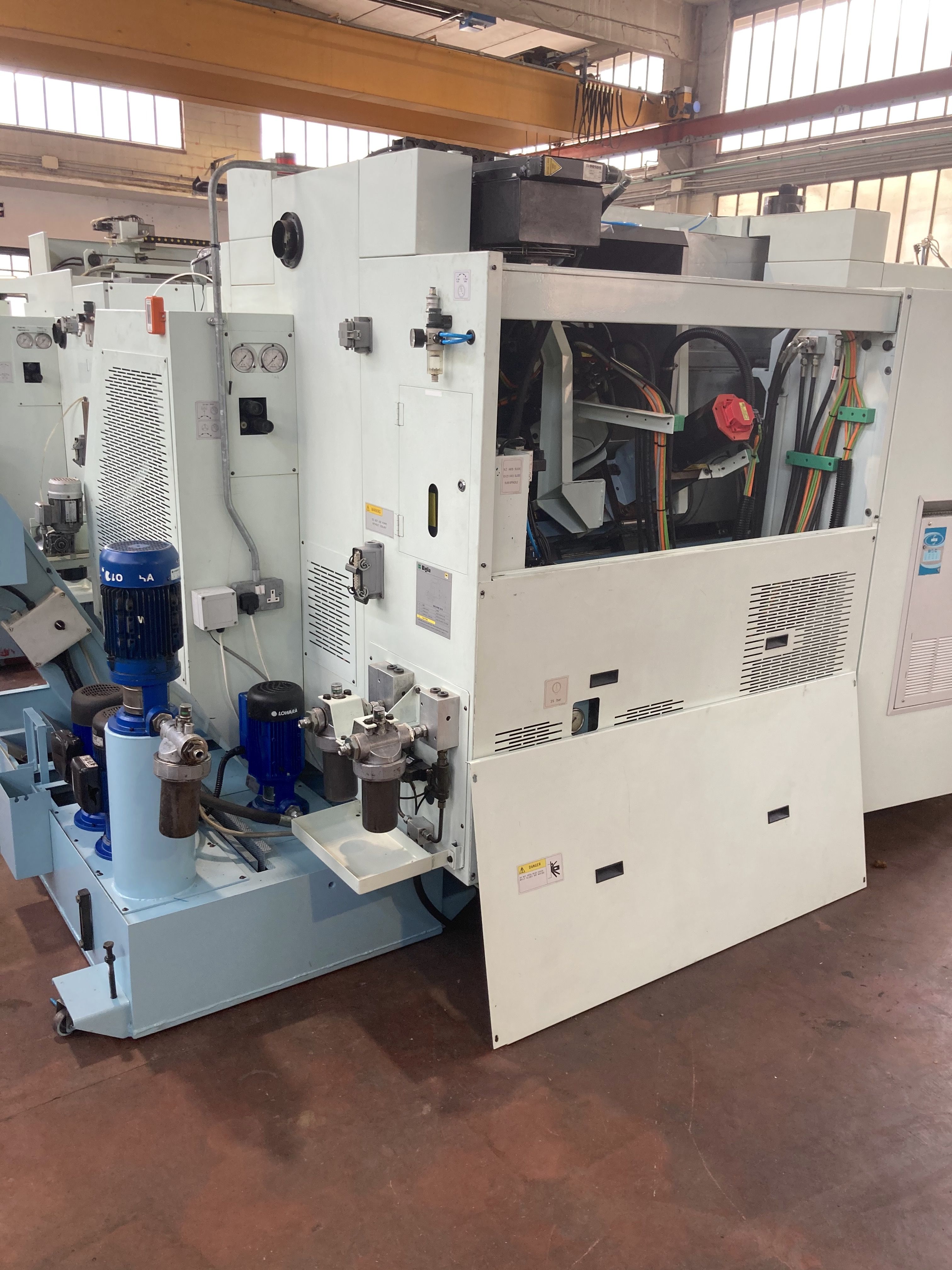

Pompa refrigerante
Pompa 25 bar per entrambe le torrette con filtro
Disponibilità
Pronta
Visibile a magazzino
Sì
Tastatore pezzo
Predisposizione per tastatore
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
