Categoria
Tornio
Tipo
CNC
Marca
Modello
B 510 YB-8
Capacità
ø80/320x510 mmø3,15/12,60x20,08 in
Anno di costruzione
2003
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
80 mm3,15 in
Max diametro lavorable da ripresa
320 mm12,60 in
Max lunghezza lavorabile
510 mm20,08 in
Max diametro tornibile sul banco
520 mm20,47 in
CNC
CNC
Fanuc 18iT
Note
Biglia Easy Cicle, Poligonatura
MANDRINO PRINCIPALE
Velocità rotazione max
3200 rpm
Naso mandrino
ASA8”
Foro mandrino
92 mm3,62 in
Diametro interno cuscinetti
130 mm5,12 in
Potenza max
22/26 Kw
Risoluzione asse C
0,001 °
Velocità asse C
100 Rpm
CONTROPUNTA
Diametro canotto
85 mm3,35 in
Corsa canotto
100 mm3,94 in
Cono
CM4
Corsa asse B
500 mm19,69 in
Rapido asse B
12 m/min472,44 ipm
TORRETTA 2
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
3000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X2
210 mm8,27 in
Rapido asse X2
12 m/min472,44 ipm
Corsa asse Z2
510 mm20,08 in
Corsa asse Y2
120mm (+/-60) mm4,72mm (+/-2,36) in
Rapido asse Y2
6 m/min236,22 ipm
EXTRA
Peso totale macchina
4500 Kg
Ingombri Macchina
4000x1940x1765 mm157,48x76,38x69,49 in

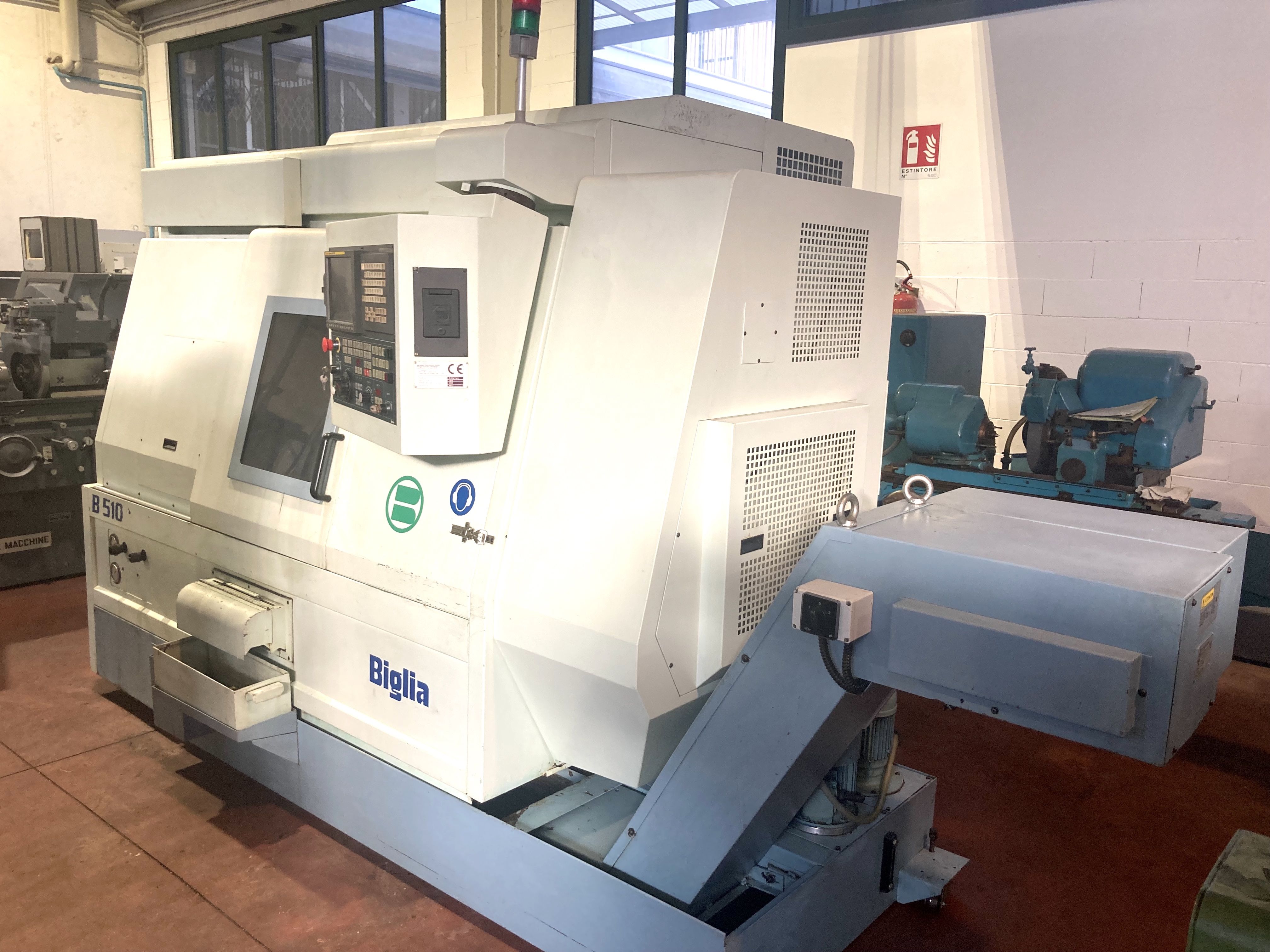

Evacuatore truciolo
si

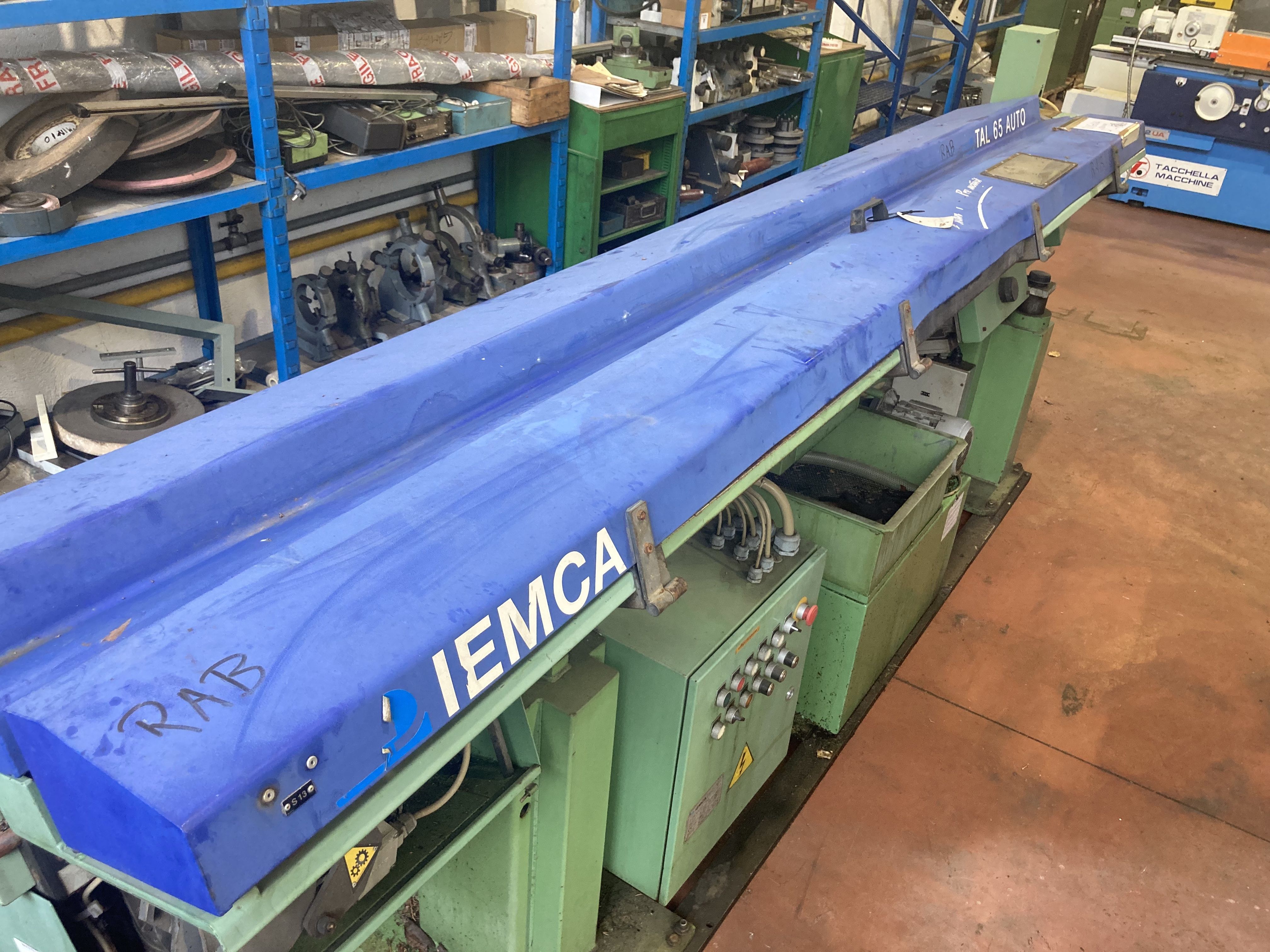

Caricatore barre

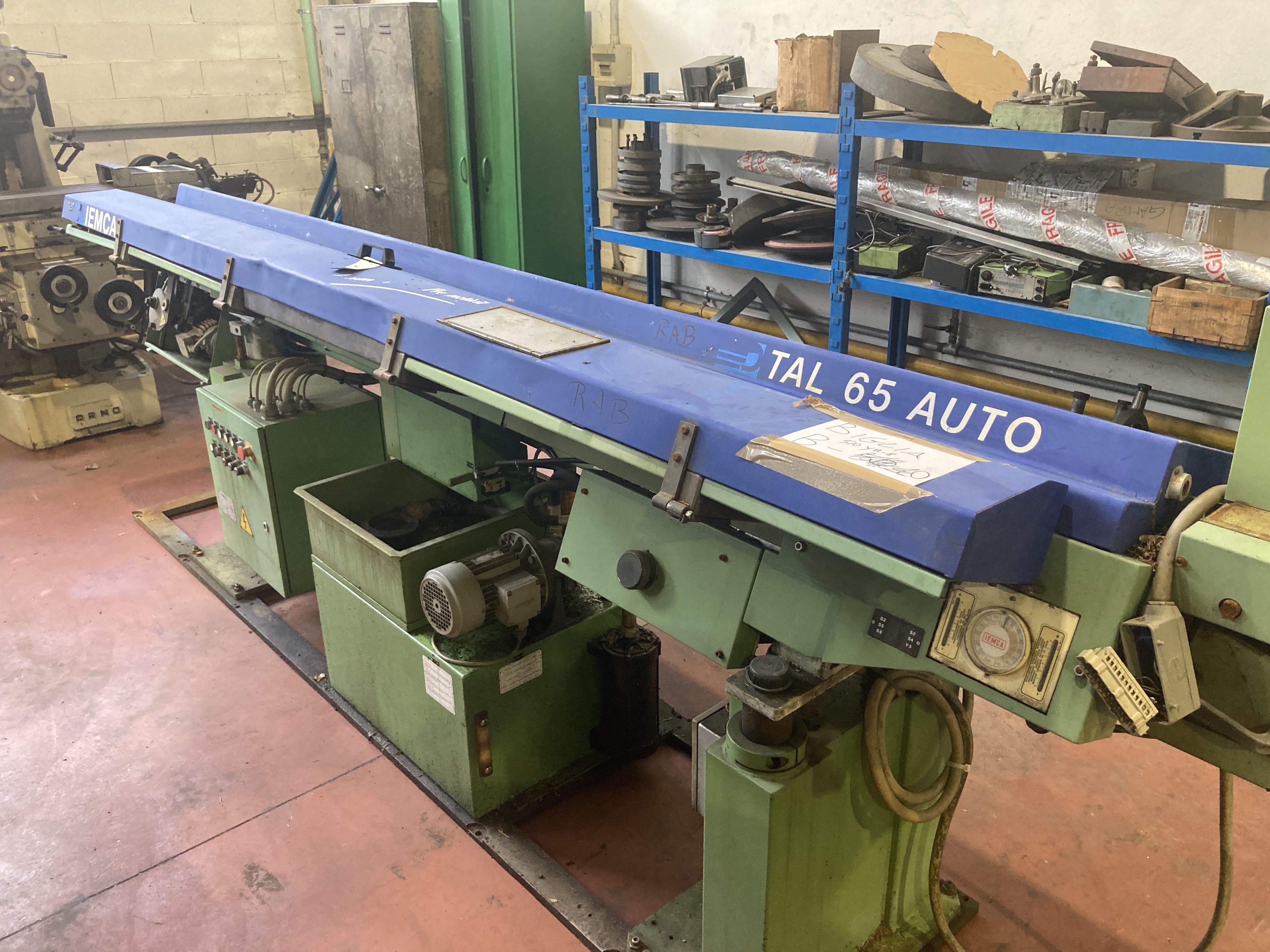

IEMCA TAL AUTO65
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
