Categoria
Tornio
Tipo
CNC
Marca
Modello
NZ1500T2Y
Capacità
ø320/52x260 mmø12,60/2,05x10,24 in
Anno di costruzione
11/2007 (in service 05/2008)

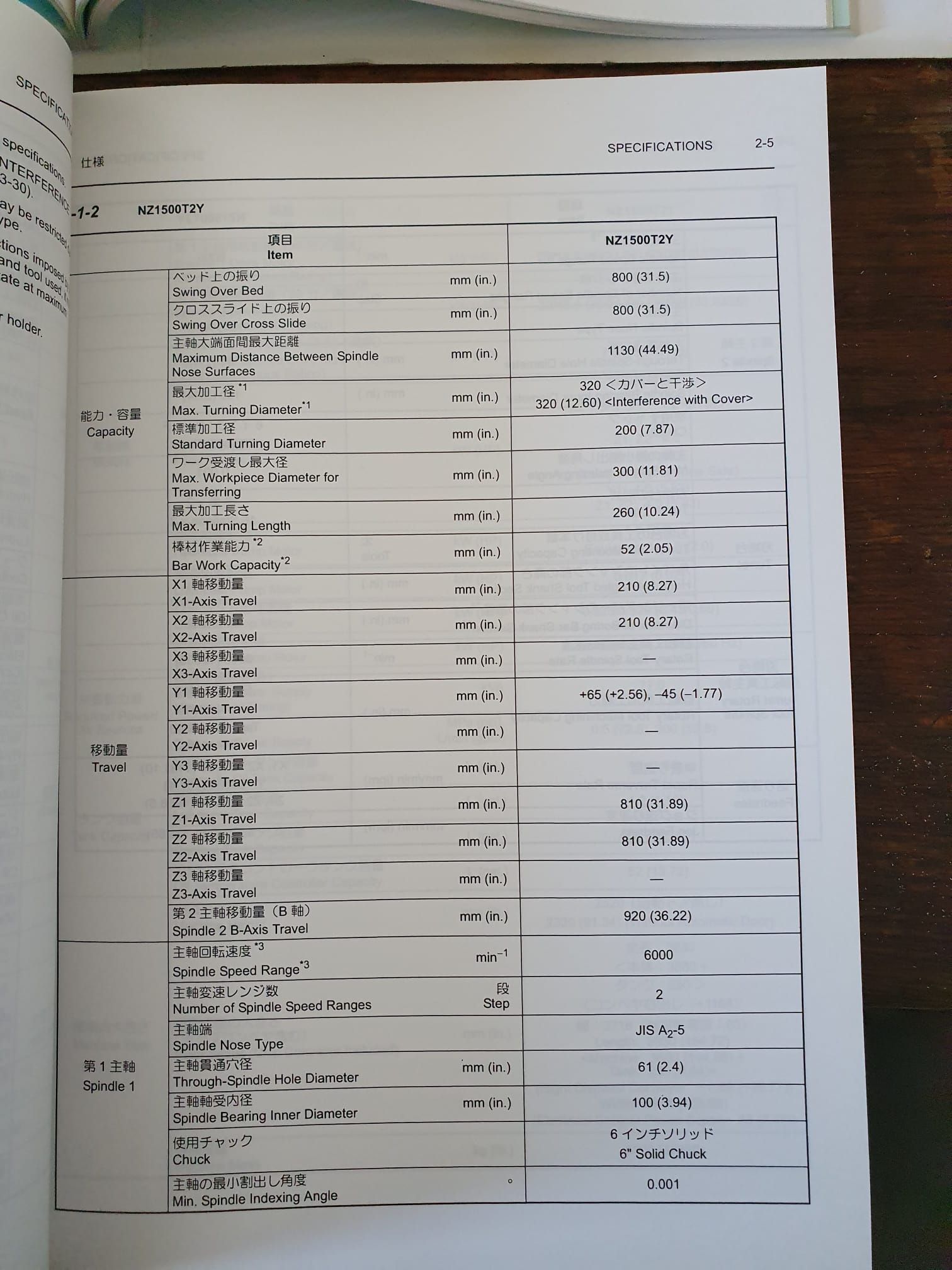

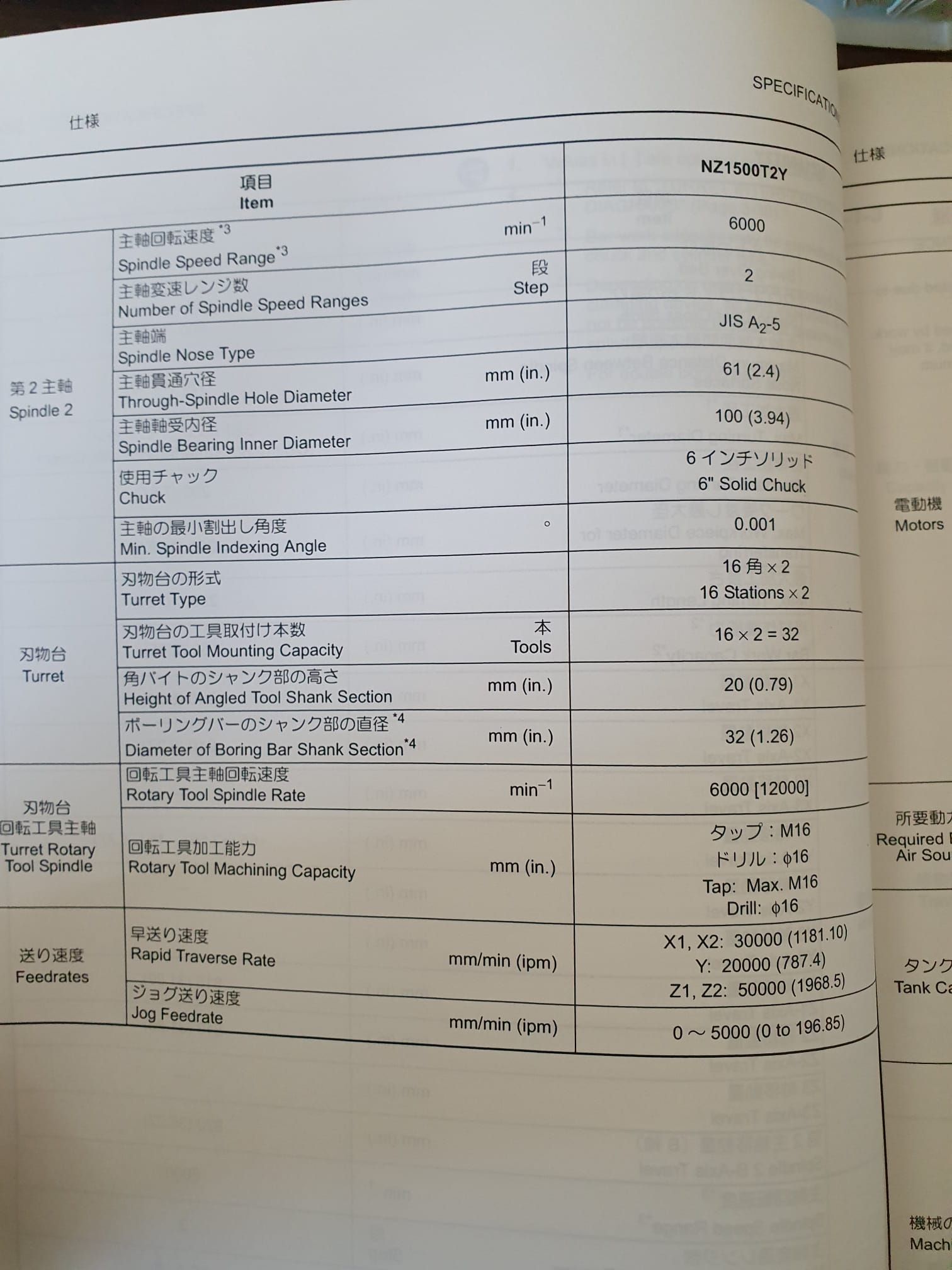

Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
52 mm2,05 in
Max diametro lavorable da ripresa
320 mm12,60 in
Note
max swing 800mm - distanza mandrini 1130mm

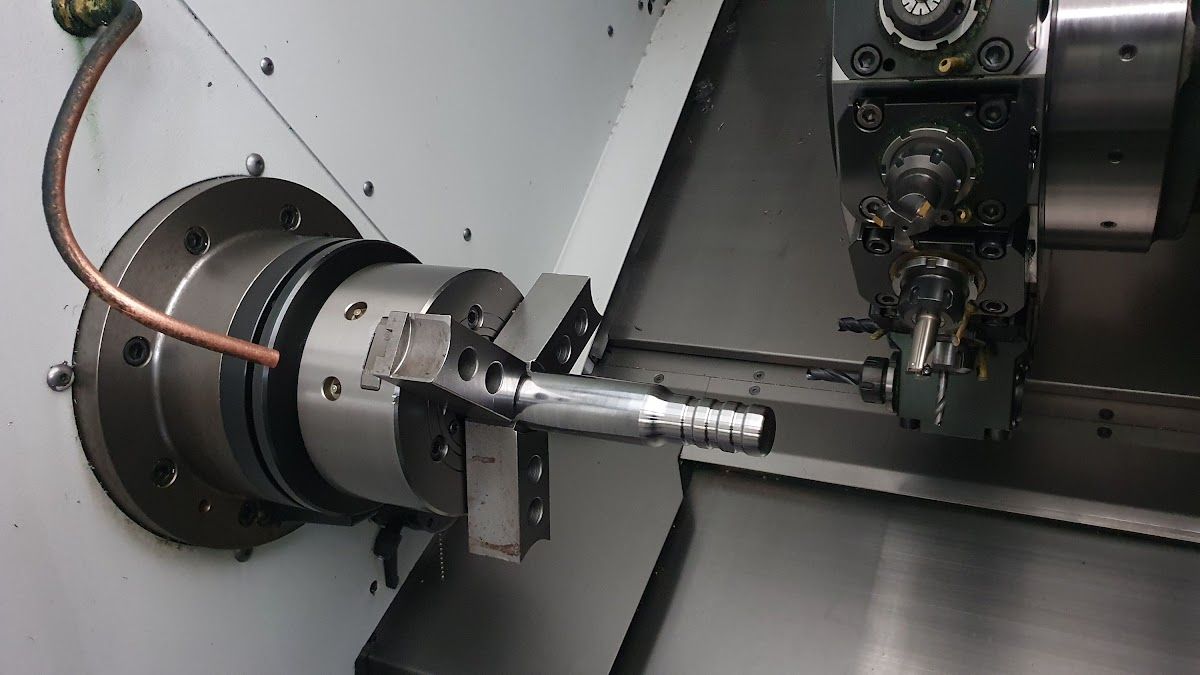

MANDRINO PRINCIPALE
Velocità rotazione max
6000 rpm
Naso mandrino
ASA5”
Foro mandrino
61 mm2,40 in
Diametro interno cuscinetti
100 mm3,94 in
Risoluzione asse C
0,001 °
Velocità asse C
6000 Rpm
Potenza max
22 Kw

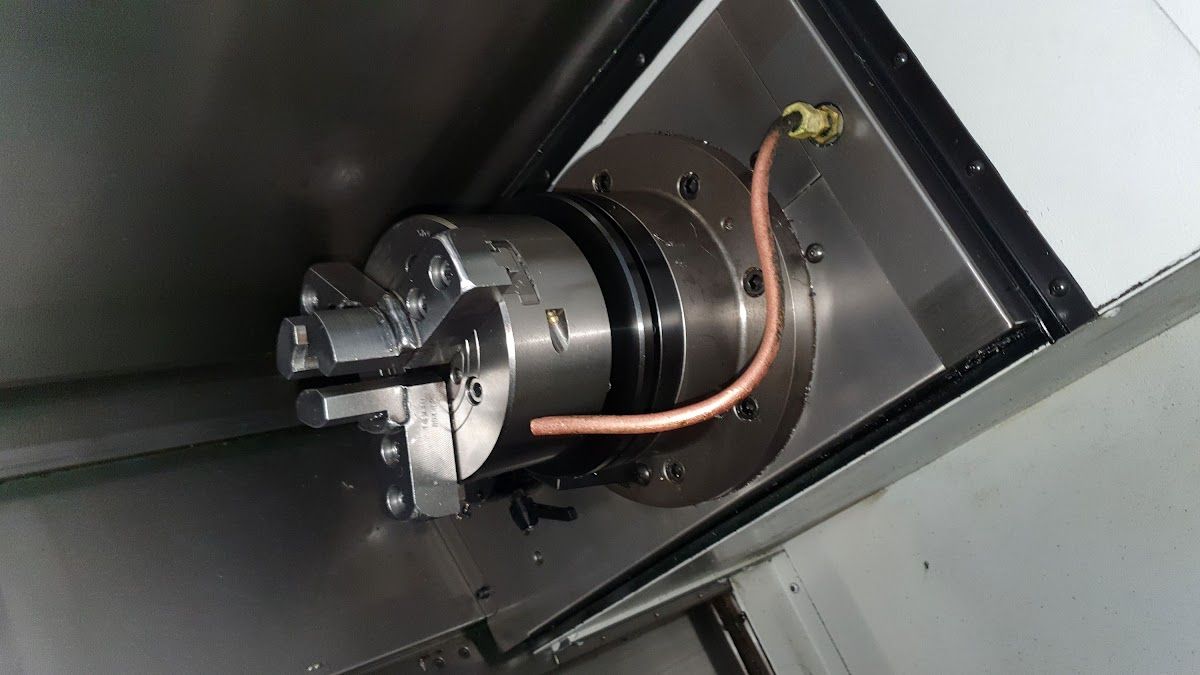

CONTROMANDRINO
Velocità rotazione max
6000 rpm
Naso mandrino
ASA5”
Foro mandrino
61 mm2,40 in
Diametro interno cuscinetti
100 mm3,94 in
Potenza max
22 Kw
Risoluzione asse C
0,001 °
Velocità asse C
6000 Rpm
Posiziomento automatico asse B
920 mm36,22 in
Diametro autocentrante
152,4 mm6,00 in

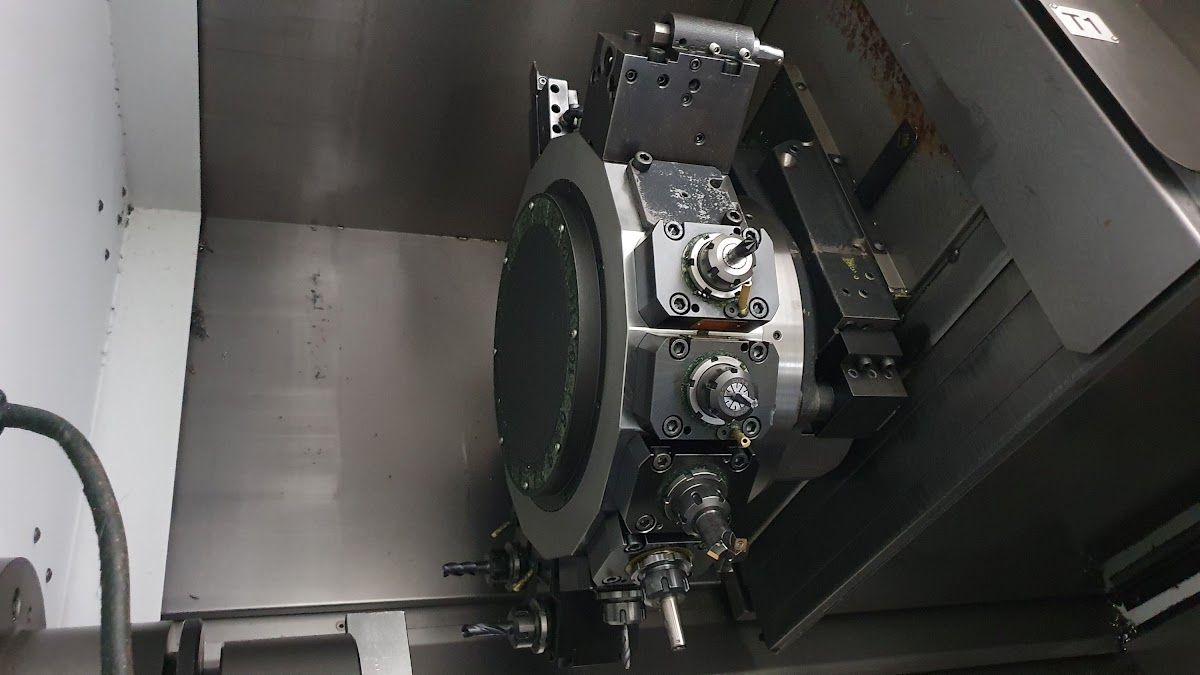

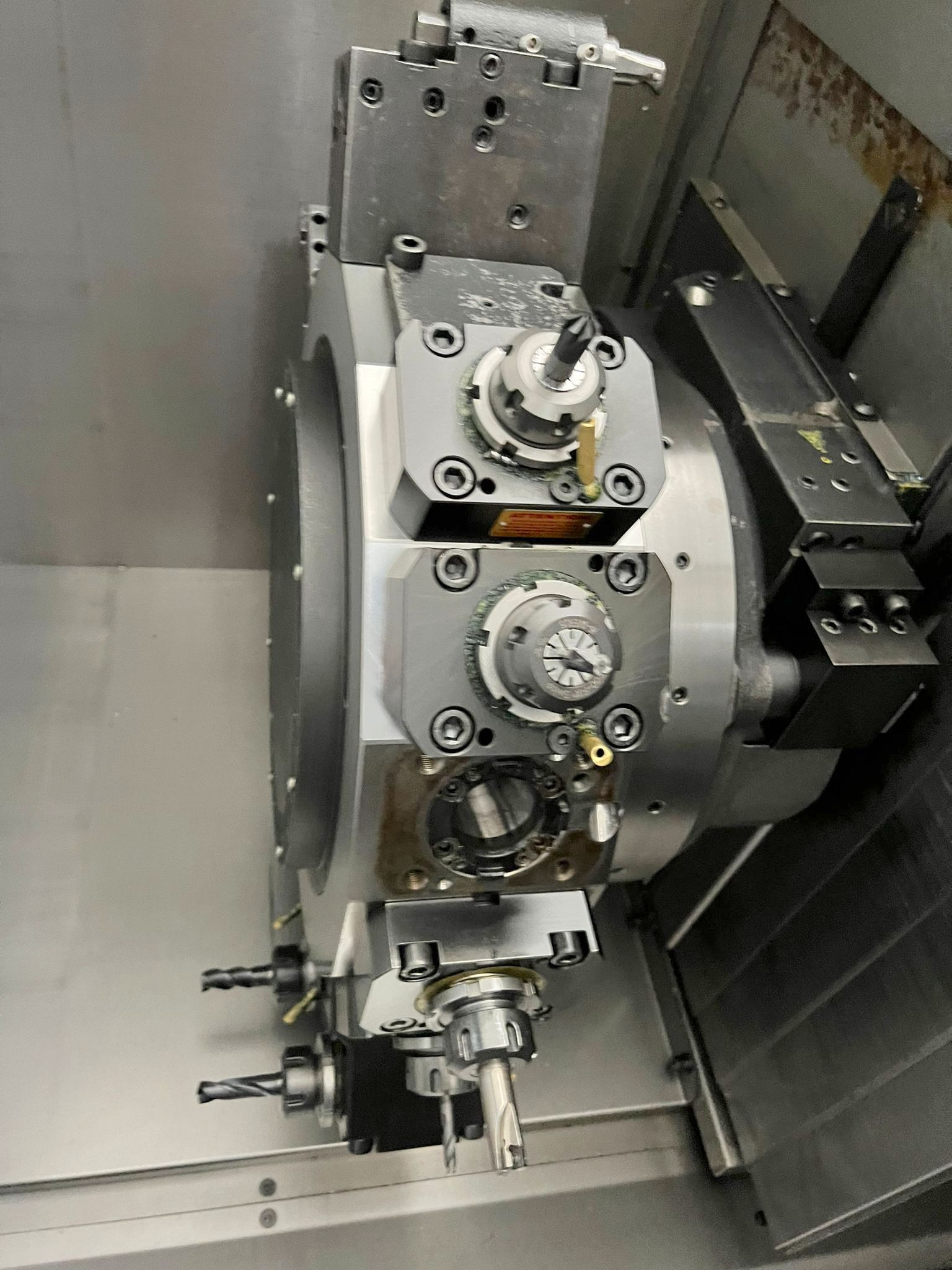

TORRETTA 1
Numero posizioni
16
Corsa asse Y1
+65 / -45 mm+2,56 / -1,77 in
Corsa asse X1
210 mm8,27 in
Corsa asse Z1
810 mm31,89 in
Potenza utensili motorizzati
7,5 Kw
Velocità utensili motorizzati
6000 rpm
Rapido asse X1
30 m/min1.181,10 ipm
Rapido asse Z1
50 m/min1.968,50 ipm
Rapido asse Y1
20 m/min787,40 ipm
Numero posizioni motorizzate
16

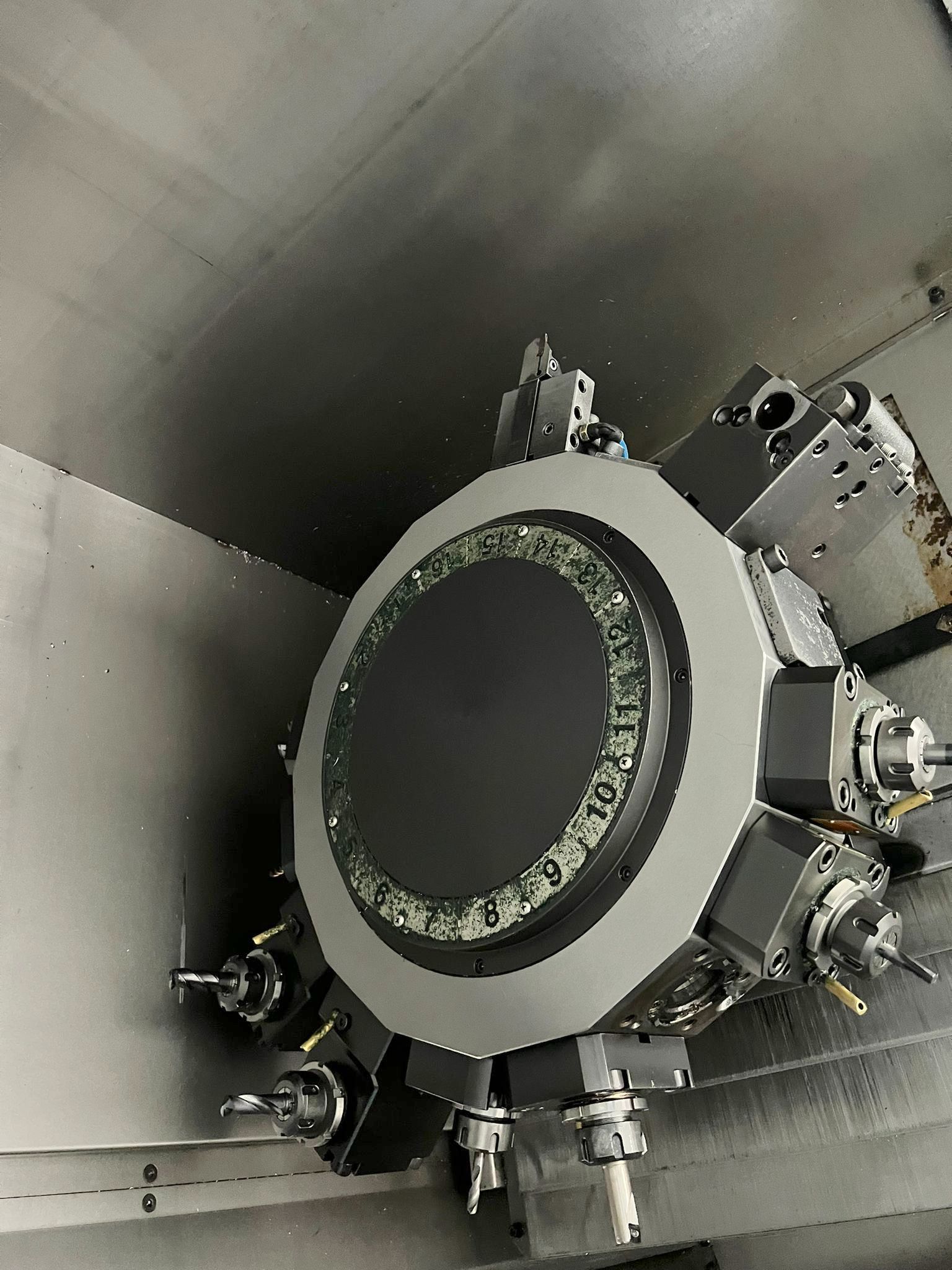

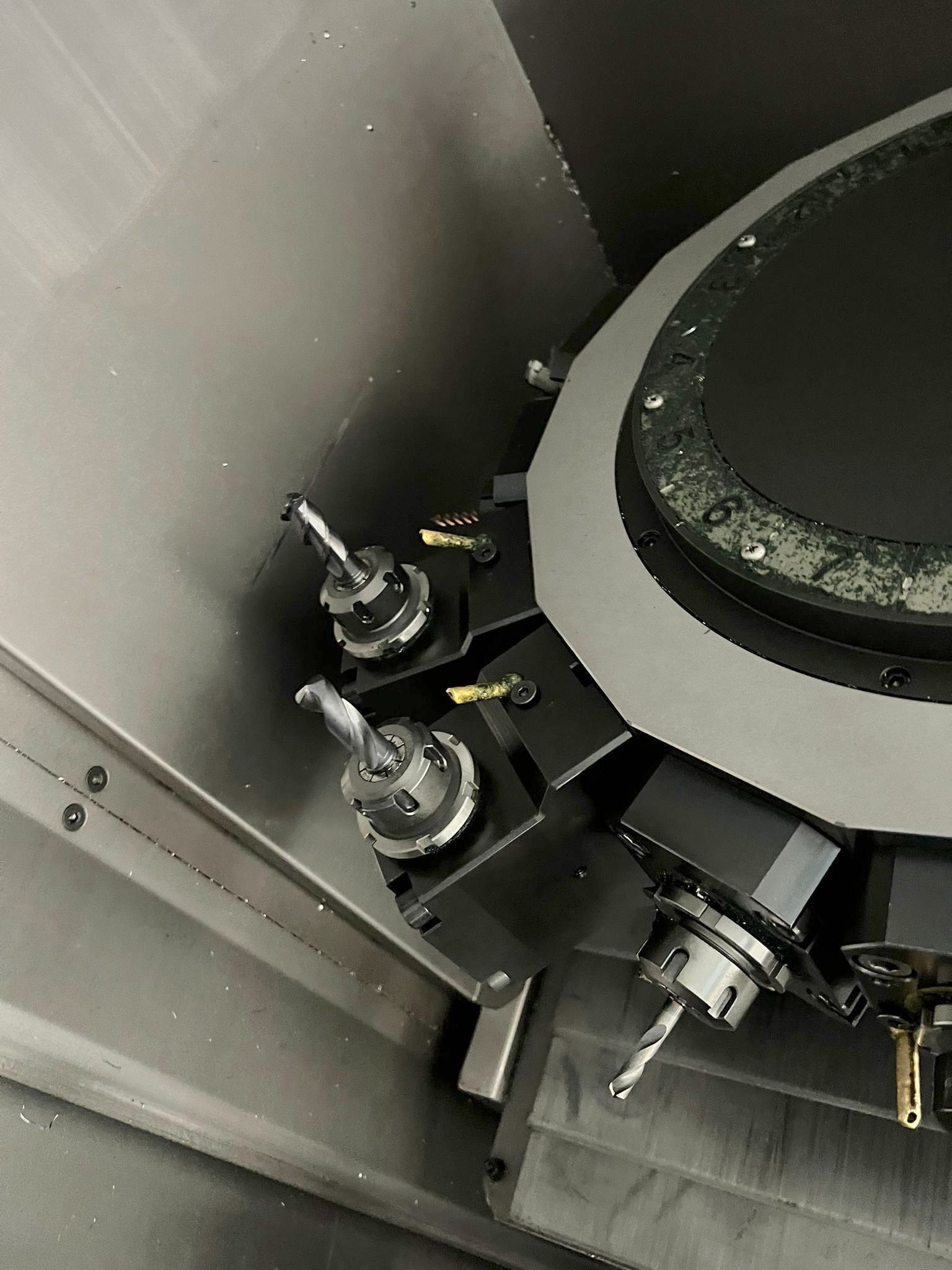

TORRETTA 2
Numero posizioni
16
Numero posizioni motorizzate
16
Velocità utensili motorizzati
6000 rpm
Potenza utensili motorizzati
7,5 Kw
Corsa asse X2
210 mm8,27 in
Rapido asse X2
30 m/min1.181,10 ipm
Corsa asse Z2
810 mm31,89 in
Rapido asse Z2
50 m/min1.968,50 ipm

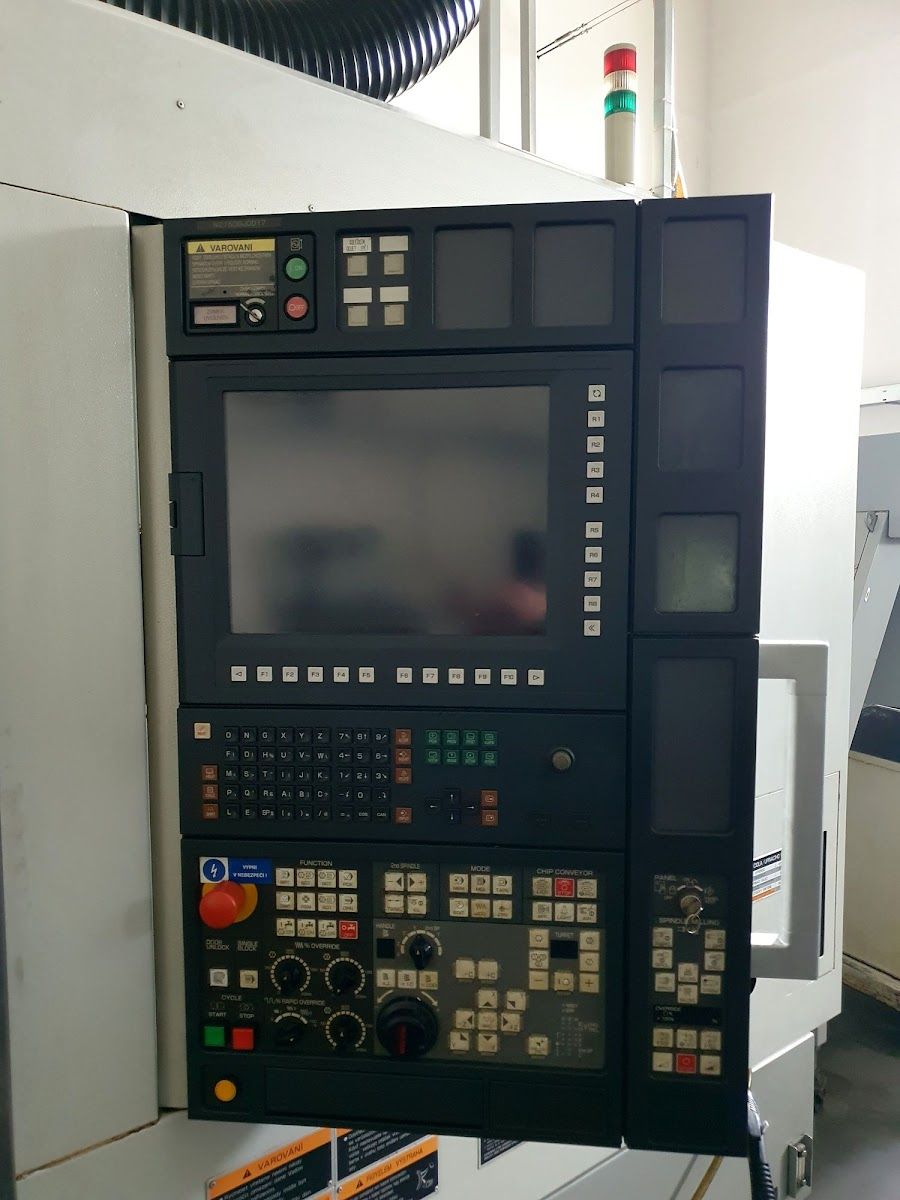

CNC
Azionamenti
Fanuc
CNC
MSX701 MAPPS III
EXTRA
Ingombri Macchina
3930x2710 mm154,72x106,69 in
Peso totale macchina
8100 Kg
Potenza totale installata
77 kVA Kw
Presetting utensili
si

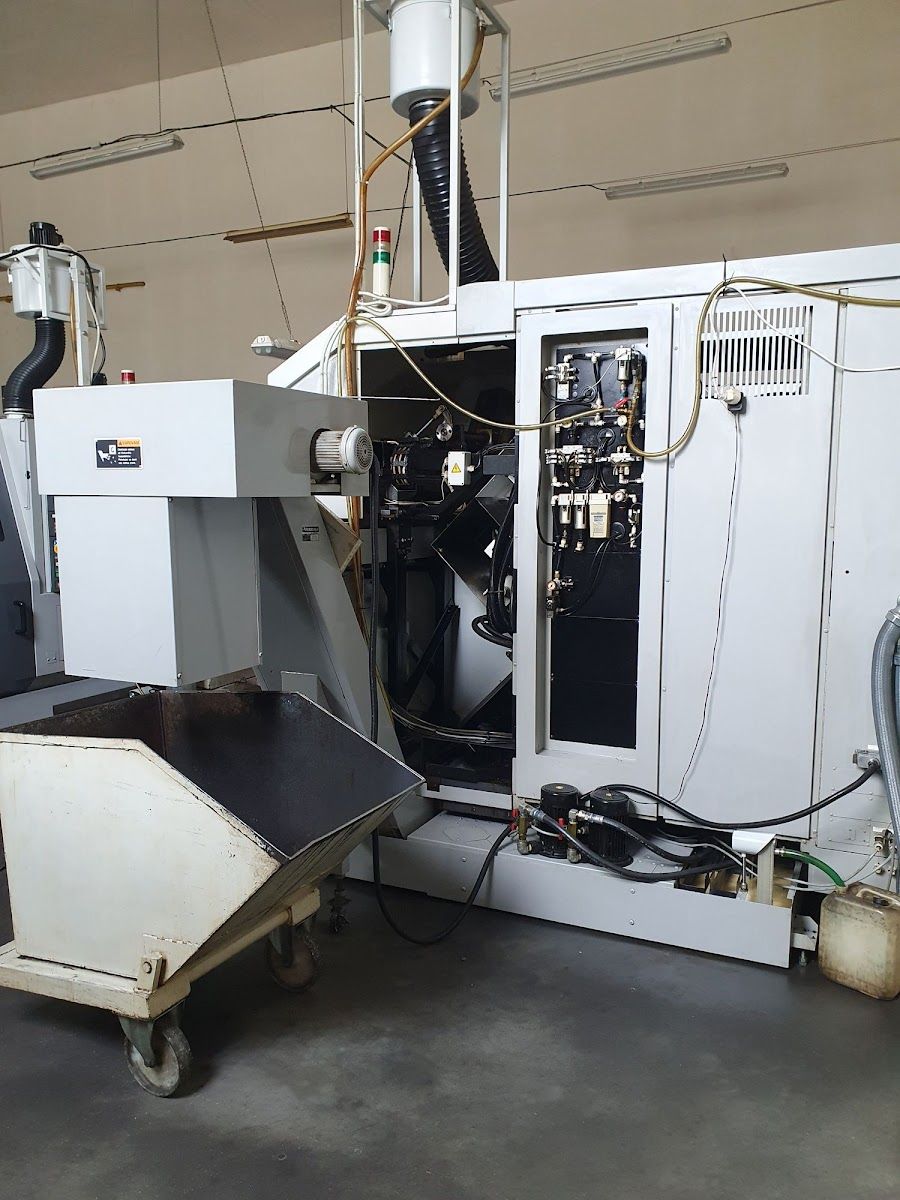

Caricatore barre
si
Portautensili motorizzati
2
