Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro tornibile sul banco
2000 mm78,74 in
Max diametro tornibile sul carro
1550 mm61,02 in
Max lunghezza lavorabile
8000 mm314,96 in
Larghezza bancale
1400 mm55,12 in
Numero guide
3
Peso max tra le punte
25.000 Kg
Peso max su lunette
Lunetta chiusa 10.000Kg + Lunetta a C 8.000 Kg
BANCO PIANO
Numero guide
3
Larghezza banco
1400 mm55,12 in

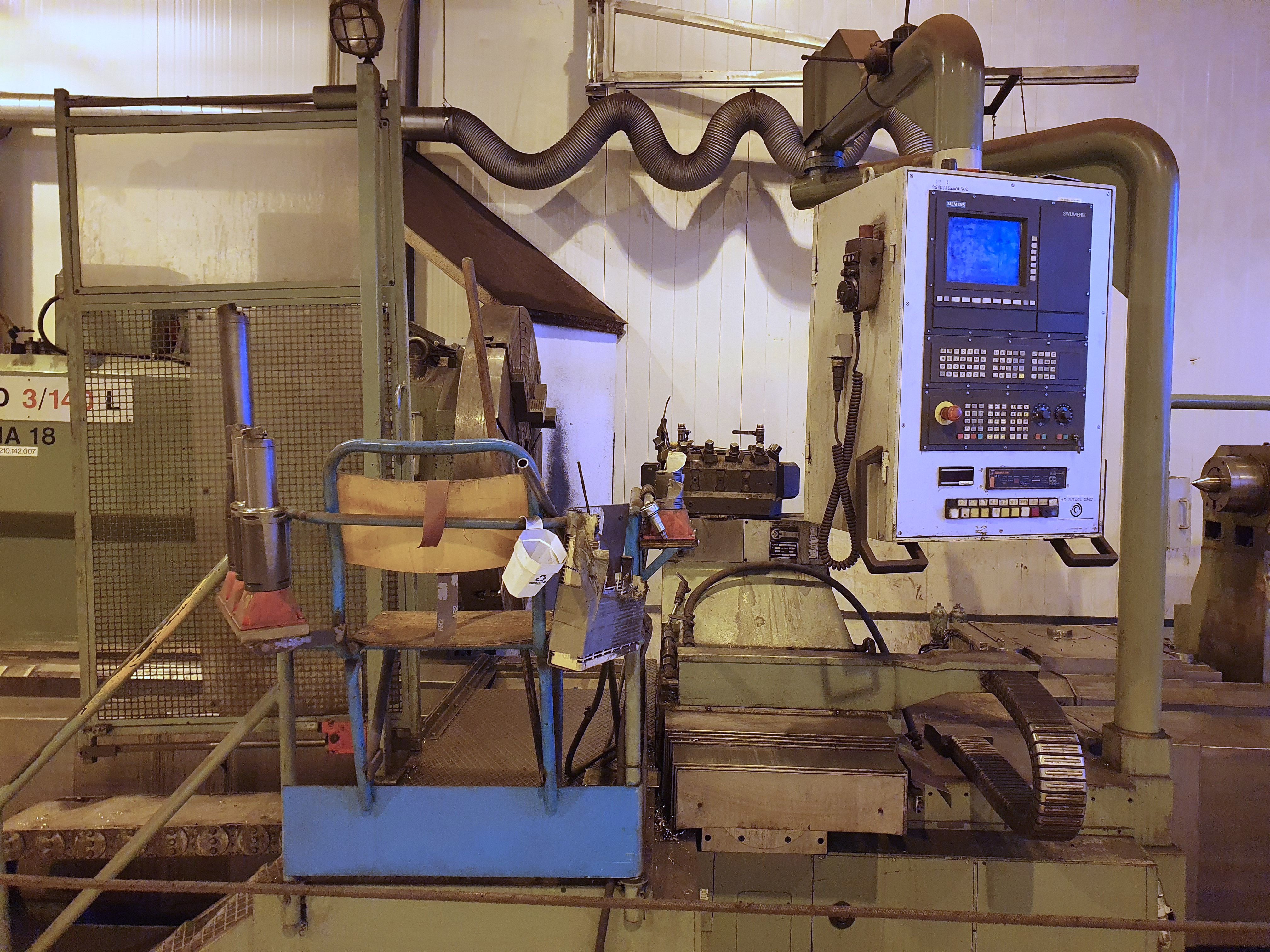

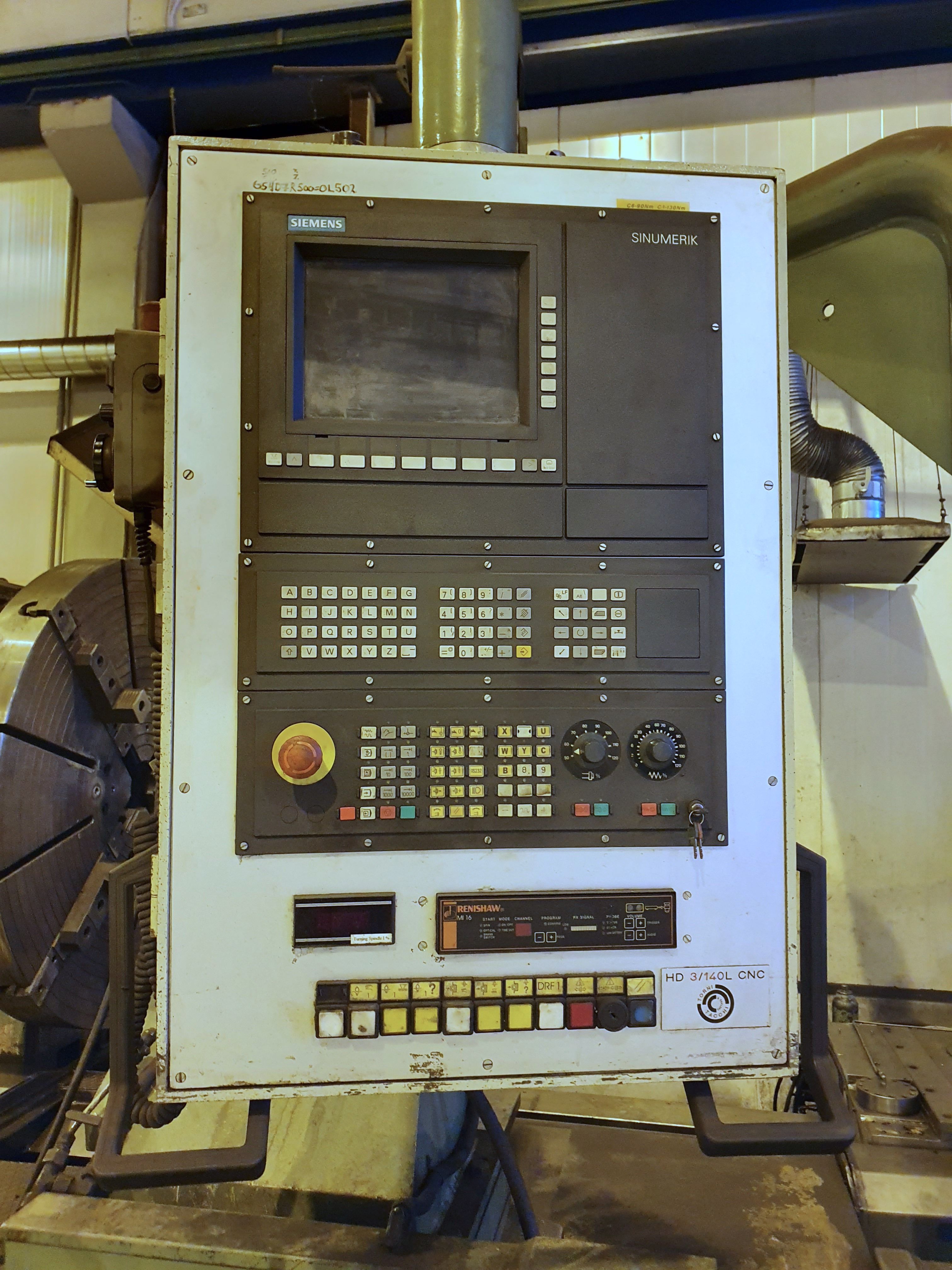

CNC
CNC
doppio controllo Siemens 840C

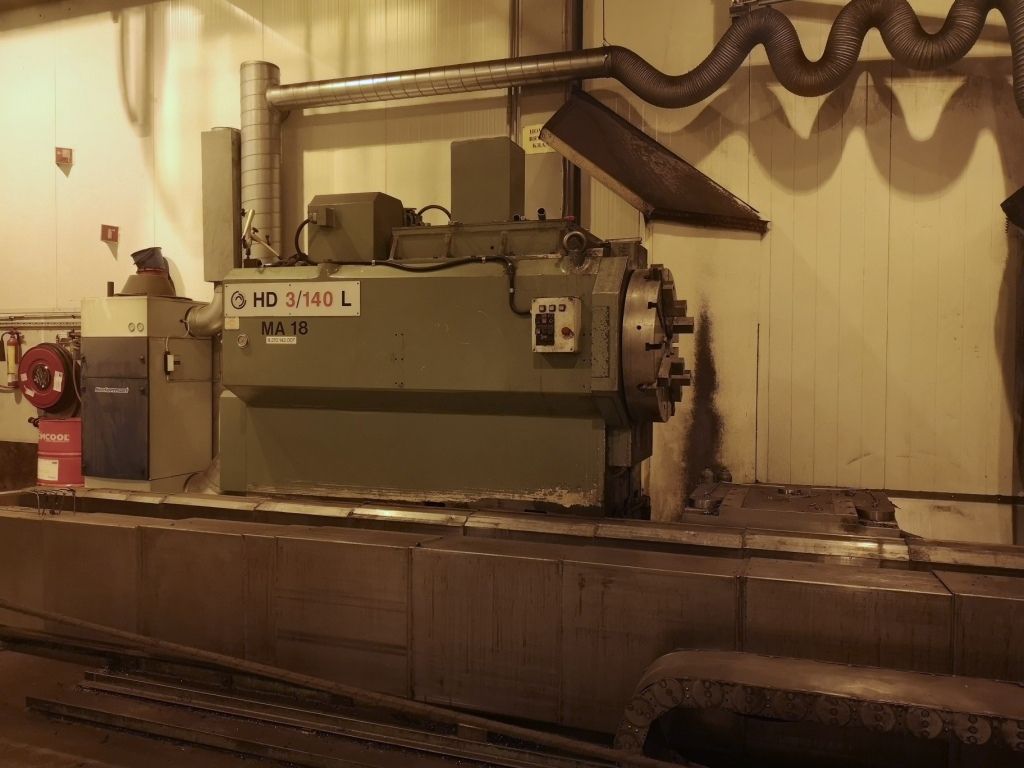

MANDRINO PRINCIPALE
Velocità rotazione max
360 rpm
Naso mandrino
20” DIN55026
Foro mandrino
150 mm5,91 in

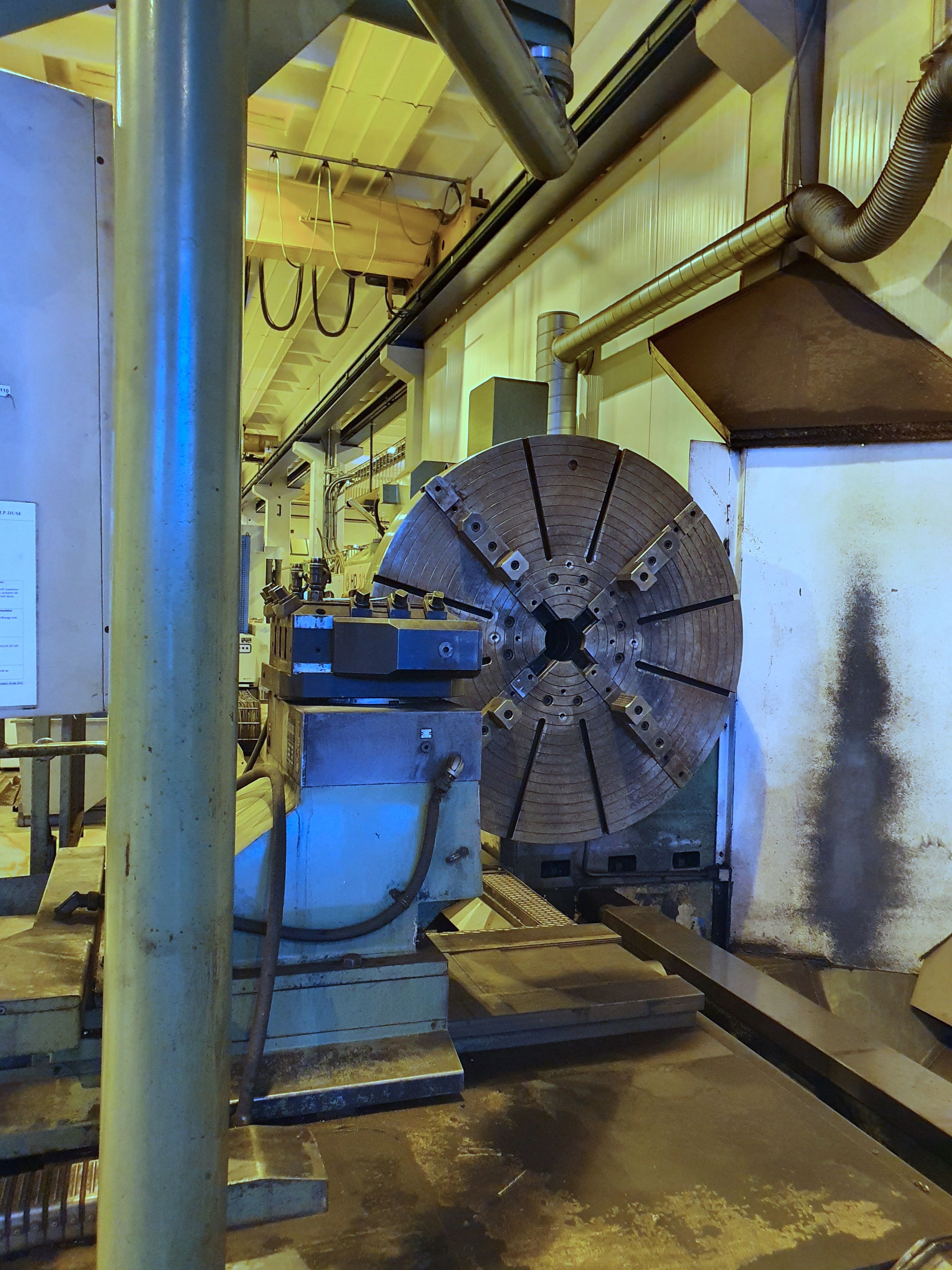

Diametro autocentrante
4 griffe ø1500 mm0,16 griffe ø59,06 in
Potenza max
95 Kw
Coppia max
45000 Nm
Risoluzione asse C
0,001 °
Cambio Gamma
3
Note
Asse C continuo, 0,001°, indipendente

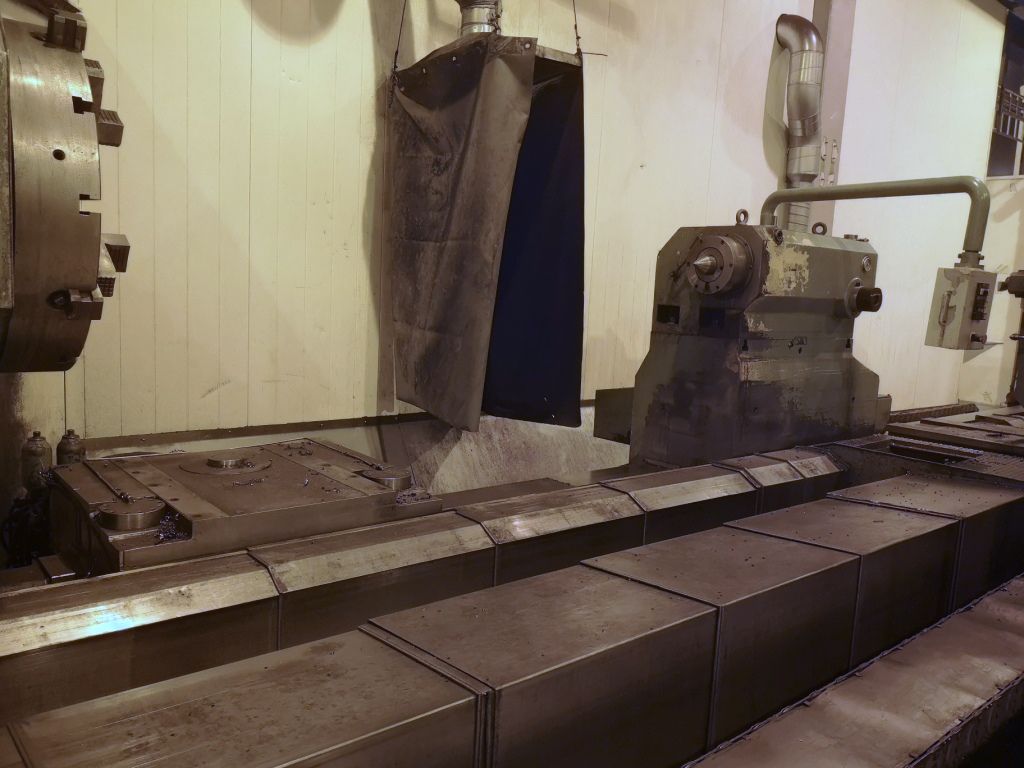

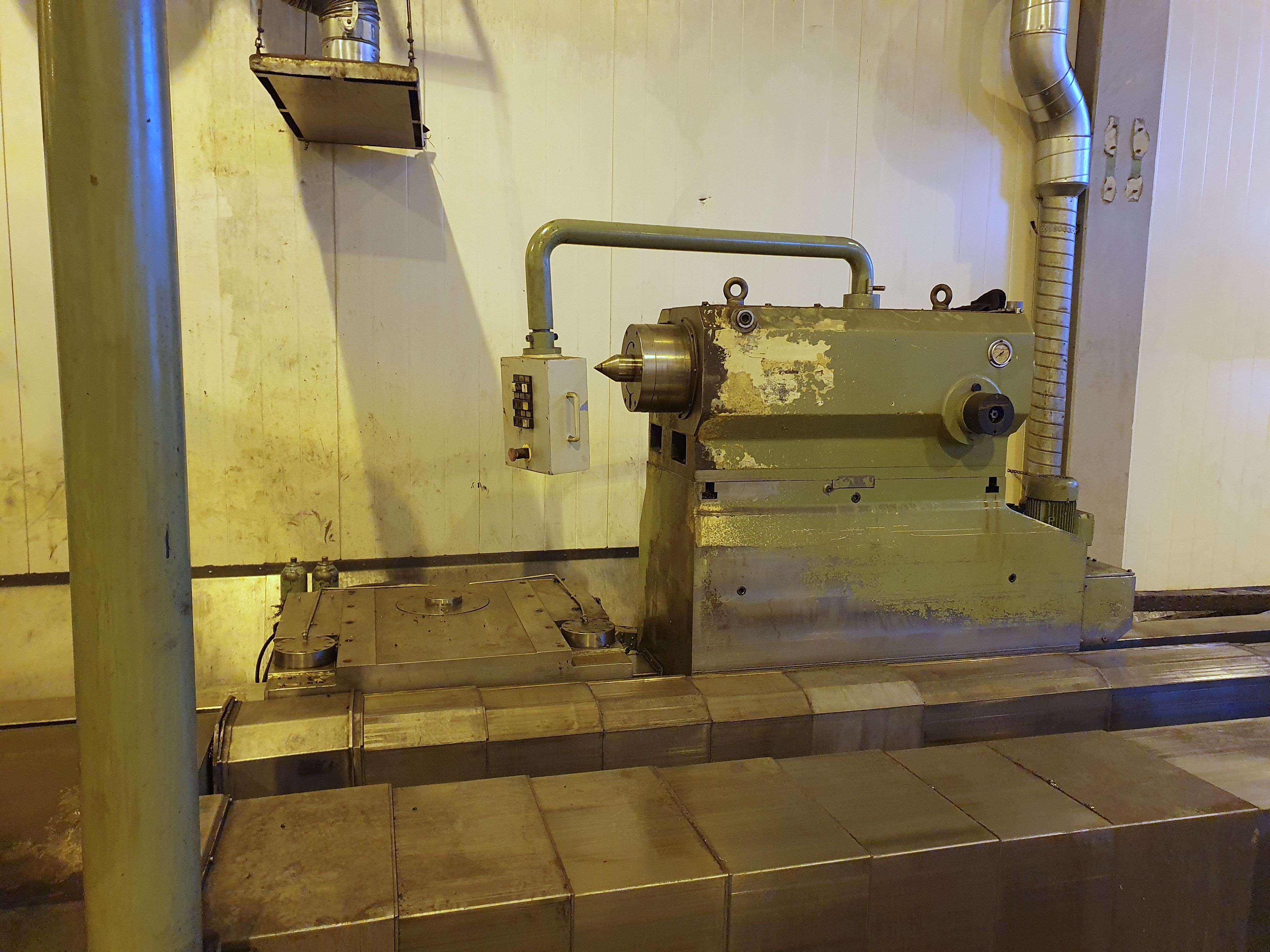

CONTROPUNTA
Diametro canotto
260 mm10,24 in
Corsa canotto
200 mm7,87 in
Cono
Metric 80
Rapido asse B
2,5 m/min98,43 ipm
Numero posizioni
4
Corsa asse X
900 mm35,43 in
Rapido asse X
6 m/min236,22 ipm
Corsa asse Z
8000 mm314,96 in
Rapido asse Z
6 m/min236,22 ipm

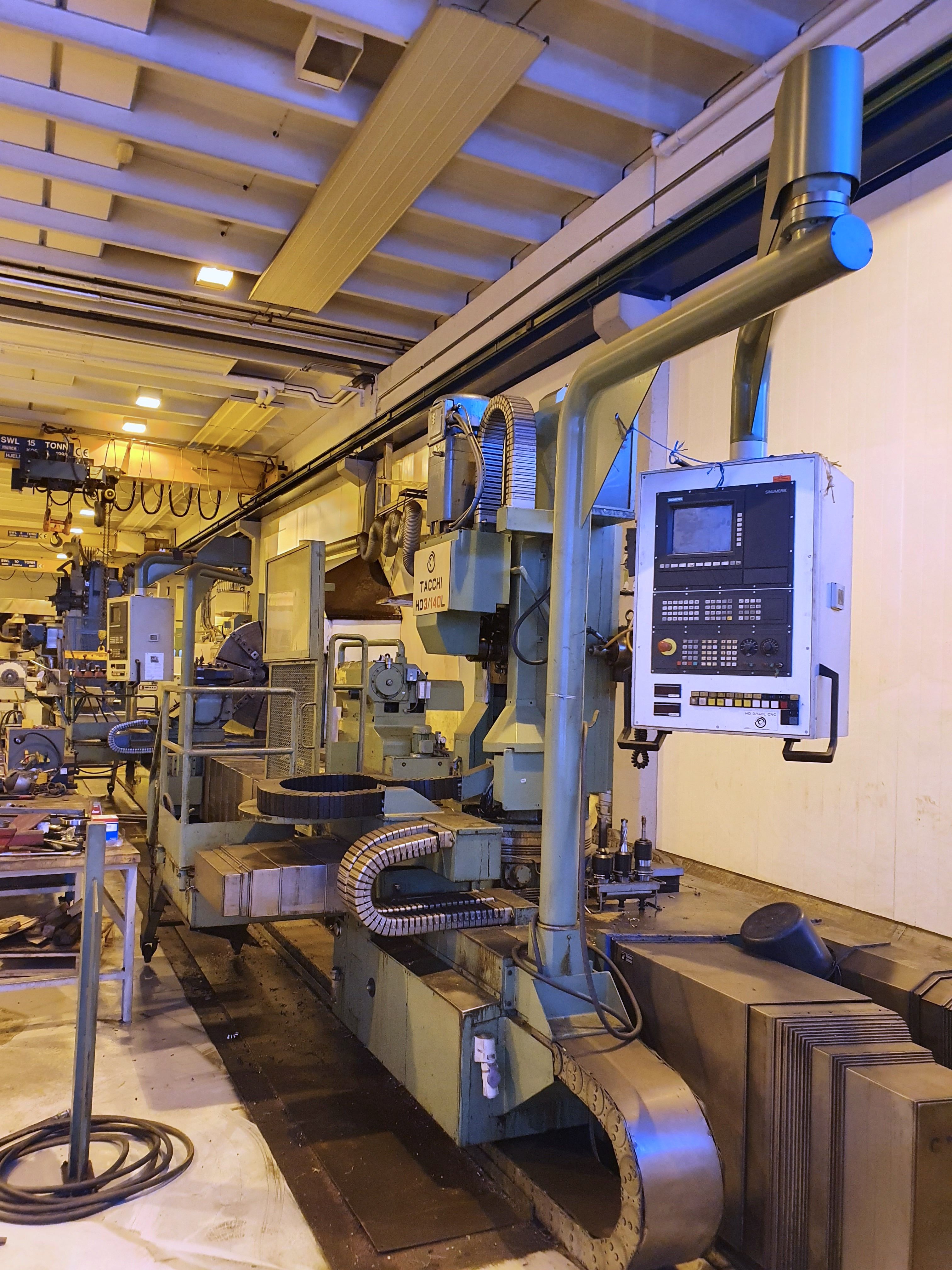

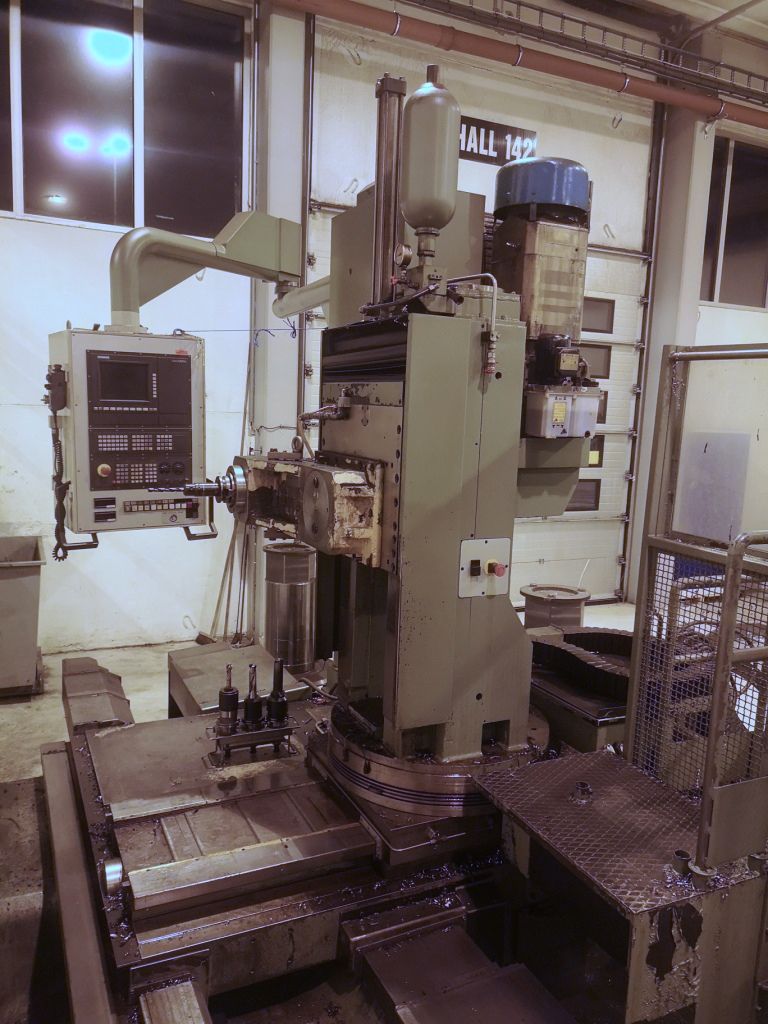

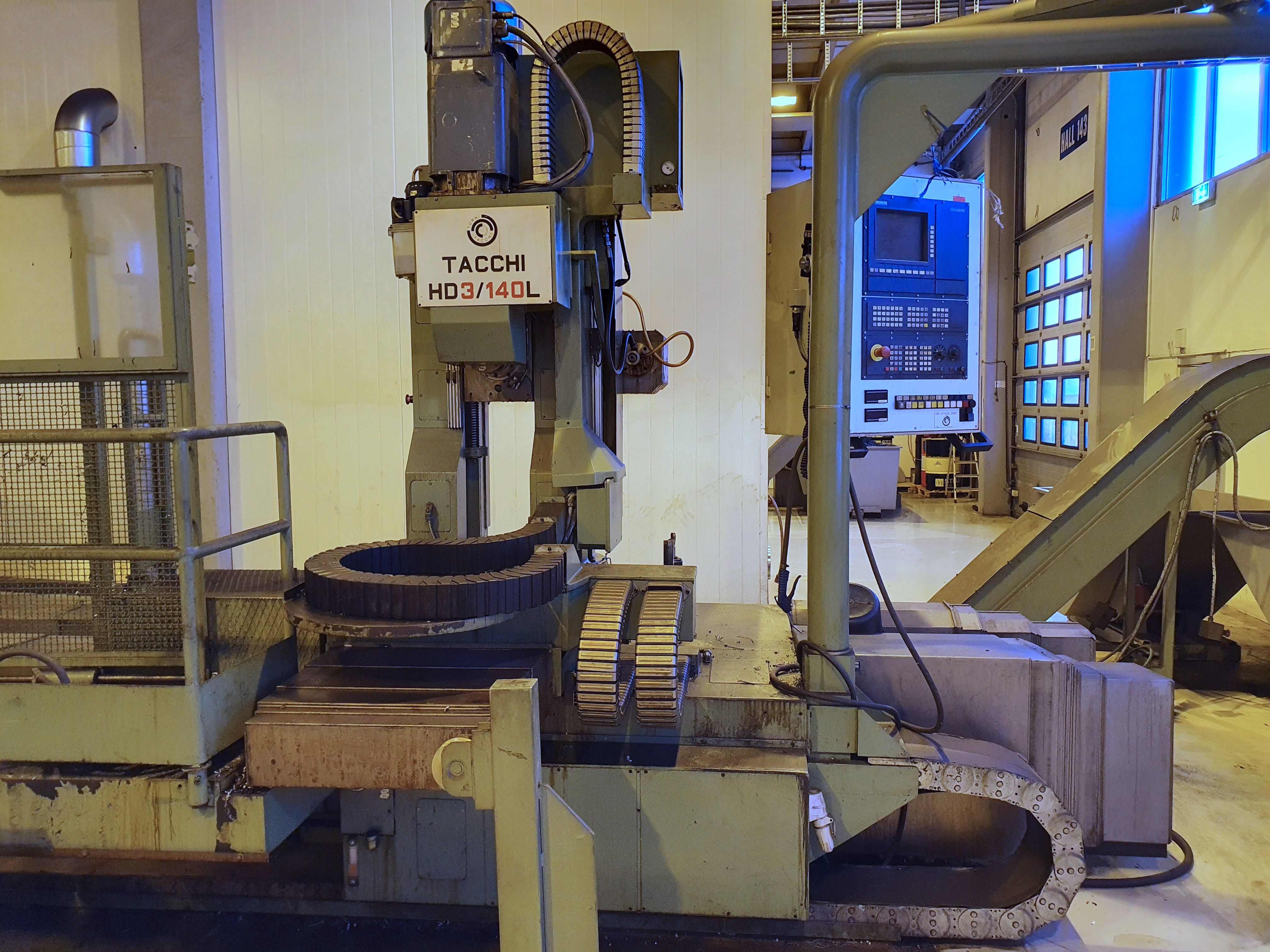

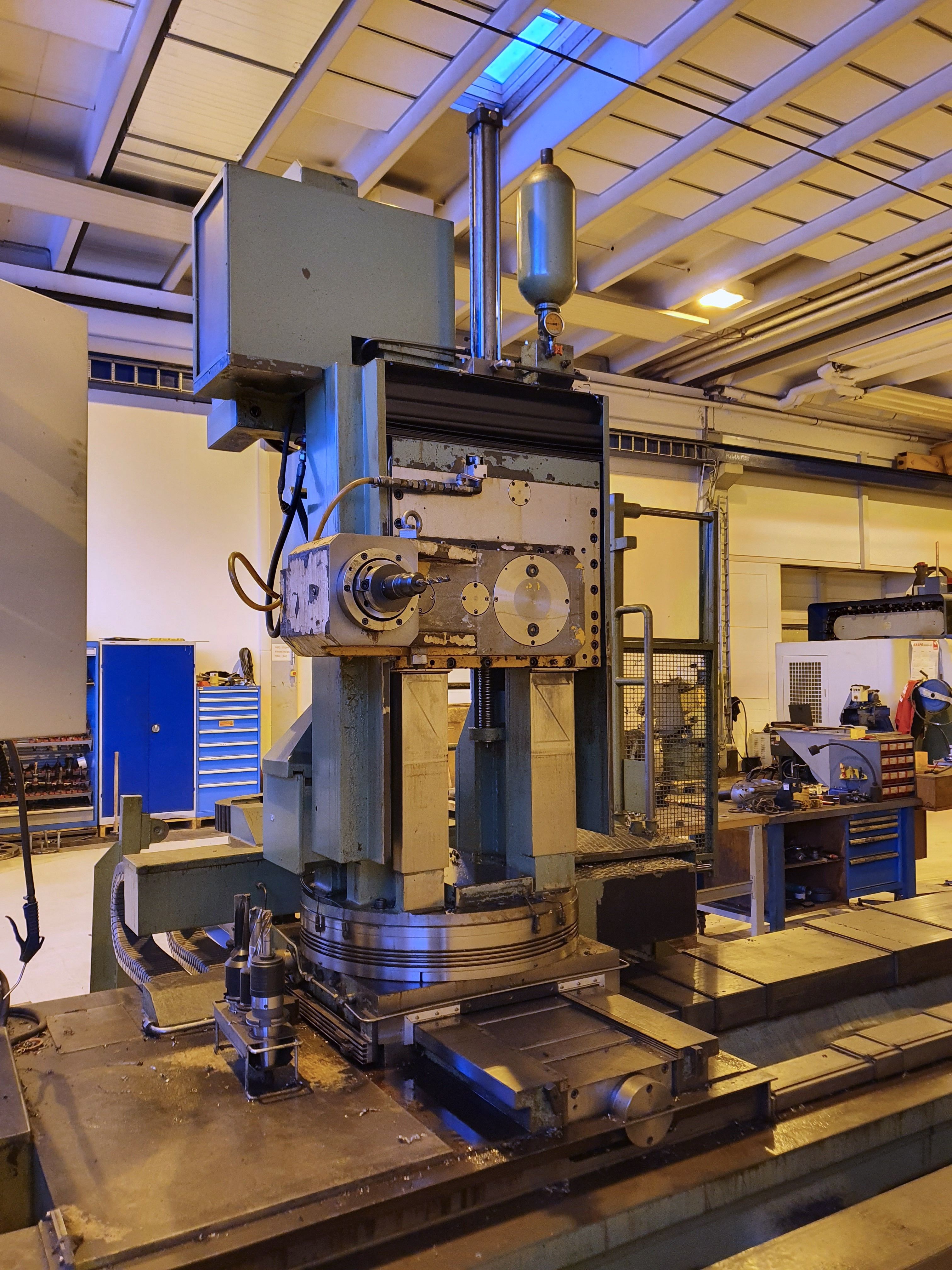

TORRETTA 2
Velocità utensili motorizzati
1800 rpm
Potenza utensili motorizzati
22 Kw
Coppia utensili motorizzati
2800 Nm
Corsa asse Y2
500 mm19,69 in
Numero posizioni
asse B 360.000x0,001°
Corsa asse X2
900 mm35,43 in
Rapido asse X2
6 m/min236,22 ipm
Rapido asse Y2
6 m/min236,22 ipm
Corsa asse Z2
8000 mm314,96 in
Rapido asse Z2
6 m/min236,22 ipm
EXTRA
Lunetta idraulica
150-500mm con carro indipendente

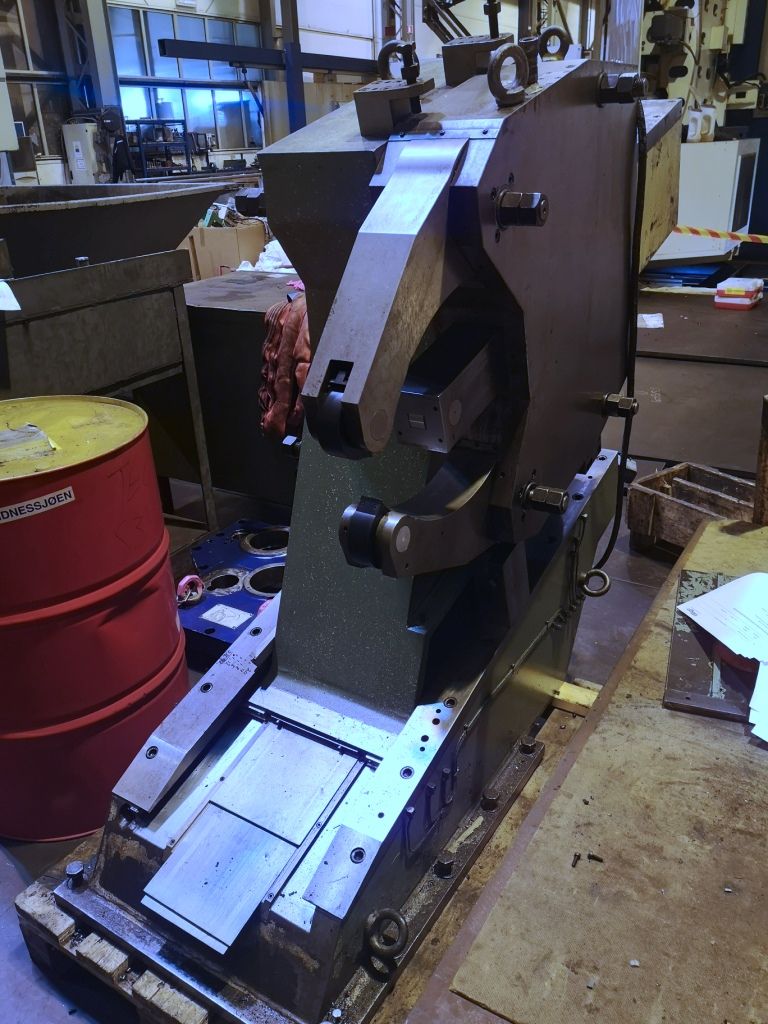

Lunette aperte
lunetta a C ø500-900mm 8.000Kg

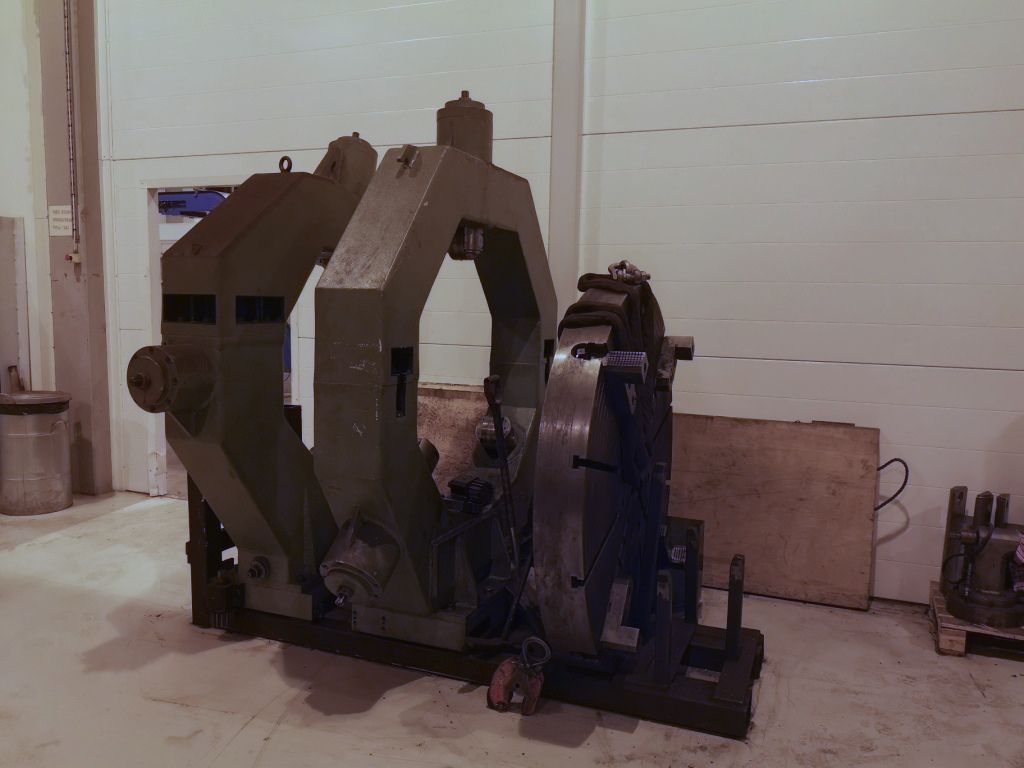

Lunette chiuse
lunetta chiusa ø800-1200mm 10.000Kg
Piattaforma
4griffe ø1500mm
Pompa refrigerante
1500litri, per carro Tornitura 3 Bar 100lt/min, per carro fresatura 15bar 100lt/min
Carro
700mm
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
