Salta al contenuto principale
Categoria

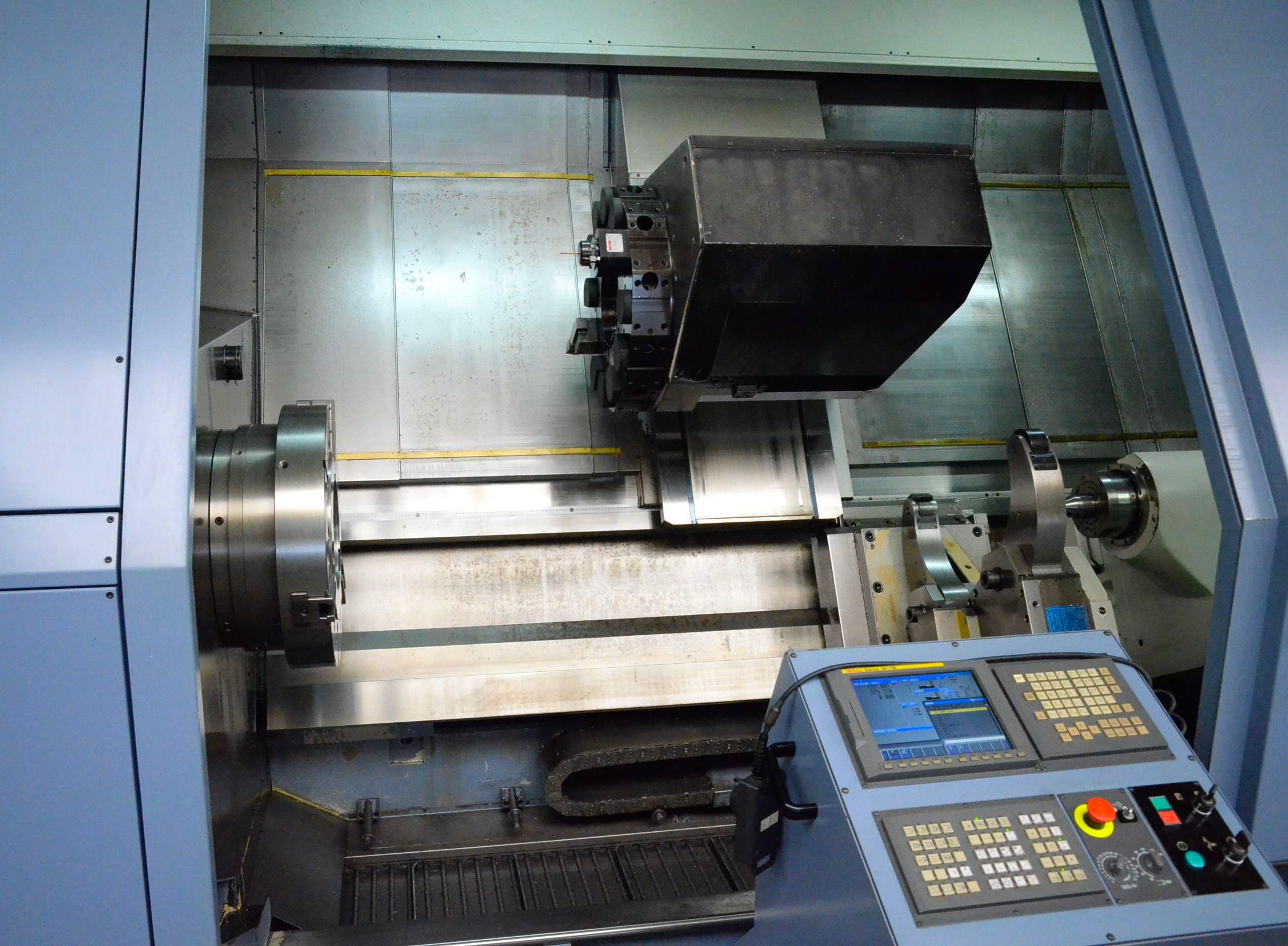

Tornio
Tipo
CNC
Marca
Modello
A550 CNC
Capacità
ø1100/930x2000 mmø43,31/36,61x78,74 in
Anno di costruzione
2008

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Max lunghezza lavorabile
2000 mm78,74 in
Larghezza bancale
1300 mm51,18 in
Numero guide
4
Peso max tra le punte
8.000 Kg
Peso max su lunette
10.000 Kg
Max diametro tornibile sul banco
1100 mm43,31 in
Max diametro tornibile sul carro
930 mm36,61 in
BANCO PIANO
Larghezza banco
1300 mm51,18 in
Numero guide
4
CNC
CNC

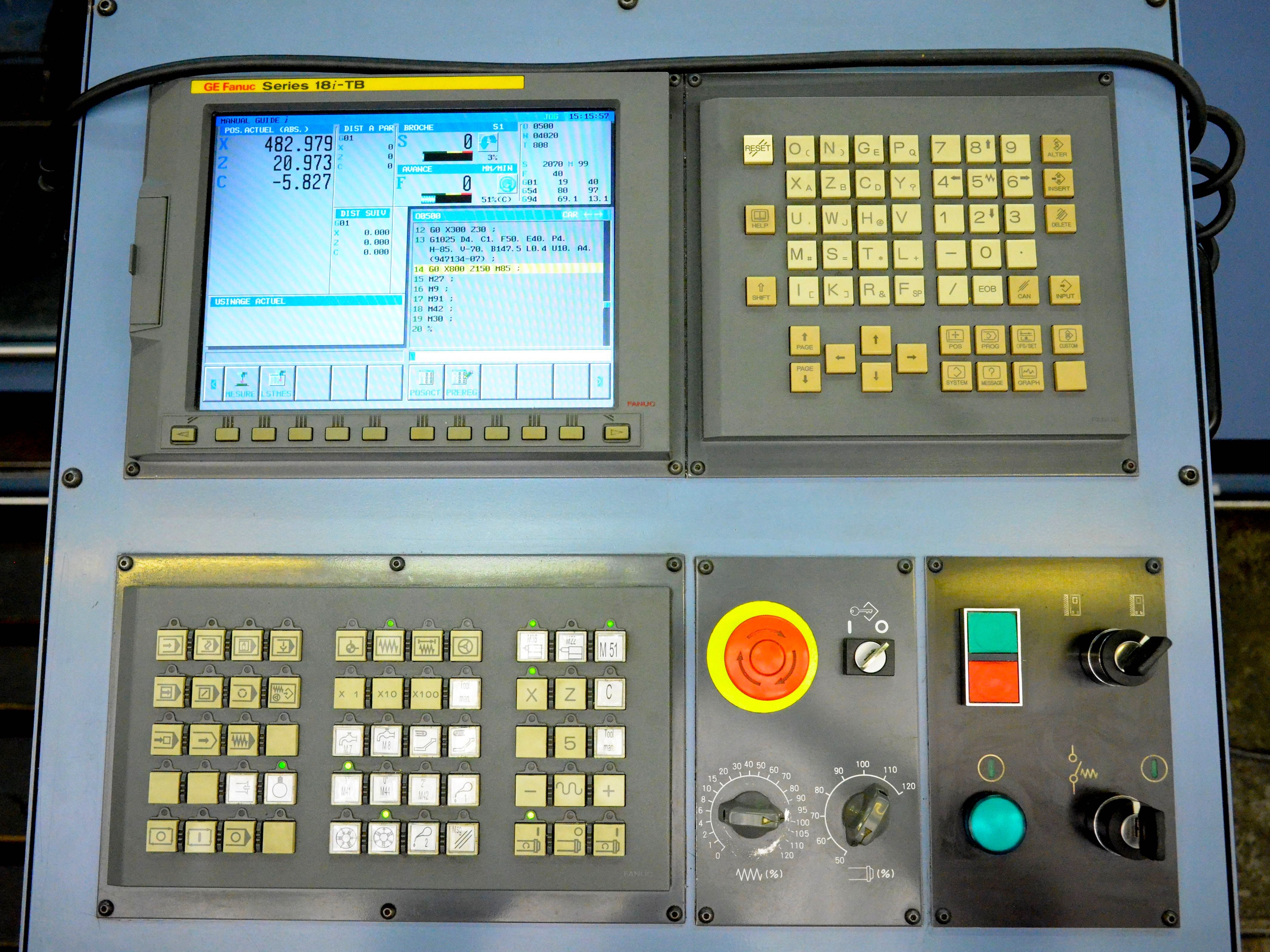

FANUC 18i-TB
Azionamenti
Fanuc
Note
Manual Guide
MANDRINO PRINCIPALE
Velocità rotazione max
10 - 1.720 rpm
Naso mandrino
ASA 15”
Foro mandrino
130 mm5,12 in
Diametro interno cuscinetti
190 mm7,48 in
Diametro autocentrante
SMW-Autoblock ø630 mmSMW-Autoblock ø24,80 in
Potenza max
51 Kw
Coppia max
10.338 Nm
Risoluzione asse C
0,001 °
Cambio Gamma
I) 48 - 320 / II) 260 - 1720

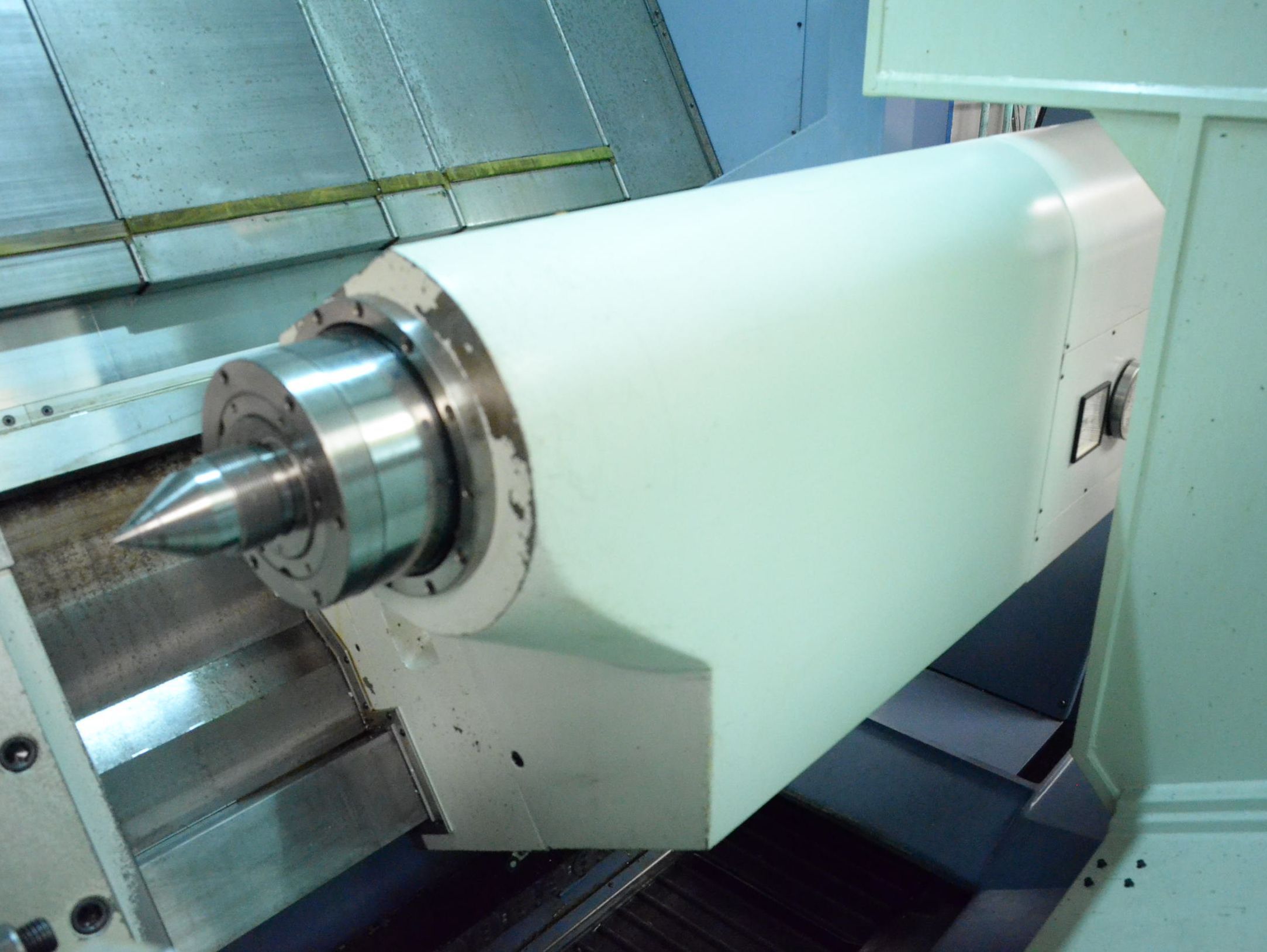

CONTROPUNTA
Diametro canotto
180 mm7,09 in
Corsa canotto
200 mm7,87 in
Cono
MK6
Numero posizioni
12 VDI50
Numero posizioni motorizzate
6
Corsa asse X
580 mm22,83 in
Corsa asse Z
2100 mm82,68 in
Rapido asse X
8 m/min314,96 ipm
Rapido asse Z
8 m/min314,96 ipm
Potenza utensili motorizzati
5,5 Kw
EXTRA
Potenza totale installata
400V / 78 Kw
Peso totale macchina
19.700 Kg
Ingombri Macchina
7300x2810x2915 mm287,40x110,63x114,76 in

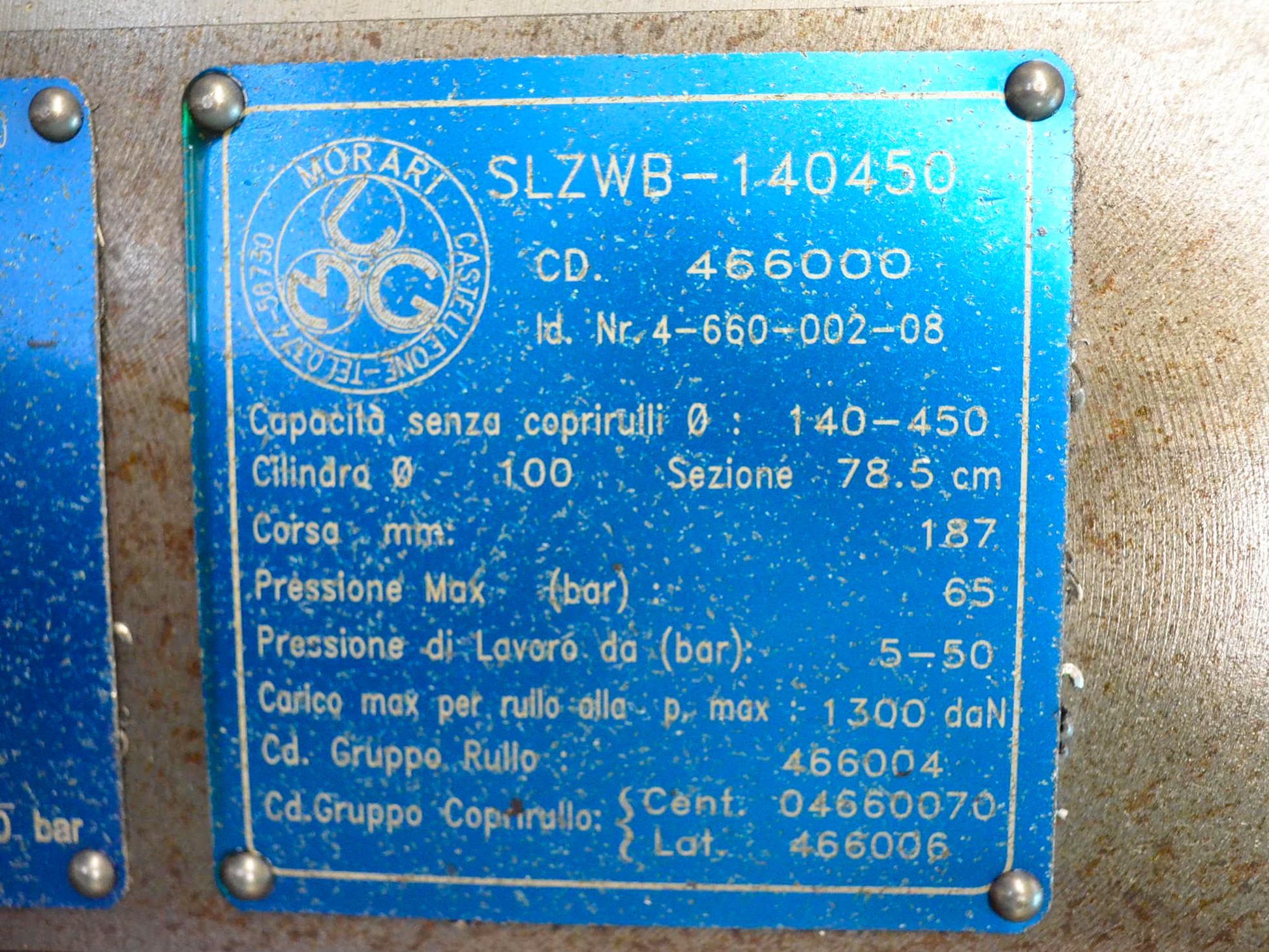

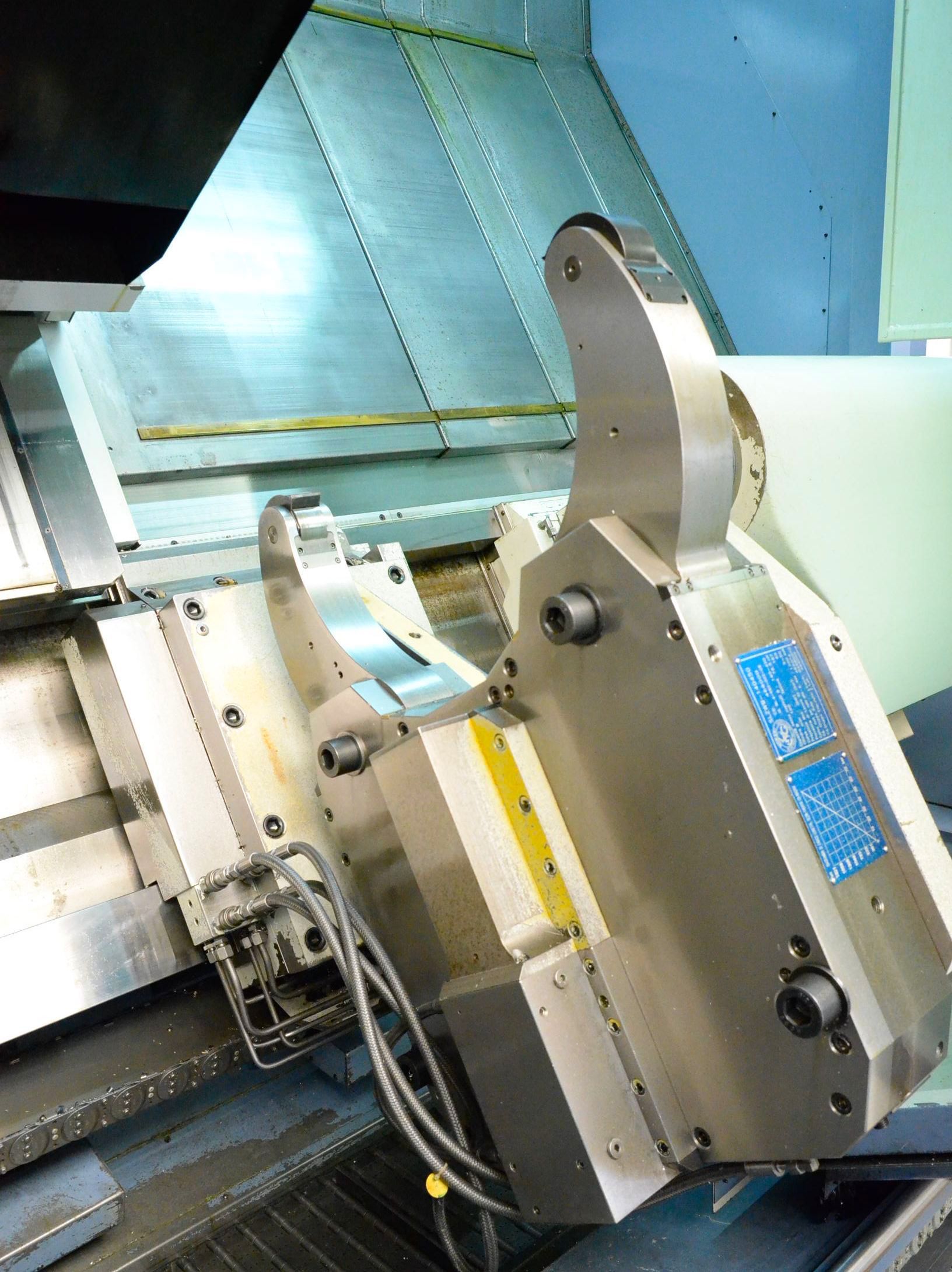

Lunetta idraulica
Morari SLZWB-140450 ø140-450mm

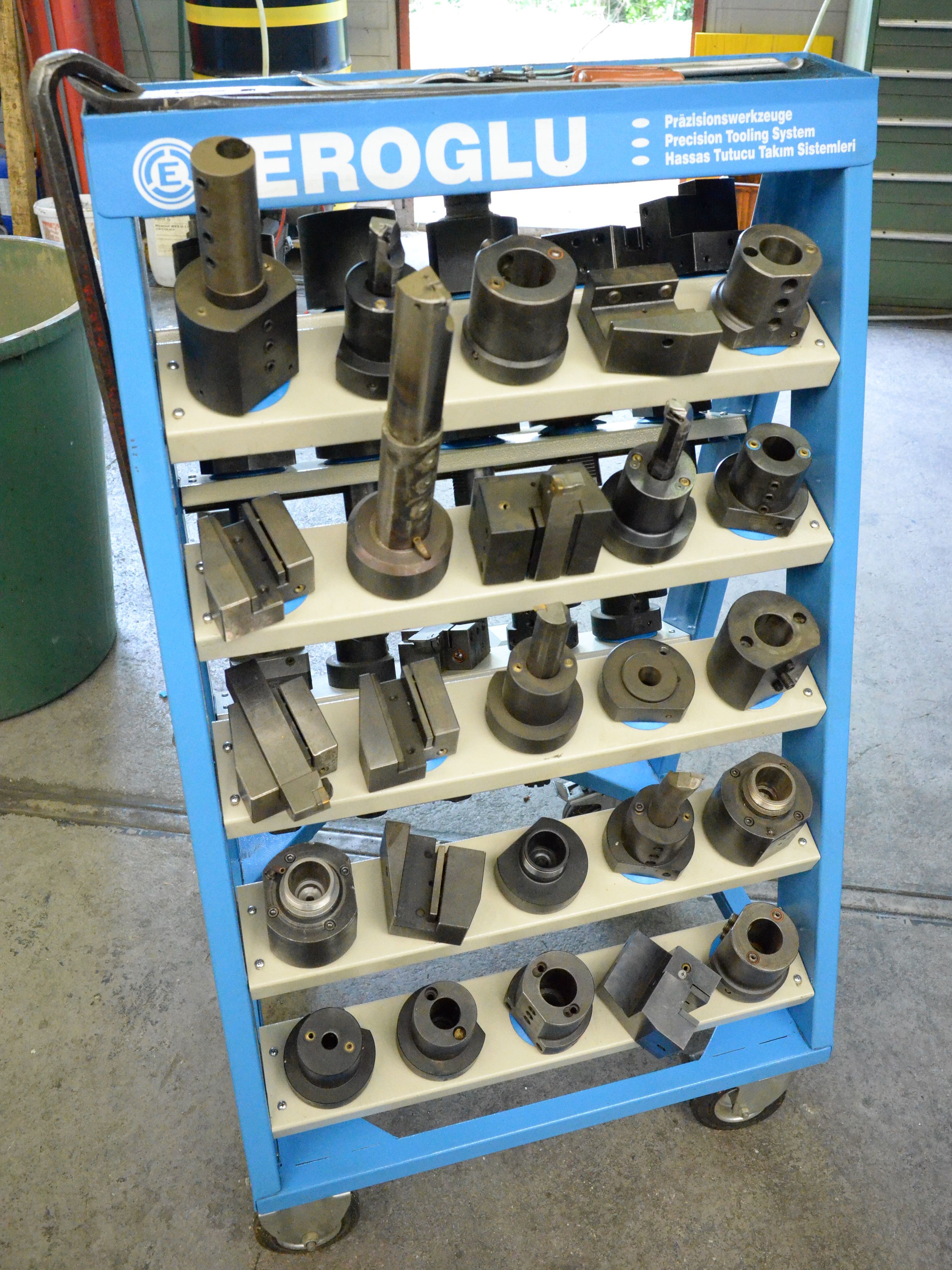

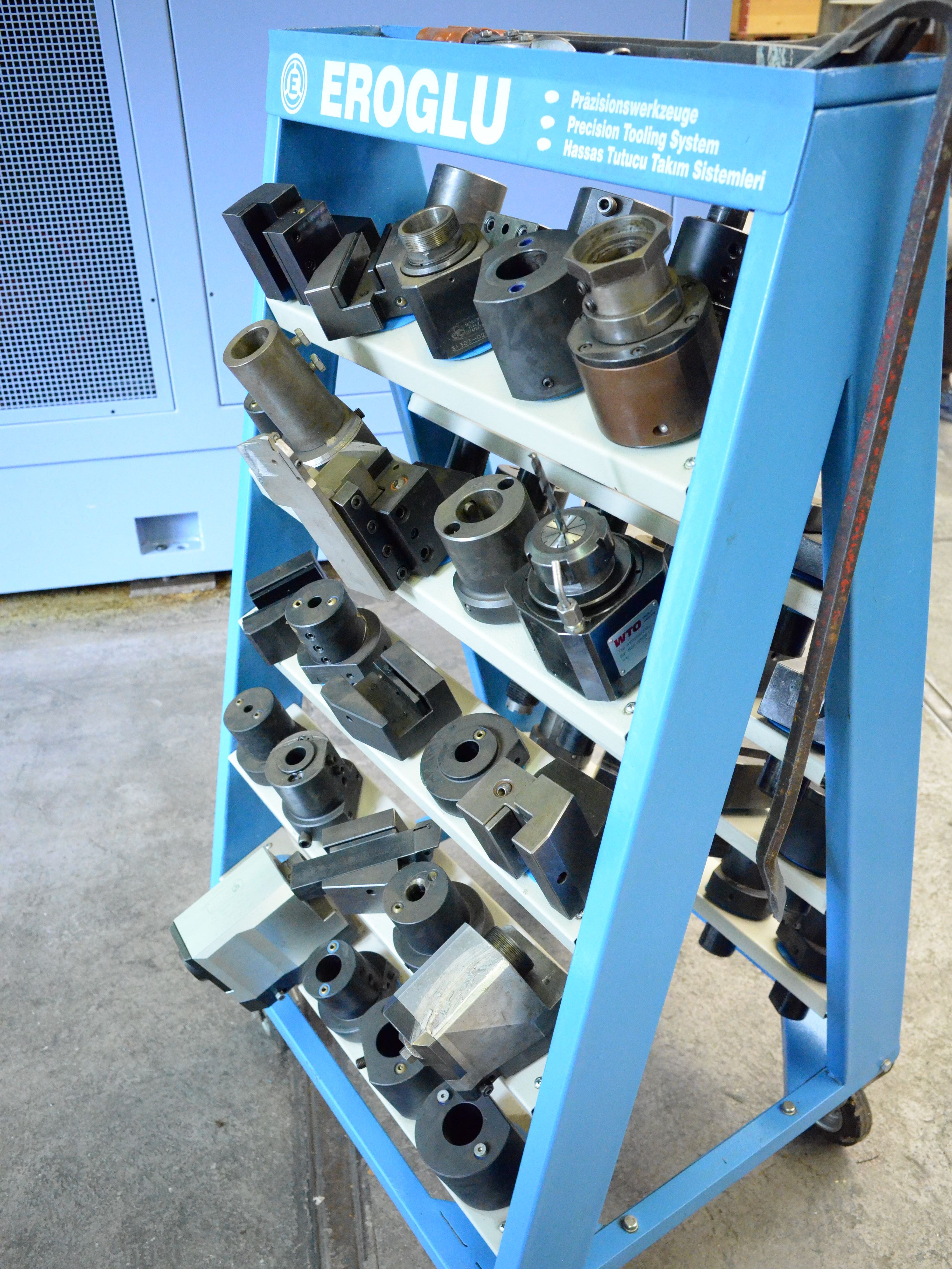

Portautensili fissi
20 + 3 borin bar holders
Portautensili motorizzati
4
Autocentrante
SMW-Autoblock 3 jaws ø630mm
Piattaforma
manuale 4 griffe ø630
Evacuatore truciolo
yes

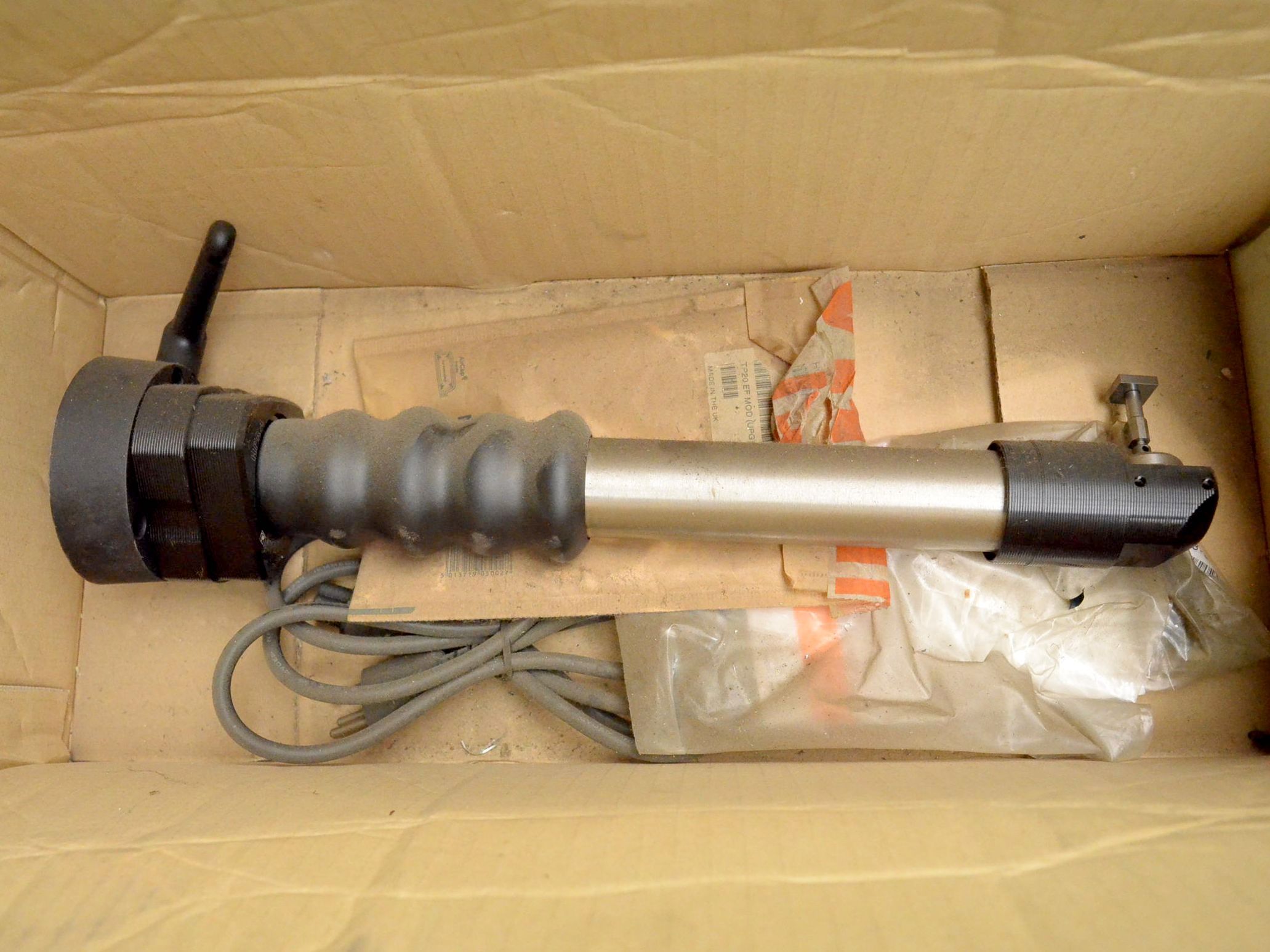

Presetting utensili
yes
Pompa refrigerante
50Bar
Libri uso e manutenzione
Schemi elettrici
Certificazione CE
Aspiratore fumi

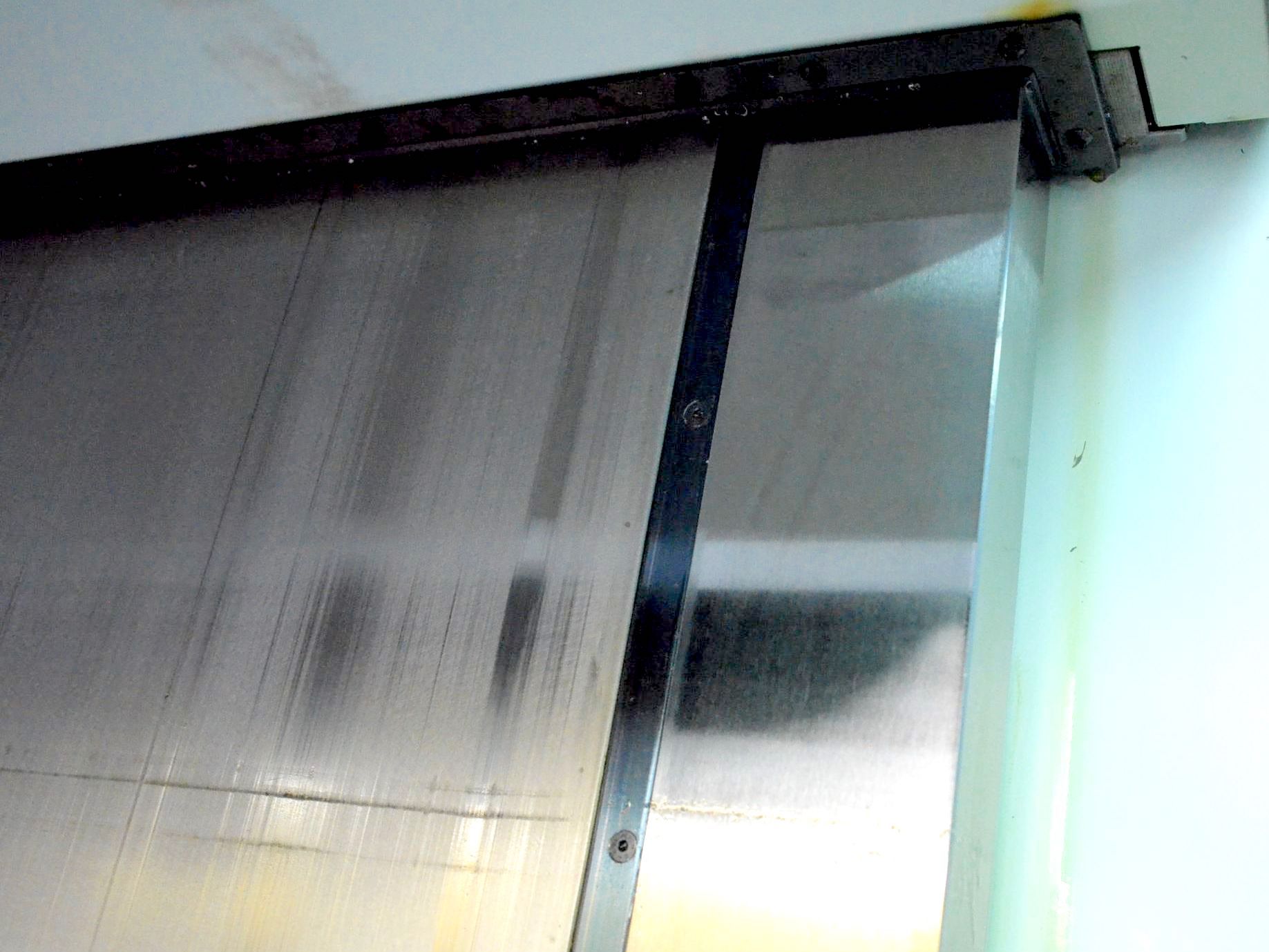

Protezioni
integrali CE
Disponibilità
Pronta
Visibile in funzione
Principali interventi/aggiornamenti effettuati sulla macchina
condizioni pari al nuovo
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
