Categoria
Tornio
Tipo
CNC
Marca

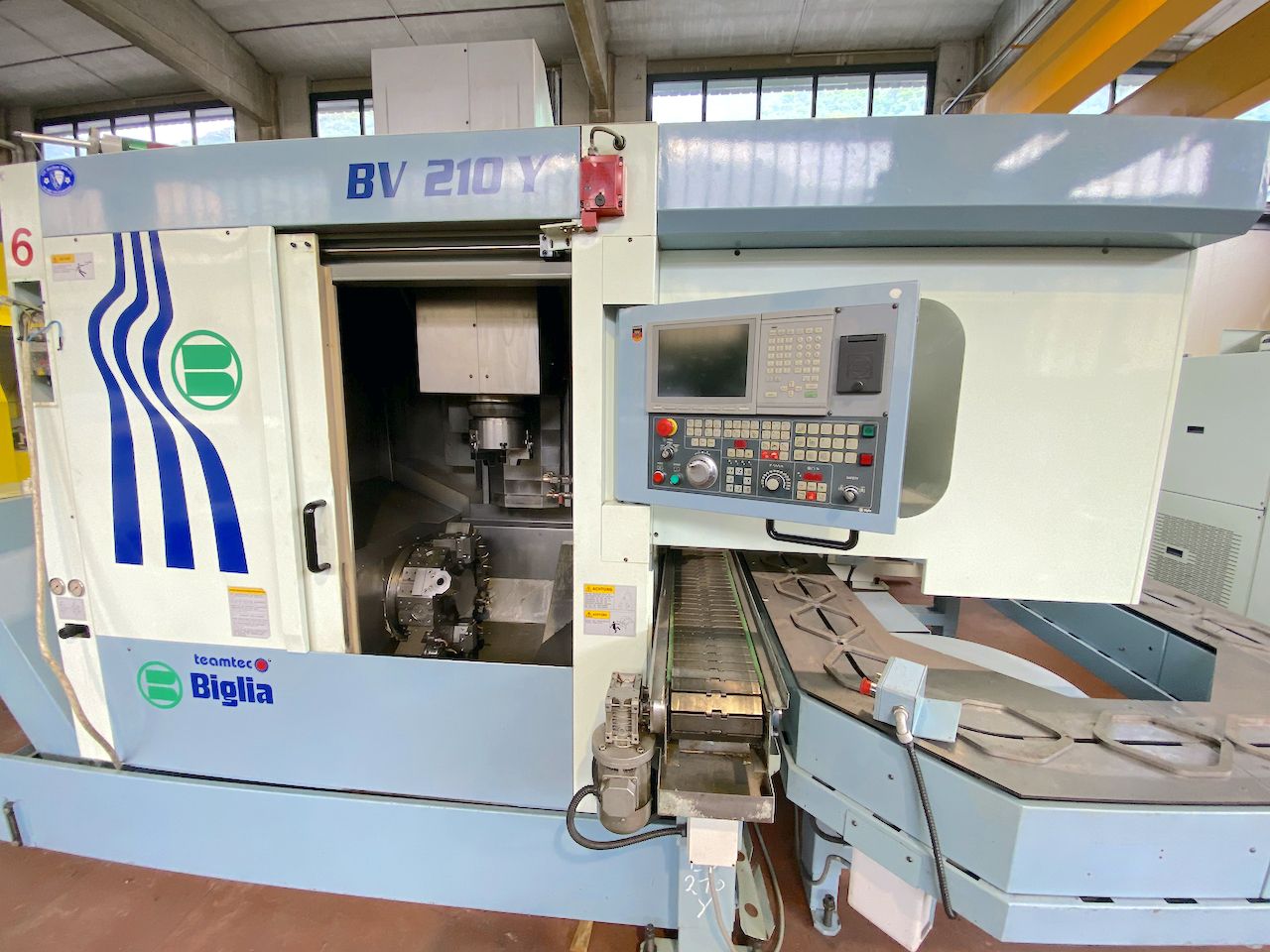

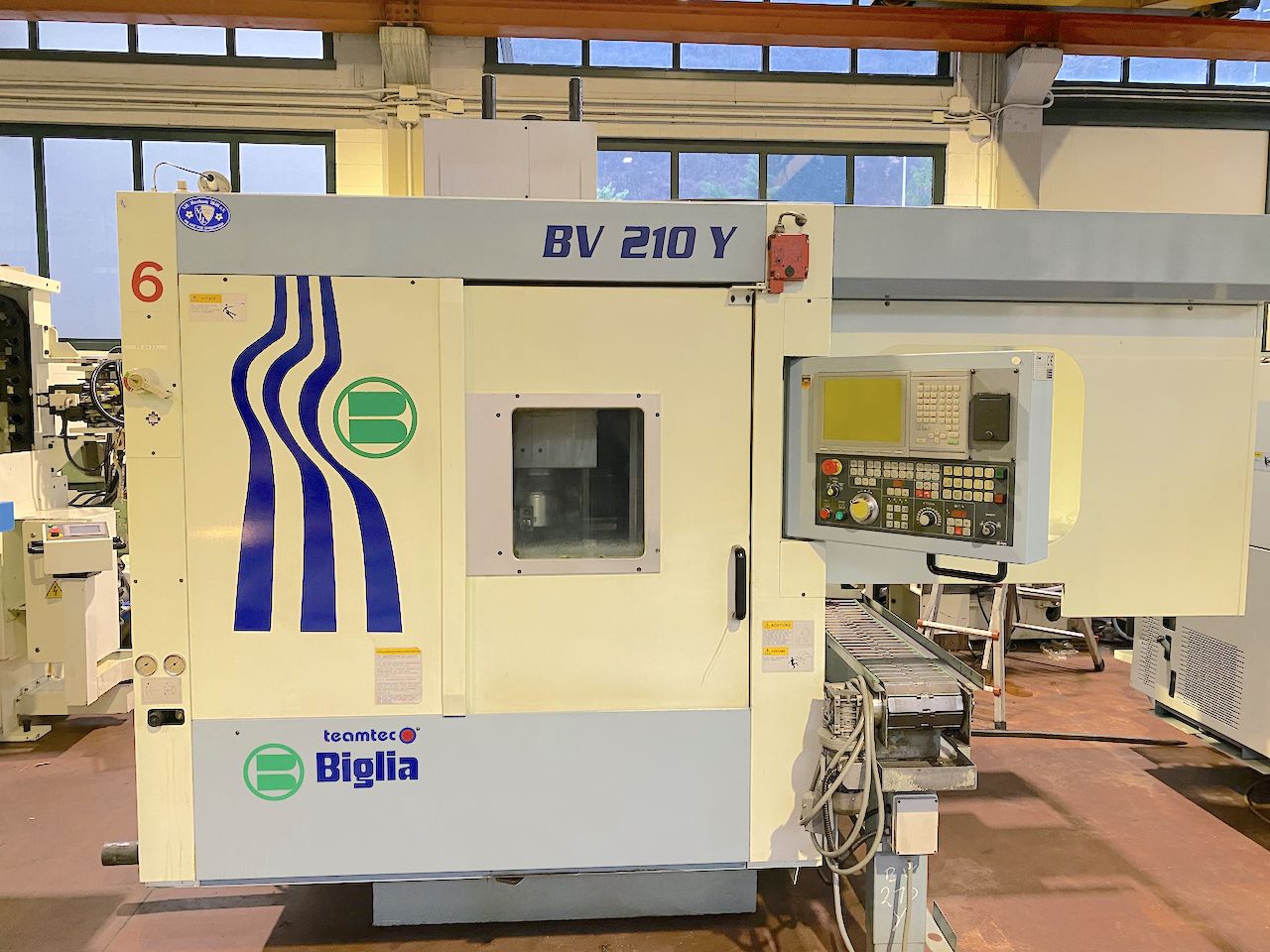

Modello
BV210Y
Capacità
ø210x265 mmø8,27x10,43 in
Anno di costruzione
2004

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Max diametro lavorable da ripresa
210 mm8,27 in
Max lunghezza lavorabile
265 mm10,43 in

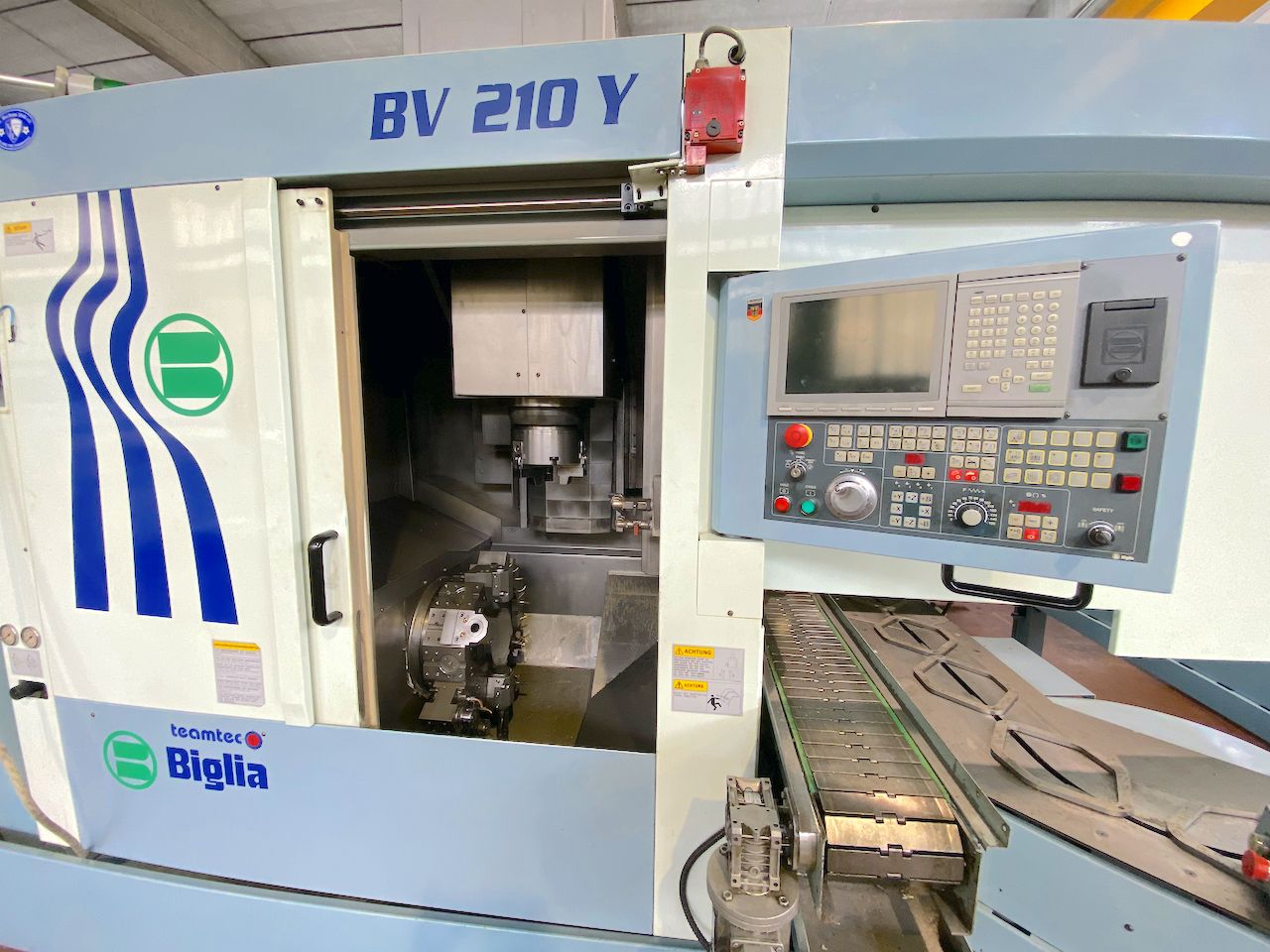

CNC
CNC
Mitsubishi MELDAS 65S-L

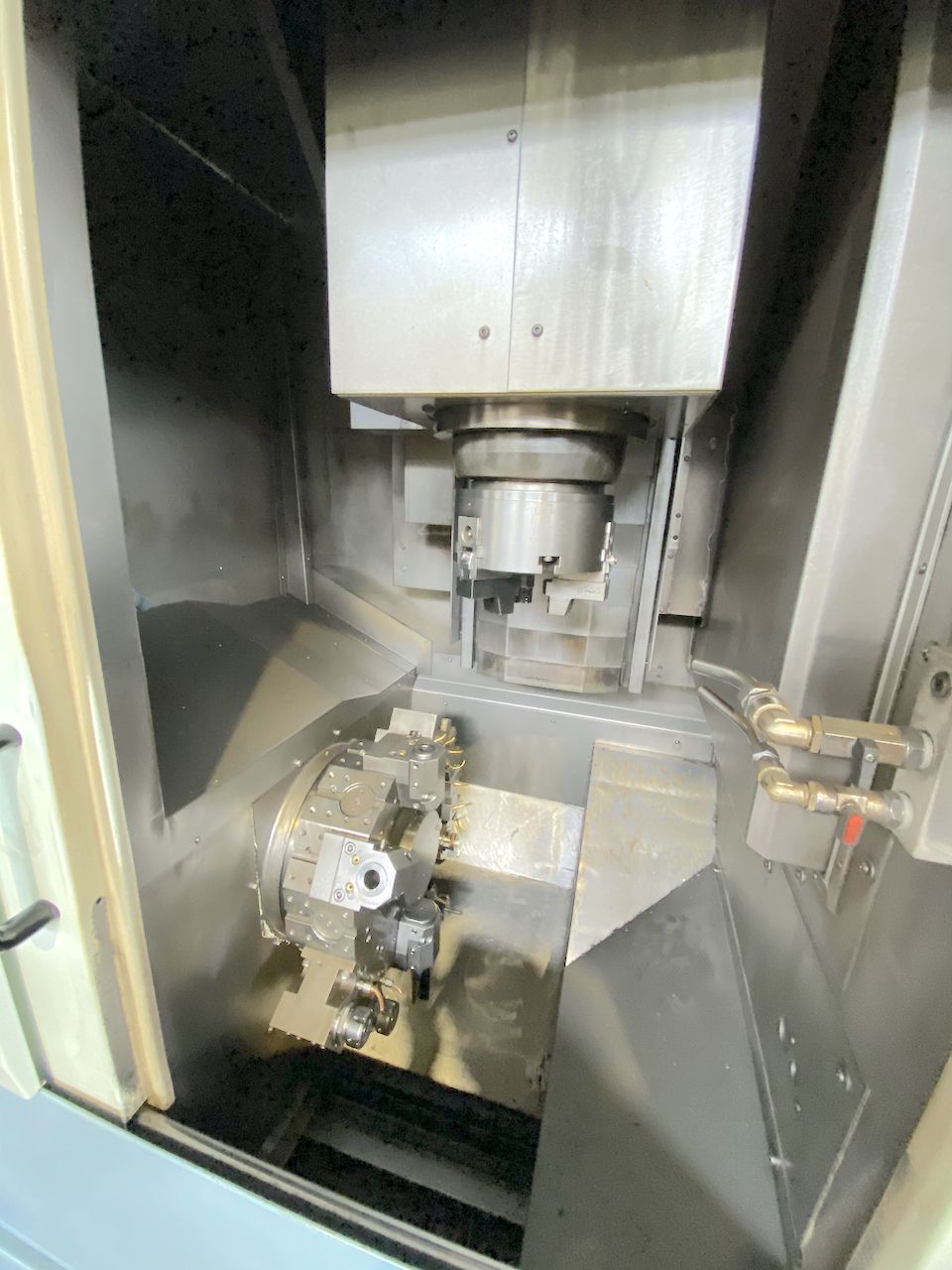

MANDRINO PRINCIPALE
Velocità rotazione max
4500 rpm
Naso mandrino
ASA6”
Diametro interno cuscinetti
100 mm3,94 in
Diametro autocentrante
250 mm9,84 in
Potenza max
7,5/11 Kw
Coppia max
143/210 Nm
Risoluzione asse C
0,001 °
Velocità asse C
200 Rpm

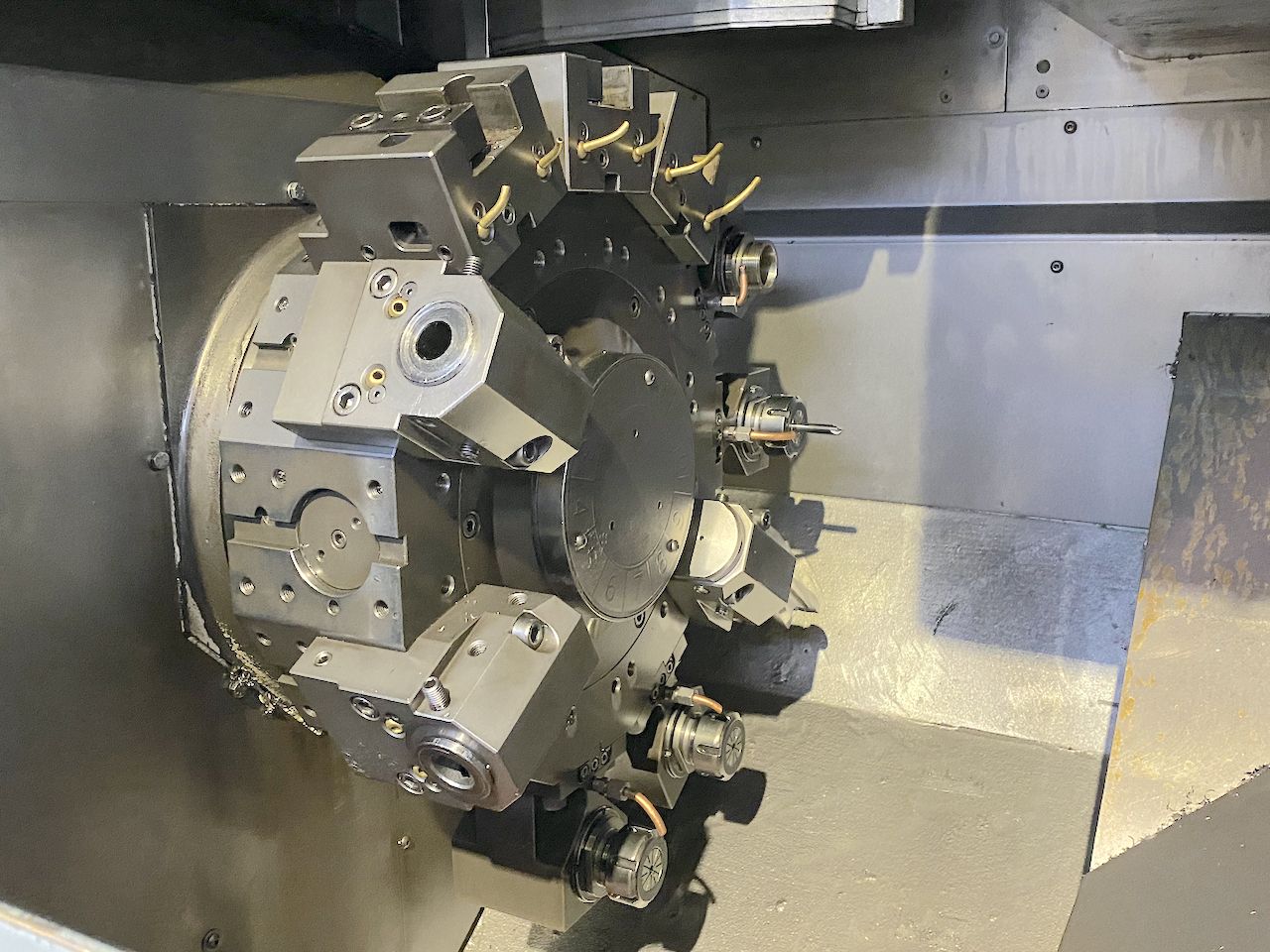

Numero posizioni
12
Tempo rotazione (1 pos)
0,1 sec.
Numero posizioni motorizzate
12
Potenza utensili motorizzati
2,2/3,7 Kw
Coppia utensili motorizzati
28/47 Nm
Corsa asse Y
+/-75 mm+/-2,95 in
Rapido asse Y
18 m/min708,66 ipm
Corsa asse X
275 mm10,83 in
Rapido asse X
48 m/min1.889,76 ipm
Corsa asse Z
370 mm14,57 in
Rapido asse Z
36 m/min1.417,32 ipm
EXTRA
Potenza totale installata
28 Kw
Peso totale macchina
5900 Kg
Ingombri Macchina
4335x2095x2675 mm170,67x82,48x105,31 in

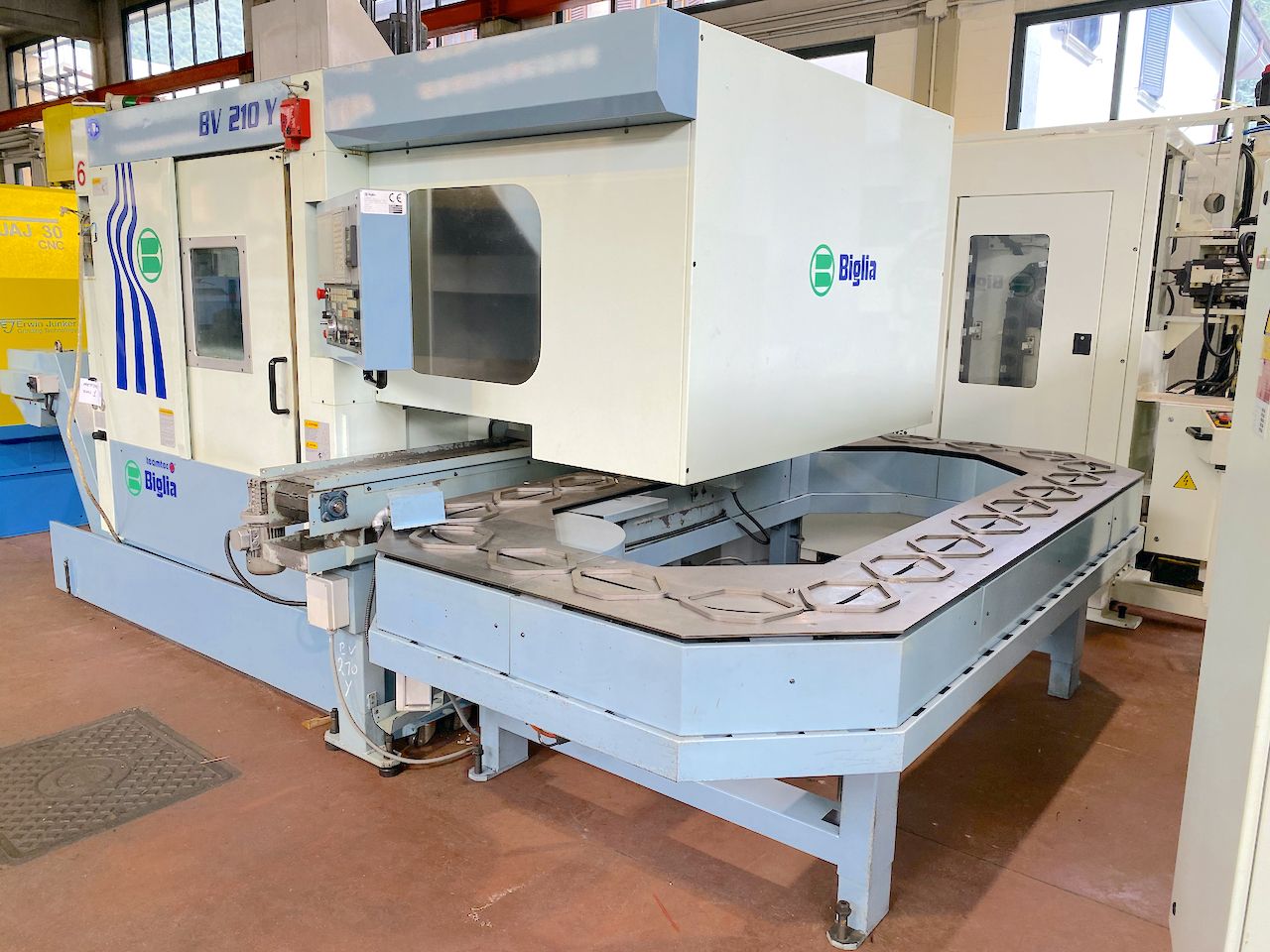

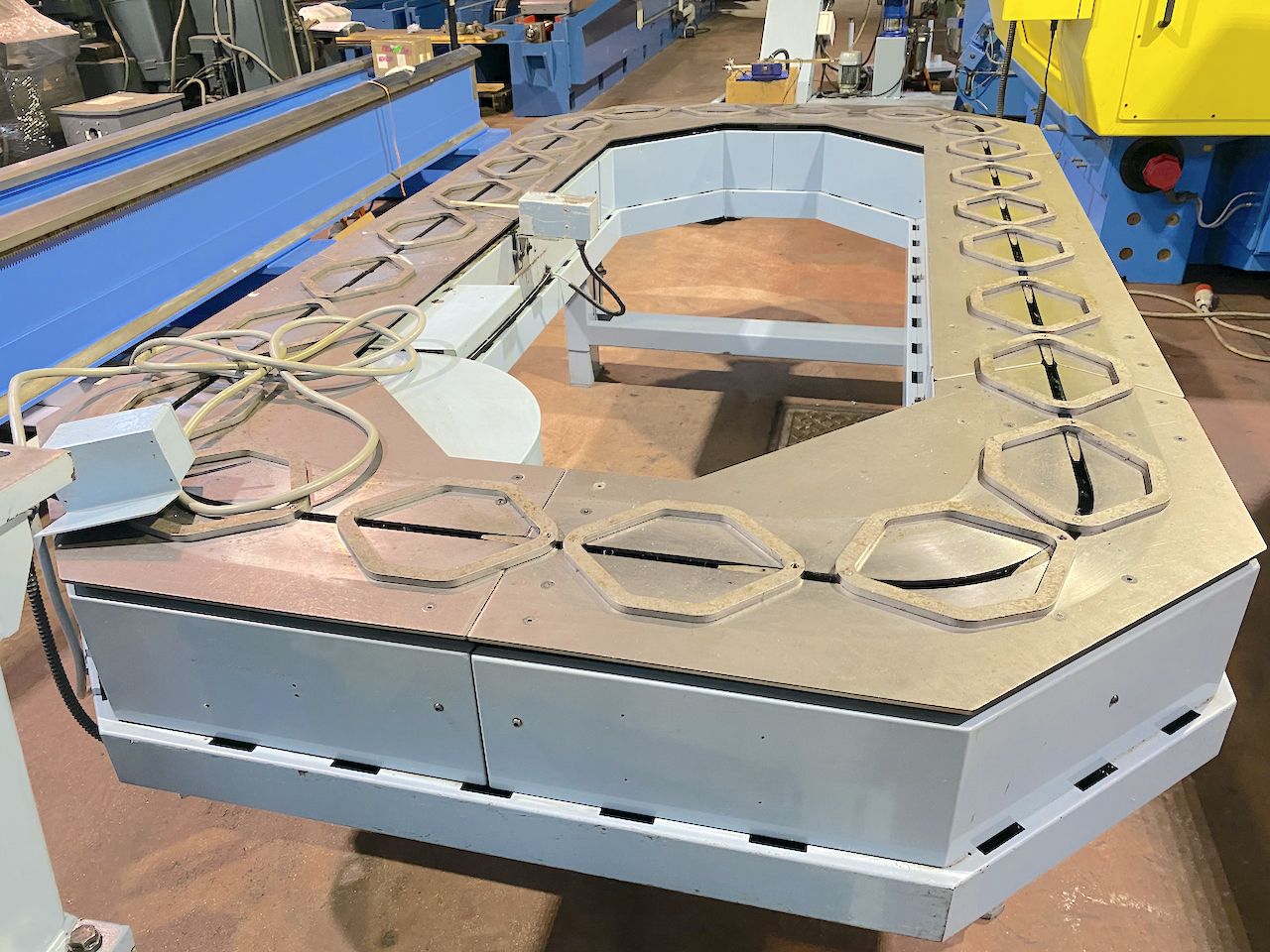

Robot scarico pezzo
si
Nastro scarico pezzo
Evacuatore truciolo
si
Libri uso e manutenzione
Schemi elettrici
Certificazione CE
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
