Categoria
Tornio
Tipo
CNC
Marca
Modello

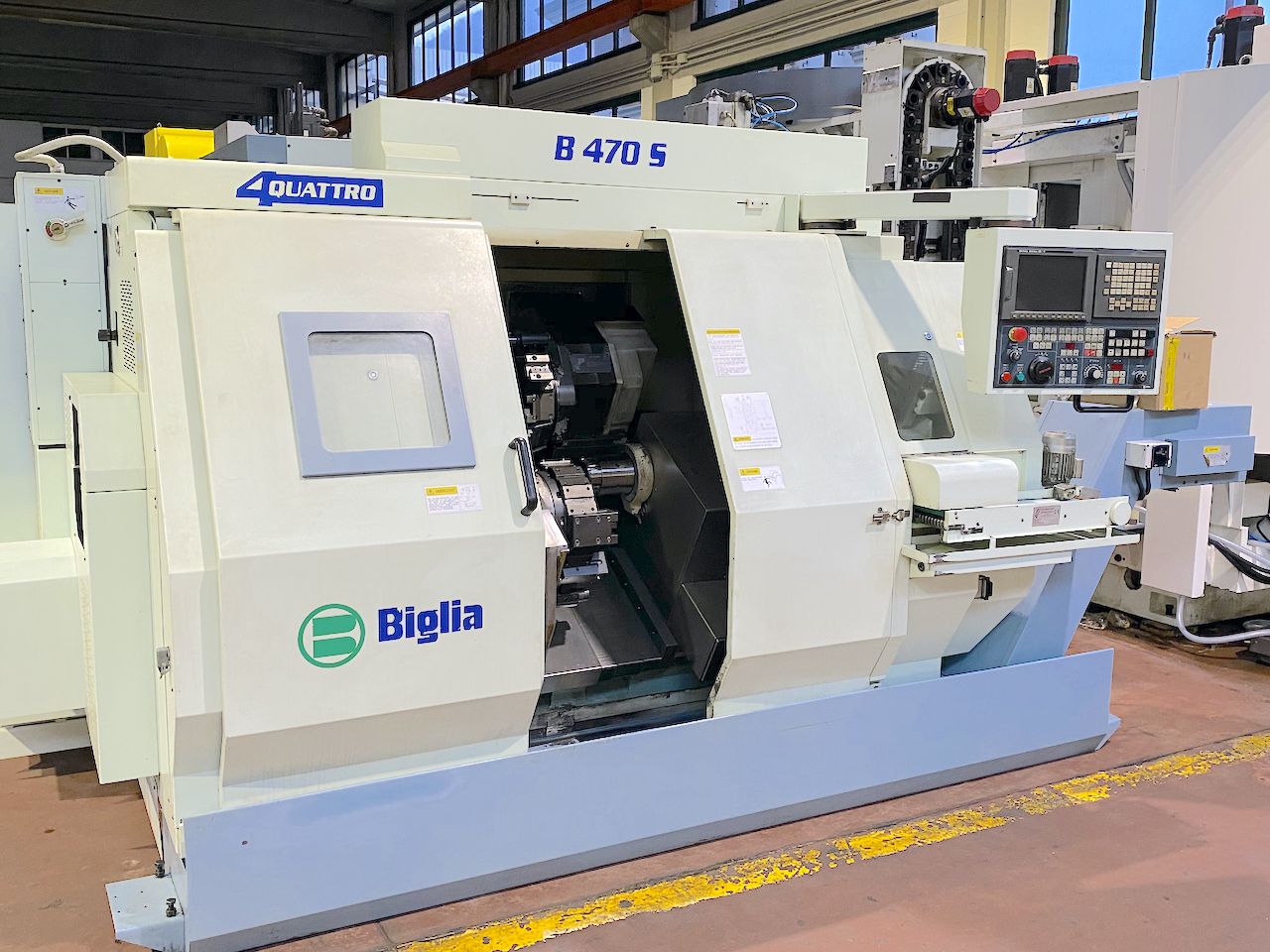

B470S
Capacità
ø240x320 mmø9,45x12,60 in
Anno di costruzione
2002
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
65 mm2,56 in
Max diametro lavorable da ripresa
240 mm9,45 in
Max lunghezza lavorabile
320 mm12,60 in
CNC
CNC

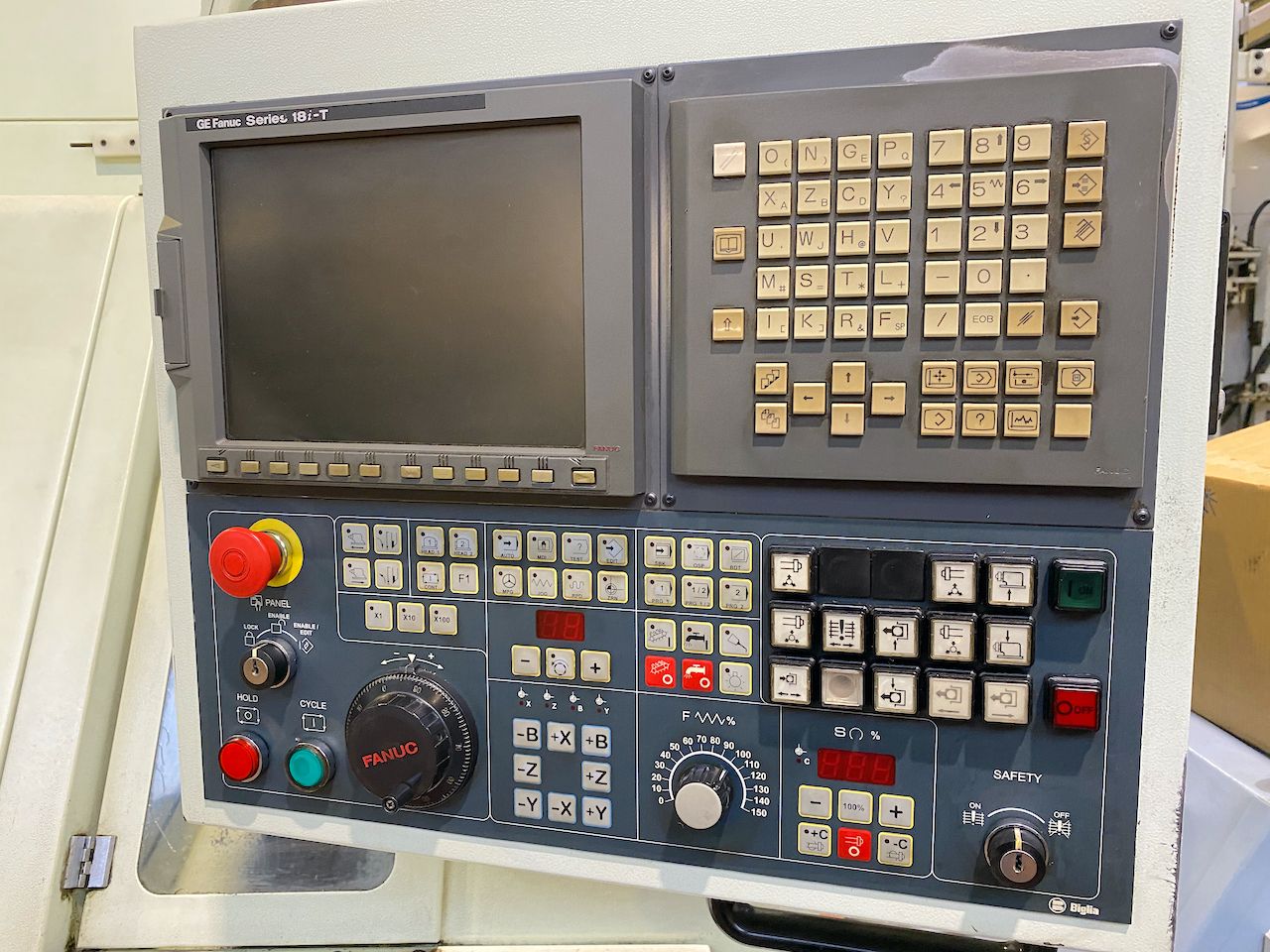

Fanuc 18i-TB
MANDRINO PRINCIPALE
Velocità rotazione max
4000 rpm
Naso mandrino
ASA6”
Foro mandrino
80 mm3,15 in
Diametro interno cuscinetti
110 mm4,33 in
Diametro autocentrante
160 mm6,30 in
Potenza max
26 Kw
CONTROMANDRINO
Velocità rotazione max
4000 rpm
Naso mandrino
ASA5”
Foro mandrino
55 (passaggio 45) mm2,17 (passaggio 1,77) in
Diametro interno cuscinetti
80 mm3,15 in
Diametro autocentrante
165 mm6,50 in
Potenza max
11 Kw
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Corsa asse X
160 mm6,30 in
Rapido asse X
20 m/min787,40 ipm
Corsa asse Z
390 mm15,35 in
Rapido asse Z
24 m/min944,88 ipm
TORRETTA 2
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Corsa asse X2
160 mm6,30 in
Rapido asse X2
12 m/min472,44 ipm
Corsa asse Z2
240 mm9,45 in
Rapido asse Z2
20 m/min787,40 ipm
EXTRA
Peso totale macchina
6500 Kg
Ingombri Macchina
4150x2100x2200 mm163,39x82,68x86,61 in

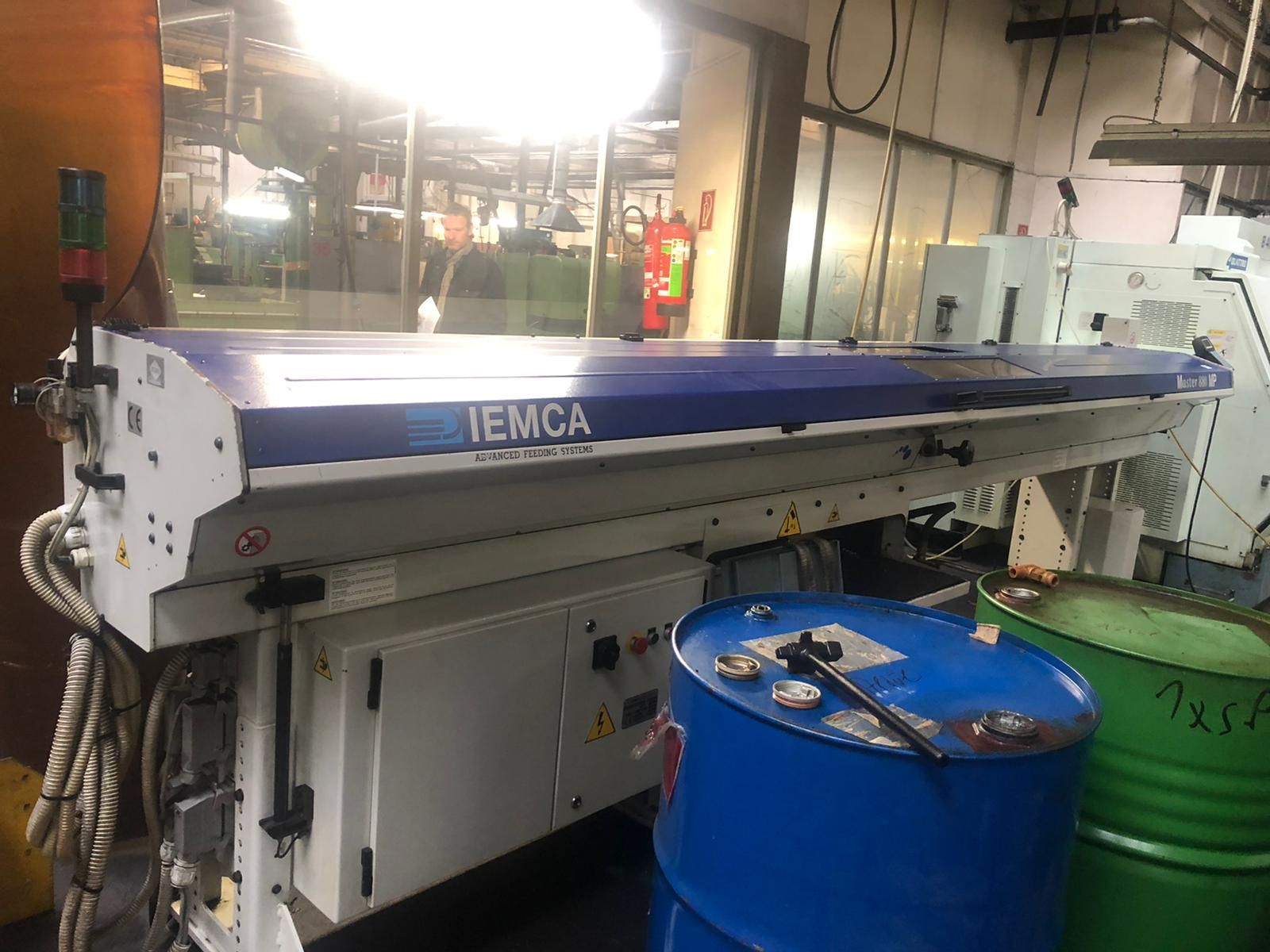

Caricatore barre
IEMCA MASTER 880MP
Libri uso e manutenzione
Sì

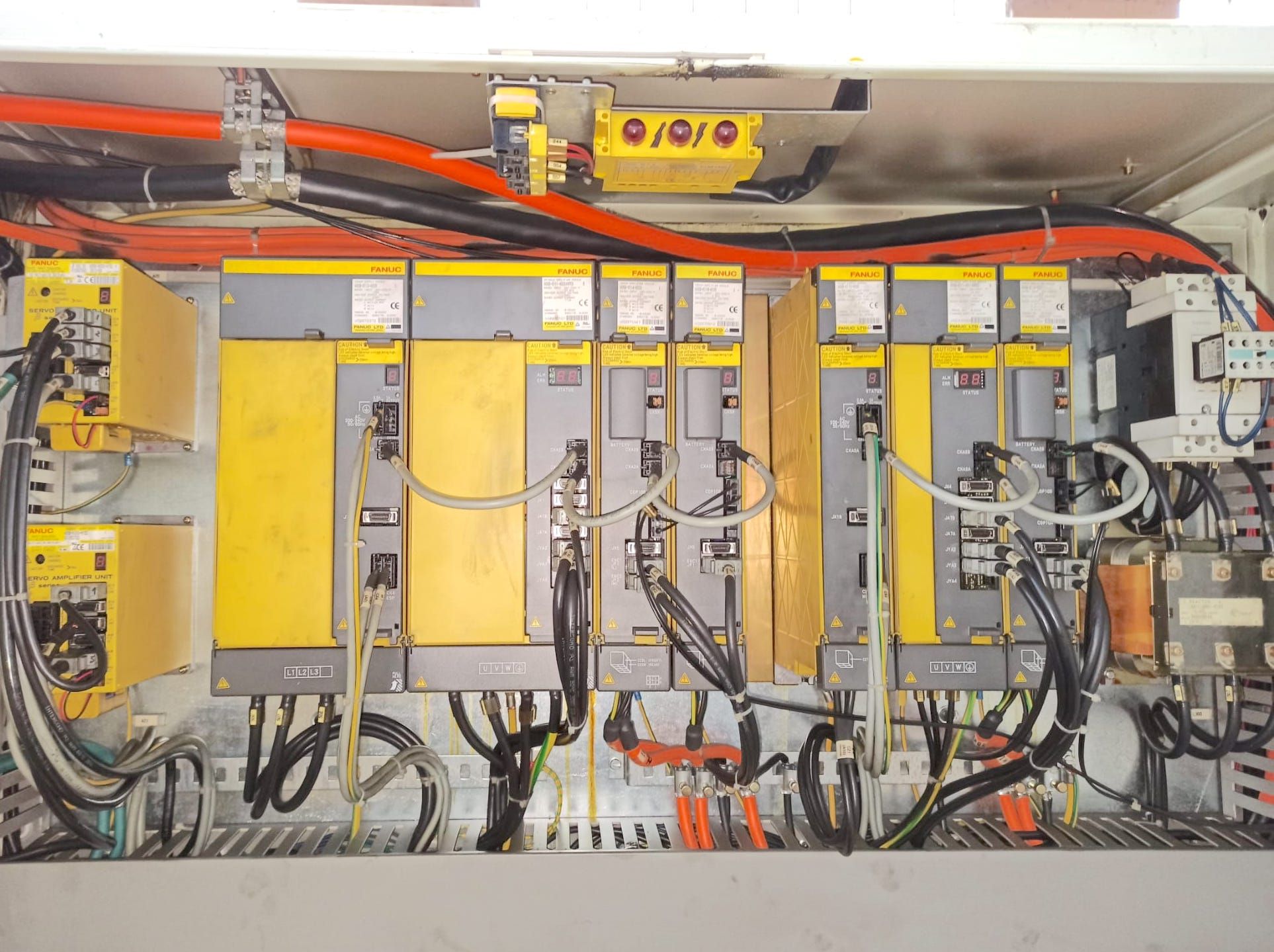

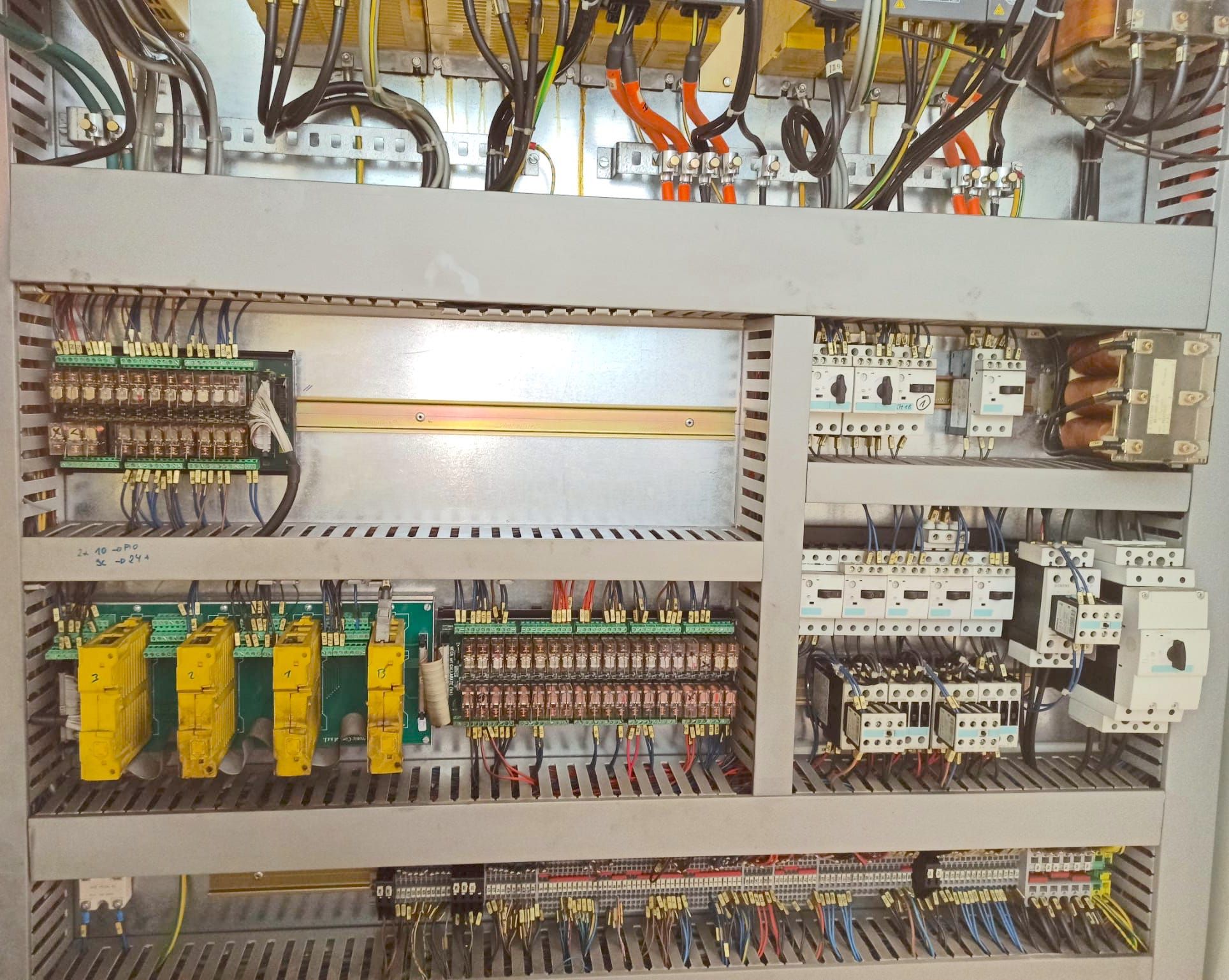

Schemi elettrici
Sì
Certificazione CE
Sì
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
