Categoria
Tornio
Tipo
CNC
Marca
Modello
B470 S2M
Capacità
ø520x320 mmø20,47x12,60 in
Anno di costruzione
2000
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
65 mm2,56 in
Max diametro lavorable da ripresa
250 mm9,84 in
Max lunghezza lavorabile
250 mm9,84 in
CNC
CNC

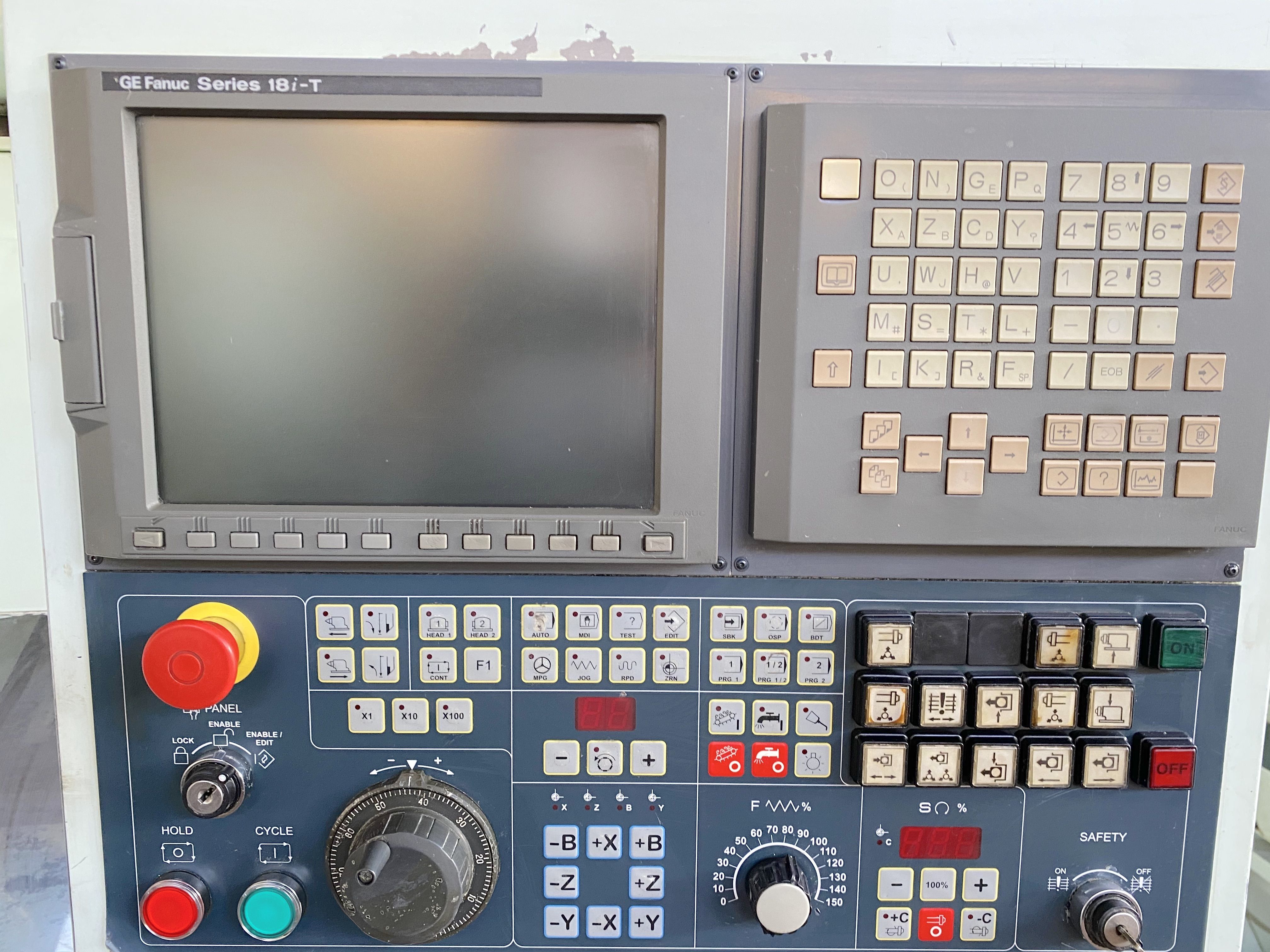

Fanuc 18i-TB
MANDRINO PRINCIPALE
Velocità rotazione max
4000 rpm
Naso mandrino
ASA6”
Foro mandrino
80 (passaggio barra 68mm mm3,15 (passaggio barra 2,68mm in
Diametro interno cuscinetti
110 mm4,33 in
Potenza max
26 Kw
Risoluzione asse C
0,001 °
CONTROMANDRINO
Velocità rotazione max
4000 rpm
Naso mandrino
ASA5”
Foro mandrino
55 (passaggio barra 45mm) mm2,17 (passaggio barra 1,77mm) in
Diametro interno cuscinetti
80 mm3,15 in
Potenza max
11 Kw
Risoluzione asse C
0,001 °
Posiziomento automatico asse B
420 mm16,54 in
Rapido asse B
30 m/min1.181,10 ipm
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
4000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X
160 mm6,30 in
Rapido asse X
20 m/min787,40 ipm
Corsa asse Z
390 mm15,35 in
Rapido asse Z
24 m/min944,88 ipm
TORRETTA 2
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
4000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X2
160 mm6,30 in
Rapido asse X2
12 m/min472,44 ipm
Corsa asse Z2
240 mm9,45 in
Rapido asse Z2
20 m/min787,40 ipm
EXTRA
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Caricatore barre
Hydrafeed
Peso totale macchina
6900 Kg
Ingombri Macchina
4150x2100x2200 mm163,39x82,68x86,61 in
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
