Categoria
Tornio
Tipo
CNC
Marca
Modello

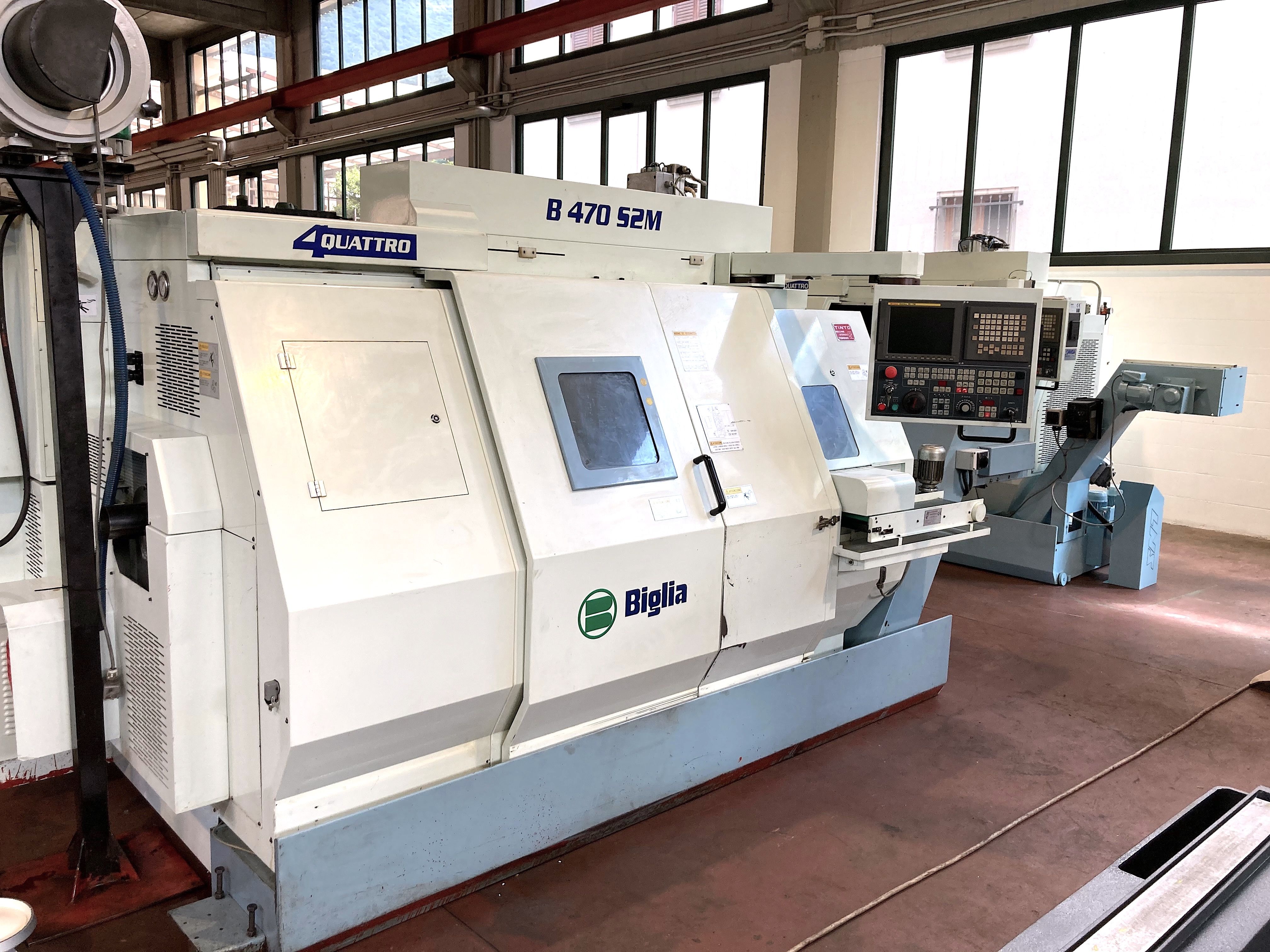

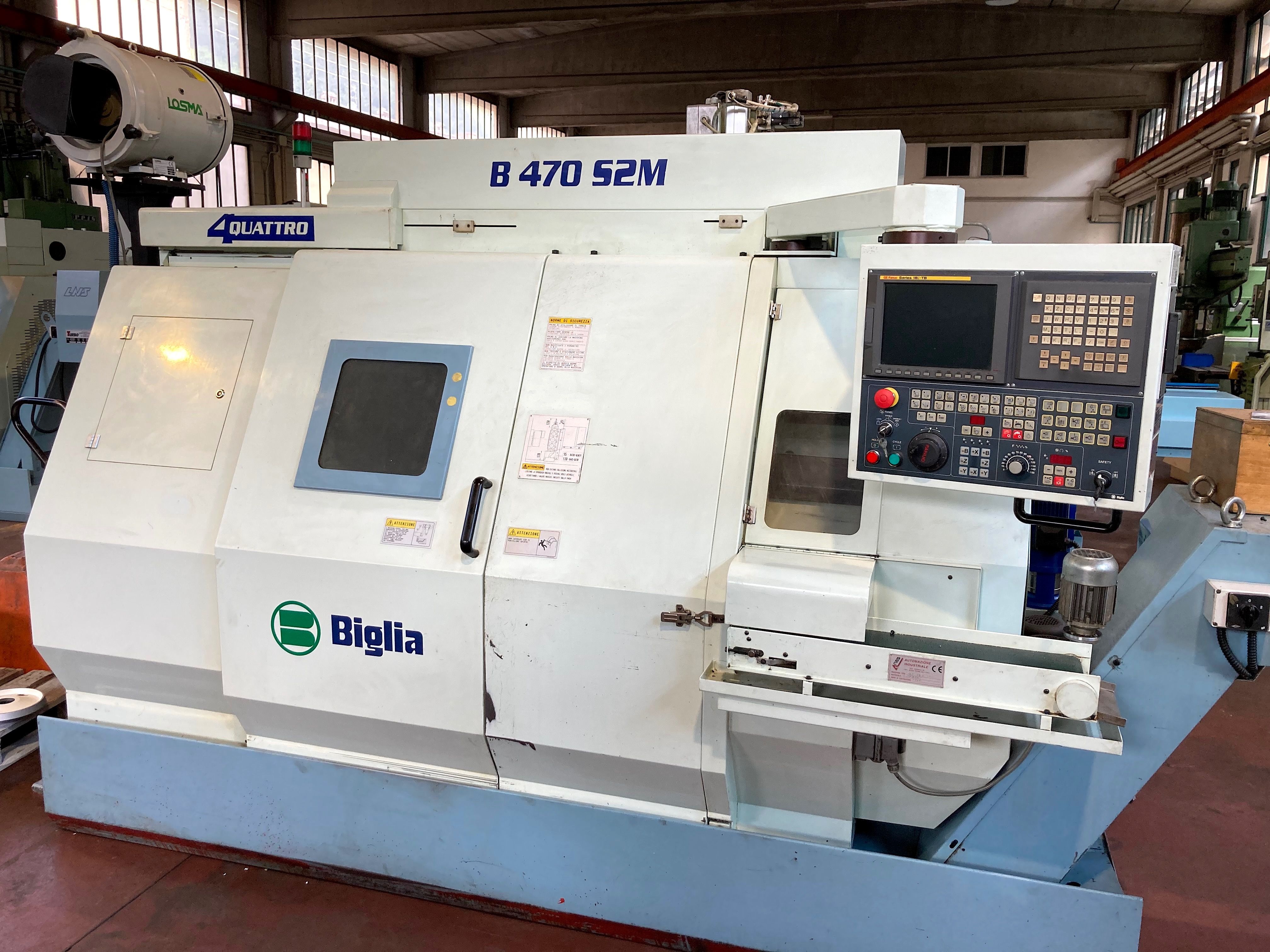

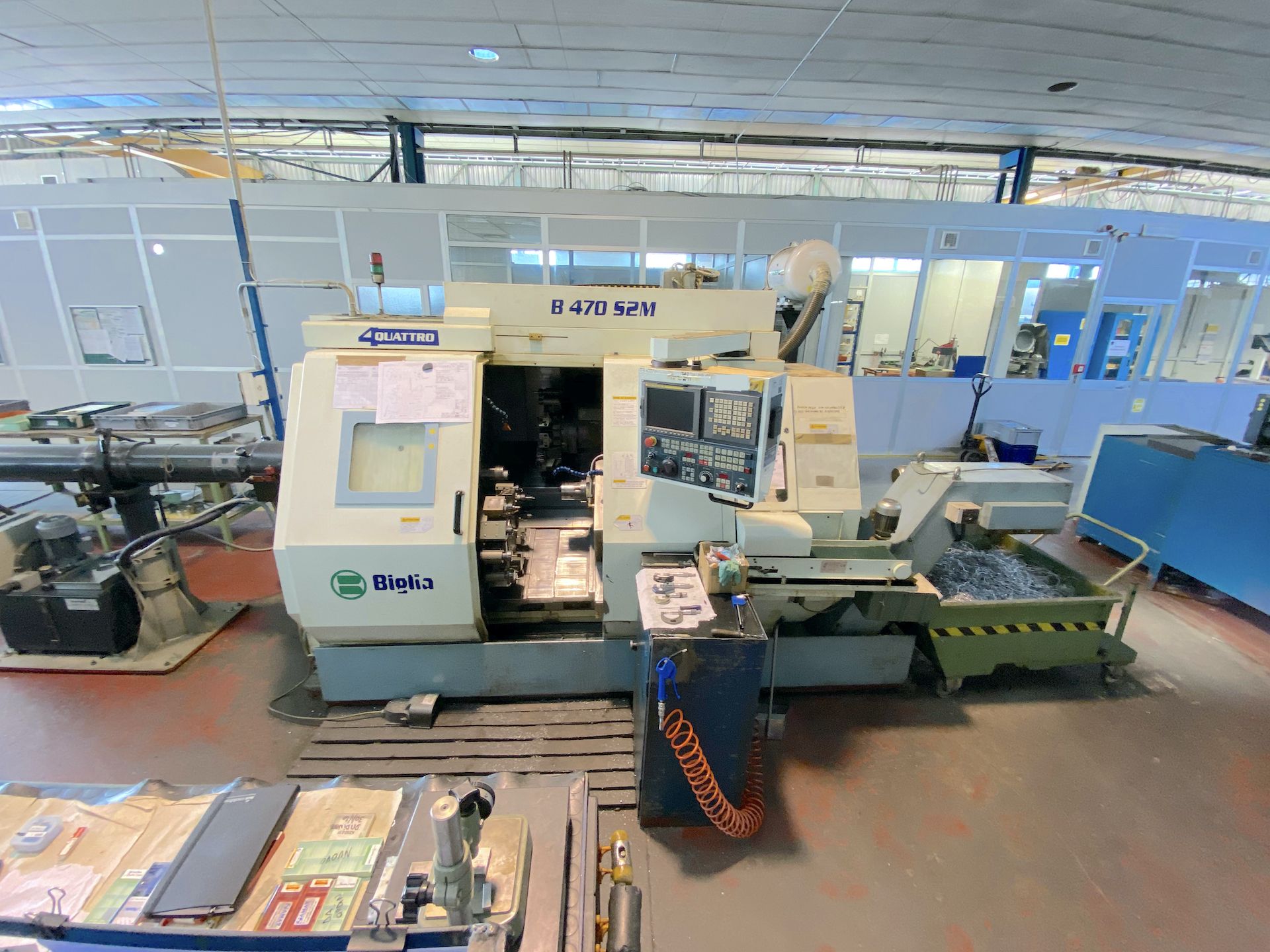

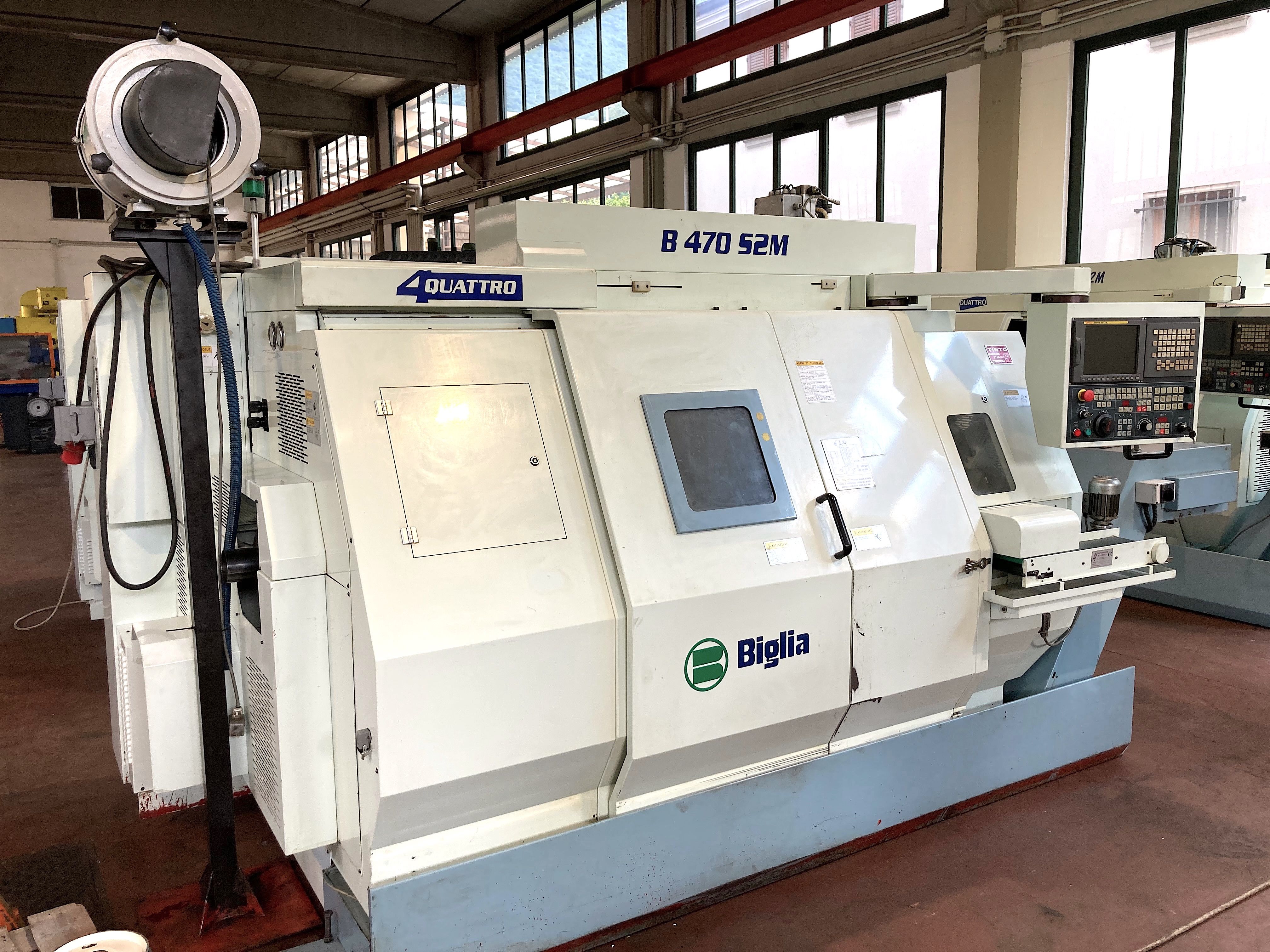

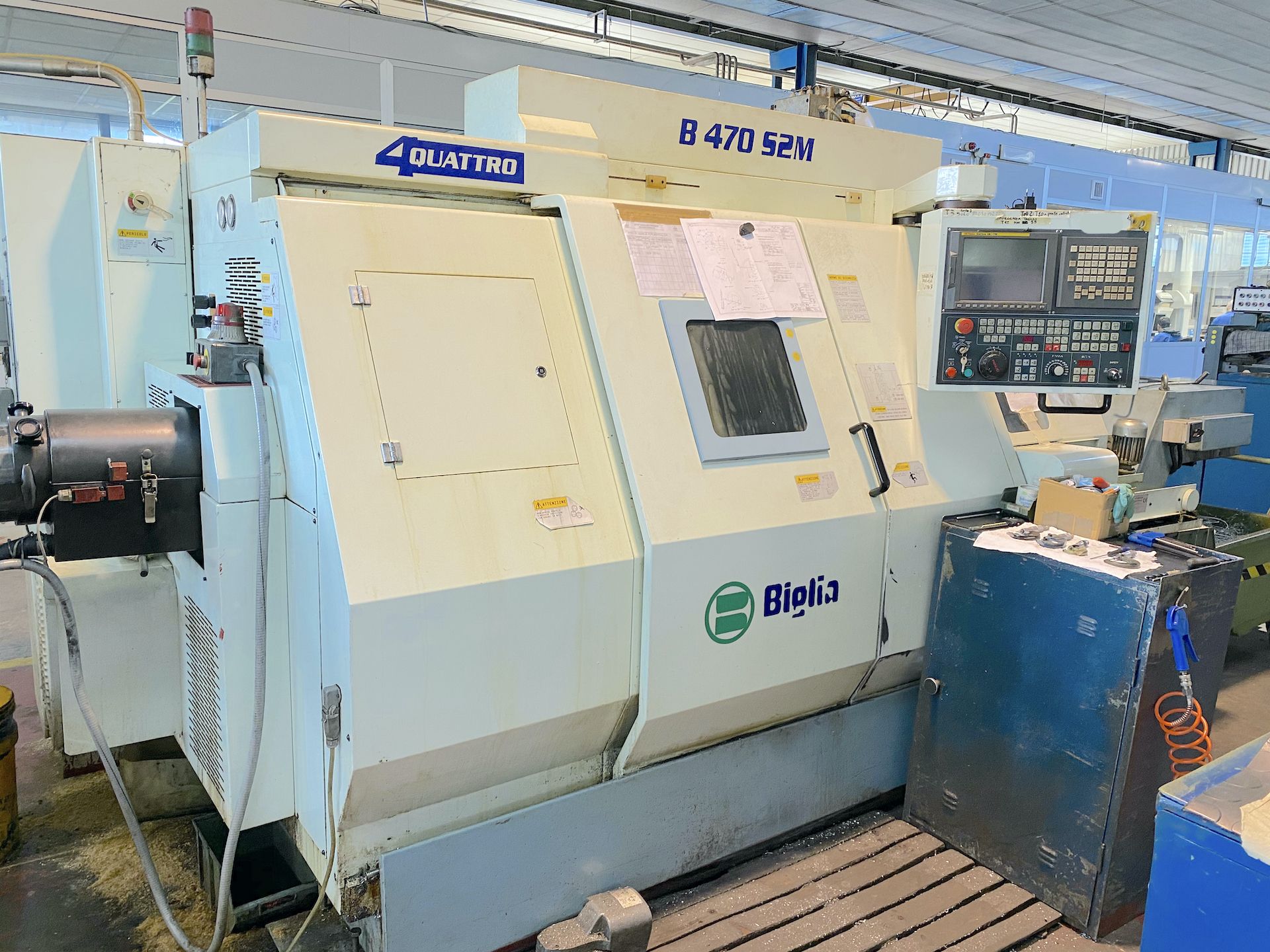

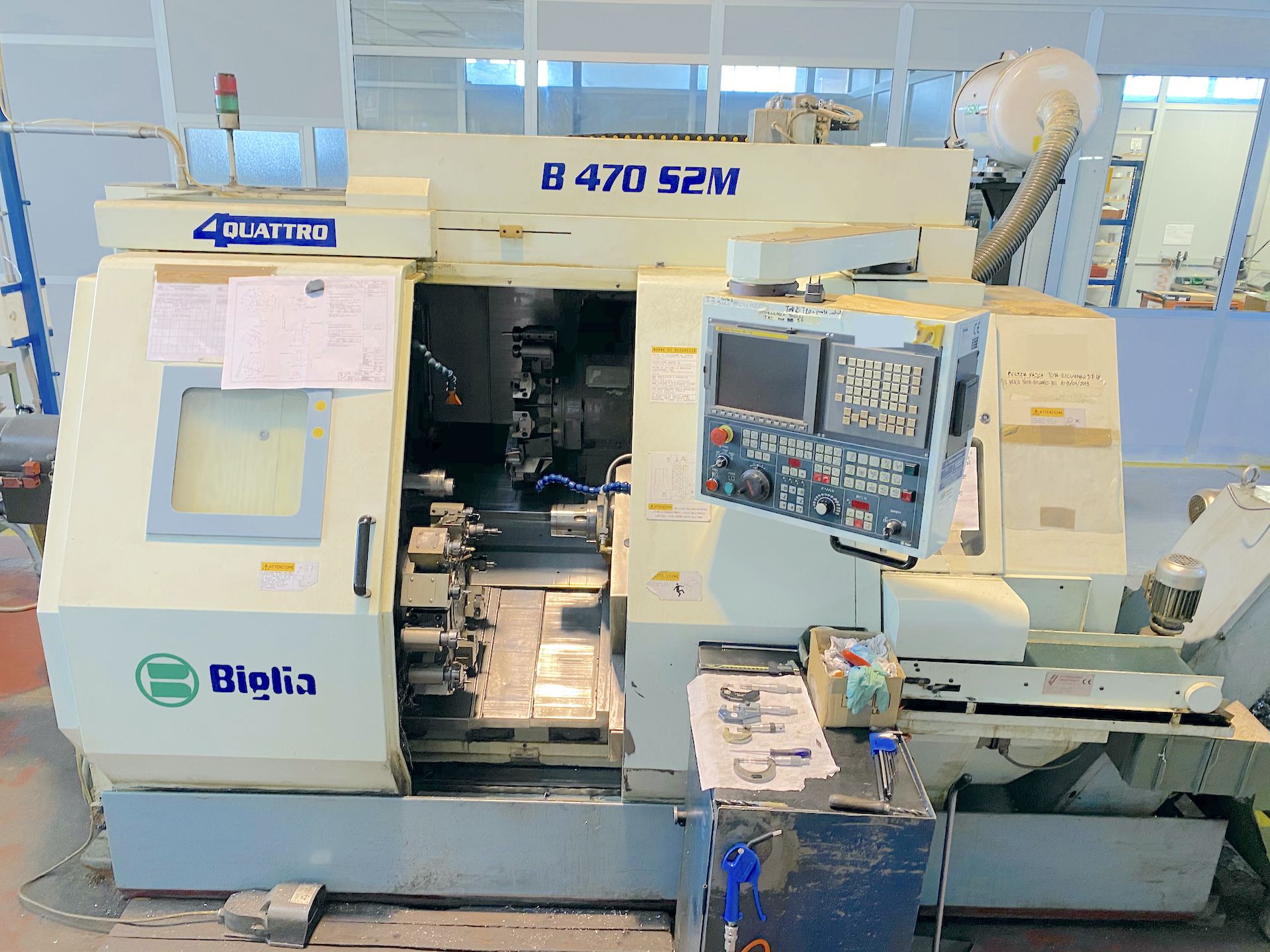

B470 S2M
Capacità
ø520x320 mmø20,47x12,60 in
Anno di costruzione
2005
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
65 mm2,56 in
Max diametro lavorable da ripresa
250 mm9,84 in
CNC
CNC

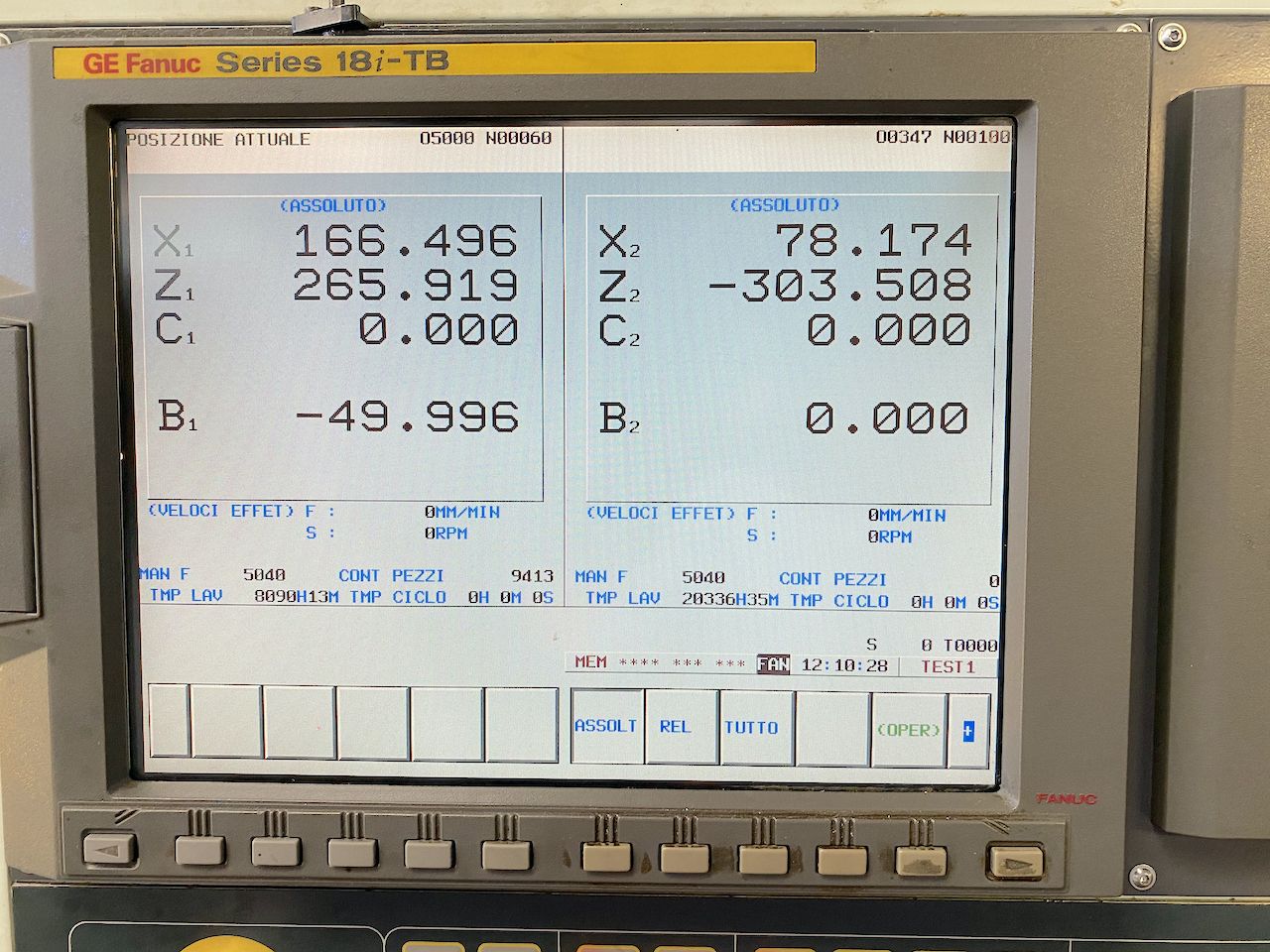

Fanuc 18i-TB
Note
Easy biglia Cycles

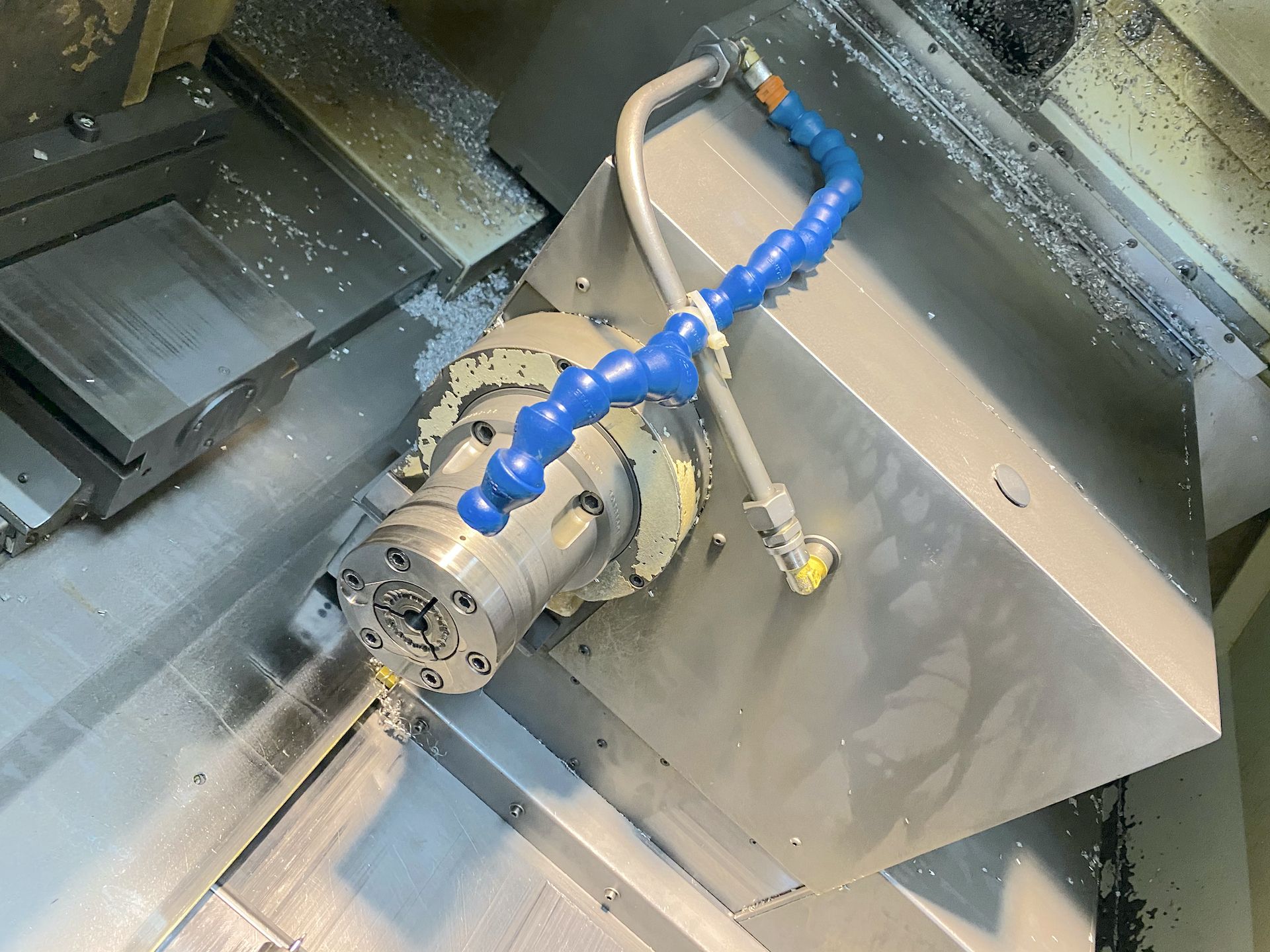

MANDRINO PRINCIPALE
Velocità rotazione max
4000 rpm
Naso mandrino
ASA6”
Foro mandrino
80 mm3,15 in
Diametro interno cuscinetti
110 mm4,33 in
Potenza max
26 Kw
Risoluzione asse C
0,001 °

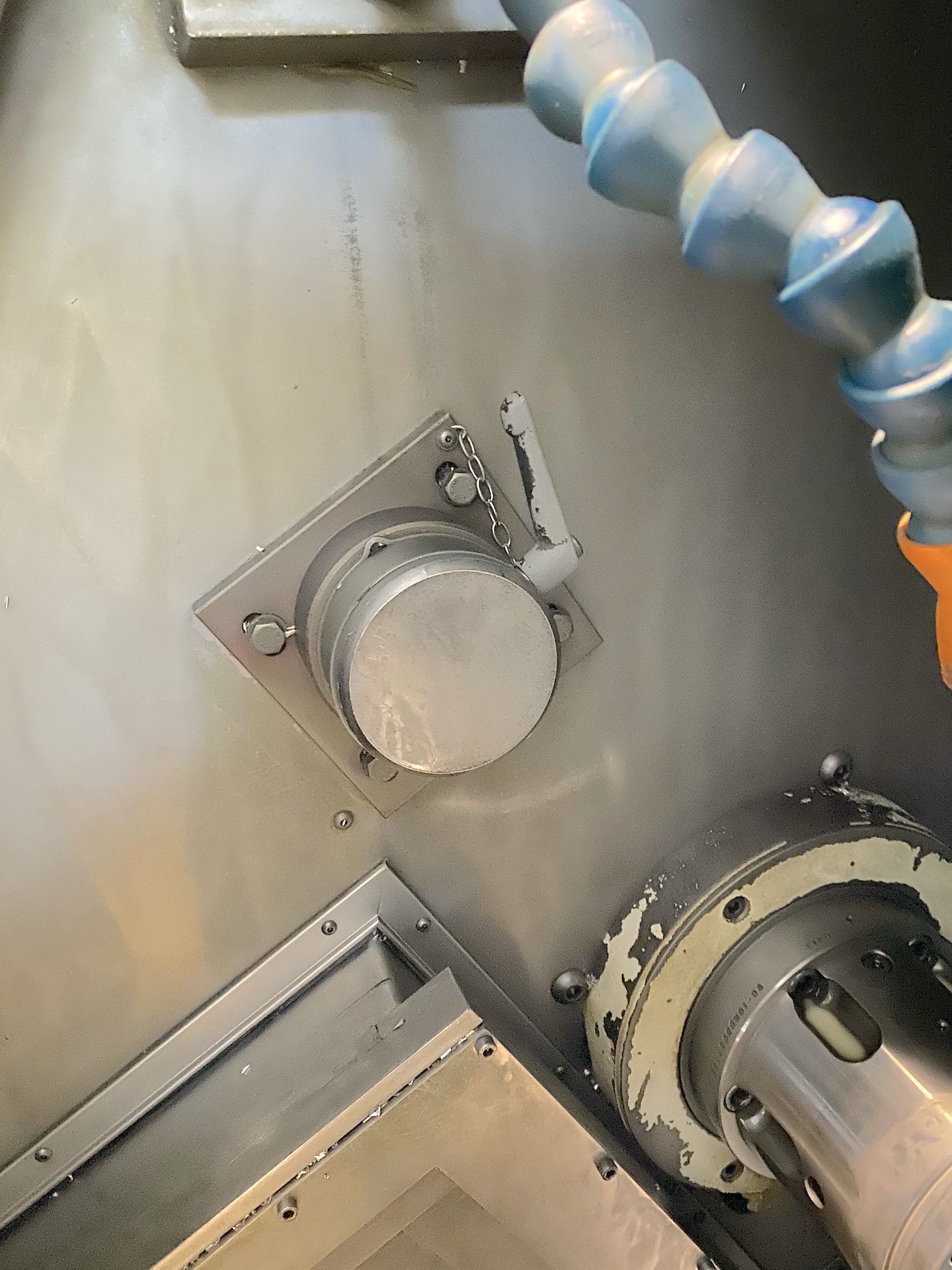

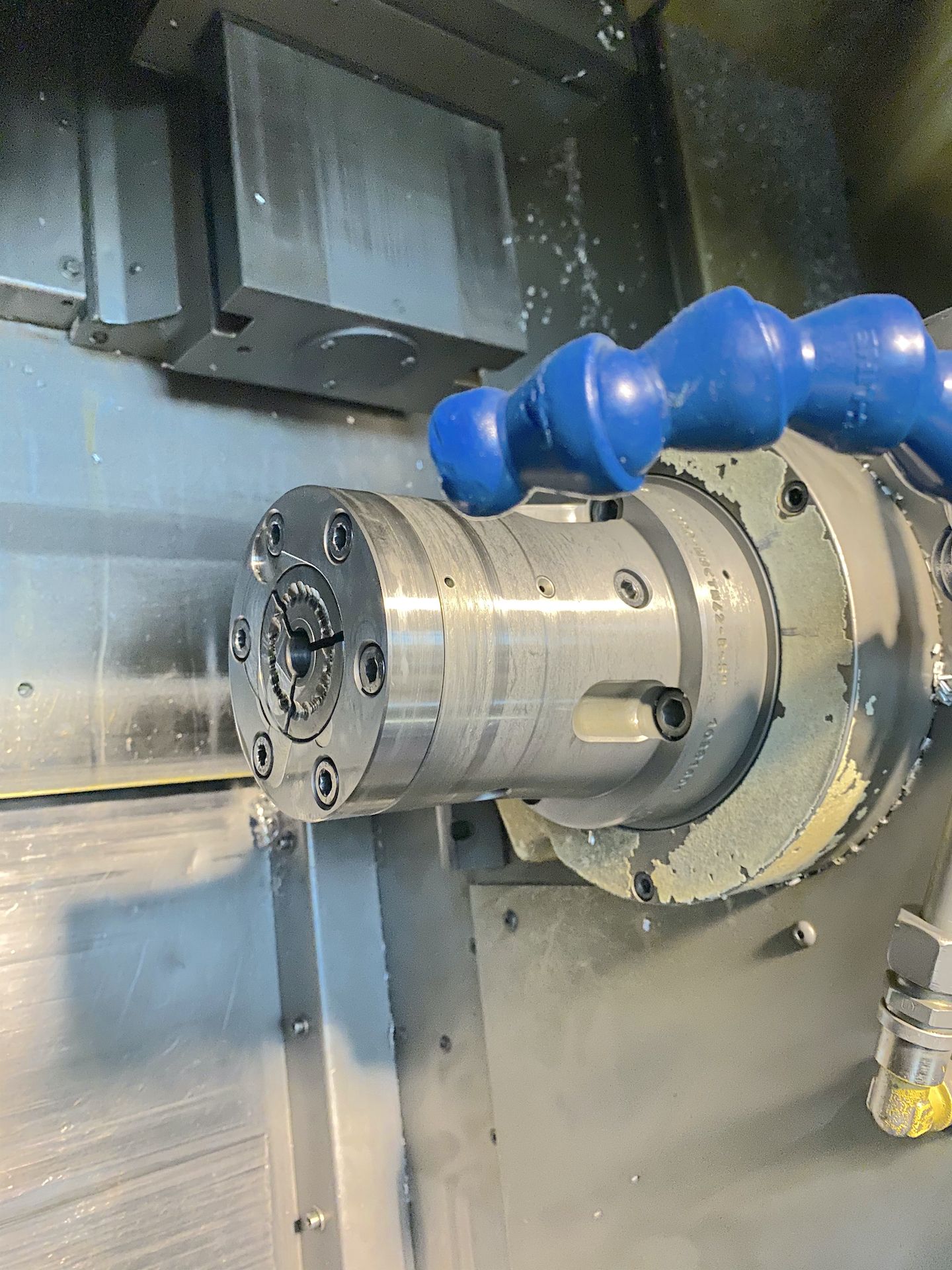

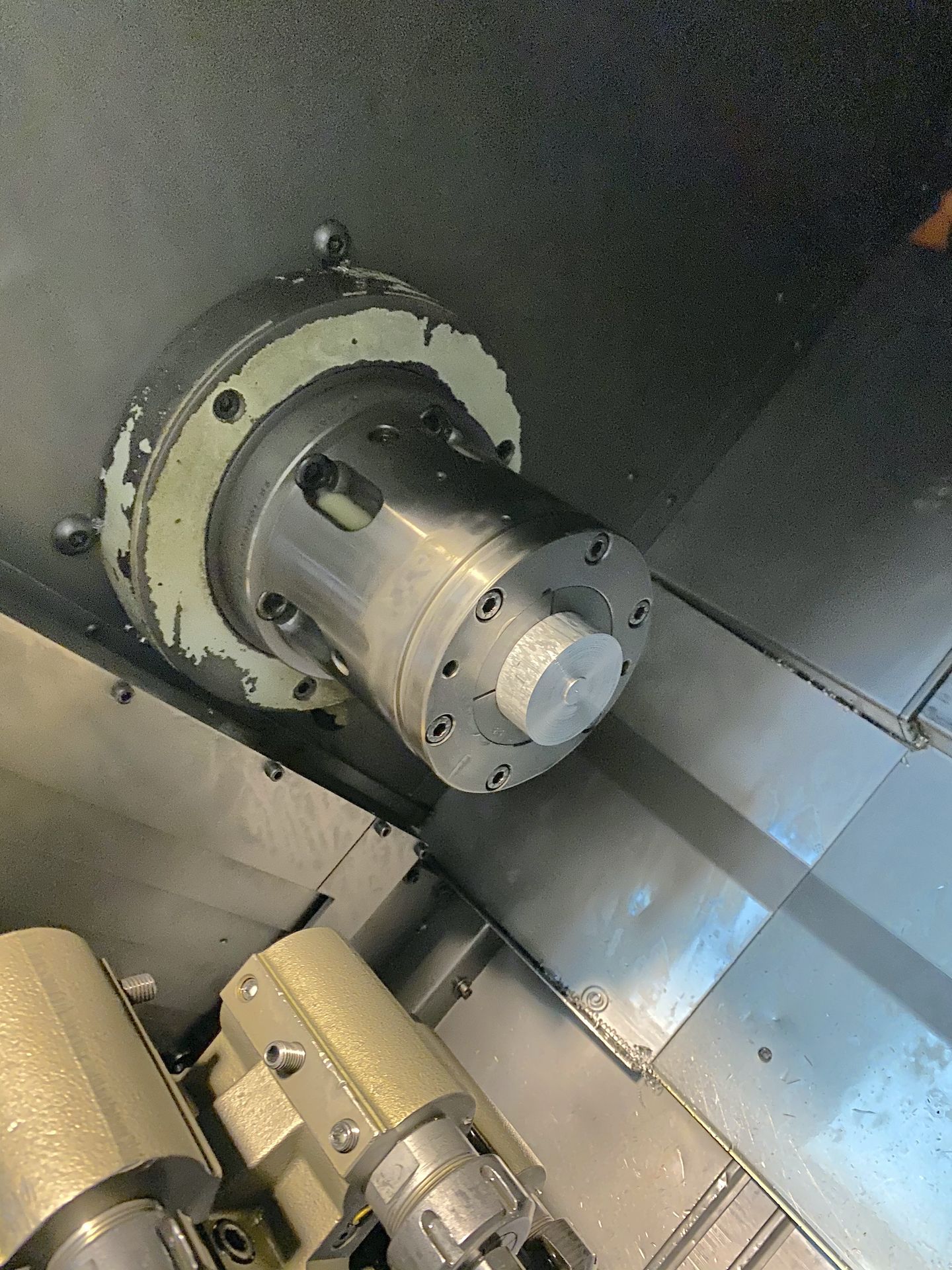

CONTROMANDRINO
Velocità rotazione max
4000 rpm
Naso mandrino
ASA5”
Foro mandrino
55 mm2,17 in
Diametro interno cuscinetti
80 mm3,15 in
Potenza max
11 Kw
Risoluzione asse C
0,001 °
Posiziomento automatico asse B
420 mm16,54 in
Rapido asse B
30 m/min1.181,10 ipm
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
3000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X
160 mm6,30 in
Rapido asse X
20 m/min787,40 ipm
Corsa asse Z
390 mm15,35 in
Rapido asse Z
4 m/min157,48 ipm

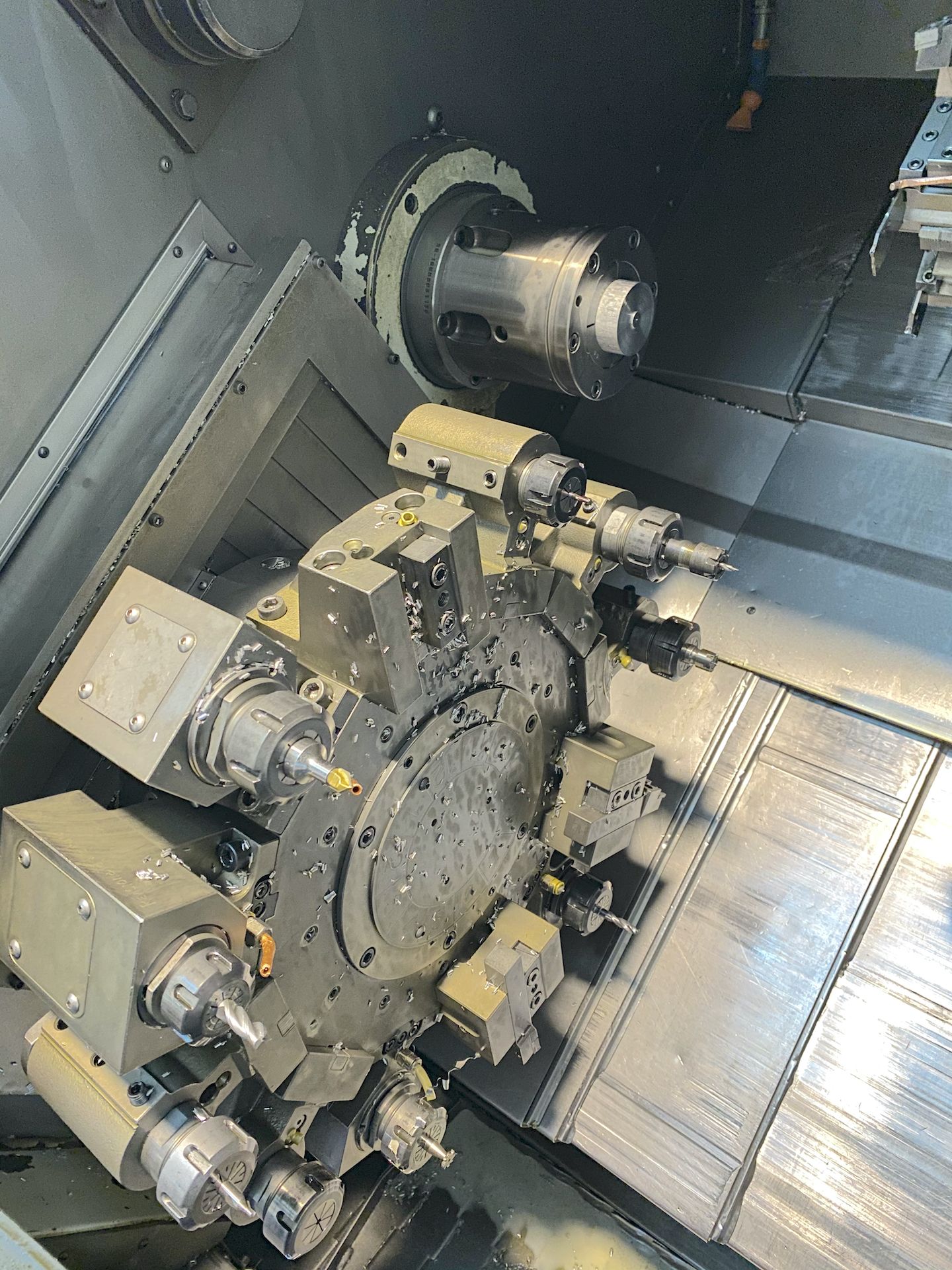

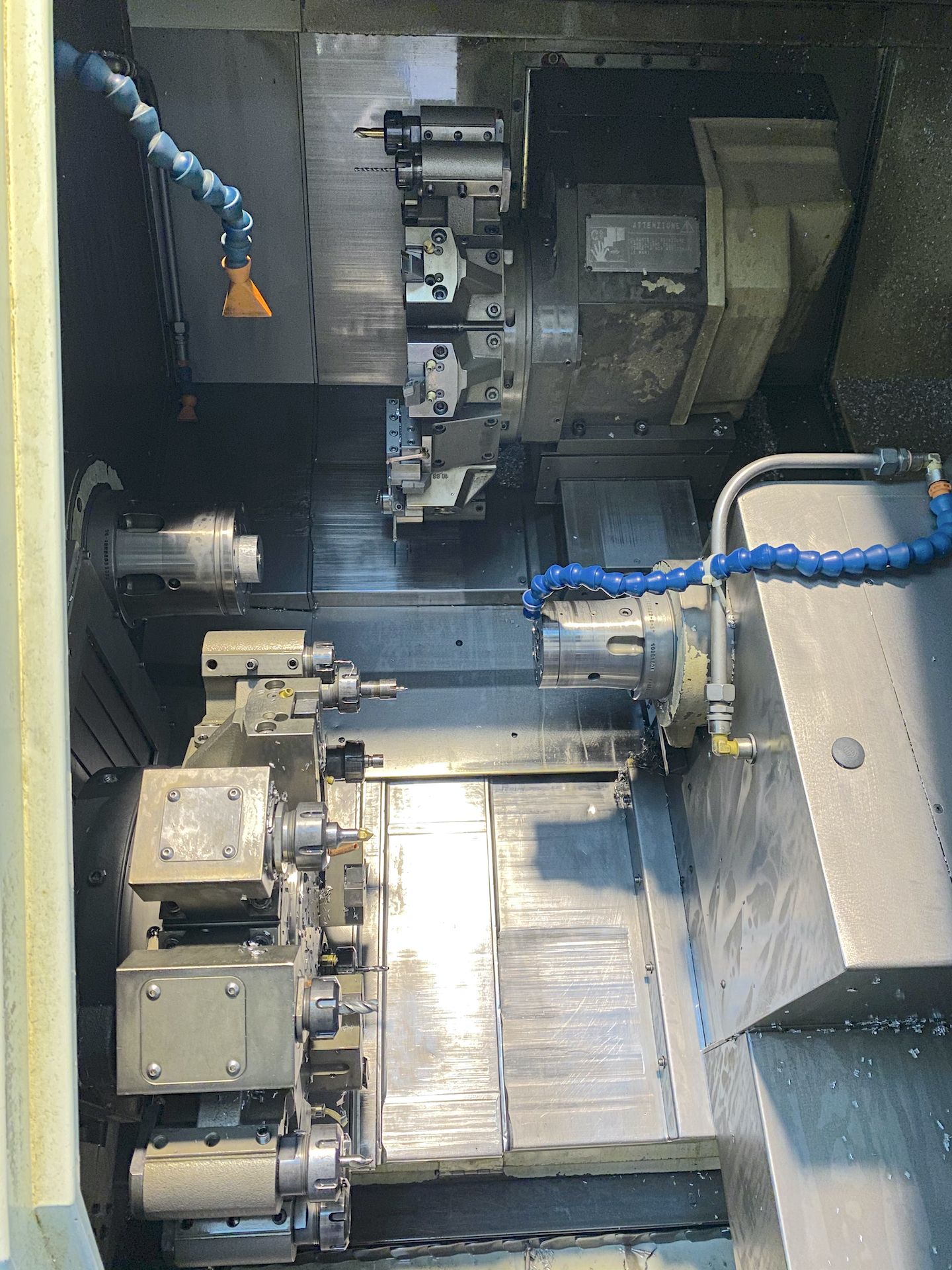

TORRETTA 2
Numero posizioni motorizzate
12
Tempo rotazione (1 pos)
0,15 sec.
Velocità utensili motorizzati
3000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X2
160 mm6,30 in
Rapido asse X2
12 m/min472,44 ipm
Corsa asse Z2
240 mm9,45 in
Rapido asse Z2
20 m/min787,40 ipm
BANCO INCLINATO
Inclinazione
30 °
EXTRA
Peso totale macchina
6700 Kg
Ingombri Macchina
4150x2100x2200 mm163,39x82,68x86,61 in
Portautensili fissi
4
Portautensili motorizzati
4
Autocentrante

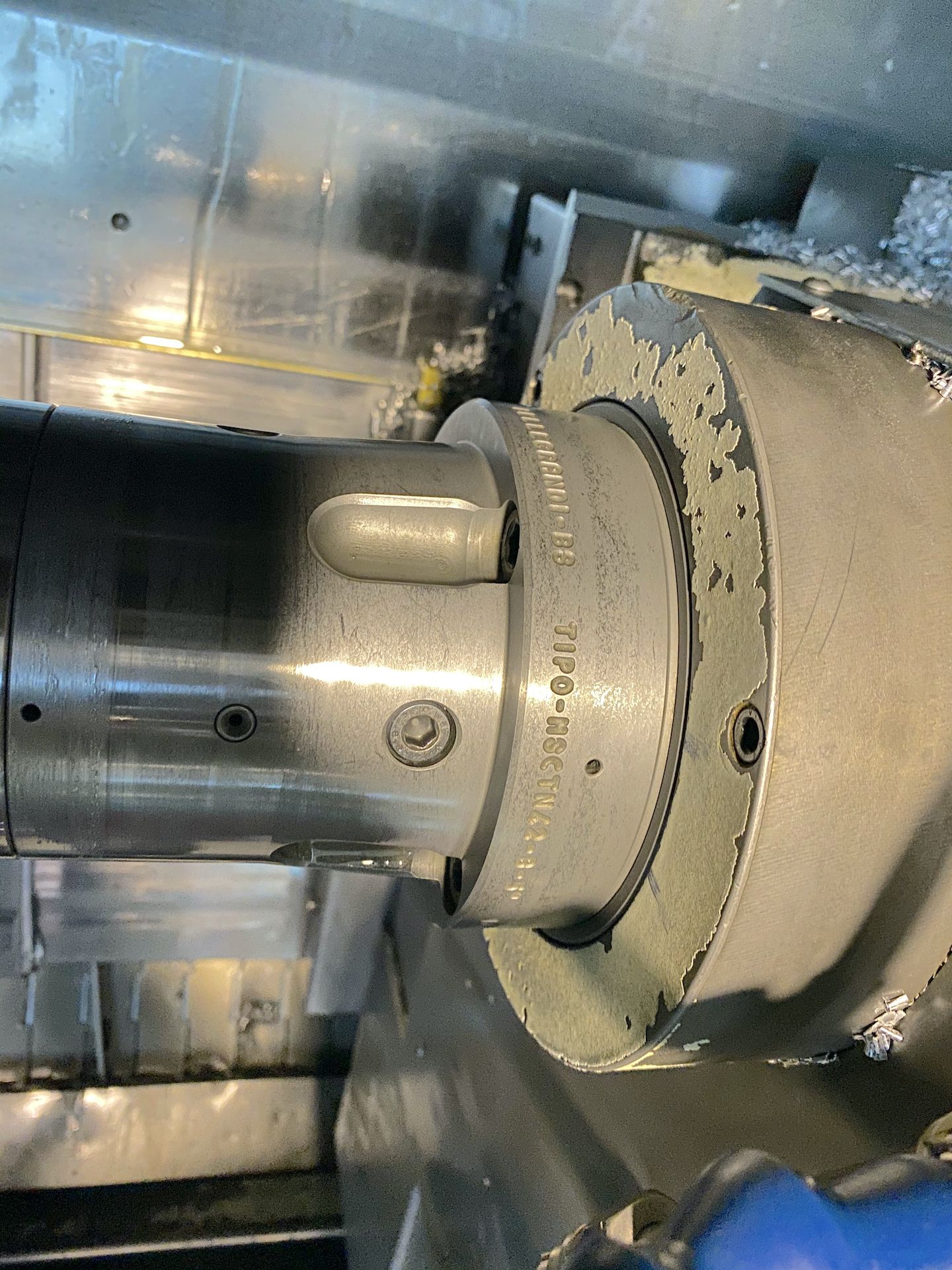

Portapinze su mandrino e contromandrino

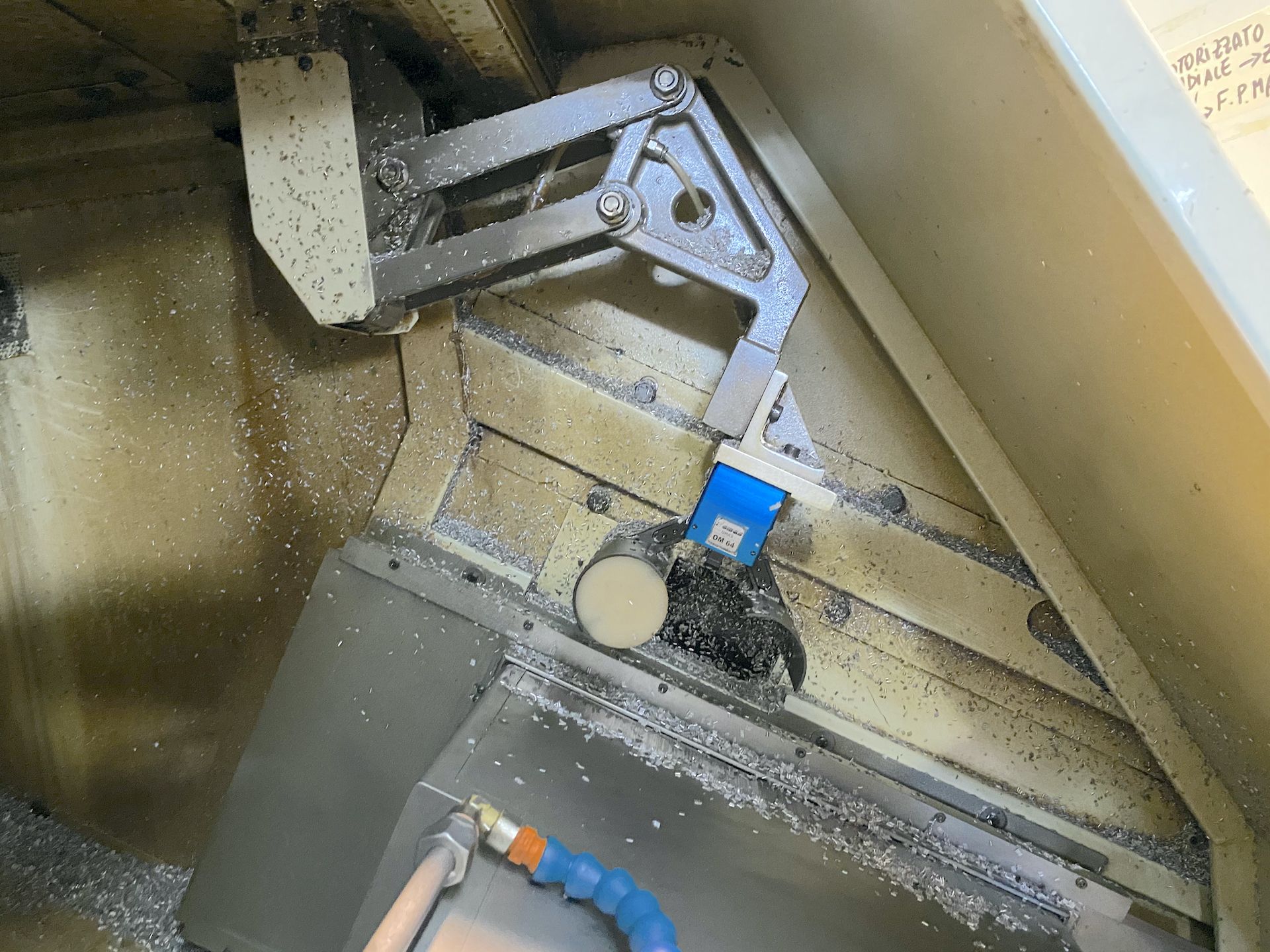

Robot scarico pezzo
si, programmabile da CNC, automatico, in tempo mascherato
Evacuatore truciolo
si
Nastro scarico pezzo
Sì

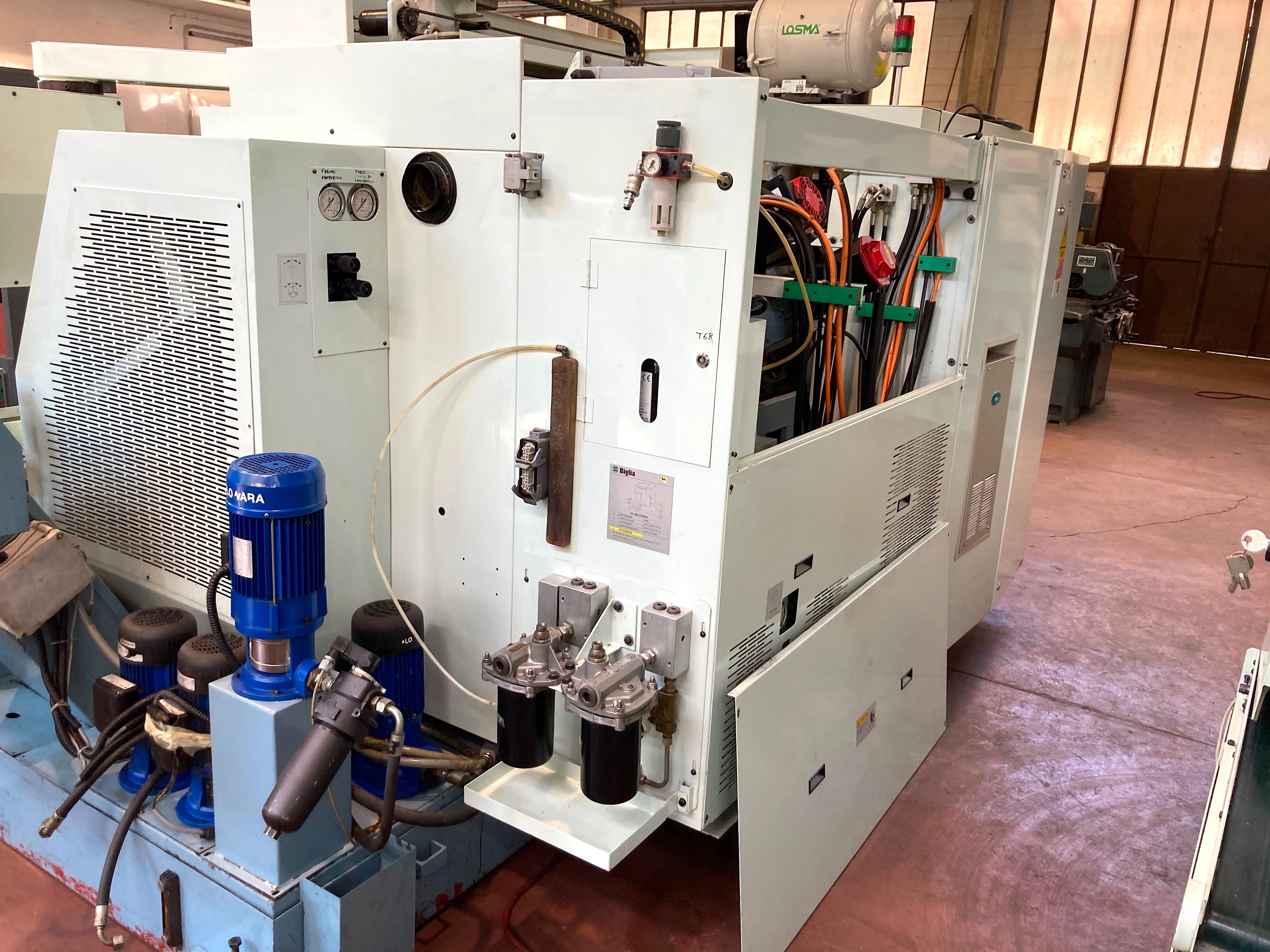

Pompa refrigerante
n.1 pompa 18 Bar alta-bassa pressione, n.1 pompa 4 bar per lavaggi

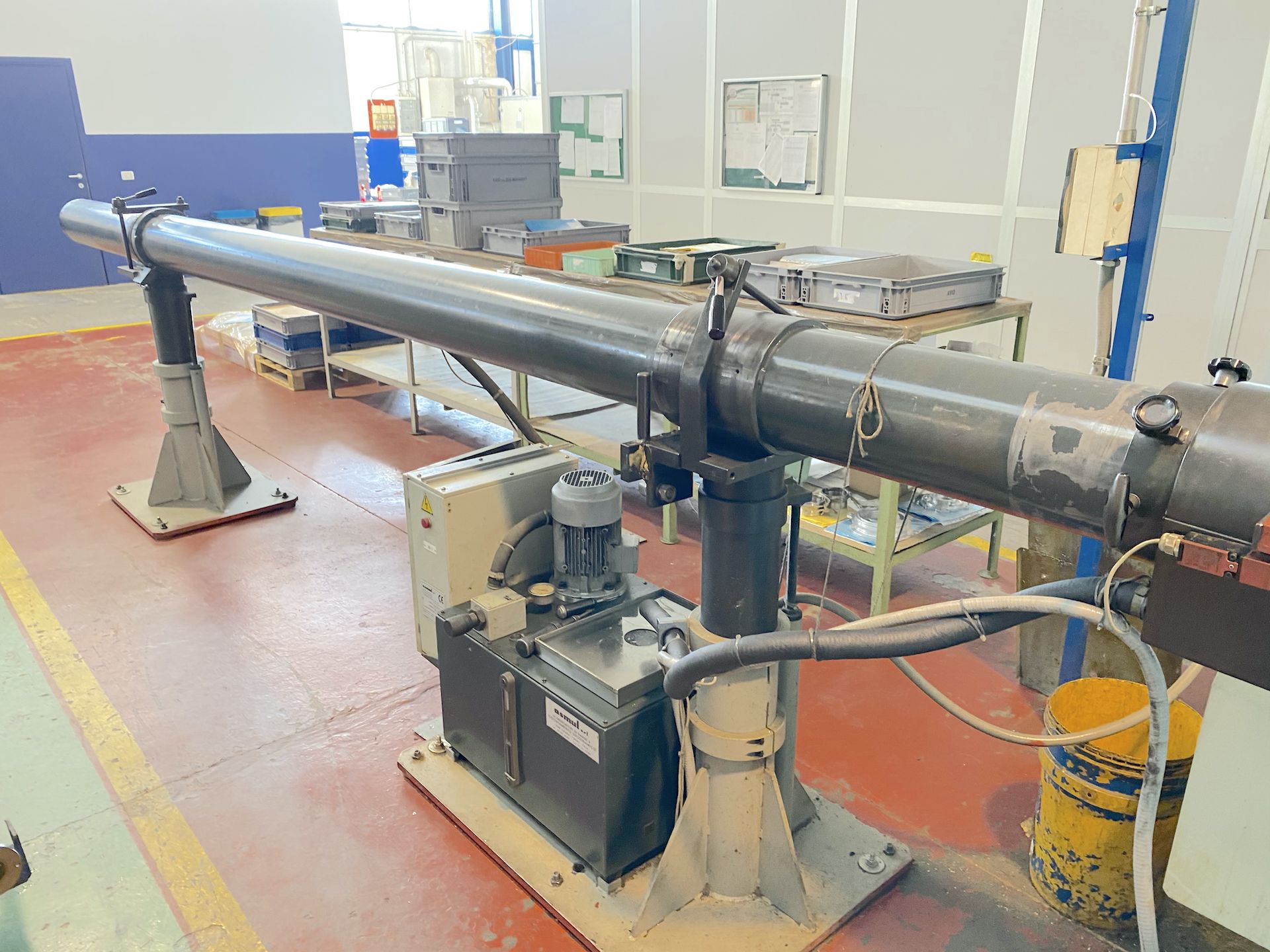

Spingi barra
Si
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì

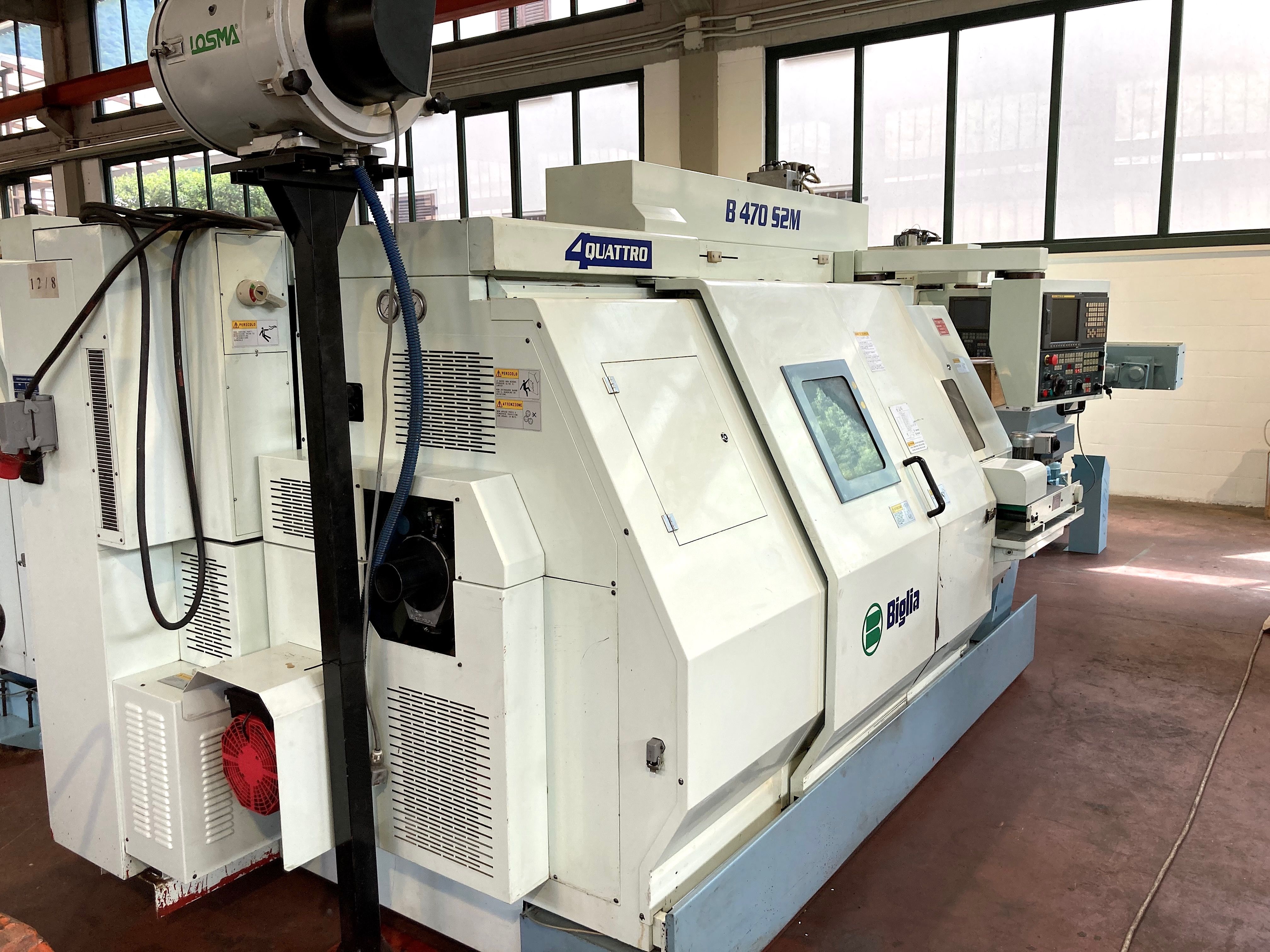

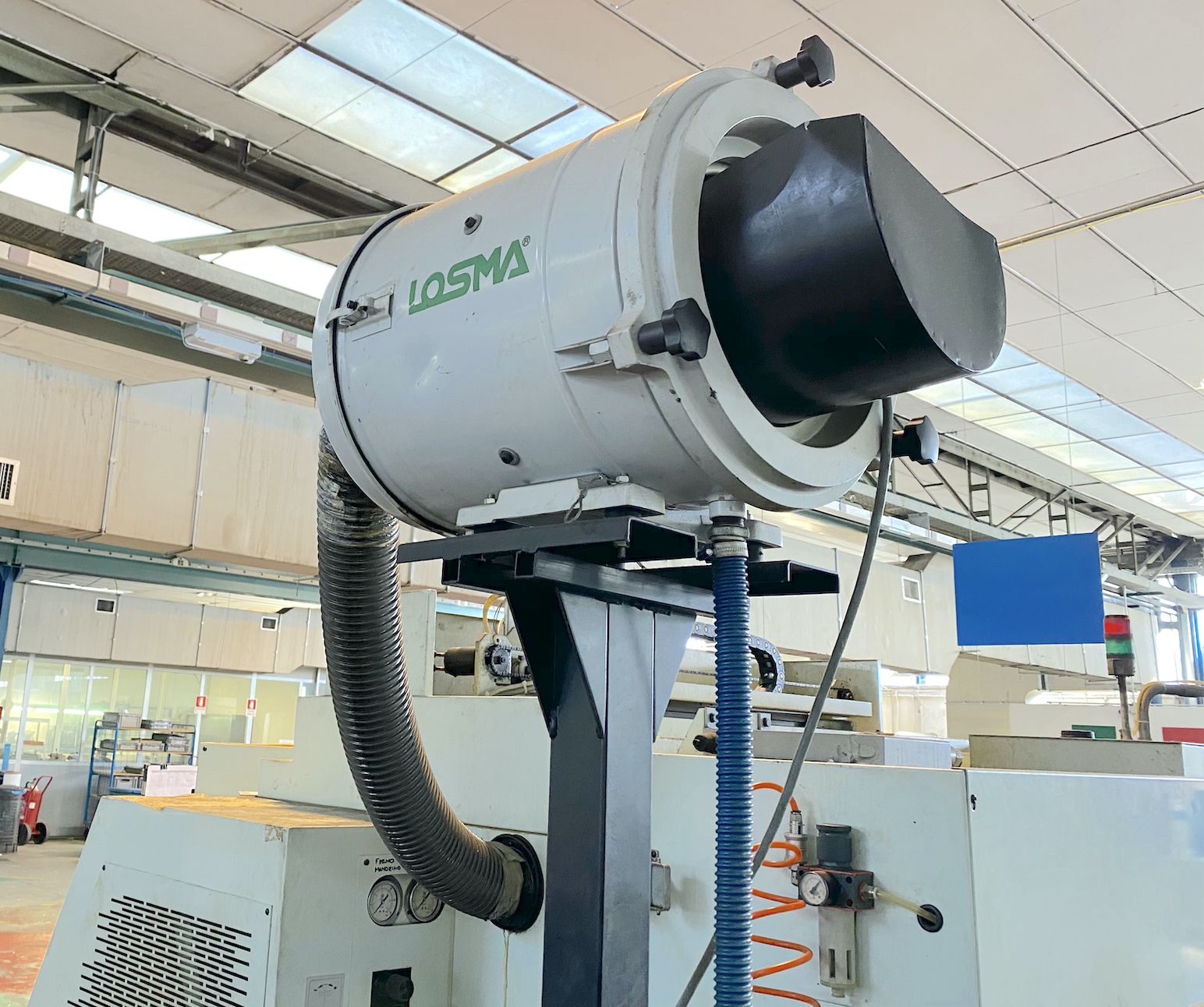

Aspiratore fumi
Sì
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
