Categoria
Tornio
Tipo
CNC
Marca
Modello

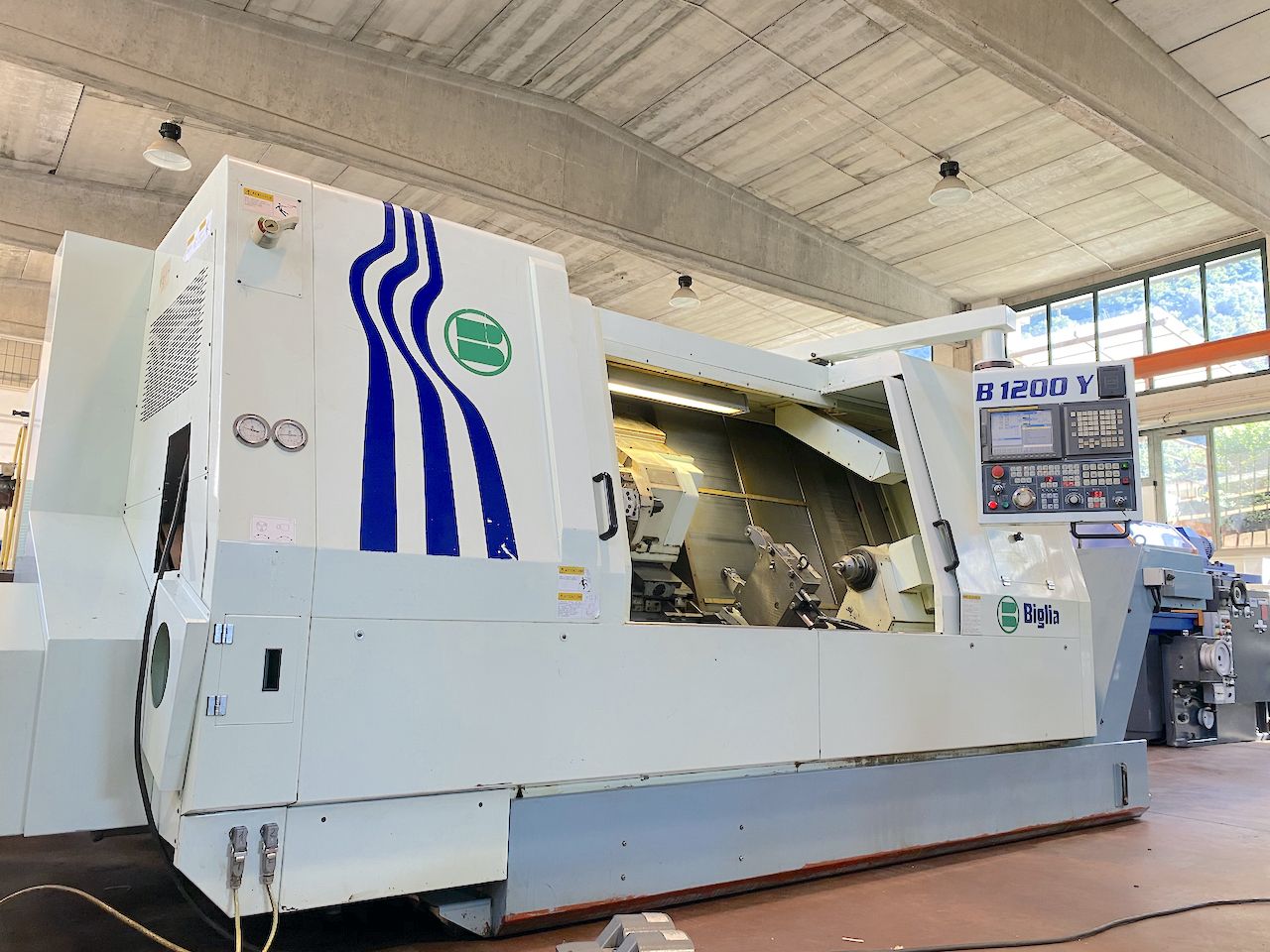

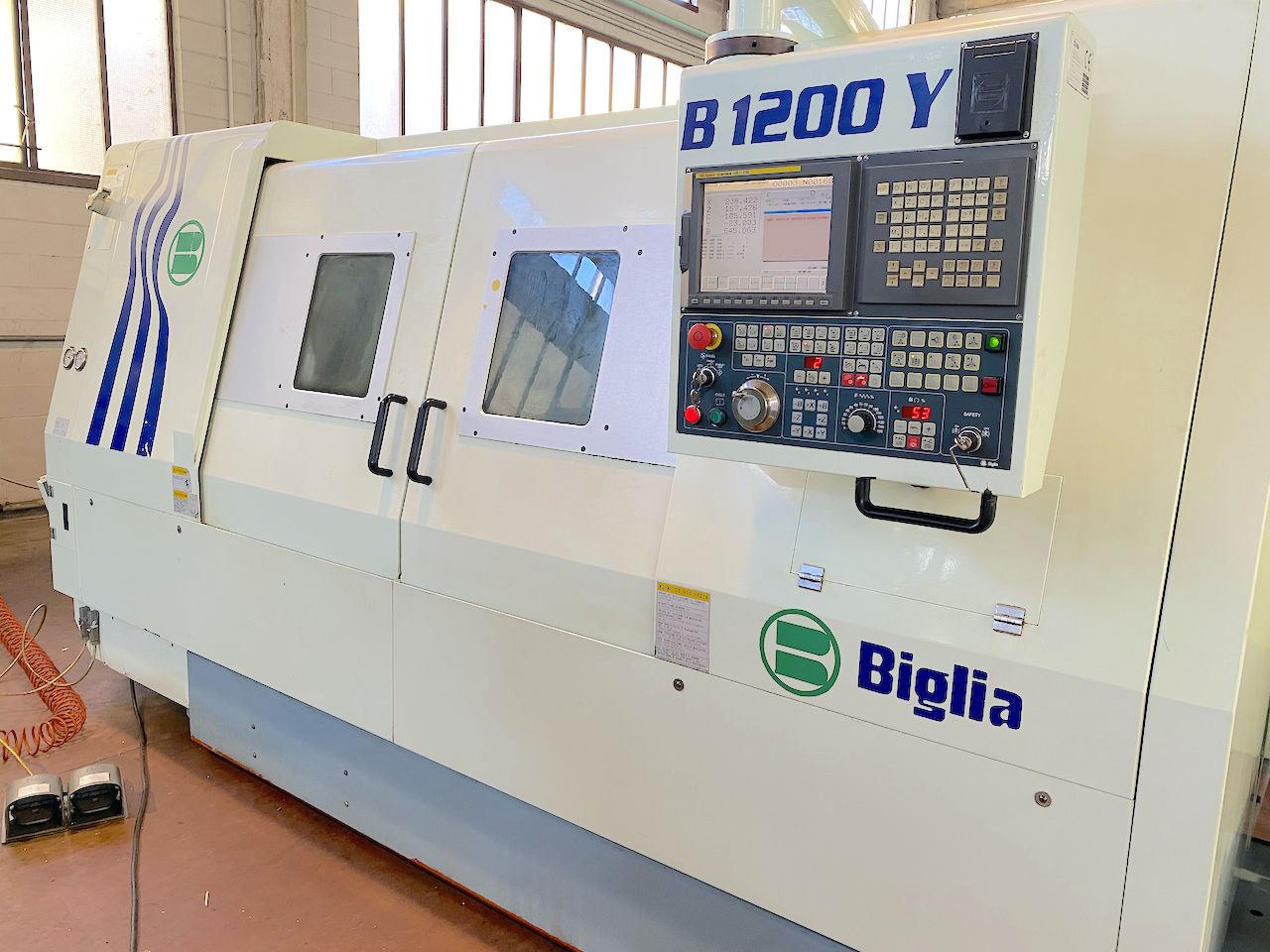

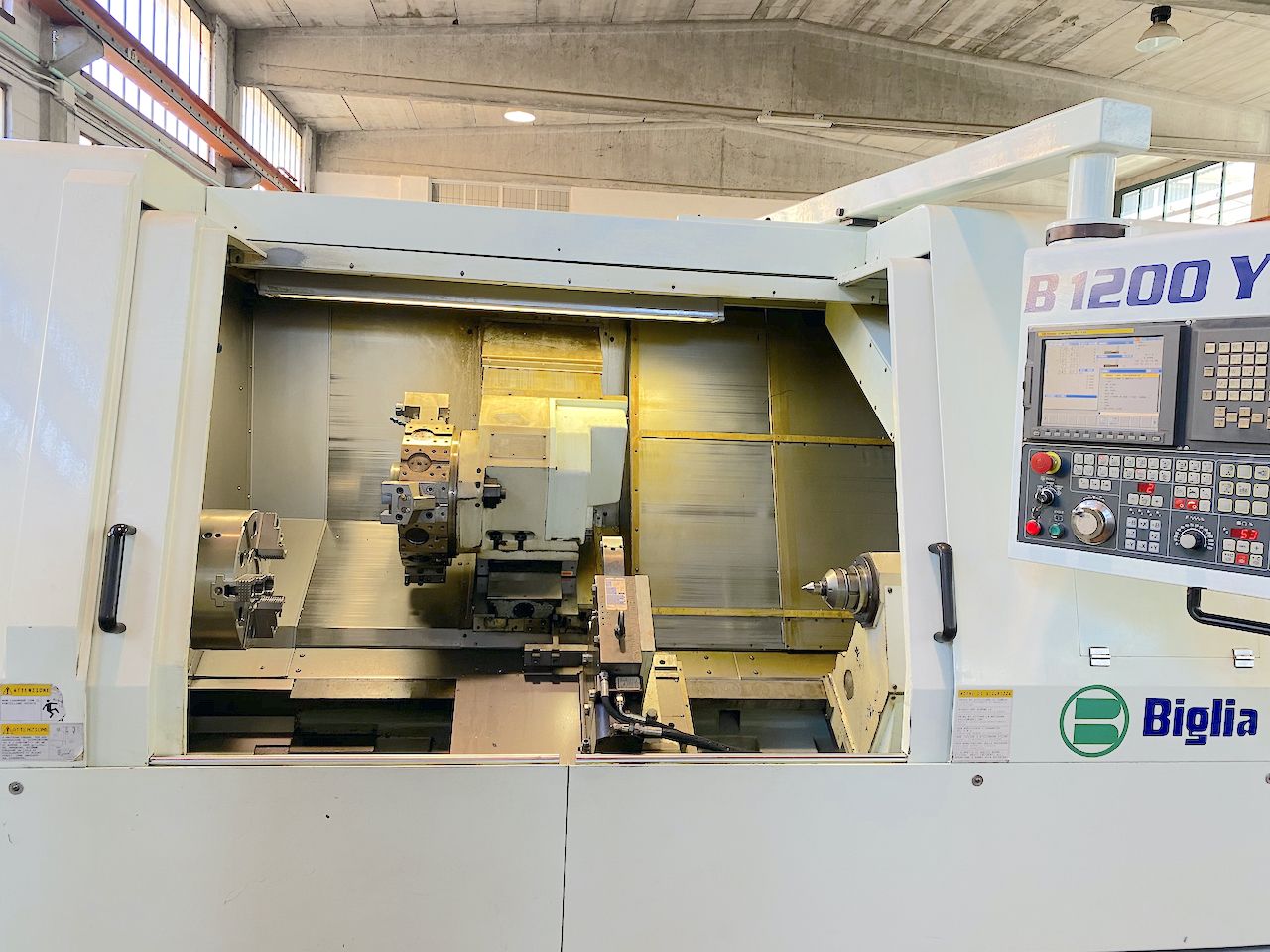

B1200Y
Capacità
ø700x1315 mmø27,56x51,77 in
Anno di costruzione
2005
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
92 mm3,62 in
Max diametro lavorable da ripresa
410 mm16,14 in
Max diametro tornibile sul banco
700 mm27,56 in
Max lunghezza lavorabile
1315 mm51,77 in

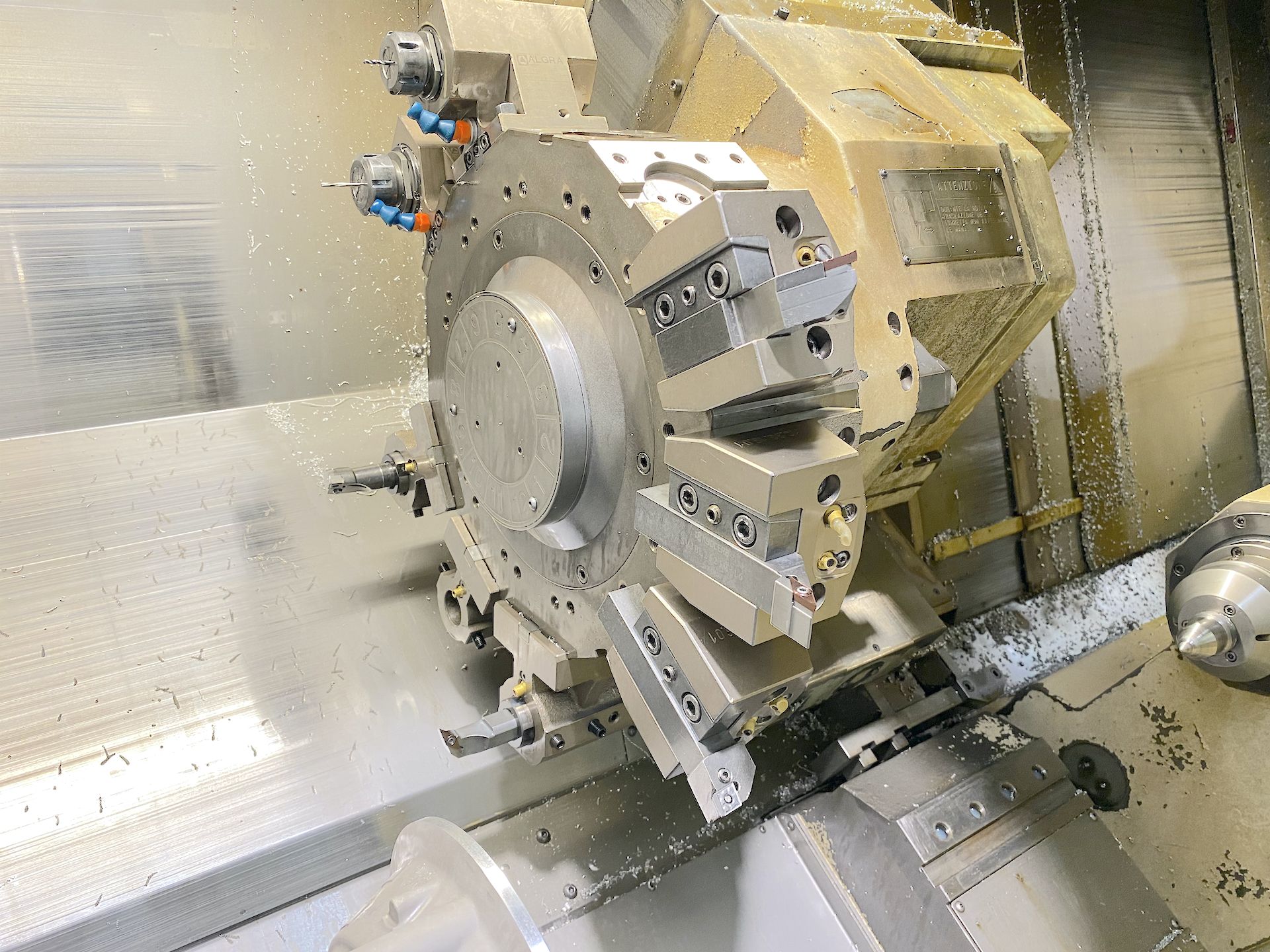

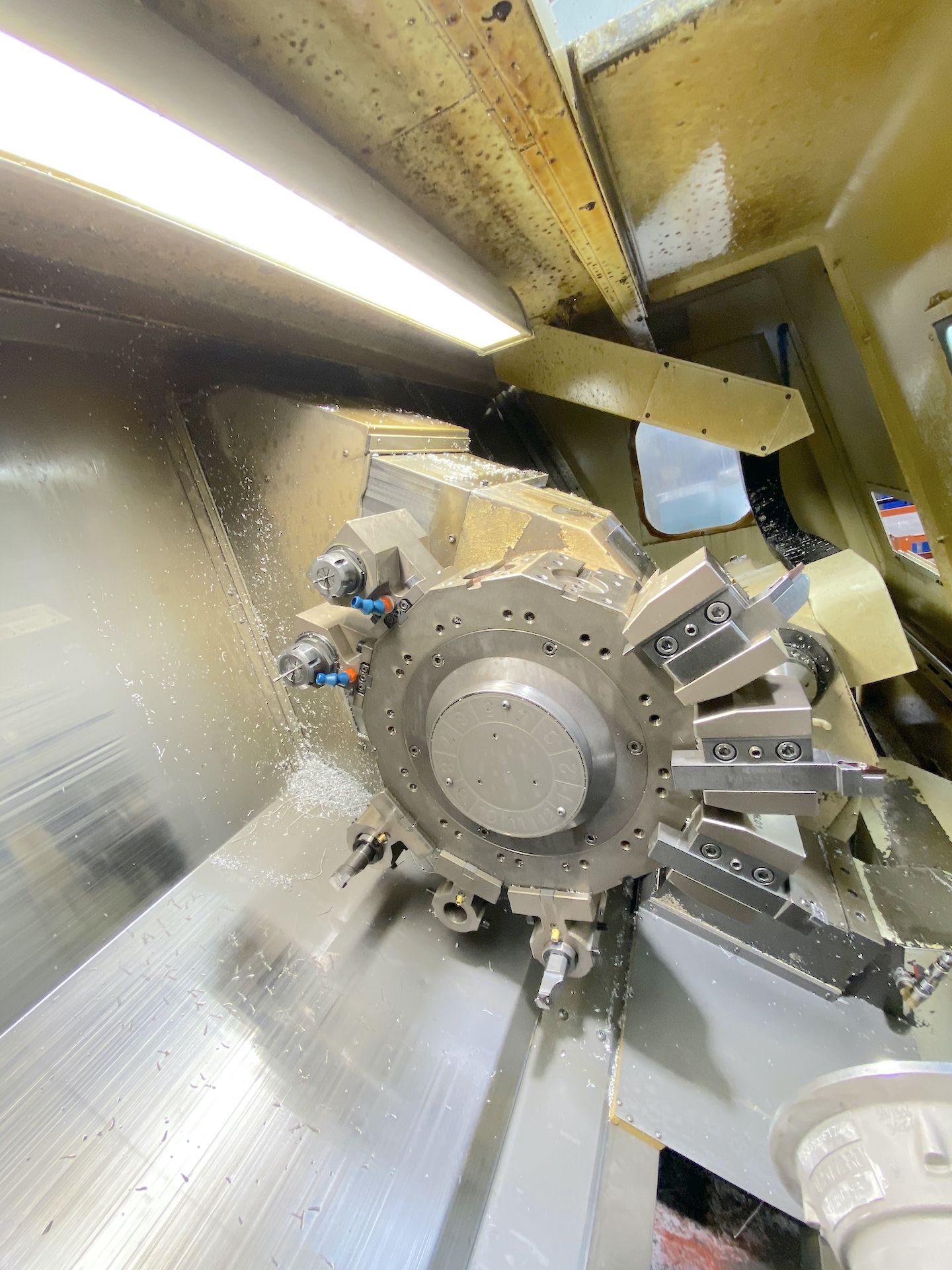

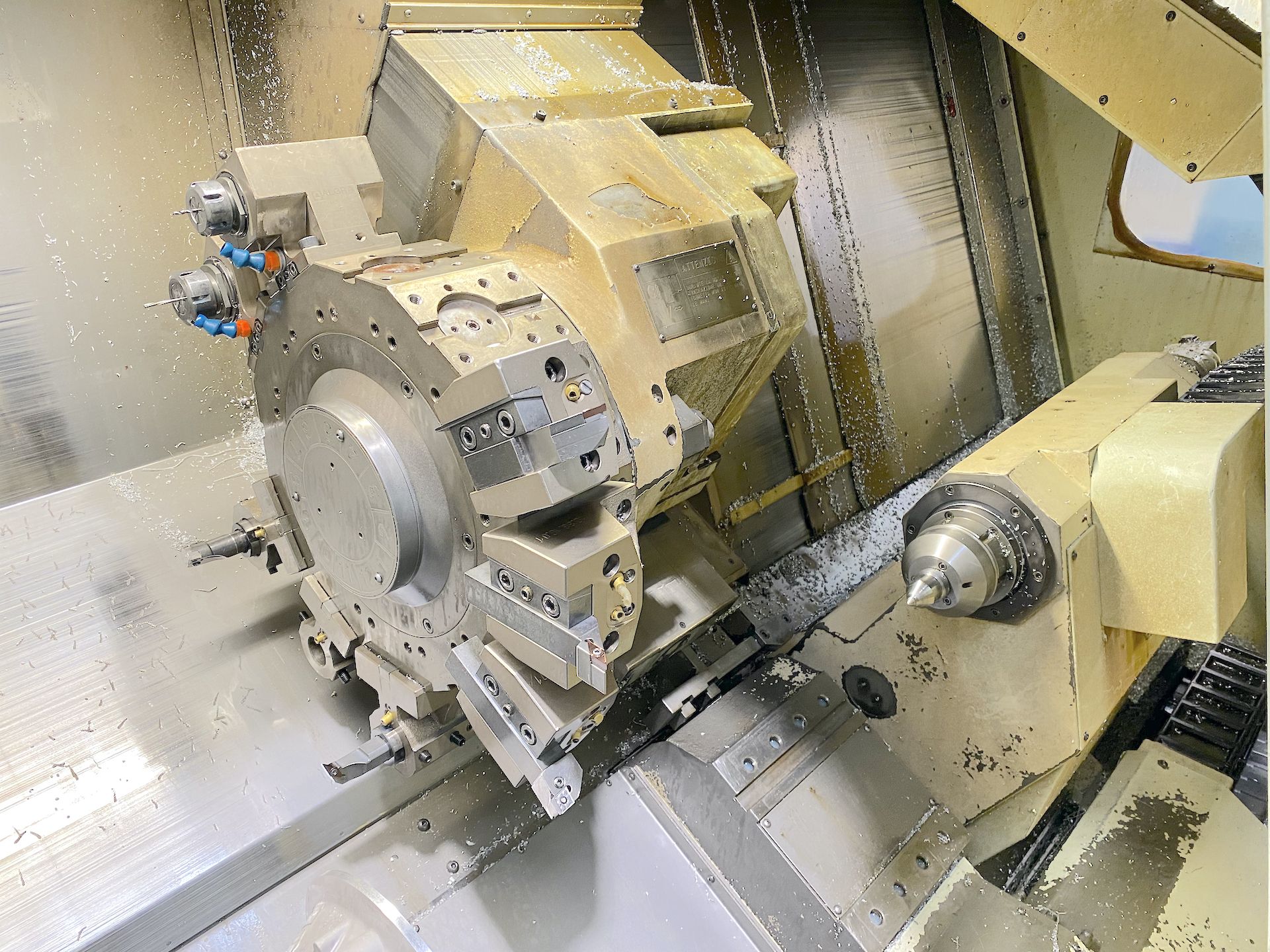

Numero posizioni
12
Numero posizioni motorizzate
12
Potenza utensili motorizzati
5,5 Kw
Coppia utensili motorizzati
70 Nm
Velocità utensili motorizzati
4000 rpm
Tempo rotazione (1 pos)
0,15 sec.
Corsa asse X
255 mm10,04 in
Rapido asse X
20 m/min787,40 ipm
Corsa asse Z
1315 mm51,77 in
Rapido asse Z
24 m/min944,88 ipm
Corsa asse Y
110 (+60/-50) mm4,33 (+2,36/-1,97) in
Rapido asse Y
7,5 m/min295,28 ipm

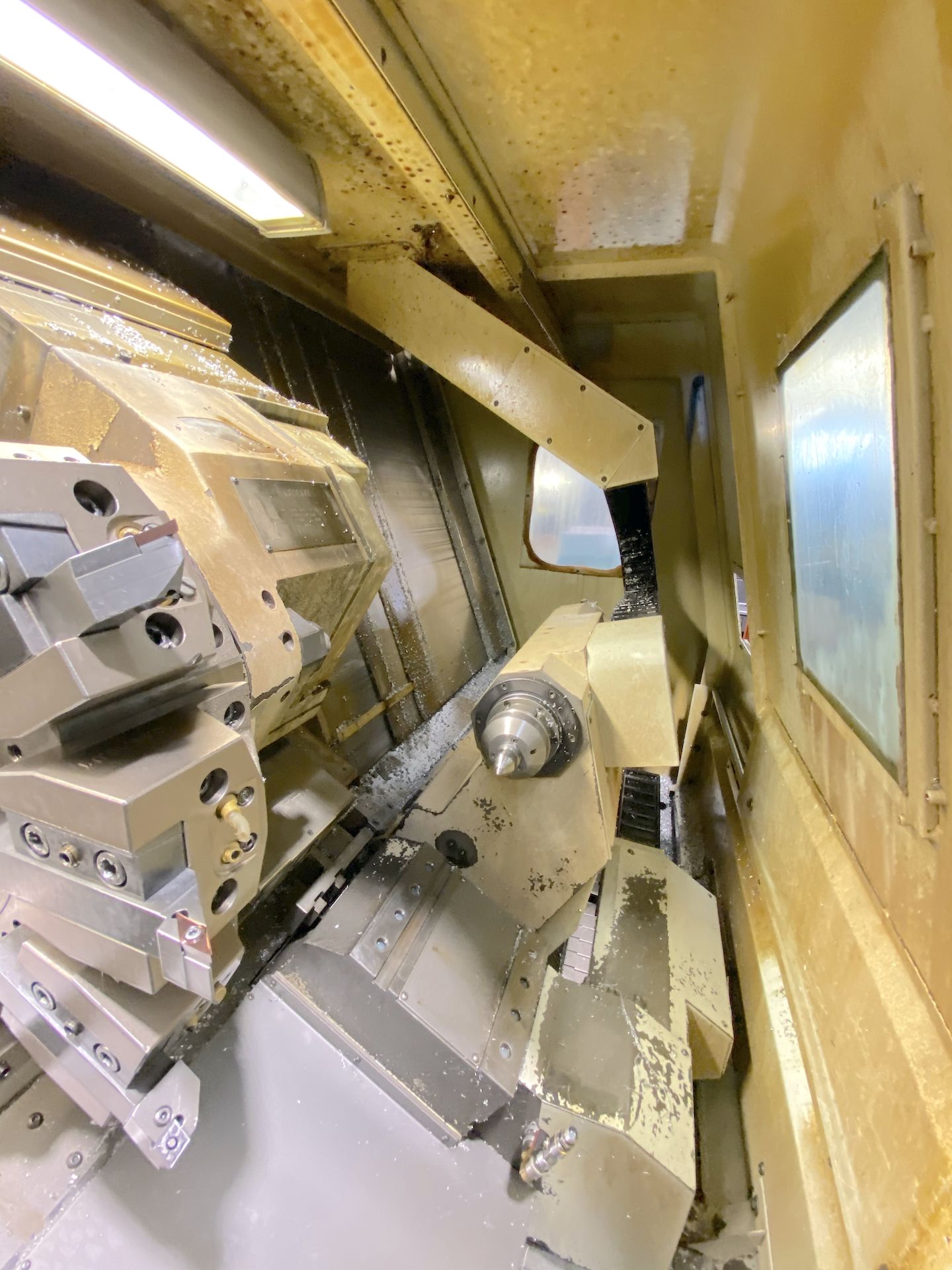

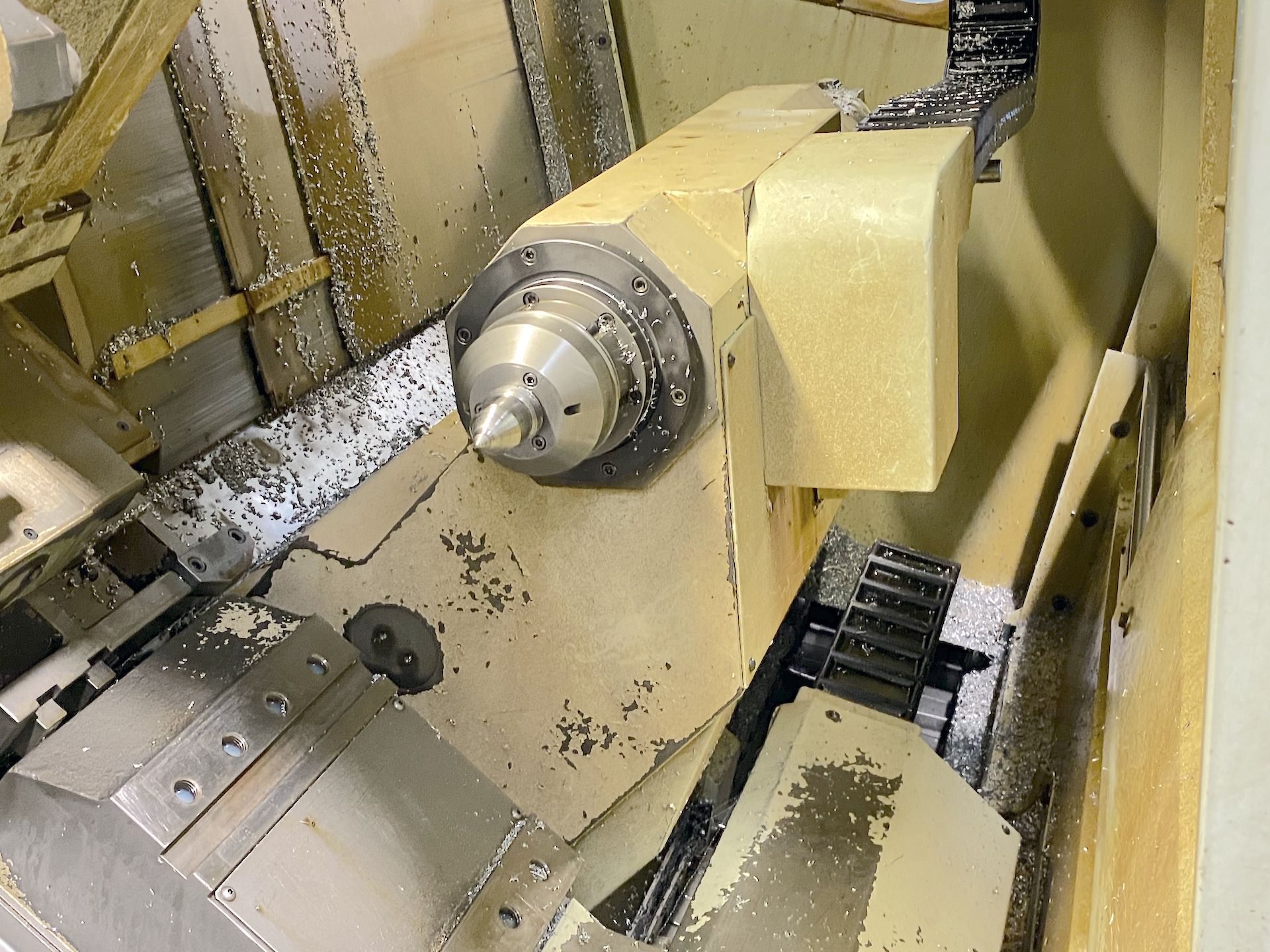

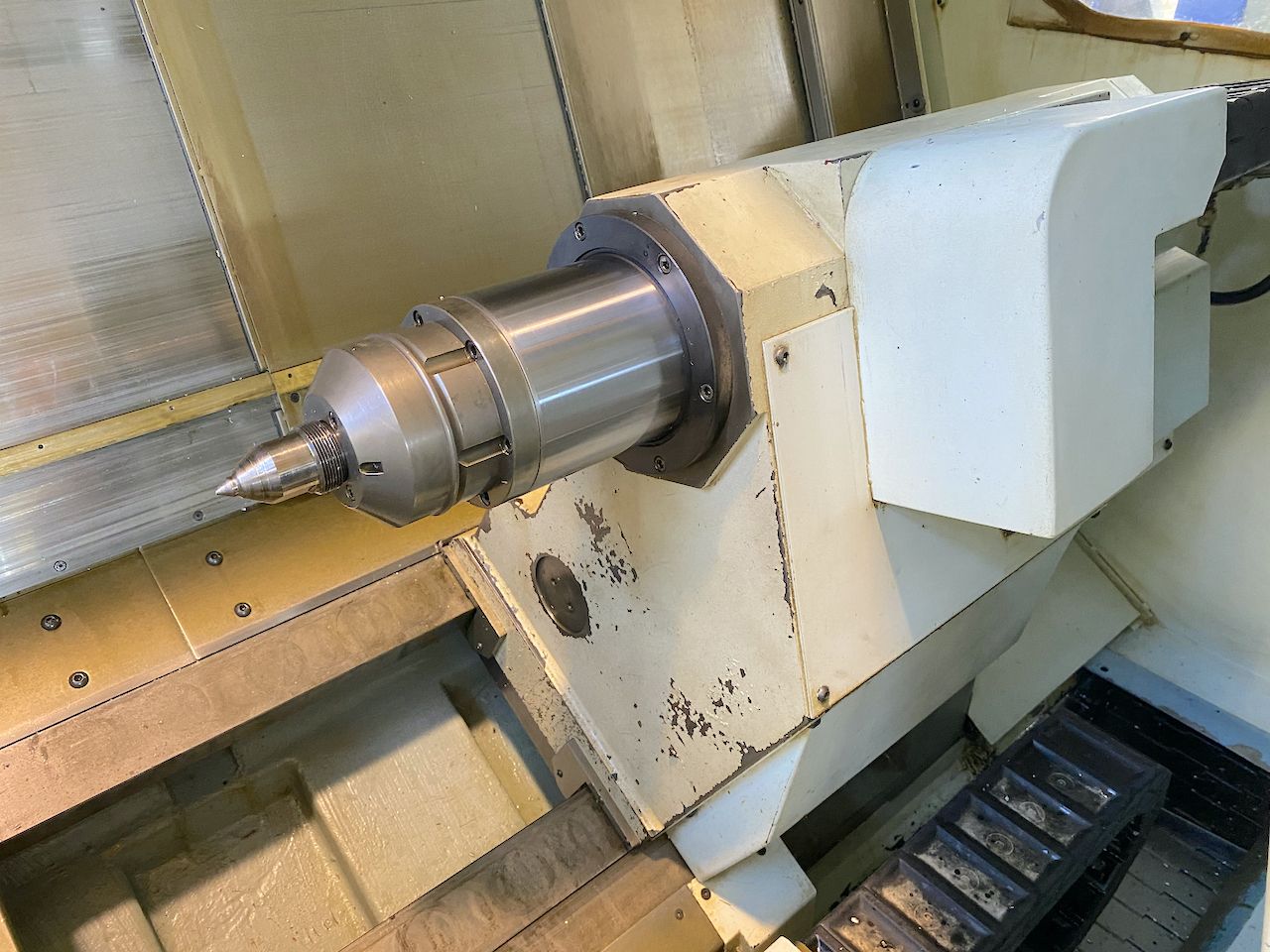

CONTROPUNTA
Diametro canotto
115 mm4,53 in
Corsa canotto
150 mm5,91 in
Cono
CM5
Corsa asse B
1200 mm47,24 in
MANDRINO PRINCIPALE
Velocità rotazione max
2800 rpm
Naso mandrino
ASA8”
Foro mandrino
111 mm4,37 in
Diametro interno cuscinetti
150 mm5,91 in
Diametro autocentrante
315 mm12,40 in
Potenza max
30 Kw
Coppia max
776 Nm
Risoluzione asse C
0,001 °
Velocità asse C
100 Rpm
Cambio Gamma
Elettronico
CNC
CNC

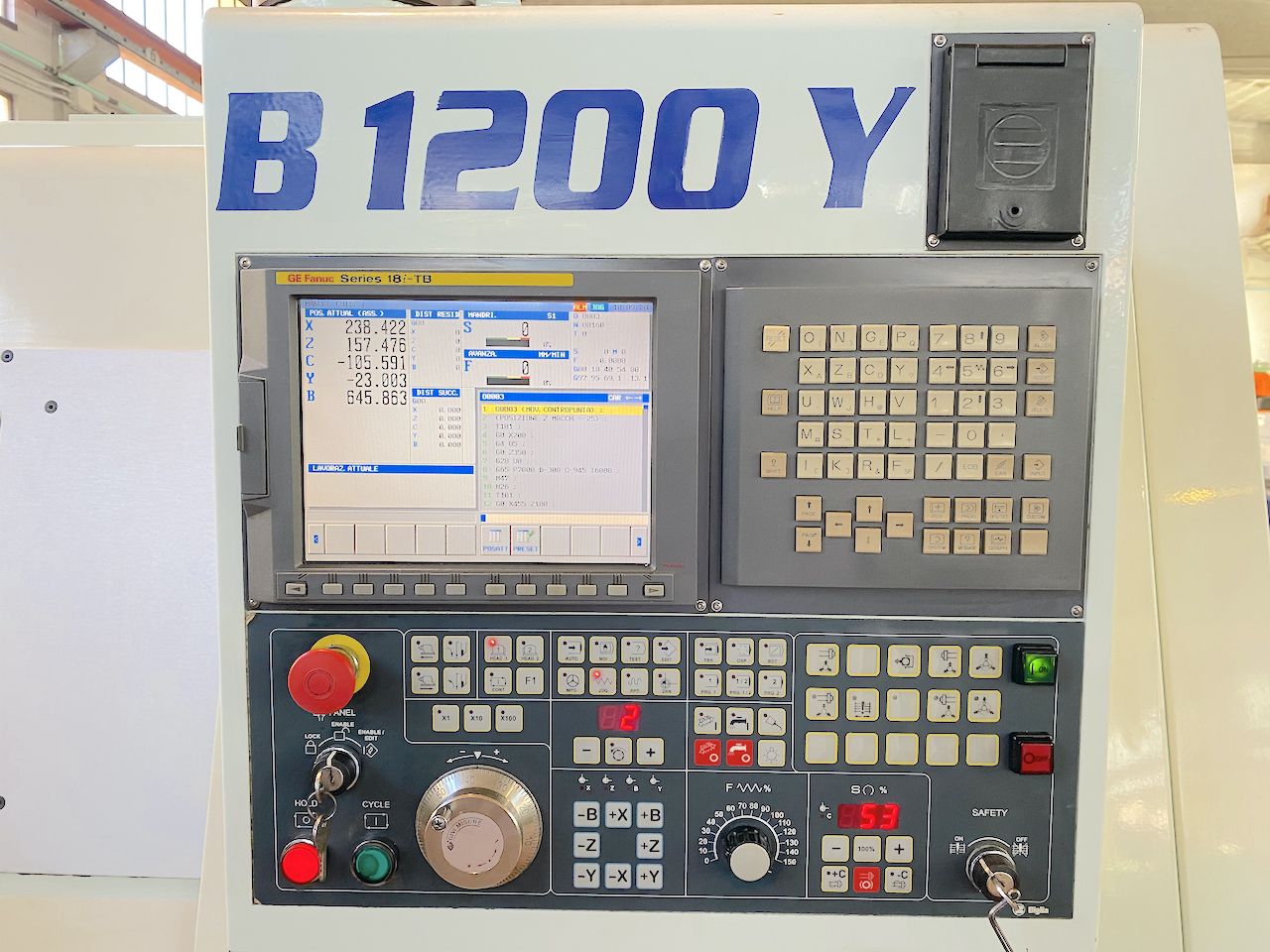

Fanuc 18i-TB
Note
Manual Guide
EXTRA

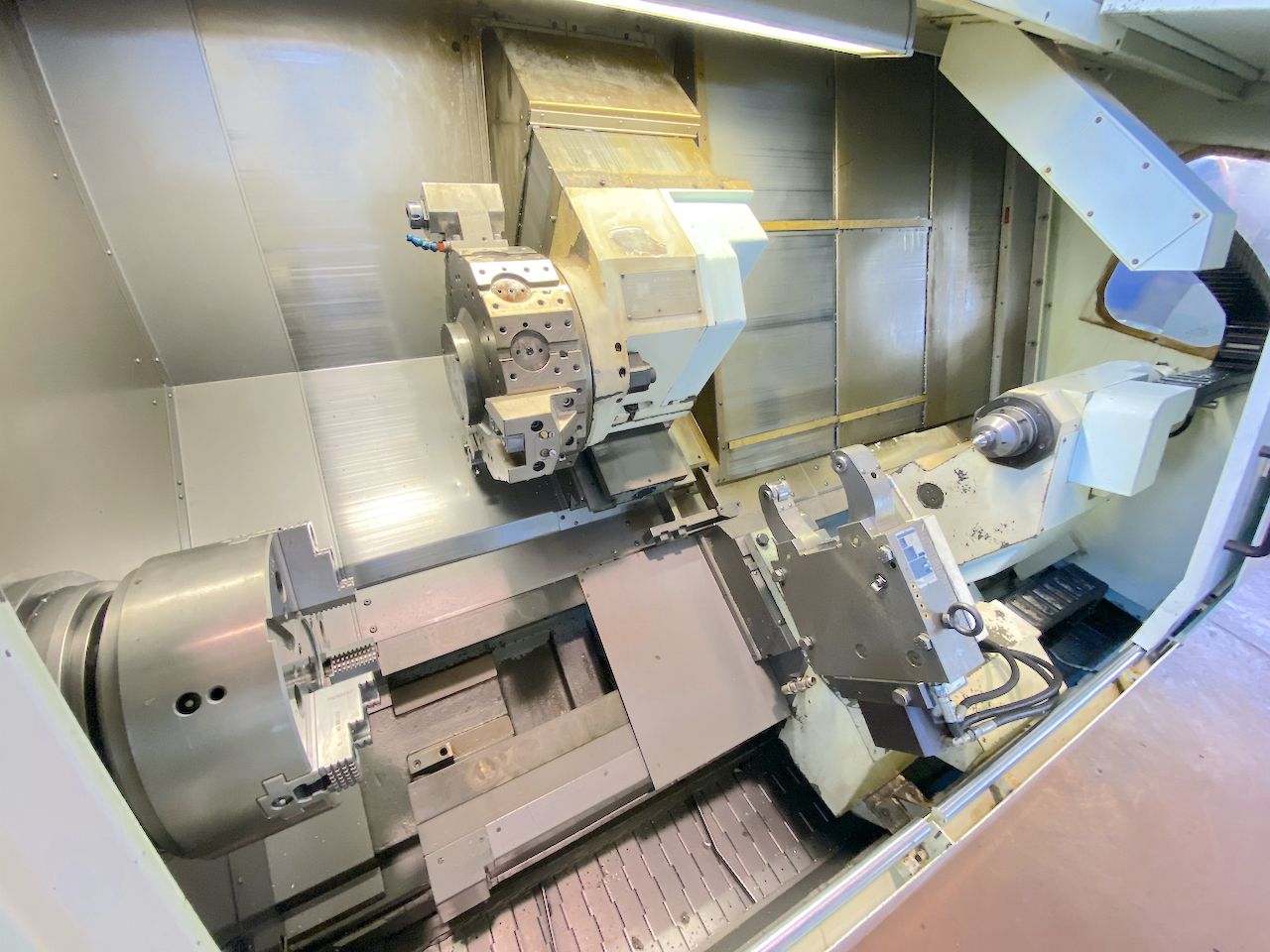

Lunetta idraulica

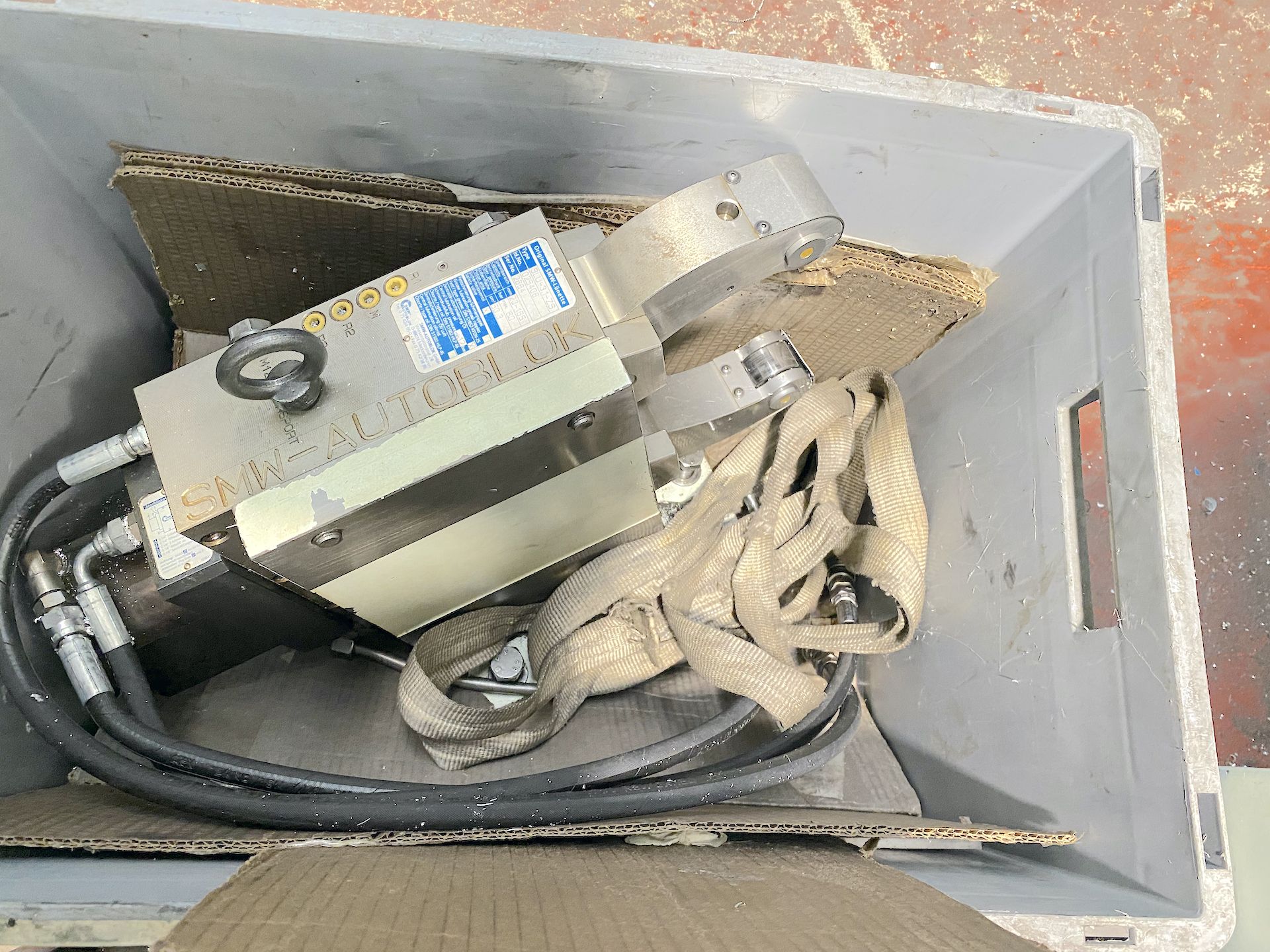

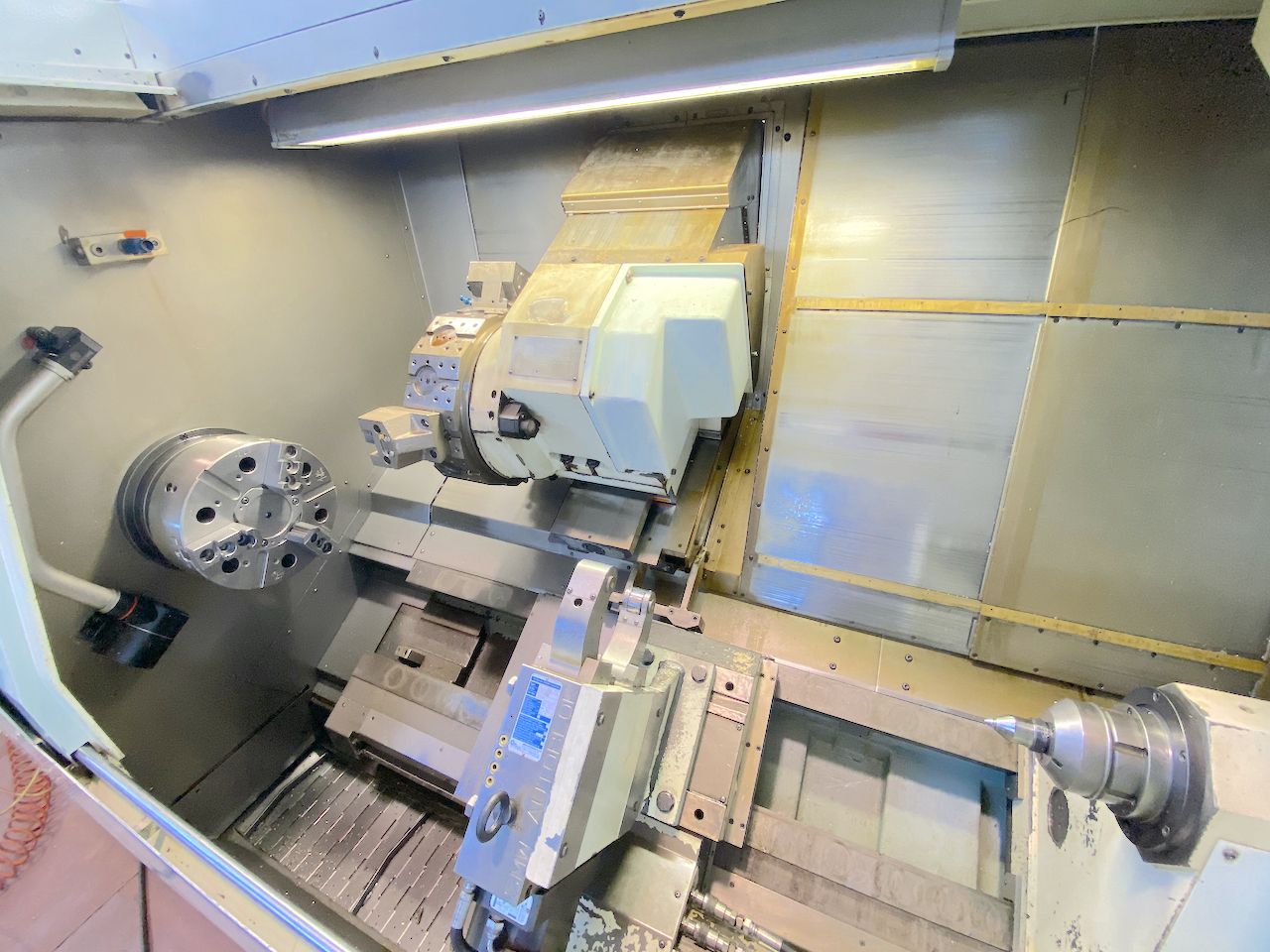

Lunetta a seguire (asse B) automatica SMW AUTOBLOCK SLU3.1 ZS 20-165mm
Peso totale macchina
7250 Kg
Ingombri Macchina
5100x2000x2100 mm200,79x78,74x82,68 in
Portautensili fissi
2
Portautensili motorizzati
2
Autocentrante
3.jaws ø315mm PB ø95mm
Presetting utensili
SI
Evacuatore truciolo
SI

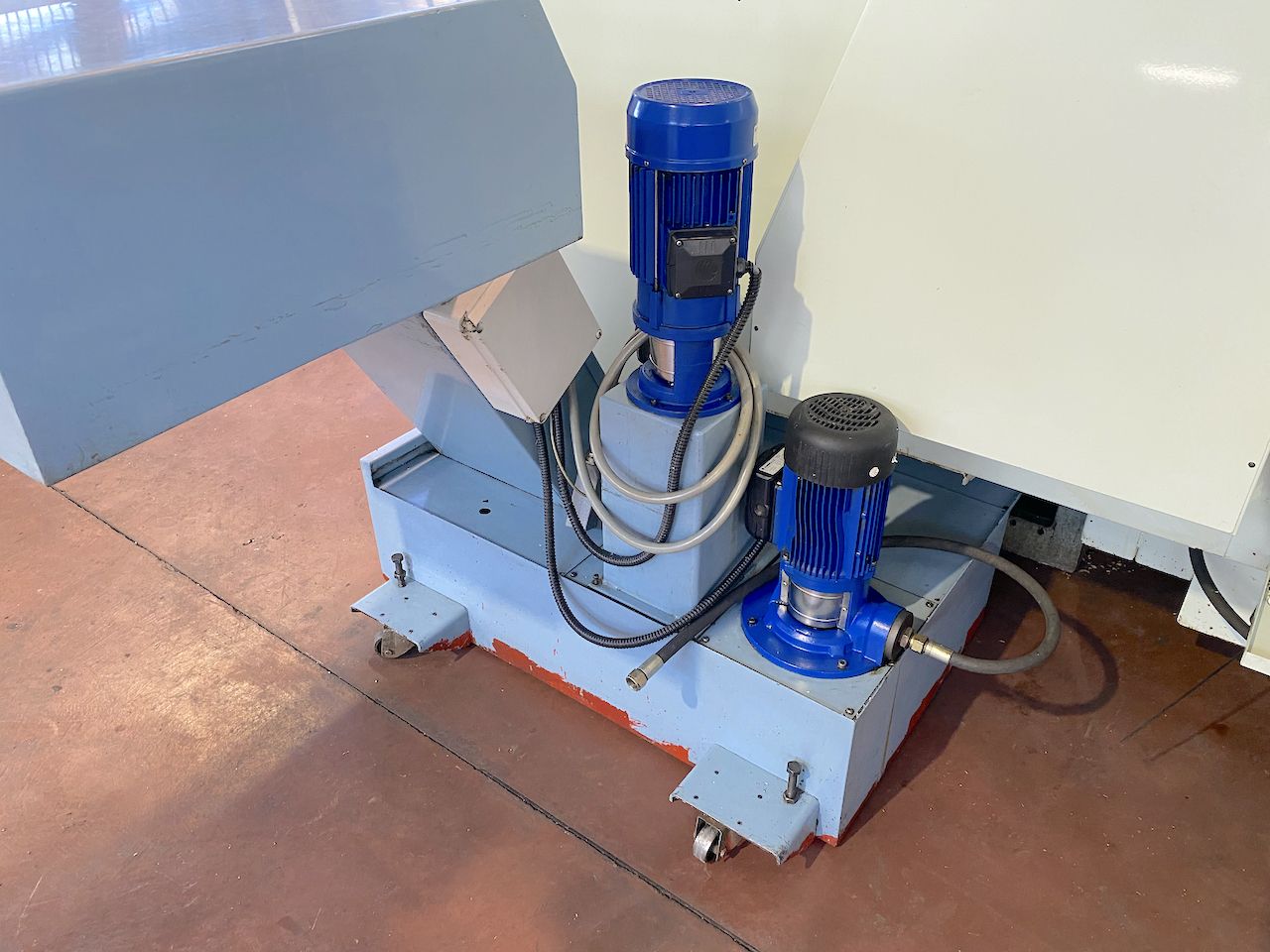

Pompa refrigerante
18 bar per alta e bassa pressione
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Visibile in funzione
Sì
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
