Categoria
Fresatrice
Tipo
a montante mobile
Marca
Modello
QUARTZ 3000
Capacità
3000x1600x1200 mm118,11x62,99x47,24 in
Anno di costruzione
2008

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
3000 mm118,11 in
Verticale (Y)
1600 mm62,99 in
Trasversale RAM (Z)
1200 mm47,24 in

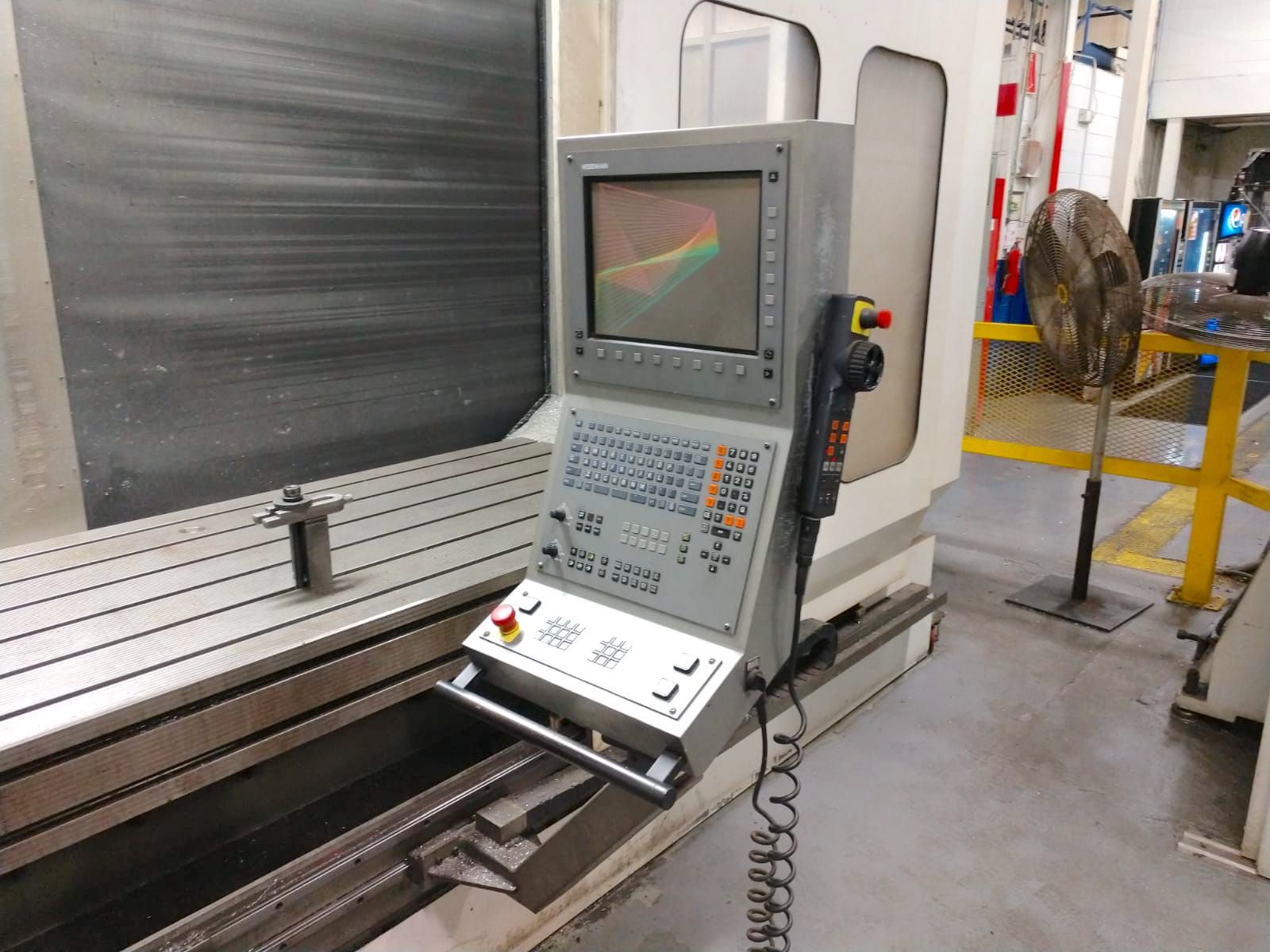

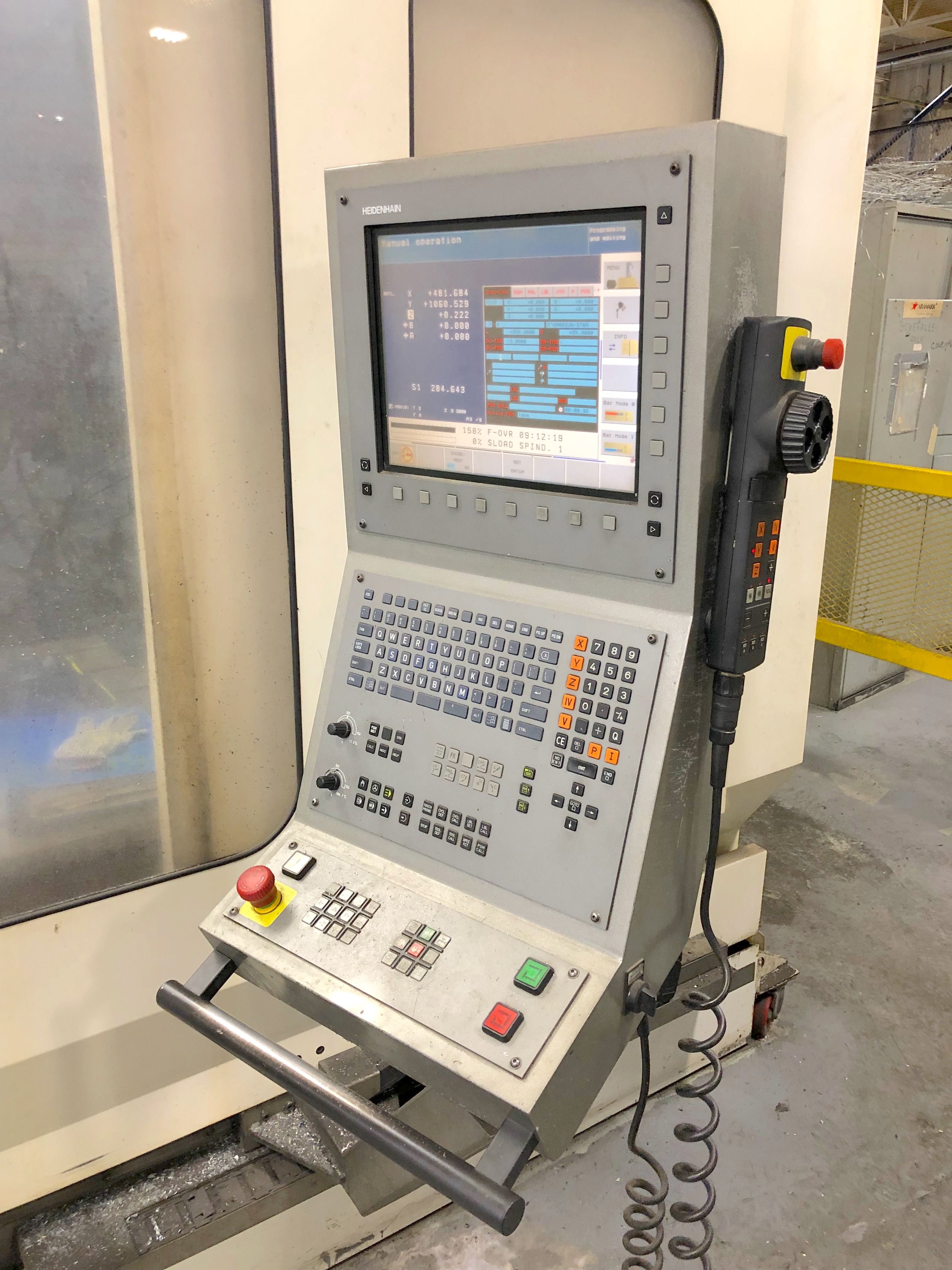

CNC
CNC
Heidenhain TNC530
Azionamenti
Siemens

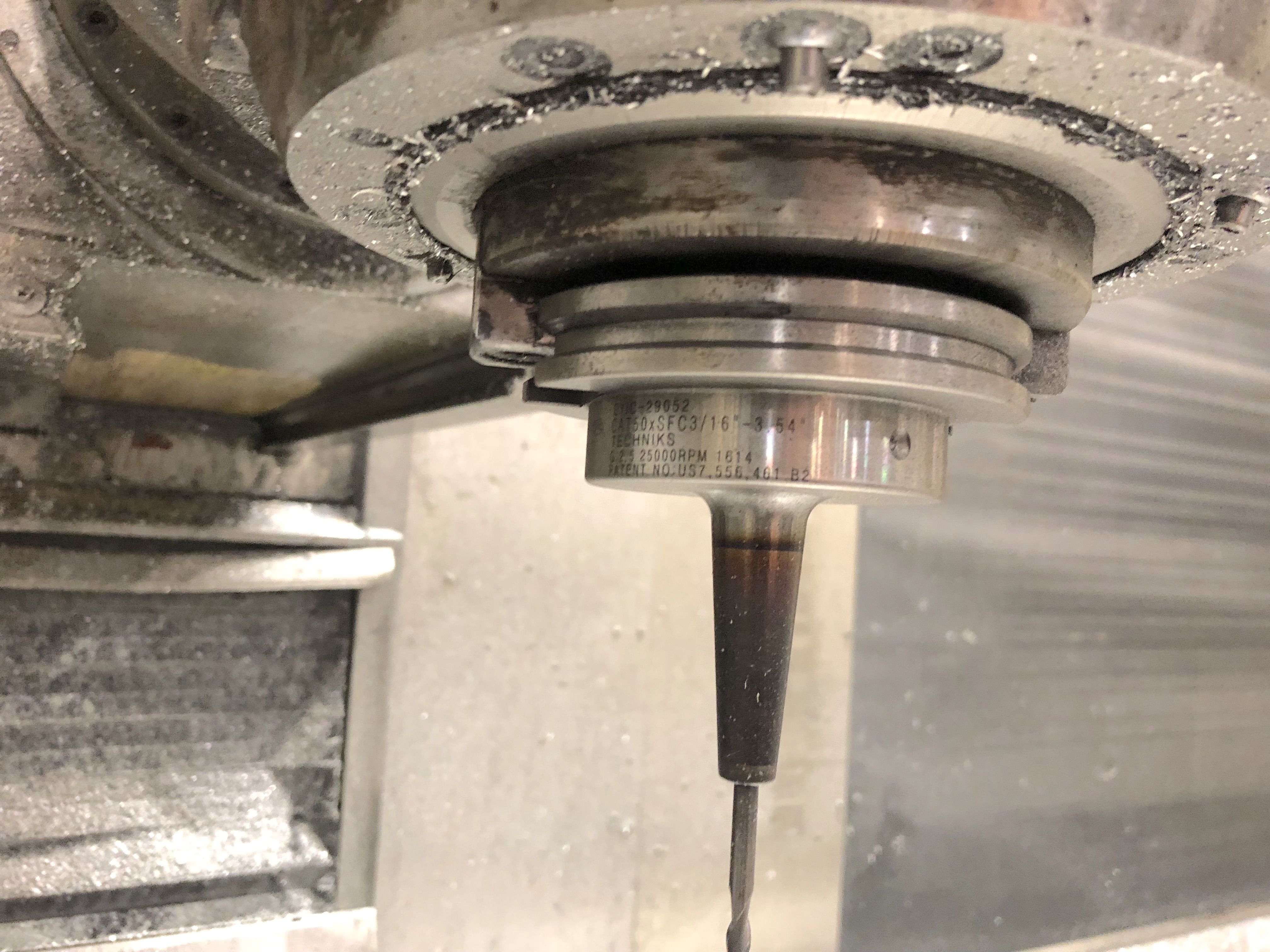

MANDRINO
Potenza mandrino
22/30 Kw
Velocità rotazione
0 - 6000 Rpm
Coppia
400 Nm
Cono
ISO50
AVANZAMENTI
Rapido X
30 m/min1.181,10 ipm
Rapido Y
30 m/min1.181,10 ipm
Rapido Z
30 m/min1.181,10 ipm
X
15 m/min590,55 ipm
Y
15 m/min590,55 ipm
Z
15 m/min590,55 ipm

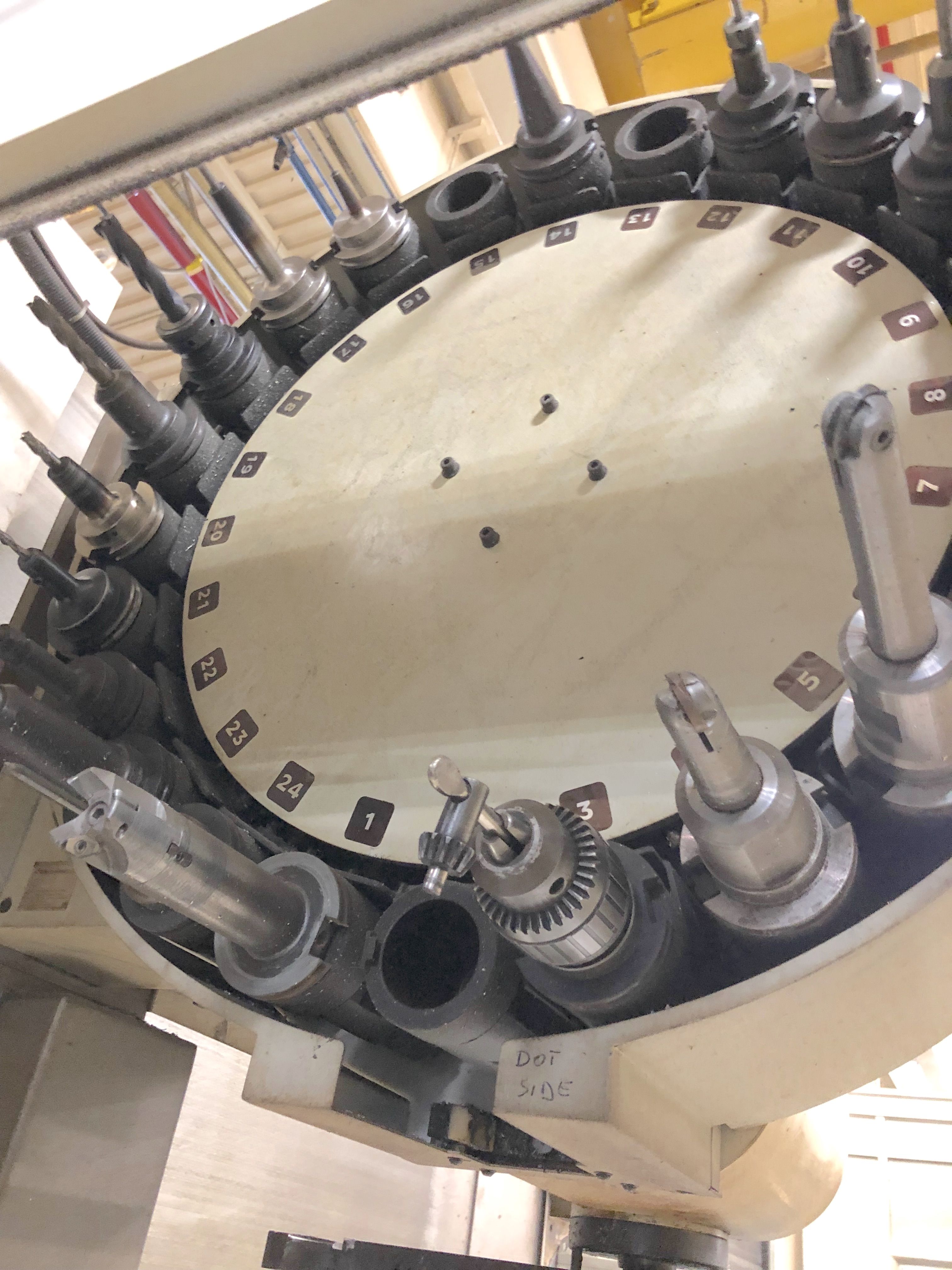

ATC
Postazioni
24
Attacco utensile
ISO50
Diam max utensile
110 mm4,33 in
Diam max con posti adiacenti liberi
200 mm7,87 in
Peso max utensile
35 Kg
Lunghezza max utensile
400 mm15,75 in
PIANO D’ANCORAGGIO
Dimensione (LxWxH)
3500x1000 mm137,80x39,37 in
Portata
5500 Kg/mq
Numero cave a T
6x22mm

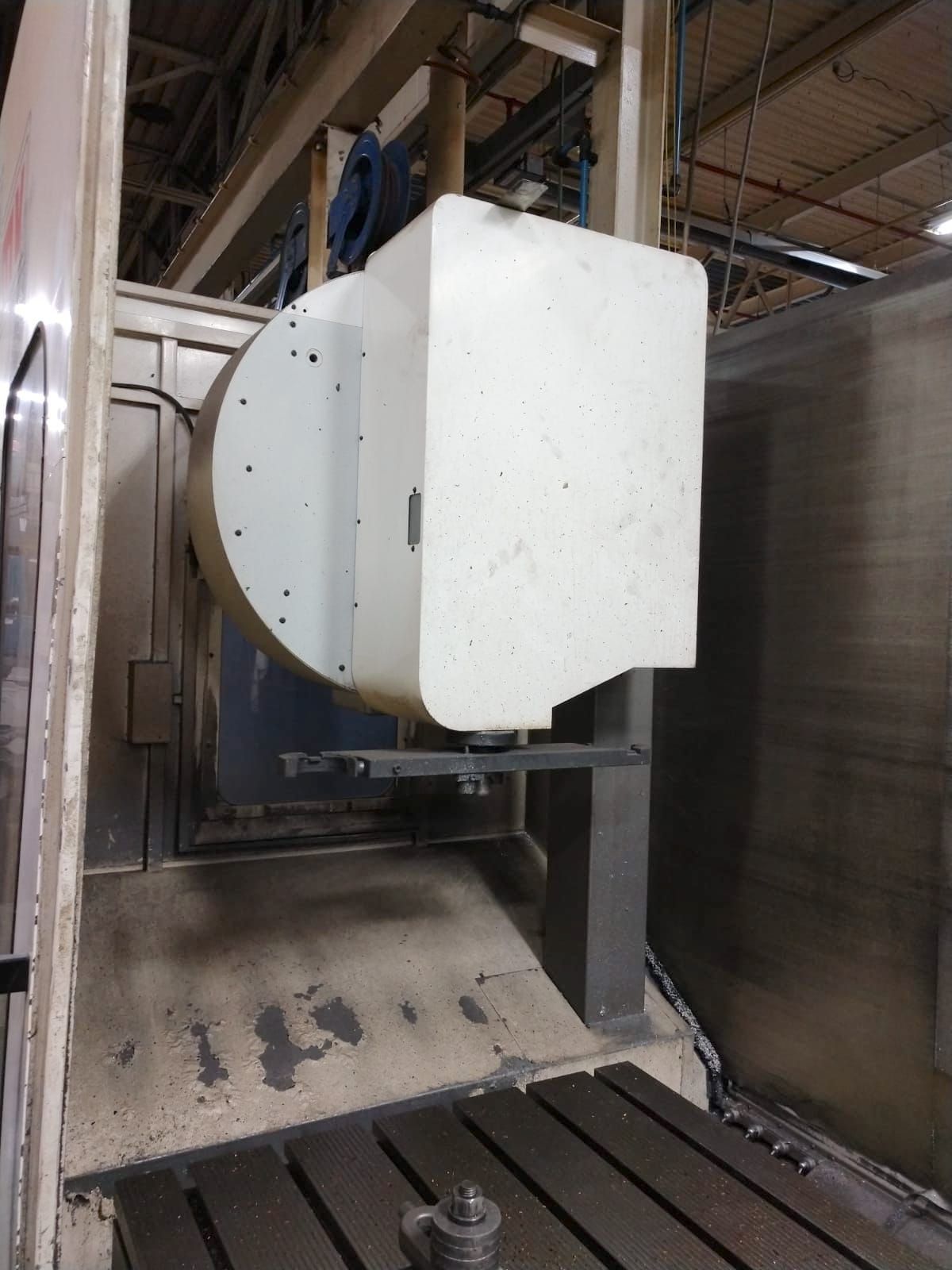

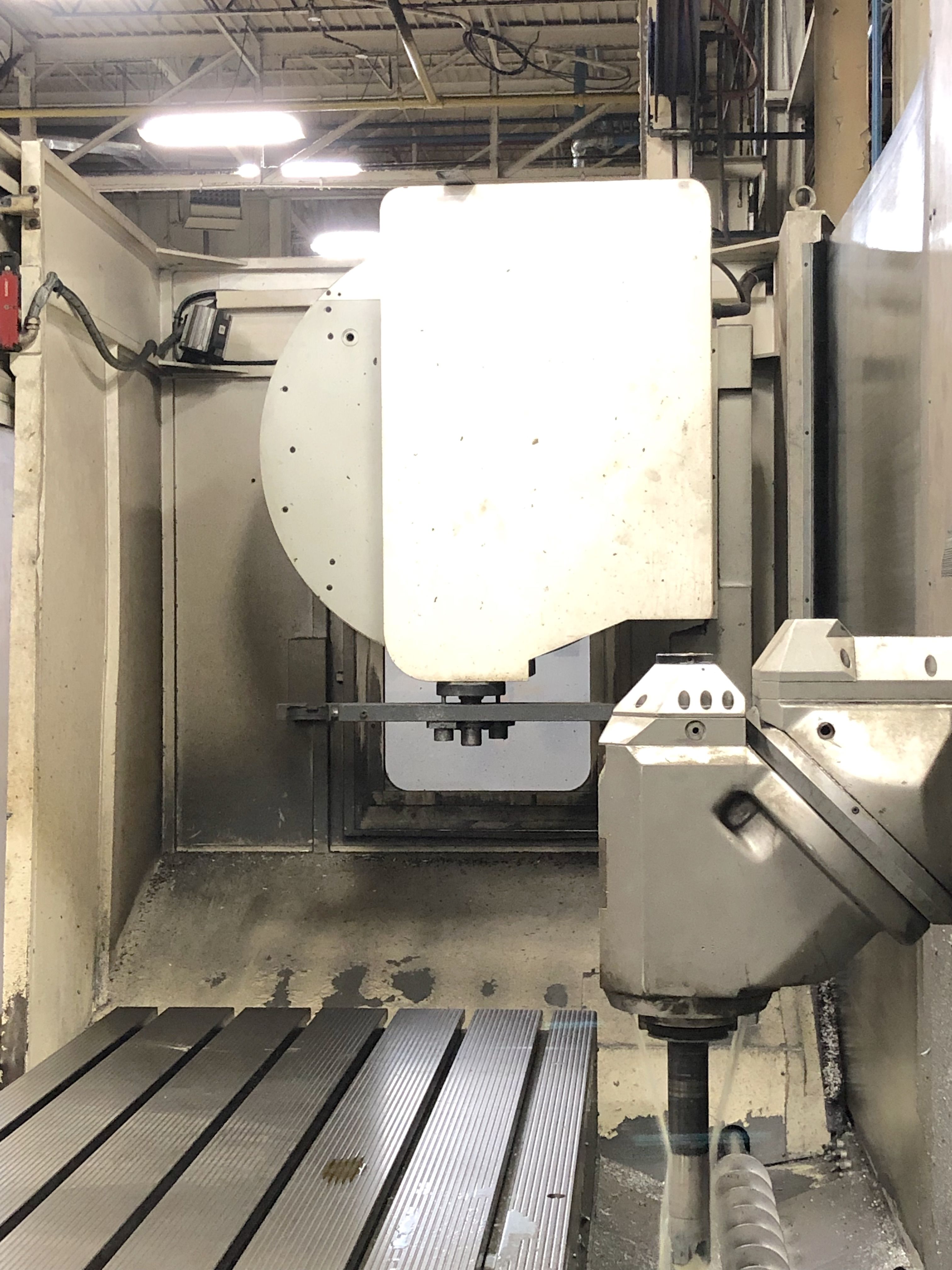

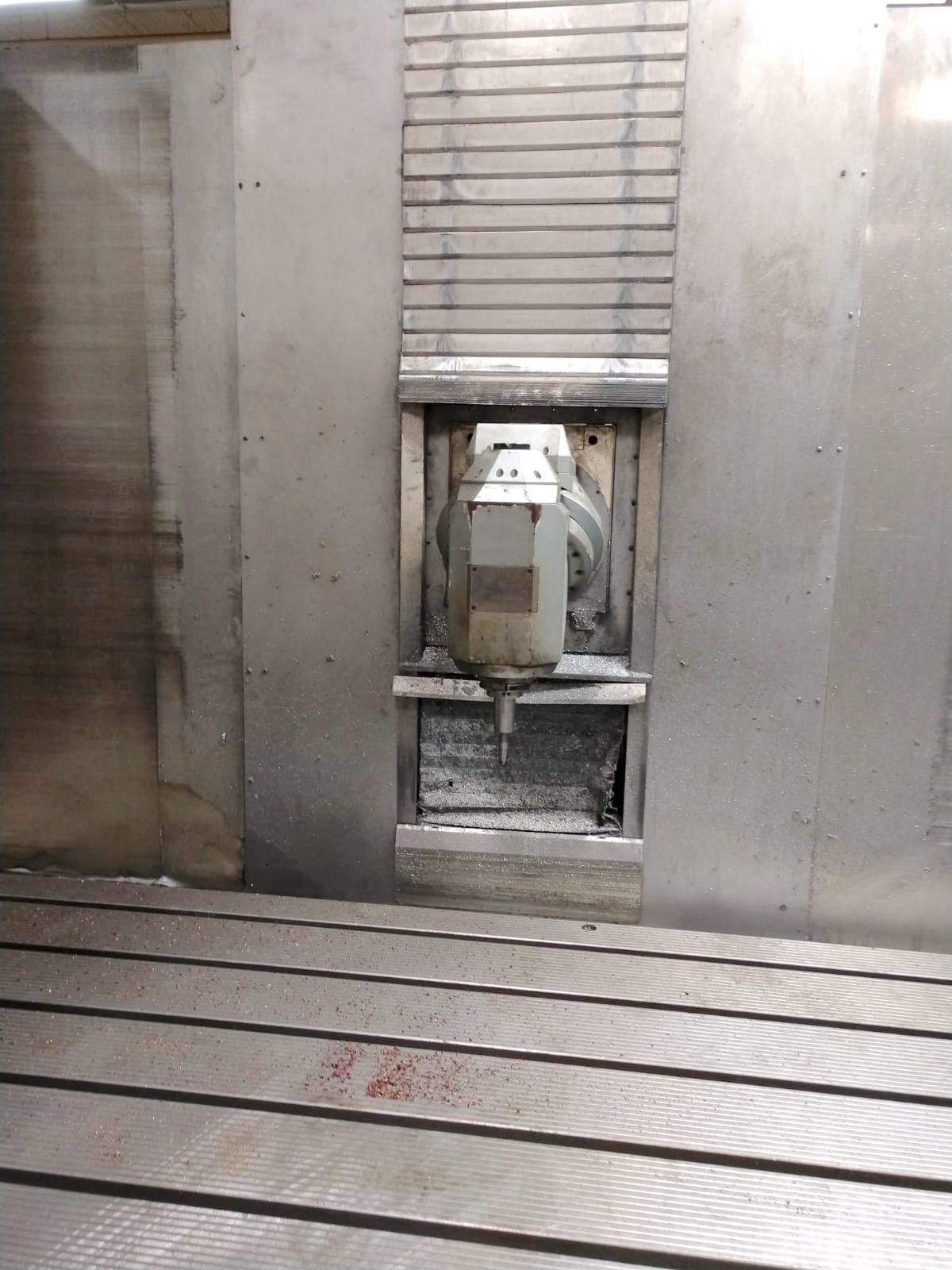

TESTA 1
Velocità max
6000 Rpm
Coppia max
400 Nm
Potenza max
30 Kw
Cono mandrino
ISO50
Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Tipo
TUC millesimale a posizionamento continuo
EXTRA
Carenatura
perimetrale
Ingombri Macchina
5117x4958x3355 mm201,46x195,20x132,09 in
Peso totale macchina
≈25.000 Kg
Potenza totale installata
≈50kVA Kw
Certificazione CE
Schemi elettrici
No
Libri uso e manutenzione
Evacuatore trucioli
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
