Categoria
Fresatrice
Tipo
a montante mobile
Marca
Modello
FBM300
Capacità
3000x1500x1000 mm118,11x59,06x39,37 in
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
3000 mm118,11 in
Verticale (Y)
1500 mm59,06 in
Trasversale RAM (Z)
1000 mm39,37 in

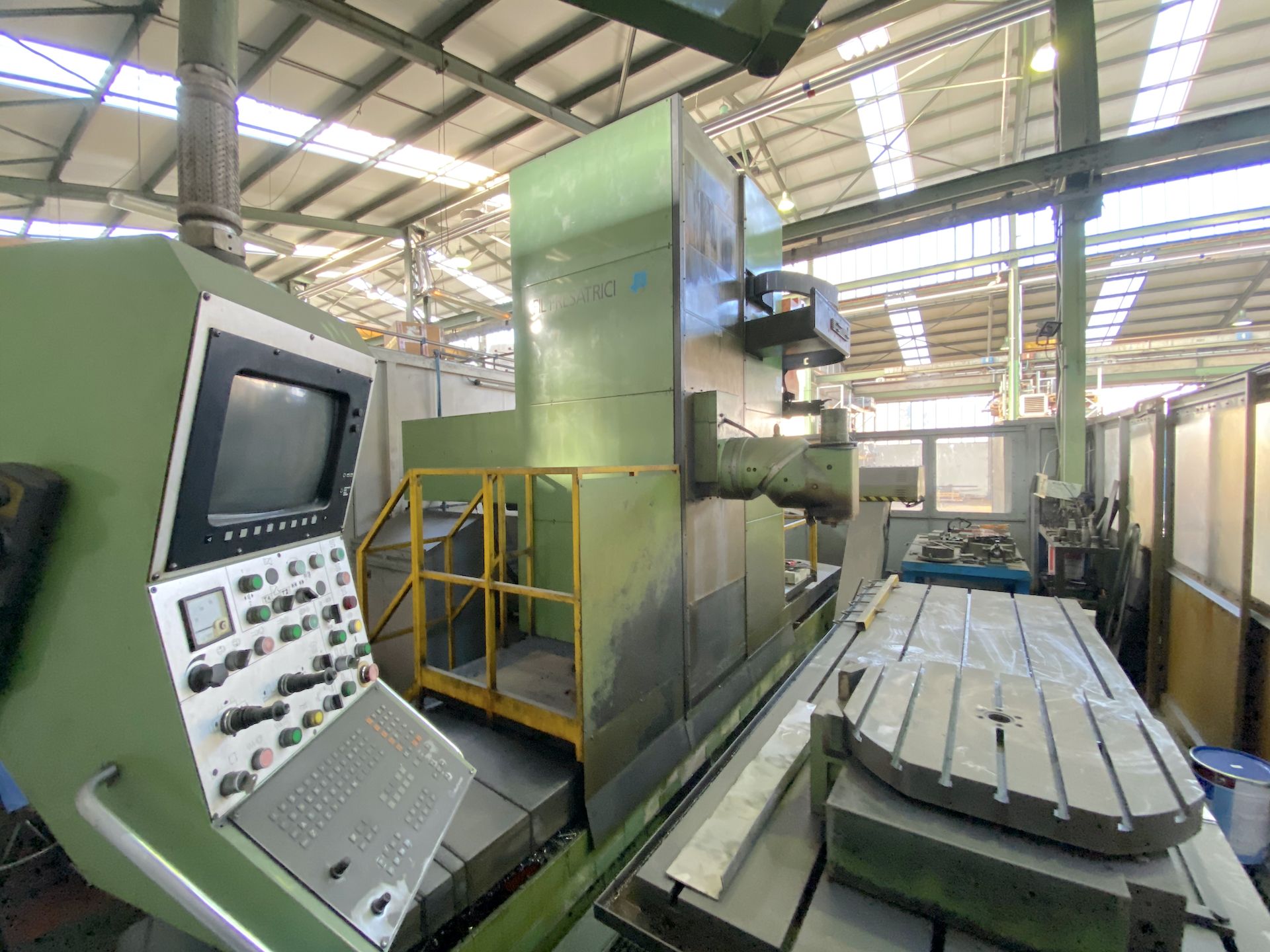

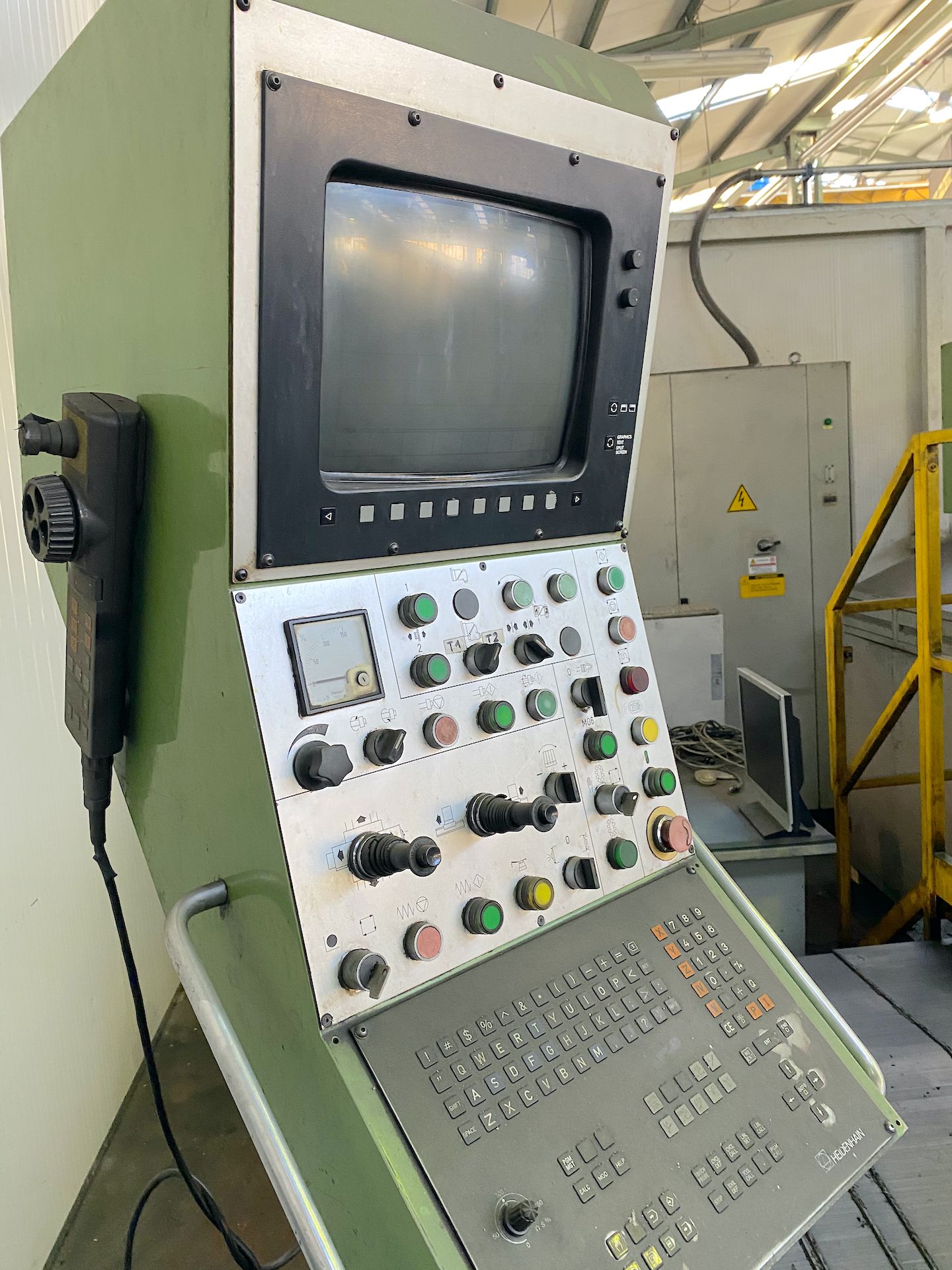

CNC
CNC
Heidenhain TNC426CA
Sistema di misura
Righe Ottiche

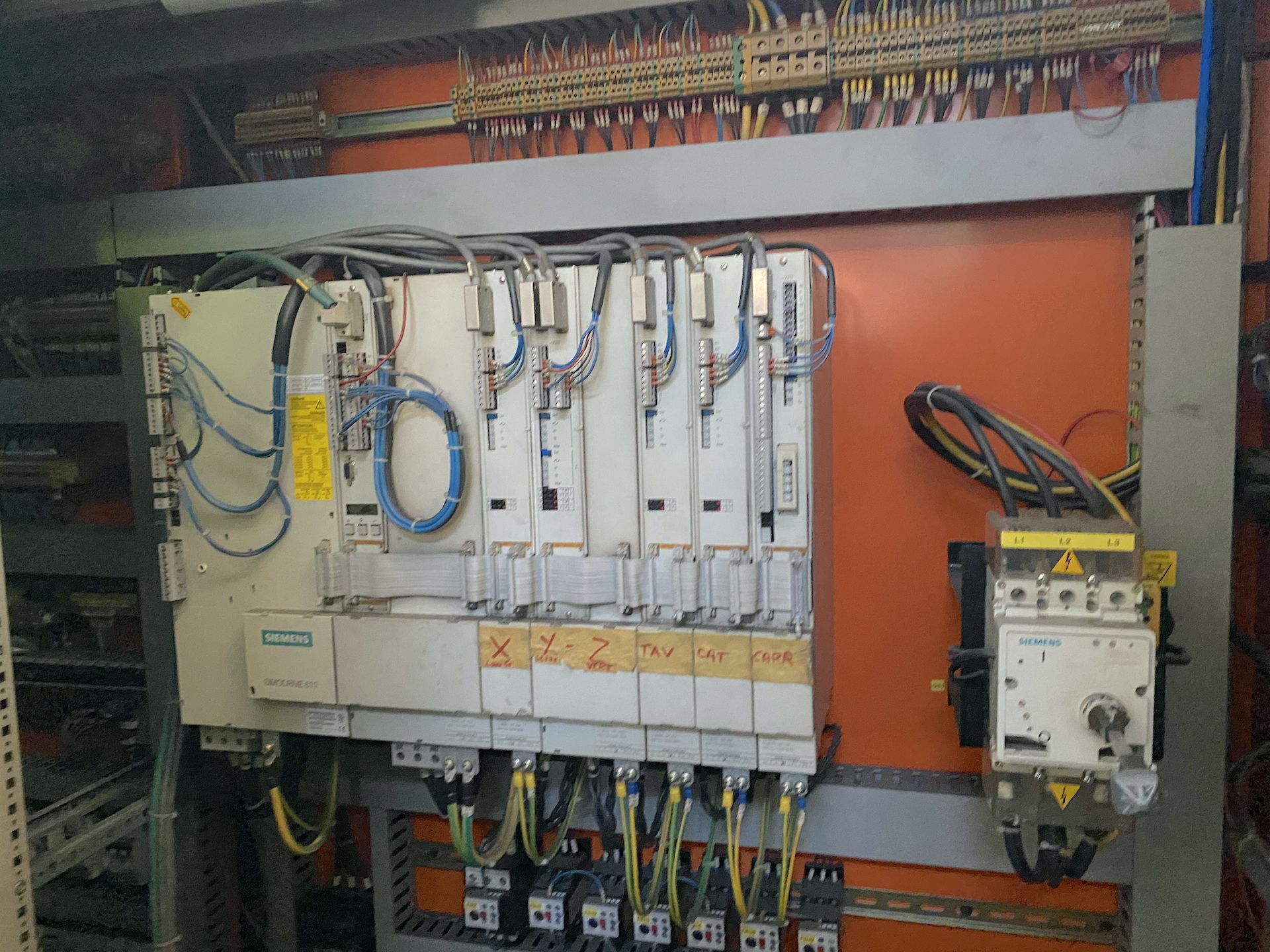

Azionamenti
Siemens
Note
Volantino Heidenhain HR332 remoto, predisposizione cicli per lavoro in pendolare
MANDRINO
Potenza mandrino
33 Kw
Velocità rotazione
3000 Rpm
Cono
ISO 50
Cambio gamma
ZF 10-200Rpm / 200-3000Rpm
AVANZAMENTI
Rapido X
10 m/min393,70 ipm
X
5-10 m/min196,85-393,70 ipm
Y
5-10 m/min196,85-393,70 ipm
Z
5-10 m/min196,85-393,70 ipm
Rapido Y
10 m/min393,70 ipm
Rapido Z
10 m/min393,70 ipm

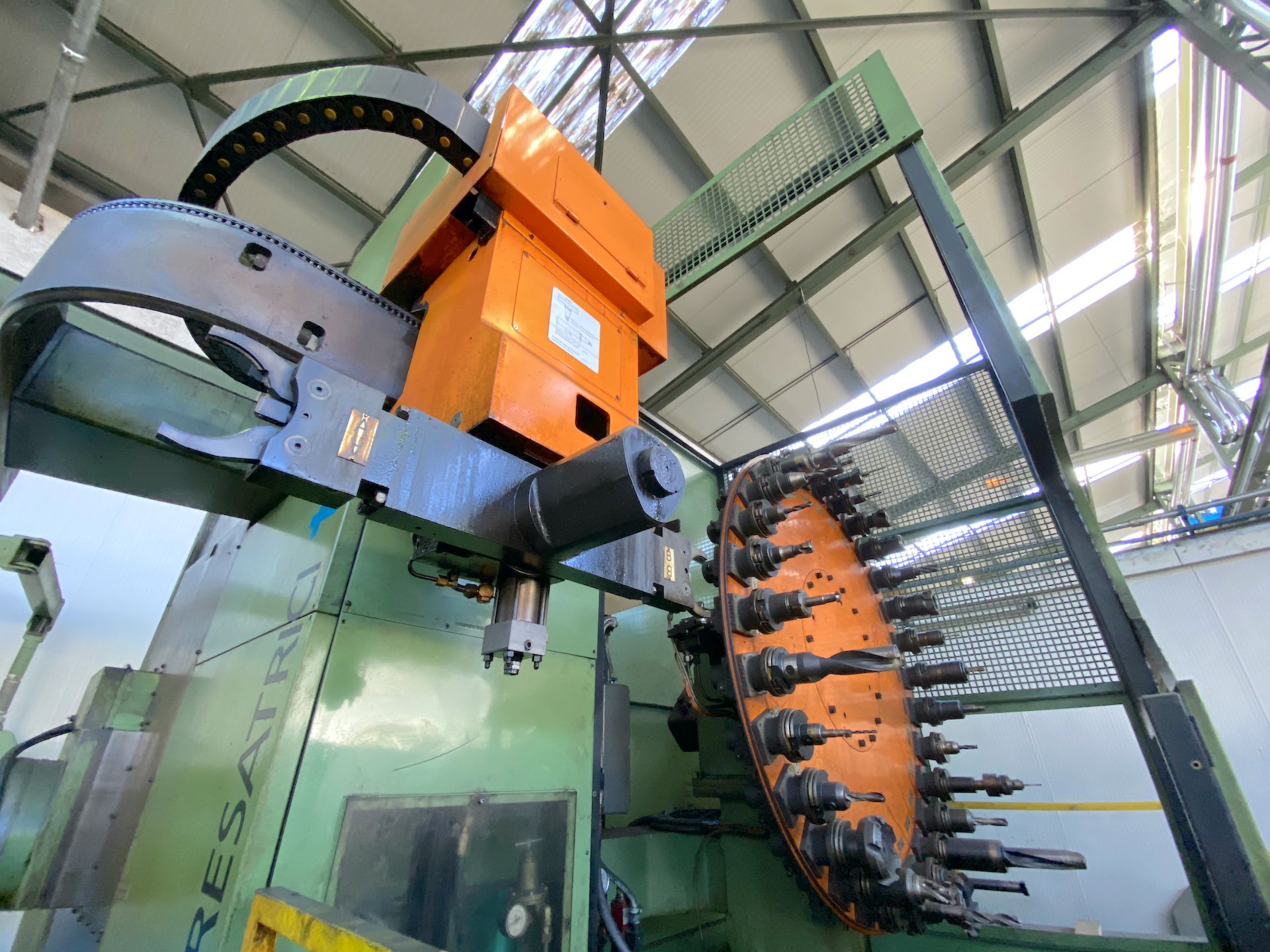

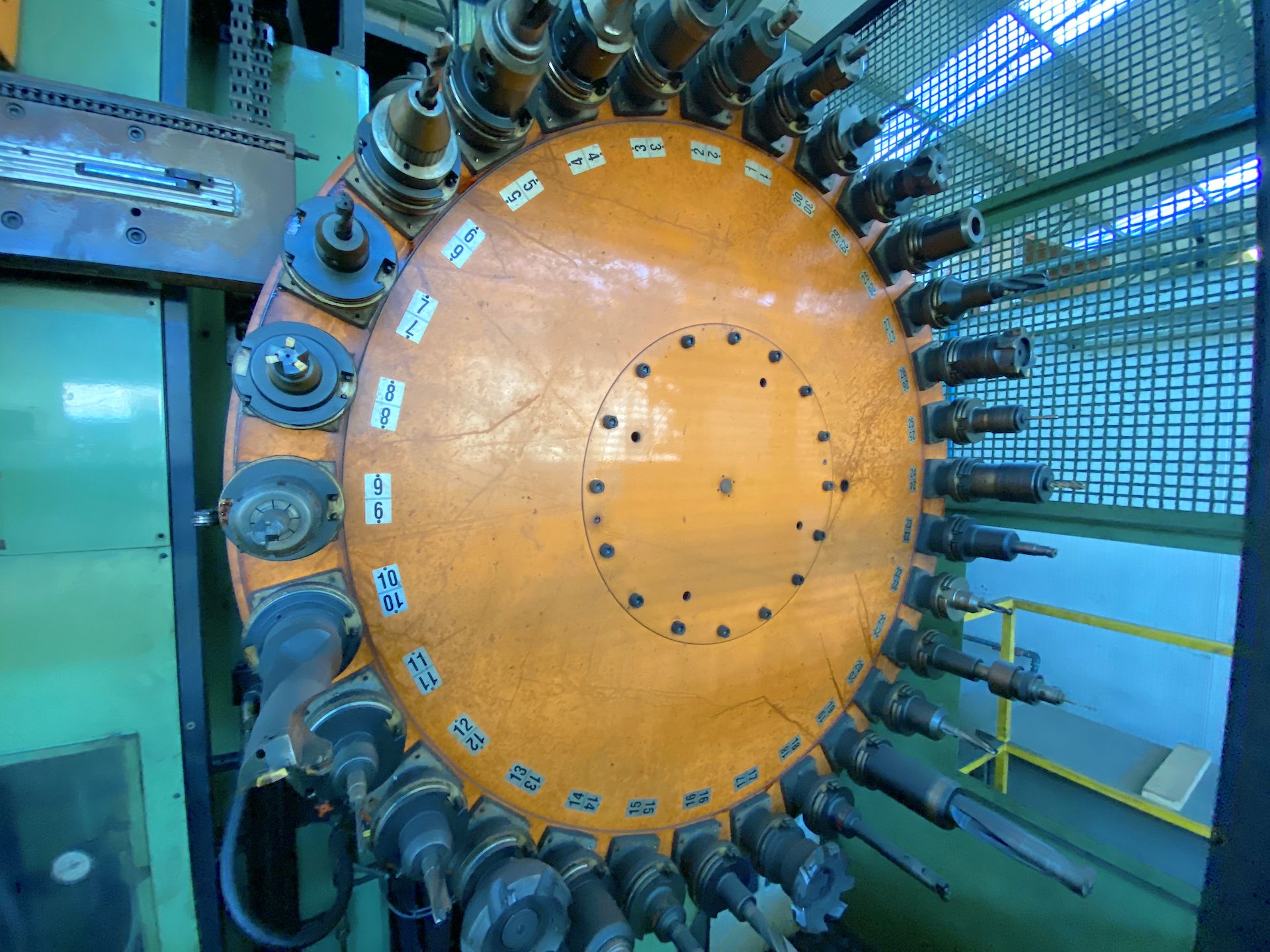

ATC
Postazioni
30
Diam max utensile
120 mm4,72 in
Lunghezza max utensile
500 mm19,69 in
Peso max utensile
25 Kg
Posizione
Orizzontale/Verticale
Diam max con posti adiacenti liberi
400 mm15,75 in
Attacco utensile
ISO50 DIN69871

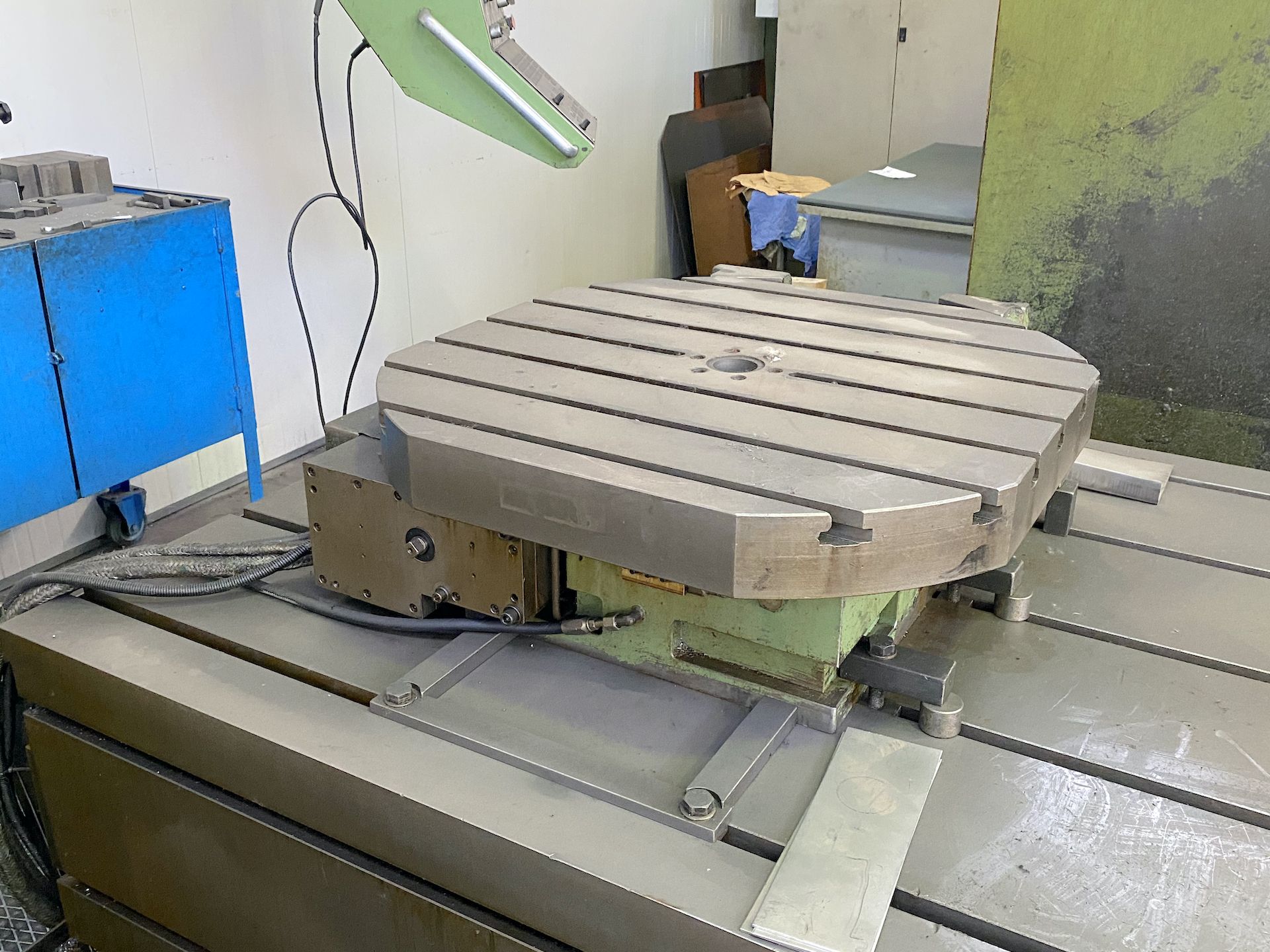

TAVOLA 1
Superficie
700x700xh278 mm27,56x27,56xh10,94 in
Portata
3500 Kg
Risoluzione (asse B)
360000 °
Velocità rotazione
10 Rpm o °/min
Note
ENCODER HAIDENHAIN,POSSIBILITA’ MONTAGGIO VERTICALE/ORIZZONTALEMOTORE SIEMENS,ROTAZIONE CONTROLLATA CNC,5 CAVE A T 18MM H8
Disponibile su richiesta
Sì
TESTA 1
Cono mandrino
ISO 50
Tipo
BIROTATIVA AUTOMATICA
Asse A
2,5 °
Asse C
2,5 °
Velocità max
3000 Rpm
Potenza max
33 Kw
Refrigerante
INTERNO 30lt/min
PIANO D’ANCORAGGIO
Dimensione (LxWxH)
3500x1200x800 mm137,80x47,24x31,50 in
Portata
25000 Kg/mq
Numero cave a T
5x22mm H8
EXTRA
Accessori a corredo
Tavola girevole controllata in continuo, volantino remotato CNC, Carenatura perimetrale
Alta pressione
Si, 30lt/min, vasca da 300litri
Sistema filtraggio
Si
Carenatura
SI
Evacuatore trucioli
SI
Disponibilità
PRONTA
Certificazione CE
Sì
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Tastatore Pezzo
Heidenhain TS220
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
