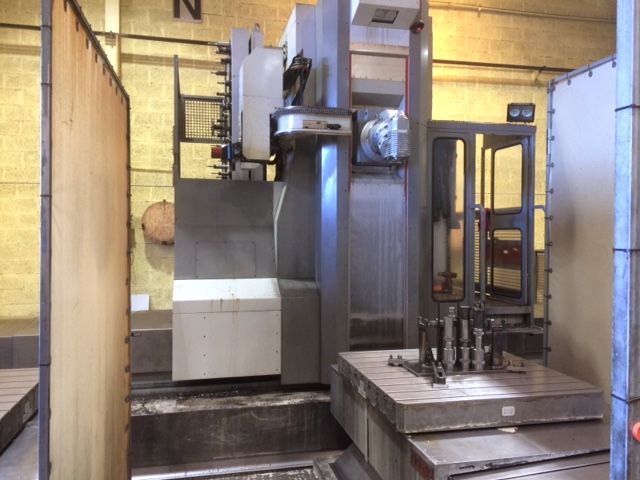

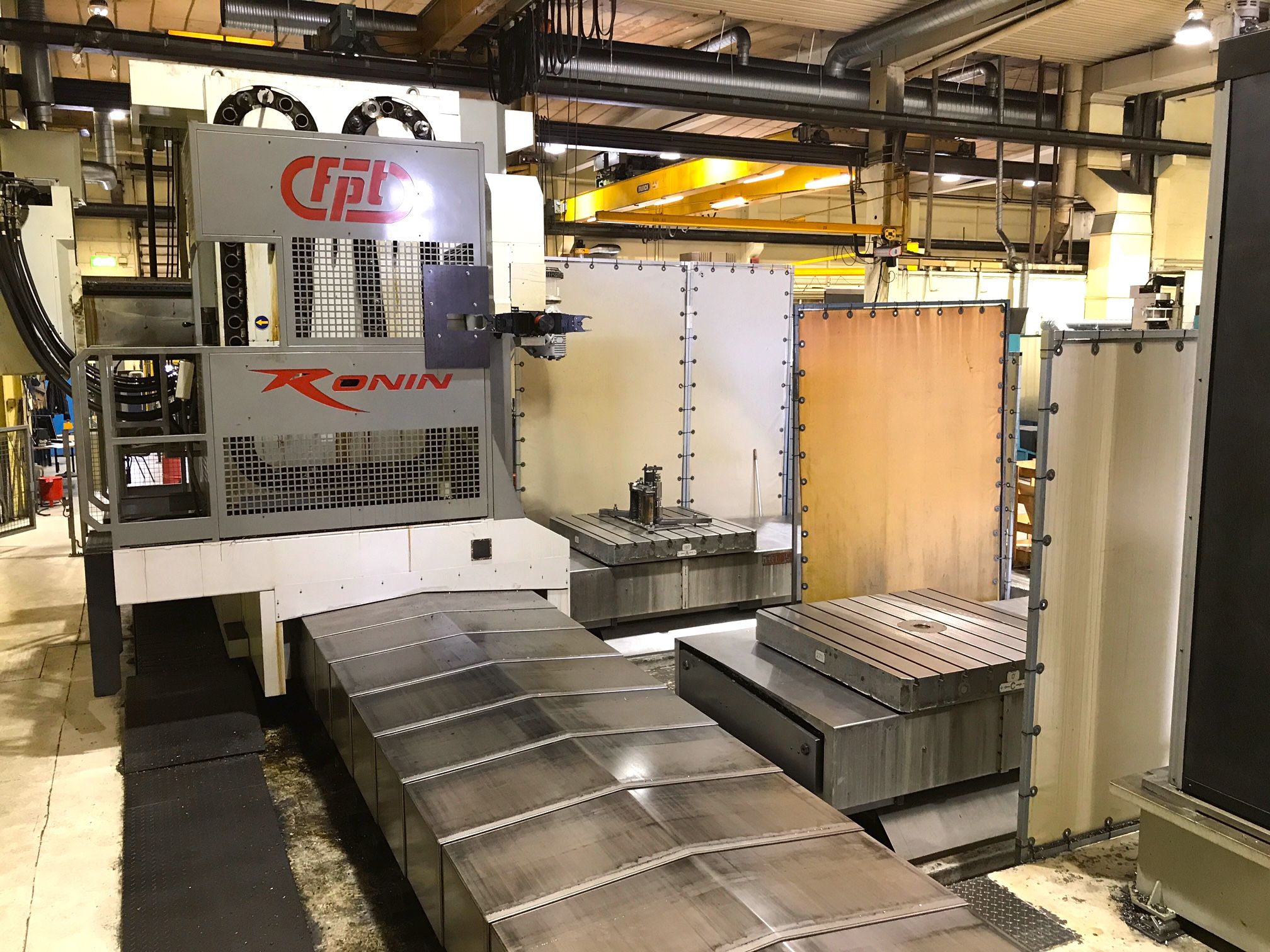

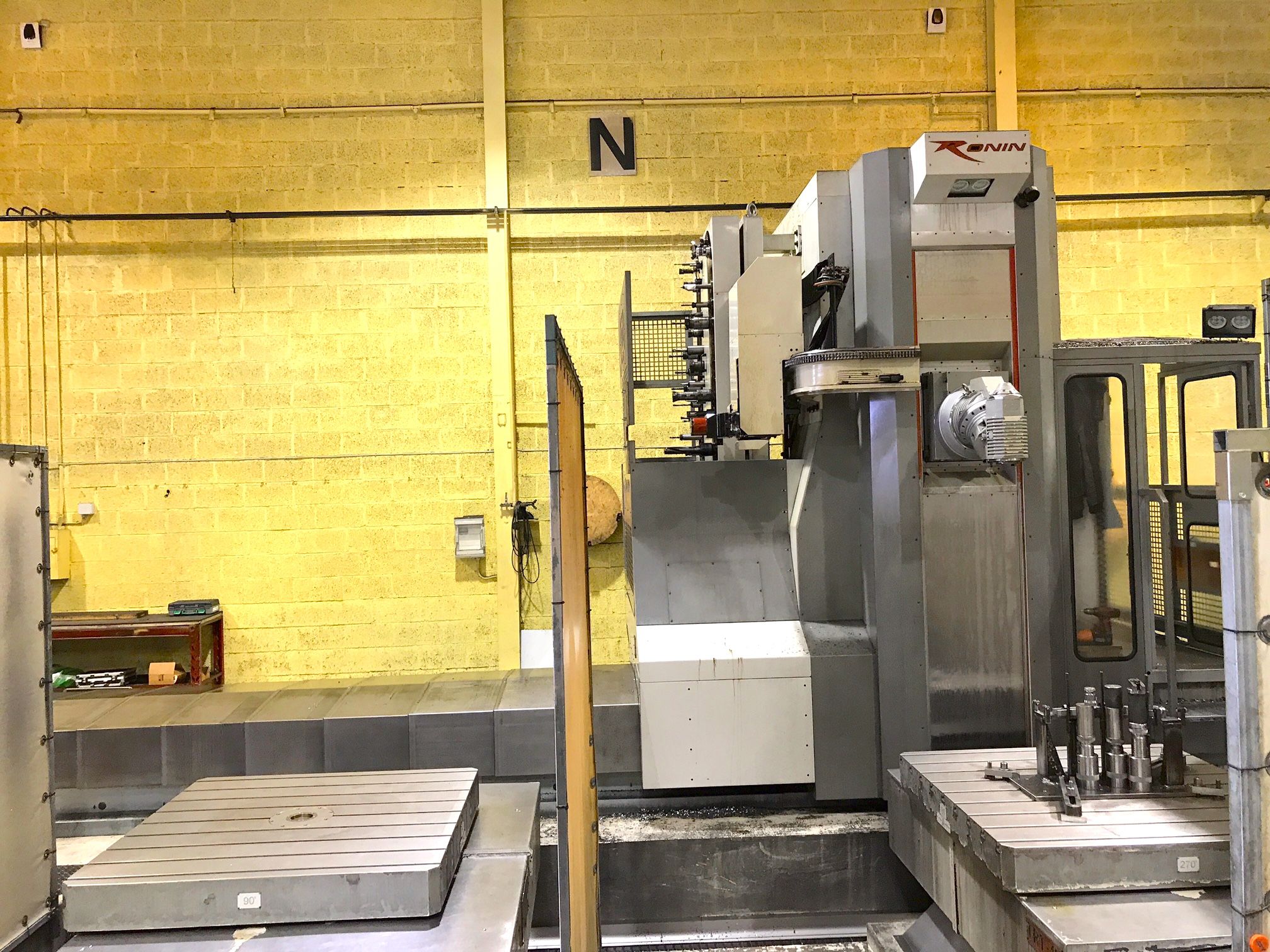

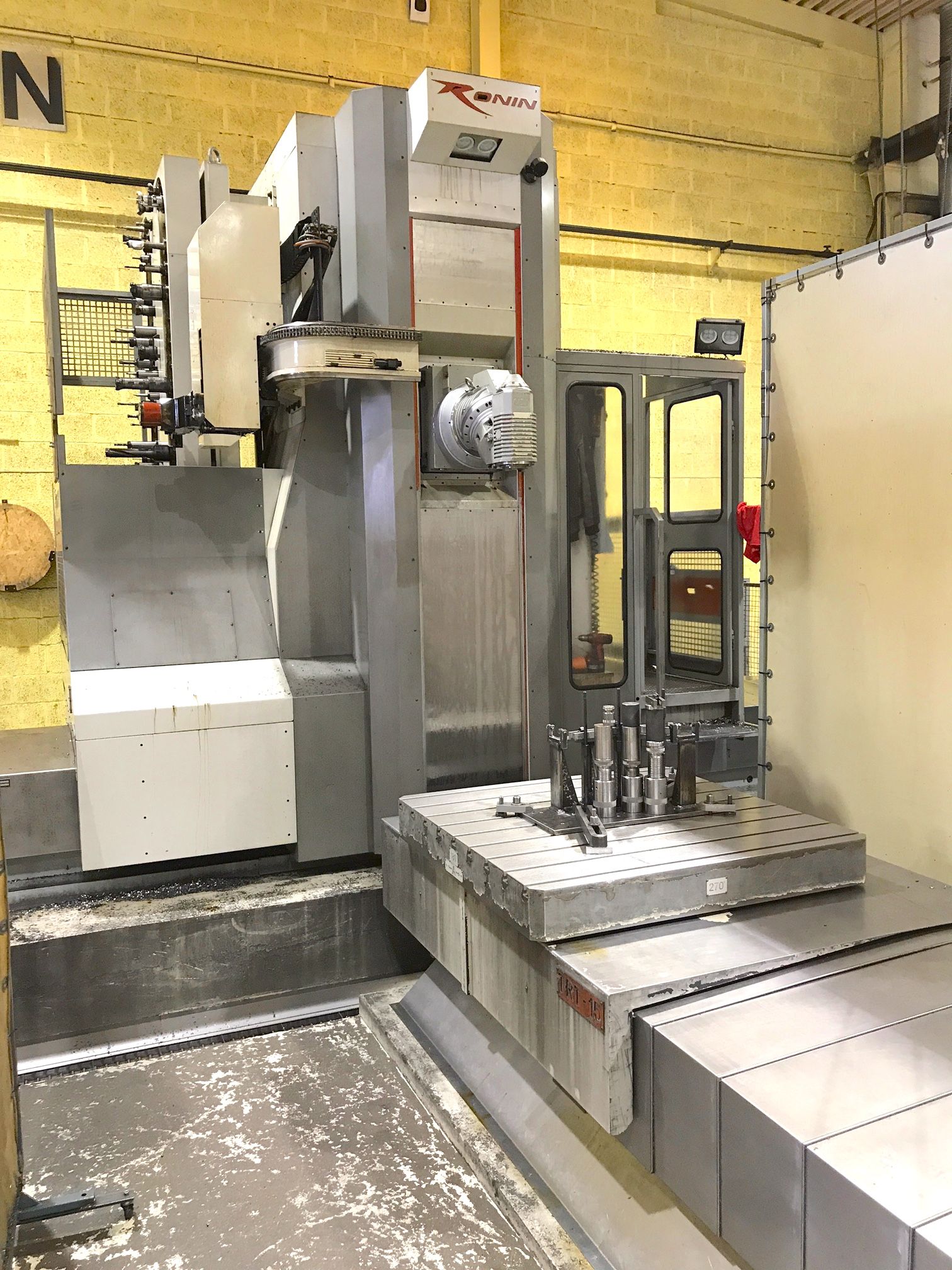

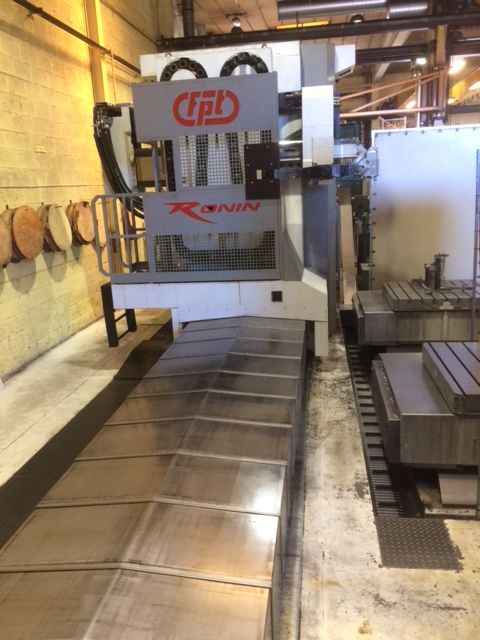

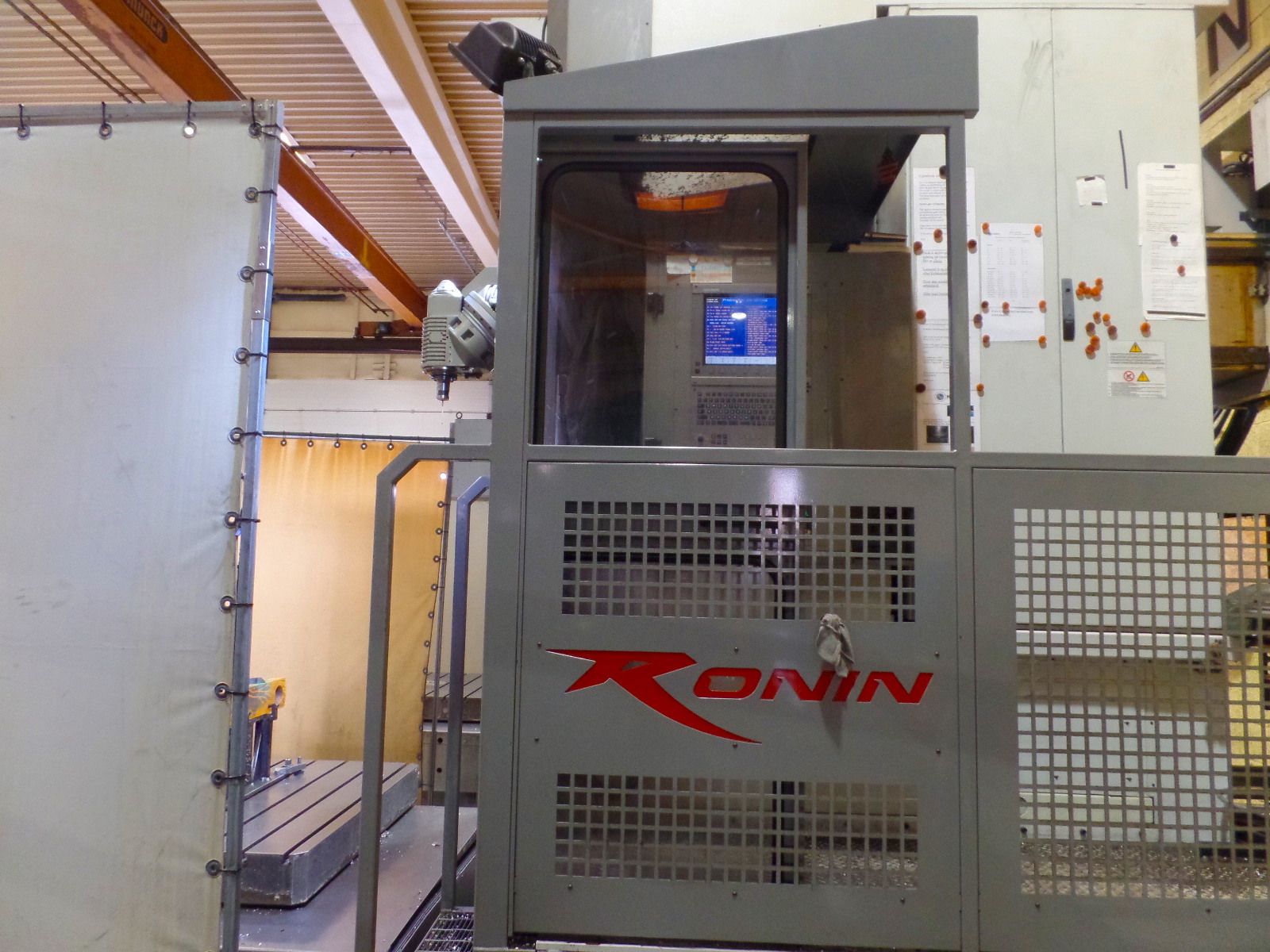

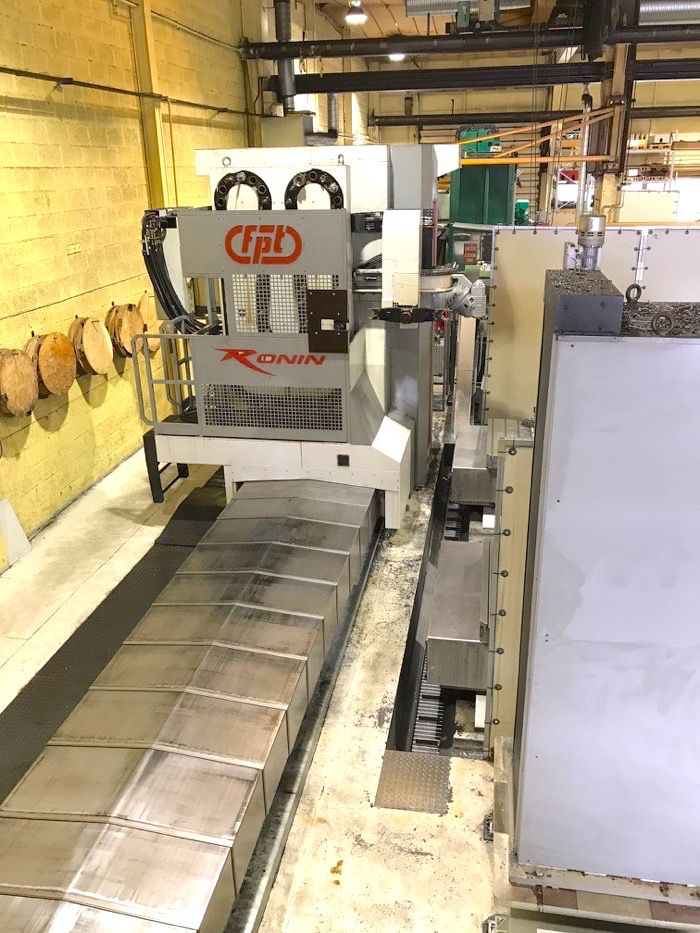

Categoria
Fresatrice
Tipo
a montante mobile
Marca
Modello
RONIN M80
Capacità
8000x2000x1500 mm314,96x78,74x59,06 in
Anno di costruzione
2006 (install. 2007)
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
8000 mm314,96 in
Verticale (Y)
2000 mm78,74 in
Trasversale RAM (Z)
1500 mm59,06 in
Tavola (V)
1500 mm59,06 in
Tavola 2 (V2)
1500 mm59,06 in
CNC
CNC

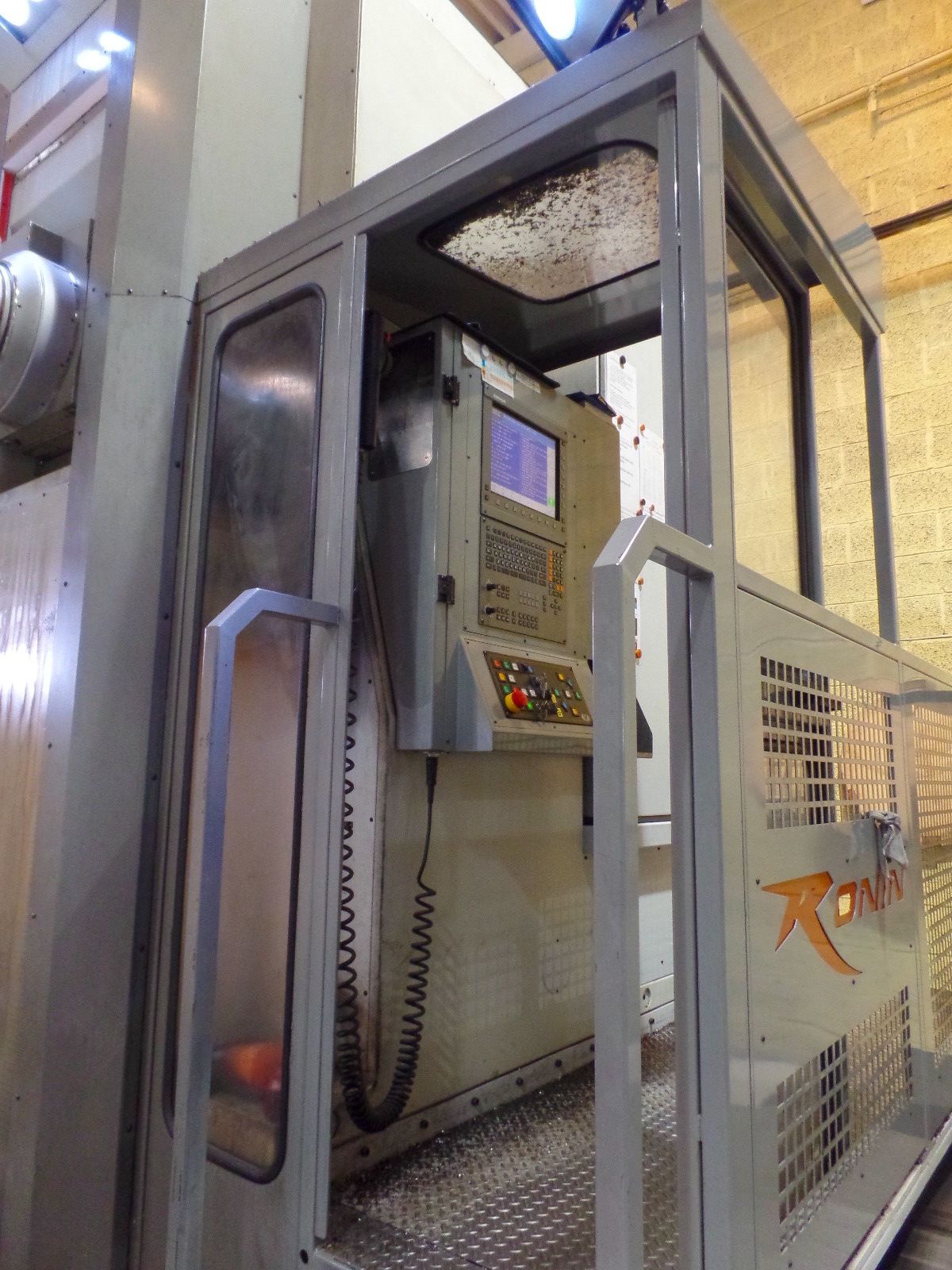

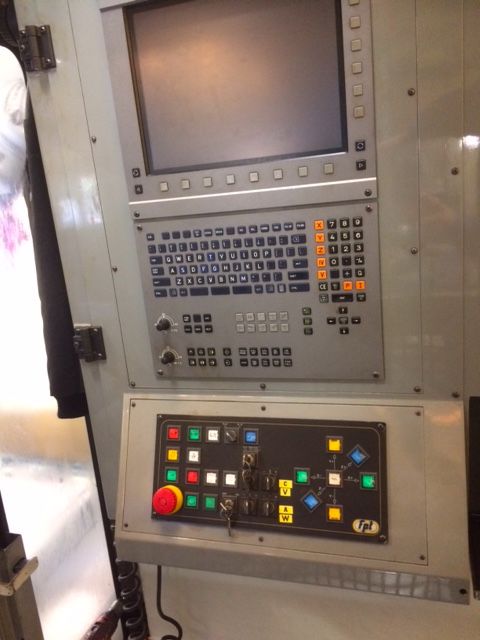

Heidenhain iTNC530 SP + HR410 Handwheel
Sistema di misura
Righe ottiche pressurizzate Heidenhain
Azionamenti
SIEMENS
MANDRINO
Potenza mandrino
49 Kw
Velocità rotazione
400-5000 Rpm
Coppia
1180 Nm
Cono
ISO50 DIN69871
AVANZAMENTI
Rapido X
35 m/min1.377,95 ipm
Rapido Y
35 m/min1.377,95 ipm
Rapido Z
35 m/min1.377,95 ipm
Rapido V
12 m/min472,44 ipm
V
4 m/min157,48 ipm

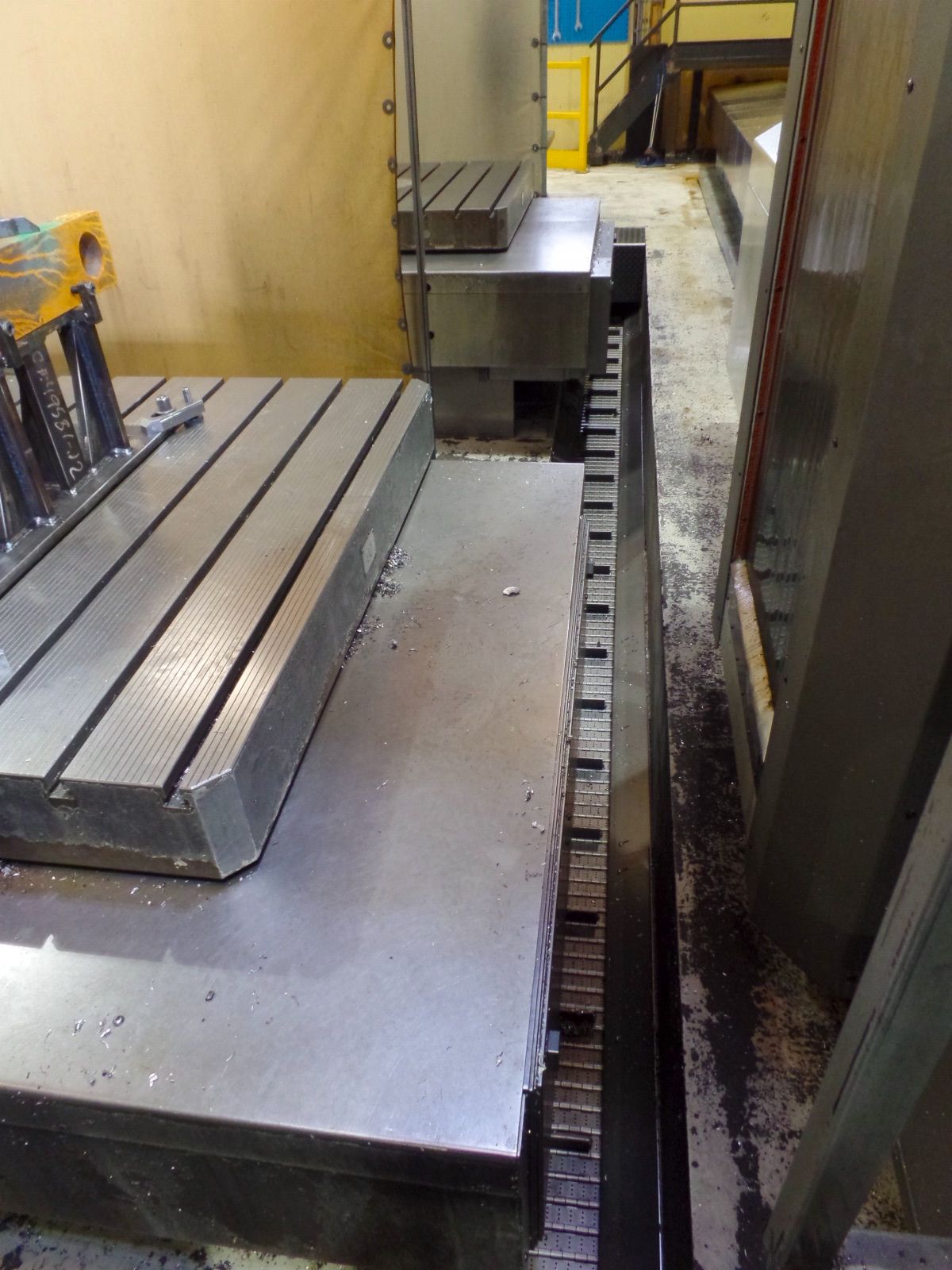

TAVOLA 1
Superficie
1500x1500 mm59,06x59,06 in
Traslazione
1500 mm59,06 in
Risoluzione (asse B)
0,0005 °
Portata
15.000 Kg
Sostentamento
Hydrostatic
Velocità rotazione
1,5 Rpm o °/min
TAVOLA 2
Superficie
1500x1500 mm59,06x59,06 in
Traslazione
1500 mm59,06 in
Risoluzione (asse B)
0,0005 °
Portata
15.000 Kg
Sostentamento
Hydrostatic
Velocità rotazione
1,5 Rpm o °/min
STAZIONE PICK-UP CAMBIO TESTE
Posizioni
3

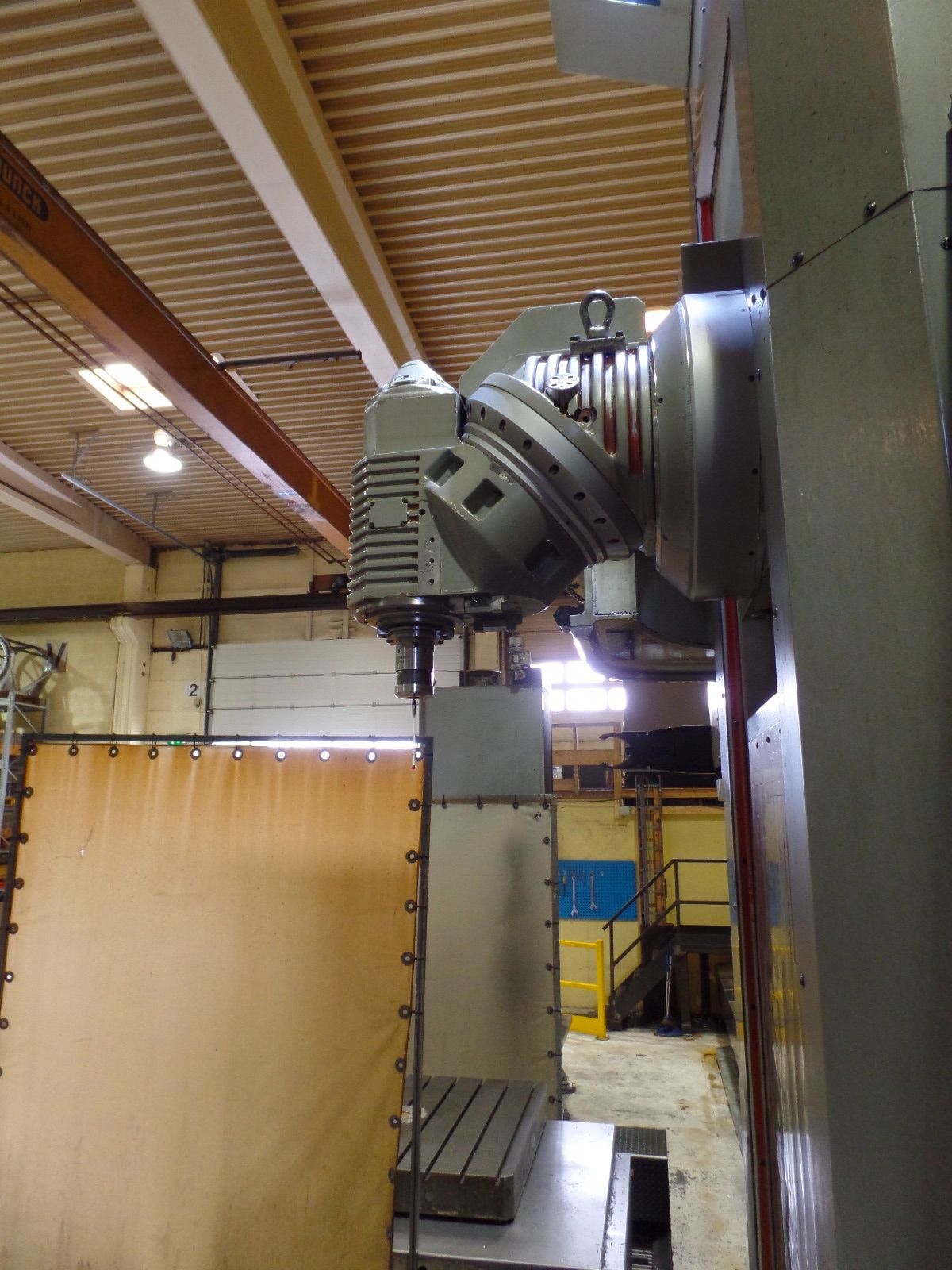

TESTA 1
Tipo
TUPCG5
Cono mandrino
ISO50 DIN69871/69872
Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Coppia max
1180 Nm
Velocità max
400-5000 Rpm
Potenza max
49 Kw
Refrigerante
int+ext 20Bar

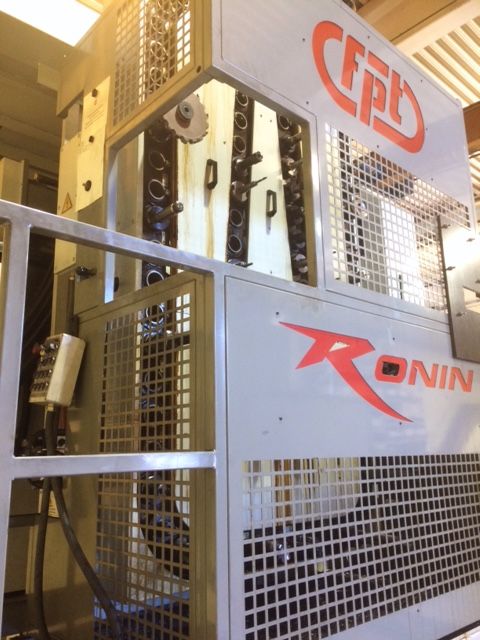

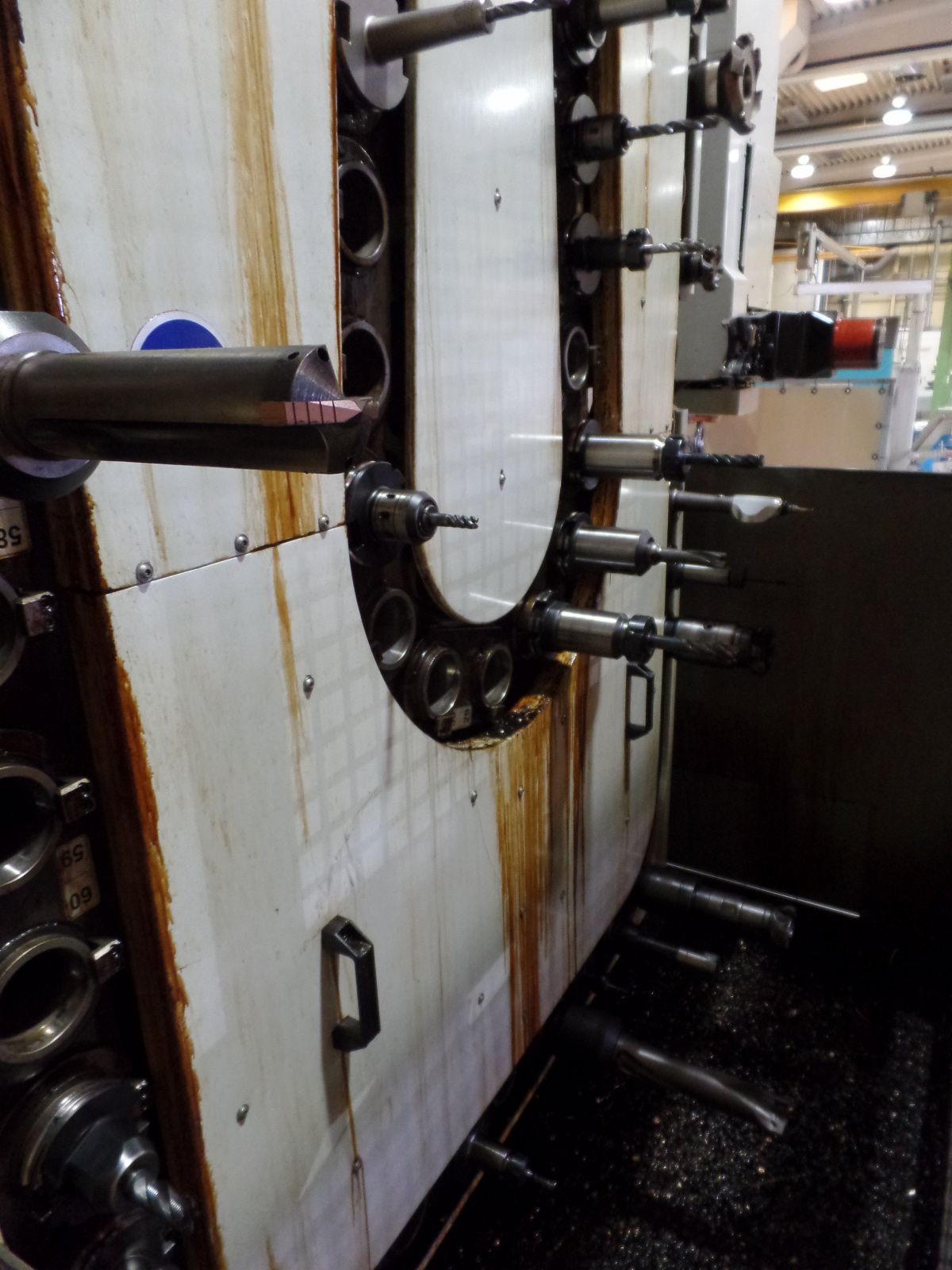

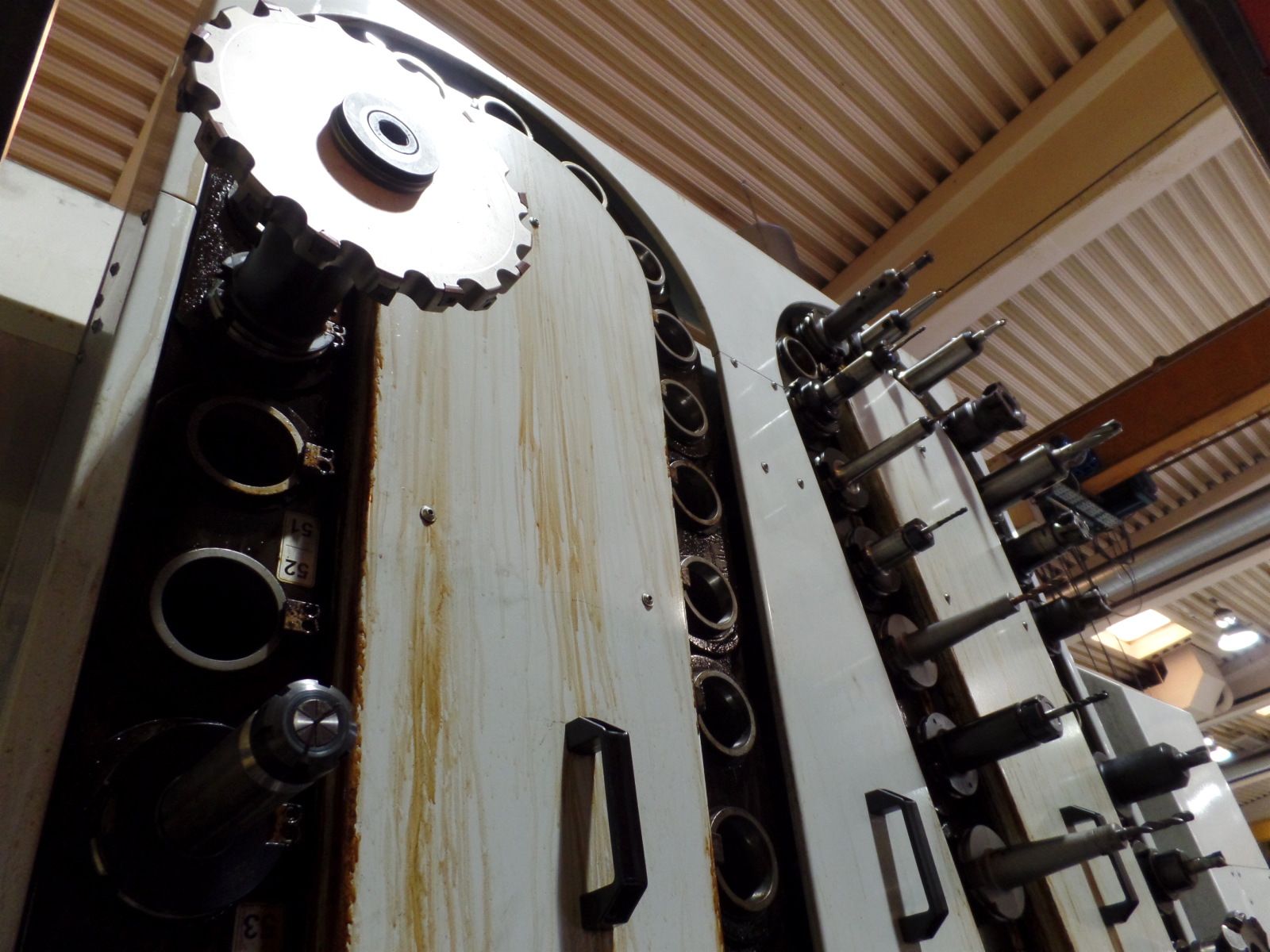

ATC
Postazioni
80
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
230 mm9,06 in
Lunghezza max utensile
400 mm15,75 in
Peso max utensile
20 Kg
Attacco utensile
ISO50 DIN69871
TESTA 2
Tipo
SELS4
Cono mandrino
ISO50
Coppia max
1180 Nm
Velocità max
5000 Rpm
Potenza max
49 Kw
Refrigerante
Int+Ext 20Bar
EXTRA
Potenza totale installata
70 Kw
Accessori a corredo
Static RTCP software in the space, Pick up station, ATC80, 2 TRT15, Chips conveyor, Touch probe
Alta pressione
20 Bar, 28L/min, 1200Lt
Sistema filtraggio
1200 Lt tank with 30µm filter in first stage and 10µm in second stage
Frigorifero
yes

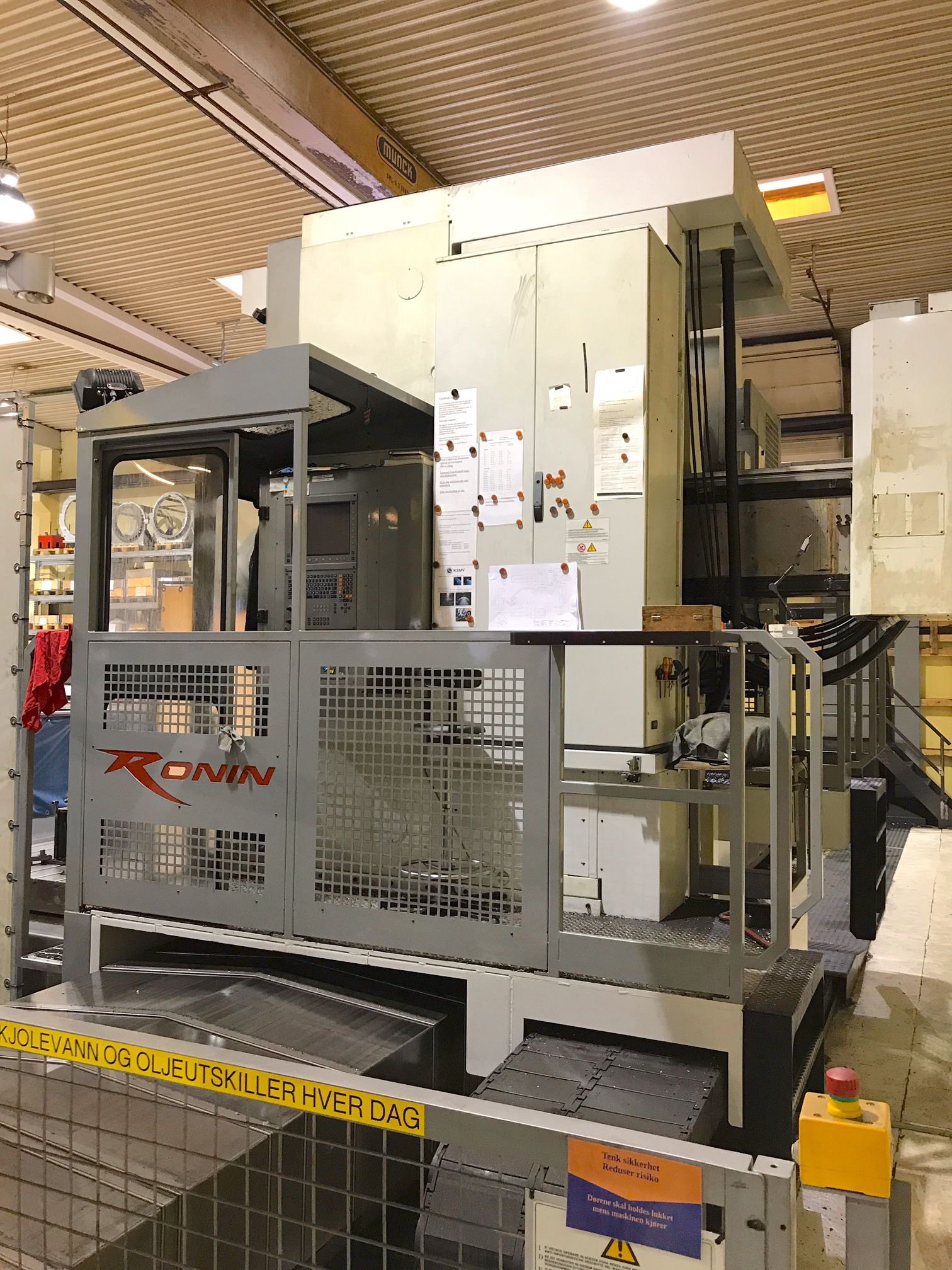

Piattaforma mobile operatore
fixed
Tastatore Pezzo
Heidenhain Touch Probe
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Carenatura
perimetrale
Evacuatore trucioli
yes
Disponibilità
pronta
Visibile in funzione
si
Ingombri Macchina
13500x9627 mm531,50x379,01 in
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
