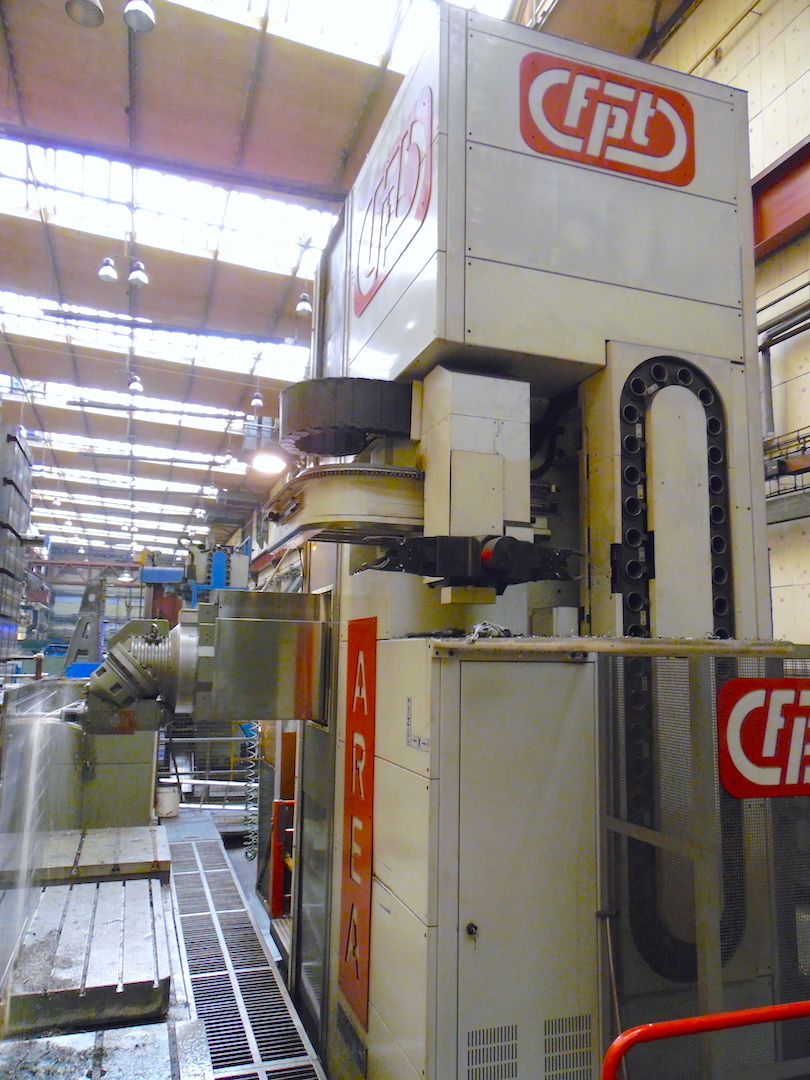

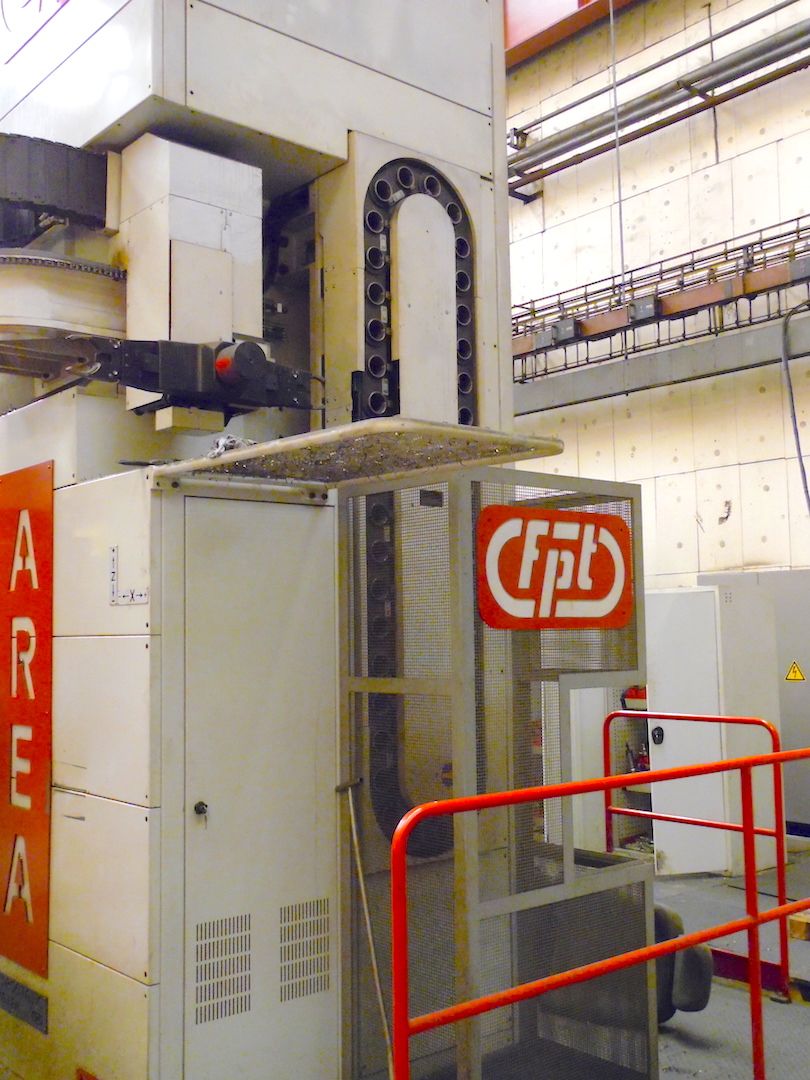

Categoria
Fresatrice
Tipo
a montante mobile
Marca
Modello
AREA M80
Capacità
8000x3000x1250 mm314,96x118,11x49,21 in
Anno di costruzione
2007
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
8000 mm314,96 in
Verticale (Y)
3000 mm118,11 in
Trasversale RAM (Z)
1250 mm49,21 in

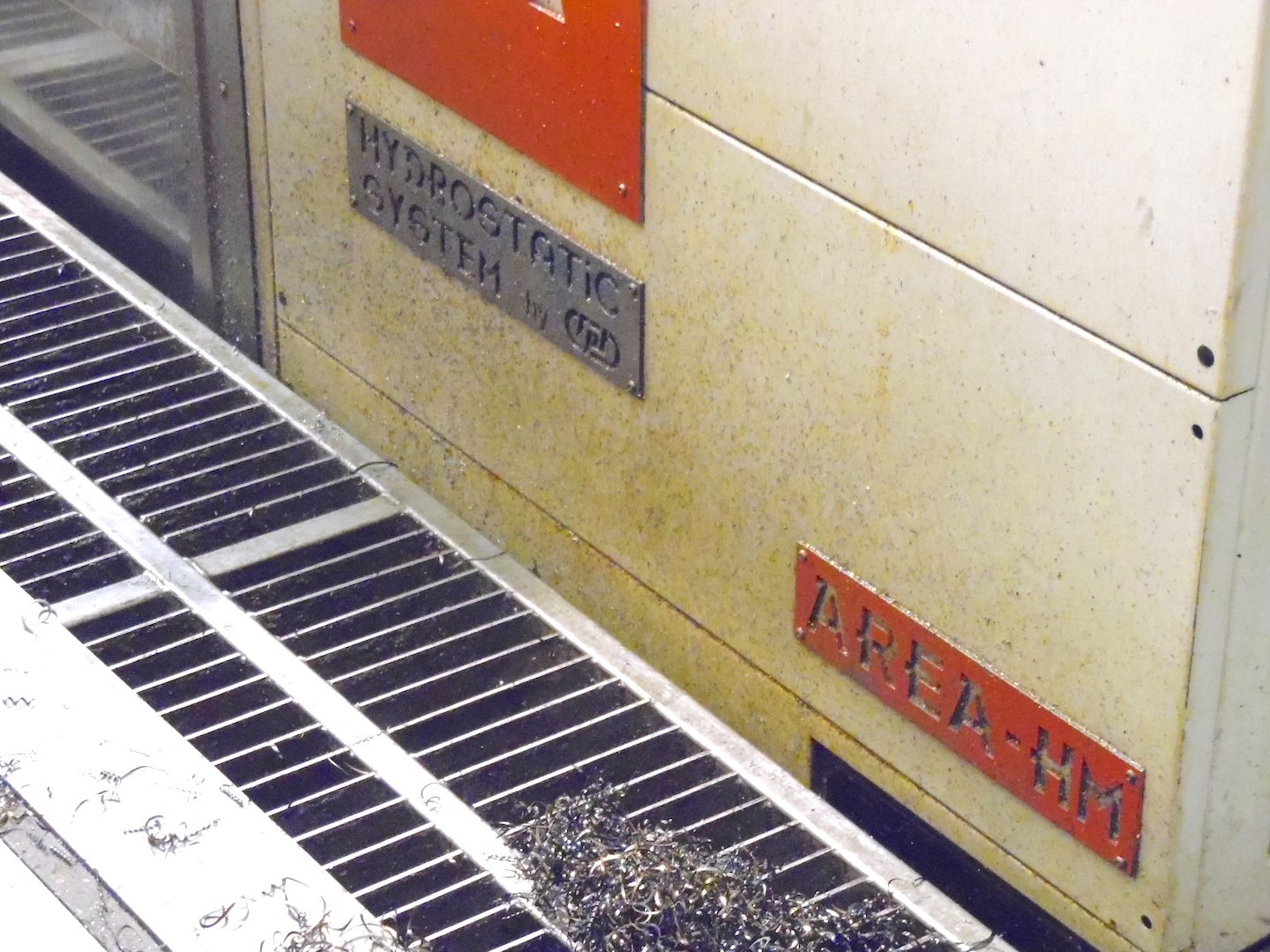

Sostentamento assi
Idrostatico

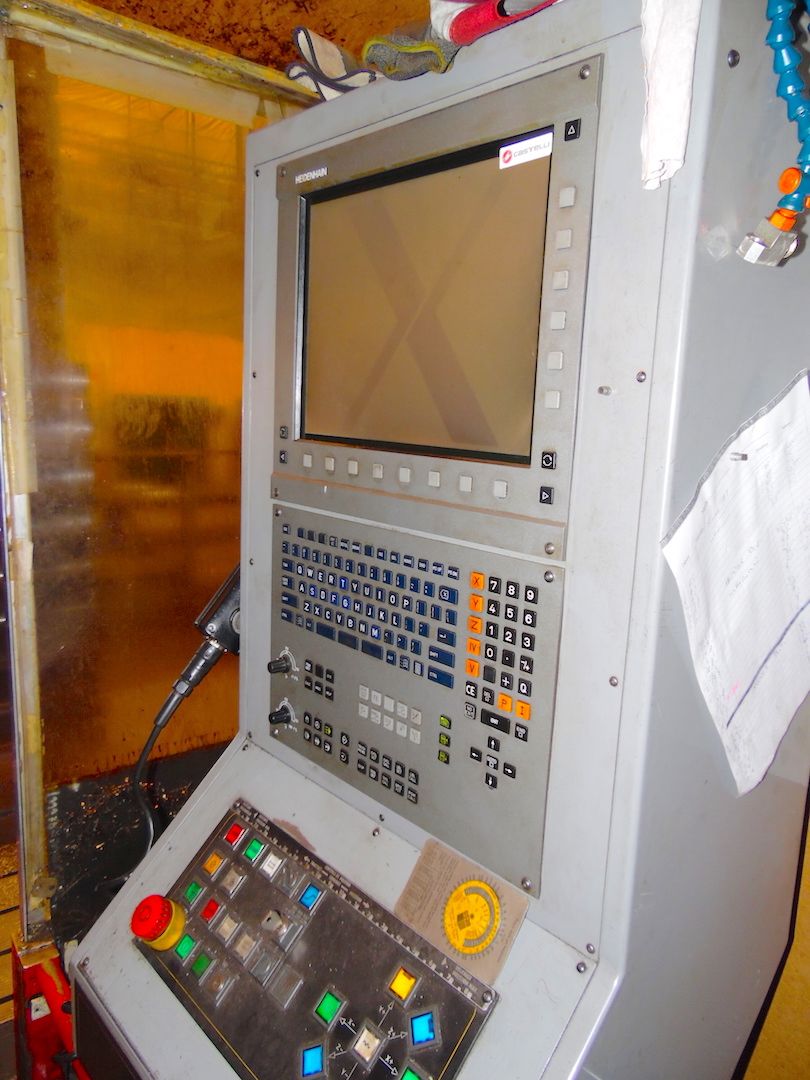

CNC
CNC
Heidenhain iTNC530 + HR410
Azionamenti
SIEMENS
Sistema di misura
Righe ottiche Heidenhain
MANDRINO
Potenza mandrino
46/37 Kw
Velocità rotazione
5000 Rpm
Coppia
1691-2045 Nm
Cono
ISO50
Sezione RAM
500x430 mm19,69x16,93 in
AVANZAMENTI
Rapido X
25 m/min984,25 ipm
Rapido Y
25 m/min984,25 ipm
Rapido Z
25 m/min984,25 ipm
ATC
Postazioni
40
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
230 mm9,06 in
Lunghezza max utensile
400 mm15,75 in
Attacco utensile
ISO50

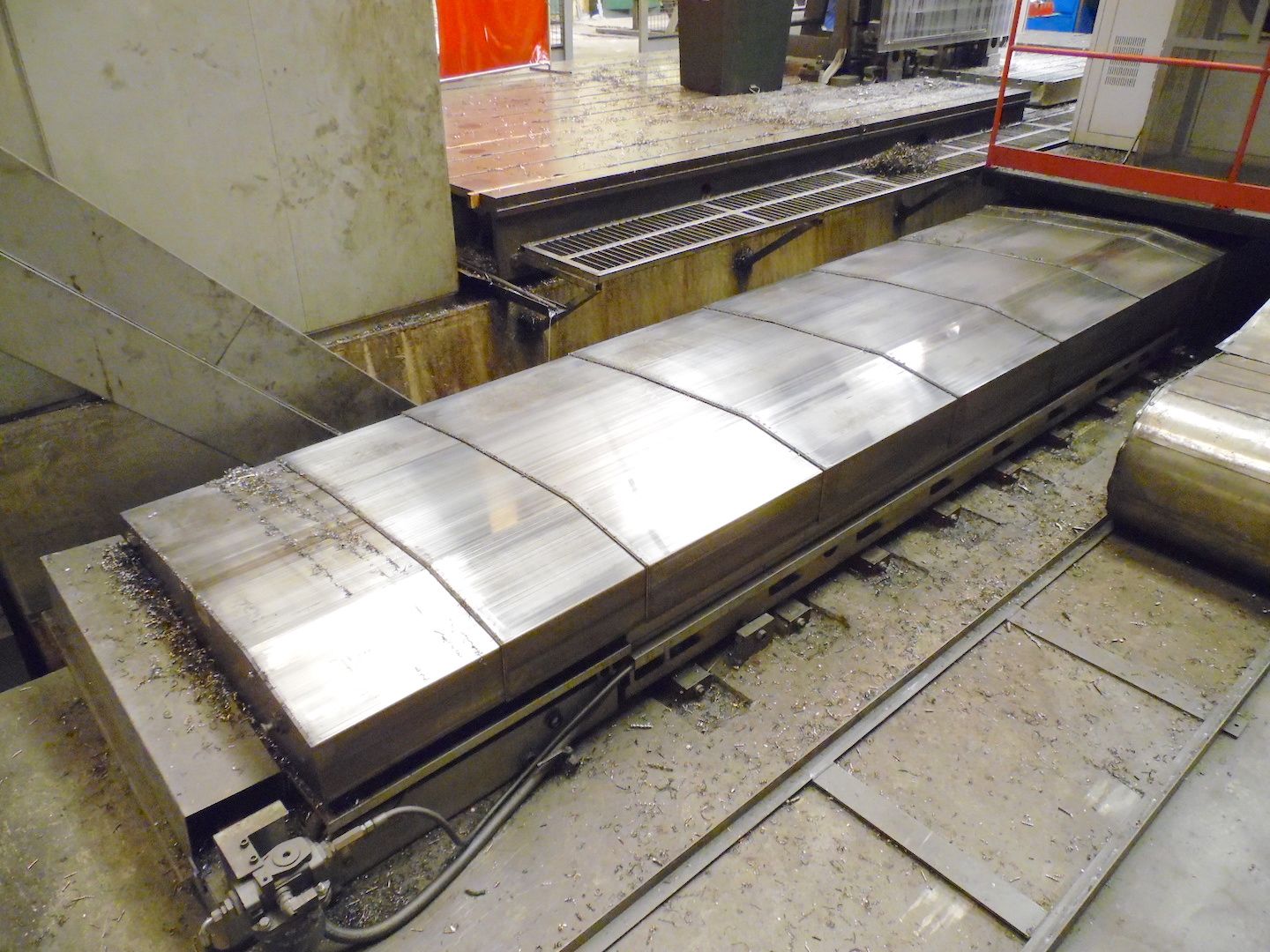

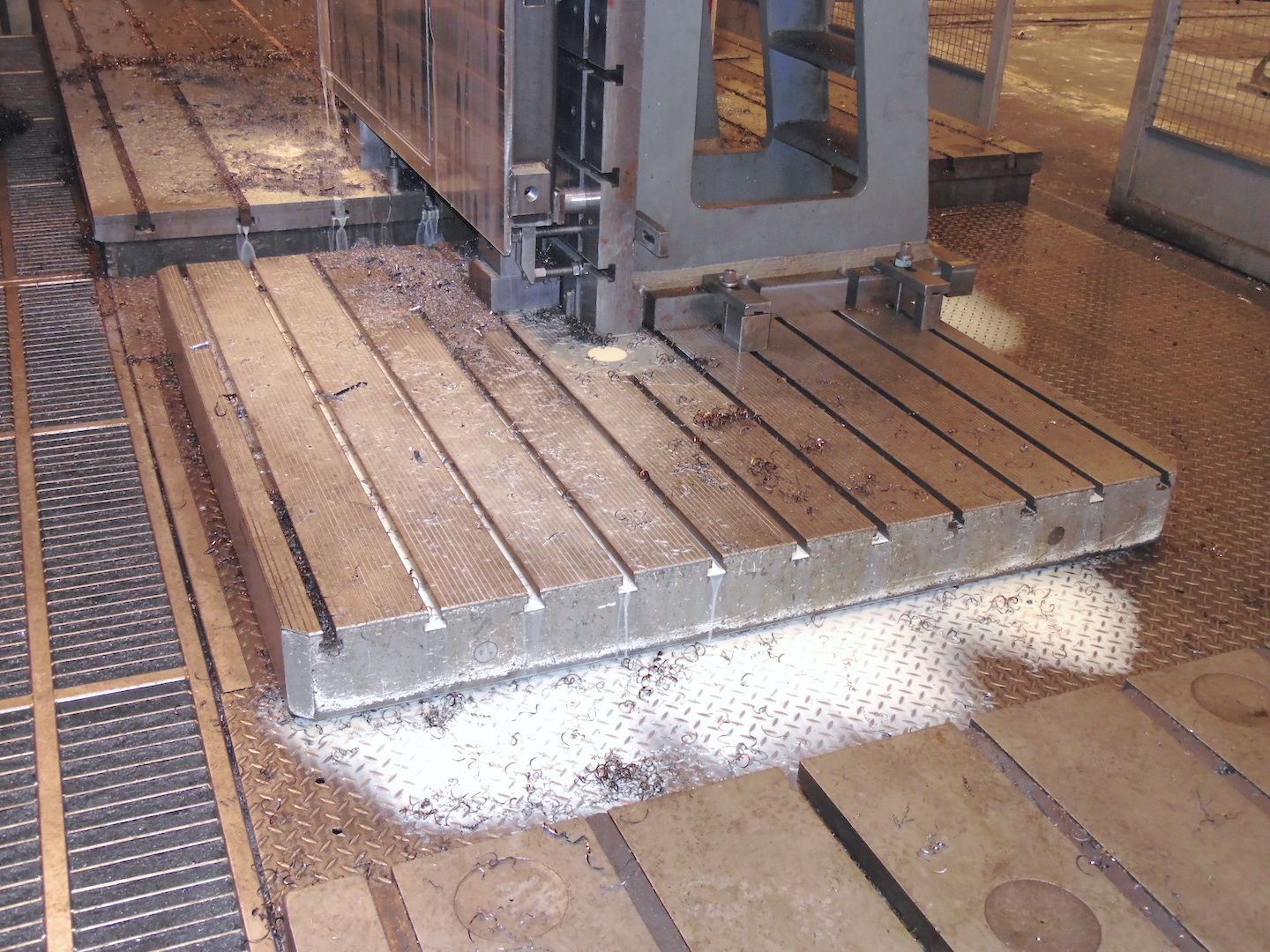

TAVOLA 1
Superficie
2000x2000 mm78,74x78,74 in
Risoluzione (asse B)
360.000x0,001 °
Portata
15.000 Kg
Note
FPT TRF15

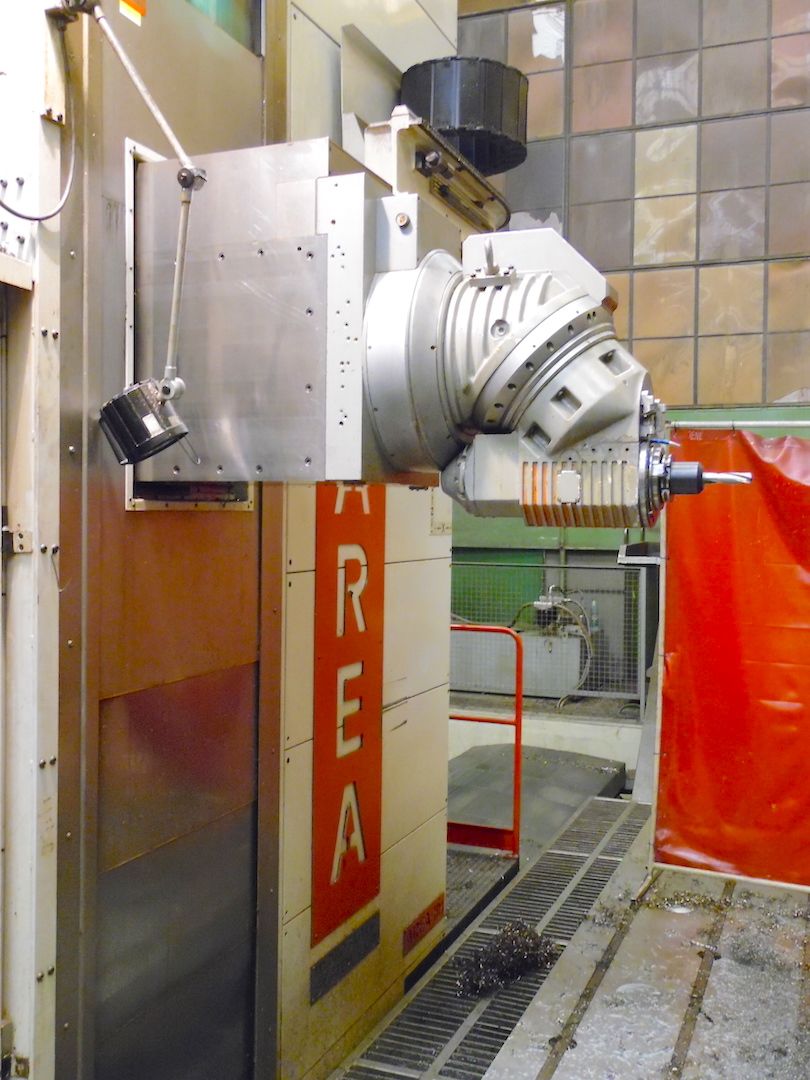

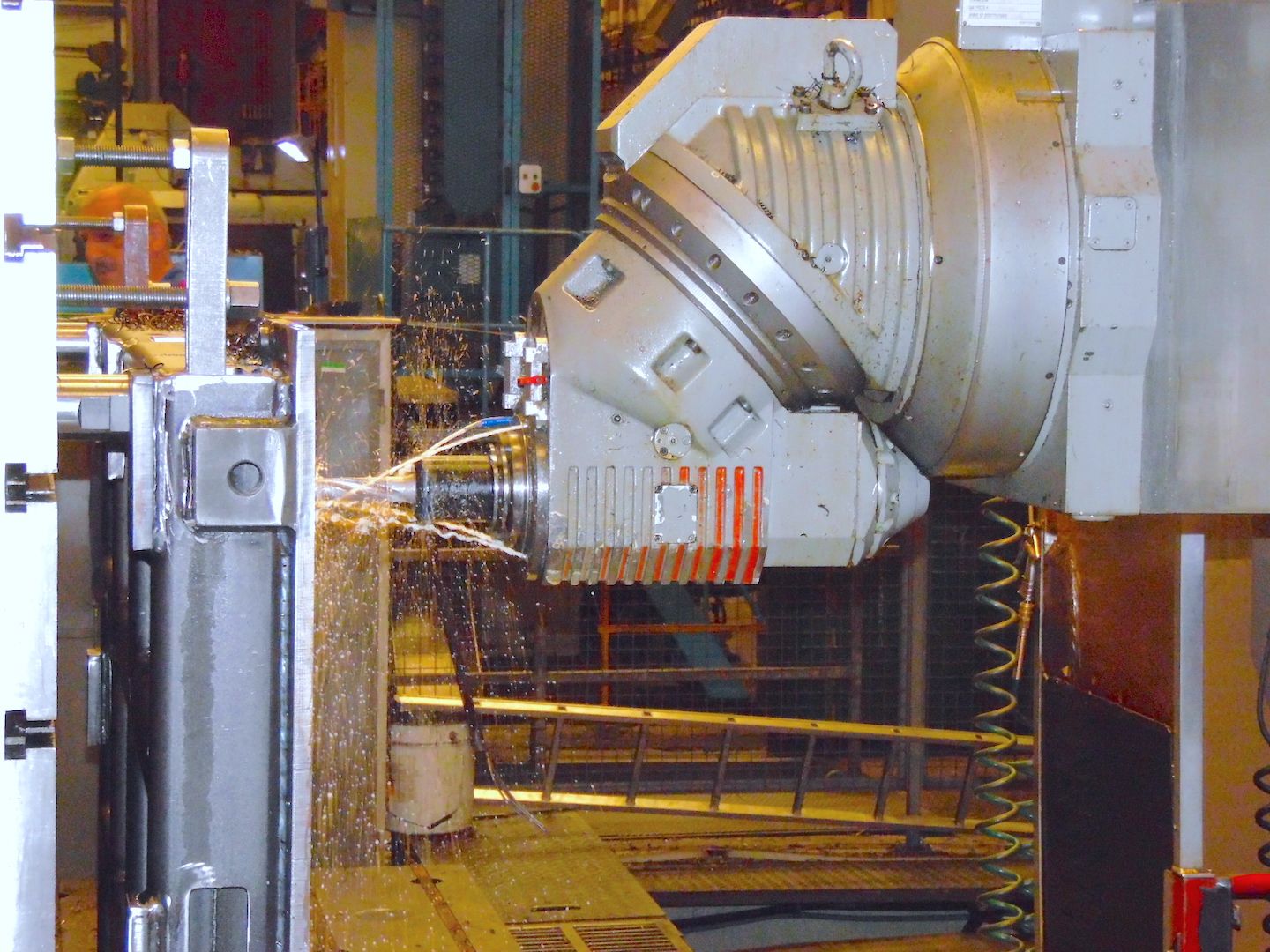

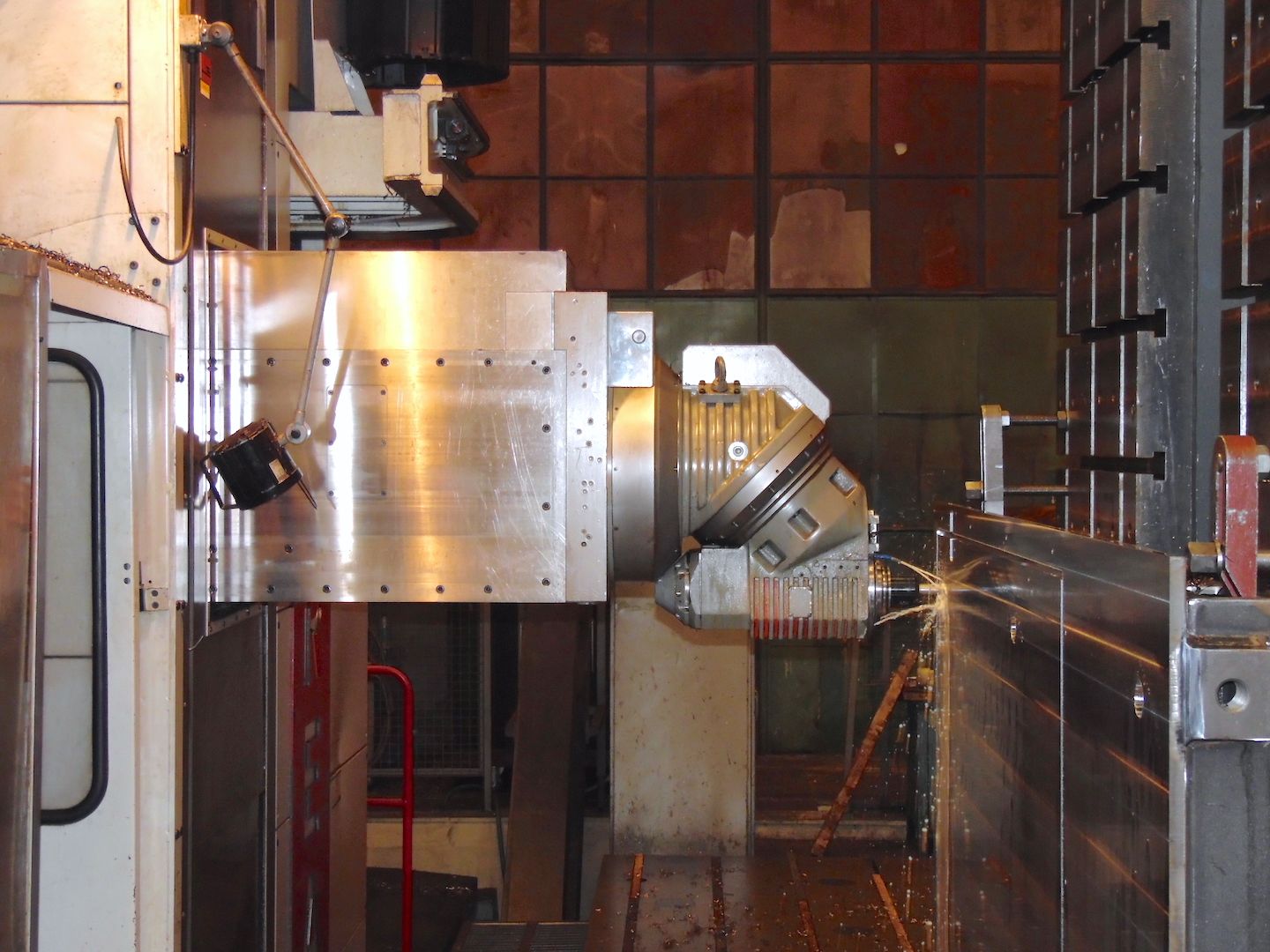

TESTA 1
Tipo
FPT TUPC
Cono mandrino
ISO50
Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Coppia max
1210 Nm
Velocità max
5000 Rpm
Potenza max
46/37 Kw
Refrigerante
interno 20 Bar
TESTA 2
Tipo
FPT SELS6
Cono mandrino
ISO50
Velocità max
5000 Rpm
Potenza max
46 Kw
Refrigerante
interno 20Bar

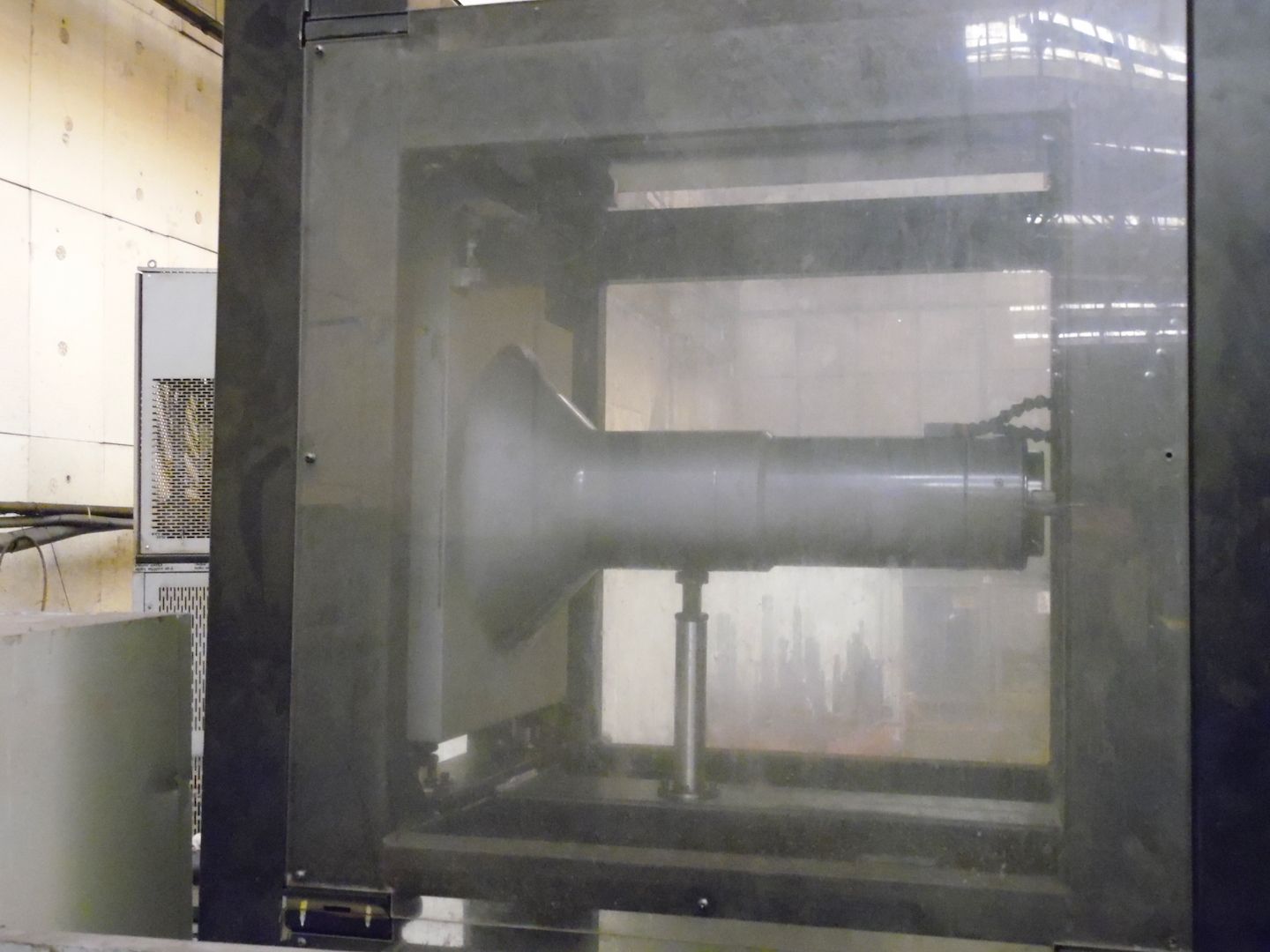

Note
Prolunga mandrino 600mm
PIANO D’ANCORAGGIO
Quantità
2
Dimensione (LxWxH)
4900x3750 + 1400x3750 mm192,91x147,64 + 55,12x147,64 in

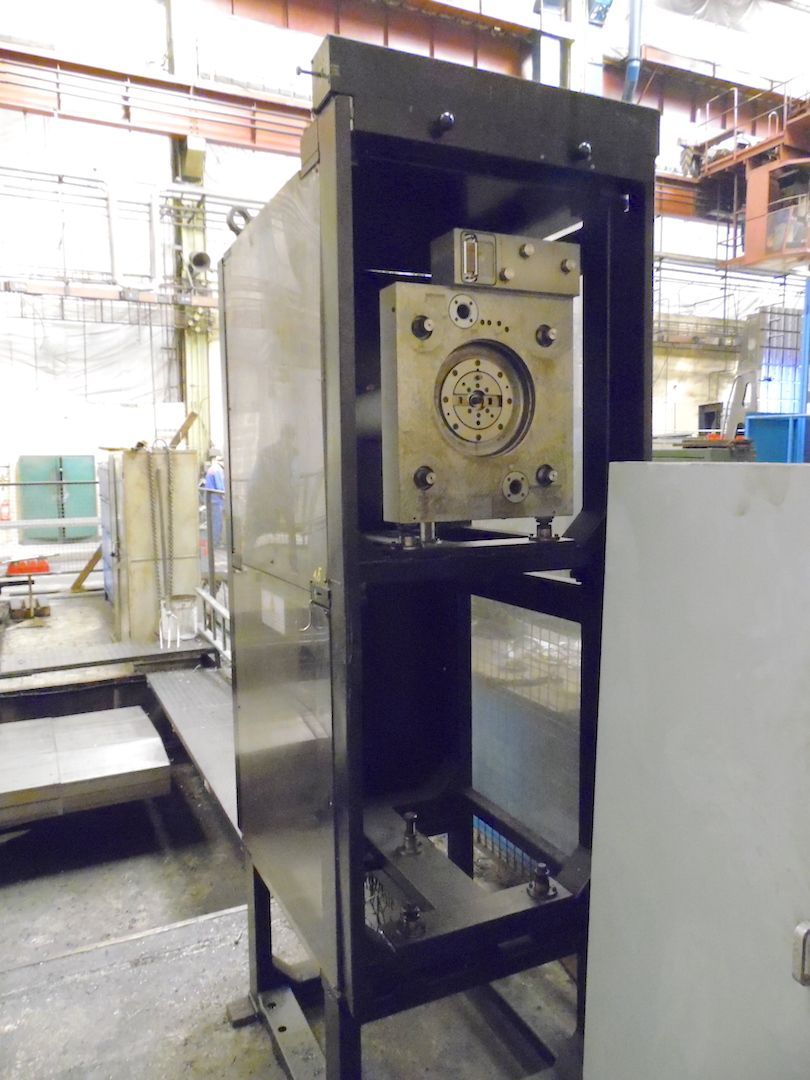

STAZIONE PICK-UP CAMBIO TESTE
Posizioni
2
EXTRA
Alta pressione
20bar
Frigorifero
Si
Evacuatore trucioli
Si
Libri uso e manutenzione
Sì
Certificazione CE
Sì
Schemi elettrici
Sì
Ingombri Macchina
14000x7655(con piani profondi 3750mm)x5389 mm551,18x301,38(con piani profondi 147,64mm)x212,16 in
Accessori a corredo
testa FPT TUPCG5, prolunga SELS6 600mm, 1 piano 1400x3750, 1 piano 4900x3750
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
