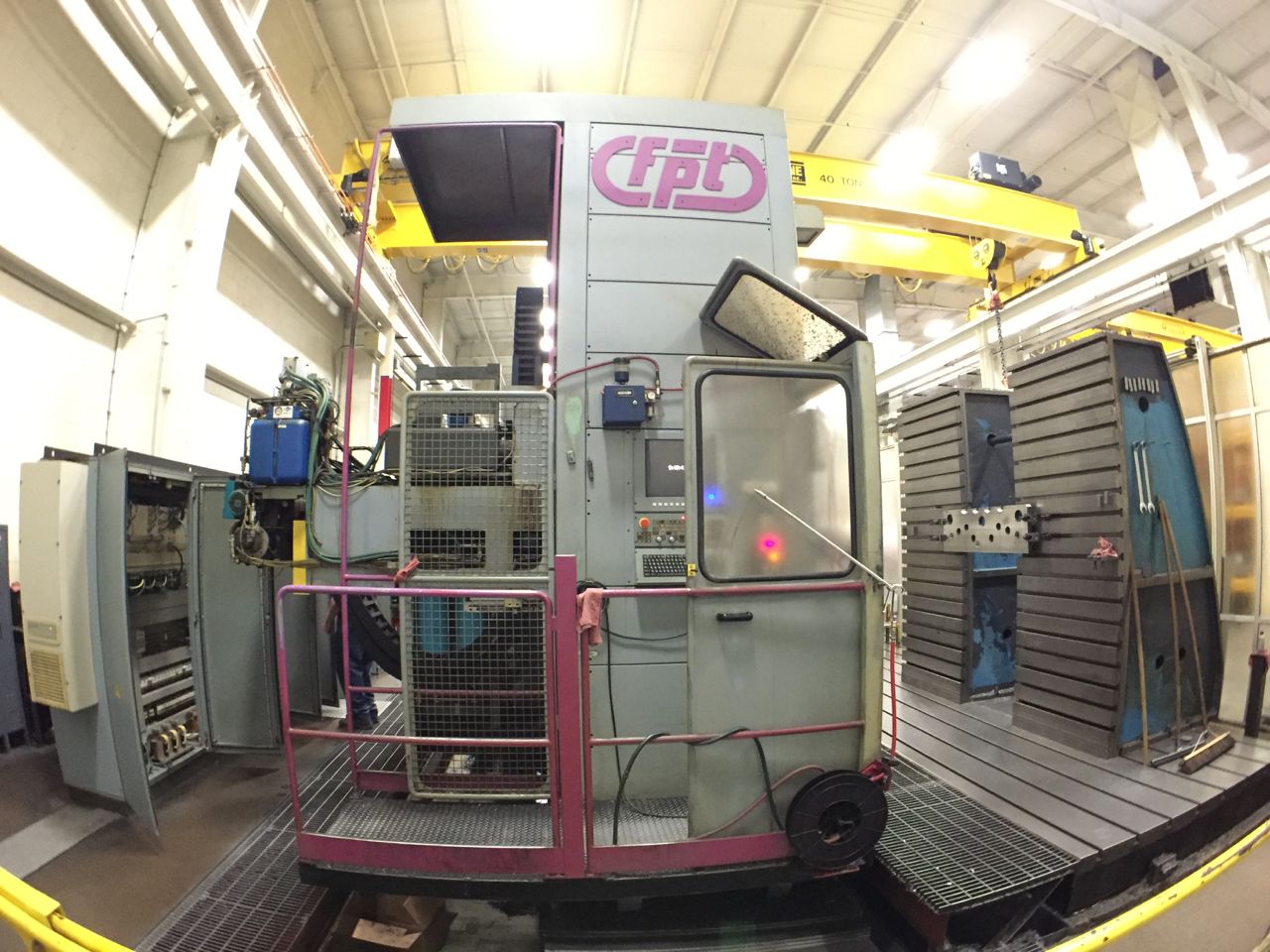

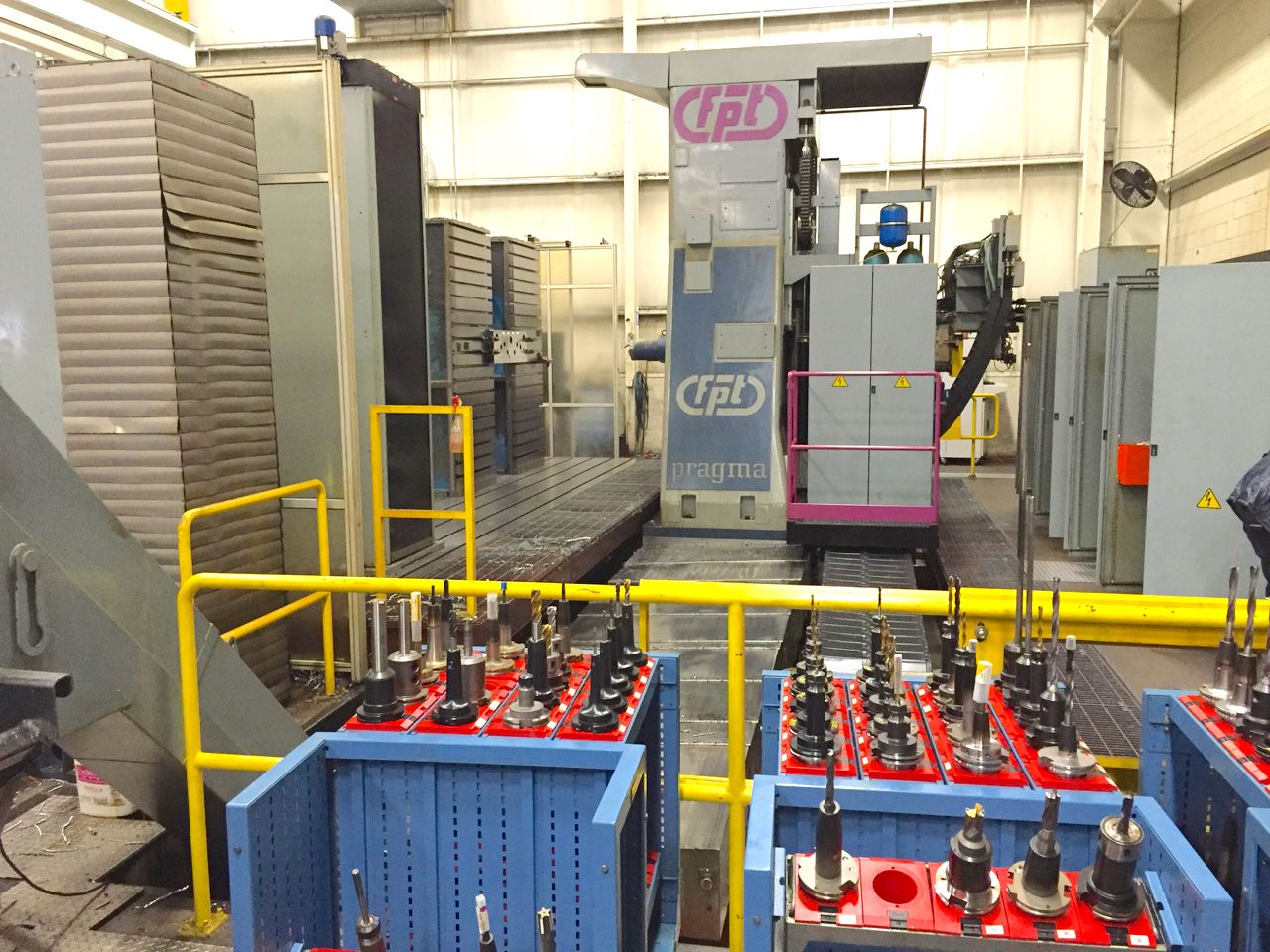

Categoria
Fresatrice
Tipo
a montante mobile
Marca
Modello
PRAGMA M60
Capacità
6000x2000x1200 mm236,22x78,74x47,24 in
Anno di costruzione
2000
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
6000 mm236,22 in
Verticale (Y)
2000 mm78,74 in
Trasversale RAM (Z)
1200 mm47,24 in
Sostentamento assi
guide lineari
MANDRINO
Potenza mandrino
24/27,5 Kw
Cambio gamma
I: 0-235 / II: 235-5000
Velocità rotazione
0-5000 Rpm
Coppia
1120 Nm
Cono
ISO50

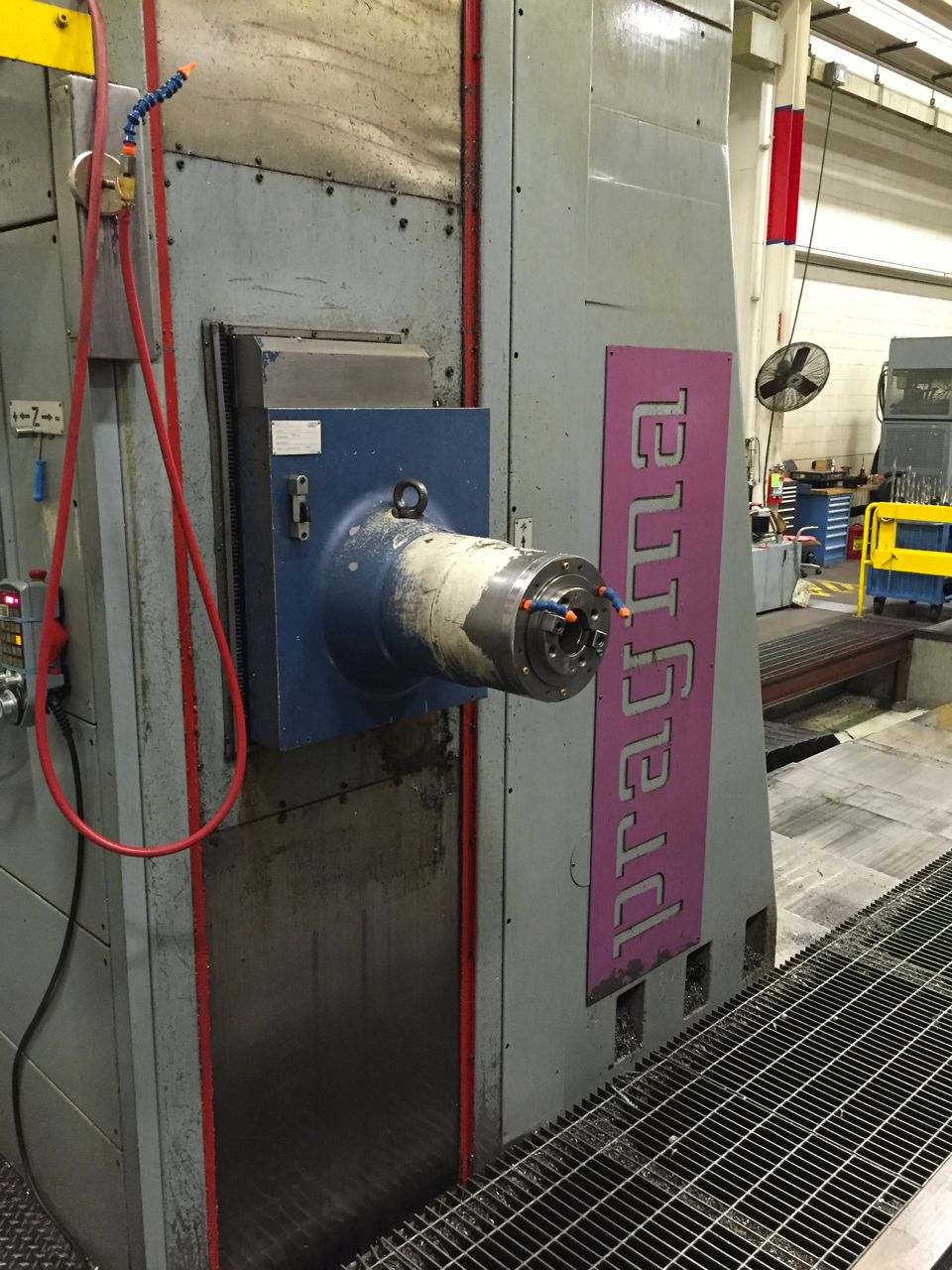

Sezione RAM
450x530 mm17,72x20,87 in
AVANZAMENTI
Rapido X
30 m/min1.181,10 ipm
Rapido Y
30 m/min1.181,10 ipm
Rapido Z
30 m/min1.181,10 ipm
X
15 m/min590,55 ipm
Y
15 m/min590,55 ipm
Z
15 m/min590,55 ipm
ATC
Postazioni
40
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
230 mm9,06 in
Lunghezza max utensile
400 mm15,75 in
Peso max utensile
20 Kg
Attacco utensile
ISO50 / HSK63
Posizione
Pickup station
PIANO D’ANCORAGGIO
Dimensione (LxWxH)
7000x2000x300 mm275,59x78,74x11,81 in
Numero cave a T
8 - 225mm interasse

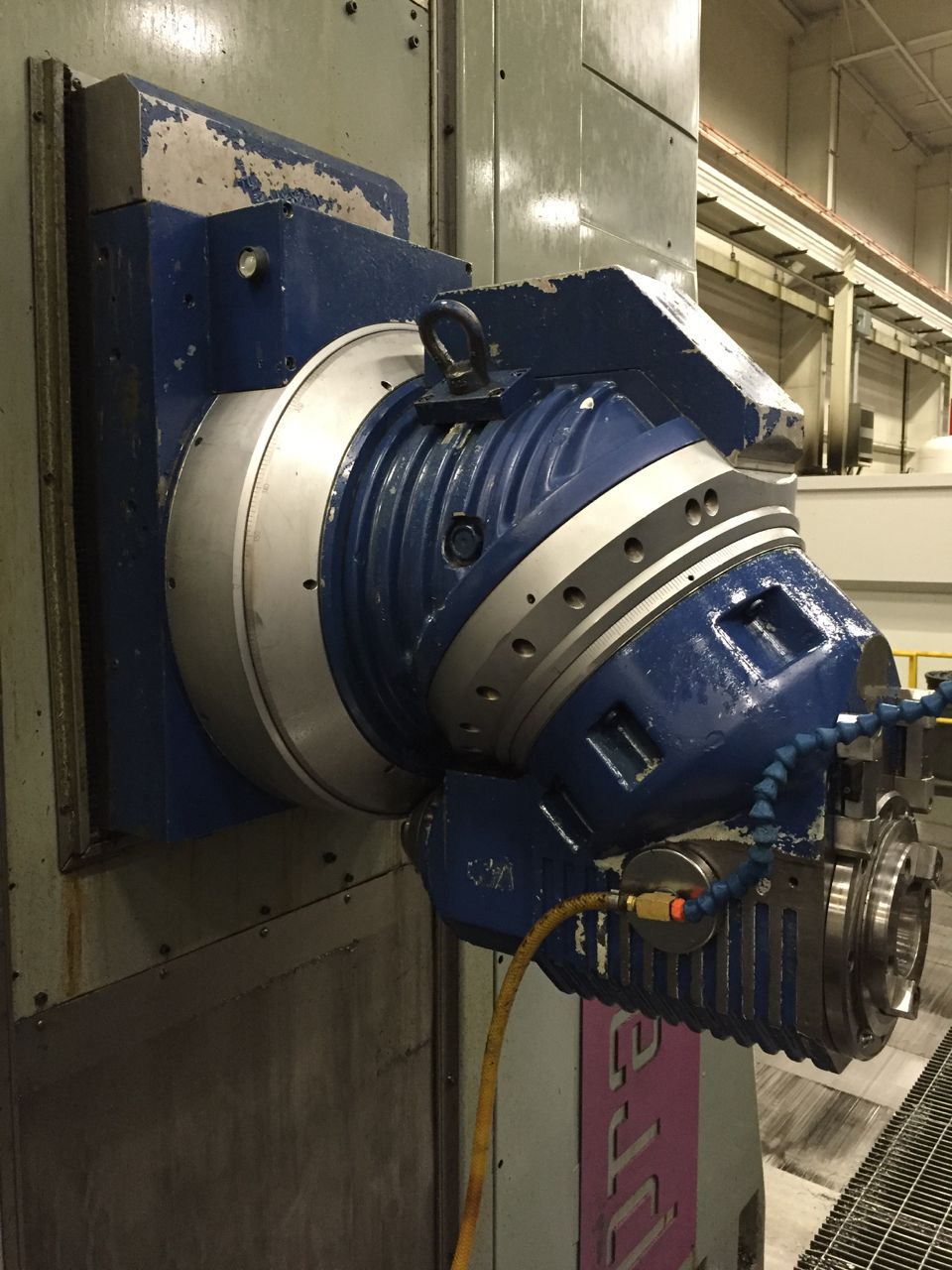

TESTA 1
Tipo
FPT TUPCG CSA
Cono mandrino
ISO50
Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Coppia max
1120 Nm
Velocità max
5000 Rpm
Potenza max
27.5 Kw
Refrigerante
interno 20 bar
Note
testa automatica a posizionamento continuo
TESTA 2
Disponibile su richiesta
No
Tipo
FPT TAEMO CSA
Cono mandrino
HSK63A
Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Velocità max
22.000 Rpm
Potenza max
27,5 Kw
Note
Testa universale con elettromandrino a posizionamento continuo
TESTA 3
Disponibile su richiesta
No
Tipo
SELS4
Cono mandrino
ISO50
Coppia max
1120 Nm
Velocità max
5000 Rpm
Potenza max
27.5 Kw
Refrigerante
interno
Note
prolunga mandrino 400mm

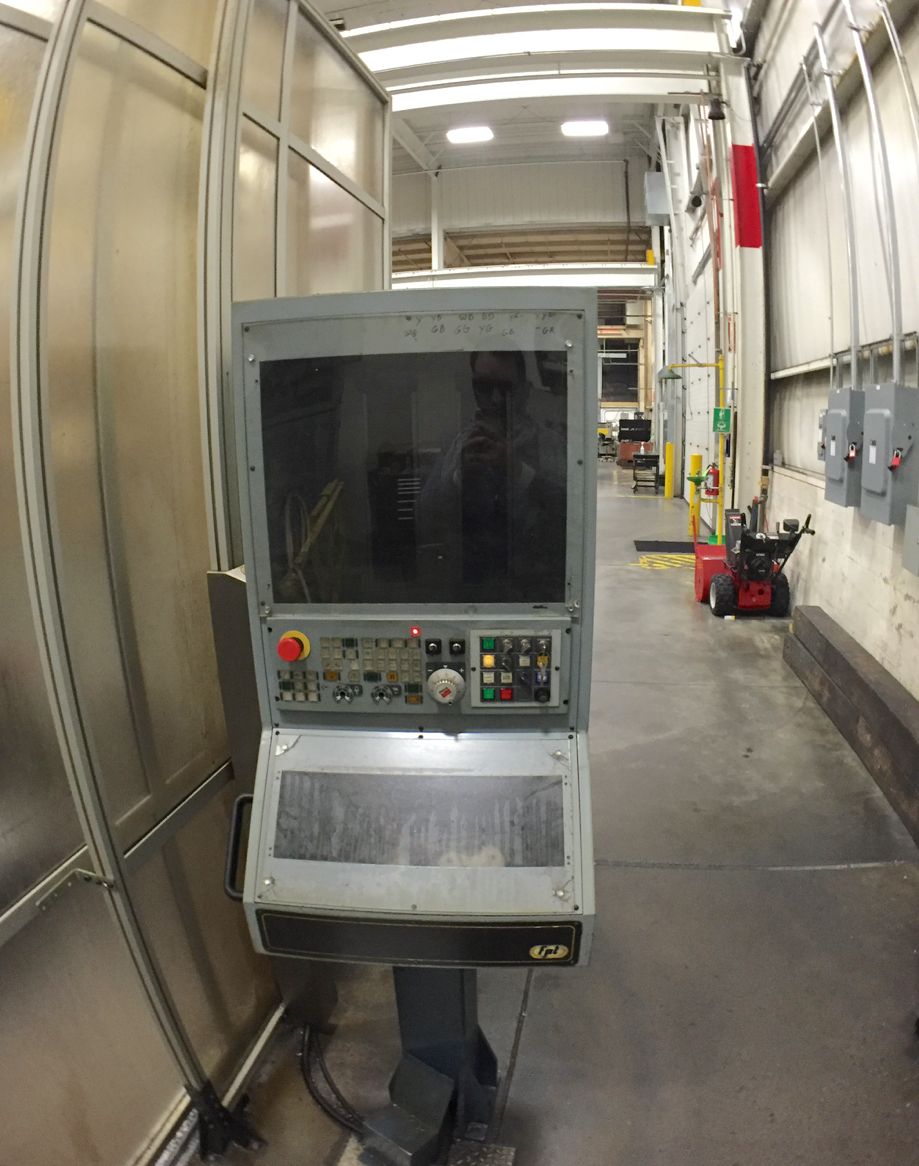

CNC

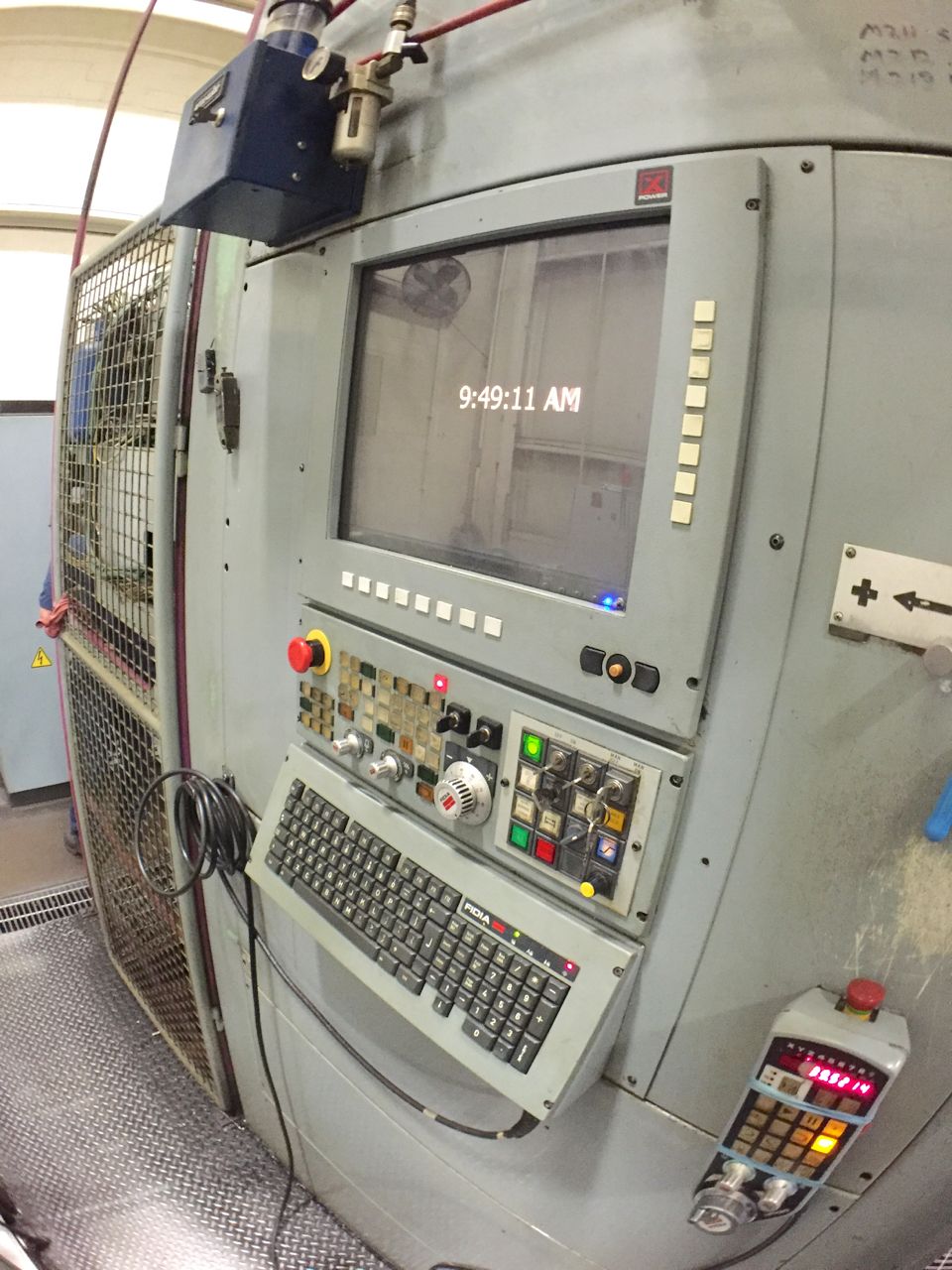

CNC
FIDIA C10
Sistema di misura
pressurized linear scale

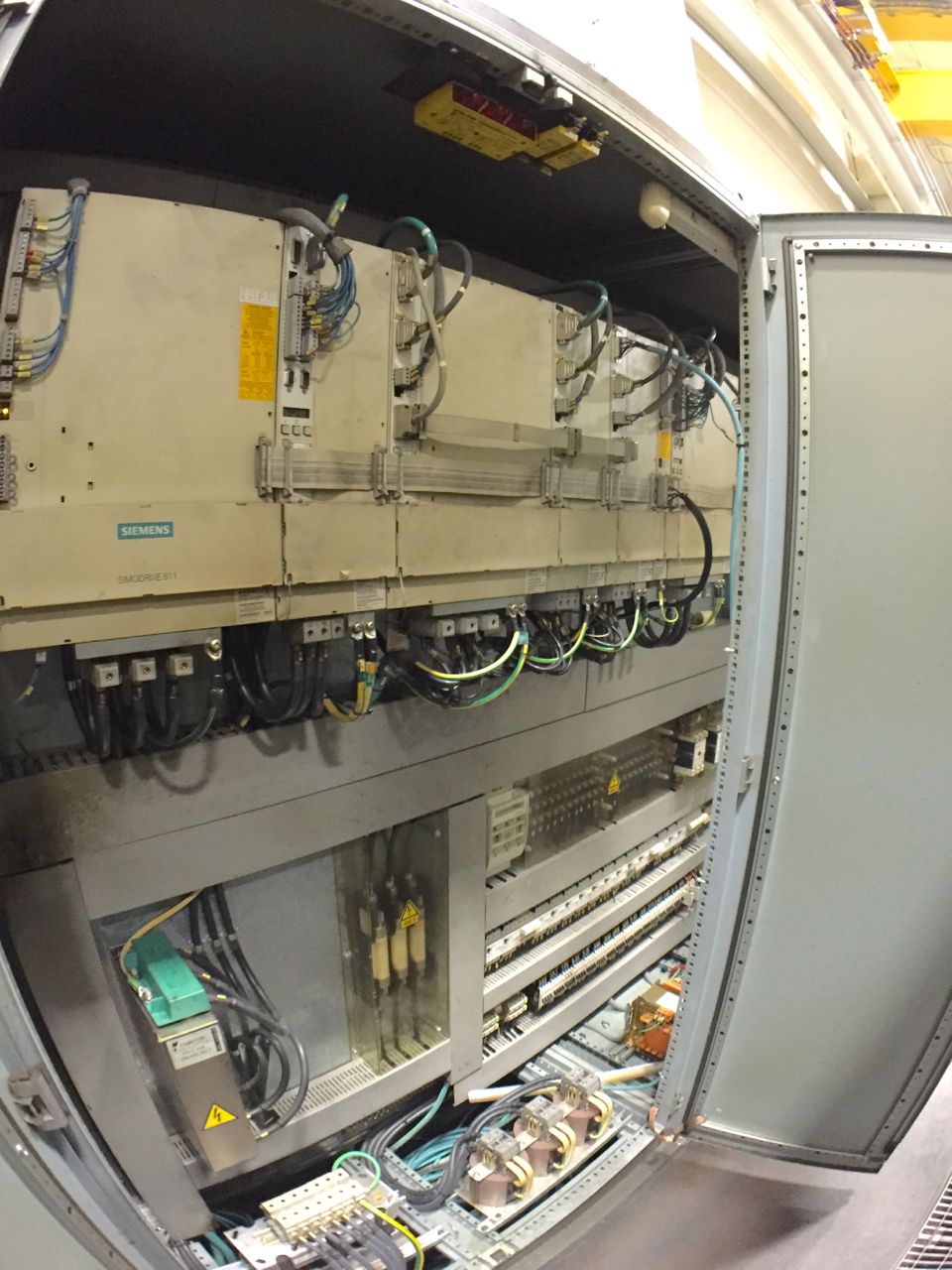

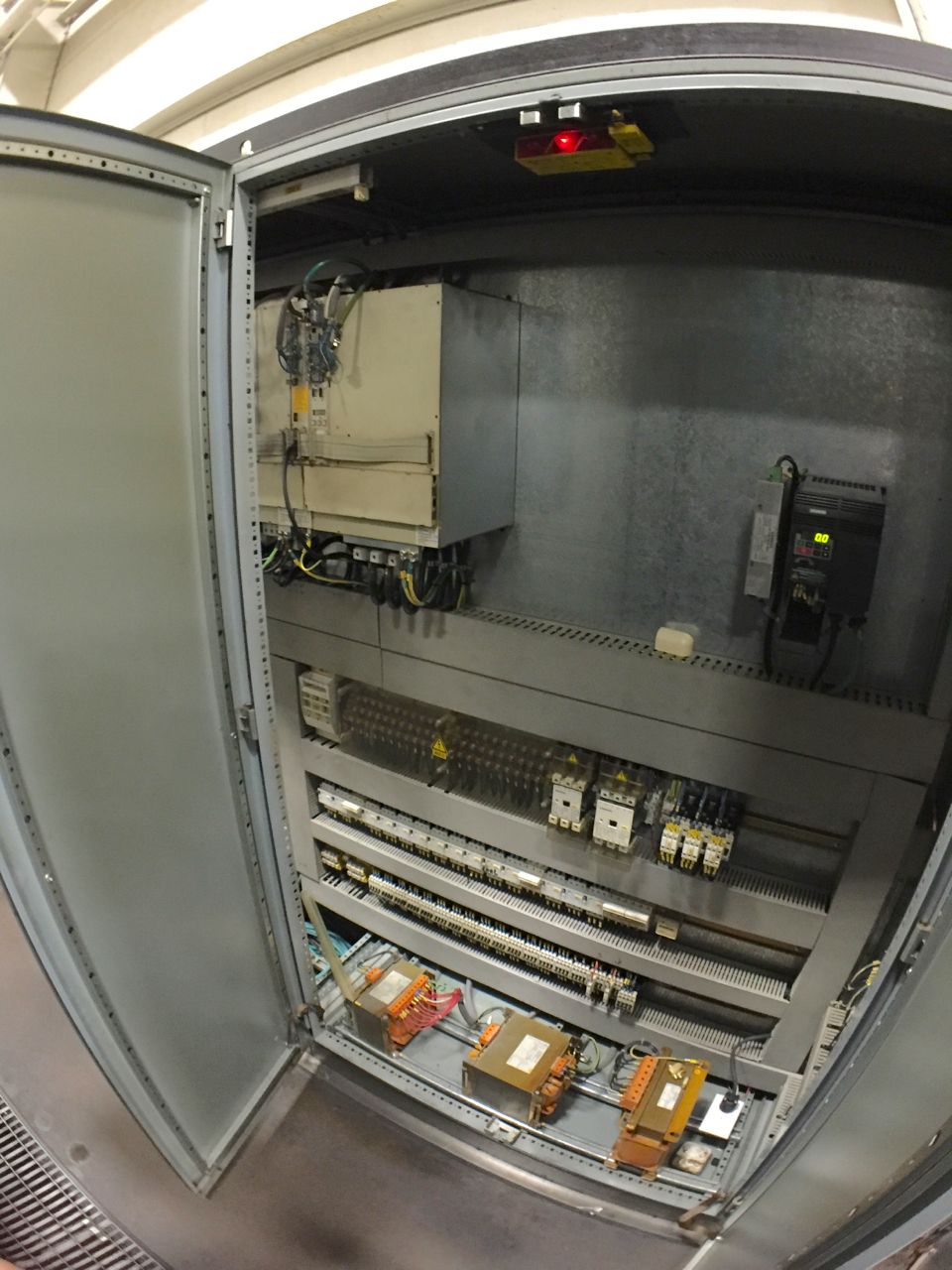

Azionamenti
Siemens
Note
connessione Ethernet

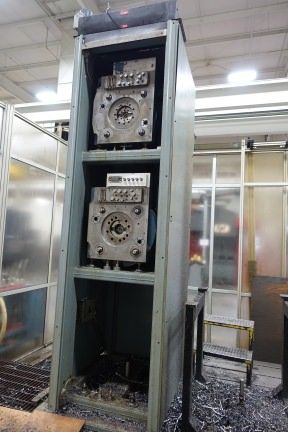

STAZIONE PICK-UP CAMBIO TESTE
Posizioni
3
EXTRA
Potenza totale installata
62 Kw
Ingombri Macchina
11200x8099x4230 (incl. piano stolle e protezioni perimetrali) mm440,94x318,86x166,54 (incl. piano stolle e protezioni perimetrali) in
Accessori a corredo

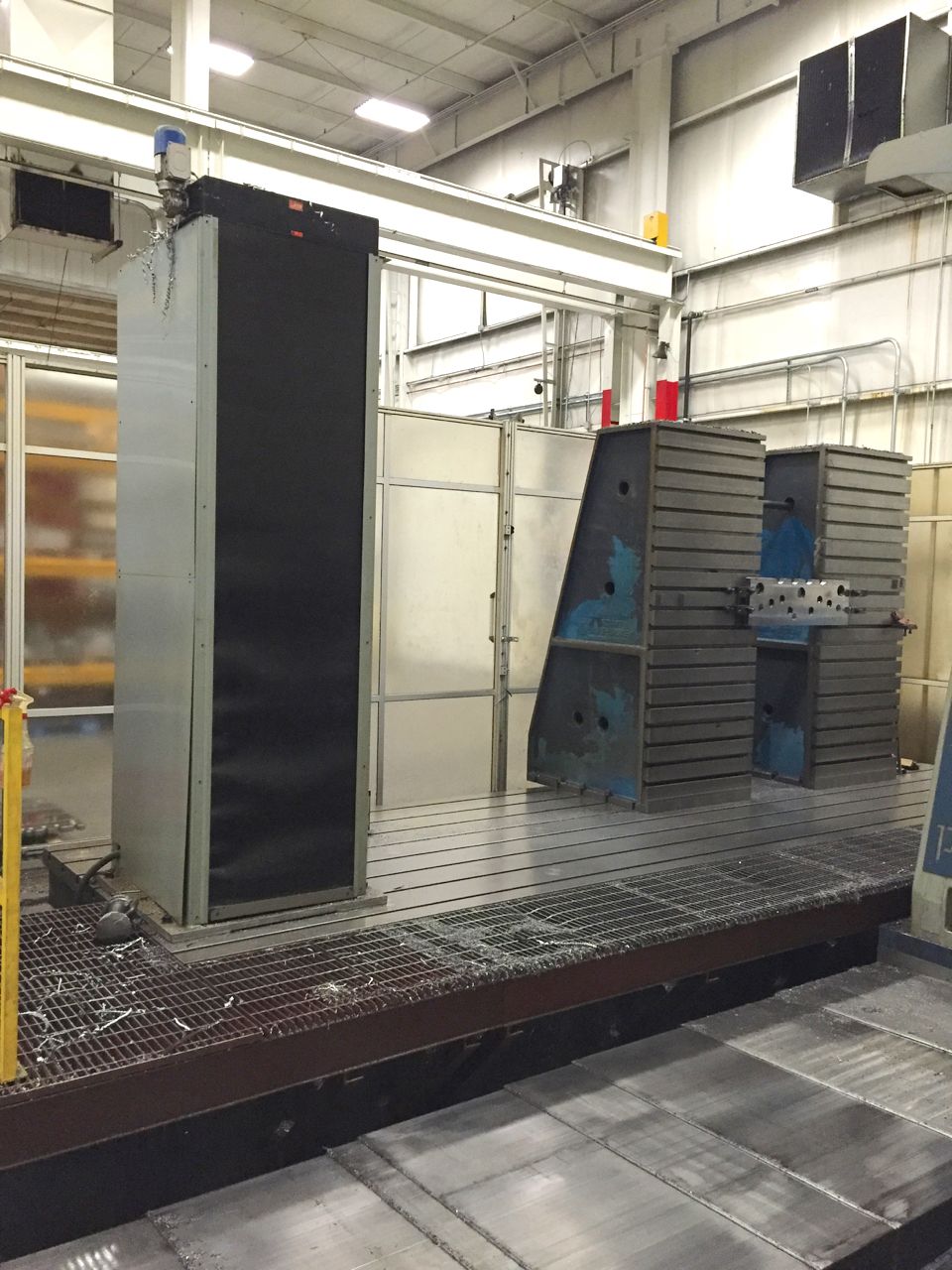

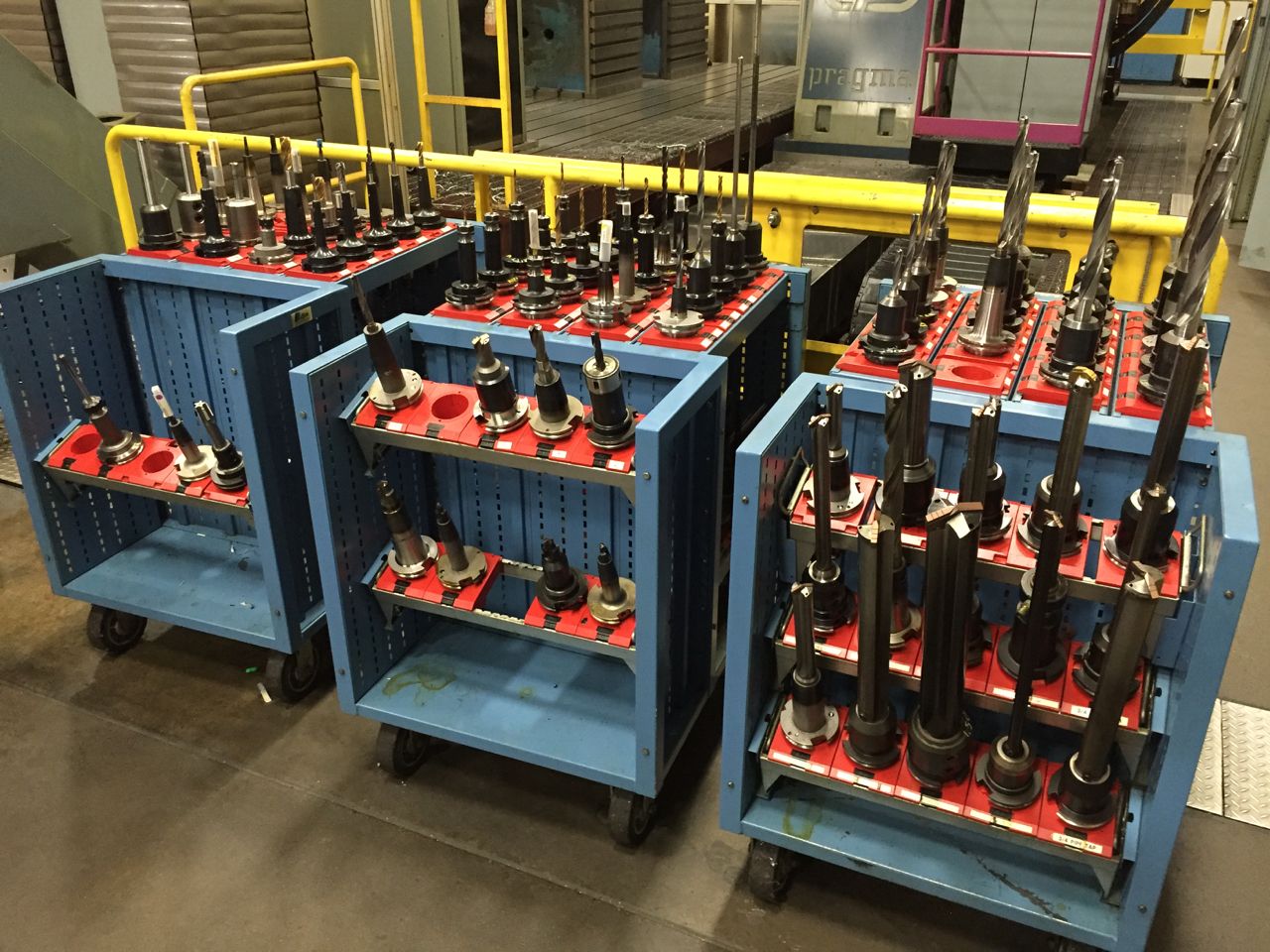

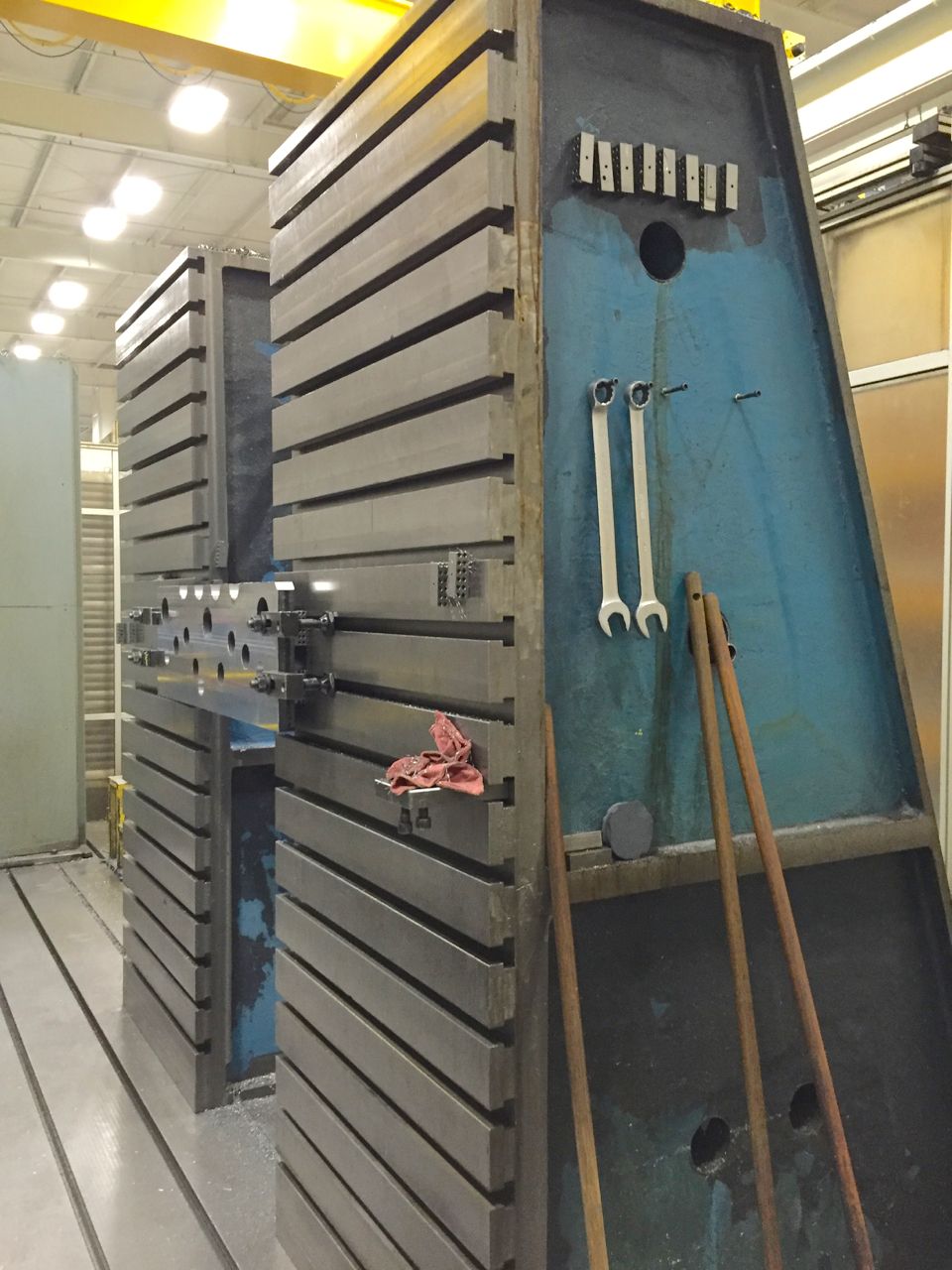

n.2 squadre 2500x1000x1200mm con cave a T, n.1 piano Stolle 7000x2000x300mm, numerosi utensili HSK63A e ISO50, pick-up station per 3 teste, pick-up station per ATC, connessione Ethernet per CNC, refrigerante interno al mandrino, volantino remotato, doppio CNC, protezioni perimetrali complete con microinterruttore di sicurezza
Alta pressione
20Bar attraverso mandrino
Sistema filtraggio
Vasca filtro a carta
Frigorifero
si
Libri uso e manutenzione
Sì

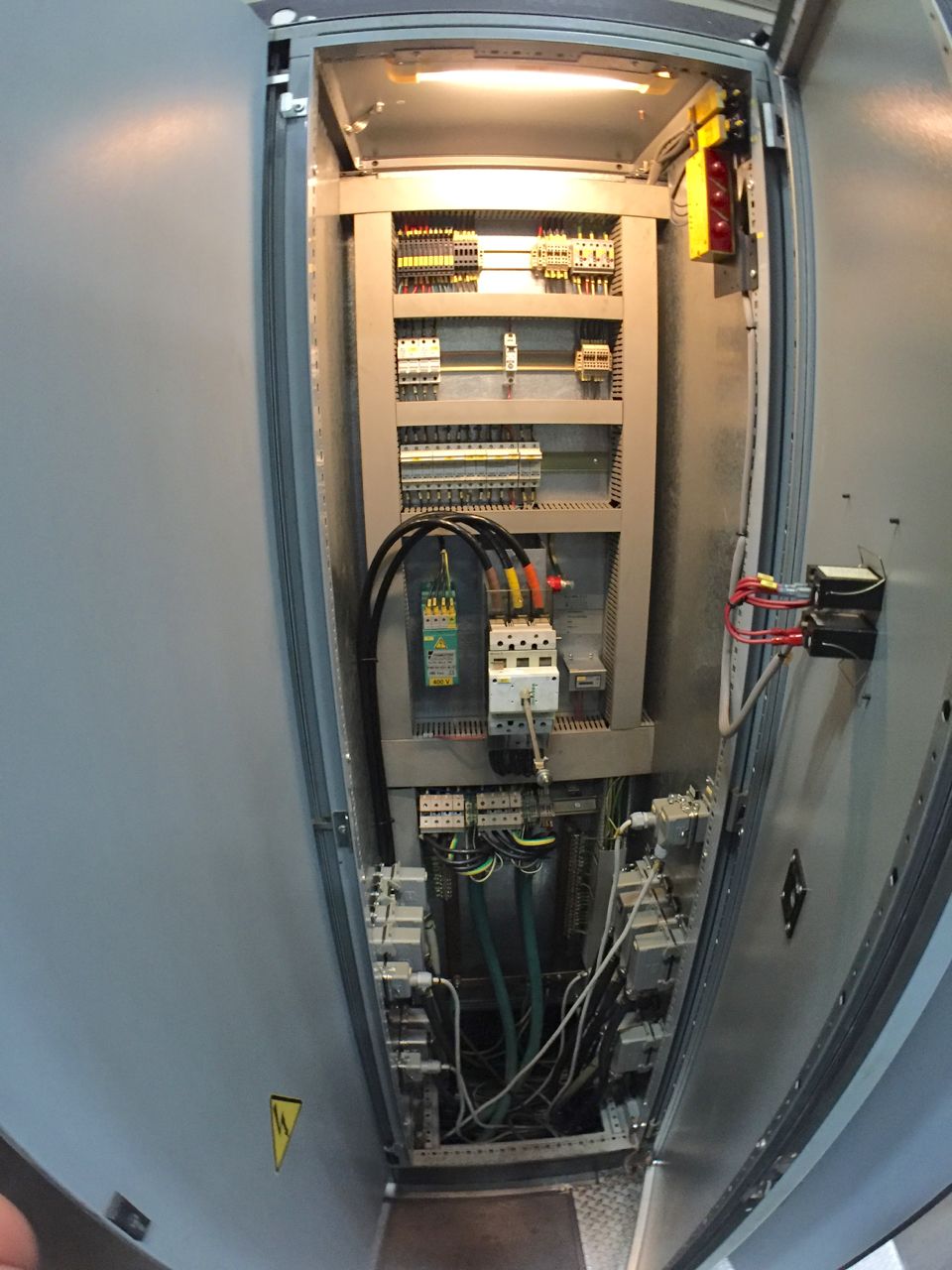

Schemi elettrici
Sì
Carenatura
perimetrale completa

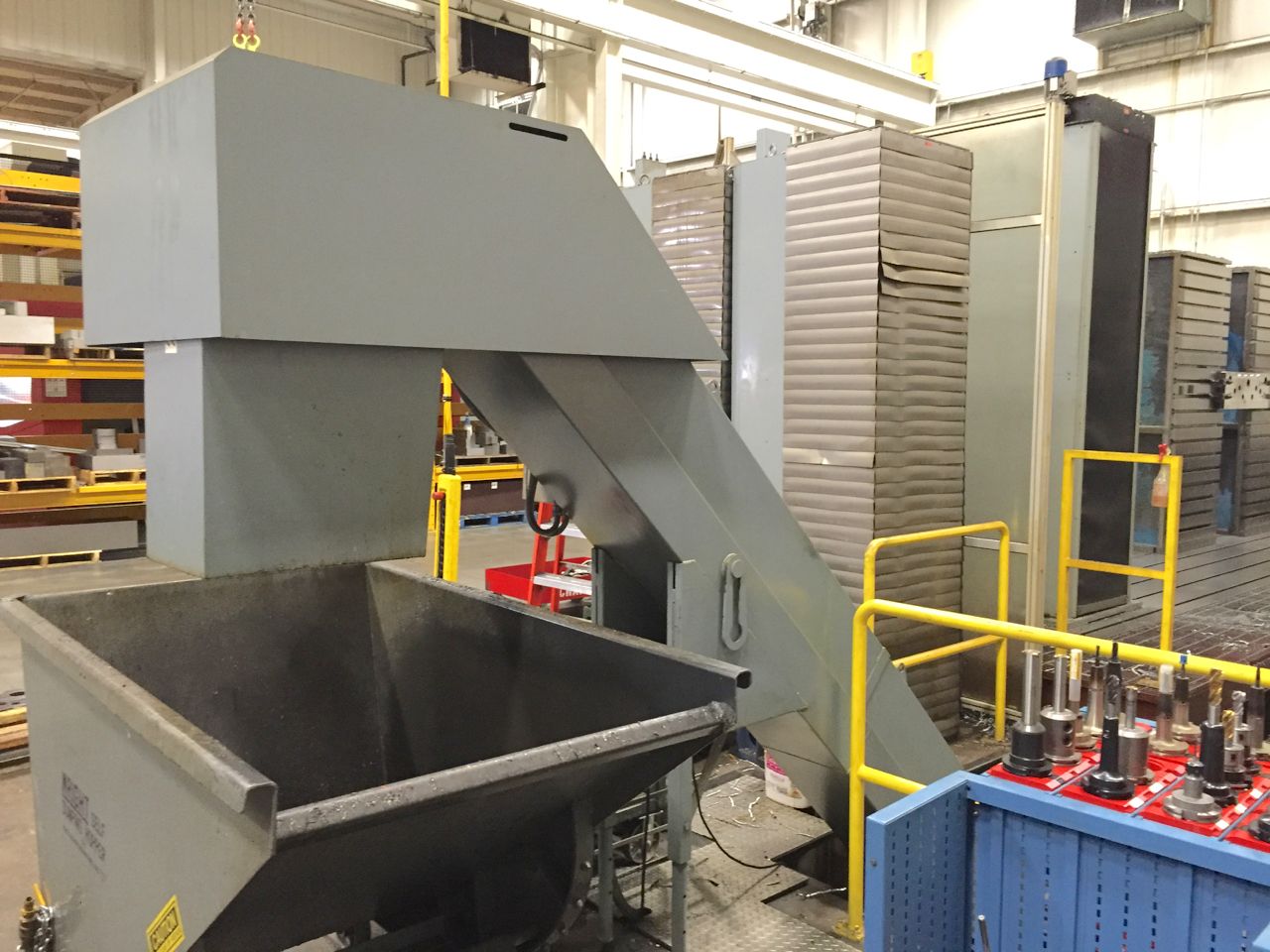

Evacuatore trucioli
si
Visibile in funzione
si
Peso totale macchina
≈50.000 Kg
