Categoria
Foratrice
Tipo
per fori profondi per stampi
Marca
Modello

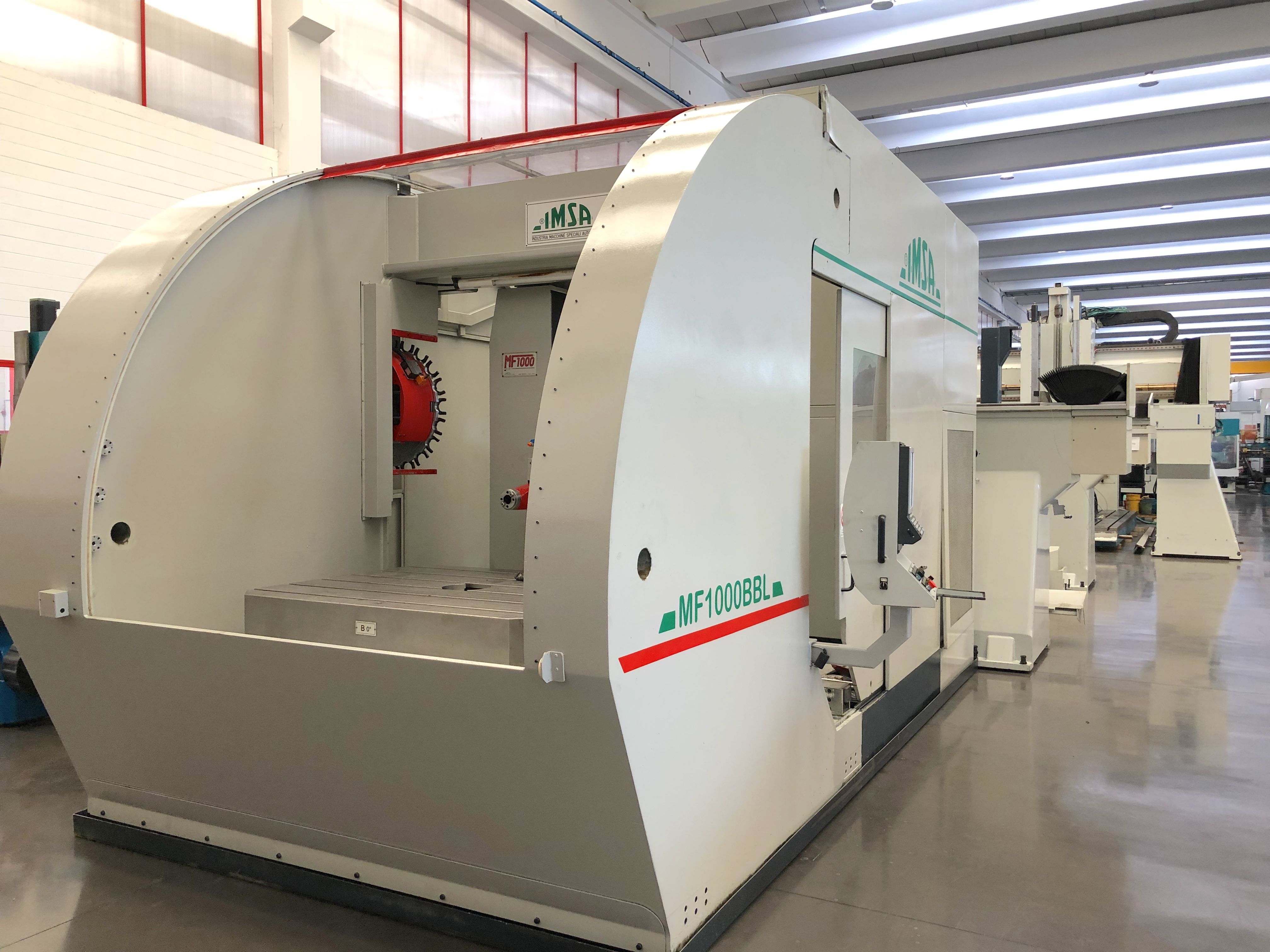

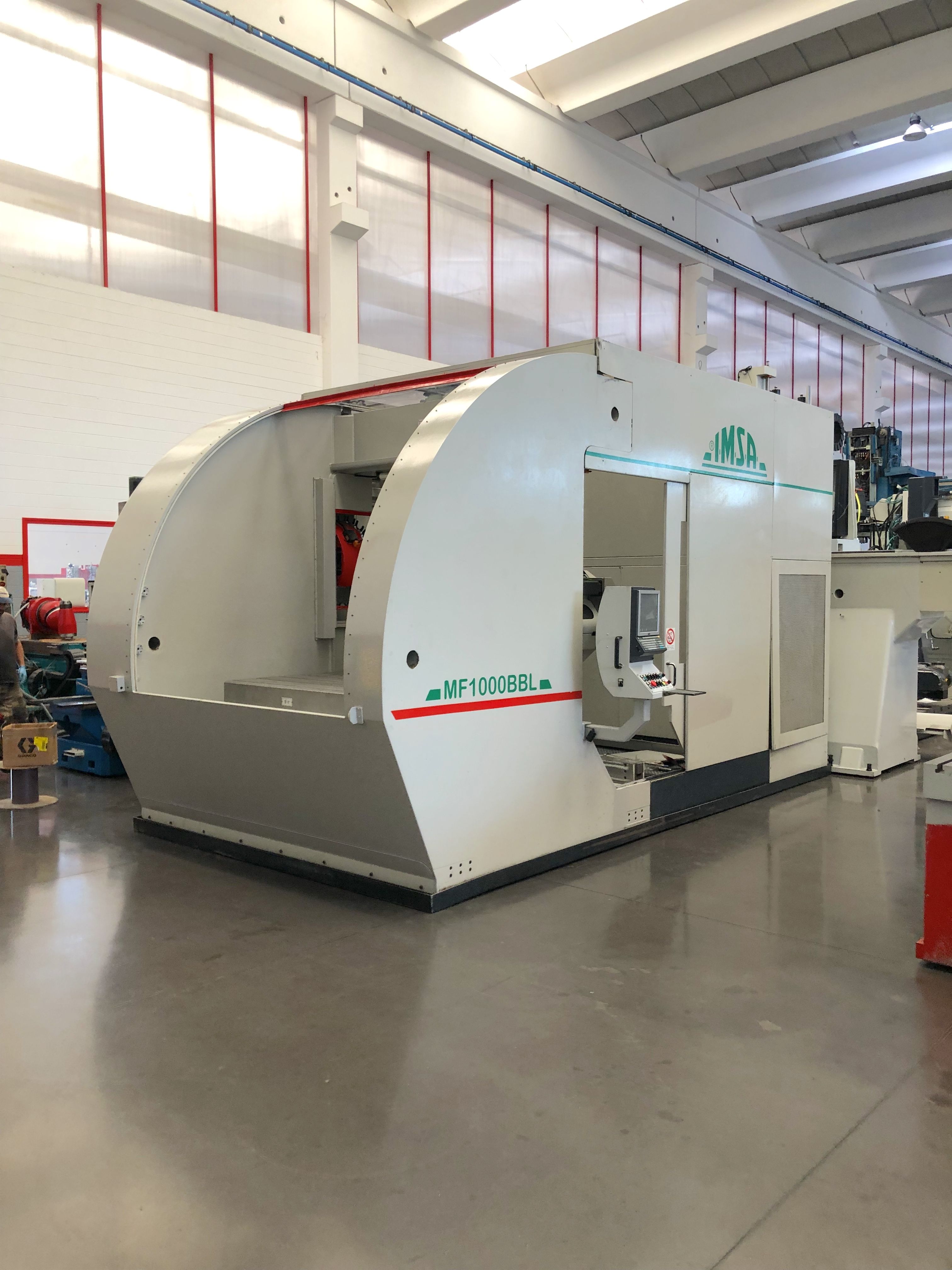

MF1000BBL
Capacità
ø5-40x1000mm (1650x1000x500+380(milling)/1000(drilling) mmø0,20-1,57x39,37mm (64,96x39,37x19,69+14,96(milling)/39,37(drilling) in
Anno di costruzione
2003
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1650 mm64,96 in
Verticale (Y)
1000 mm39,37 in
Trasversale (Z)
380 mm14,96 in
Profondità di foratura (V)
1000 mm39,37 in
Avvicinamento pezzo (W)
500 mm19,69 in
Inclinazione Testa di foratura ( C)
+/- 20 °
Rotazione Tavola (B)
360.000x0,001 °

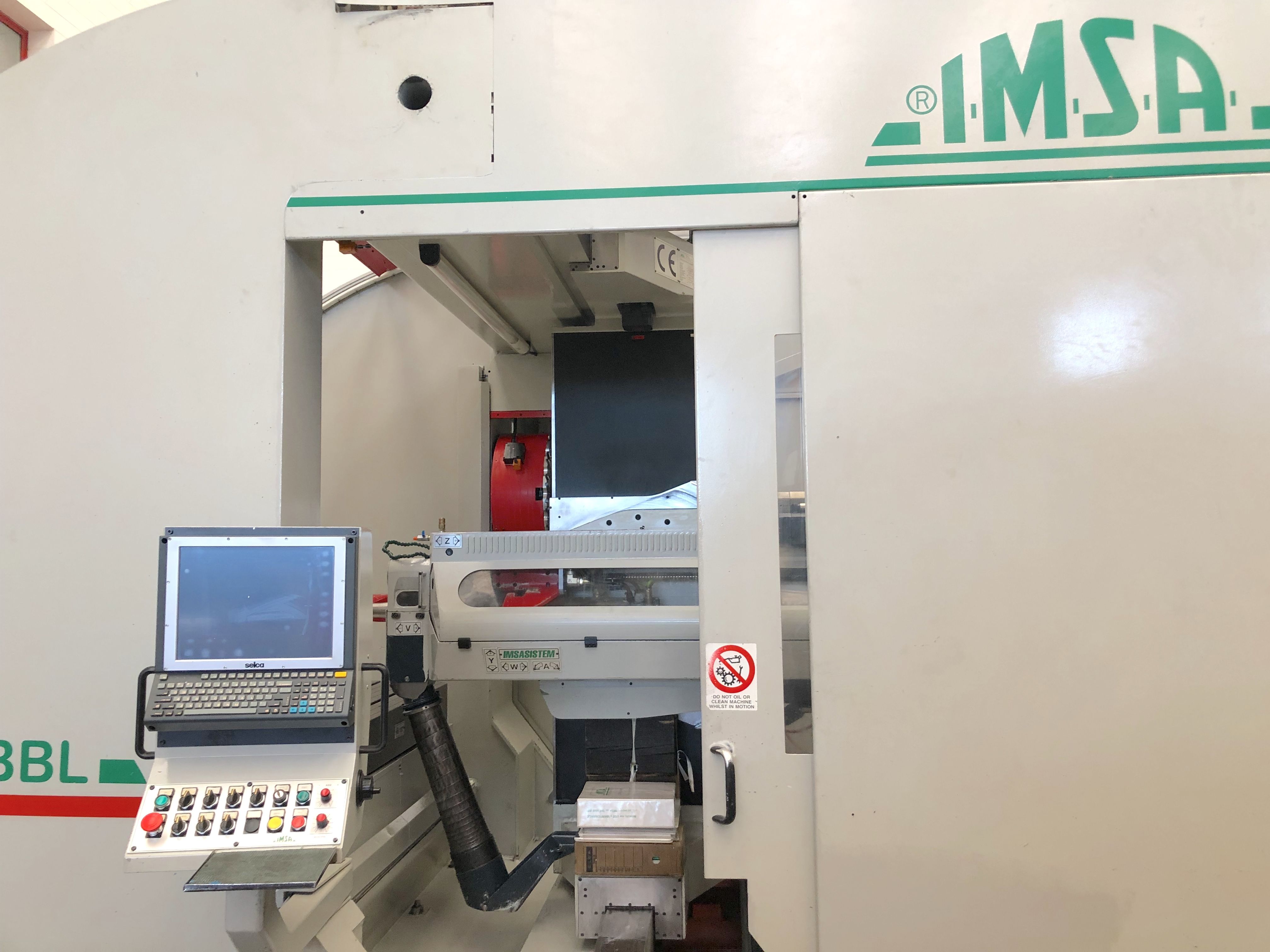

CNC
CNC

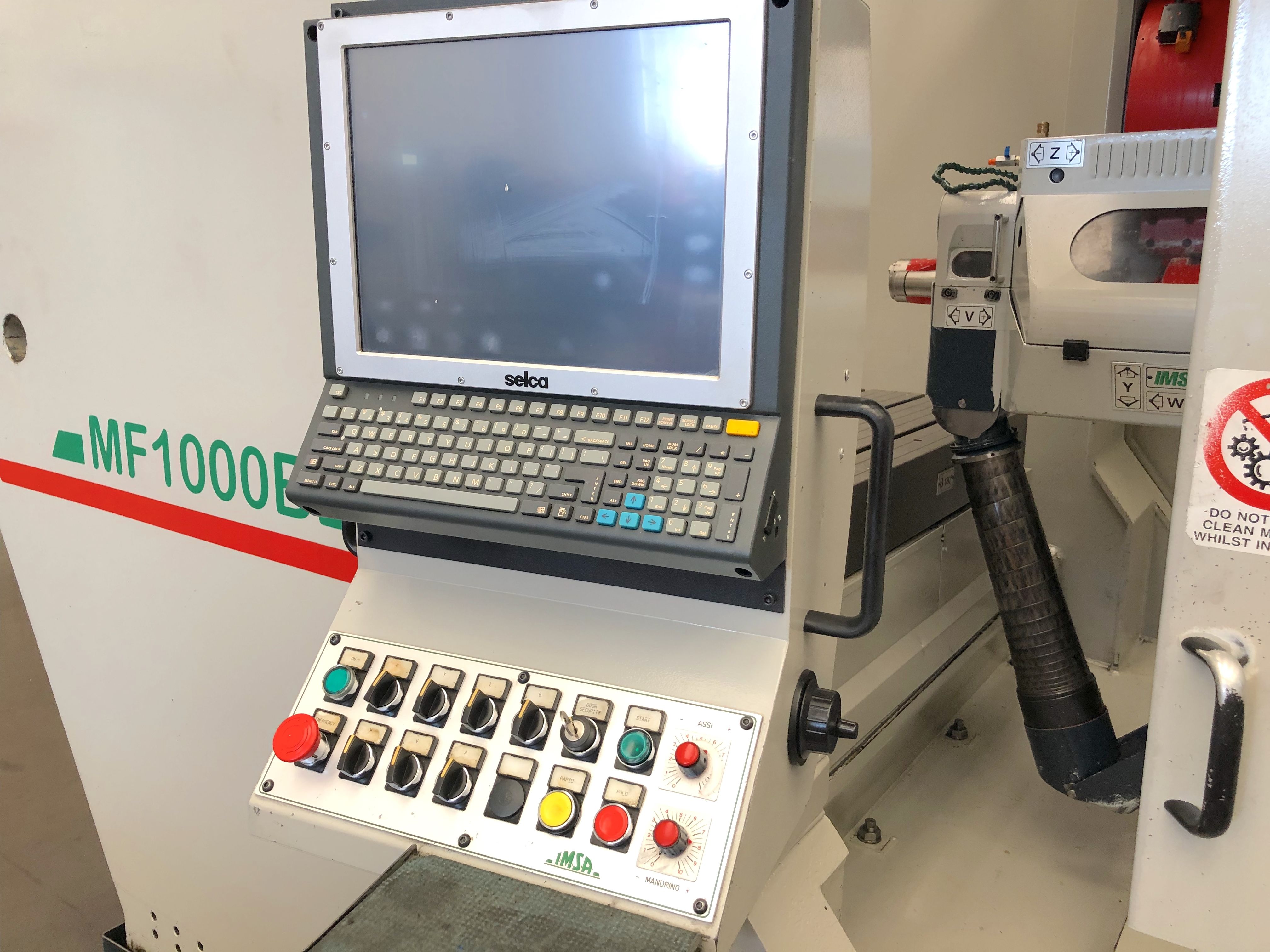

SELCA 4045PD
Azionamenti
SIEMENS SINUMERIK

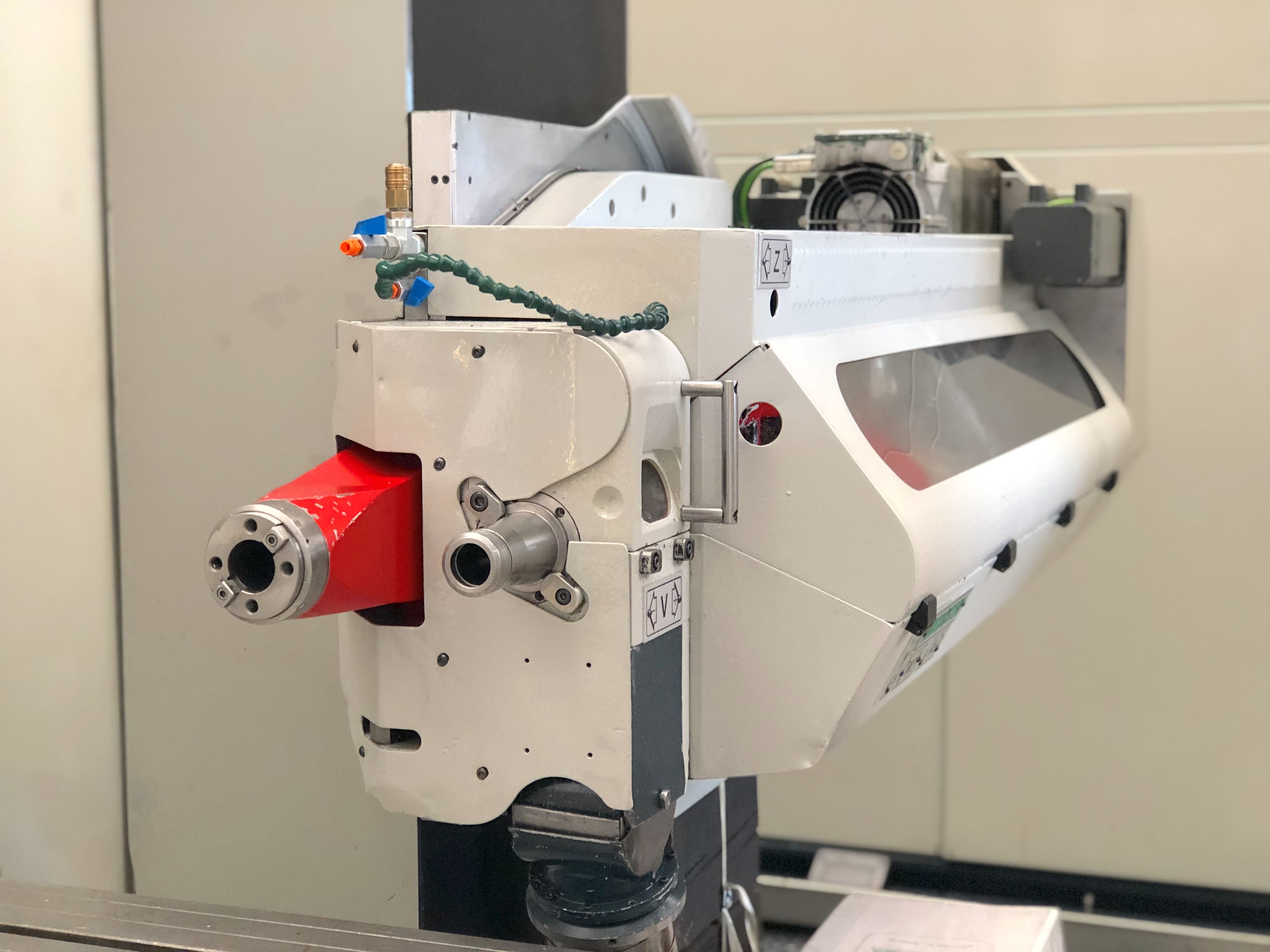

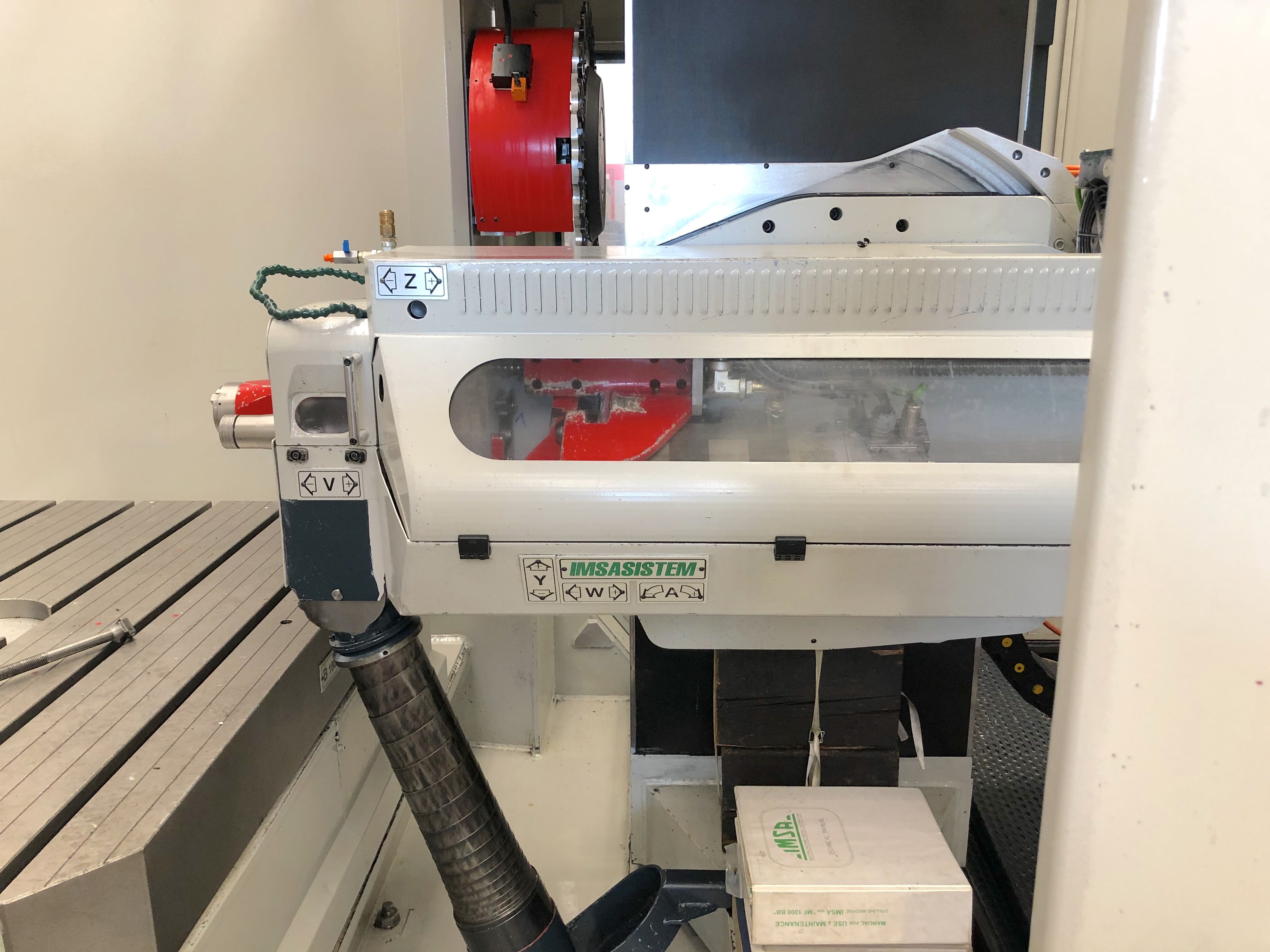

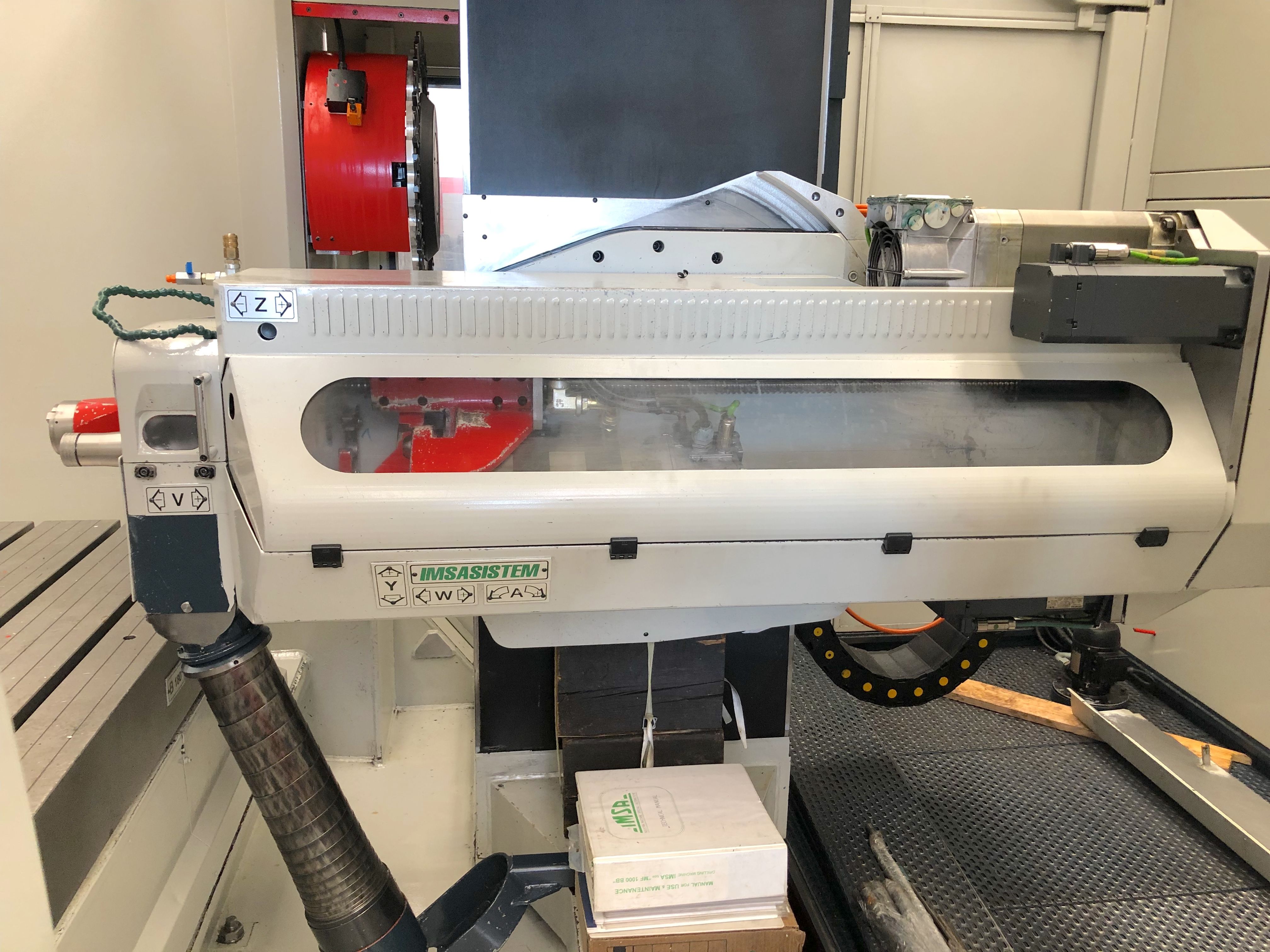

UNITà DI FORATURA
Diametro min-max dal pieno
5-40 mm0,20-1,57 in
Velocità rotazione
4200 Rpm
Potenza mandrino
9 Kw
Inclinazione Testa di foratura ( C)
+/-20 °
Note
50 Bar CTS
Potenza mandrino
9 Kw
Velocità rotazione
2000 Rpm
Inclinazione Testa di fresatura ( C)
+/-20 °
AVANZAMENTI
Rapido X
10 m/min393,70 ipm
Rapido Y
10 m/min393,70 ipm
Rapido Z
10 m/min393,70 ipm
Rapido V
10 m/min393,70 ipm

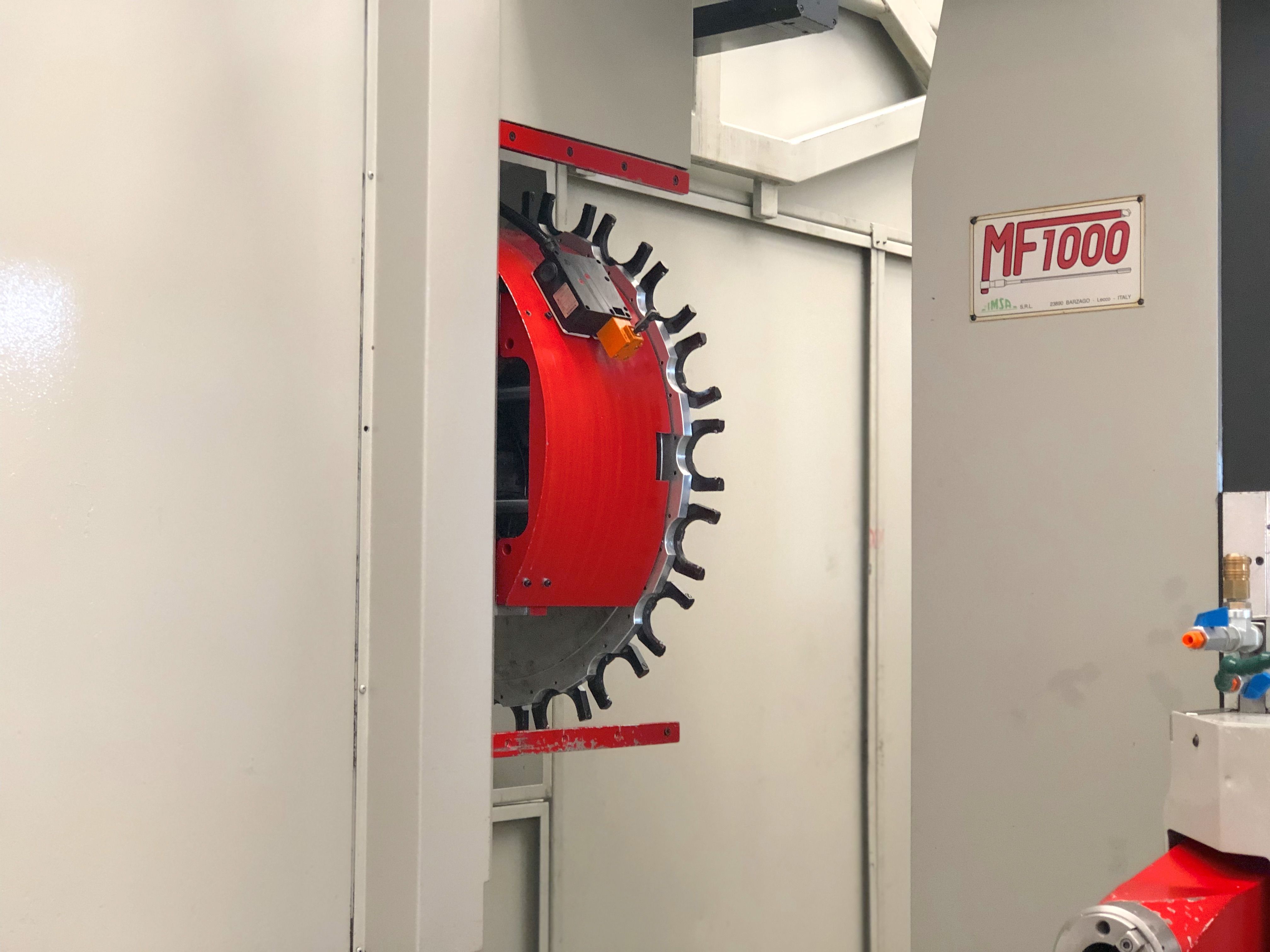

ATC FRESATURA
Postazioni
20
Attacco utensile
ISO40

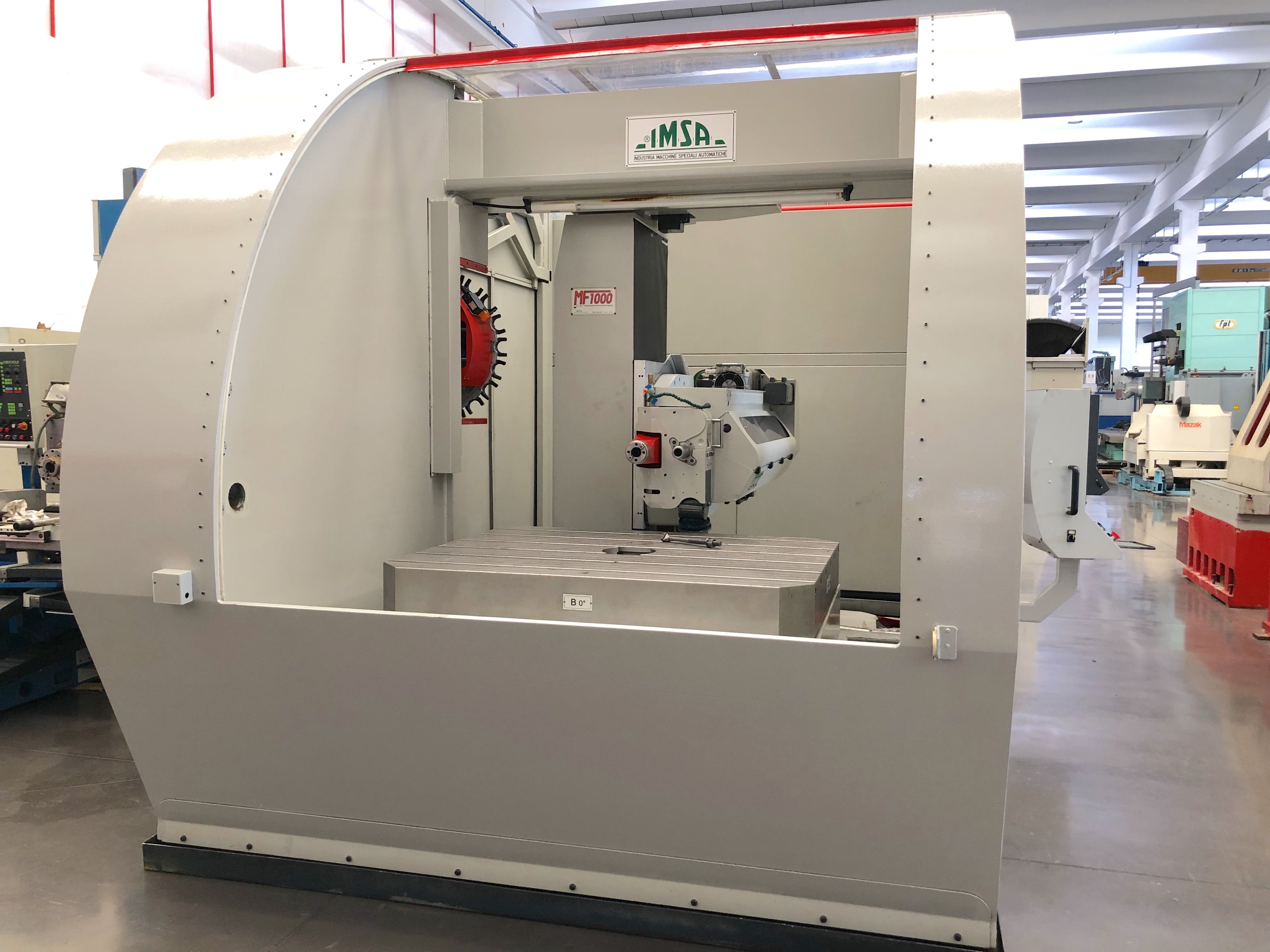

TAVOLA
Superficie
1500x1200 mm59,06x47,24 in
Risoluzione (asse B)
0,001 °
Portata
12.000 (18.000 statici) Kg
SISTEMA REFRIGERANTE
Pressione
40 Bar
EXTRA
Peso macchina
≈20.000 kg
Ingombri macchina
4100x5800x3300 mm161,42x228,35x129,92 in
Frigorifero
si
Evacuatore truciolo
si
Carenatura
completa con portellone frontale e laterale apribile
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
