Categoria
Foratrice
Tipo
per fori profondi per stampi
Marca
Modello
INDEX 3000 ProM
Capacità
3000x1500x700+1650mm mm118,11x59,06x27,56+64,96mm in
Anno di costruzione
New 2024 ready in stock
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
3000 mm118,11 in
Verticale (Y)
1500 mm59,06 in
Trasversale (Z)
700 mm27,56 in
Profondità di foratura (V)
1650 mm64,96 in
Inclinazione Testa di foratura ( C)
17,5/30 °
Rotazione Tavola (B)
360.000x0,001 °
TAVOLA
Velocità rotazione
6,7 Rpm
Superficie
2000x2000 mm78,74x78,74 in
Risoluzione (asse B)
0,001 °
Portata
26.000 Kg
Note
doppio motore, doppio pignone
AVANZAMENTI
B
6,7 Rpm
Rapido X
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
Rapido Y
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
Rapido Z
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
X
12 m/min472,44 ipm
Y
12 m/min472,44 ipm
Z
12 m/min472,44 ipm
CNC
CNC
Heidenhain 640
Sistema di misura
Righe ottiche su tutti gli assi (anche W)
UNITà DI FORATURA
Potenza mandrino
36/54 Kw
Velocità rotazione
8000 (opt. 10.000) Rpm
Coppia
fino a 612 Nm

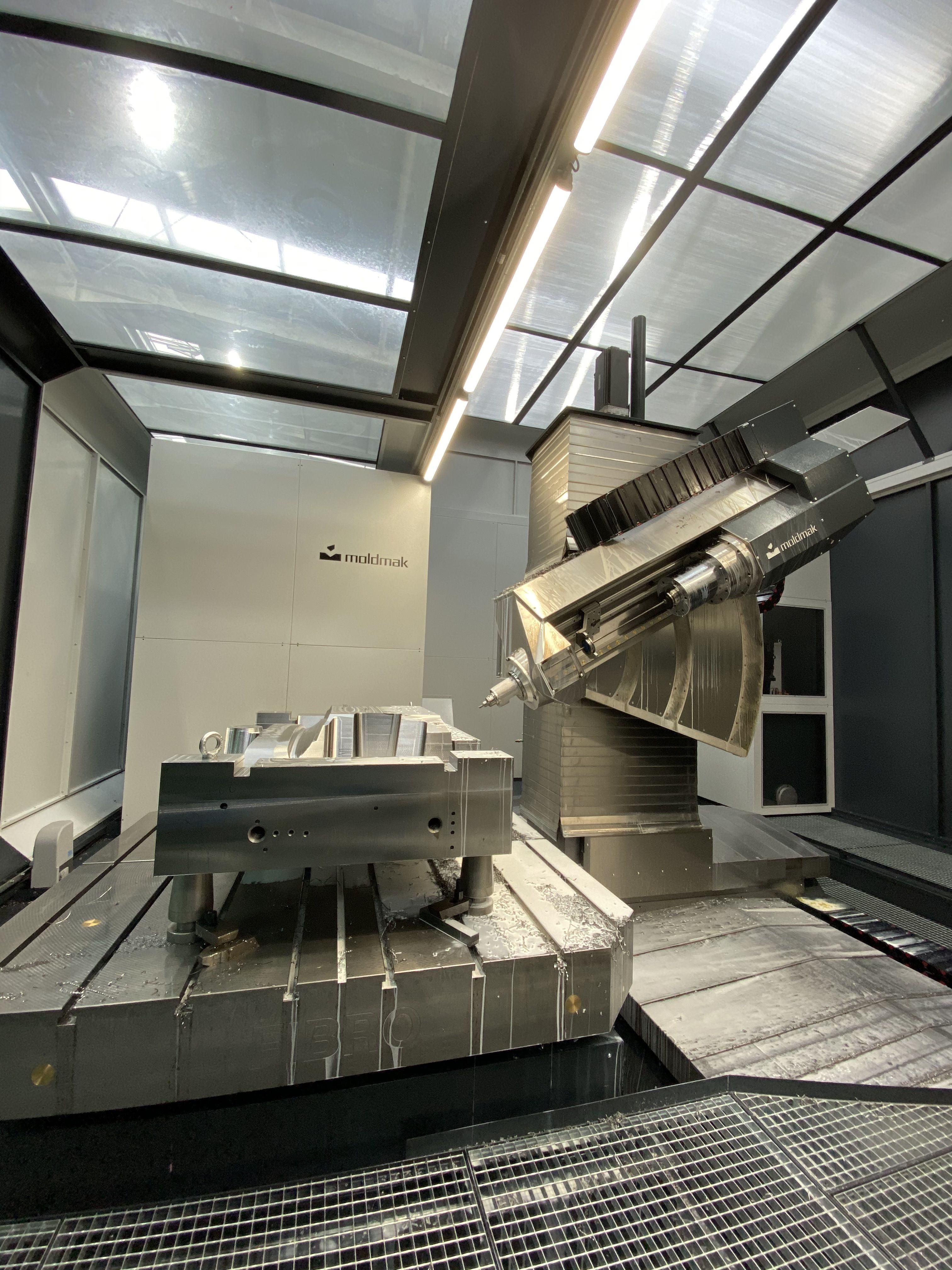

Inclinazione Testa di foratura ( C)
-17,5/+30 °
Note
HSK100A, 100Bar / 100lt/min
Potenza mandrino
fino a 54 Kw
Velocità rotazione
HSK100 fino a 10.000 Rpm / HSK63A fino a 14.000 Rpm
Coppia
fino a 612 Nm
Inclinazione Testa di fresatura ( C)
-17,5/+30° - optional -30/+30 °
Refrigerazione interna mandrino
100Bar, 100Lt/min standard Bar

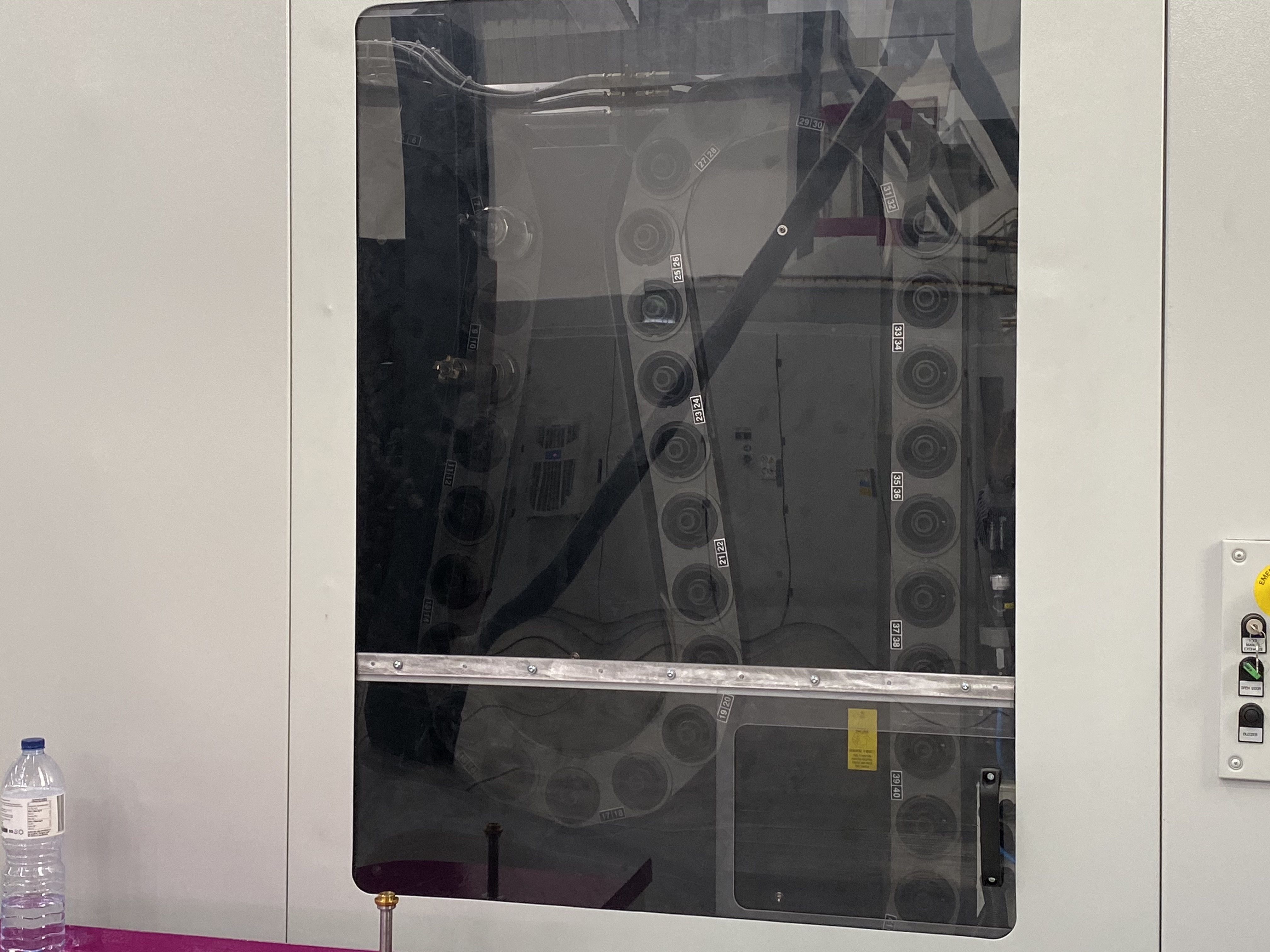

ATC FRESATURA
Postazioni
60
Attacco utensile
HSK100A
Lunghezza max utensile
475 mm18,70 in
Diam max utensile
120 mm4,72 in
Diam max con posti adiacenti liberi
230 mm9,06 in
SISTEMA REFRIGERANTE
Capacità vasca
2000+3000 (tot 5000) l
Portata
100 l/min
Pressione
100 Bar
Sistema filtraggio
N.2 Vasce di filtraggio per totali 5000 litri (capacità 2000 lt + 3000 lt) • N.1 vasca da 3000 litri che raccoglie gli oli provenienti dalla lavorazione filtrando (10µm) le parti metalliche, + N.1 vasca da 2000 litri con chiller dedicato per mantenere sotto controllo la temperatura dell’olio (o del refrigerante) che andrà in macchina pulito ed alla giusta temperatura migliorando la qualità del foro, e la durata dell’utensile • Filtro a carta con pompa a bassa pressione
EXTRA
Unità di fresatura
Sì
Lunette
2
Peso macchina
≈50.000 kg
Tavola 4° asse
si
Frigorifero
si
Foratura punta cannone
si
Note
PRONTA CONSEGNA
Evacuatore truciolo
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
