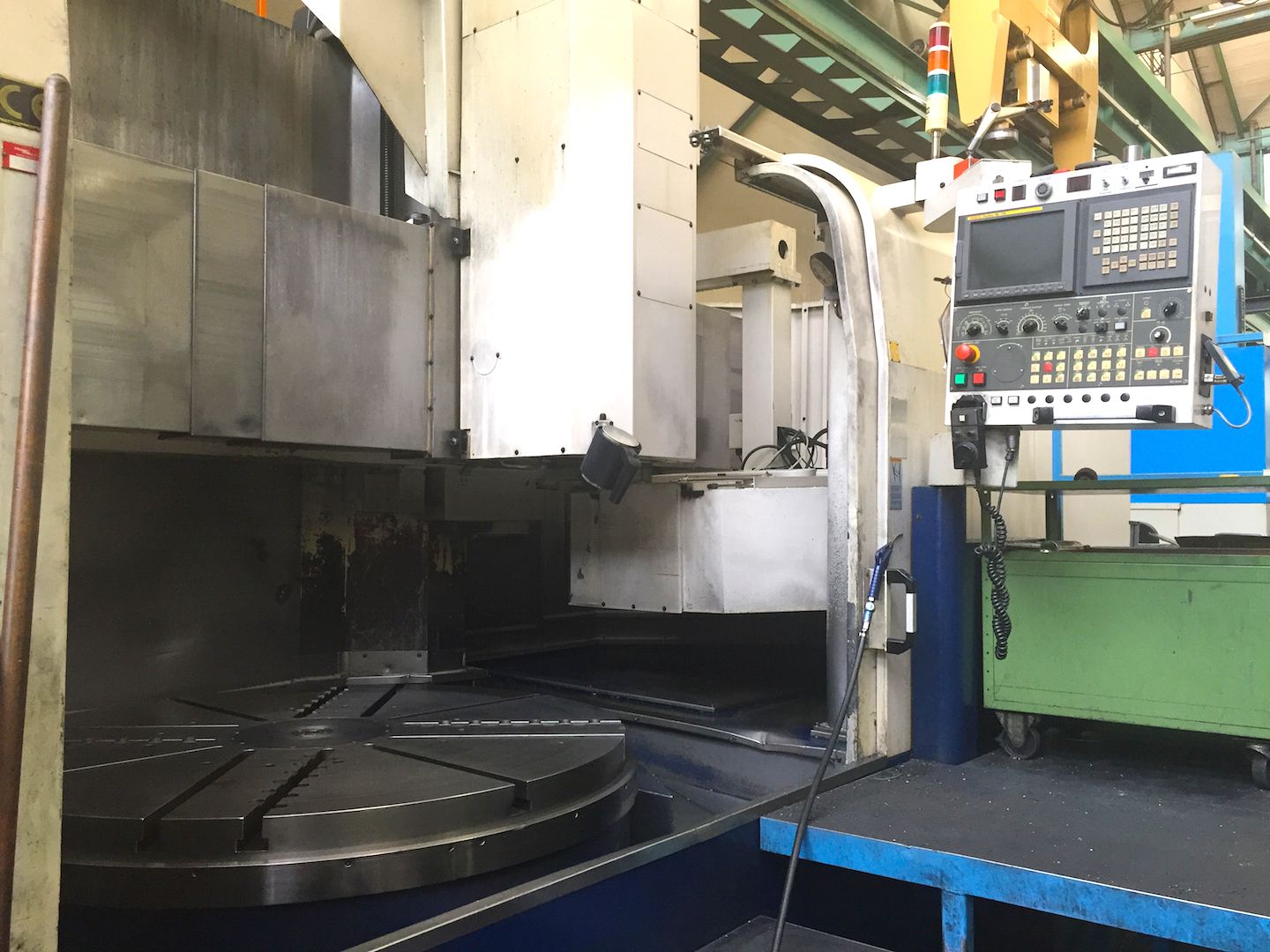

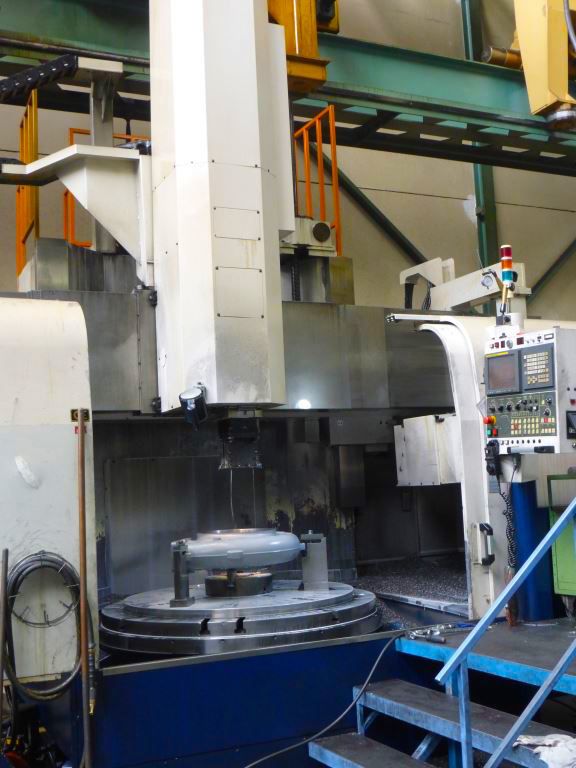

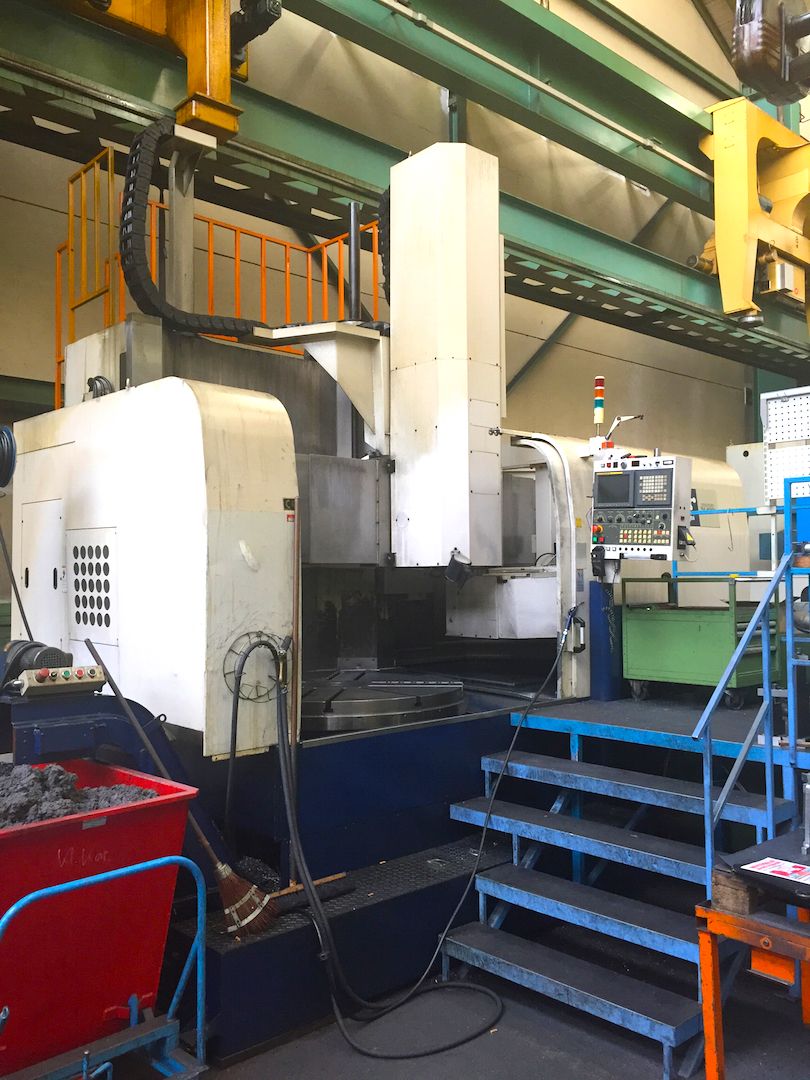

Categoria
Tornio
Tipo
verticale
Marca

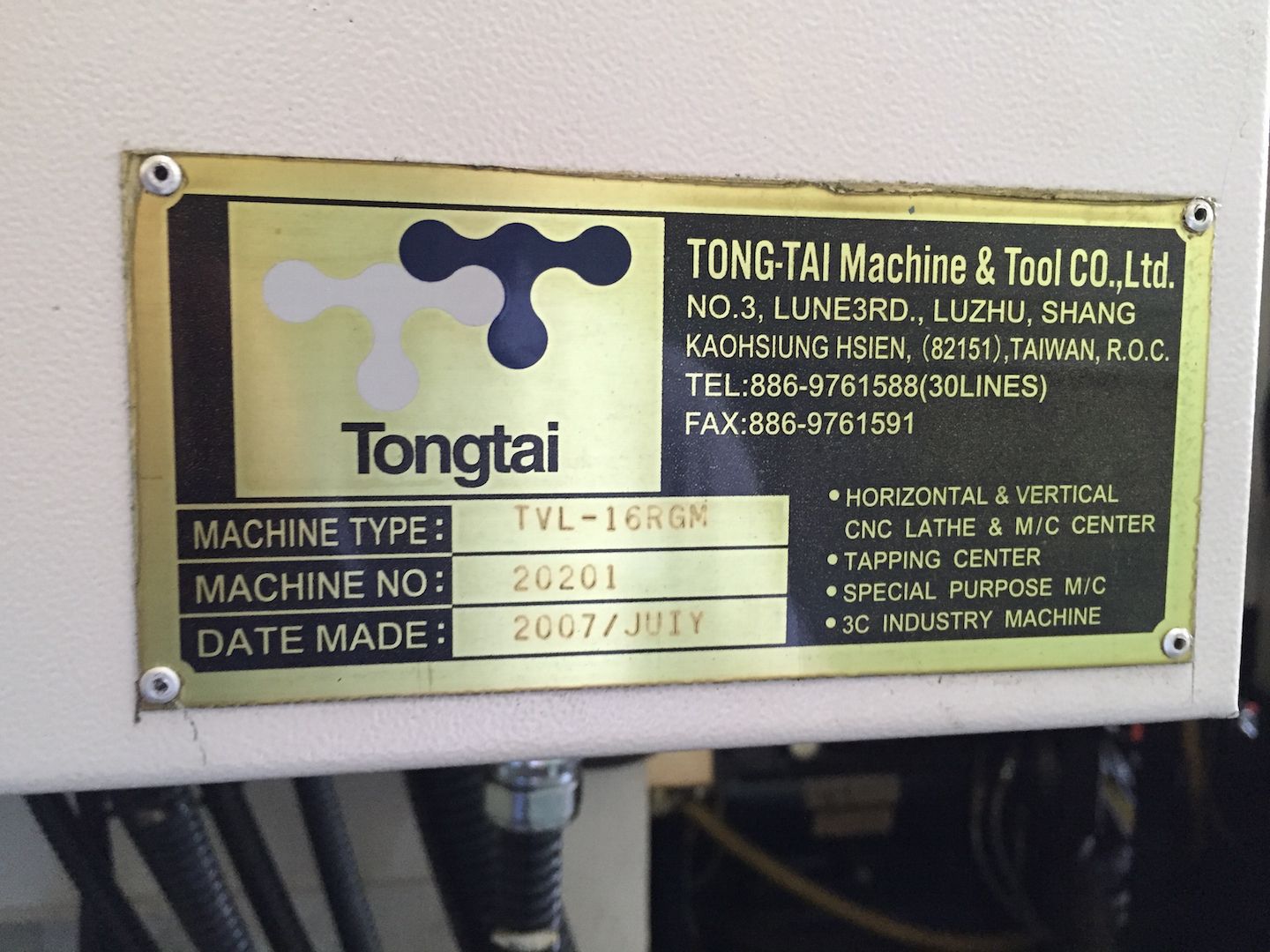

Modello

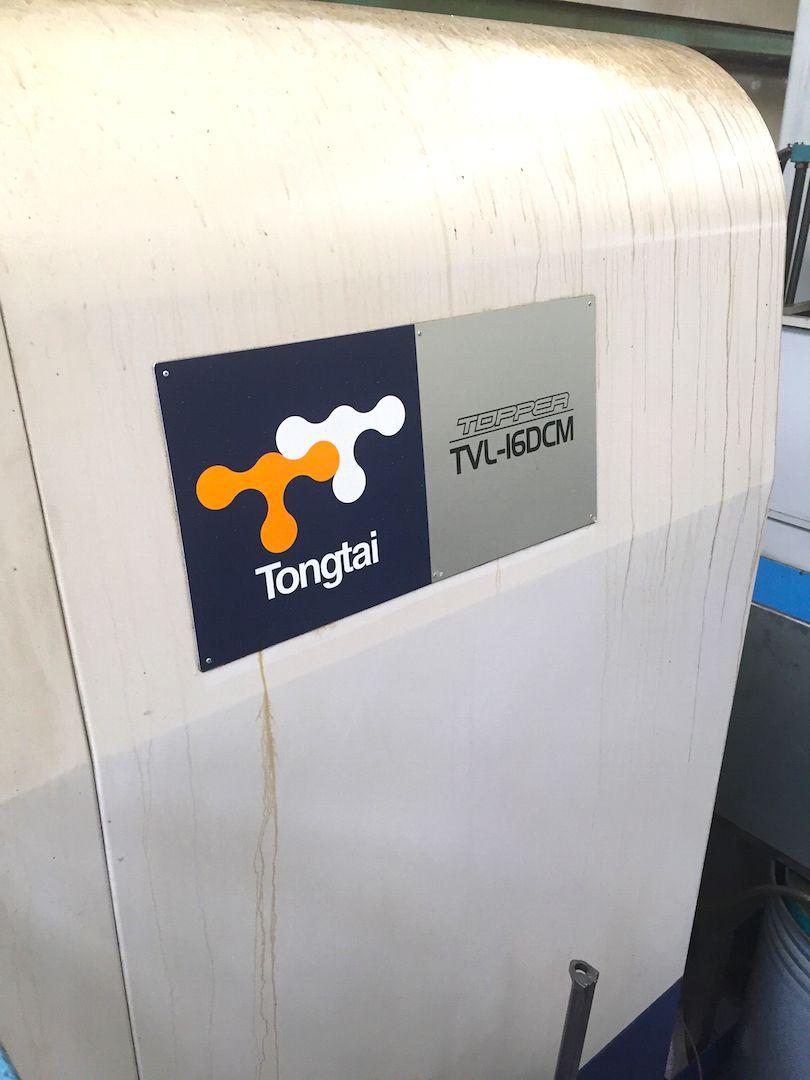

TVL16 DCN
Capacità
ø2000x1500 mmø78,74x59,06 in
Anno di costruzione
07/2007

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Diametro piattaforma
1600 mm62,99 in
Diametro pezzo max
2000 mm78,74 in
Diametro tornibile max
2000 mm78,74 in
Altezza tornibile max
1500 mm59,06 in
Portata max pezzo
6000 Kg

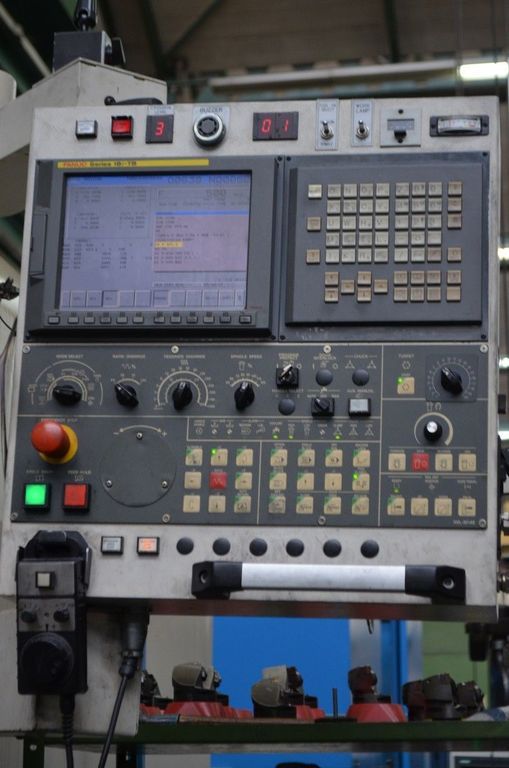

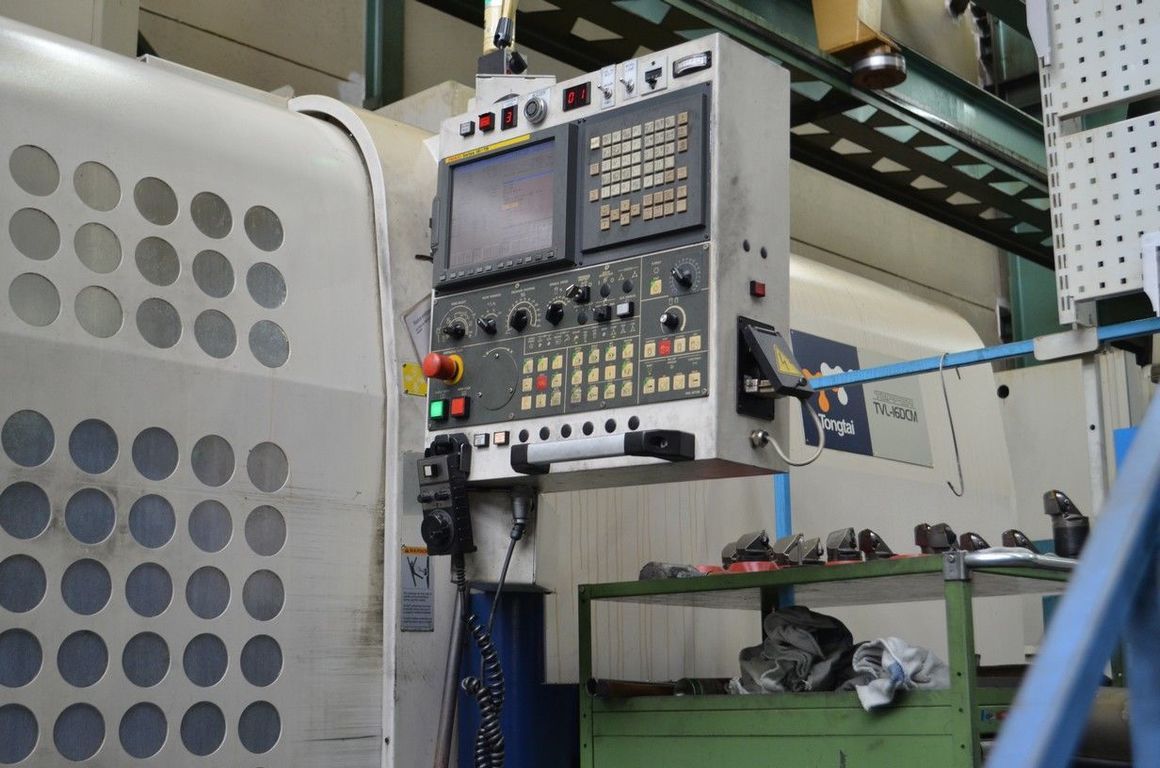

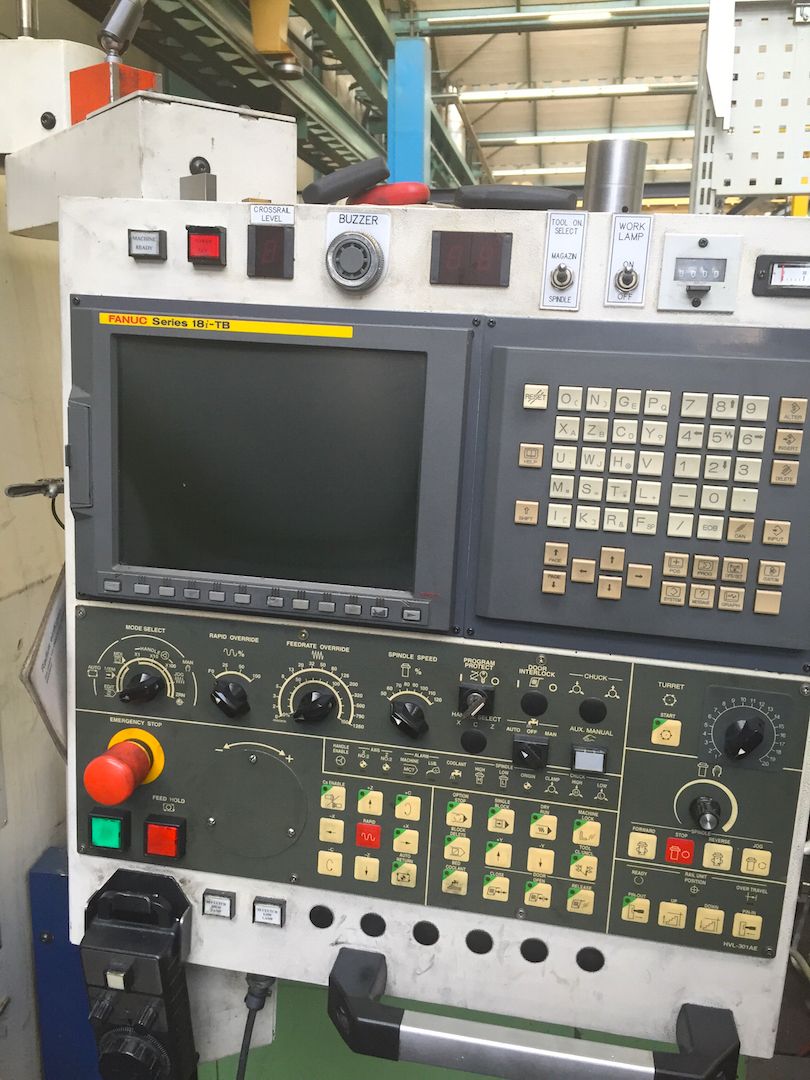

CNC
CNC
FANUC 18i-T
MANDRINO PRINCIPALE
Diametro piattaforma
1600 mm62,99 in
Diametro cuscinetto mandrino
685
Tipo piattaforma
4-griffe, manuale
Velocità rotazione max
3-250 rpm
Portata
6000 Kg
Potenza max
37/45 Kw
Coppia max
15670 Nm
Risoluzione asse C
0,001 °

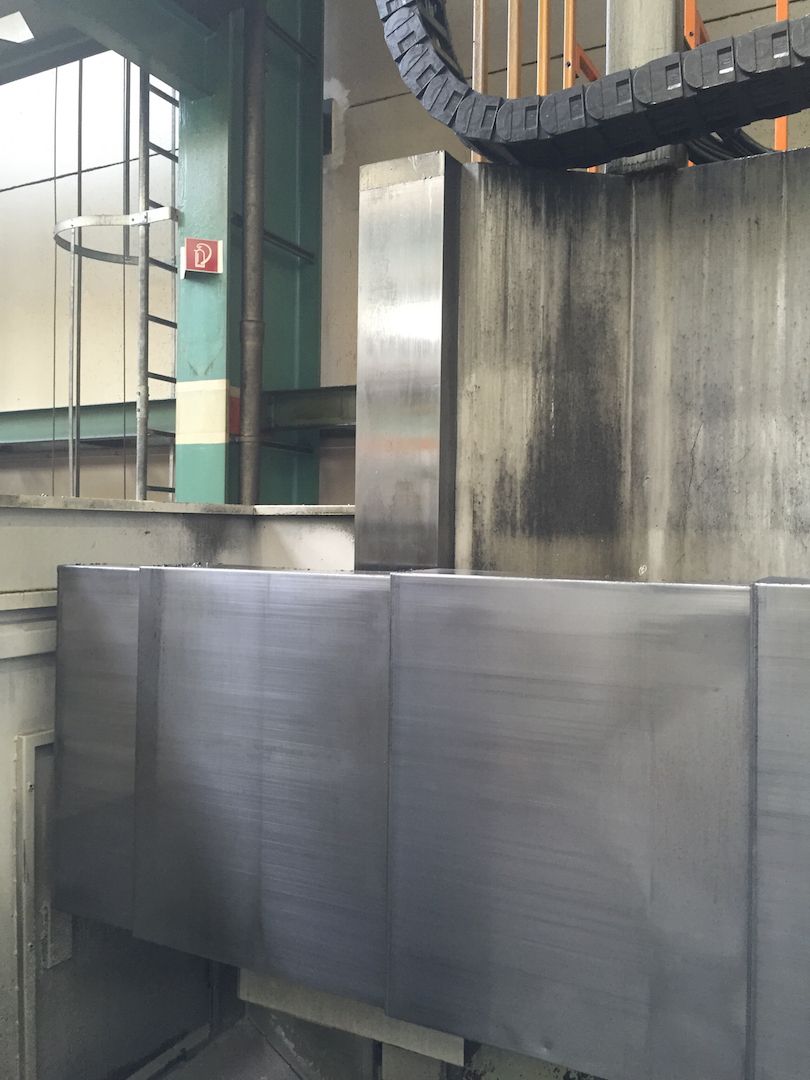

TRAVERSA
Corsa Verticale (W)
800 (2x400 steps) mm31,50 (0,08x15,75 steps) in
CARRO
Corsa Verticale (Z)
900 mm35,43 in
Corsa Trasversale (X)
-200/+1150 mm-7,87/+45,28 in
Potenza mandrino fresatura
11/15 Kw
Velocità rotazione mandrino fresatura
50-2250 Rpm
Coppia mandrino fresatura
133 Nm
Attacco utensile
ISO50
Avanzamenti di lavoro (Z)
0,00001-0,5 m/min0,00-19,69 ipm
Avanzamenti rapidi (Z)
10 m/min393,70 ipm
Avanzamenti rapidi (X)
10 m/min393,70 ipm
Sezione RAM
220x220 mm8,66x8,66 in
Avanzamenti di lavoro (X)
0,00001-0,5 m/min0,00-19,69 ipm
Sostentamento
guide piane / turcite

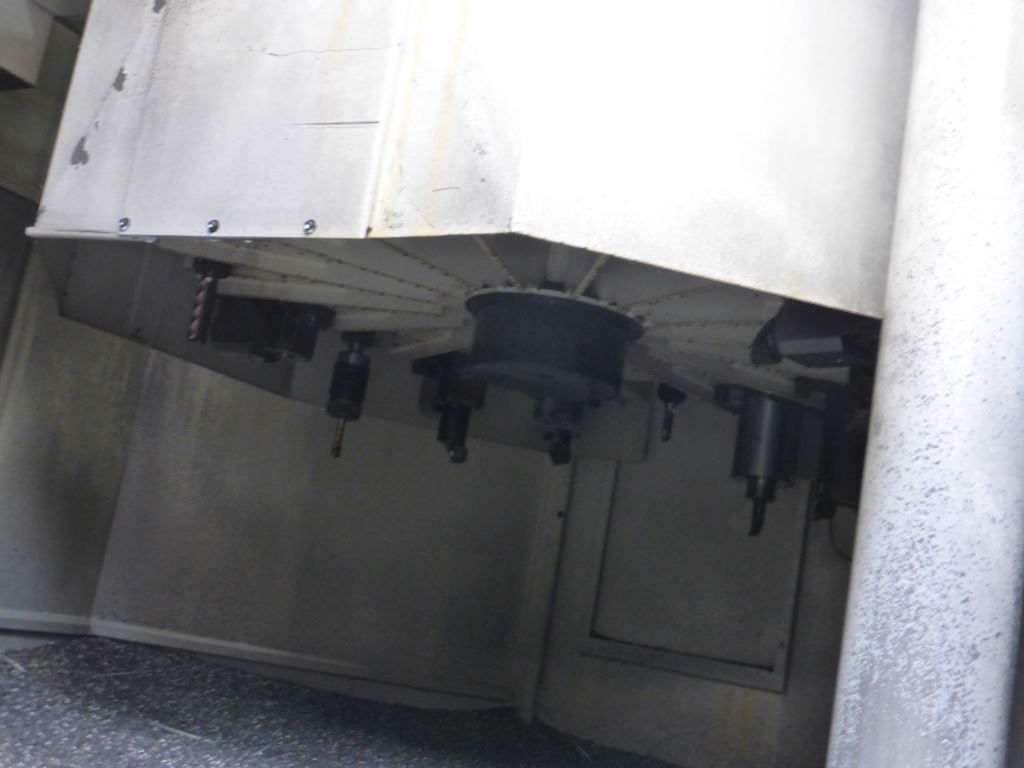

ATC
Postazioni
16
Peso max utensile
50 Kg
Attacco utensile
ISO50

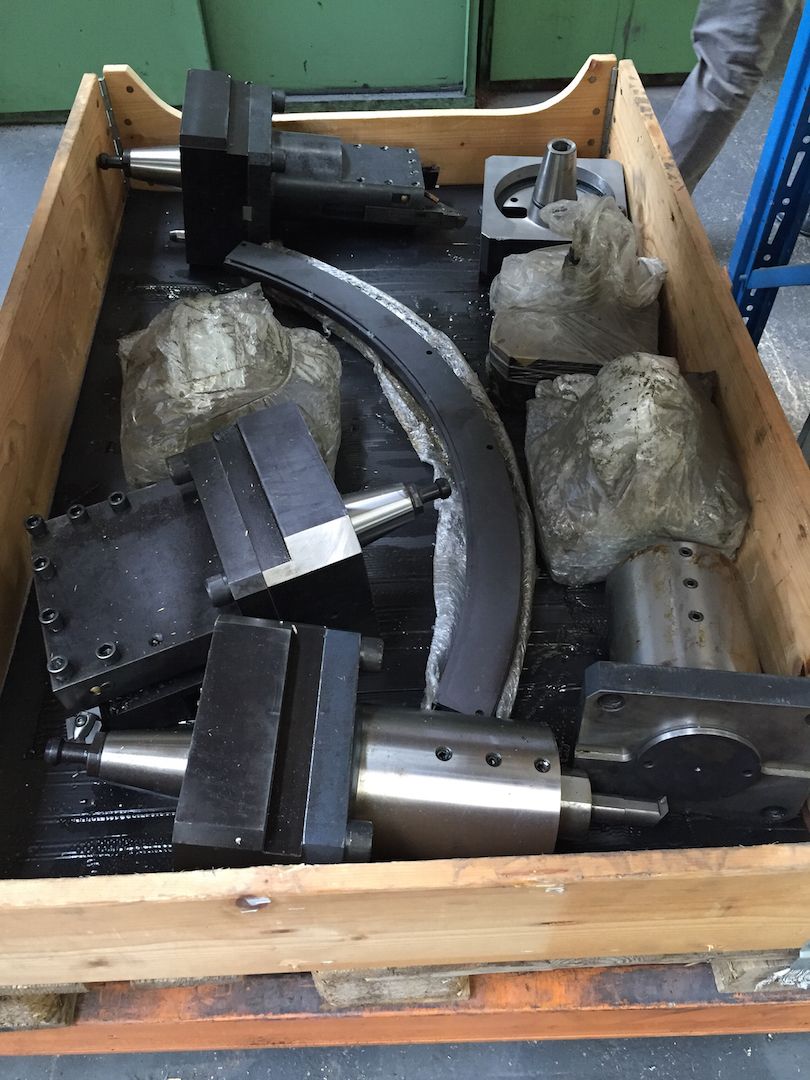

MAGAZZINO TESTE
Teste pre fresatura in dotazione
5
EXTRA
A traversa mobile
Potenza totale installata
90 Kw
Peso totale macchina
28200 Kg
Ingombri Macchina
5805x3680x5500 mm228,54x144,88x216,54 in

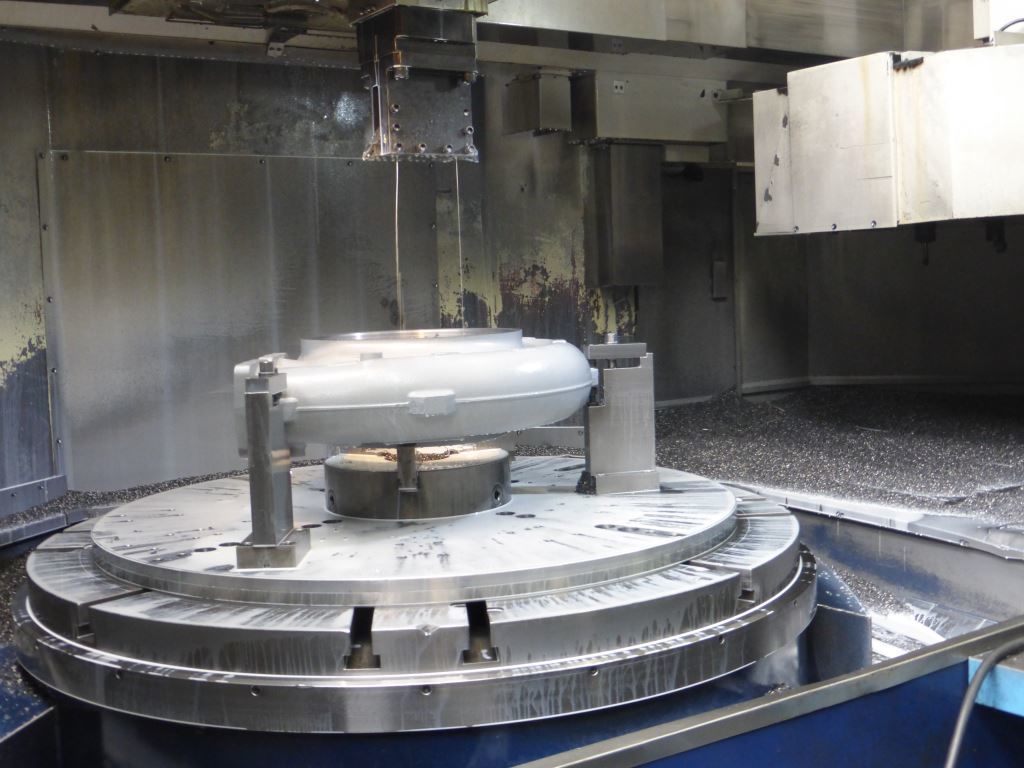

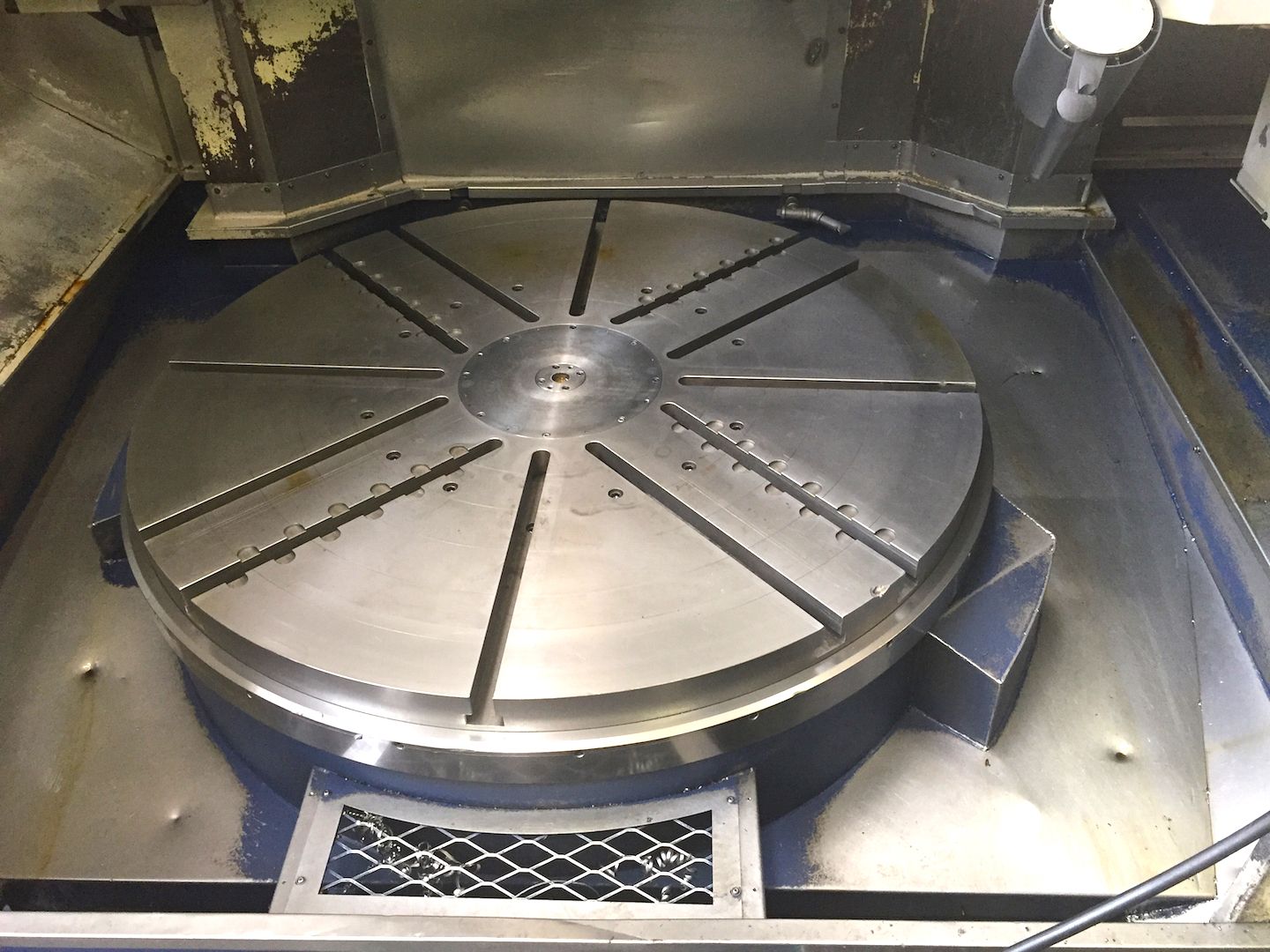

Piattaforma
manuale 4 griffe 1600mm
Evacuatore truciolo
si
Libri uso e manutenzione
Schemi elettrici
Certificazione CE
Pompa refrigerante
si
Protezioni
carenatura integrale
Disponibilità
pronta
Visibile in funzione
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
