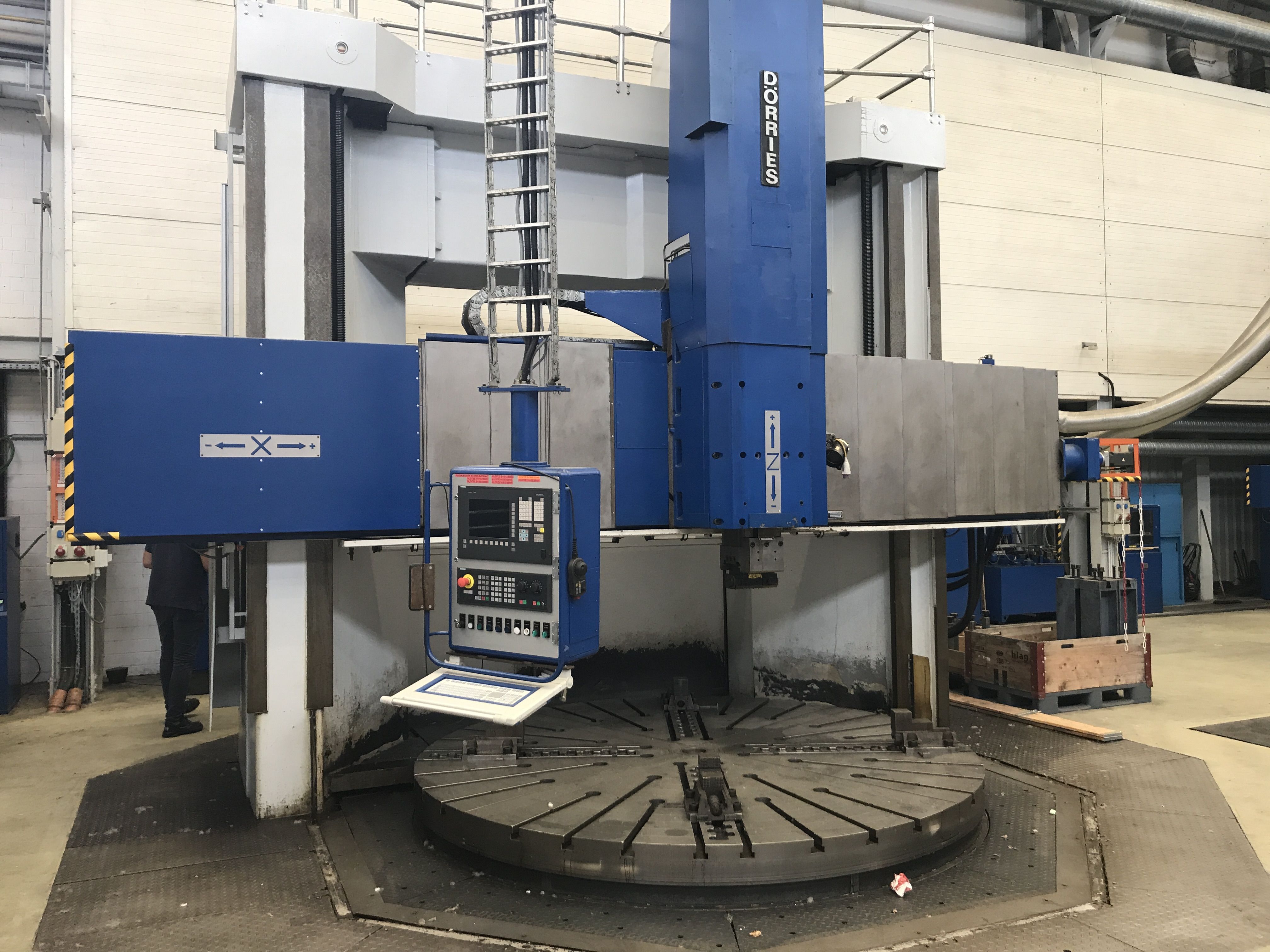

Salta al contenuto principale
Categoria
Tornio
Tipo
verticale
Marca
Modello
CT320 CNC
Capacità
ø4080x2600 mmø160,63x102,36 in
Anno di revisione
2009

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO

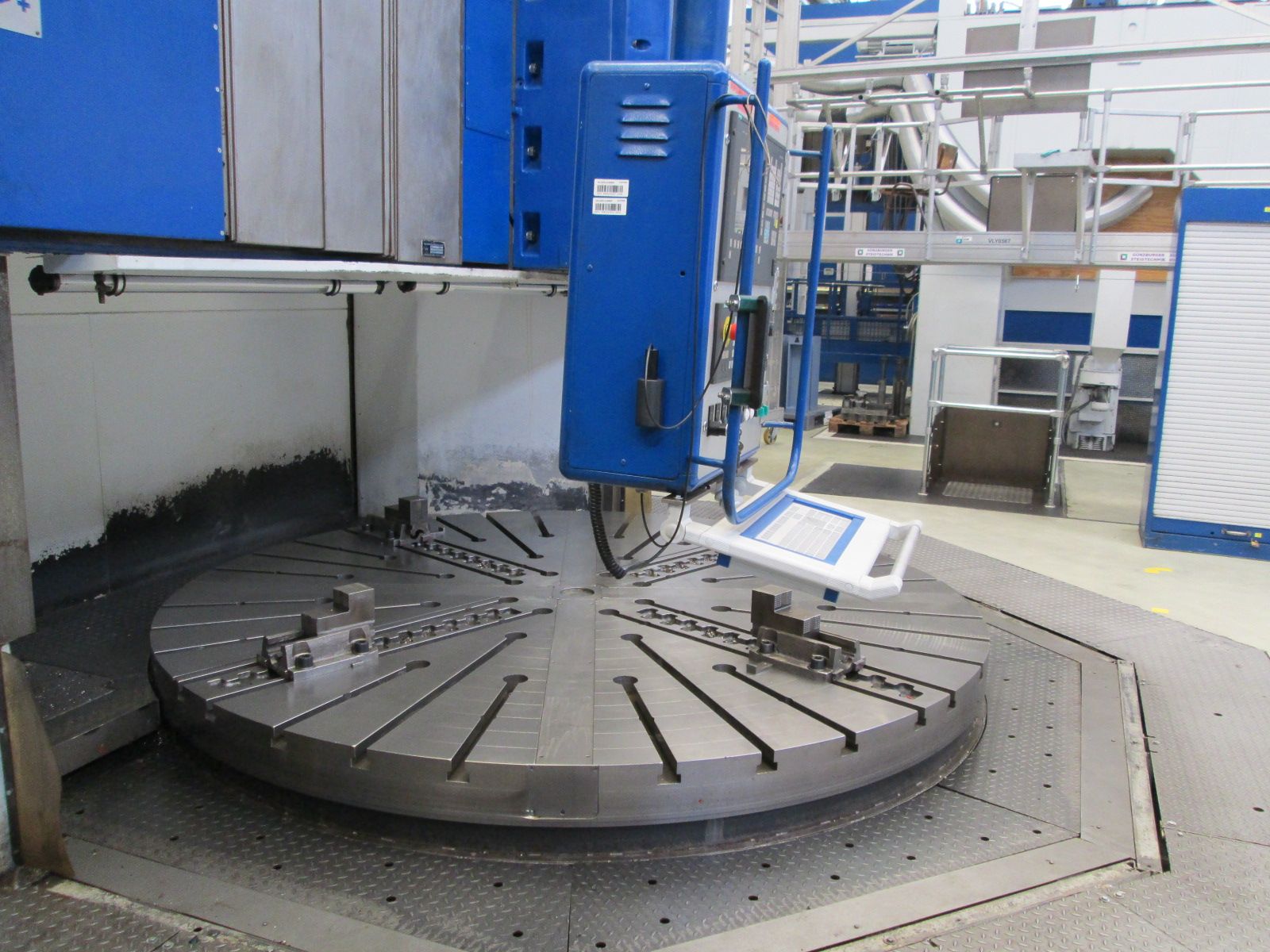

Diametro piattaforma
3200 mm125,98 in
Diametro pezzo max
4080 mm160,63 in
Altezza tornibile max
2600 mm102,36 in
Portata max pezzo
10 Rpm: 135.000Kg / 80Rpm: 60.000Kg / 120 Rpm: 50.000 Kg
CNC
CNC

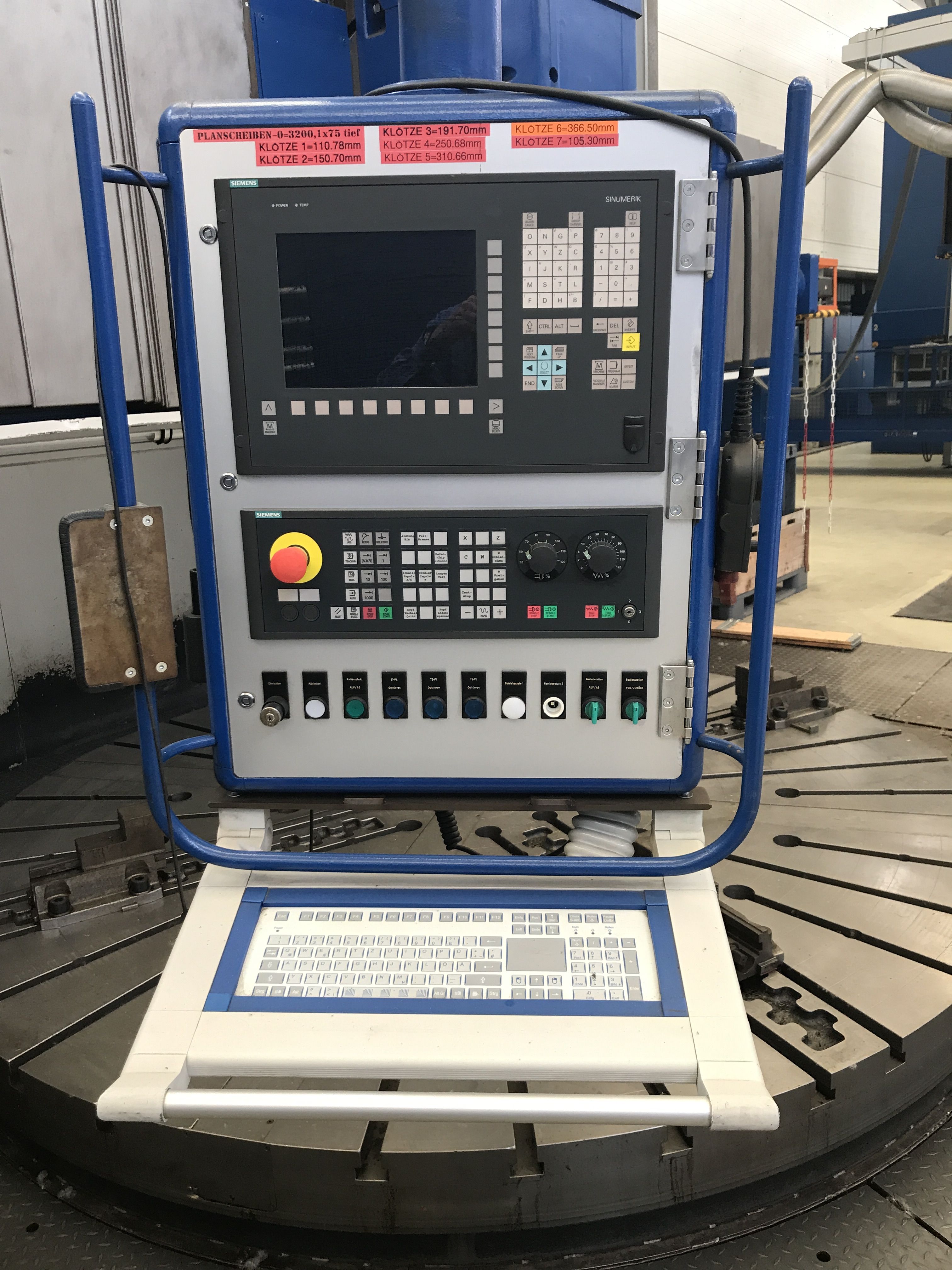

SIEMENS 840DSL
Sistema di misura

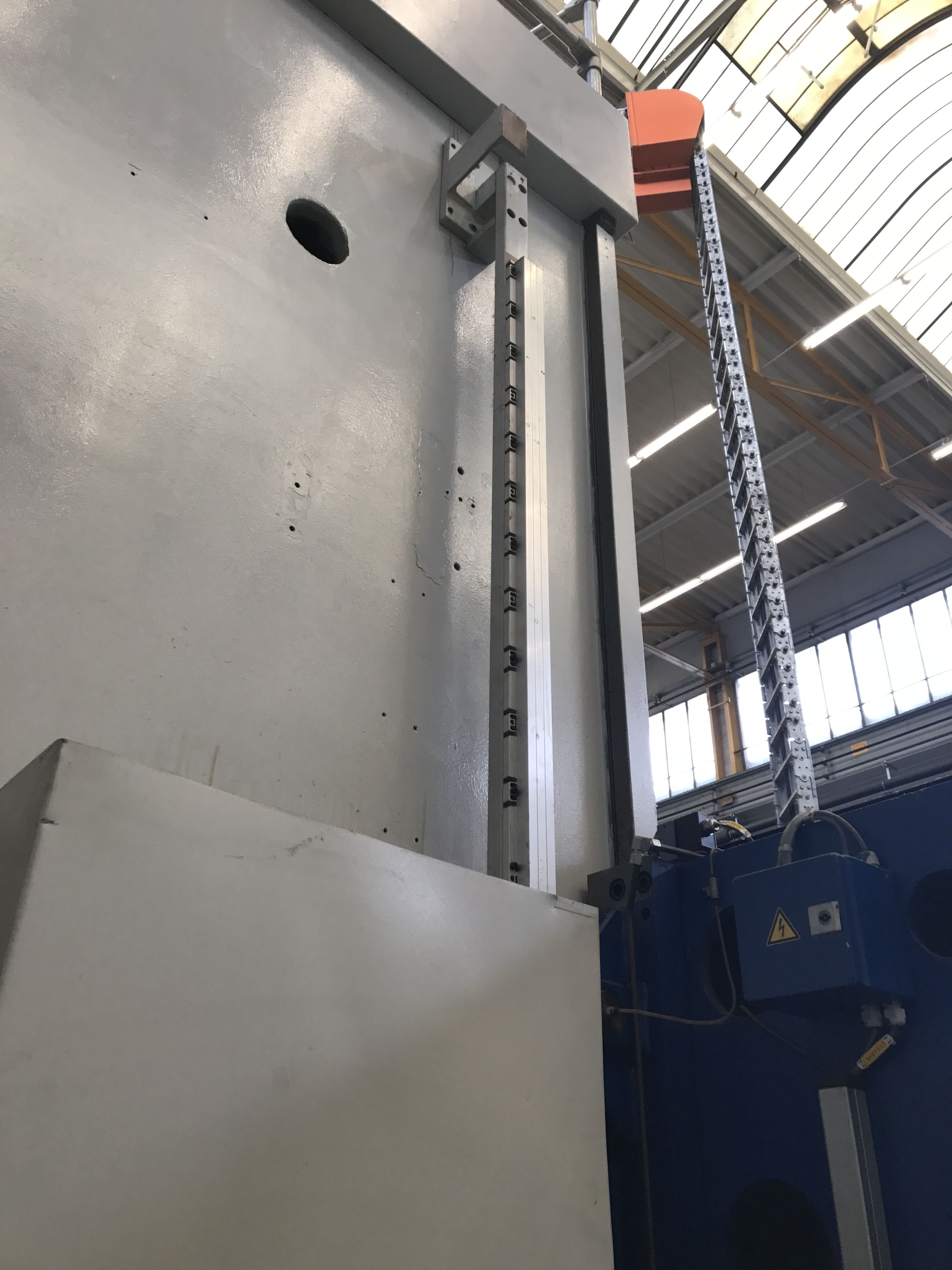

Heidenhain linear scale - Righe ottiche
Azionamenti
Siemens
Note
100% retrofitted by DORRIES
MANDRINO PRINCIPALE
Diametro piattaforma
3200 mm125,98 in
Velocità rotazione max
0,5-120 rpm
Portata
10 Rpm: 135.000Kg / 80Rpm: 60.000Kg / 120 Rpm: 50.000 Kg
Potenza max
74 Kw
Coppia max
90000 Nm
TRAVERSA
Corsa Verticale (W)
2250 mm88,58 in
Avanzamenti rapidi (W)
3 m/min118,11 ipm
CARRO
Corsa Verticale (Z)
1500 mm59,06 in
Corsa Trasversale (X)
2480 mm97,64 in
Attacco utensile
CAPTO C8
Avanzamenti rapidi (Z)
3 m/min118,11 ipm
Avanzamenti rapidi (X)
3 m/min118,11 ipm
Sezione RAM
280x280 mm11,02x11,02 in
EXTRA

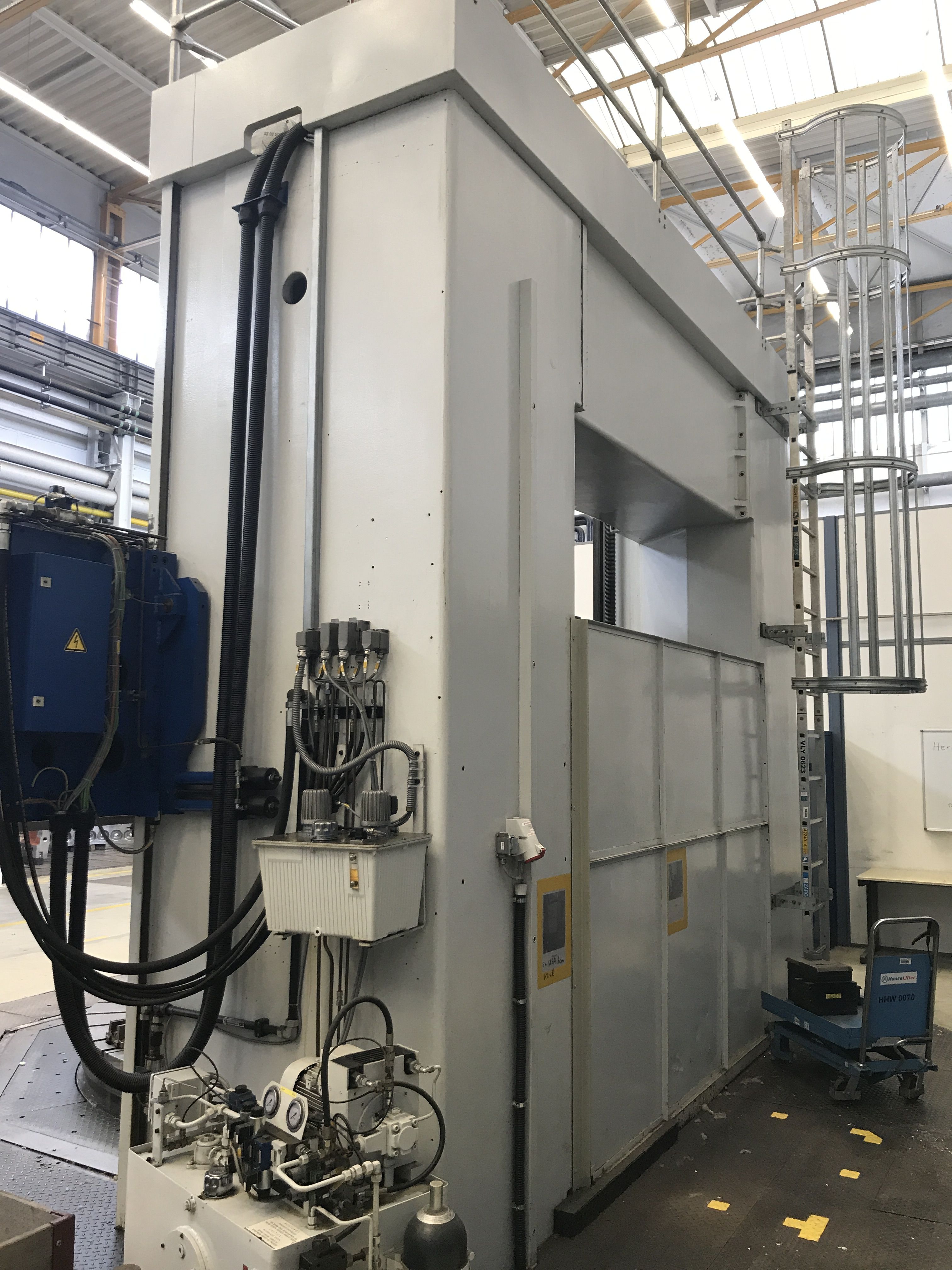

Doppio montante
A traversa mobile
Libri uso e manutenzione
Schemi elettrici
Protezioni
perimetrali tavola
Disponibilità
Pronta
Visibile in funzione
Si
Principali interventi/aggiornamenti effettuati sulla macchina

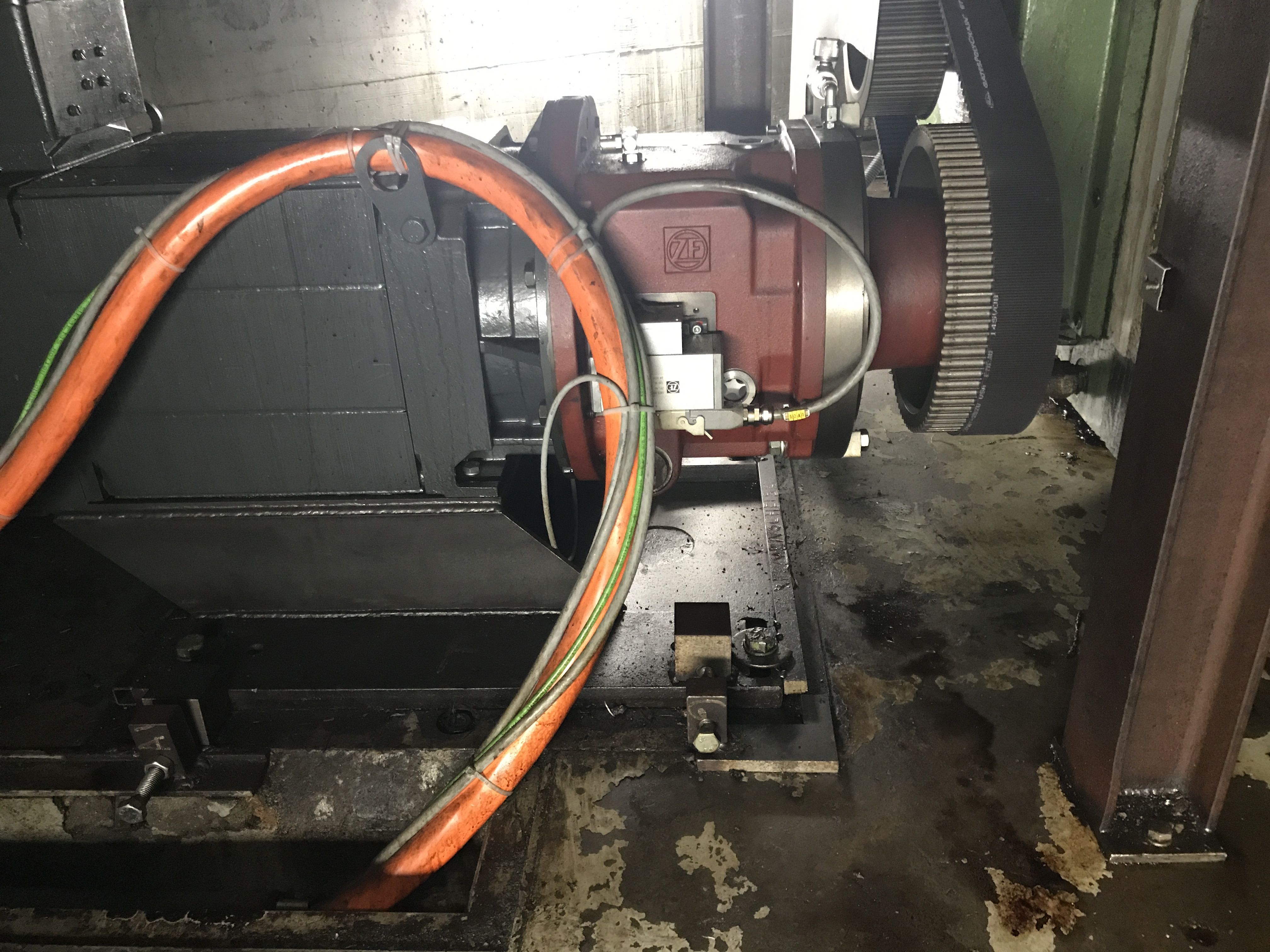

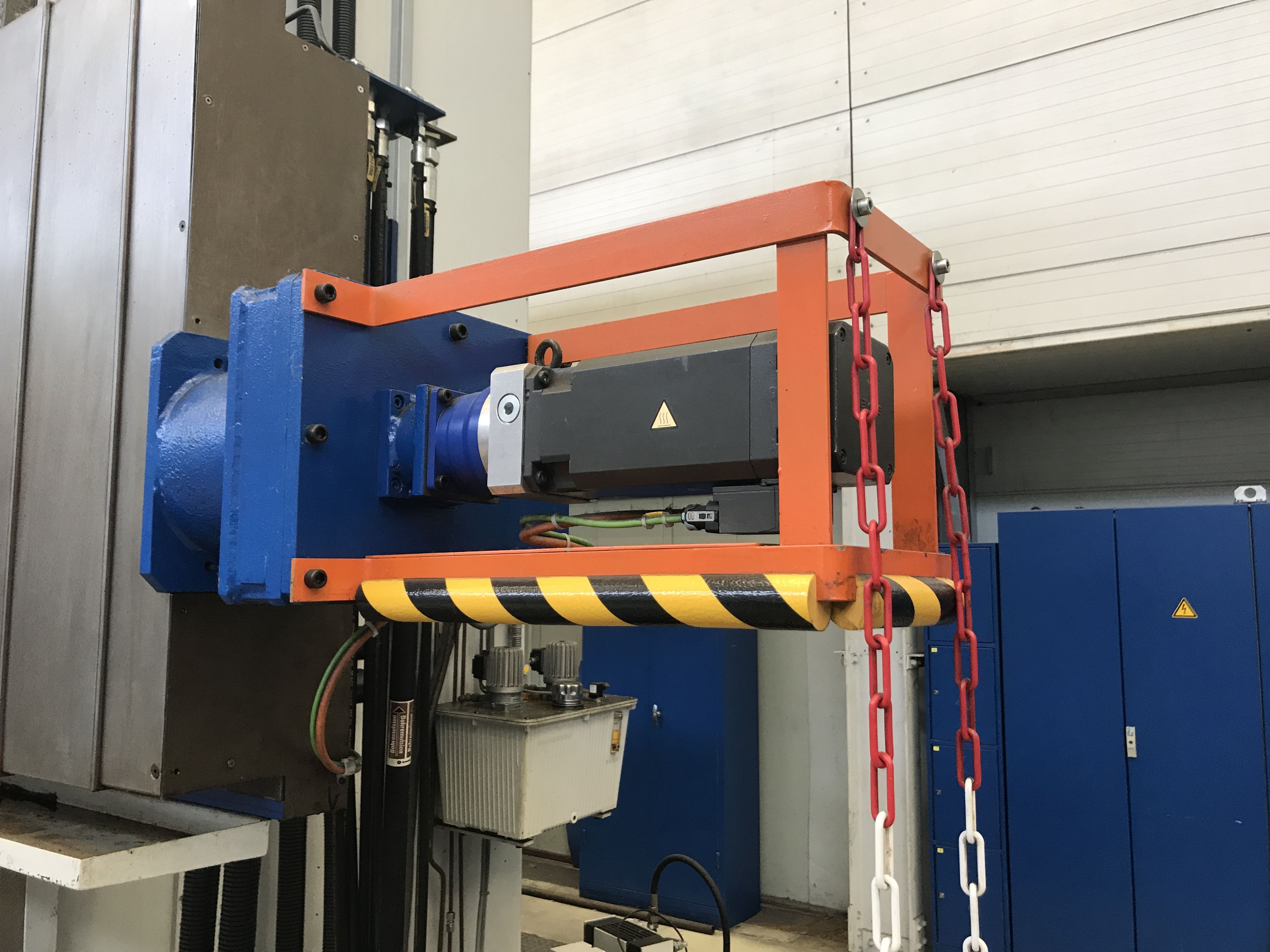

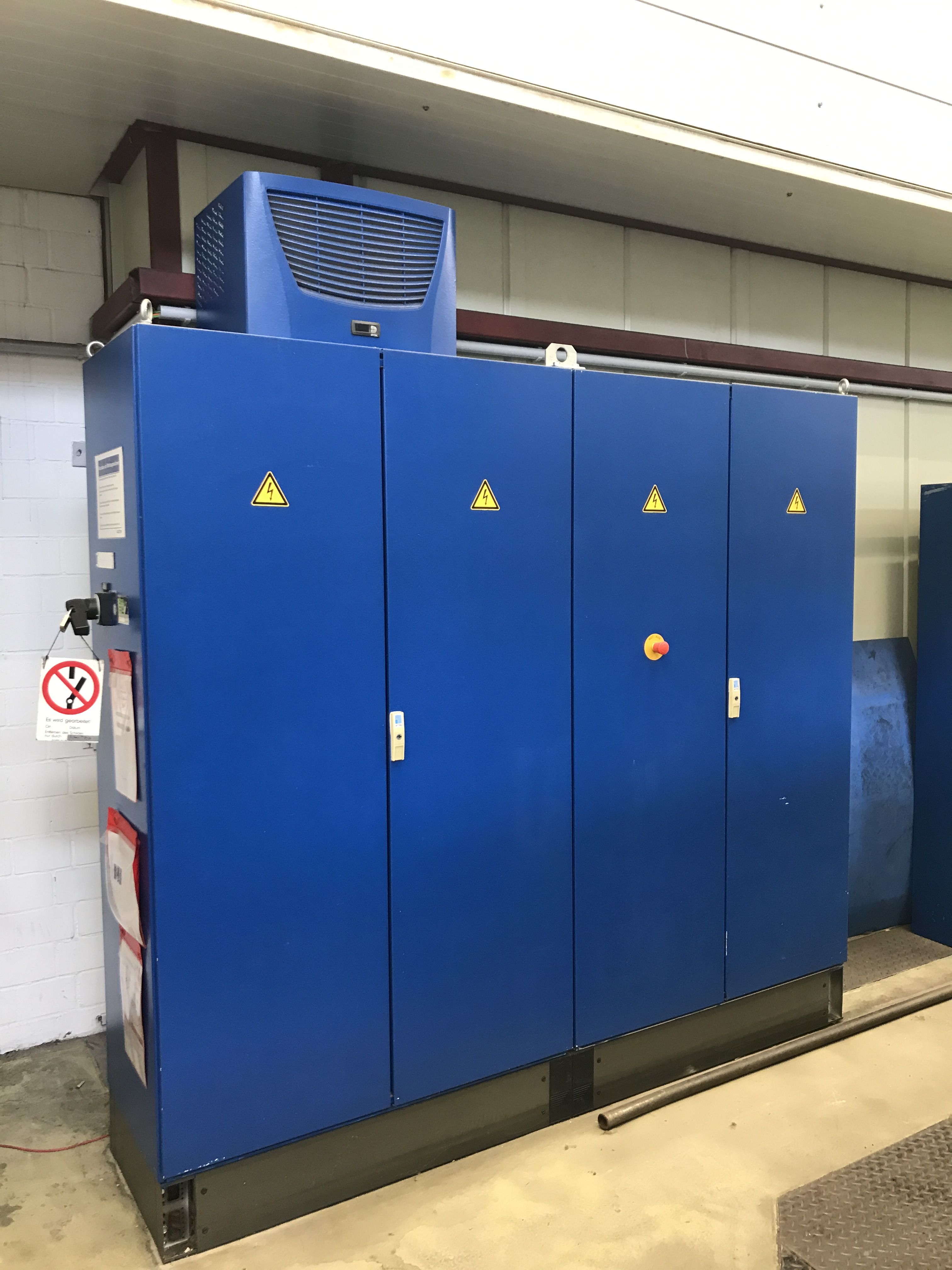

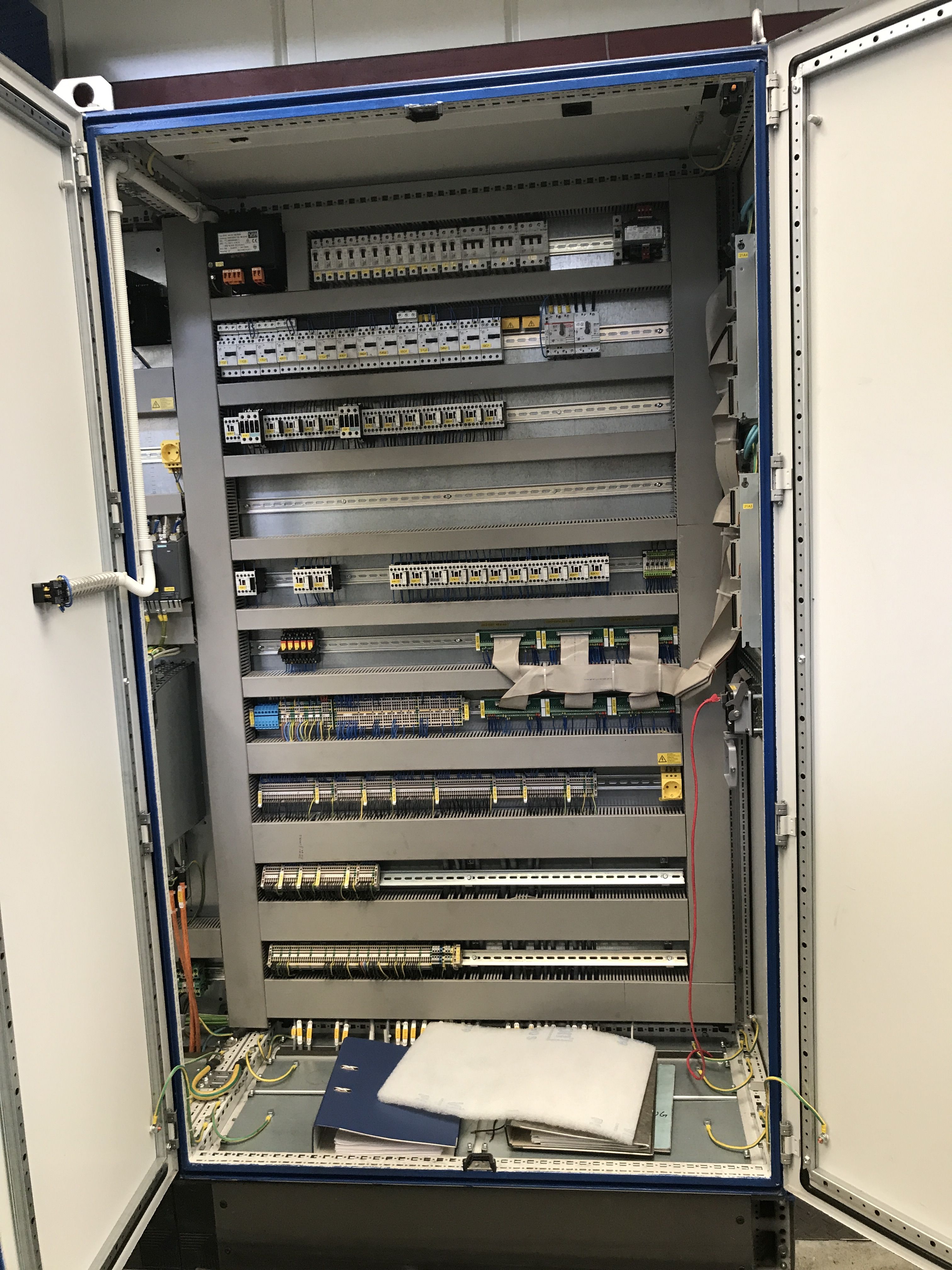

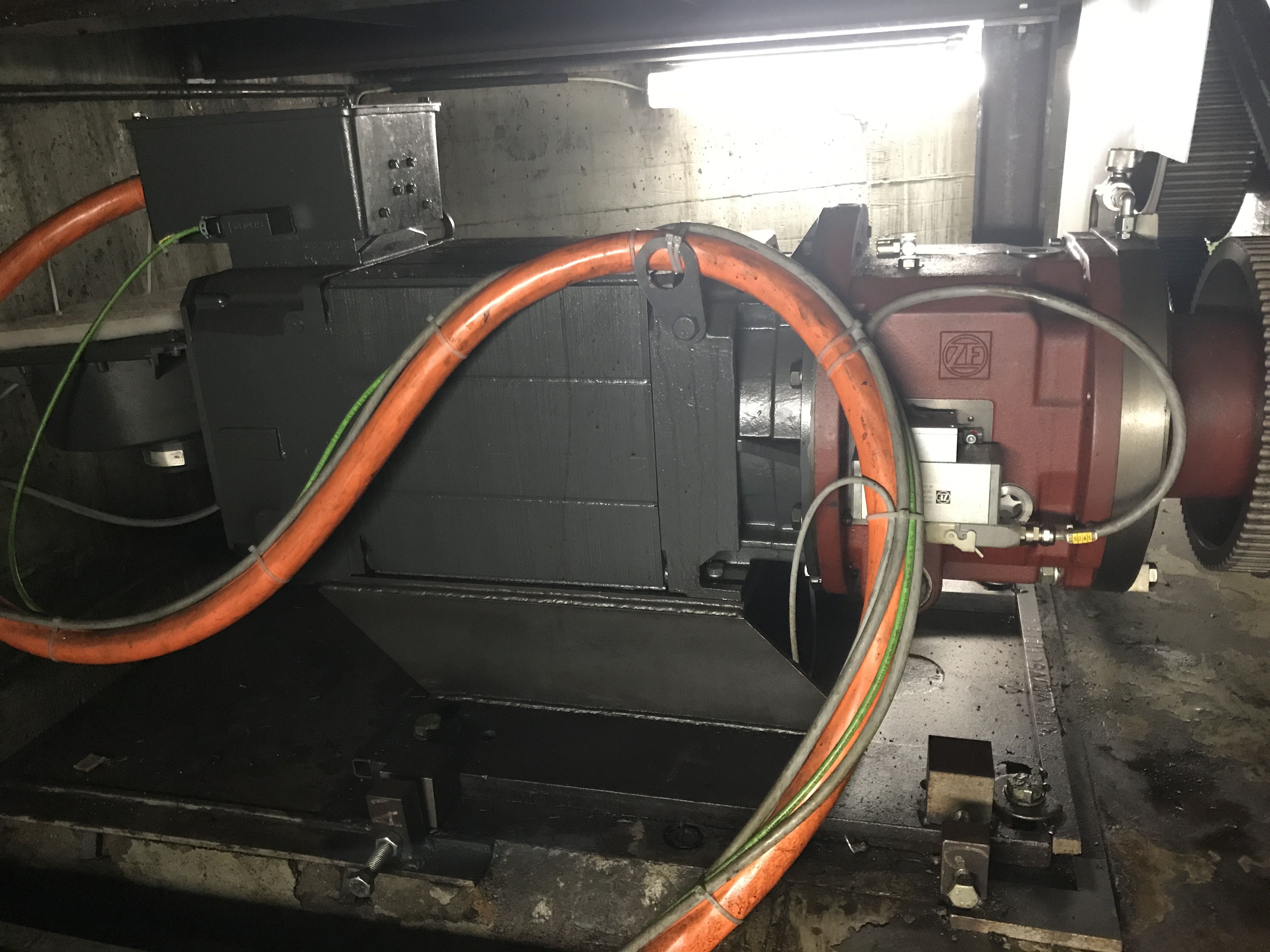

Revisione meccanica completa del costruttore nel 2009, Retrofitting 100% (nuovo CNC SIEMENS 840DSL, motori assi, motore mandrino, azionamenti, armadi elettrici, condizionatori, componentistica ecc... tutto SIEMENS digitale)
Piattaforma
ø3200
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
