Categoria
Tornio
Tipo
multitasking
Marca
Modello

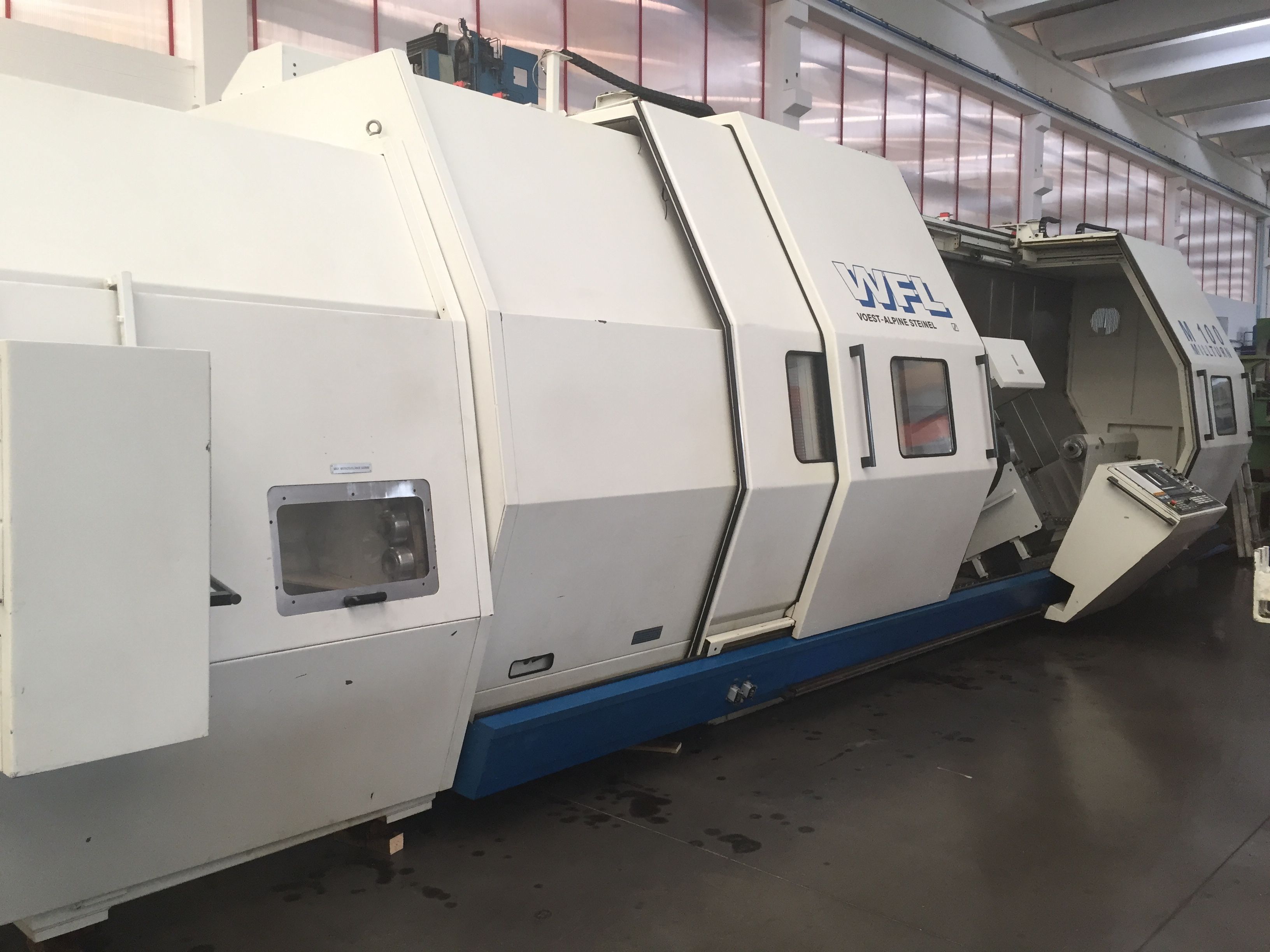

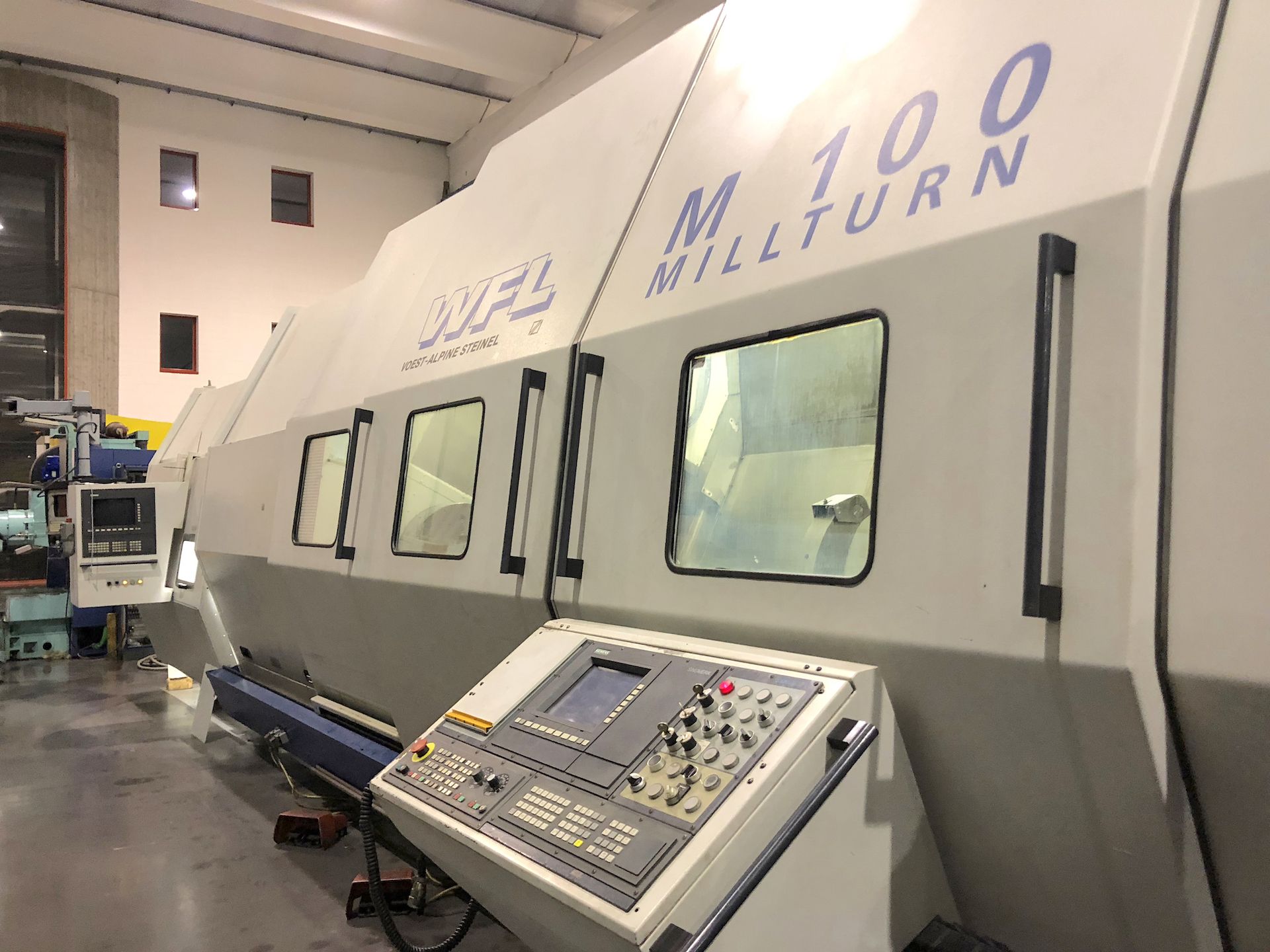

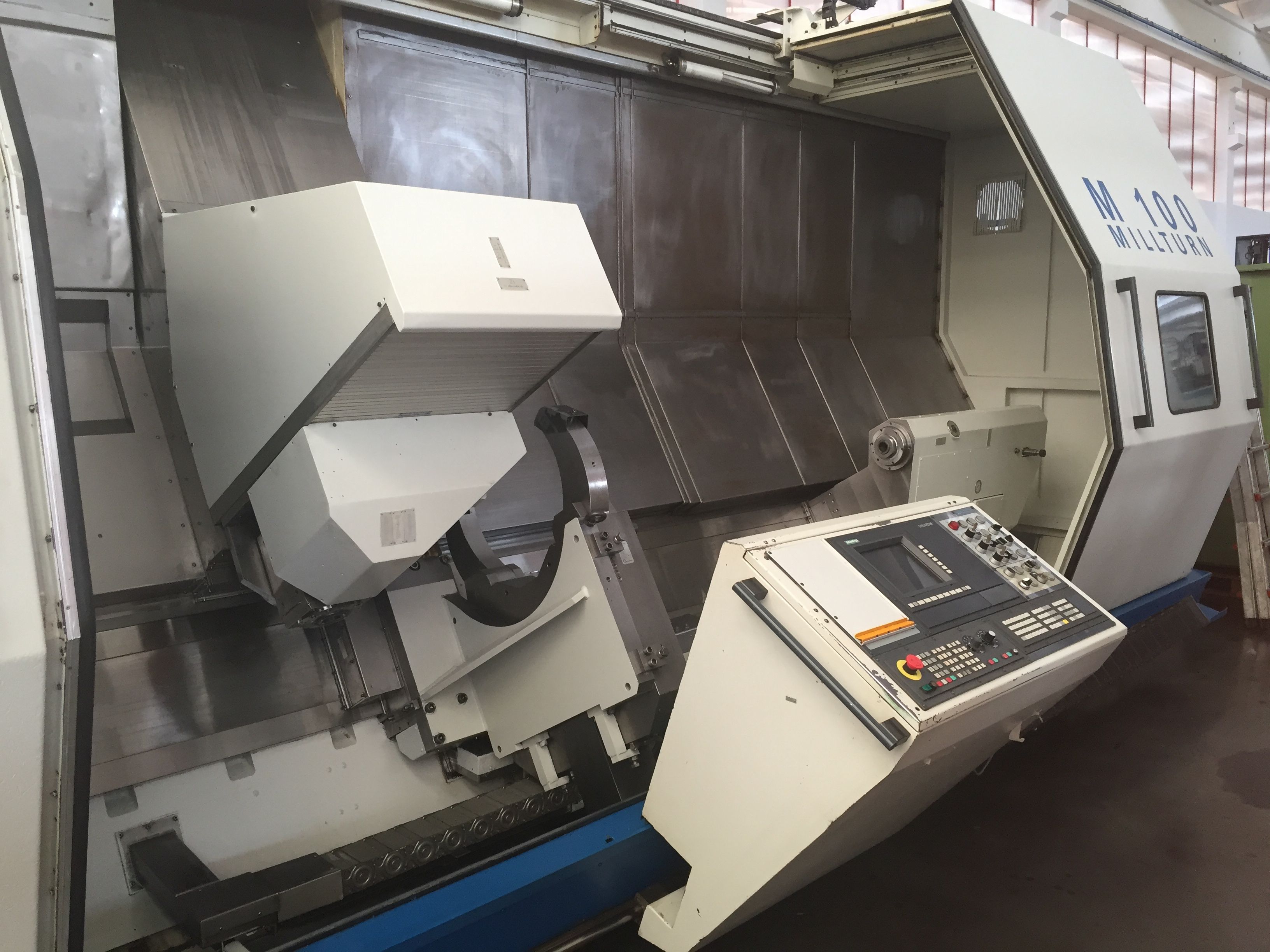

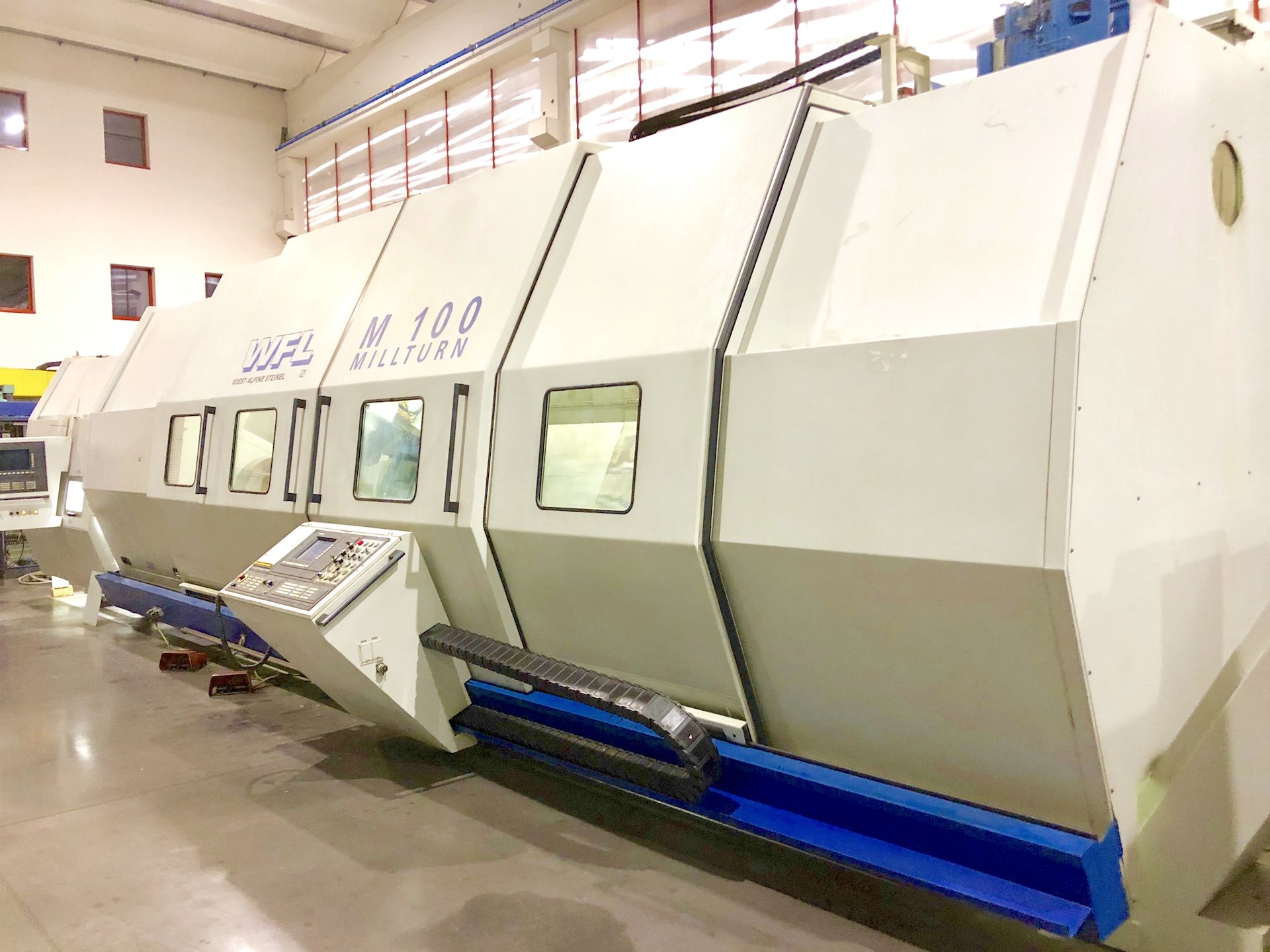

MILLTURN M100
Capacità
ø950x5000 mmø37,40x196,85 in
Anno di costruzione
1997
Anno di revisione
2014
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Diametro max pezzo
950 mm37,40 in
Max lunghezza tornibile
5000 mm196,85 in
Peso max tra le punte
5000 Kg
Diametro massimo sul carro
850 mm33,46 in
Note
pick-up station 3 posizioni

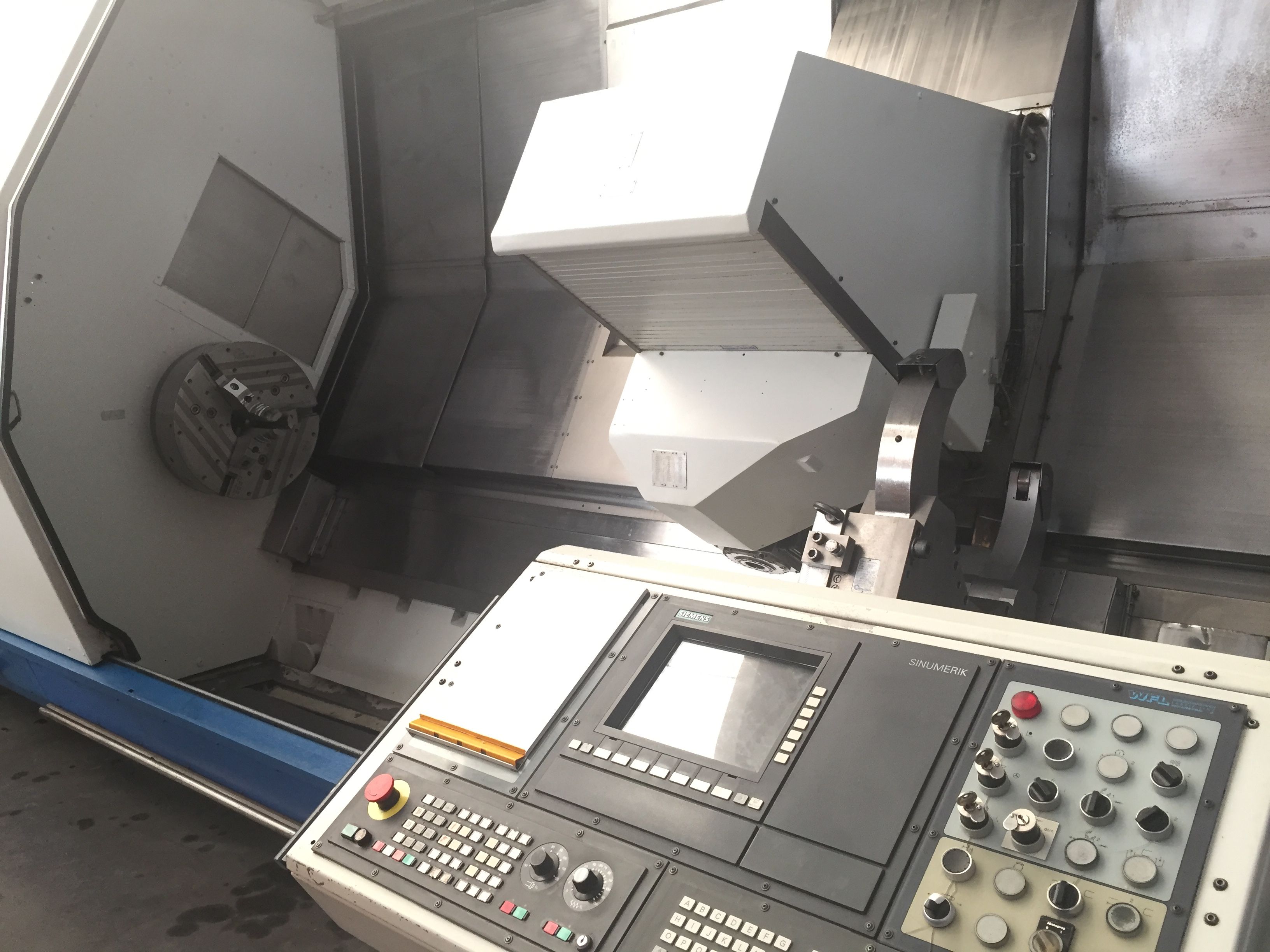

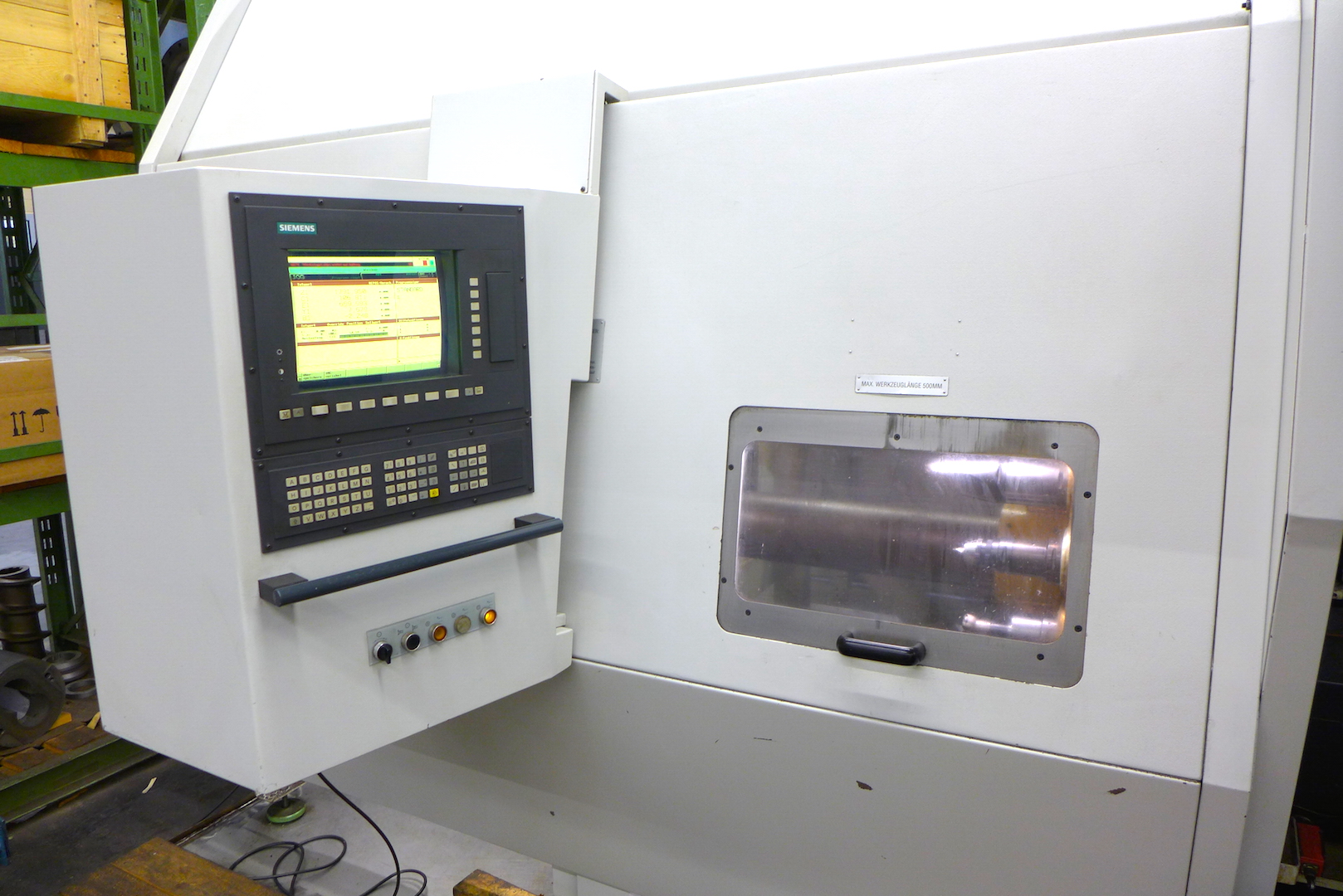

CNC
CNC

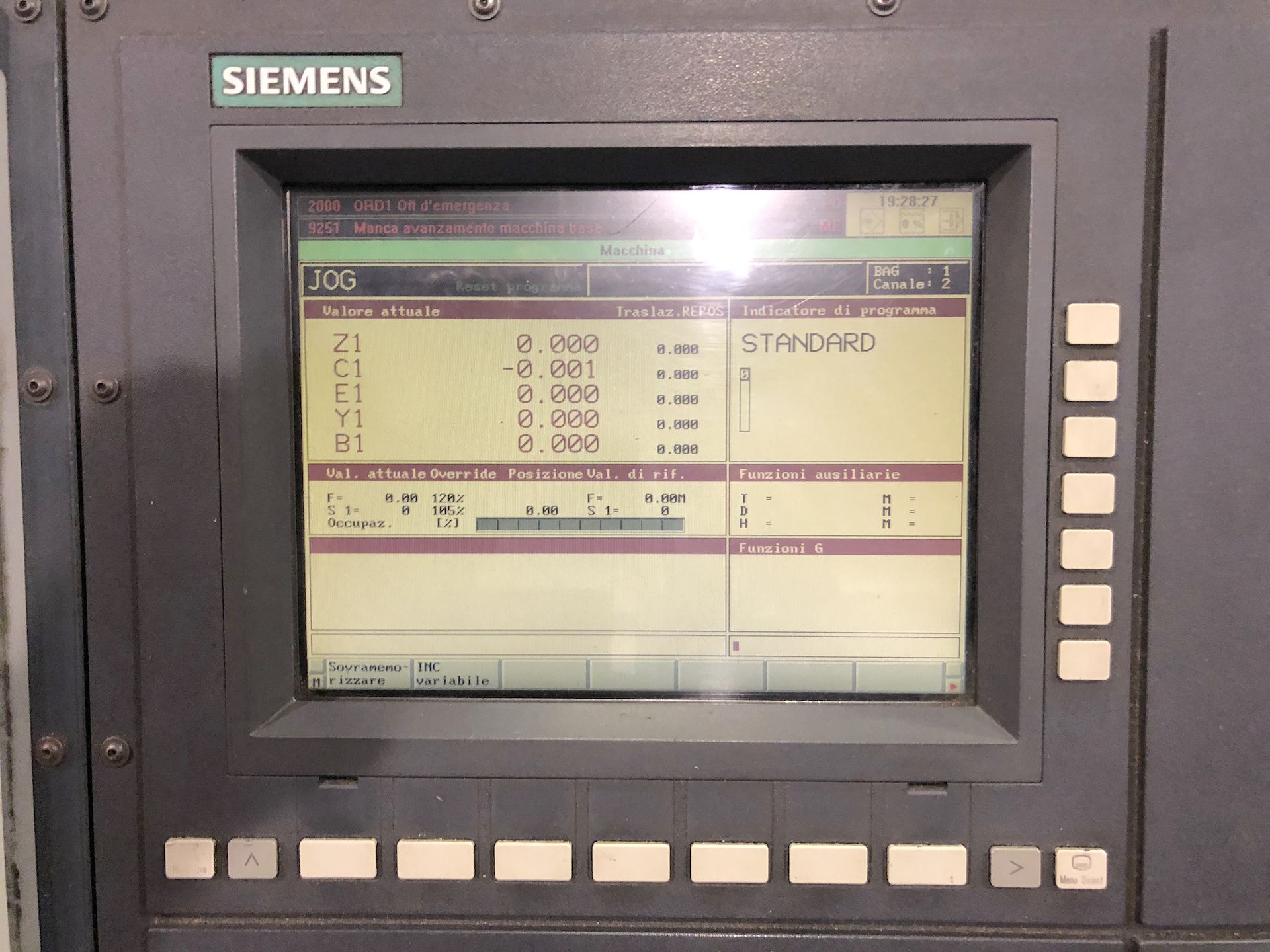

SIEMENS SINUMERIK 840C
MANDRINO PRINCIPALE
Velocità rotazione max
1600 rpm
Naso mandrino
ASA15”
Foro mandrino
165 mm6,50 in
Diametro interno cuscinetti
220 mm8,66 in
Diametro autocentrante
630 mm24,80 in
Potenza max
63 Kw
Coppia max
4724 Nm
Risoluzione asse C
0,001 °
Velocità asse C
20 Rpm
CONTROPUNTA
Diametro canotto
180 mm7,09 in
Cono
MK6
Corsa canotto
200 mm7,87 in
Rapido asse B
10 m/min393,70 ipm

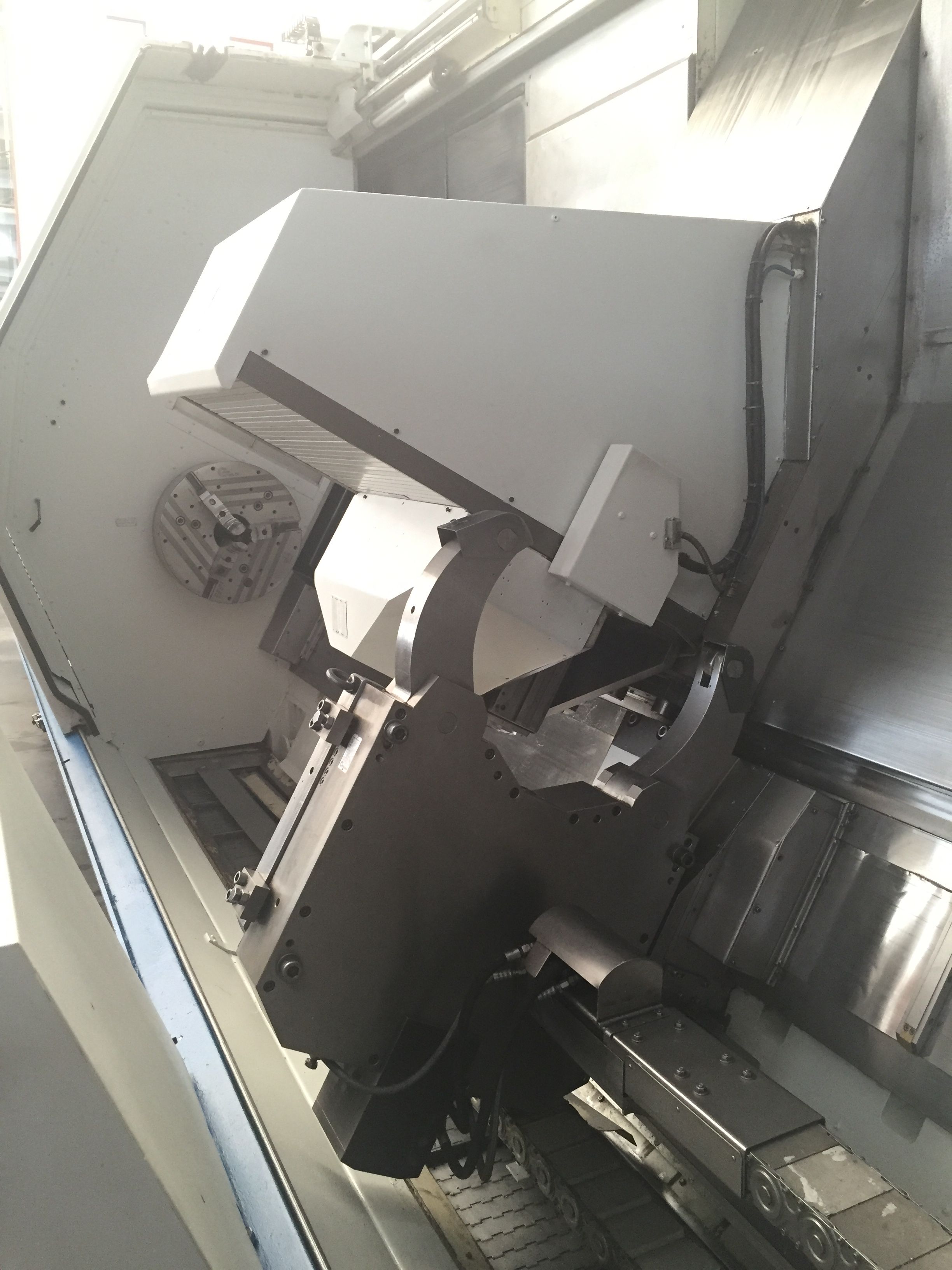

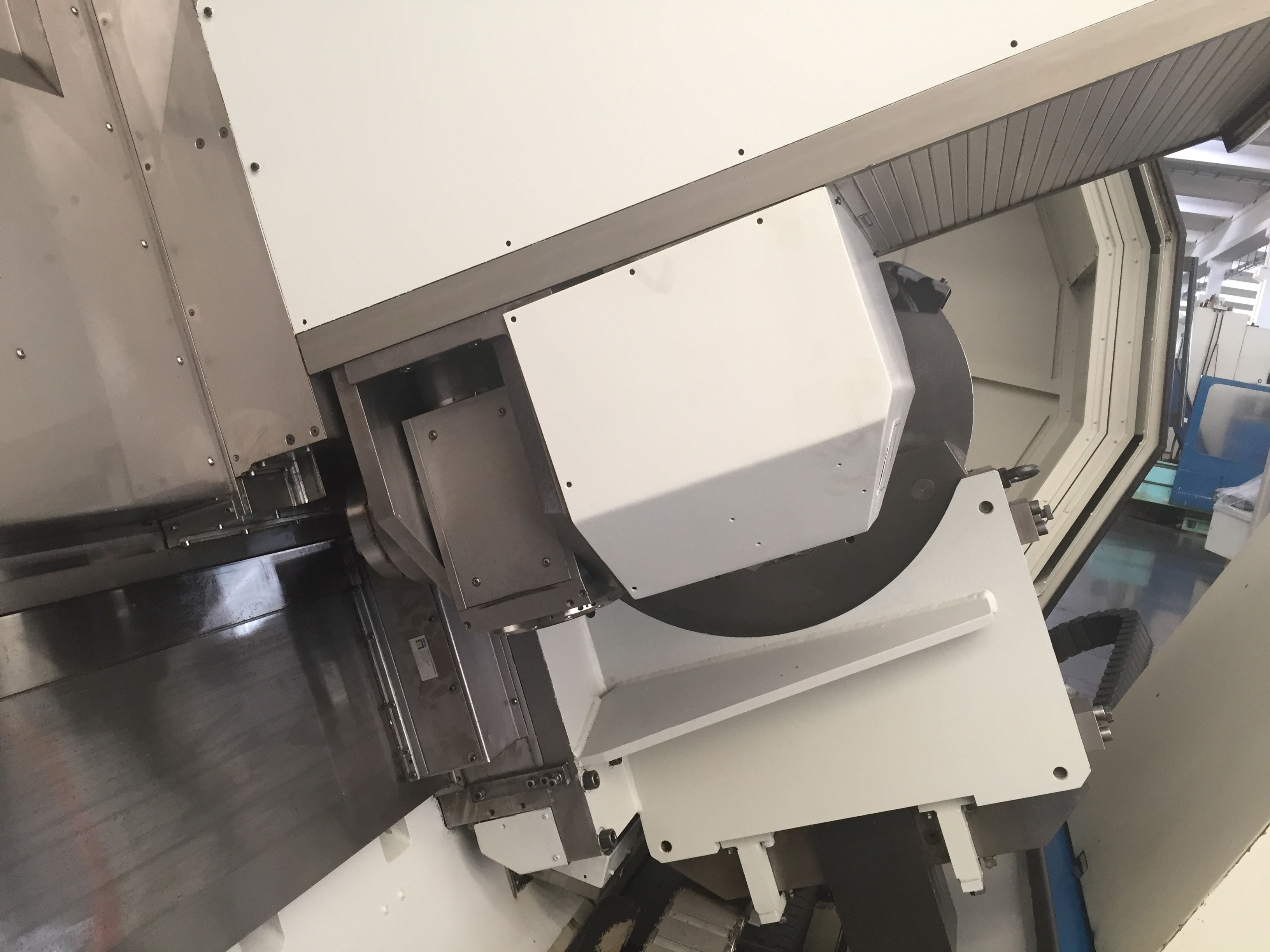

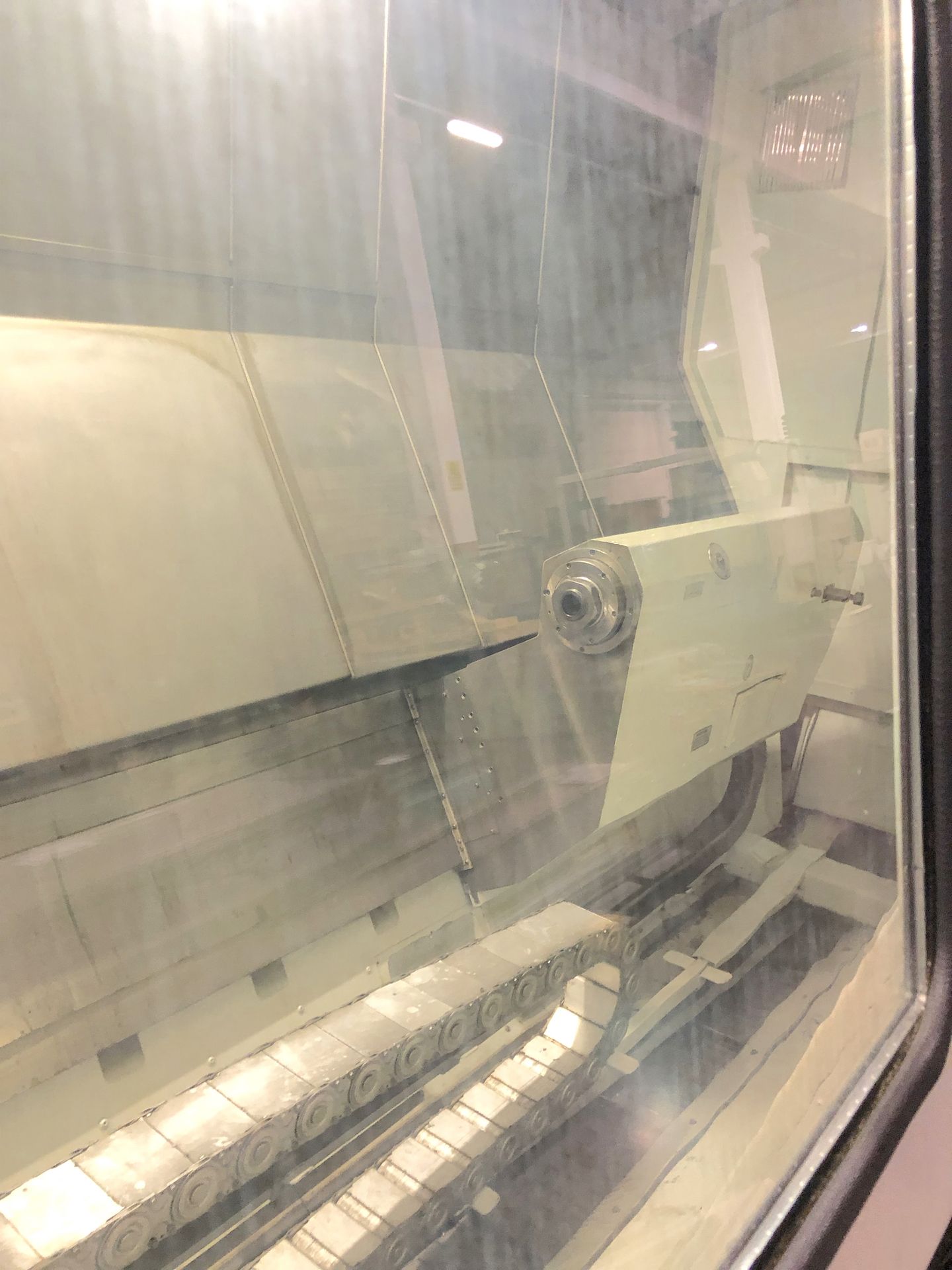

TESTA DI FRESATURA
Numero posizioni
ATC72
Campo di lavoro asse B
-105/+90 °
Risoluzione asse B
0,001 °
Velocità mandrino
10-4000 rpm
Potenza mandrino
25 Kw
Coppia mandrino
300 Nm
Corsa asse X
+860/-40 mm+33,86/-1,57 in
Rapido asse X
15 m/min590,55 ipm
Corsa asse Z
5370 mm211,42 in
Rapido asse Z
15 m/min590,55 ipm
Corsa asse Y
+300/-200 mm+11,81/-7,87 in
Rapido asse Y
12,5 m/min492,13 ipm
Attacco mandrino
CAPTO C8

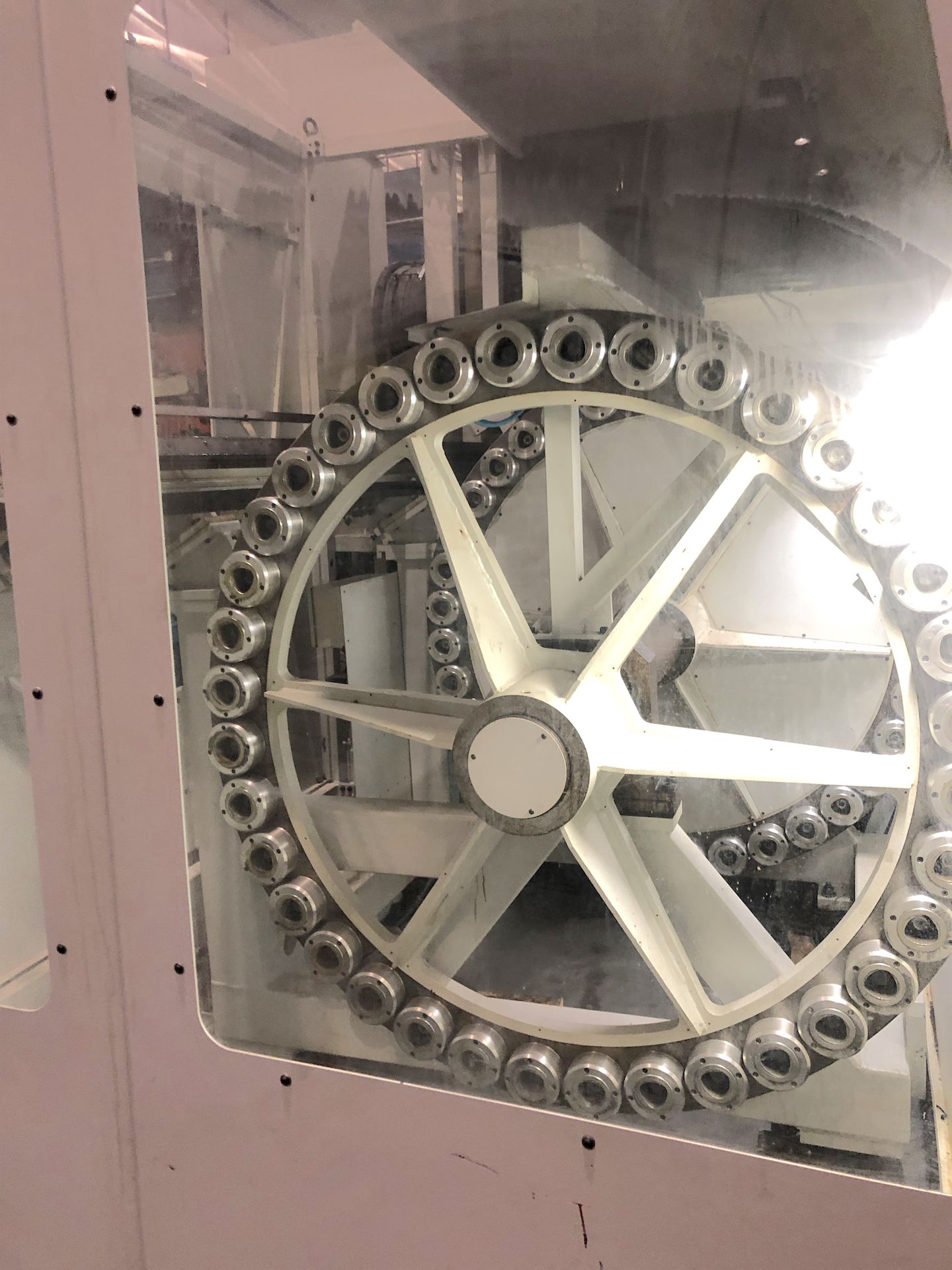

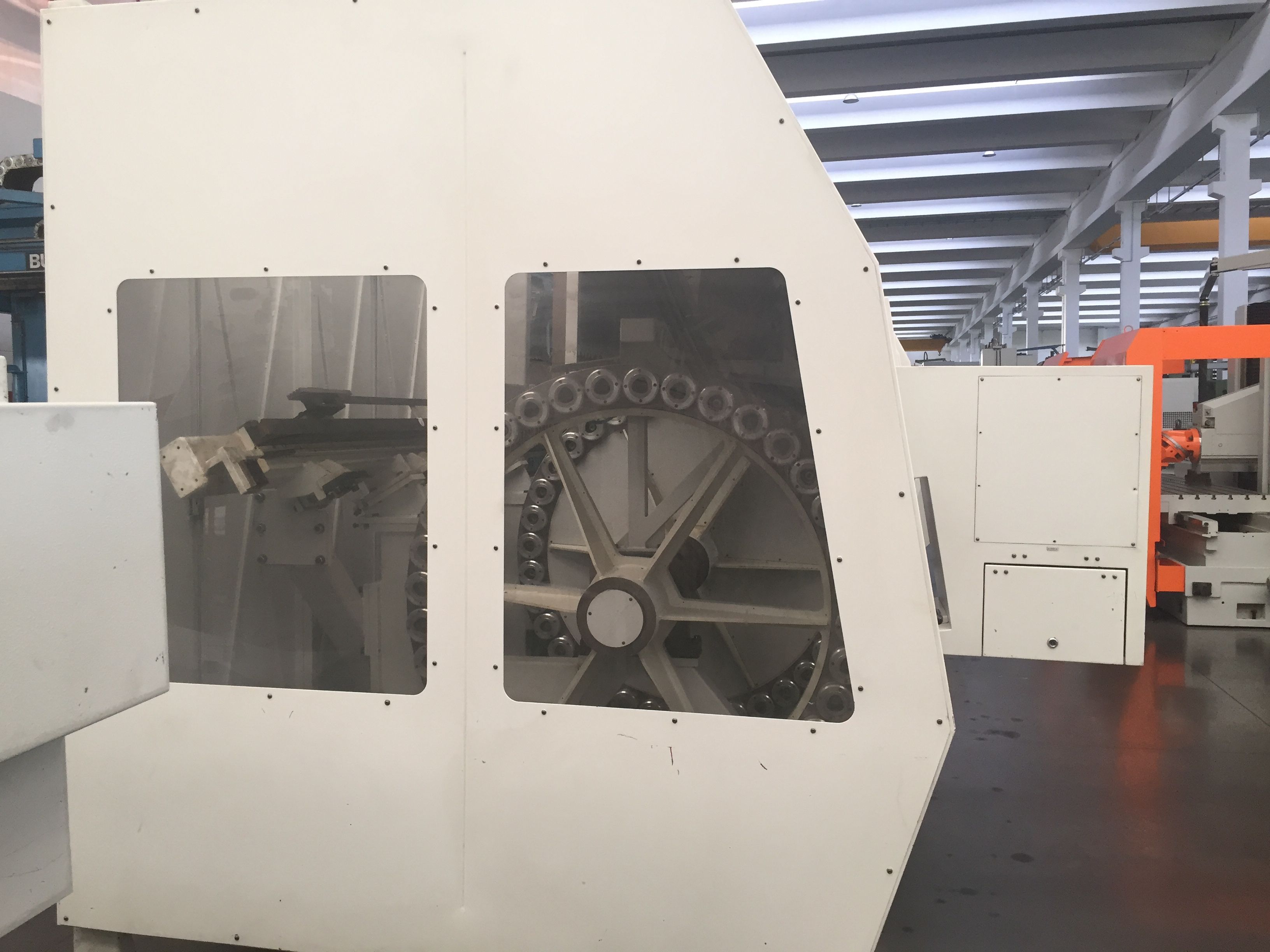

ATC
Lunghezza max utensile
500 mm19,69 in
Diametro max utensile
110 mm4,33 in
Diametro max ut con posti adiacenti liberi
250 mm9,84 in
Posizioni
72
STAZIONE PICK-UP ACCESSORI
Lunghezza max utensile
1500 mm59,06 in
Peso max utensile
150 kg
Numero posizioni
3
Accessori inclusi
boring bar
EXTRA

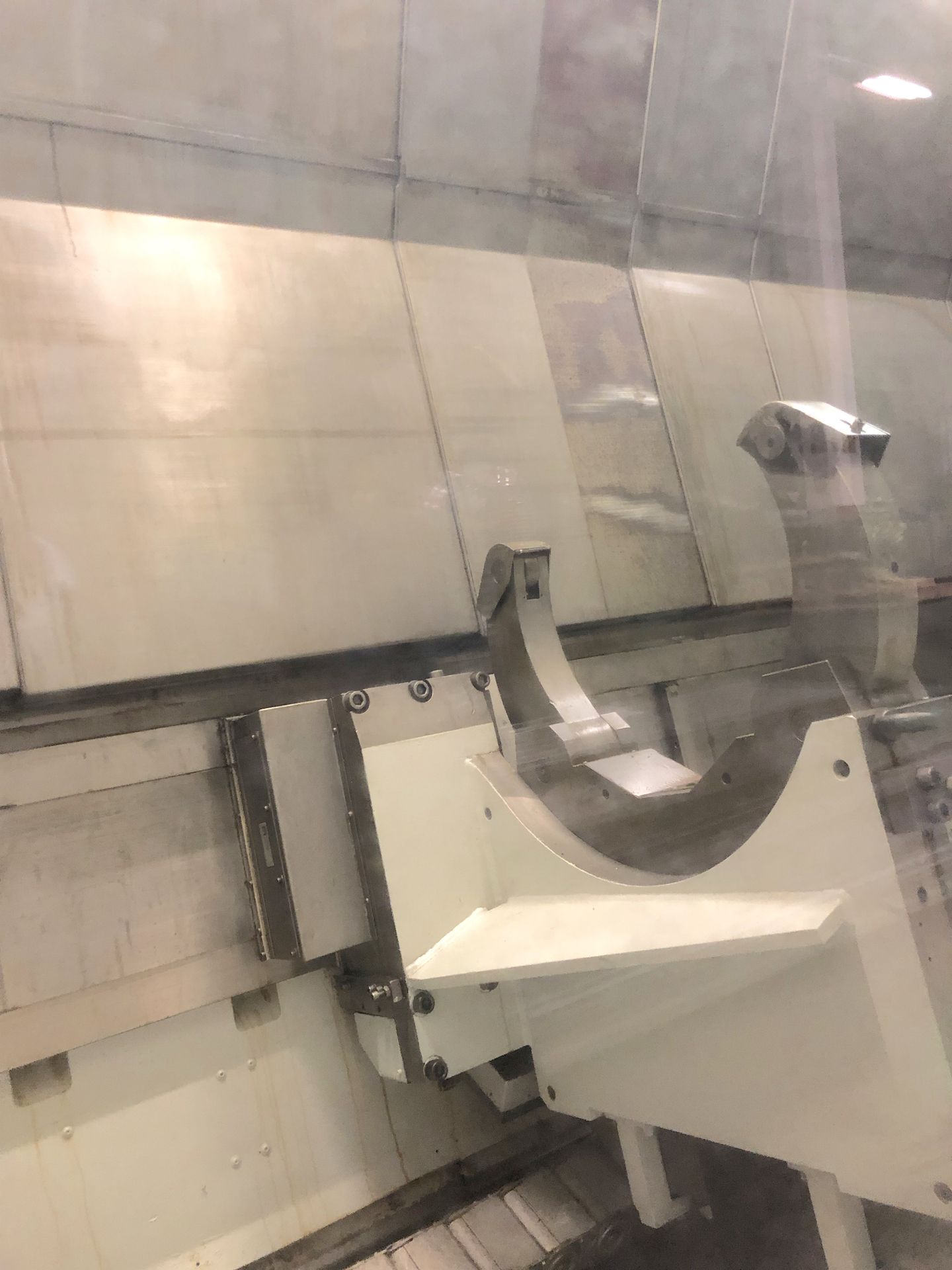

Lunetta idraulica
SMW Autoblock 100-530

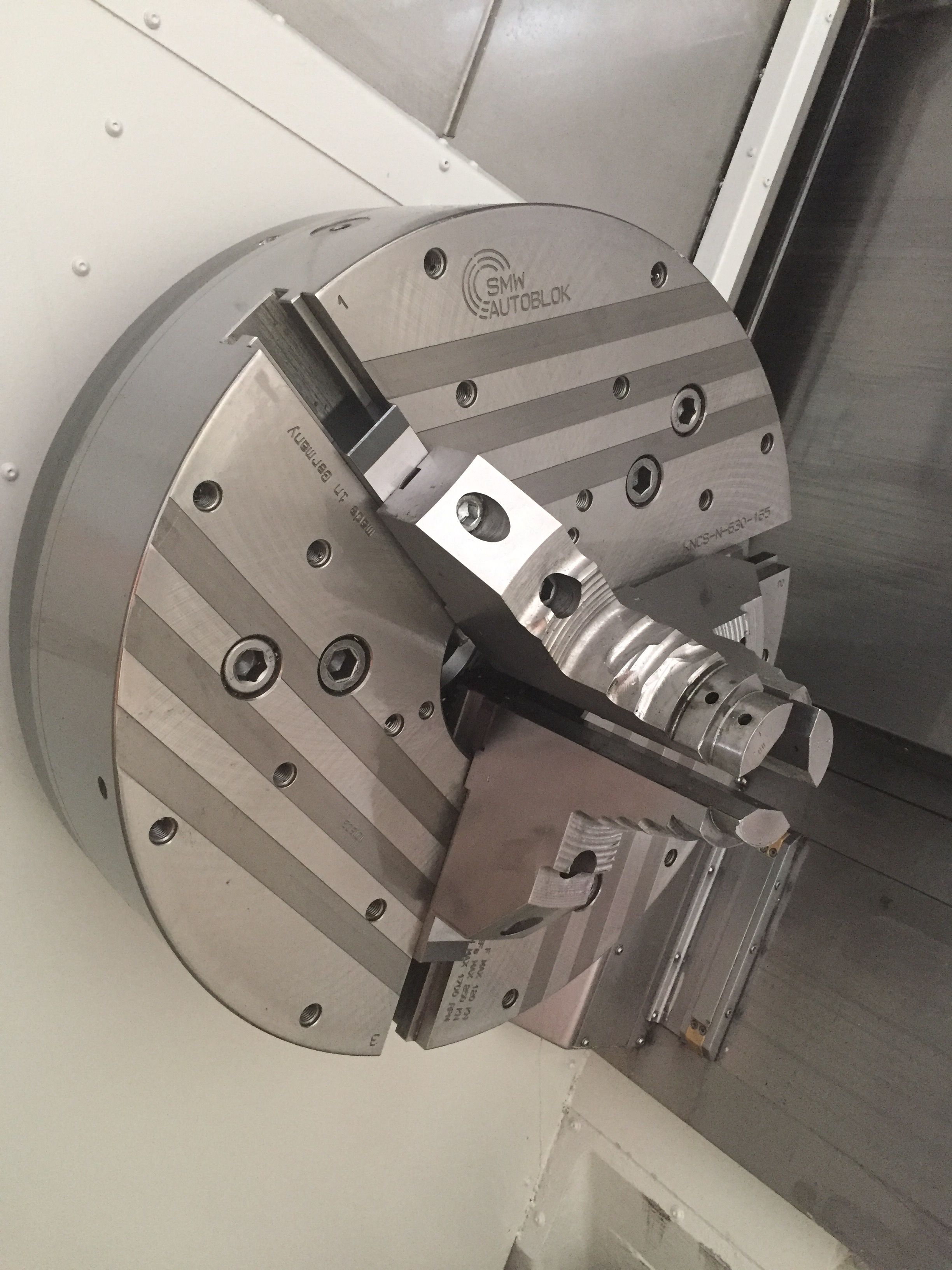

Autocentrante
SMW Autoblock 630
Tastatore pezzo
Renishaw
Pompa refrigerante
50Bar
Libri uso e manutenzione
Sì
Ingombri Macchina
14500x4500x3800 mm570,87x177,17x149,61 in
Peso totale macchina
50000 Kg
Potenza totale installata
160 Kw
Certificazione CE
Sì
Schemi elettrici
Sì
Evacuatore truciolo
si
Principali interventi/aggiornamenti effettuati sulla macchina

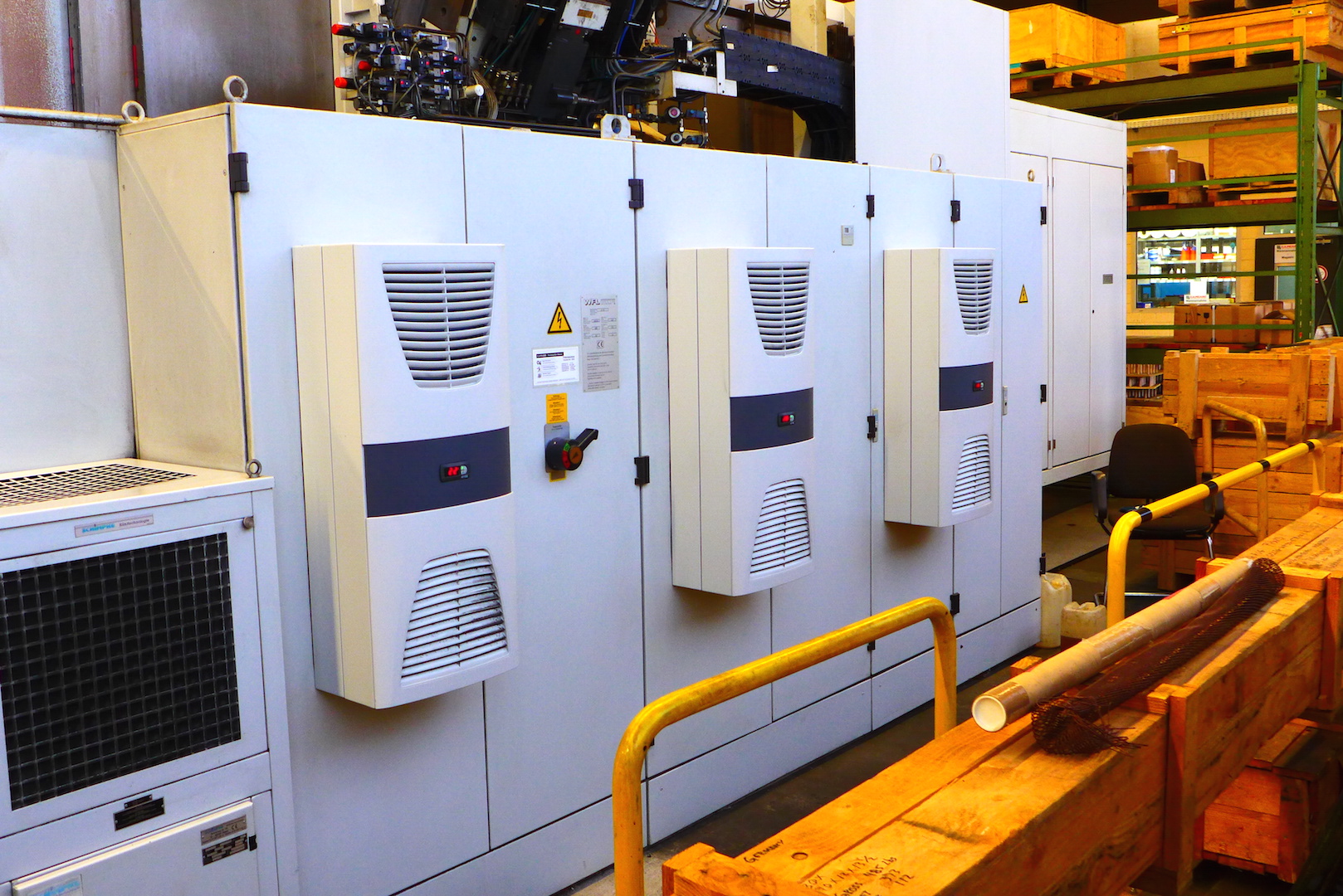

Air conditioning retrofitted to a new system in the doors • Multiple power and control parts renewed • various contactors, valves and Beros renewed • Control retrofitted to data transmission via parallel port (for transferring CAM programs) • Hard disk replaced by Flash EPROM • Storage and gears of the spindle renewed (1.5 years ago) • Motor milling drives overhauled ▪ extended memory capacity, completepower unitsare renewed ▪ new spindle bearing for turning, drilling and milling unit ▪ complete overhaul of self-centering steady rest through SMW Autoblok ▪ new electrostatic filter system – make IFS
