Categoria
Tornio
Tipo
multitasking
Marca
Modello
SUPER NTJ
Capacità
190x620 mm7,48x24,41 in
Anno di costruzione
2004
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
65 mm2,56 in
Diametro max pezzo
190 mm7,48 in
Max lunghezza tornibile
620 mm24,41 in

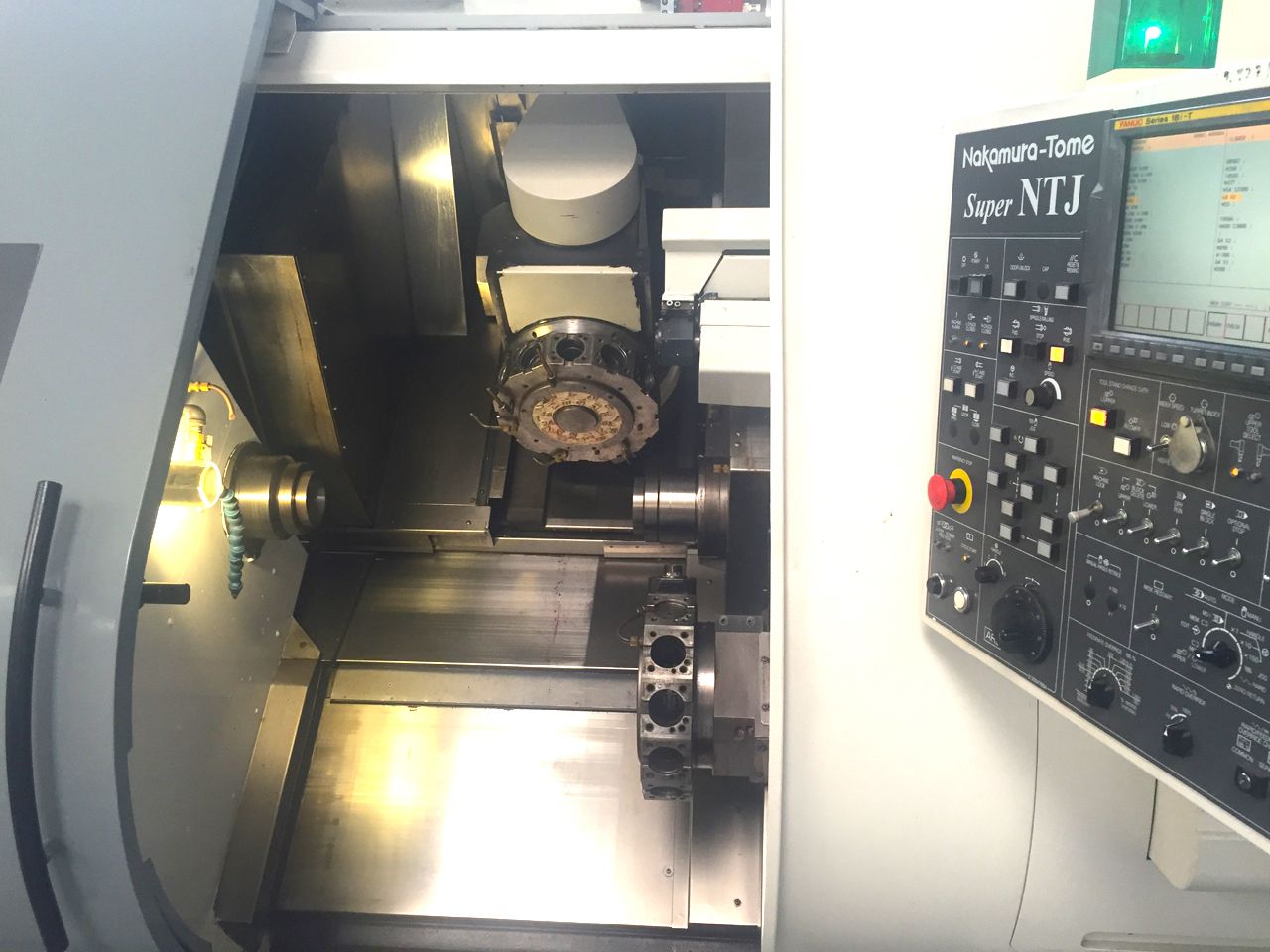

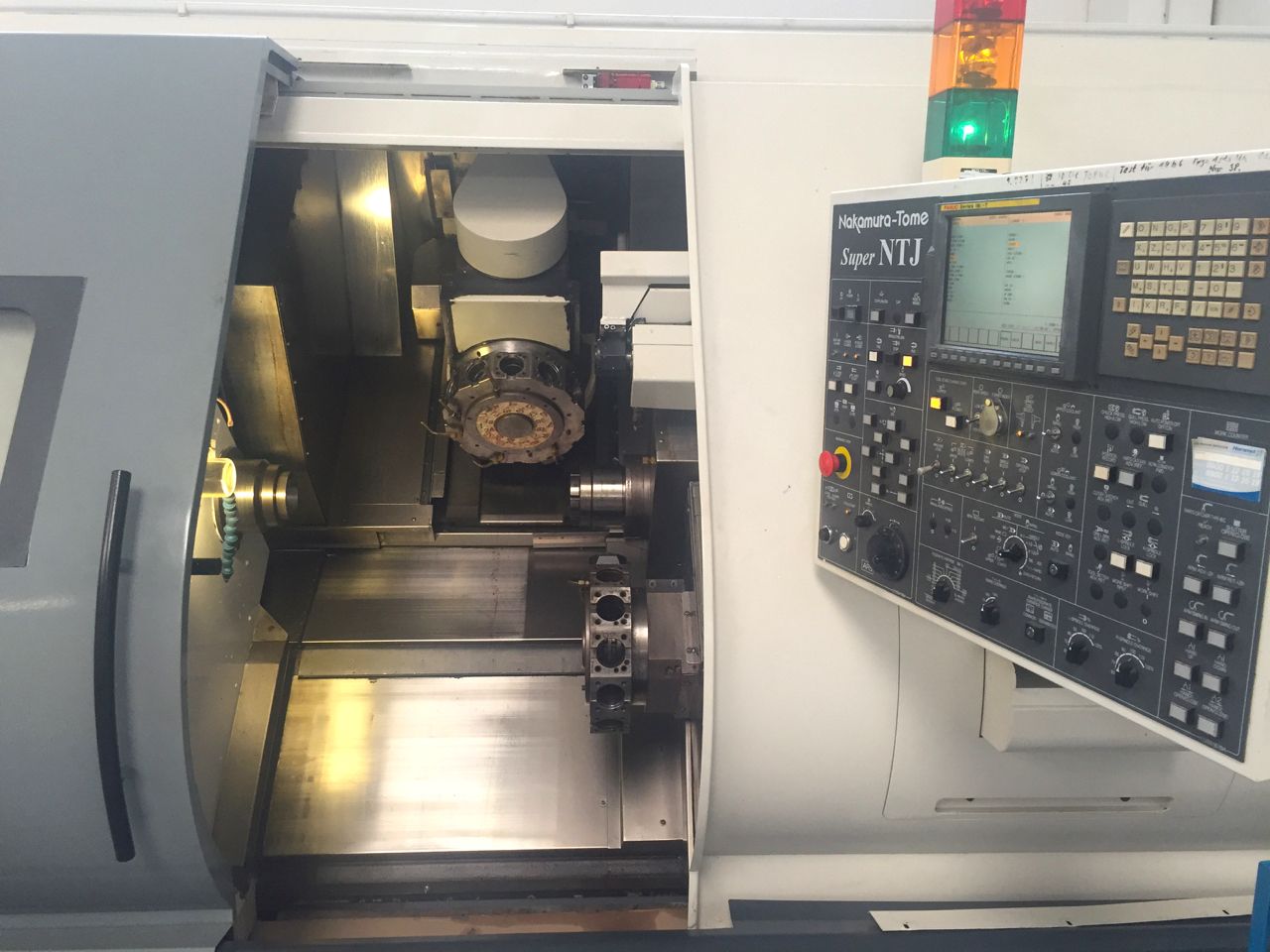

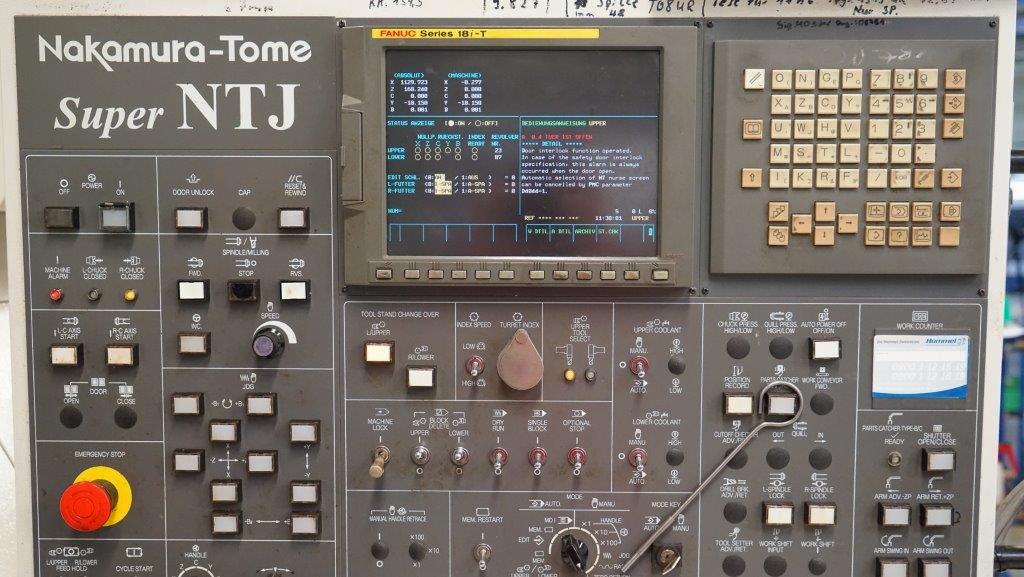

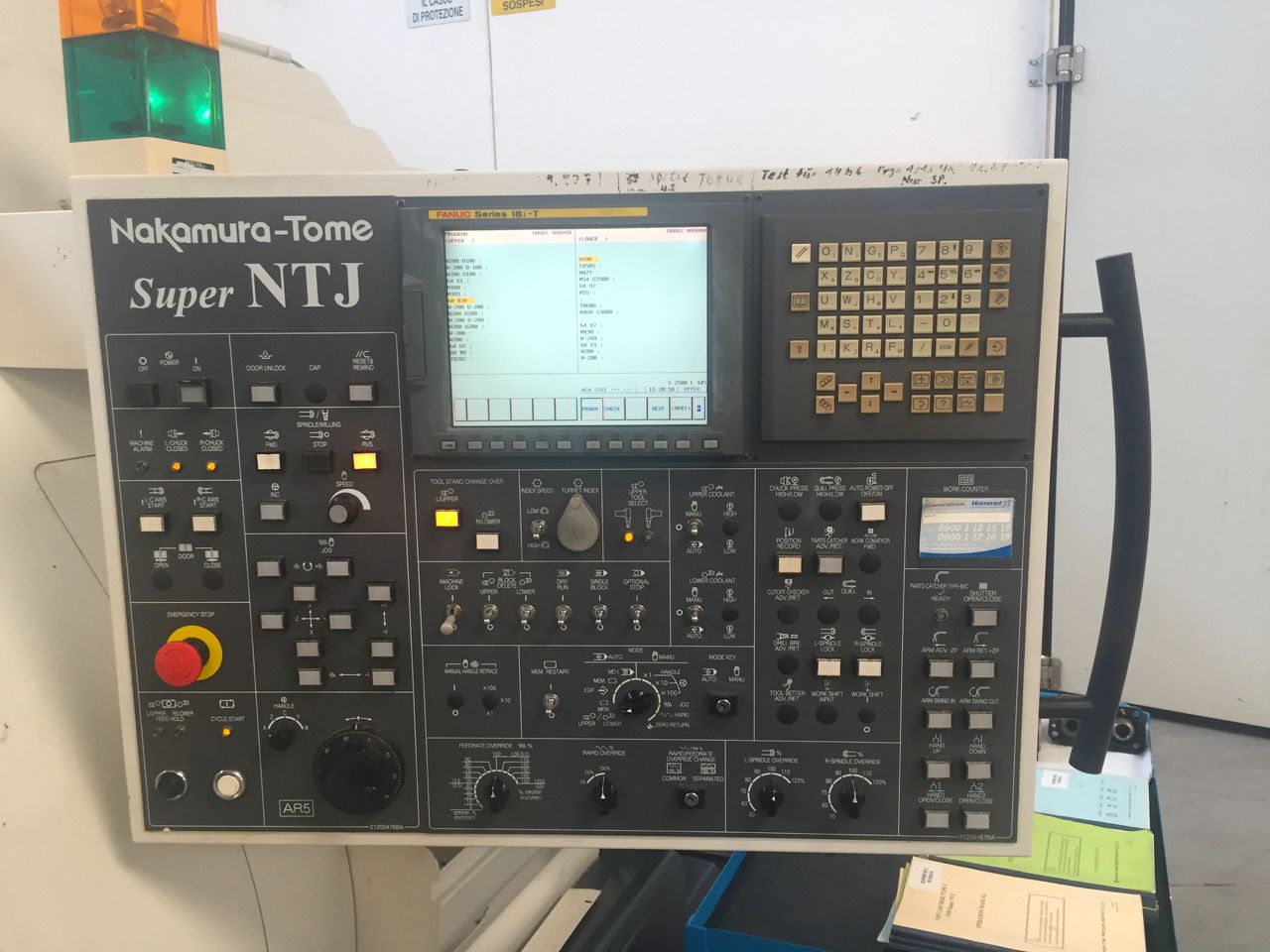

CNC
CNC

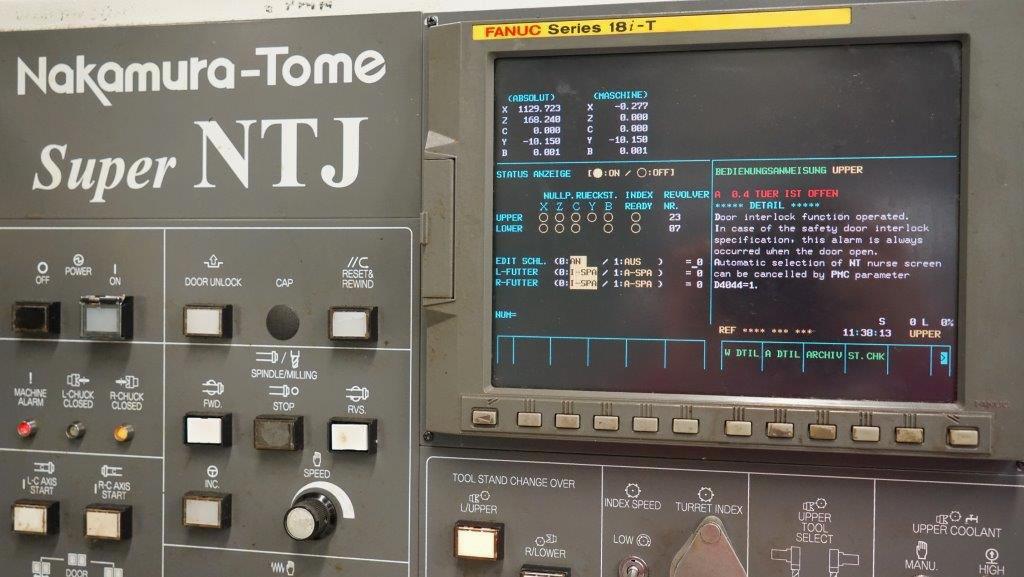

FANUC 18i-TB

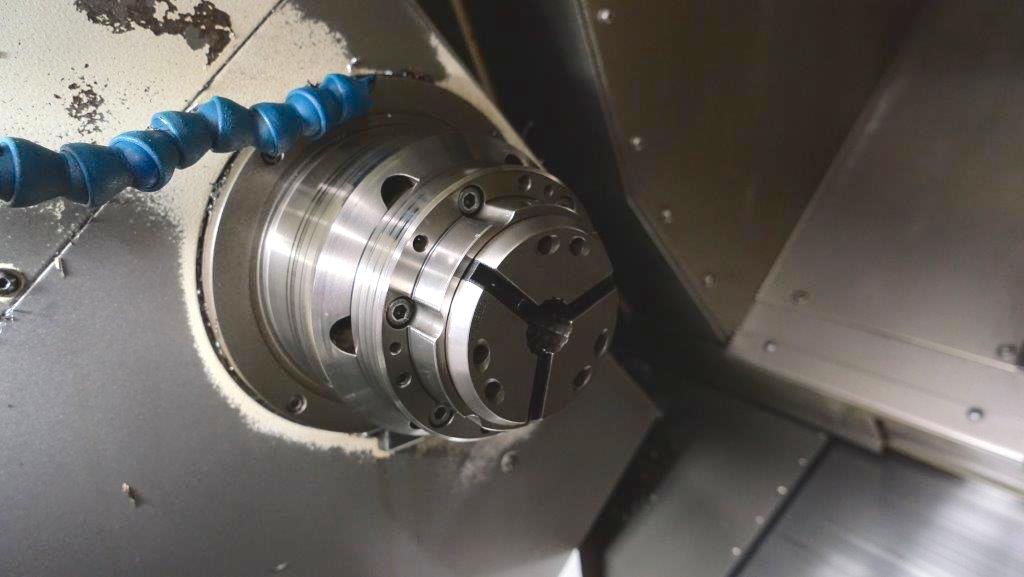

MANDRINO PRINCIPALE
Velocità rotazione max
4500 rpm
Naso mandrino
ASA6”
Foro mandrino
80 mm3,15 in
Potenza max
11/15 Kw
Risoluzione asse C
0,001 °
Velocità asse C
600 Rpm

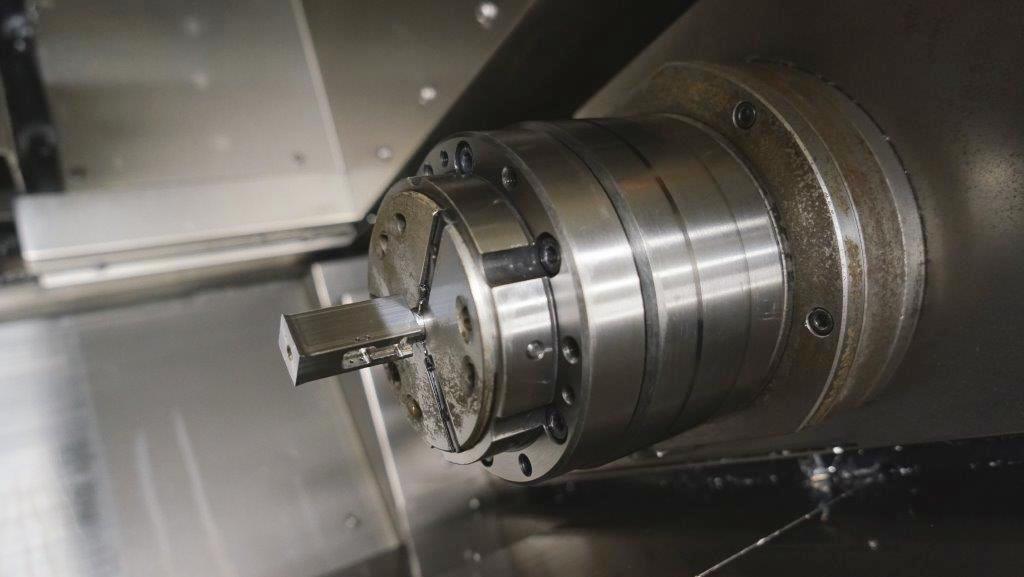

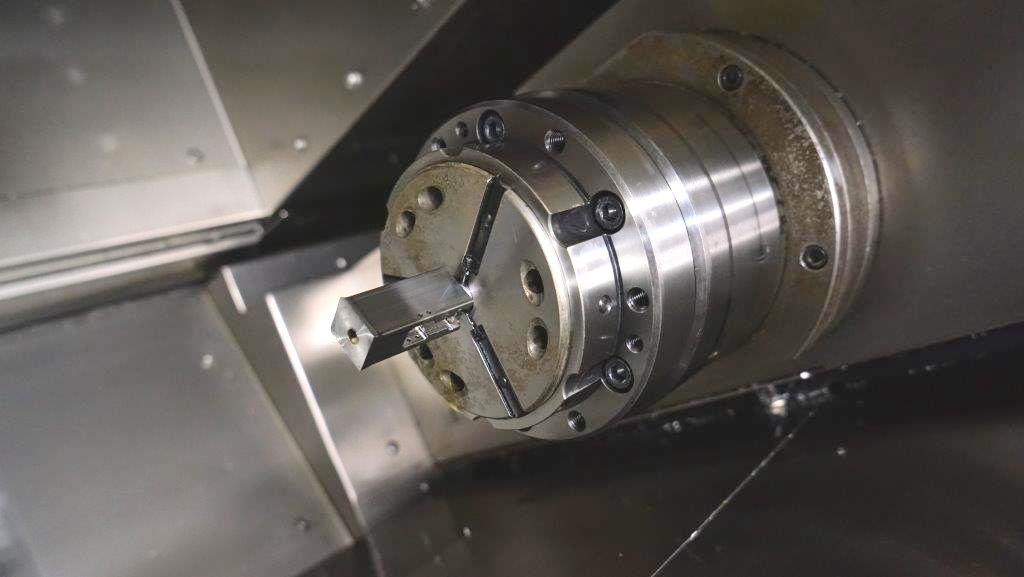

CONTROMANDRINO
Velocità rotazione max
5000 rpm
Naso mandrino
ASA5”
Foro mandrino
63 mm2,48 in
Potenza max
7,5/11 Kw
Risoluzione asse C
0,001 °
Velocità asse C
600 Rpm

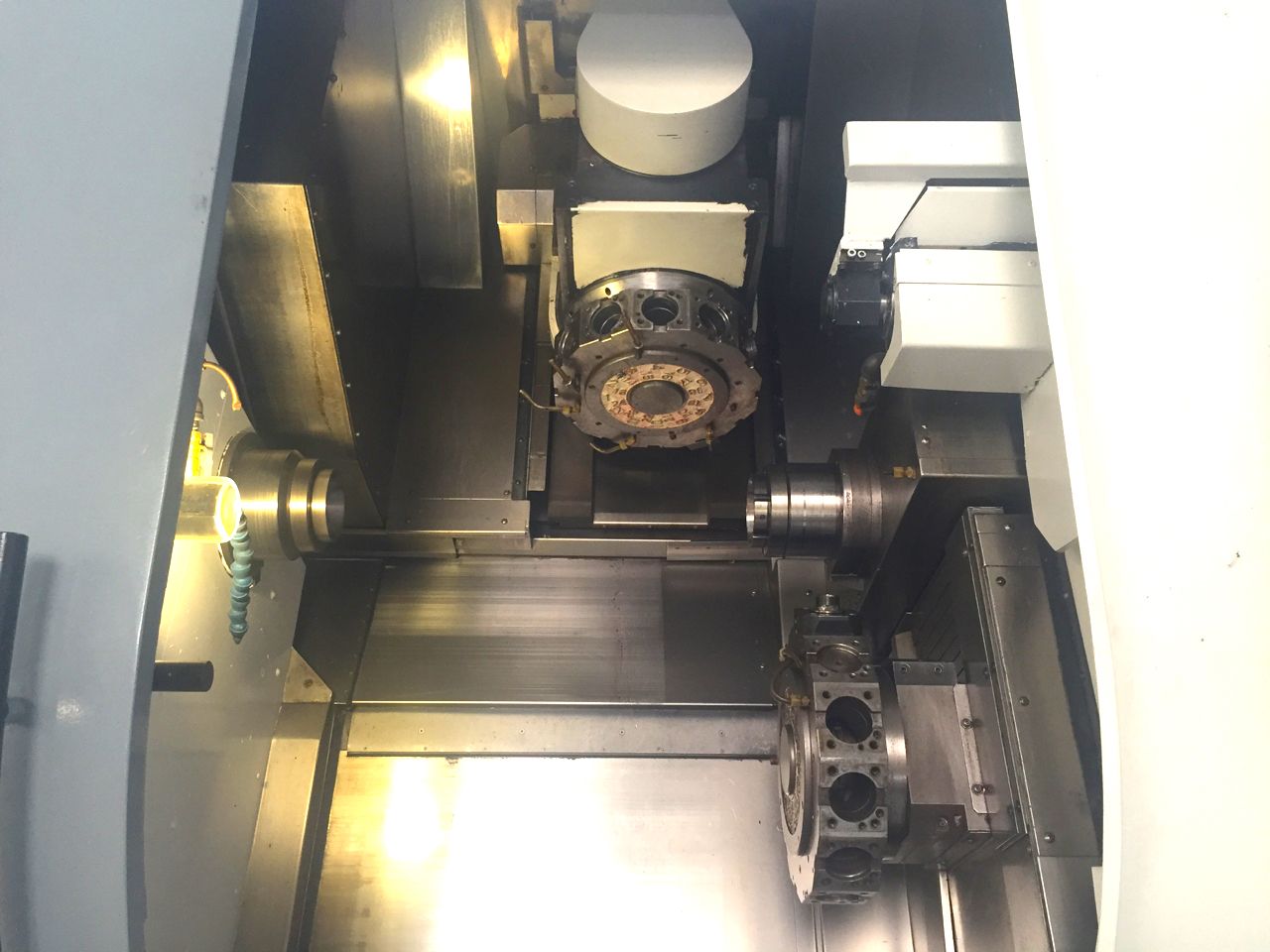

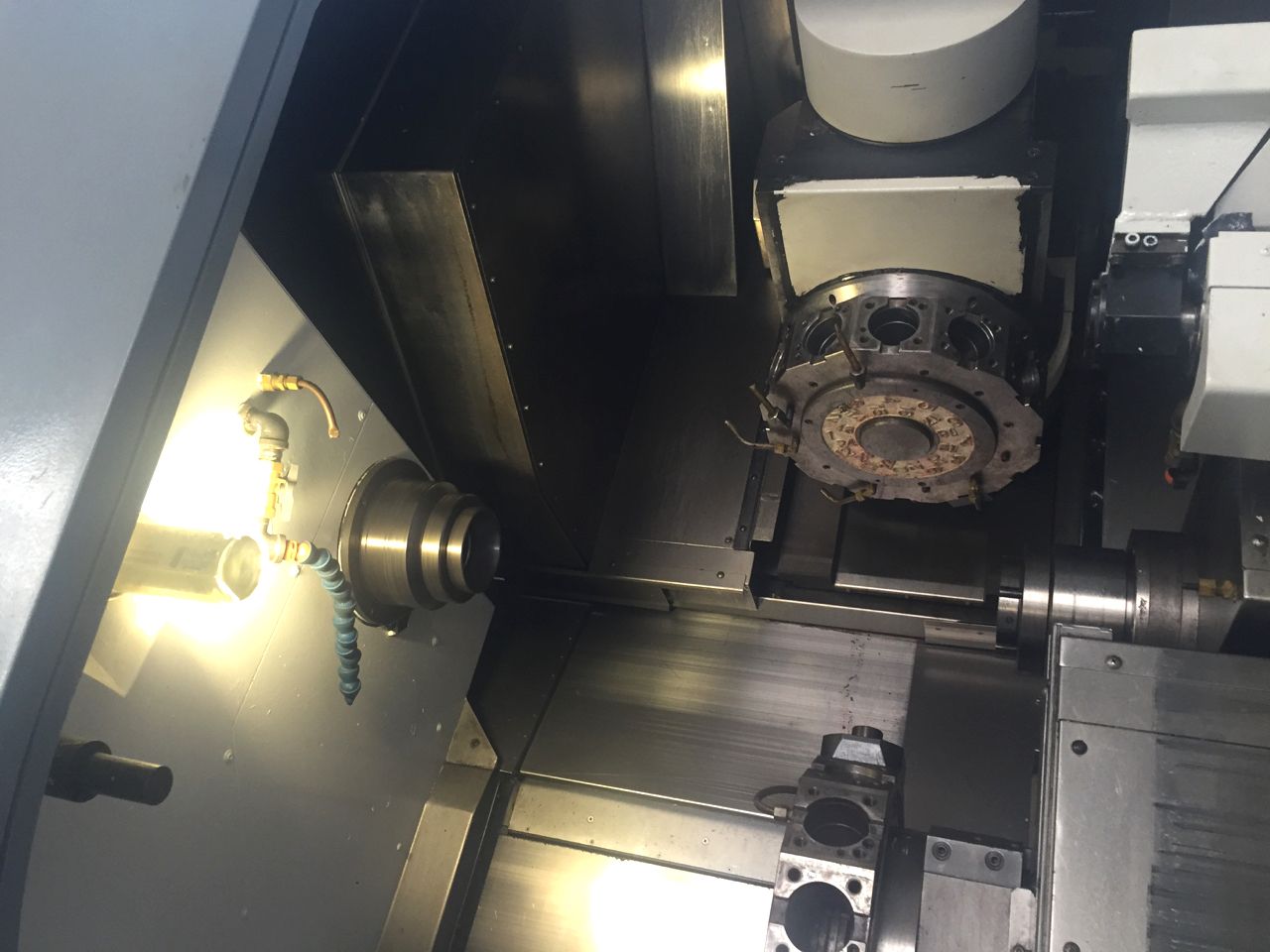

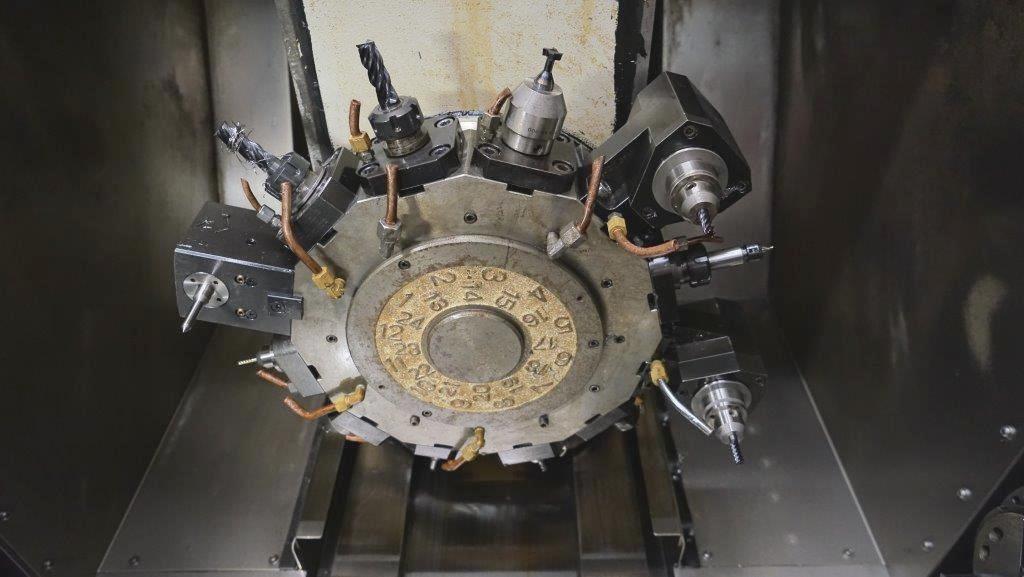

TESTA DI FRESATURA
Numero posizioni
12+12
Campo di lavoro asse B
+/-91 °
Risoluzione asse B
1 °
Velocità mandrino
60-6000 rpm
Potenza mandrino
3,7/5,5 Kw
Corsa asse X
345 mm13,58 in
Rapido asse X
16 m/min629,92 ipm
Corsa asse Z
1240 mm48,82 in
Rapido asse Z
40 m/min1.574,80 ipm
Corsa asse Y
+/-45 mm+/-1,77 in
Rapido asse Y
16 m/min629,92 ipm

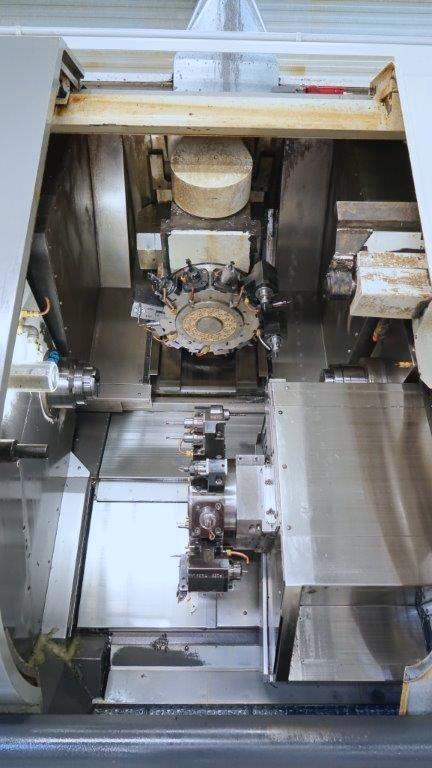

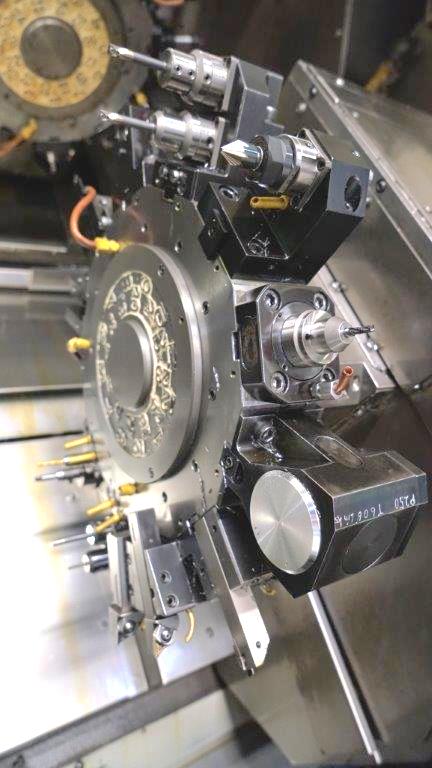

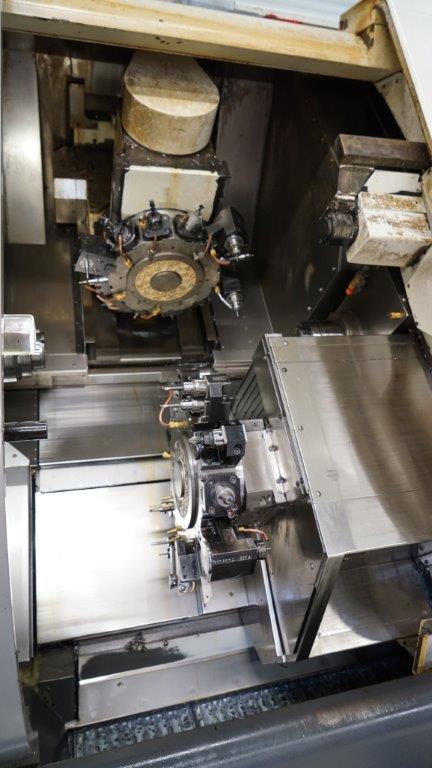

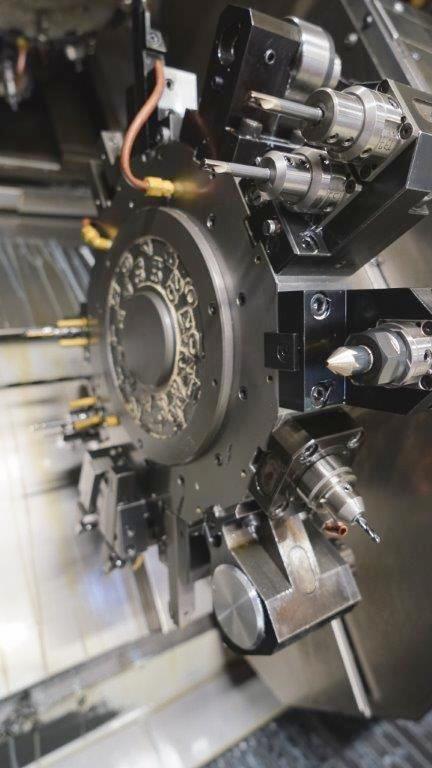

TORRETTA INFERIORE
Numero posizioni
12+12
Numero posizioni motorizzate
12
Velocità utensili motorizzati
60-6000 rpm
Potenza utensili motorizzati
3,7/5,5 Kw
Corsa asse X2
167,5 mm6,59 in
Rapido asse X2
16 m/min629,92 ipm
Corsa asse Z2
685 mm26,97 in
Rapido asse Z2
40 m/min1.574,80 ipm
EXTRA
Peso totale macchina
12500 Kg
Ingombri Macchina
5120x2470x2170 mm201,57x97,24x85,43 in
Portautensili fissi
5
Portautensili motorizzati
6
Robot scarico pezzo
si
Evacuatore truciolo
si
Nastro scarico pezzo
si
Presetting utensili
si

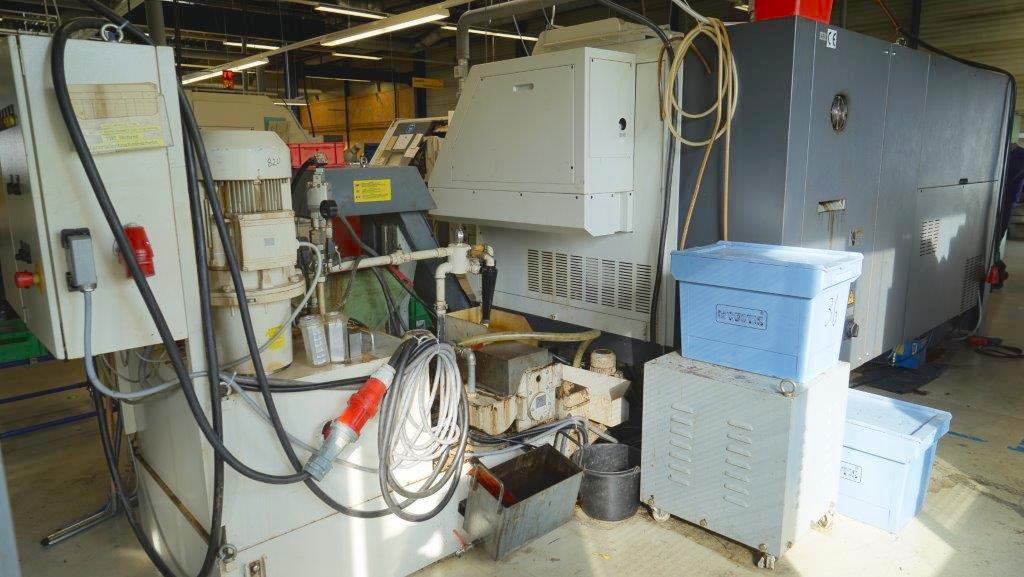

Pompa refrigerante
alta pressione 20 Bar

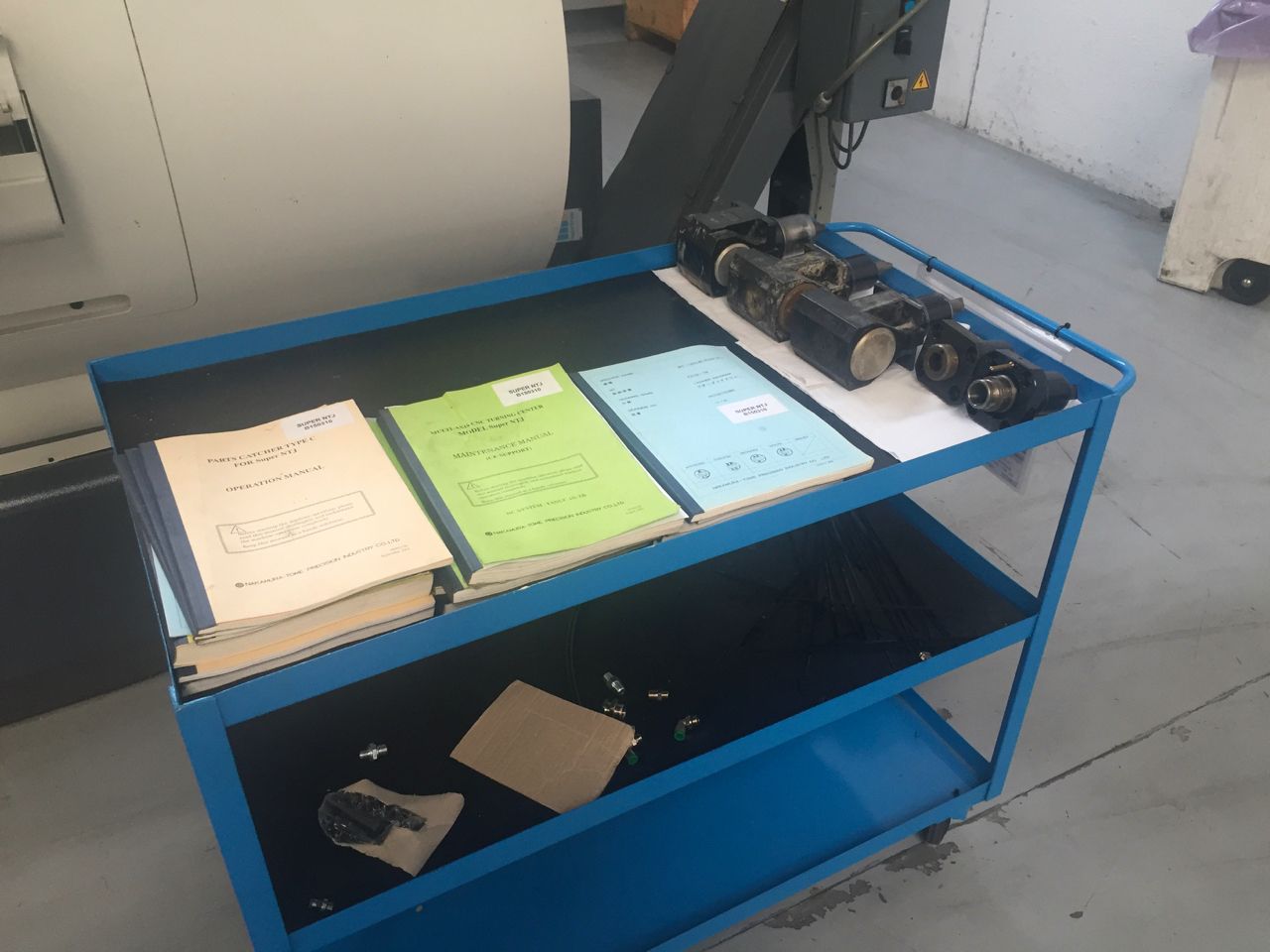

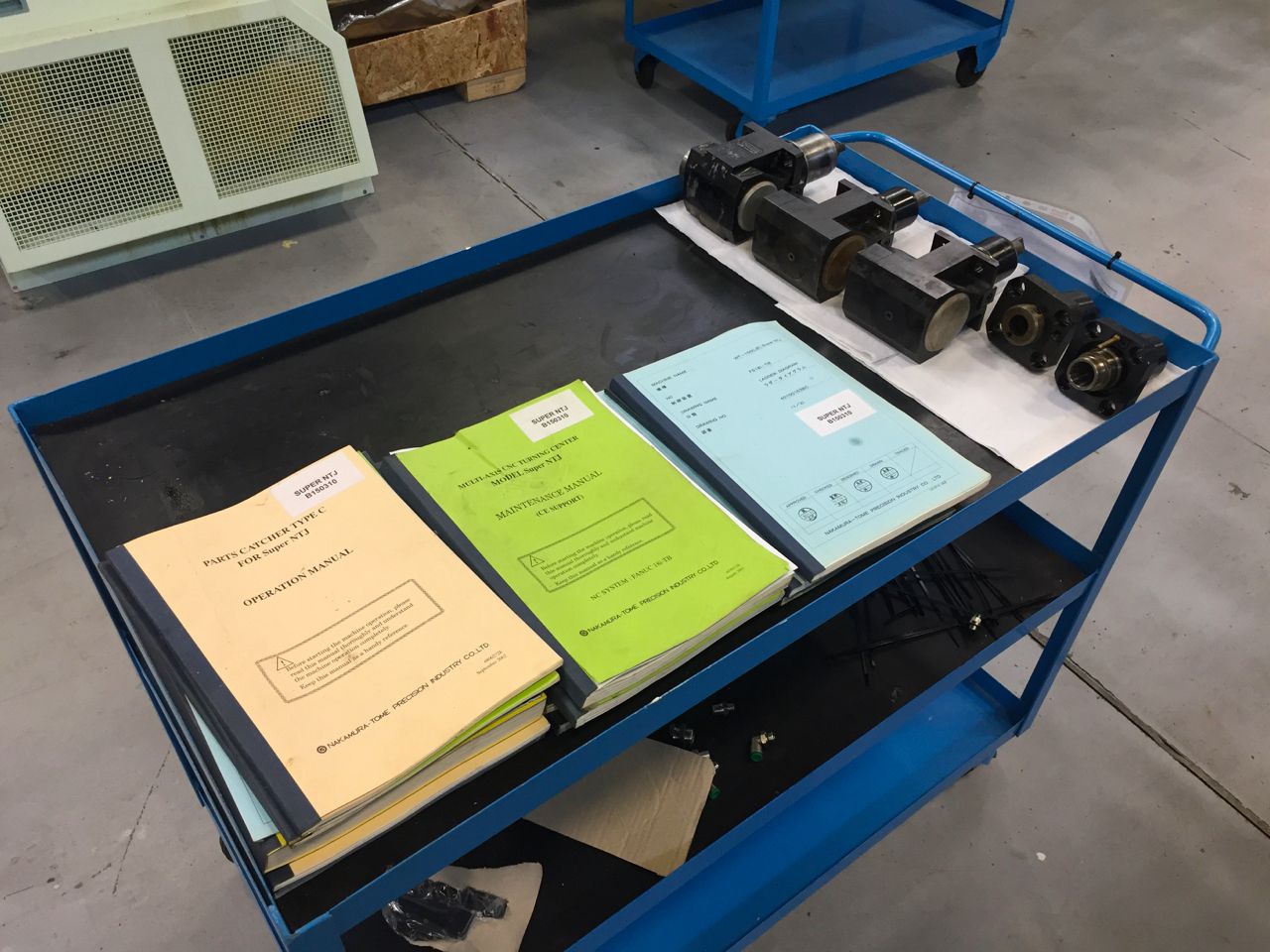

Libri uso e manutenzione
Sì

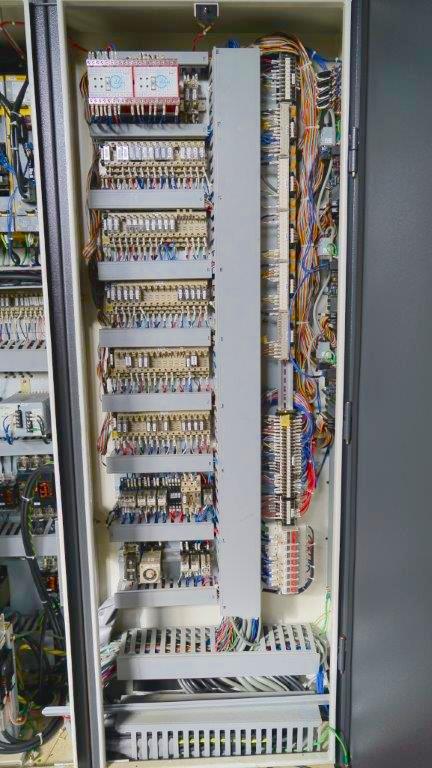

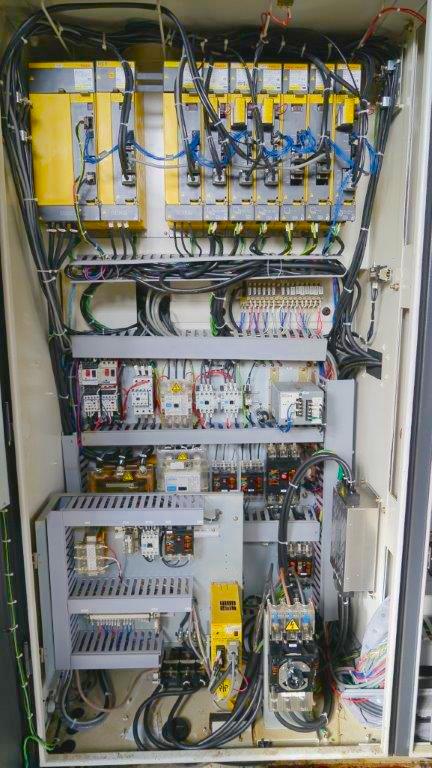

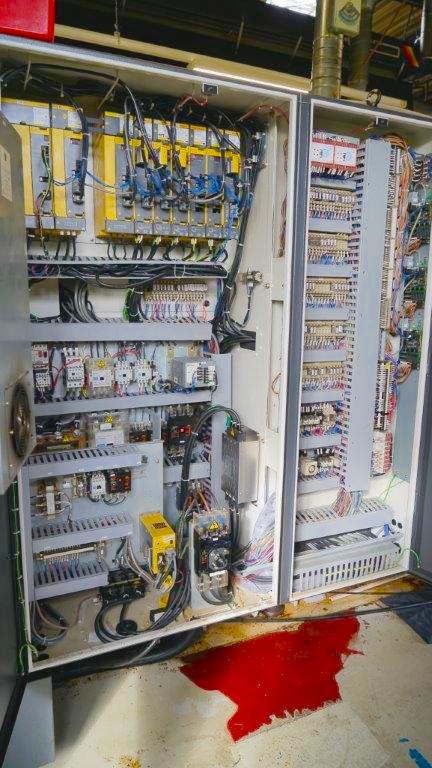

Schemi elettrici
Sì
Certificazione CE
Sì
Disponibilità
pronta
Visibile a magazzino
si
Visibile in funzione
previo appuntamento
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
