Categoria
Fresatrice
Tipo
a portale
Marca
Modello
VH FR 100KW
Capacità
10.753(4750)x3500x1200 mm0,42(187,01)x137,80x47,24 in
Anno di costruzione
1994
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
4750 mm187,01 in
Longitudinale (X) con tavole accoppiate
10753 mm423,35 in
Verticale Ram (Y)
1500 mm59,06 in
Trasversale (Z)
4400 mm173,23 in
Distanza naso mandrino/piano tavola
1200 mm47,24 in
Canotto (W)
positioned 0-200-350-500 mmpositioned 0,00-7,87-13,78-19,69 in
Distranza tra le colonne
3500 mm137,80 in

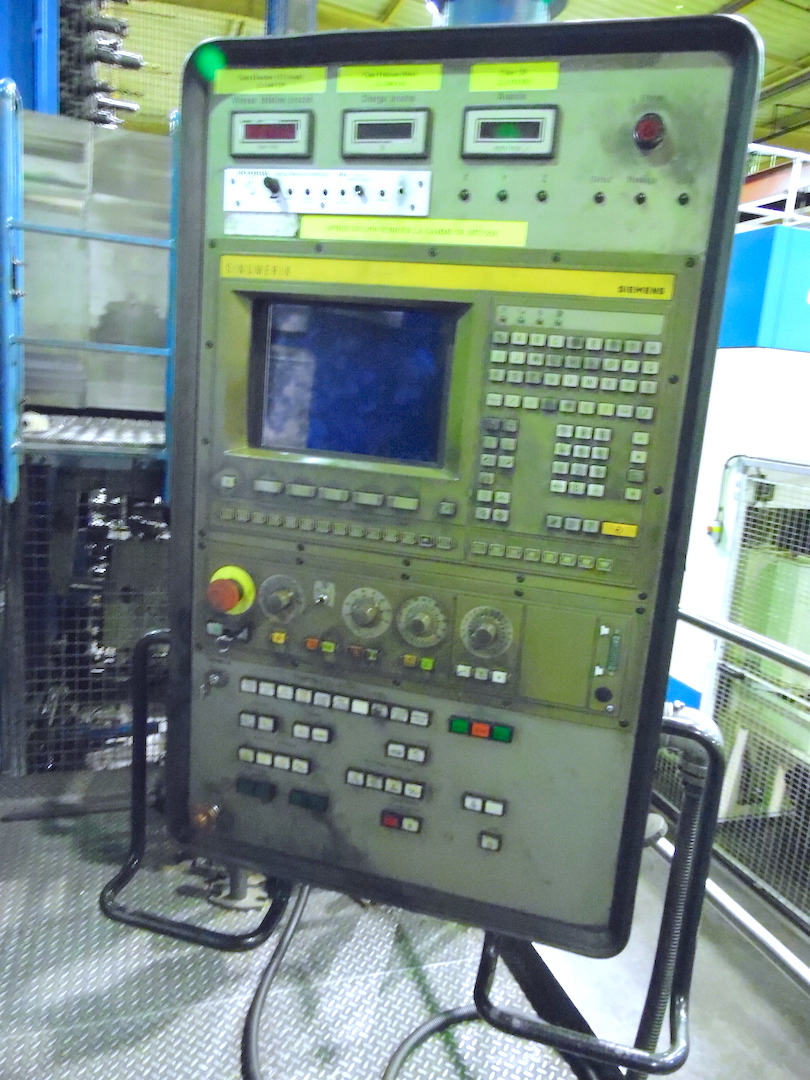

CNC
CNC
SIEMENS SINUMERIK
Azionamenti
SIEMENS SIMODRIVE

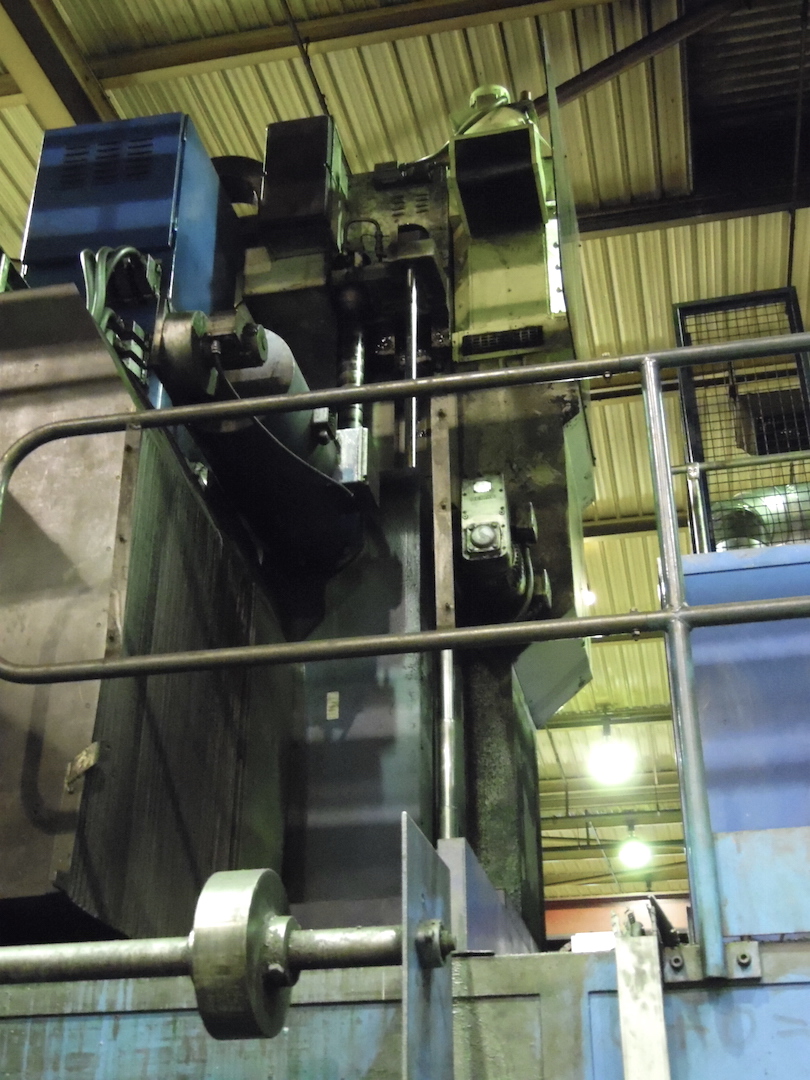

MANDRINO
Diametro canotto
260 mm10,24 in
Sezione RAM
600x600 mm23,62x23,62 in
Potenza mandrino
100 Kw
Cambio gamma
I: 9,5-248 II: 27,6 - 720 III: 76,6 - 2.000
Velocità rotazione
9,5-2000 Rpm
Coppia
7500 Nm
Cono
ISO50 / DIN 69871
AVANZAMENTI
Rapido X
15 m/min590,55 ipm
Rapido Y
15 m/min590,55 ipm
Rapido Z
10 m/min393,70 ipm
Rapido W
2,7 m/min106,30 ipm

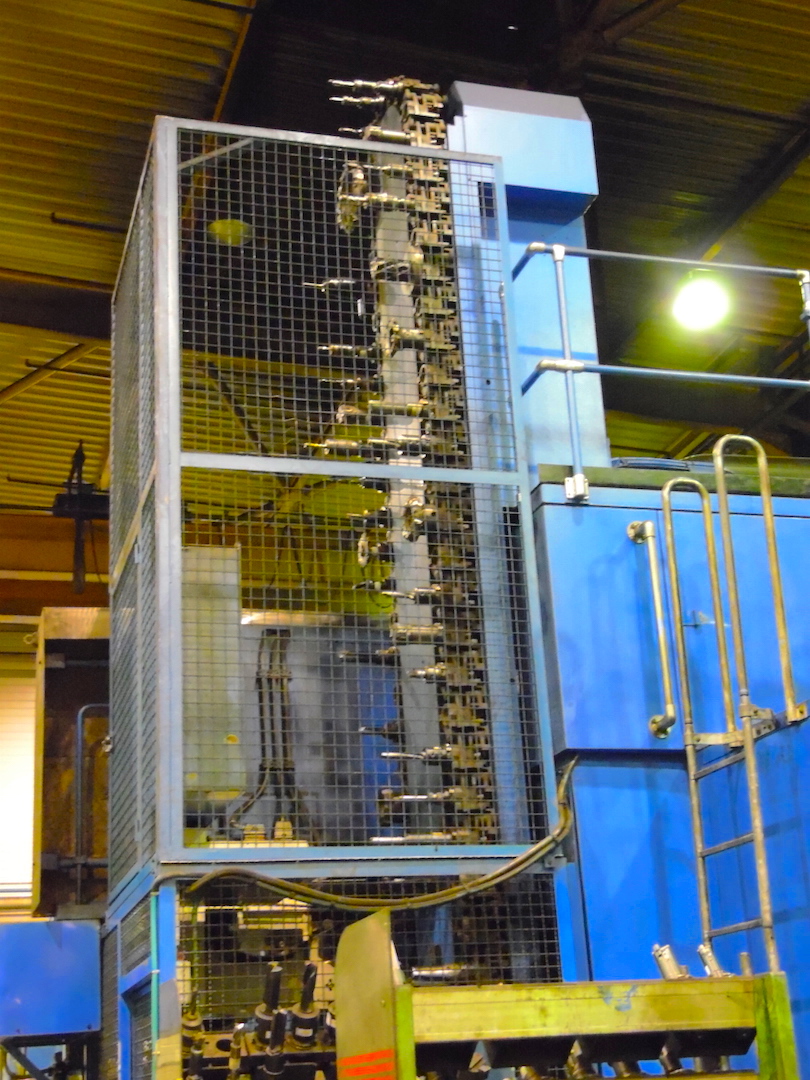

ATC
Postazioni
72

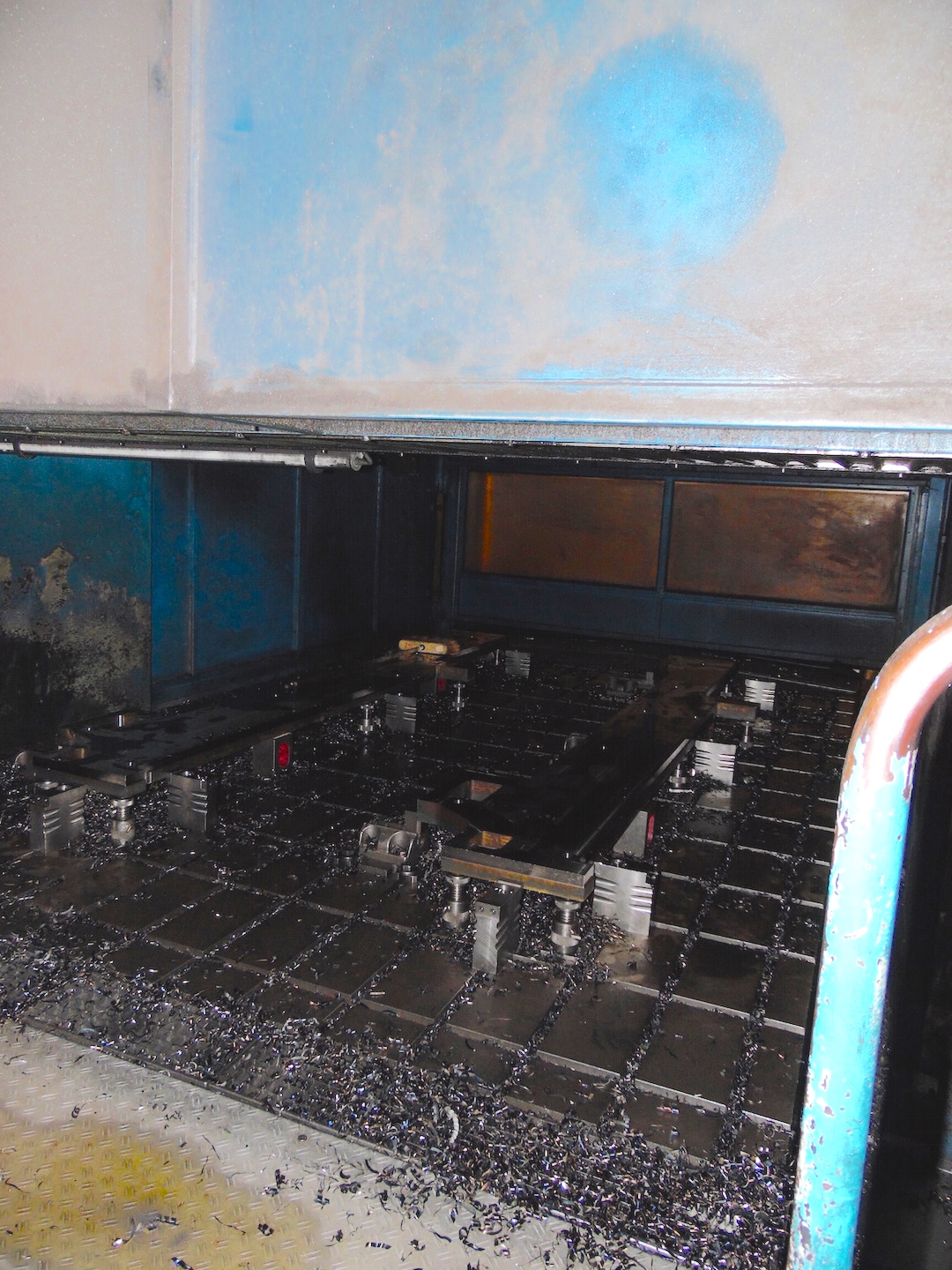

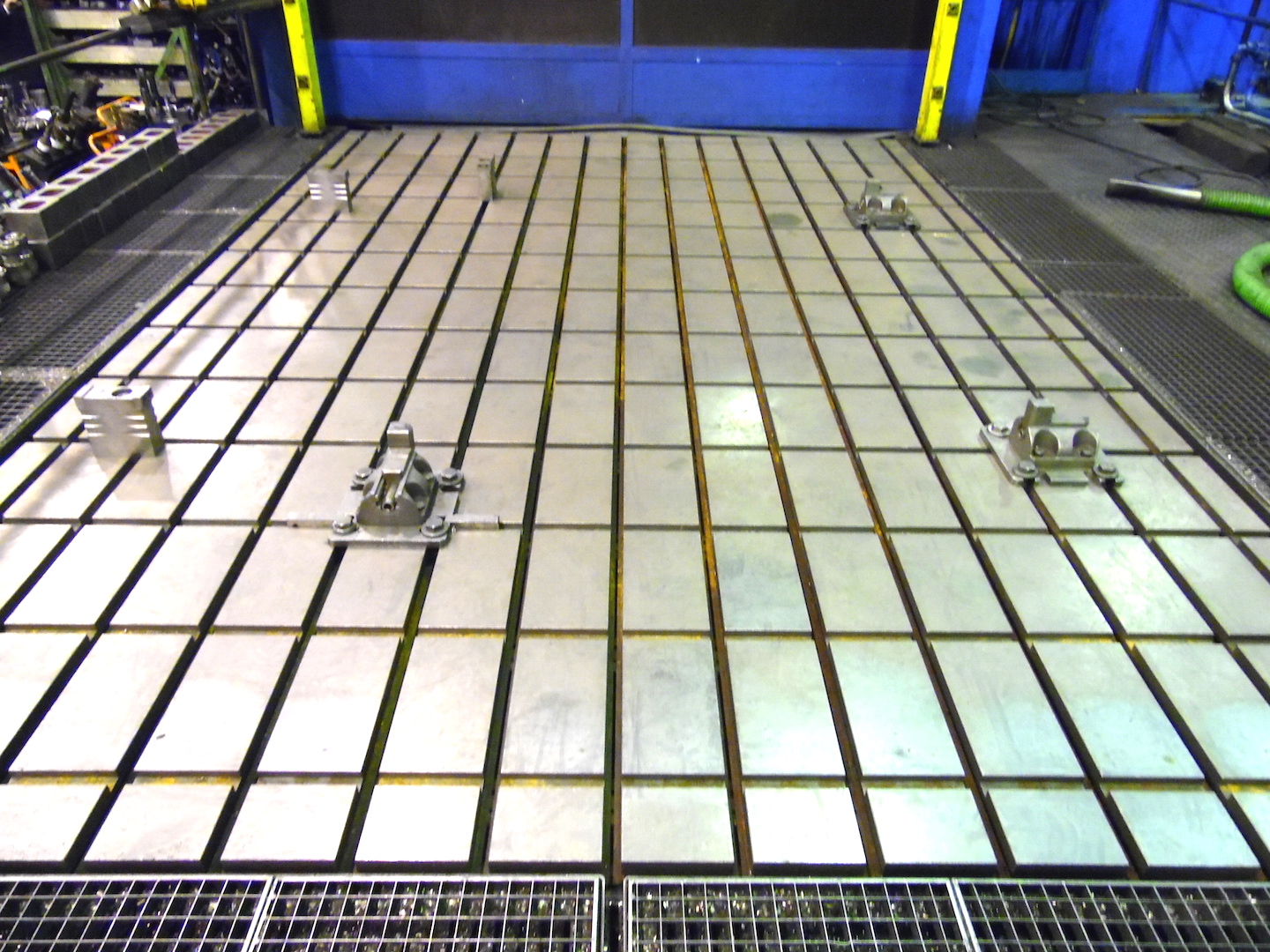

TAVOLA 1
Superficie
4500x3000 mm177,17x118,11 in
Portata
90.000 Kg
POSSIBILITà LAVORO CON TAVOLE UNITE
Superficie totale
11453 mm450,90 in
Portata totale
180.000 Kg

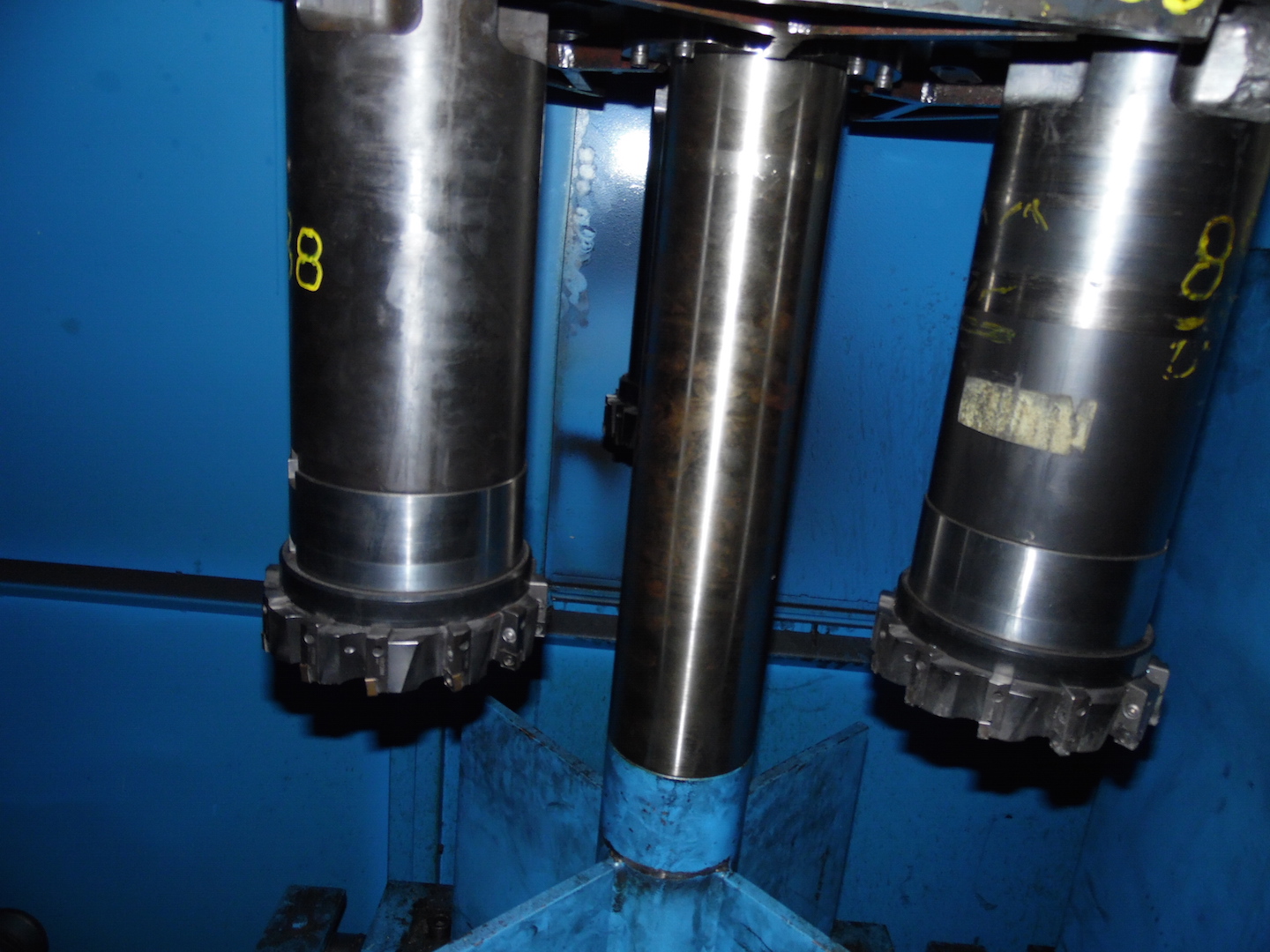

STAZIONE PICK-UP CAMBIO TESTE
Posizioni
6

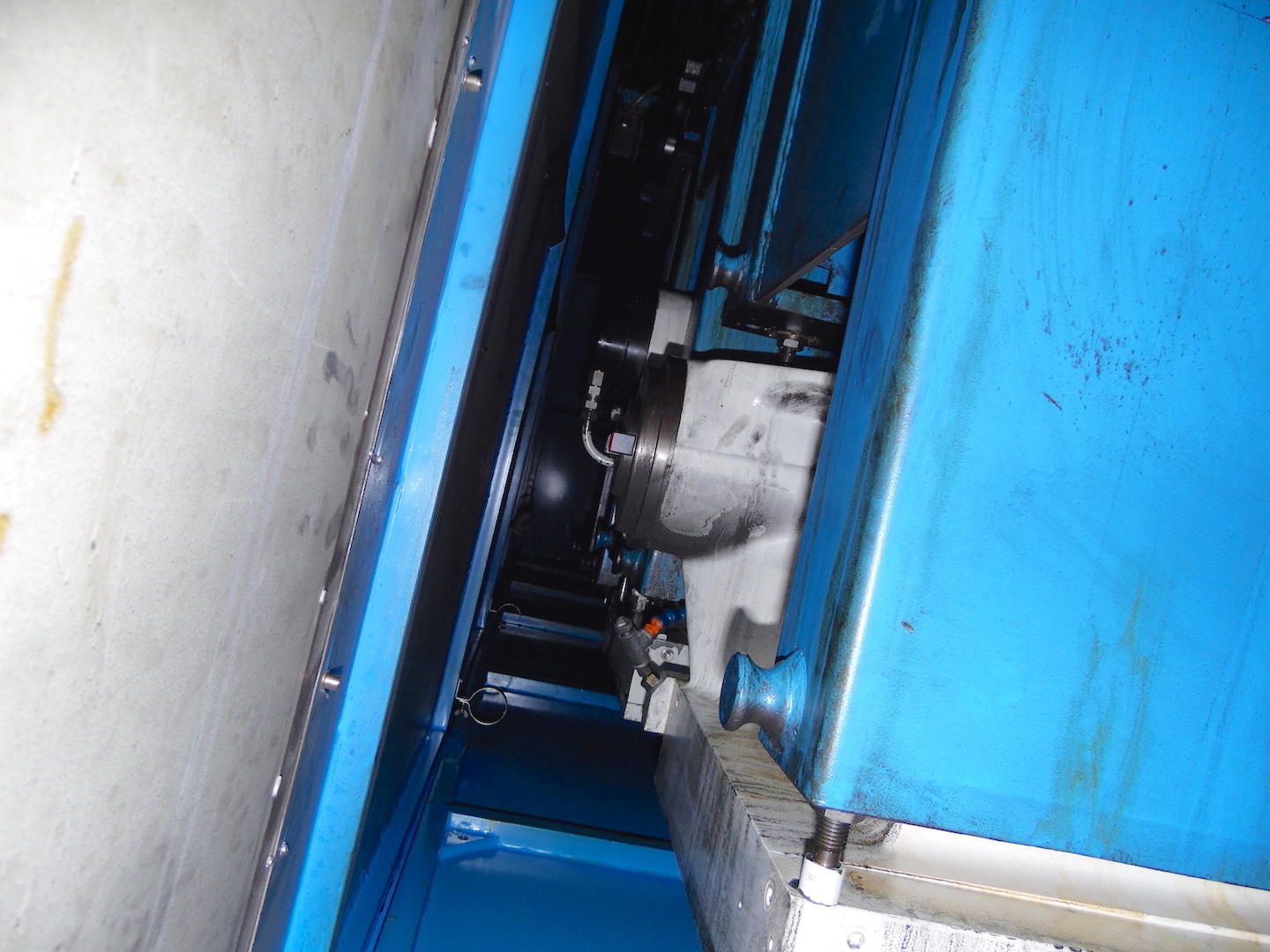

TESTA 1
Tipo
Automatica 90°
Asse C
4x90 °
Coppia max
7500 Nm
Velocità max
2000 Rpm
Potenza max
100 Kw
TAVOLA 2
Superficie
4500x3000 mm177,17x118,11 in
Portata
90.000 Kg
TESTA 2
Disponibile su richiesta
No
Tipo
Automatica 90° bimandrino
Cono mandrino
ISO50
Asse C
4x90 °
Coppia max
7500 Nm
Velocità max
2000 Rpm
Potenza max
100 Kw
TESTA 3
Disponibile su richiesta
No
Tipo
prolunga verticale 500mm
Cono mandrino
ISO50
Coppia max
7500 Nm
Velocità max
2000 Rpm
Potenza max
100 Kw
TESTA 4
Disponibile su richiesta
No
Tipo
prolunga verticale 400mm
Cono mandrino
ISO50
Coppia max
7500 Nm
Velocità max
2000 Rpm
Potenza max
100 Kw
TESTA 5
Disponibile su richiesta
No
Tipo
prolunga verticale 300mm
Cono mandrino
ISO50
Coppia max
7500 Nm
Velocità max
2000 Rpm
Potenza max
100 Kw
EXTRA
Aggiungi Tavola n
No
Aggiungi Testa n
Sì
Peso totale macchina
200000 Kg
Ingombri Macchina
25200x8730x5720 mm992,12x343,70x225,20 in
Accessori a corredo
vasta filtraggio Knoll, 4 aspiratori, 3 chip conveyor, carenatura completa, oltre 200 coni ISO50 con utensili in dotazione, barriere laser di sicurezza, vite asse Y di ricambio, numerosi ricambi meccanici ed elettronici

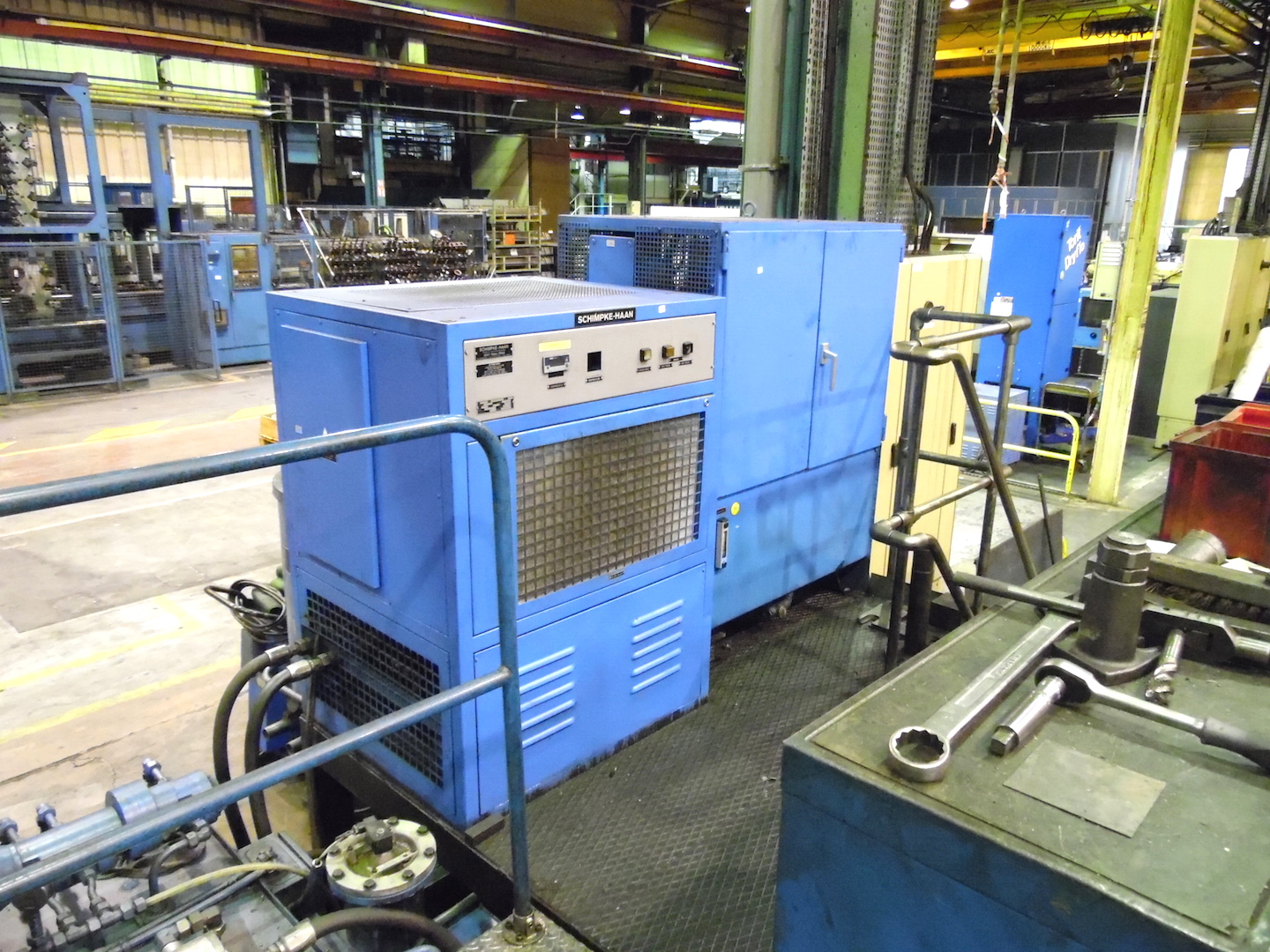

Sistema filtraggio
Knoll
Tastatore Pezzo
Renishaw
Carenatura
Integrale con apertura porte automatica
Evacuatore trucioli
si
Aspiratore fumi
4 Fibaron
Disponibilità
pronta
Visibile a magazzino
si
