Categoria
Fresatrice
Tipo
a montante a T
Marca
Modello
DYNAMIC 3T/TG
Capacità
4000x2000x1300+1000 mm157,48x78,74x51,18+39,37 in
Anno di costruzione
2001
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
4000 mm157,48 in
Verticale (Y)
2000 mm78,74 in
Trasversale montante (Z)
1300 mm51,18 in
Ram (V)
1000 mm39,37 in

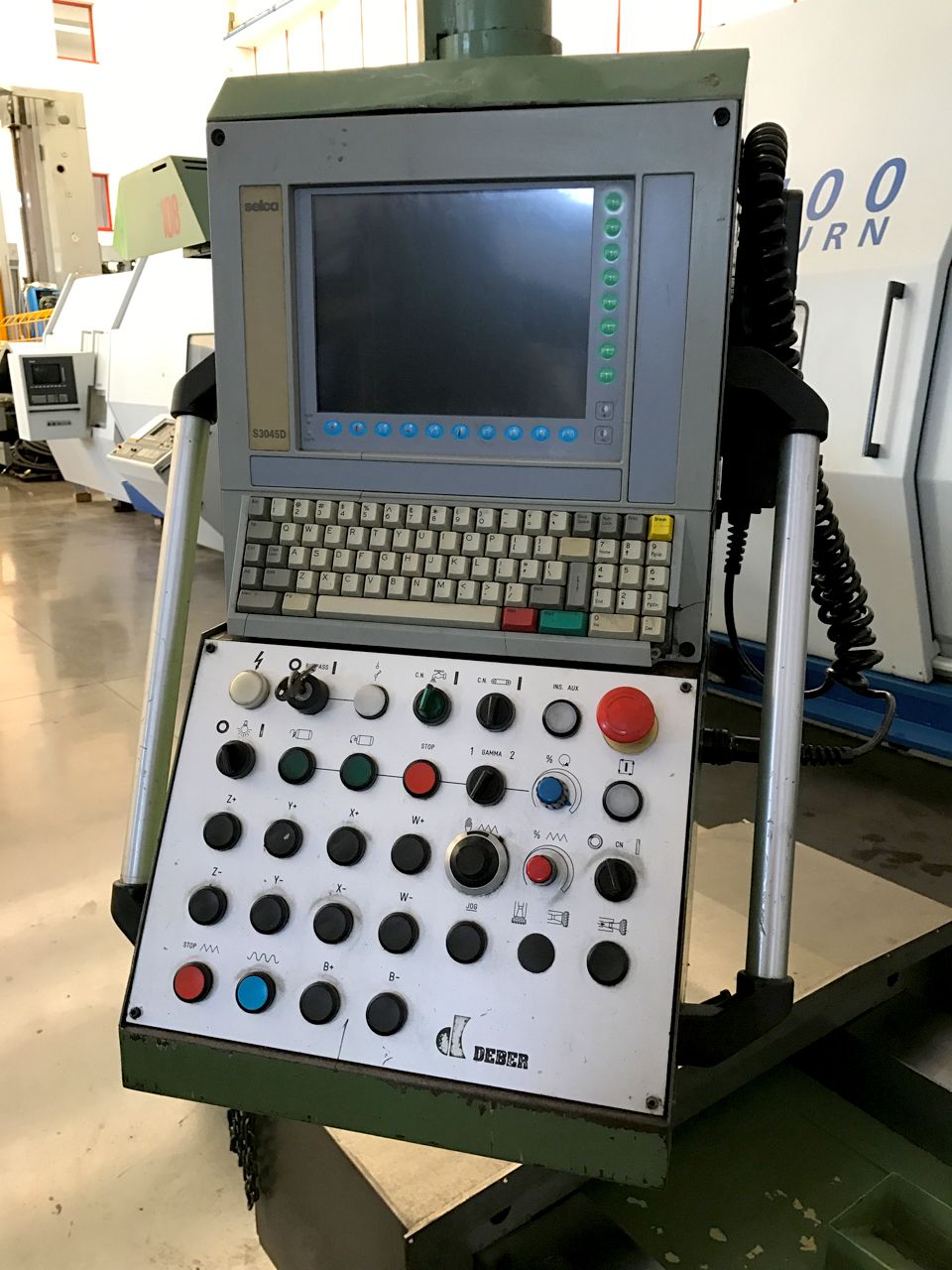

CNC
CNC
SELCA S3045D
Note
Seriale RS232 ad alta velocità
MANDRINO
Potenza mandrino
28 Kw
Cambio gamma
2 gamme automatiche 0-250 / 250-3000 Rpm
Velocità rotazione
3000 Rpm
Cono
ISO50
Sezione RAM
420x350 mm16,54x13,78 in

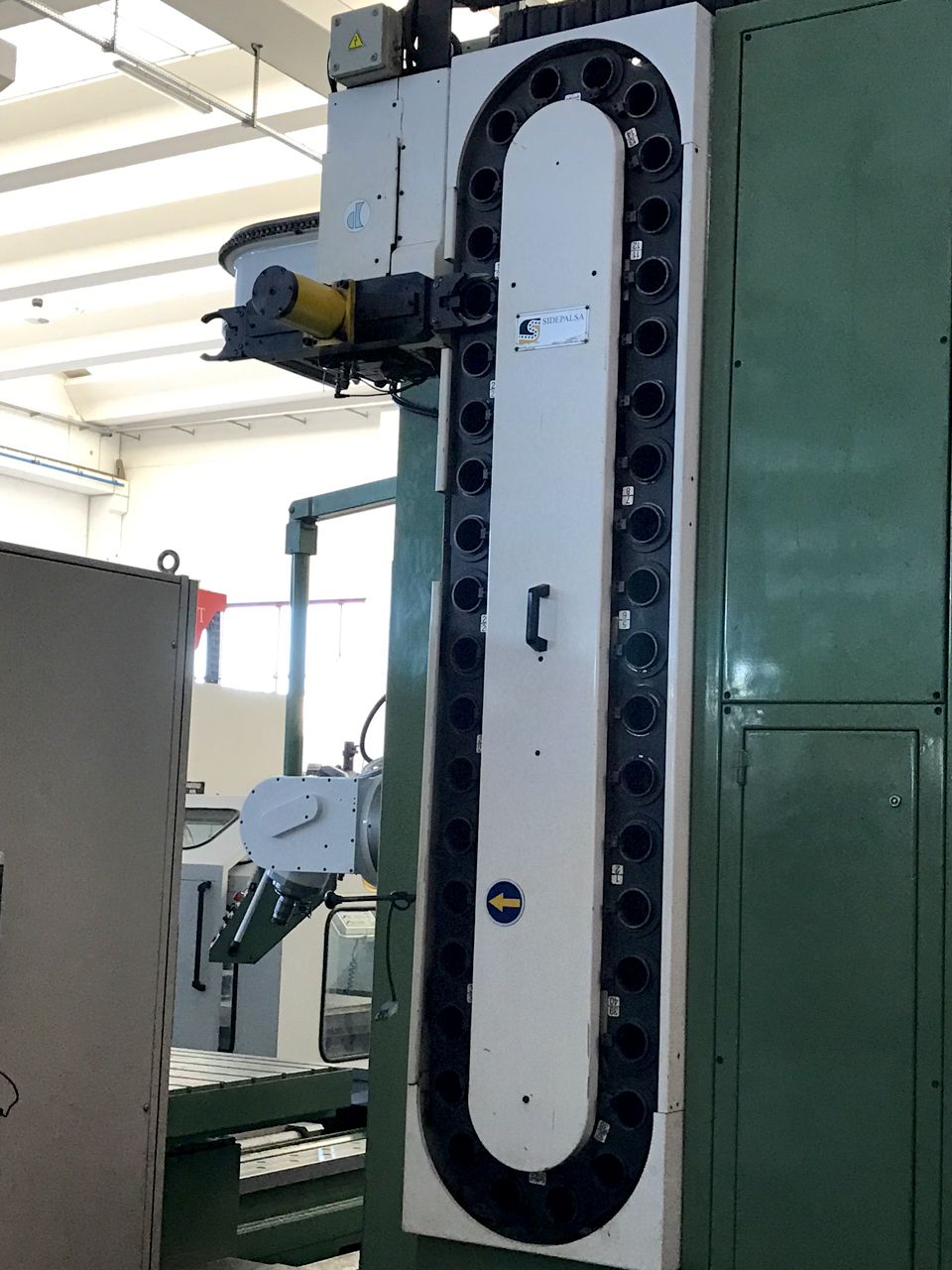

ATC
Postazioni
40
Posizione
sulla colonna, cambio utensile in verticale e orizzontale
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
250 mm9,84 in
Lunghezza max utensile
350 mm13,78 in
Peso max utensile
25 Kg
Attacco utensile
ISO50 DIN69871
TAVOLA 1
Superficie
1800x1800 mm70,87x70,87 in
Risoluzione (asse B)
0,001 °
Portata
20.000 Kg
Sostentamento
Hydrostatic
Velocità rotazione
3 Rpm o °/min
Note
11 cave a T, 22mm H7
Traslazione
4000 mm157,48 in

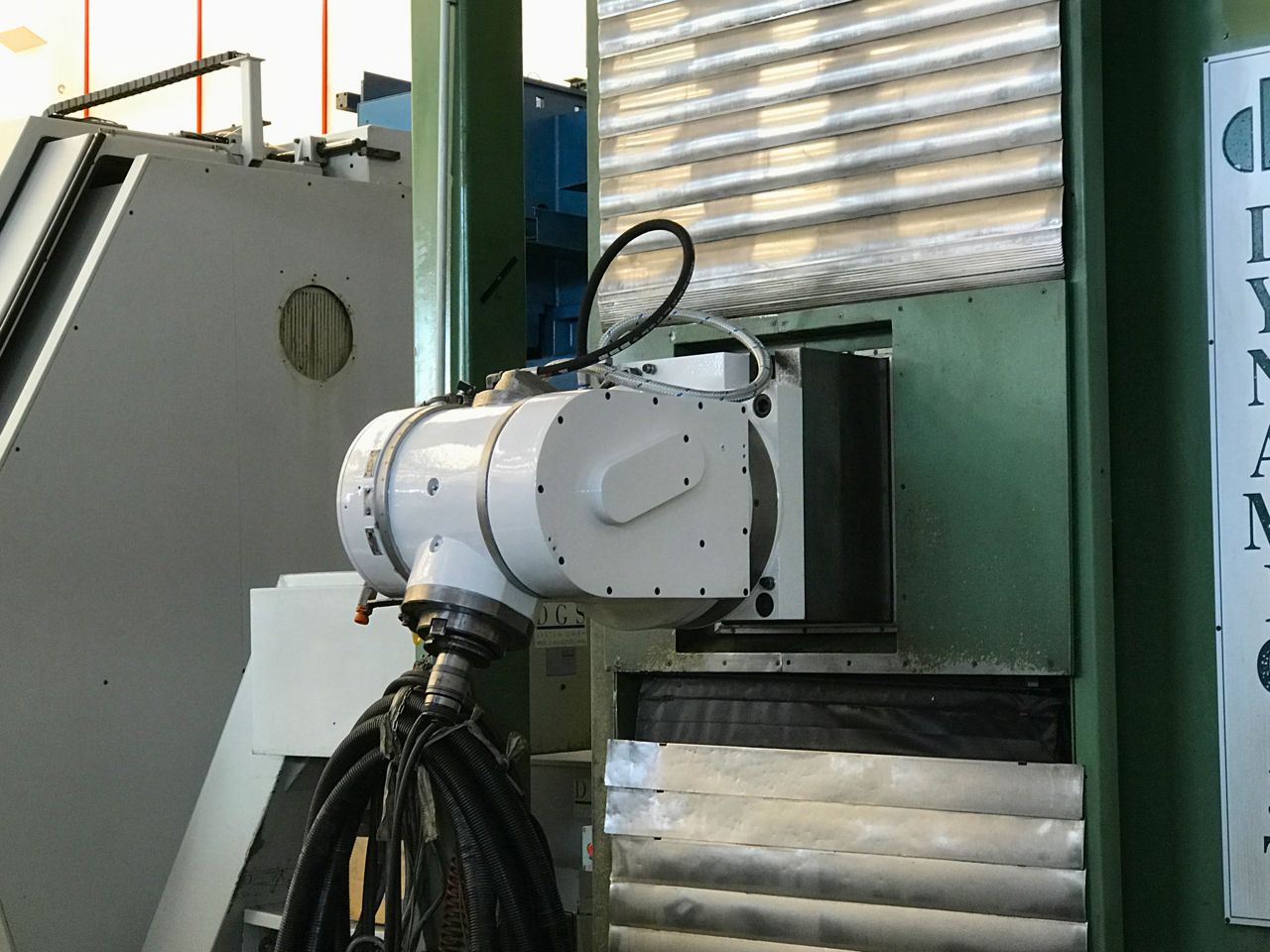

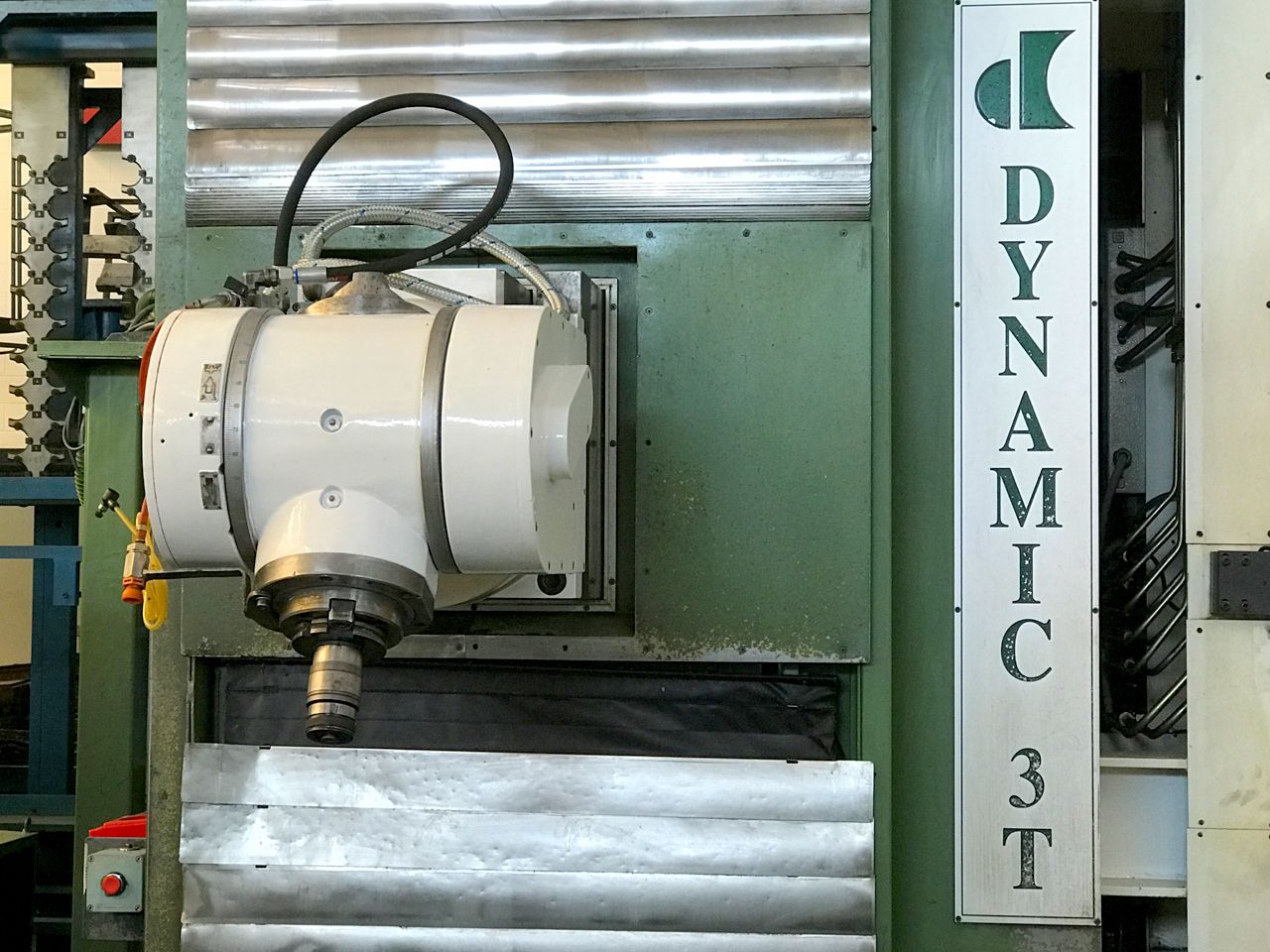

TESTA 1
Tipo
TOB - Twist automatica
Cono mandrino
ISO50
Velocità max
3000 Rpm
Potenza max
28 Kw
Asse A
(index 2,5°) 180 °
Asse C
(index 2,5°) 270 °
Note
due encoder per posizionalmento, lubrificazione a grasso, orientamento mandrino
AVANZAMENTI
Rapido X
10 m/min393,70 ipm
Rapido Y
15 m/min590,55 ipm
Rapido Z
15 m/min590,55 ipm
Rapido V
15 m/min590,55 ipm
Rapido B
3 Rpm
X
10 m/min393,70 ipm
Y
8 m/min314,96 ipm
Z
8 m/min314,96 ipm
V
8 m/min314,96 ipm
B
3 Rpm
EXTRA
Potenza totale installata
50 Kw
Peso totale macchina
32000 Kg
Libri uso e manutenzione
Sì
Schemi elettrici
No
Certificazione CE
Sì
Evacuatore trucioli
si
Disponibilità
pronta
Visibile a magazzino
si
Ingombri Macchina
ca. 7000x6000 mmca. 275,59x236,22 in
Presetting Utensili
predisposizione Laser Blum
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
