Categoria
Fresatrice
Tipo
a montante mobile
Marca
Modello
CS500 AGILE
Capacità
4000x2000x1250 mm157,48x78,74x49,21 in

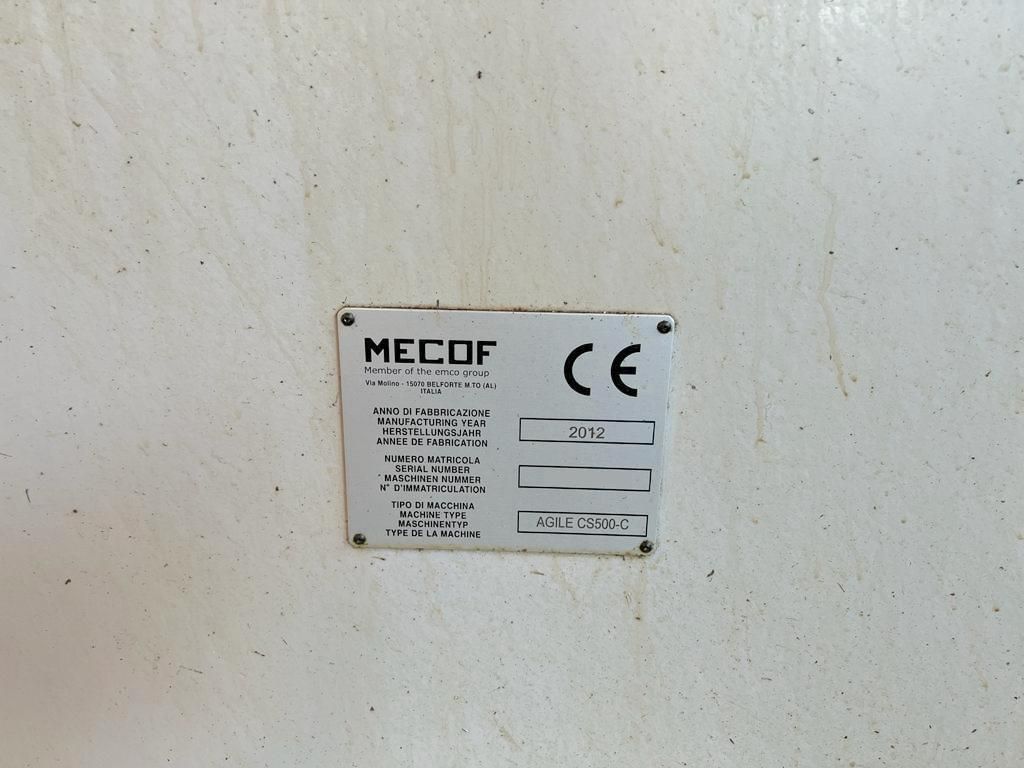

Anno di costruzione
2012

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
4000 mm157,48 in
Verticale (Y)
2000 mm78,74 in
Trasversale RAM (Z)
1250 mm49,21 in

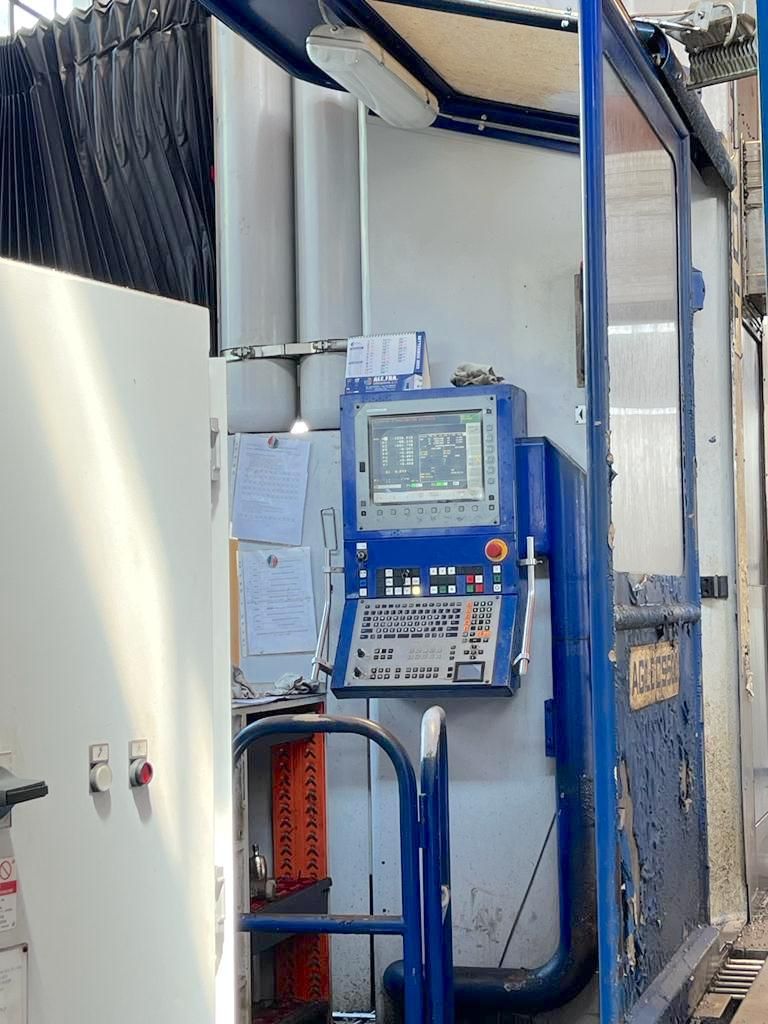

CNC
CNC
Heidenhain iTNC530
MANDRINO
Potenza mandrino
30 Kw
Sezione RAM
450x450 mm17,72x17,72 in
Note
asse C 360.000 posizoni
AVANZAMENTI
Rapido X
20 m/min787,40 ipm
Rapido Y
20 m/min787,40 ipm
Rapido Z
20 m/min787,40 ipm
ATC
Postazioni
24
Diam max utensile
120 mm4,72 in
Lunghezza max utensile
400 mm15,75 in
Peso max utensile
15 Kg
Attacco utensile
ISO50

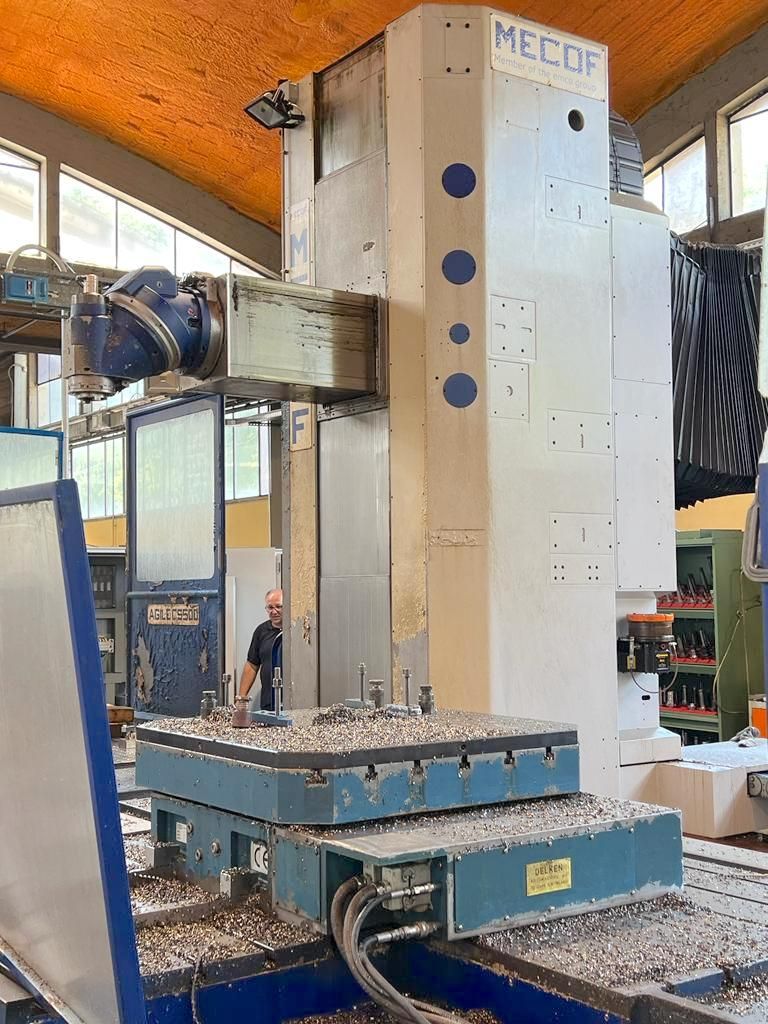

PIANO D’ANCORAGGIO
Dimensione (LxWxH)
5300x1090x900 mm208,66x42,91x35,43 in
Portata
(47 Ton) 8.000 Kg/mq
Numero cave a T
6x22
Note
2 cubi 1520x1000x900

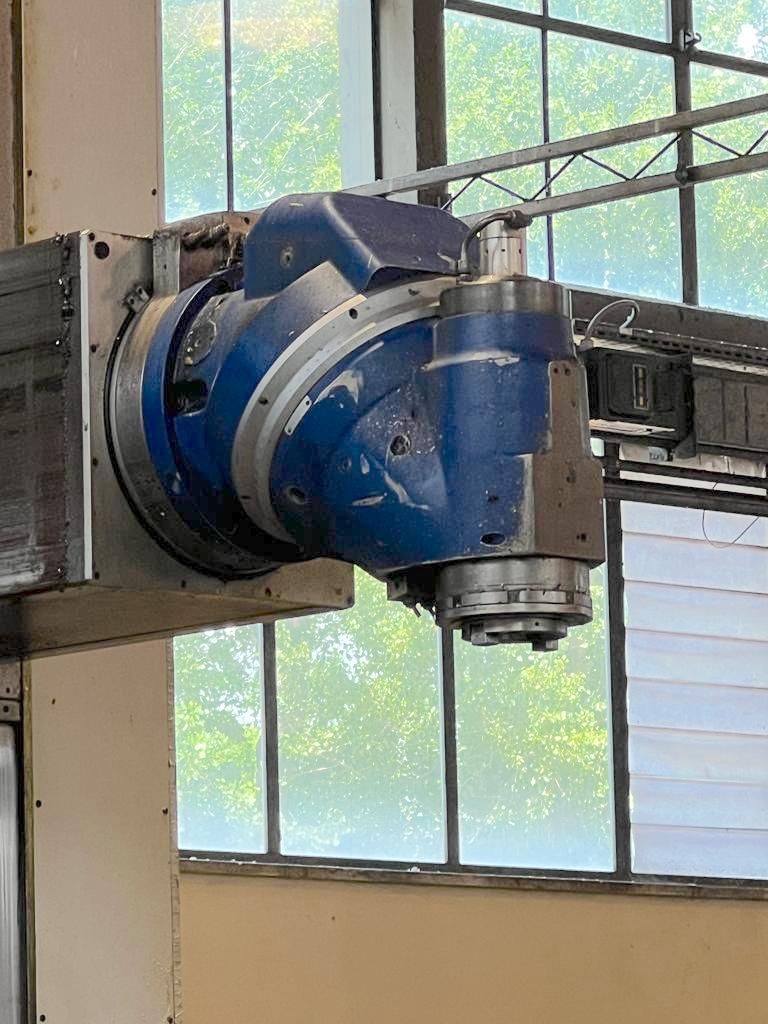

TESTA 1
Tipo
TCB6 birotativa a posizionamento millesimale automatico
Cono mandrino
ISO50 DIN69871
Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Coppia max
S1 780 Nm
Velocità max
6000 Rpm
Potenza max
S1 30 Kw
Refrigerante
20 bar interno al mandrino 7 6 Bar esterno al mandrino
EXTRA
Alta pressione
20Bar CTS - 1000Lt.

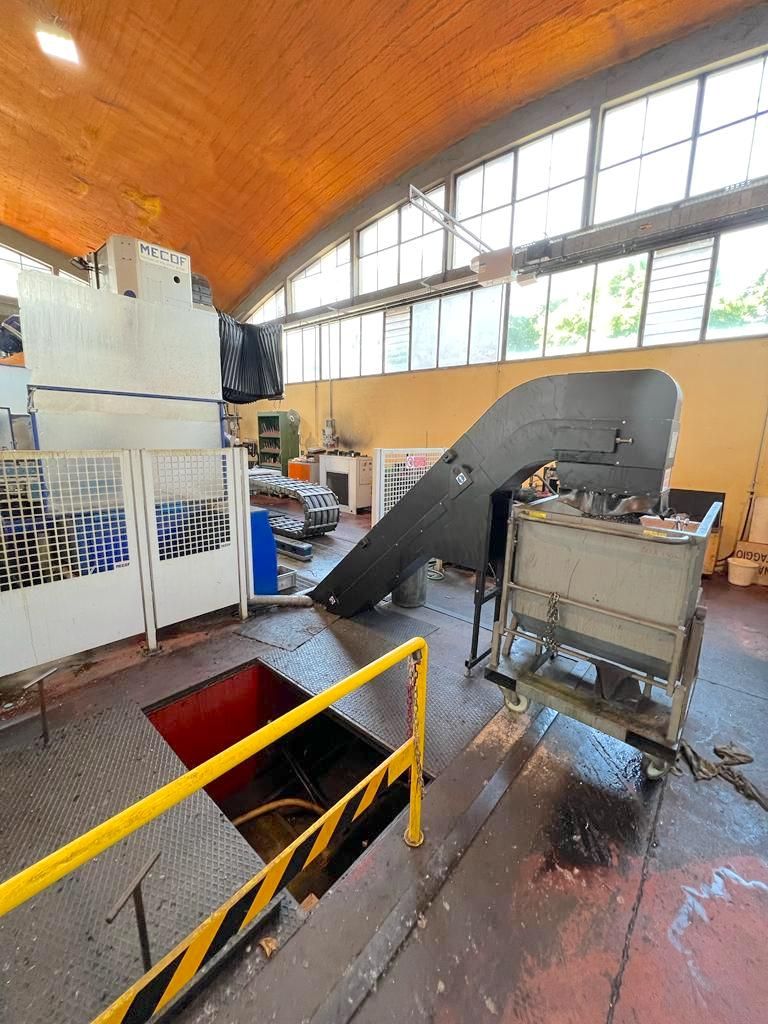

Evacuatore trucioli
Si
