Categoria
Fresatrice
Tipo
Gantry
Marca
Modello
UNIMILL 25
Capacità
16000x2500x1625 mm629,92x98,43x63,98 in
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
16000 mm629,92 in
Verticale Ram (Y)
1250 mm49,21 in
Trasversale Traversa (Z)
3500 mm137,80 in
Distanza tra le colonne
2500 mm98,43 in
Distanza naso mandrino piano tavola
375-1625 mm14,76-63,98 in
TESTA 3
Disponibile su richiesta
No

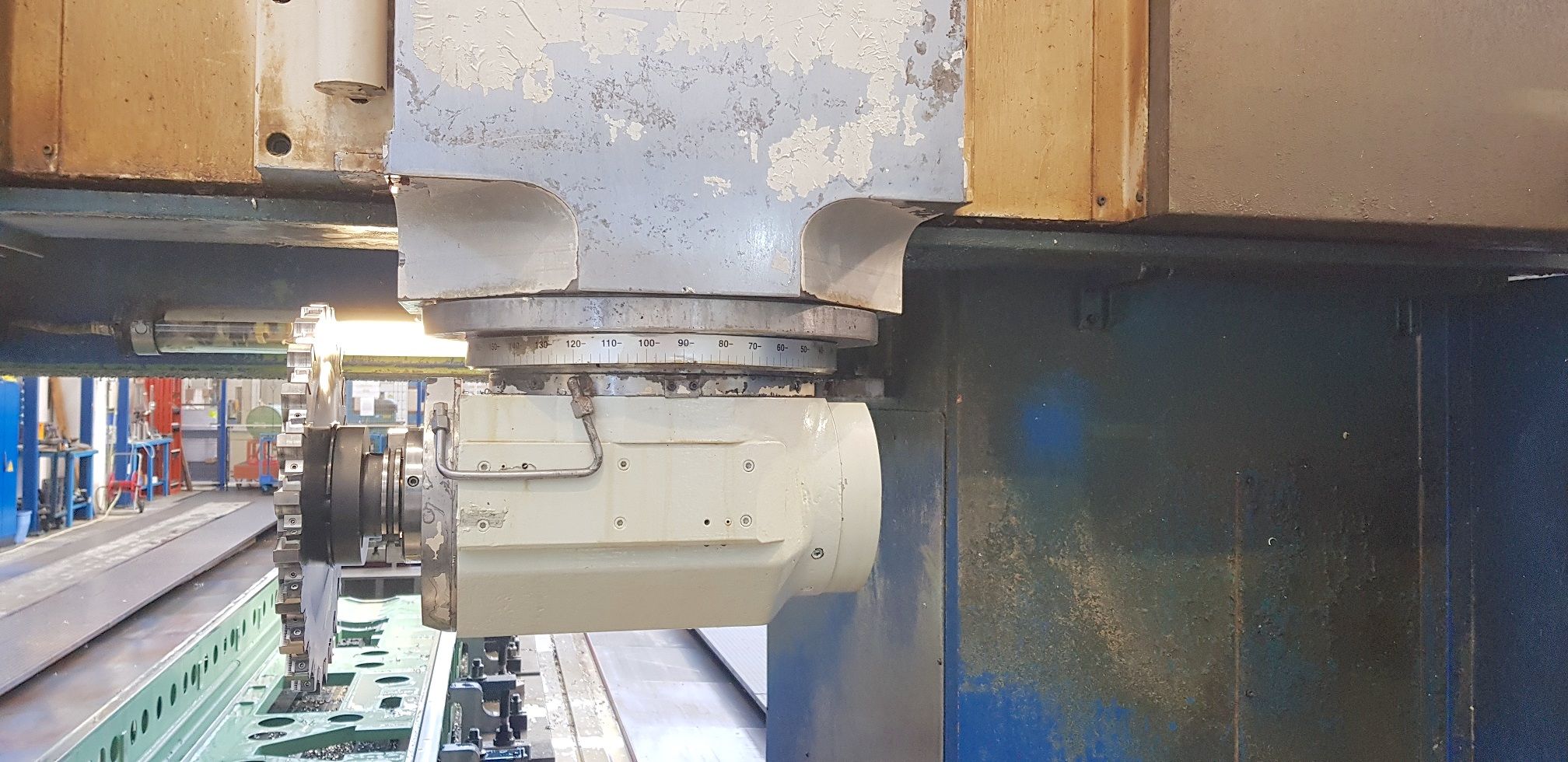

Tipo
ad angolo tipo TS35SP
Cono mandrino
ISO50 DIN69871
Asse C
144x2,5 °
Coppia max
1900 Nm
Velocità max
3000 Rpm
Potenza max
35 Kw
Refrigerante
interno + 4 ugelli esterni
Note
Cambio testa automatico da pickup

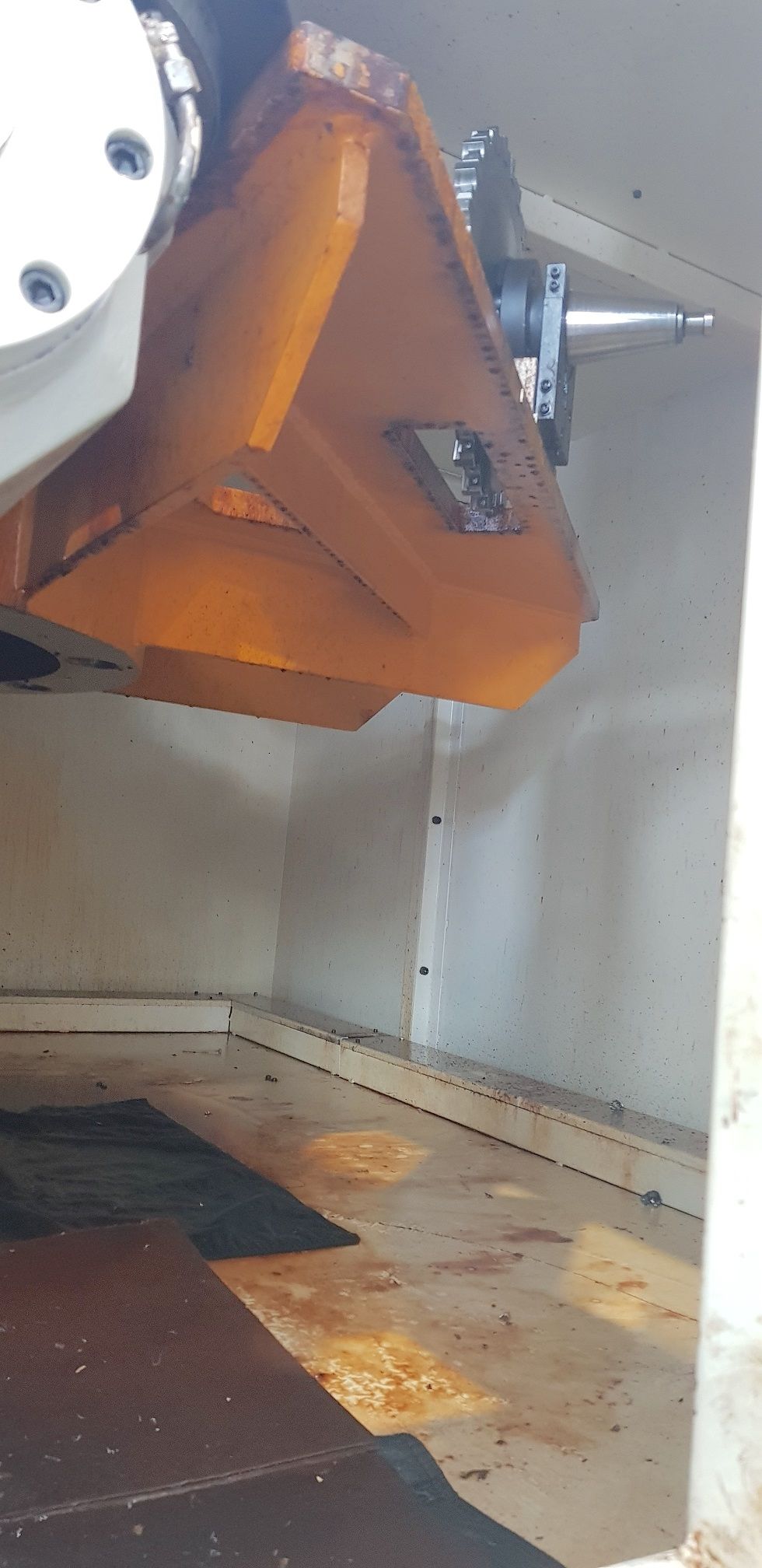

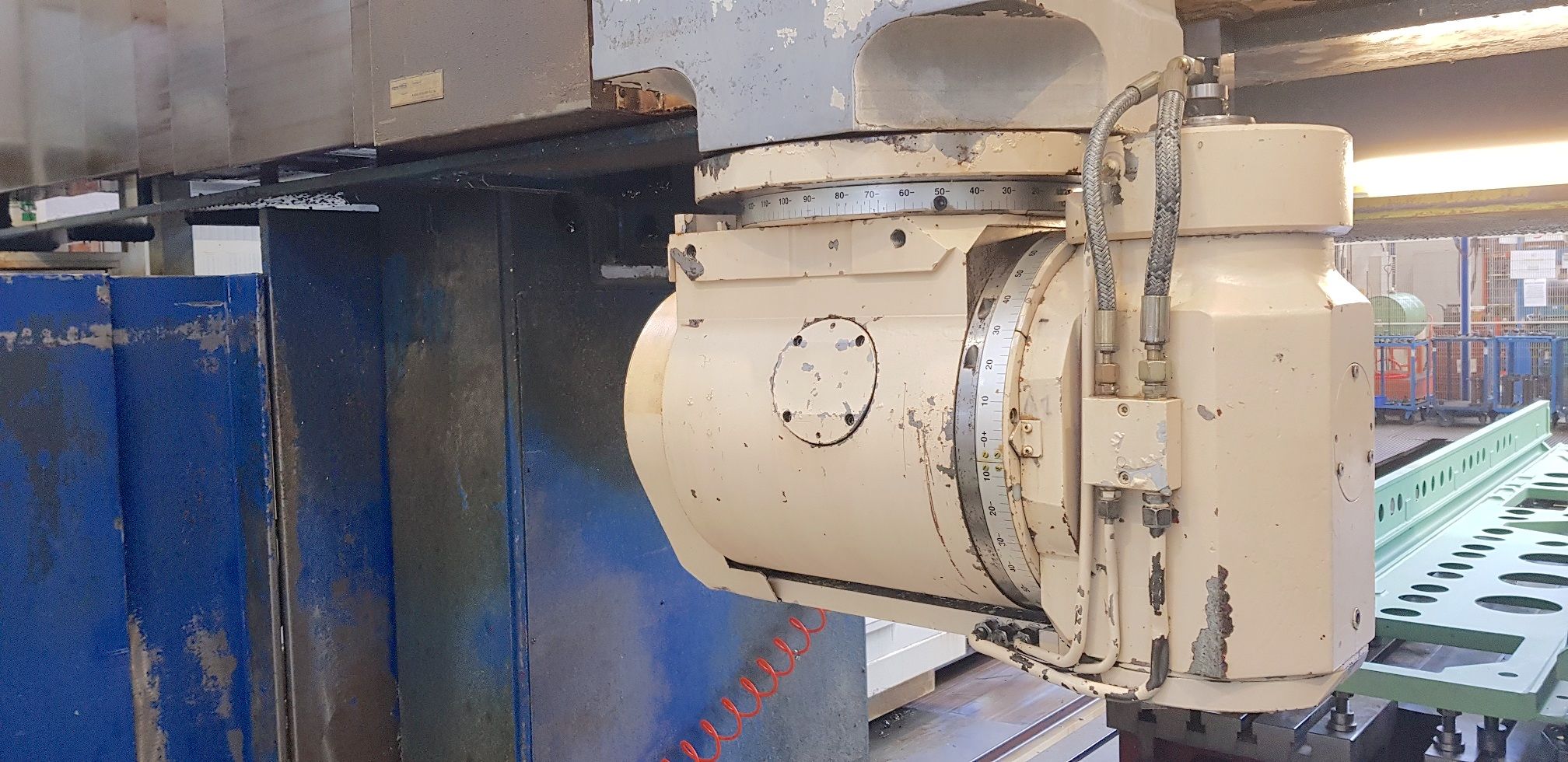

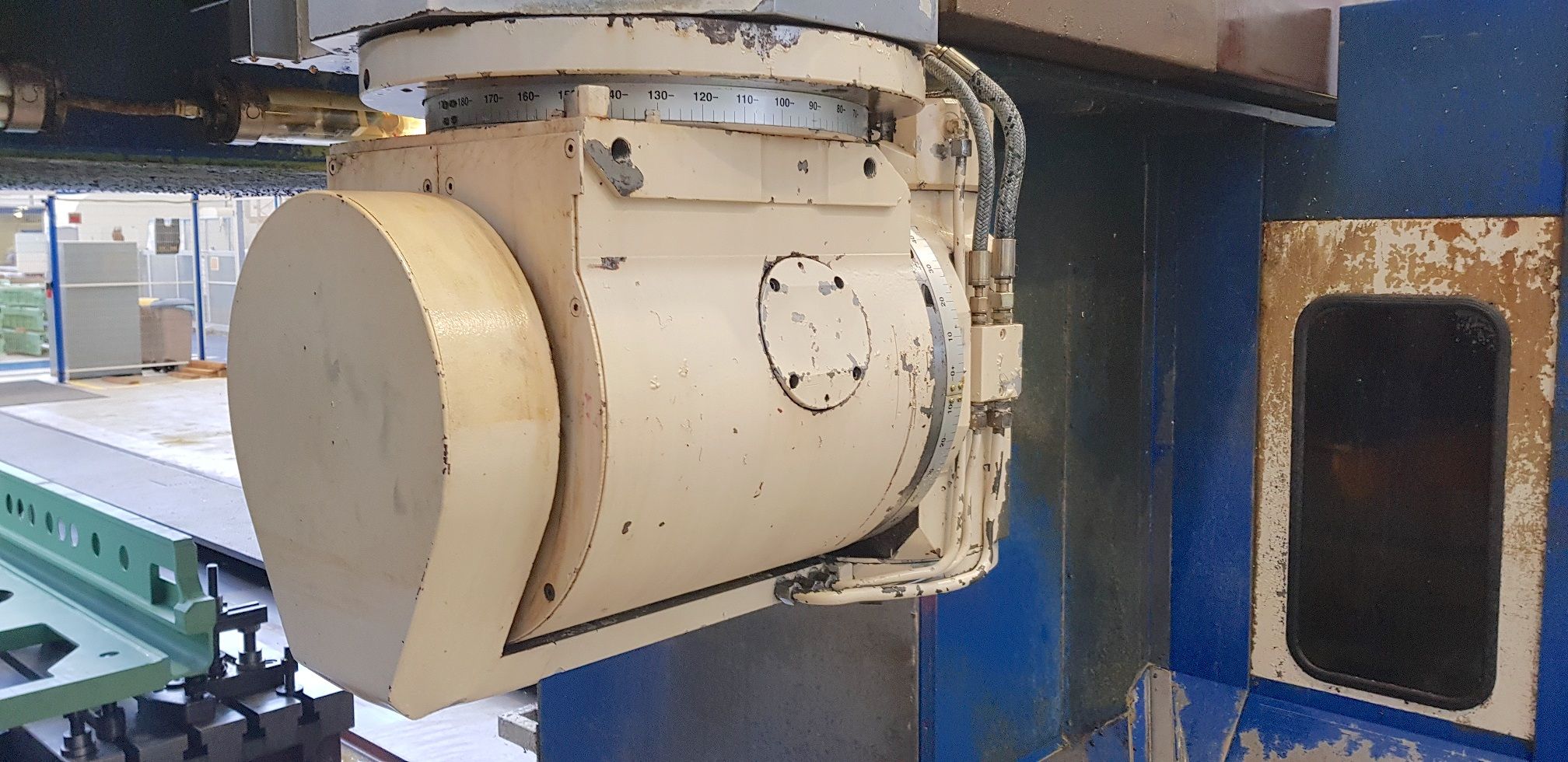

TESTA 2
Disponibile su richiesta
No

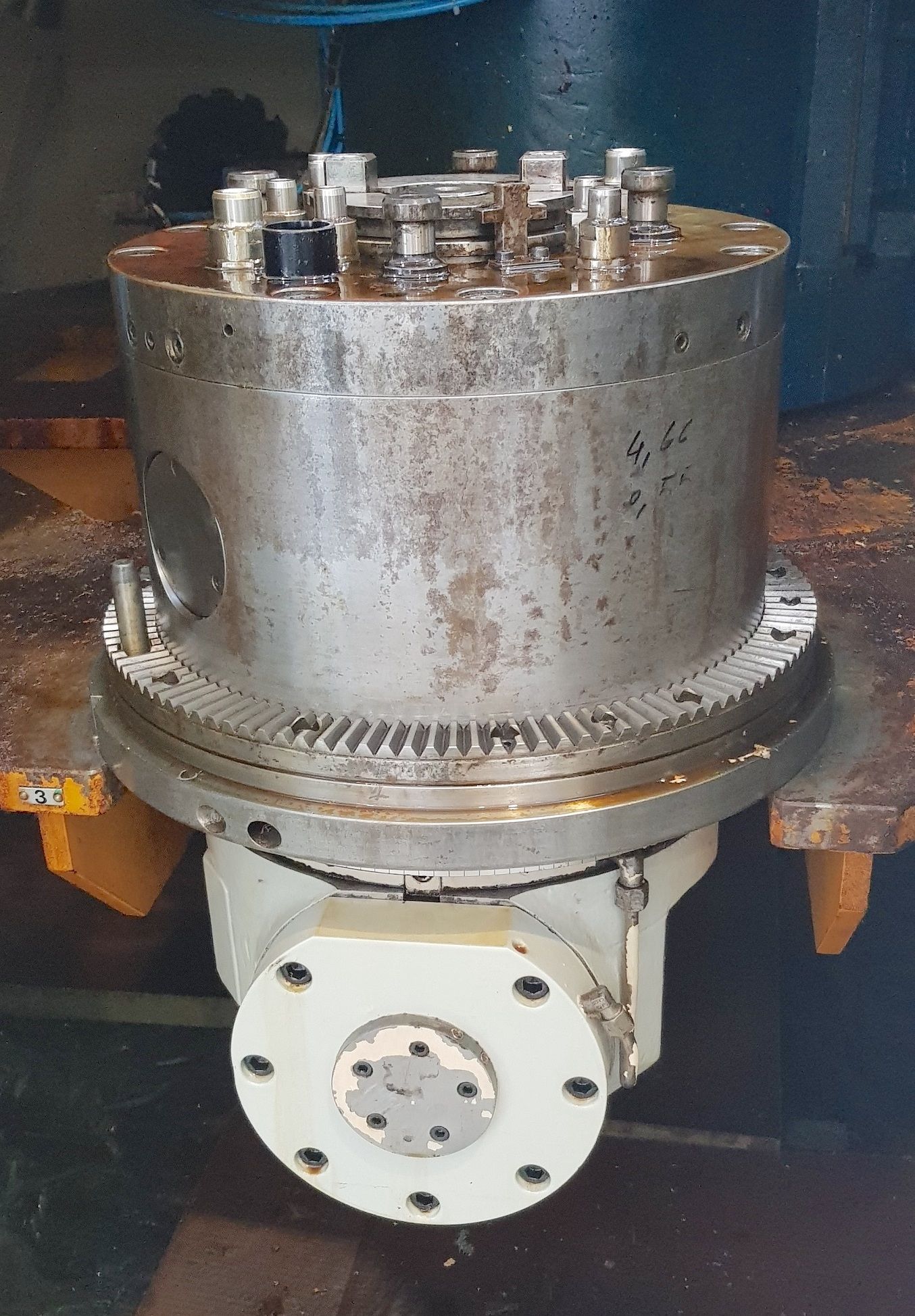

Tipo
Testa birotativa TU35
Cono mandrino
ISO50 DIN69871
Asse A
(+/-100°) indexaggio 2,5 °
Asse C
144x2,5 °
Coppia max
1910 Nm
Velocità max
3000 Rpm
Potenza max
35 Kw
Refrigerante
interno + 4 ugelli esterni
Note
Cambio testa automatico da pickup

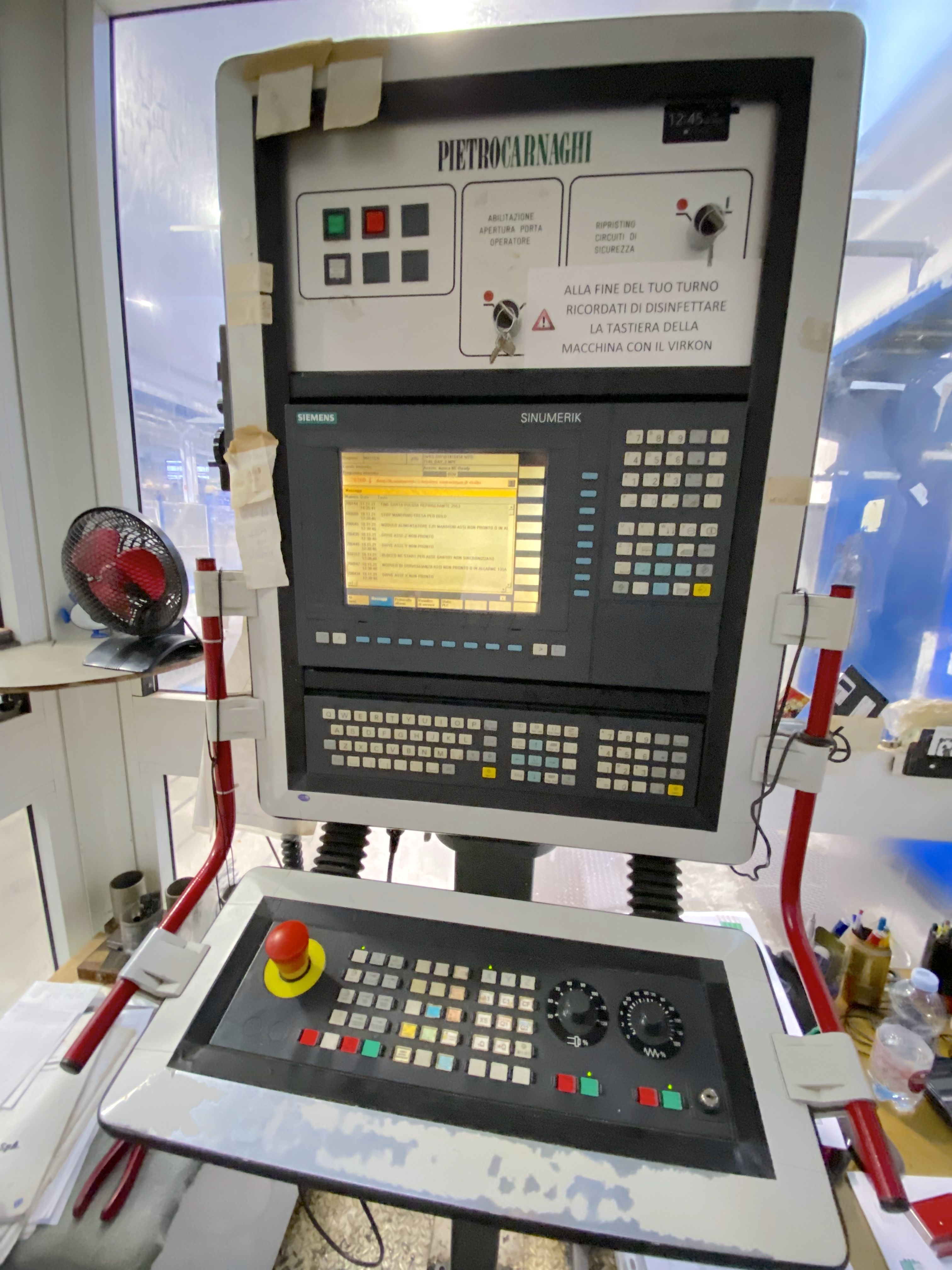

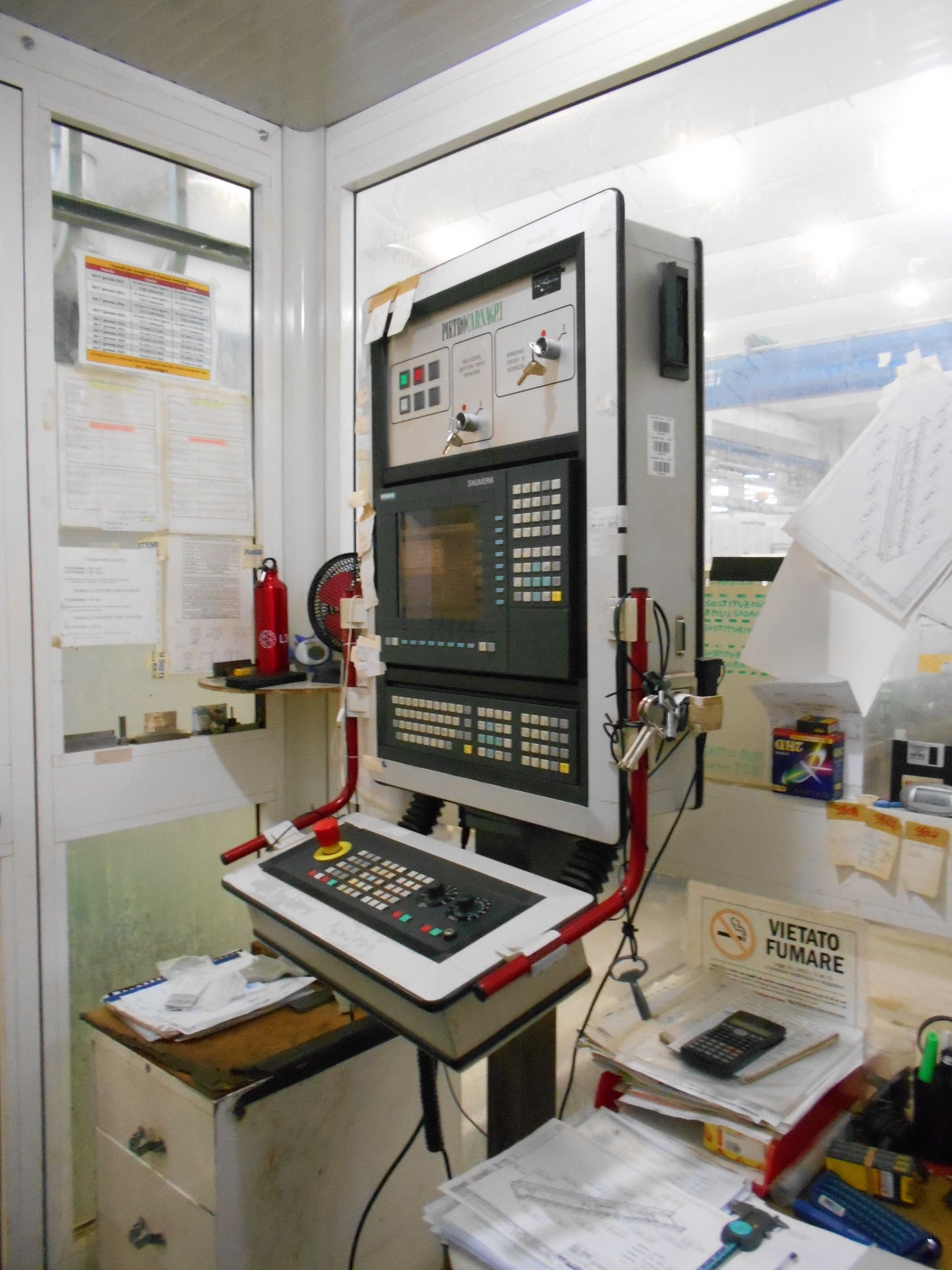

CNC
CNC
SIEMENS 840 D
MANDRINO
Potenza mandrino
35 Kw
Velocità rotazione
3000 Rpm
Coppia
1910 Nm
Cono
ISO50 DI69871

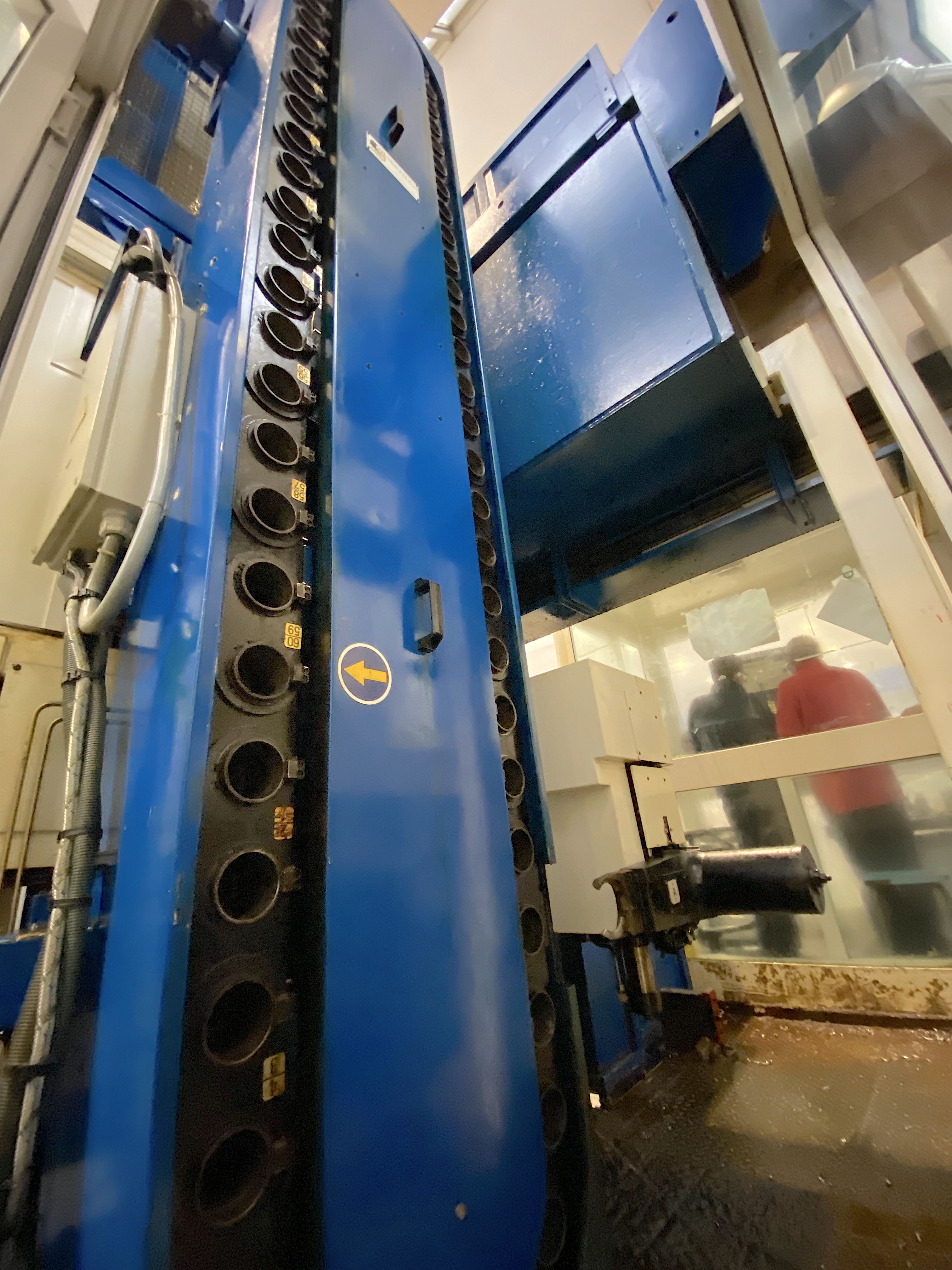

ATC
Postazioni
60
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
250 mm9,84 in
Lunghezza max utensile
400 mm15,75 in
Peso max utensile
40 Kg
Attacco utensile
ISO50
TESTA 1
Tipo
testa Verticale TV35
Cono mandrino
ISO50 DIN69871
Coppia max
1900 Nm
Velocità max
3000 Rpm
Potenza max
35 Kw
Note
Cambio testa automatico da pickup
Refrigerante
interno + 4 ugelli esterni

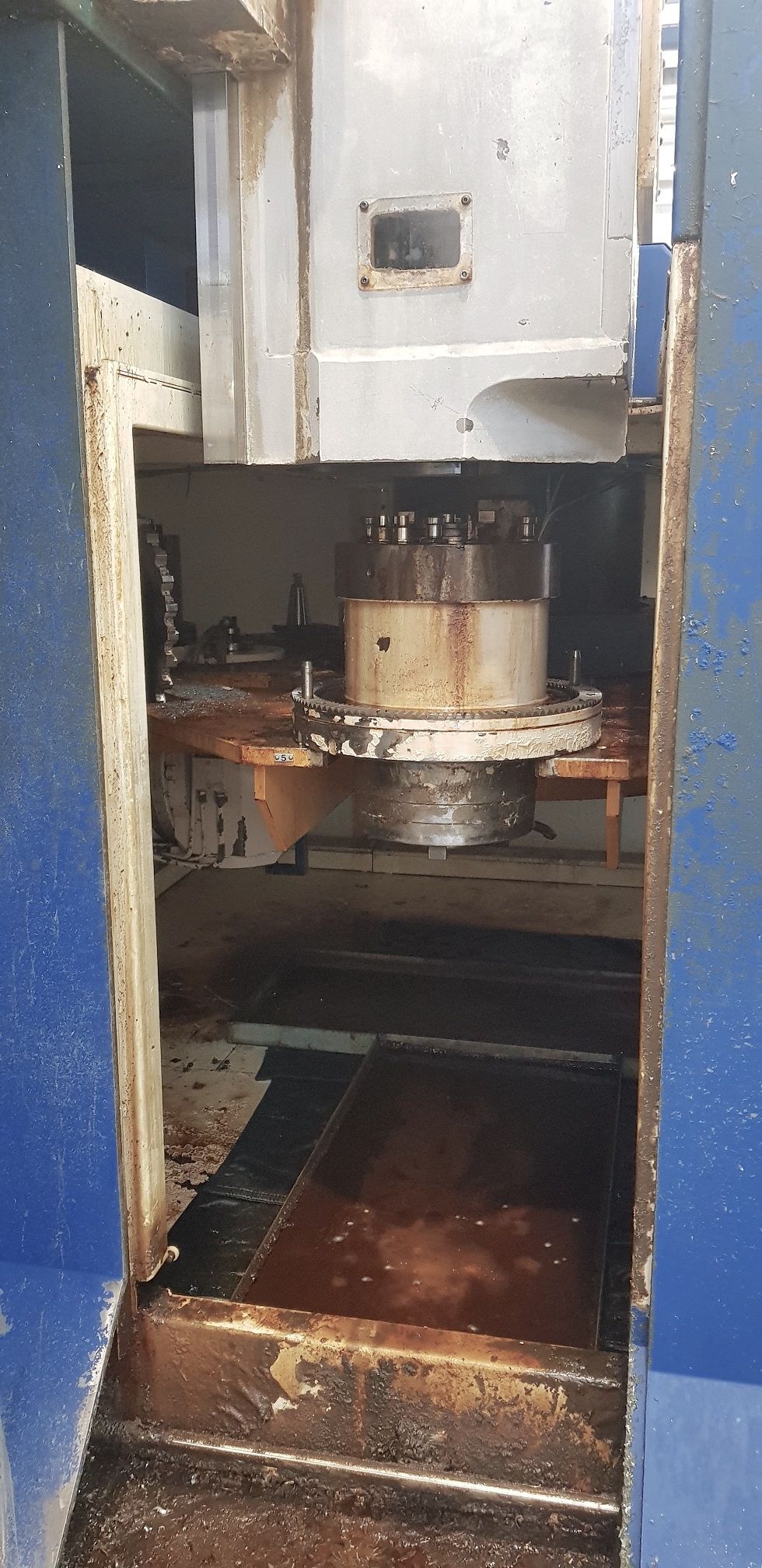

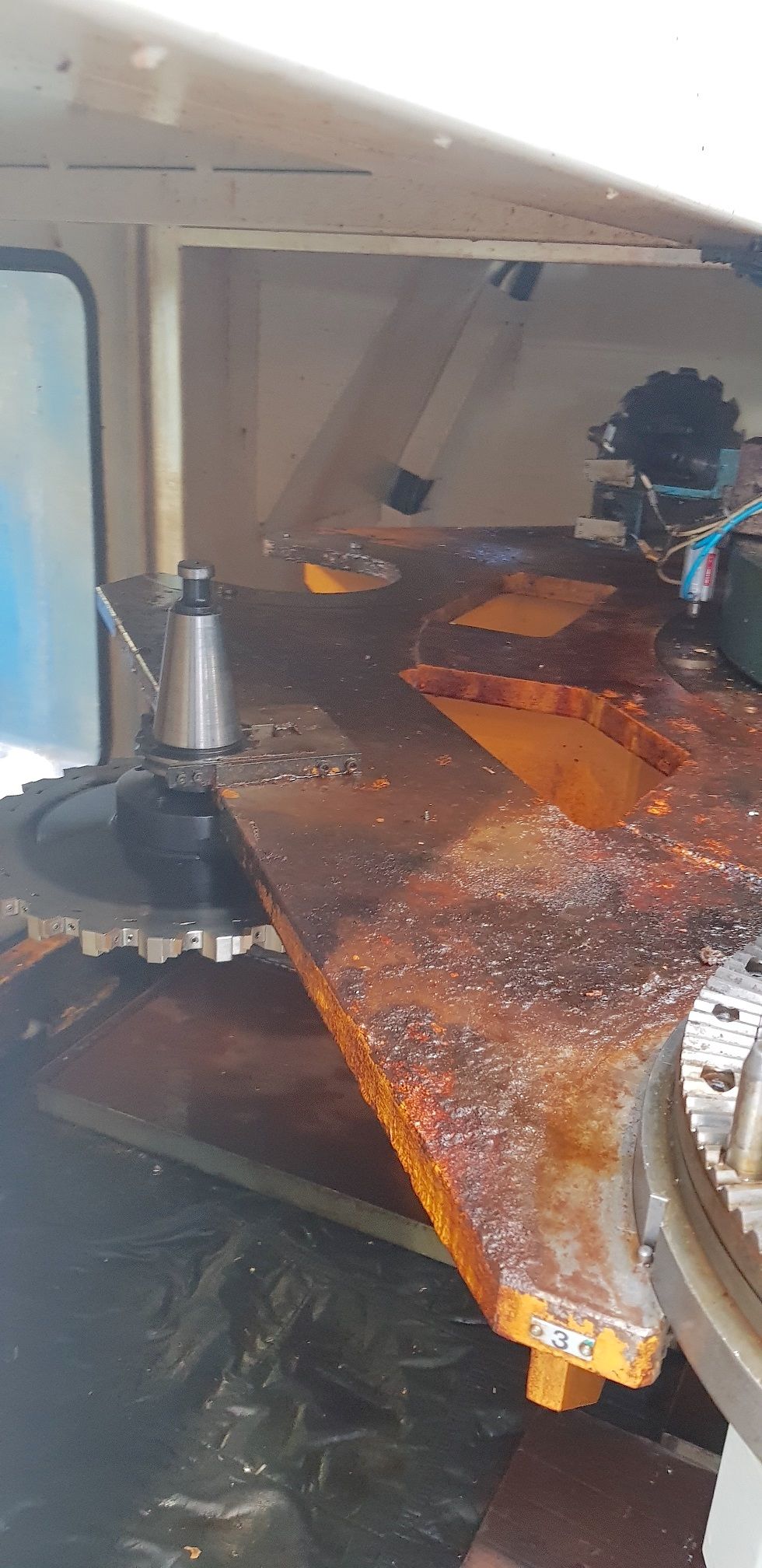

STAZIONE PICK-UP CAMBIO TESTE
Posizioni
3 teste + 2 accessori orizzontali + 2 accessori verticali
EXTRA
Potenza totale installata
120KVA Kw
Accessori a corredo

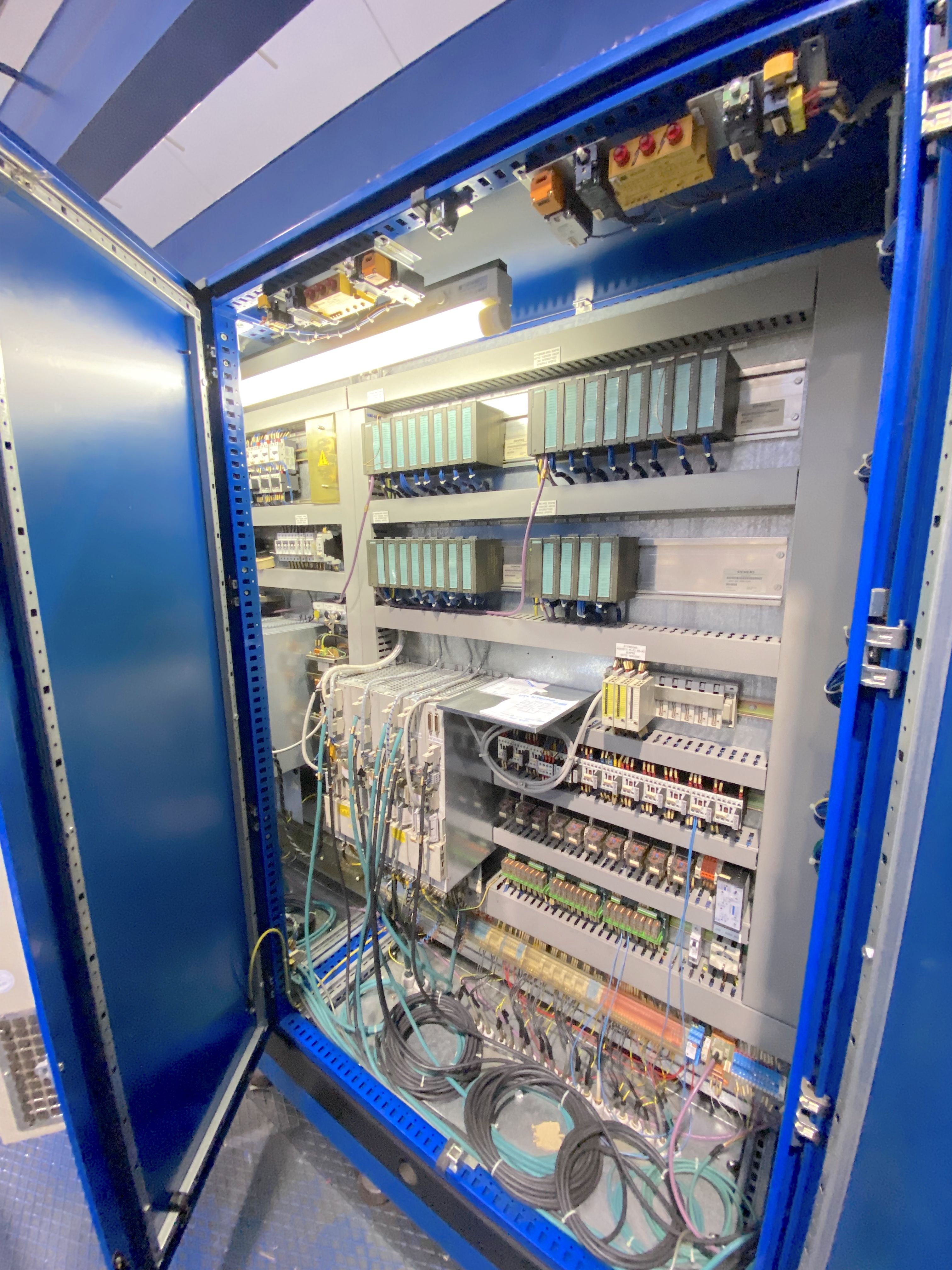

sistema anticollisione o rottura utensile CS100, presenza utensile, filtro a carta, lavorazione in pendolare, armadio elettrico climatizzato, misure di processo, volantino, tabella vita utensile, magazzino cambio teste, magazzino cambio accessori
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
