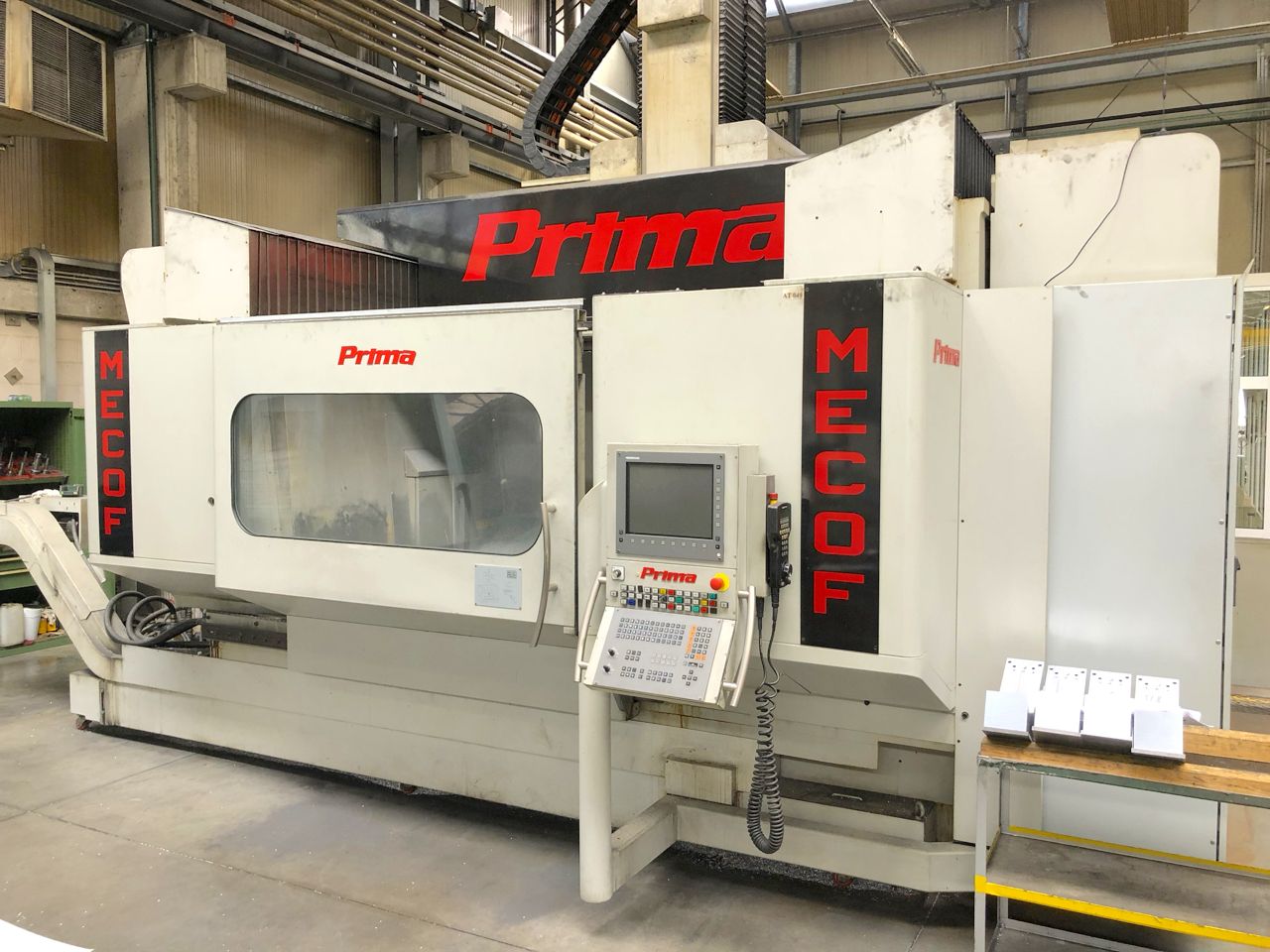

Categoria
Fresatrice
Tipo
Gantry
Marca
Modello
PRIMA
Capacità
1650x1400x800 mm64,96x55,12x31,50 in
Anno di costruzione
2004

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1400 mm55,12 in
Verticale Ram (Y)
800 mm31,50 in
Trasversale Traversa (Z)
1650 mm64,96 in
Sostentamento assi
guide lineari a ricircolo di rulli
Note
Motori lineari su tutti gli assi

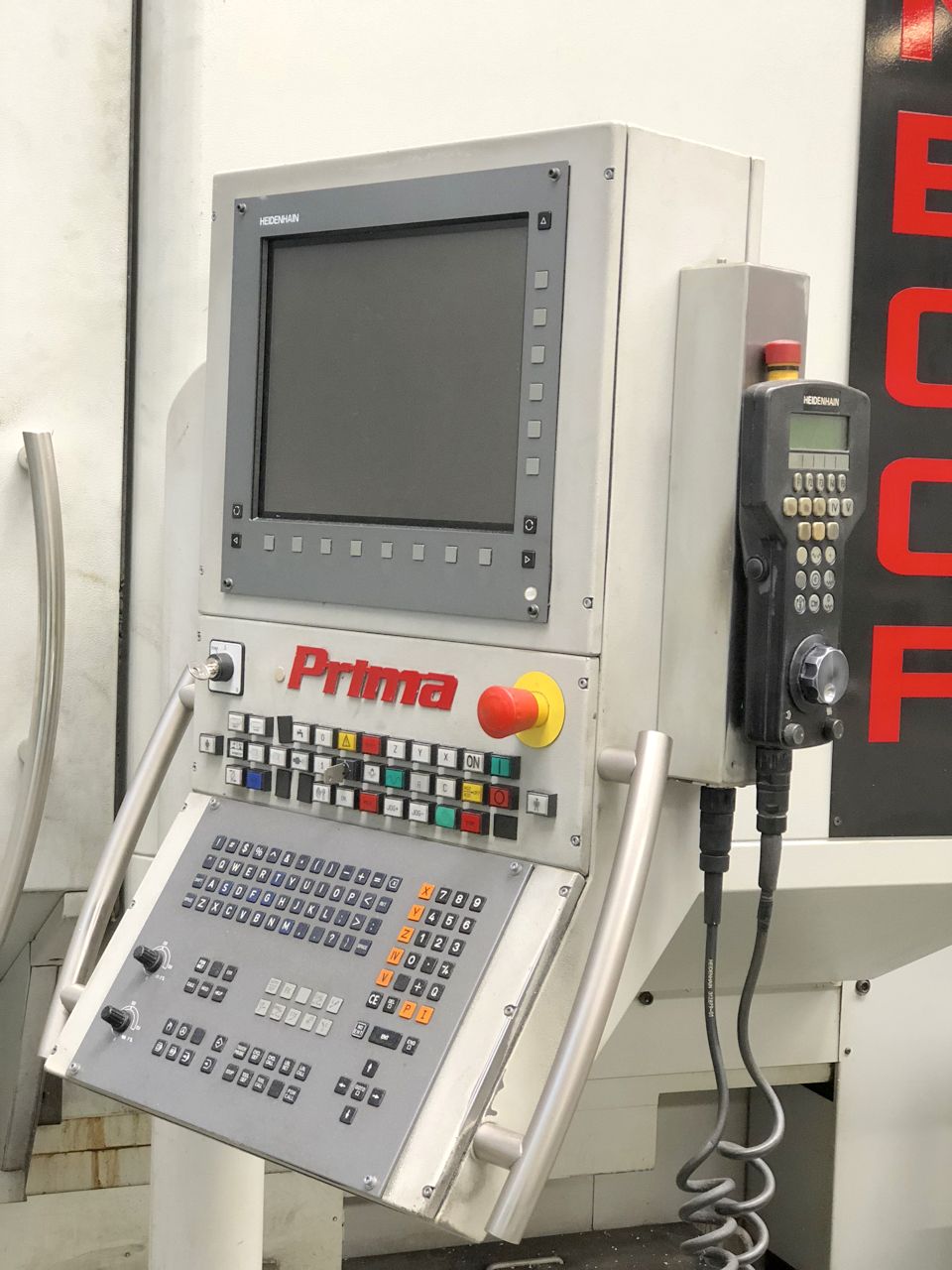

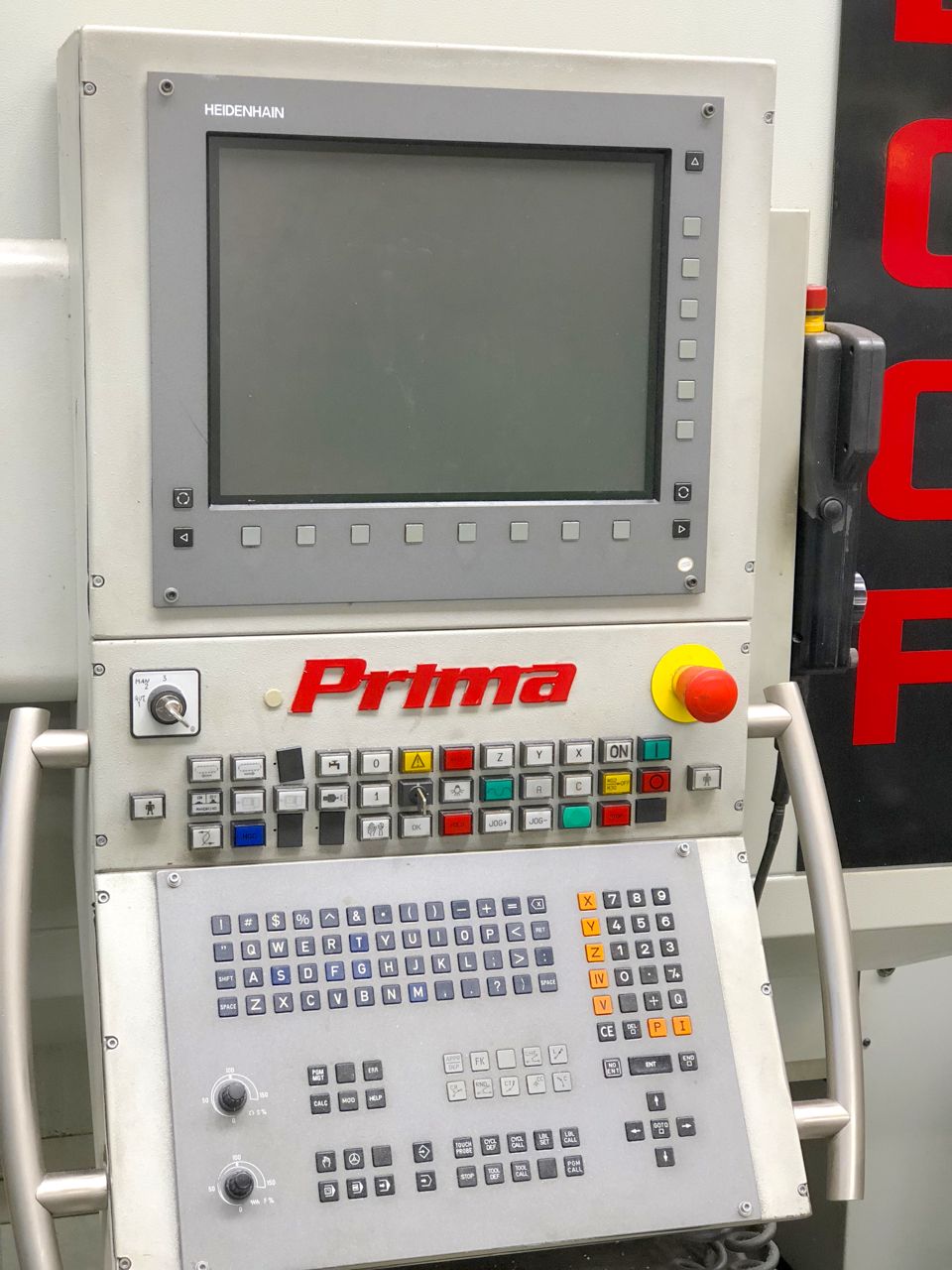

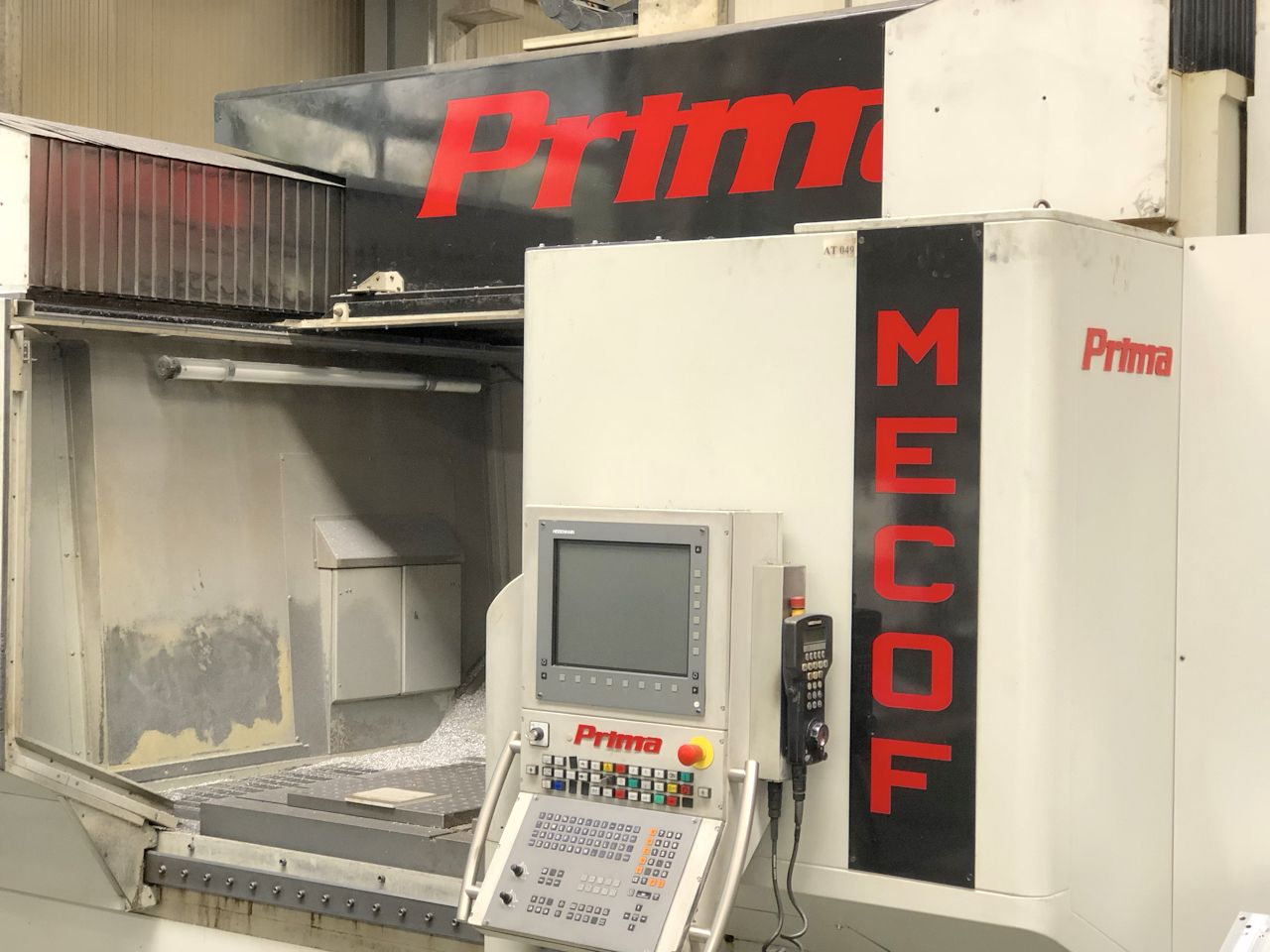

CNC
CNC

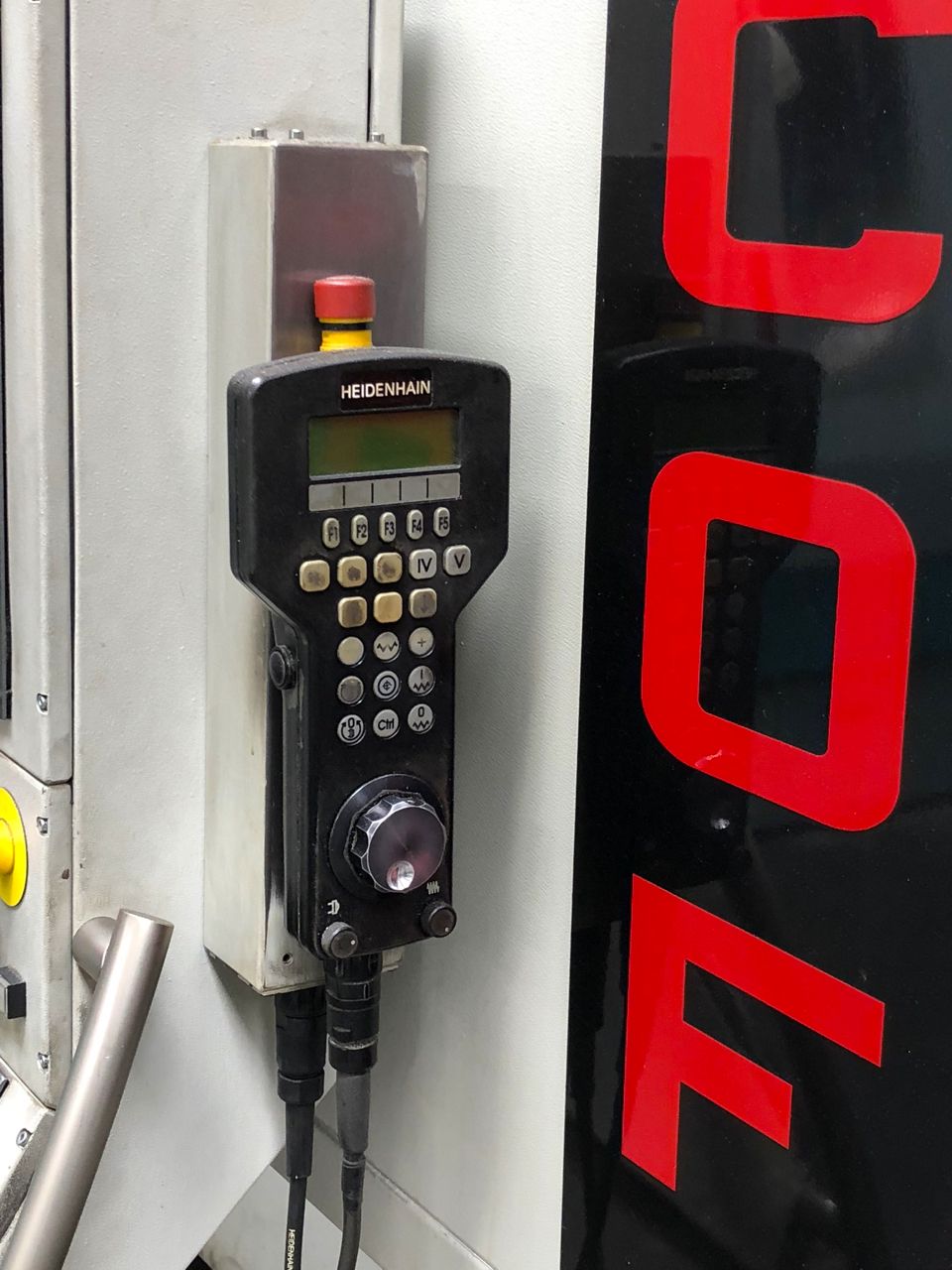

Heidenhain TNC530
Sistema di misura
Righe ottiche Heidenahin
MANDRINO
Sezione RAM
400x400 mm15,75x15,75 in
Potenza mandrino
30(S6)-24(S1) Kw
Velocità rotazione
500-18.000 Rpm
Coppia
100(S6)-80(S1) Nm
Cono
HSK63A
Note
Elettromandrino MG1
AVANZAMENTI
Rapido X
100 m/min3.937,00 ipm
Rapido Y
100 m/min3.937,00 ipm
Rapido Z
100 m/min3.937,00 ipm
X
60 m/min2.362,20 ipm
Y
60 m/min2.362,20 ipm
Z
60 m/min2.362,20 ipm
ATC
Postazioni
24
Diam max utensile
80 mm3,15 in
Lunghezza max utensile
300 mm11,81 in
Attacco utensile
HSK63A
Peso max utensile
7 Kg

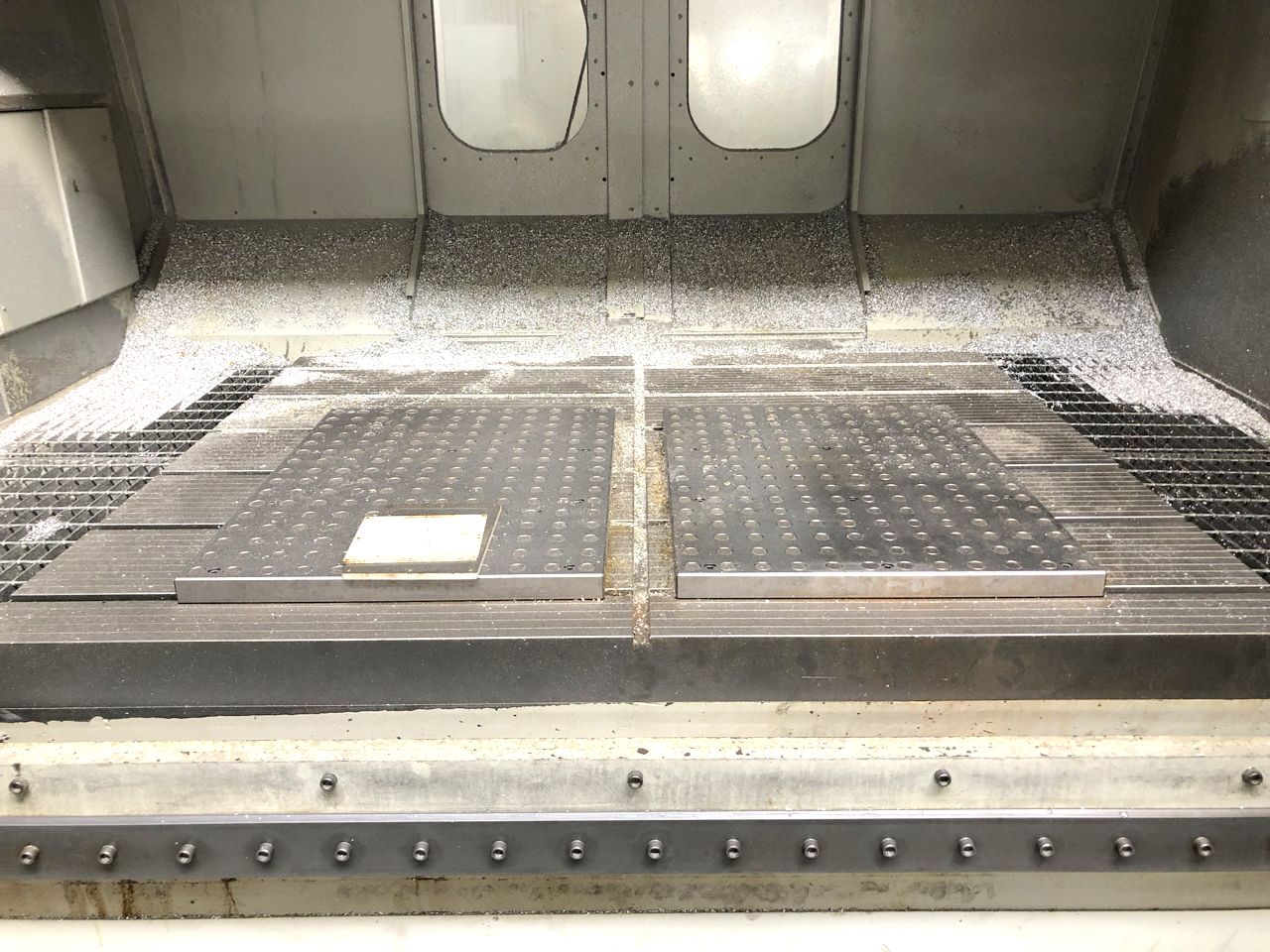

PIANO DI LAVORO
Dimensione (LxWxH)
1800x1500 mm70,87x59,06 in
Numero cave a T
6
Portata totale
10000 Kg

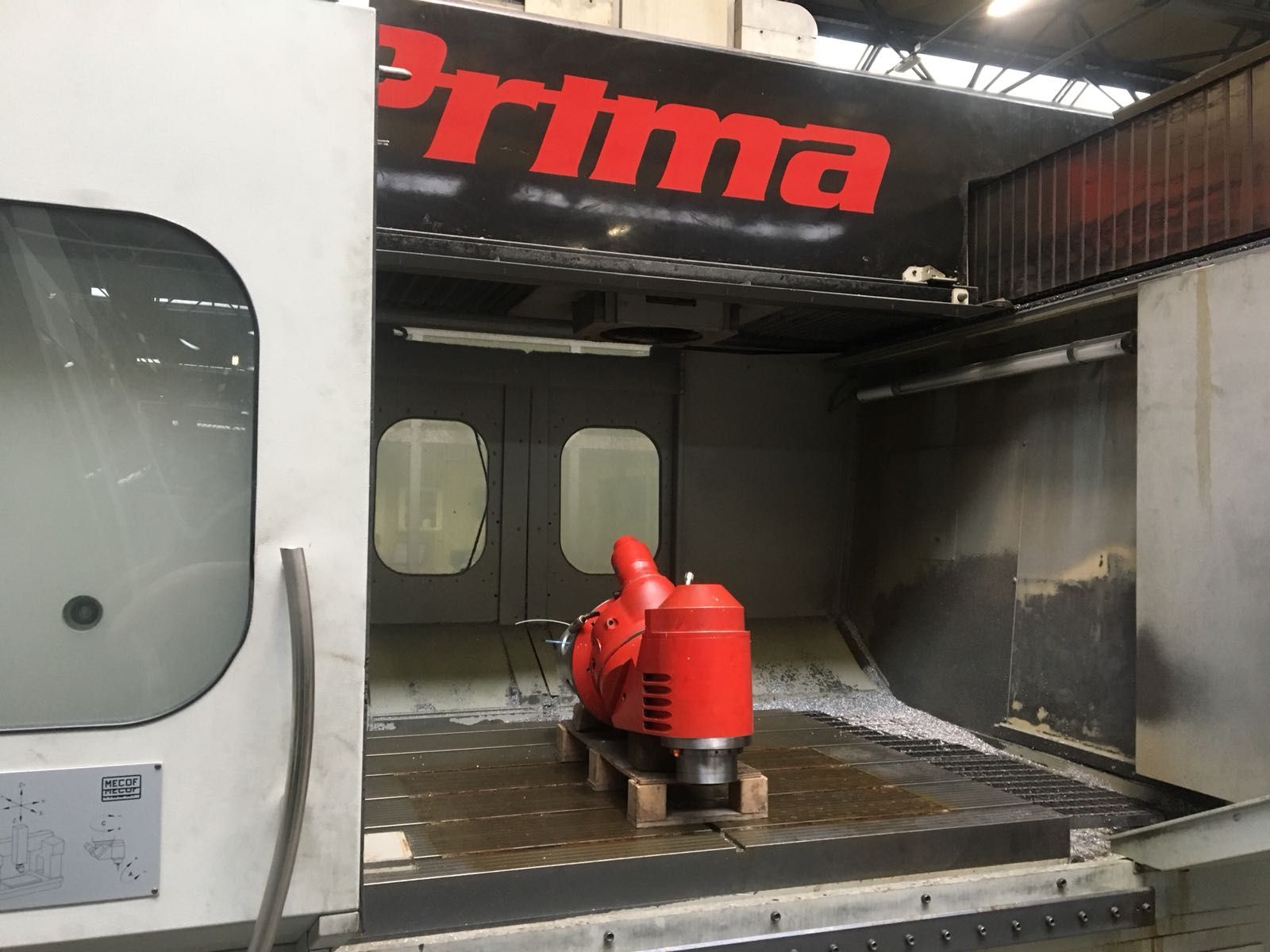

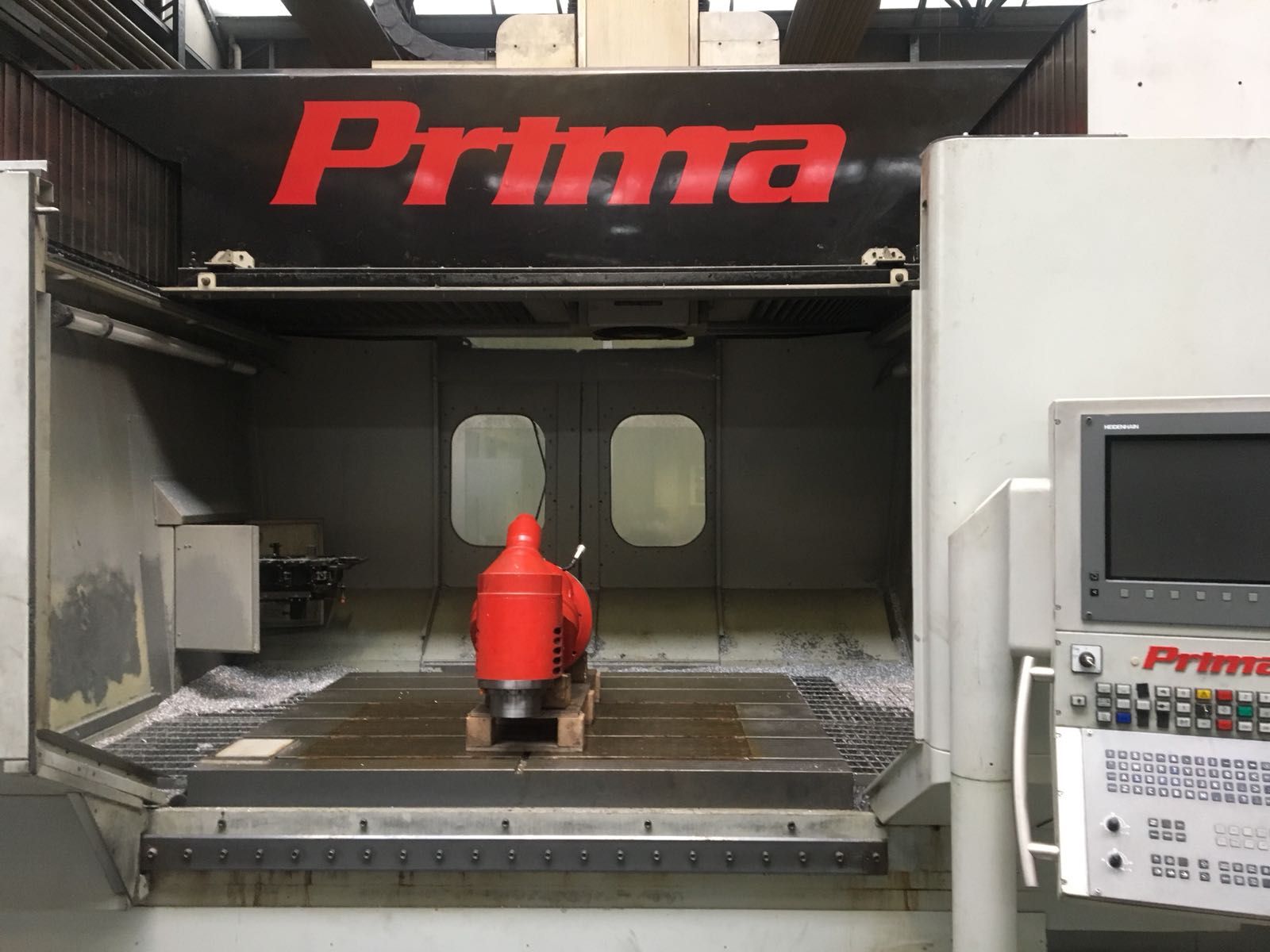

TESTA 2
Tipo
TWIN MG1
Cono mandrino
HSK63A

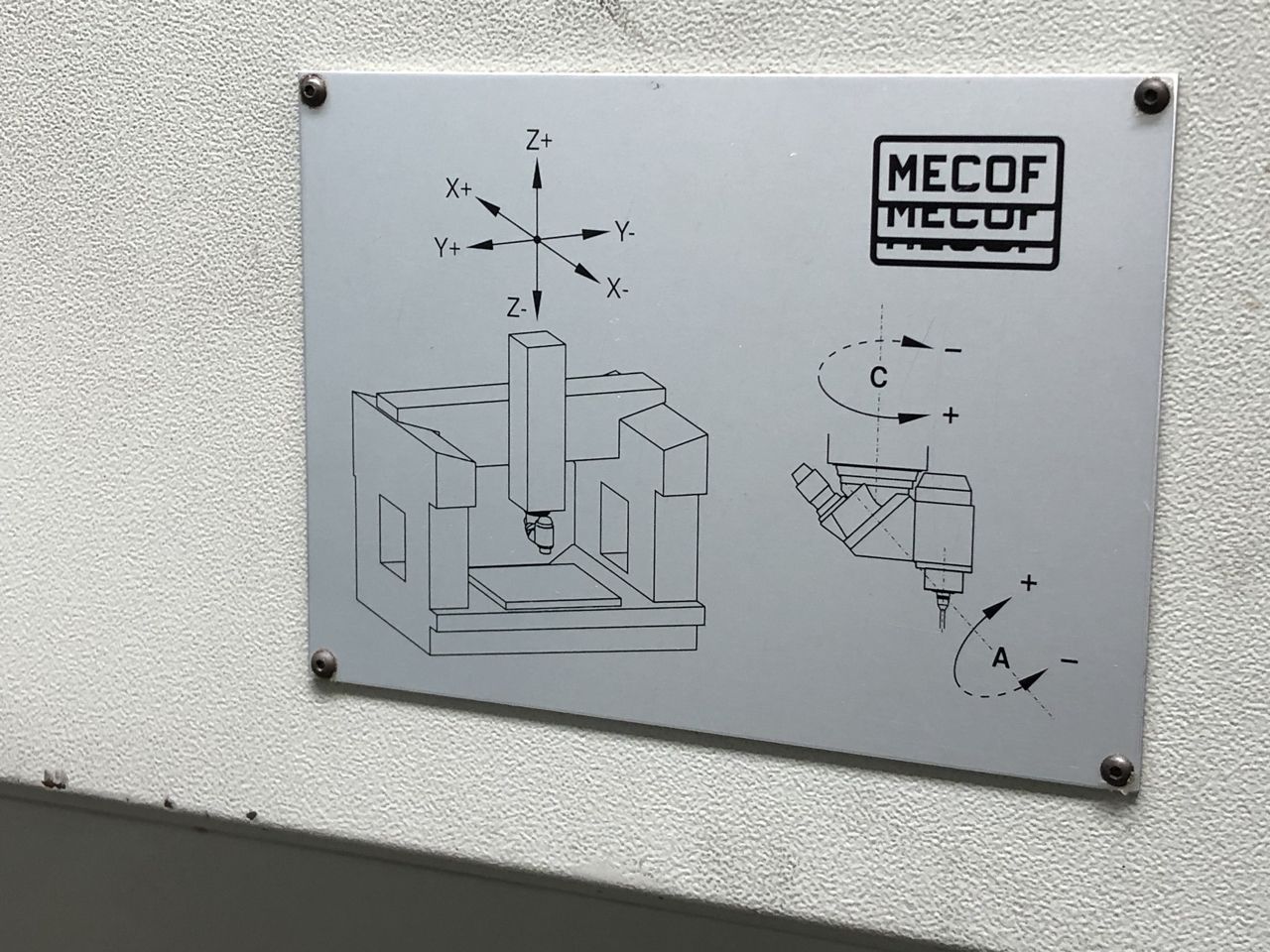

Asse A
360.000x0,001 °
Asse C
360.000x0,001 °
Velocità max
18.000 Rpm
Potenza max
30 Kw
Coppia max
100 Nm
Note
cuscinetti testa nuovi
EXTRA
Peso totale macchina
39000 Kg
Ingombri Macchina
6520x2930x3560 mm256,69x115,35x140,16 in
Presetting Utensili
si
Carenatura
integrale
Disponibilità
pronta
Evacuatore trucioli
Certificazione CE
Libri uso e manutenzione
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
