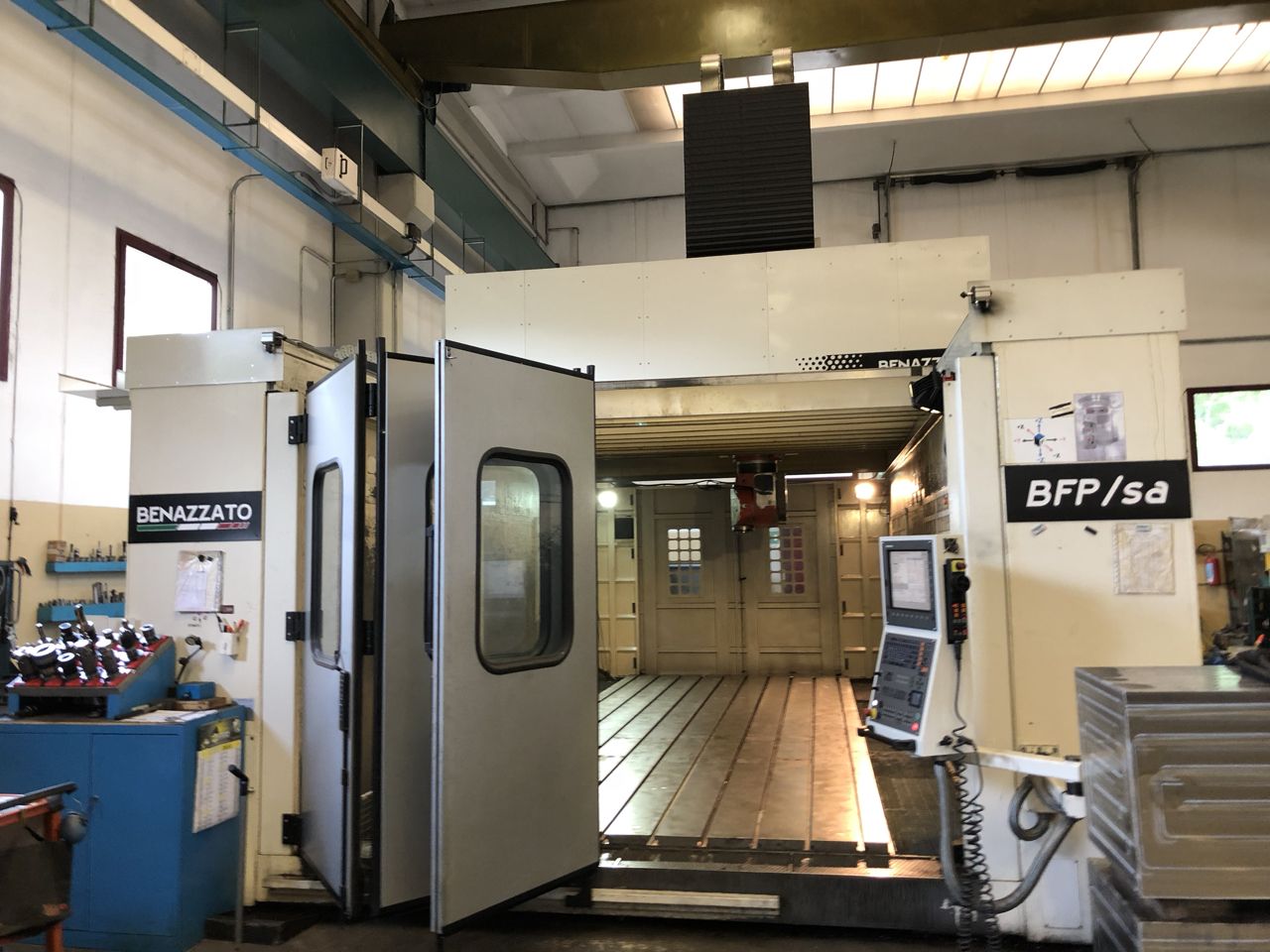

Categoria
Fresatrice
Tipo
Gantry
Marca
Modello
BFP/SA
Capacità
5000x2500x1500 mm196,85x98,43x59,06 in
Anno di costruzione
2010 / install. 2012
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
5000 mm196,85 in
Verticale Ram (Y)
1500 mm59,06 in
Trasversale Traversa (Z)
2500 mm98,43 in
Distanza tra le colonne
3000 mm118,11 in
Sostentamento assi
Guide a THK sez. 100mm a ricircolo di rulli, viti a ricircolo di sfere con doppia chiocciola, doppio motore e 4 guide su asse X
CNC
CNC
Heidenhain iTNC530SP
Azionamenti
Heidenhain
Sistema di misura
Righe ottiche pressurizzate Heidenhain
MANDRINO
Sezione RAM
600x600 mm23,62x23,62 in
Potenza mandrino
40 Kw
Cambio gamma
2 gamme ZF
Velocità rotazione
0-4000 Rpm
Coppia
1200 Nm
Cono
ISO50
Note
refrigerante int/est
PIANO DI LAVORO
Dimensione (LxWxH)
7000x2500x300 mm275,59x98,43x11,81 in
Portata
10.000 Kg/mq
Portata totale
175.000 Kg
Numero cave a T
10x250mm 28mm M24
Note
Piano Stolle in Ghisa
ATC
Postazioni
24
Diam max utensile
170 mm6,69 in
Diam max con posti adiacenti liberi
230 mm9,06 in
Lunghezza max utensile
535 mm21,06 in
Peso max utensile
25 Kg
Attacco utensile
ISO50 DIN 69871
AVANZAMENTI
Rapido X
20 m/min787,40 ipm
Rapido Y
20 m/min787,40 ipm
Rapido Z
20 m/min787,40 ipm

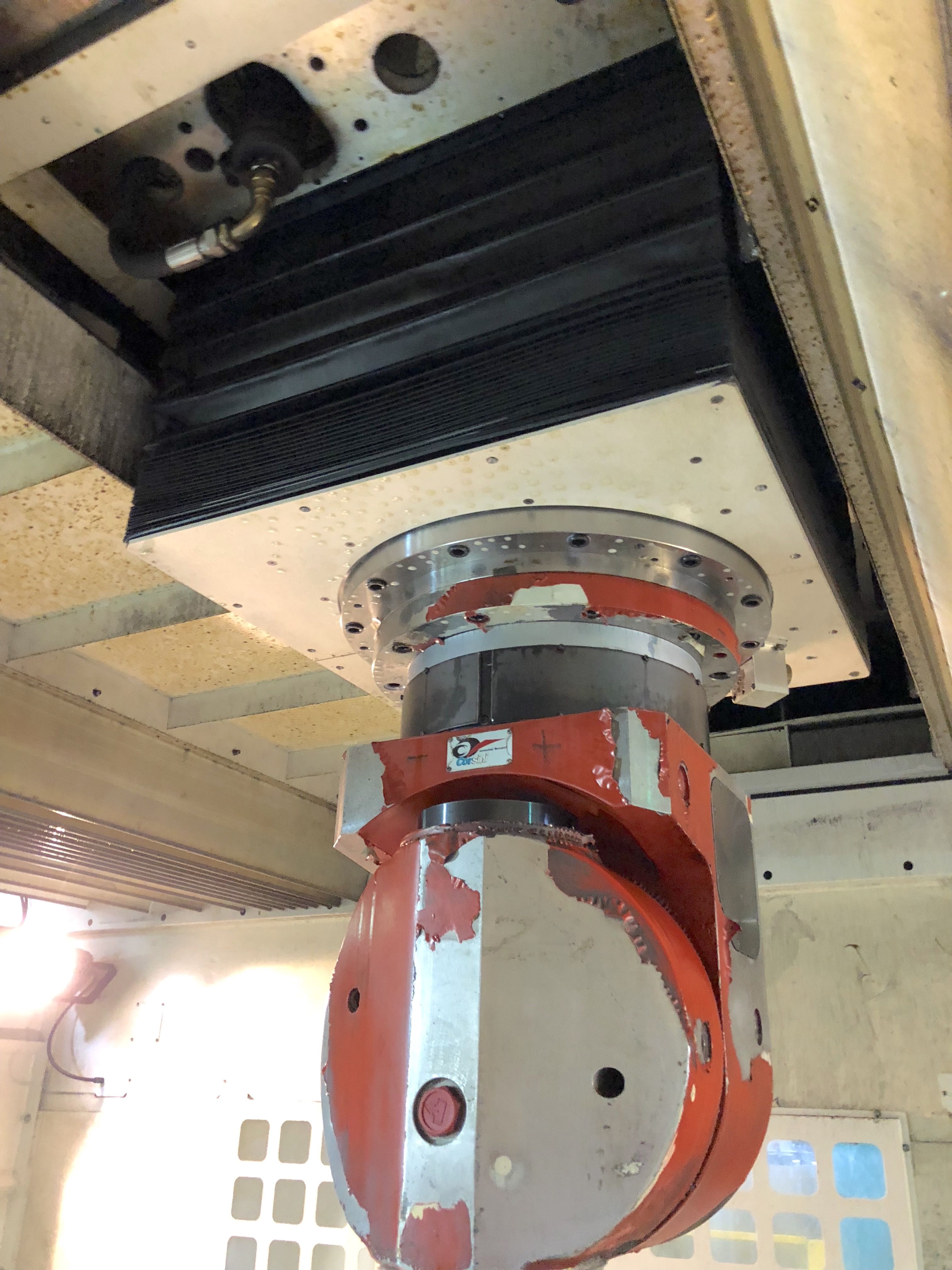

TESTA 2
Tipo
TW40C
Cono mandrino
ISO50 DIN69871
Asse A
(index 2,5°) +/- 105 °
Asse C
(index 2,5°) +/- 180 °
Coppia max
1200 Nm
Velocità max
4000 Rpm
Potenza max
40 Kw
Refrigerante
Int/ext
EXTRA
Peso totale macchina
74000 Kg
Alta pressione
40Bar

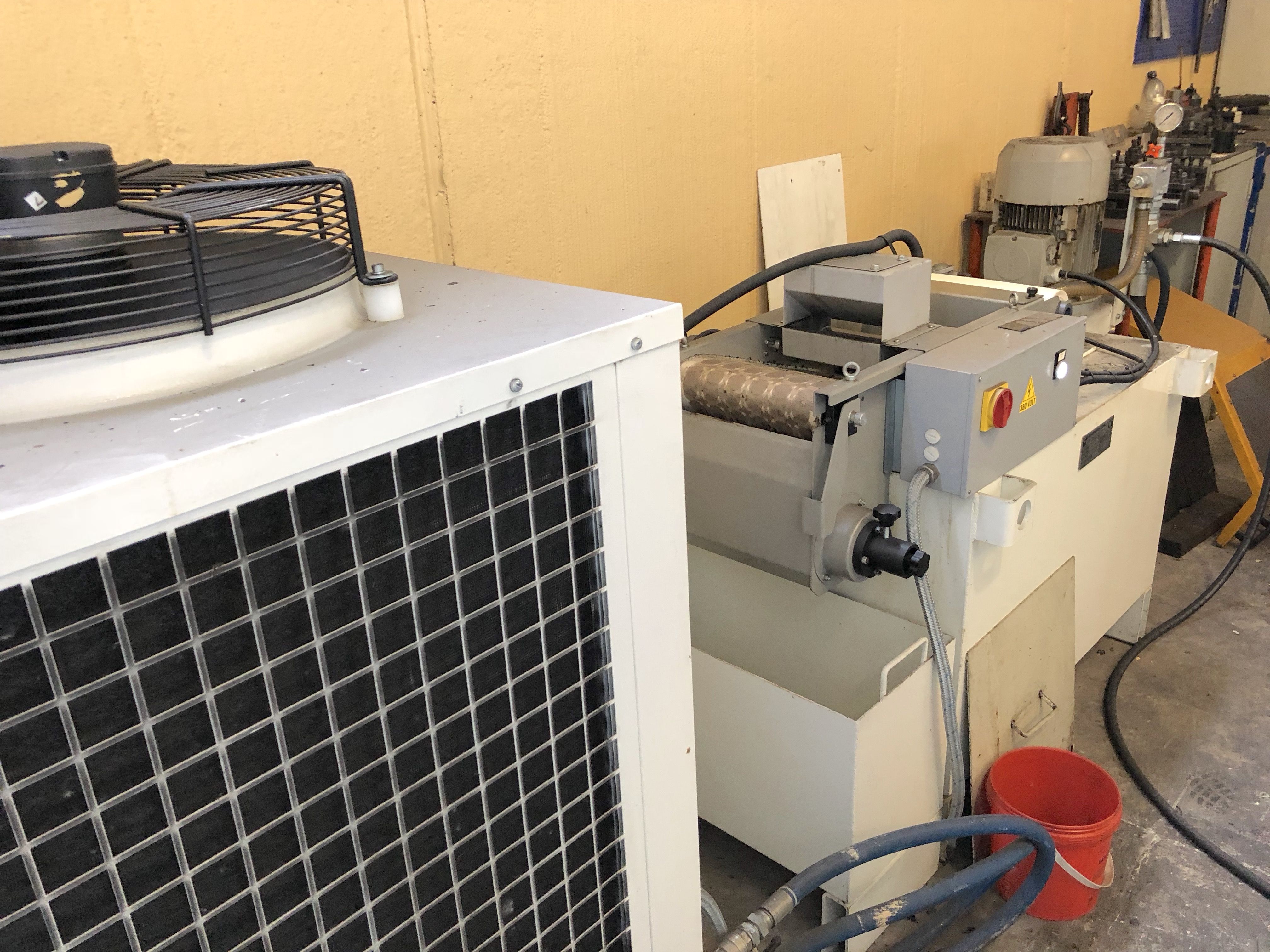

Sistema filtraggio
Vasca filtro a carta
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Carenatura
completa con tetto scorrevole

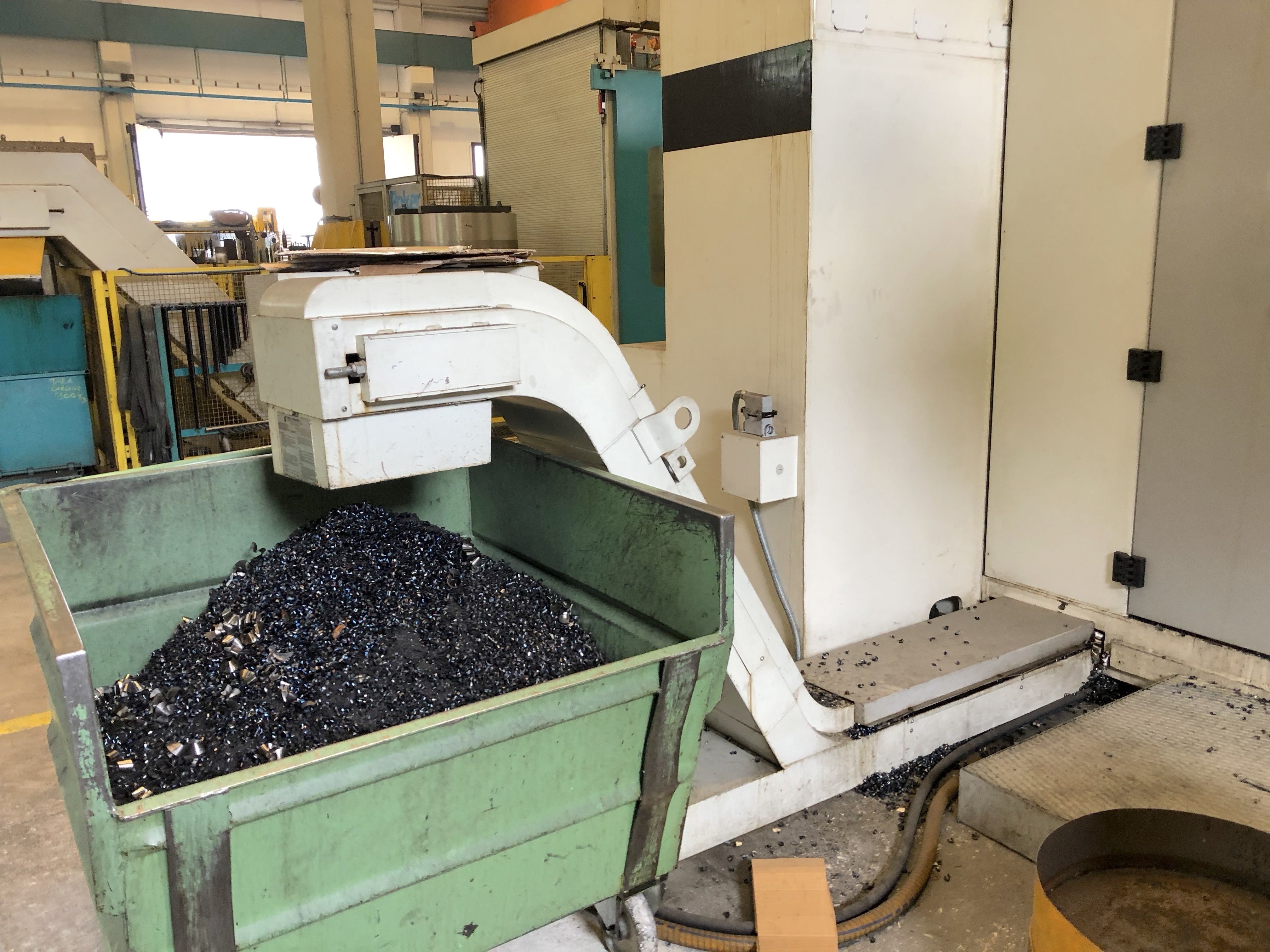

Evacuatore trucioli
Sì
Visibile in funzione
Sì
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
