Categoria
Fresatrice
Tipo
banco fisso
Marca
Modello
SL90 HP
Capacità
2500x1250x1000 mm98,43x49,21x39,37 in
Anno di costruzione
2001
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
2500 mm98,43 in
Verticale (Y)
1250 mm49,21 in

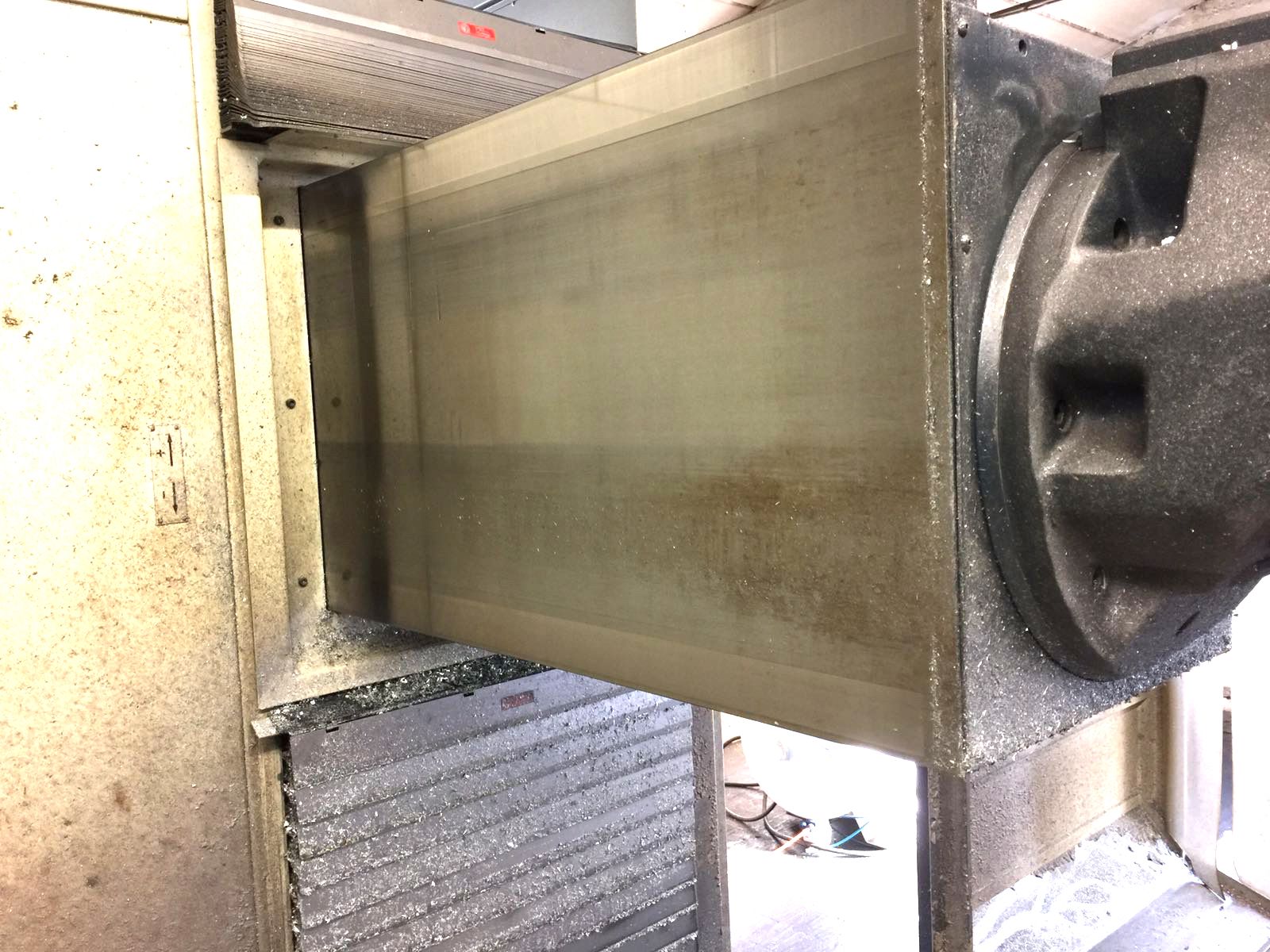

Trasversale RAM (Z)
1000 mm39,37 in
Note

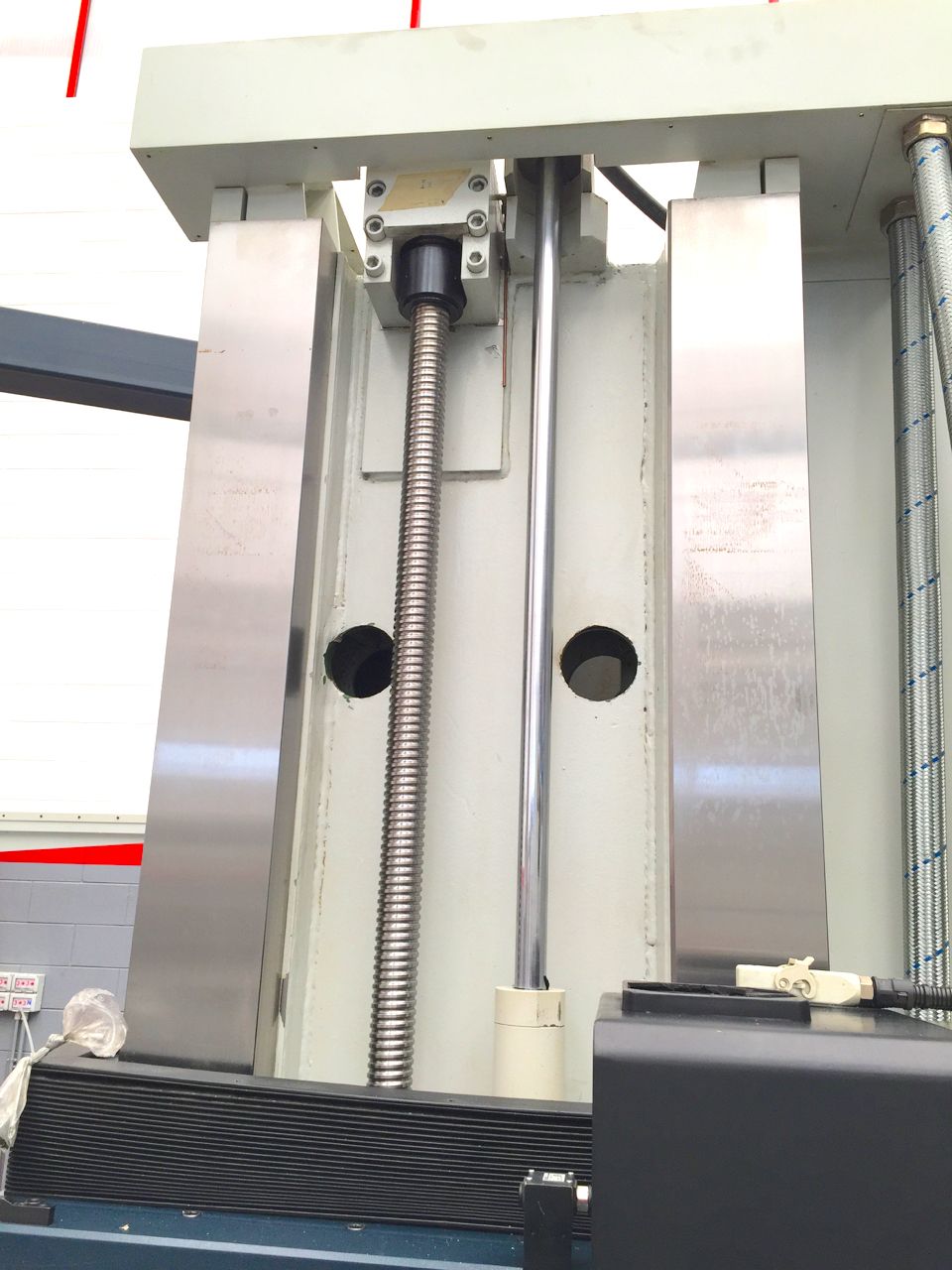

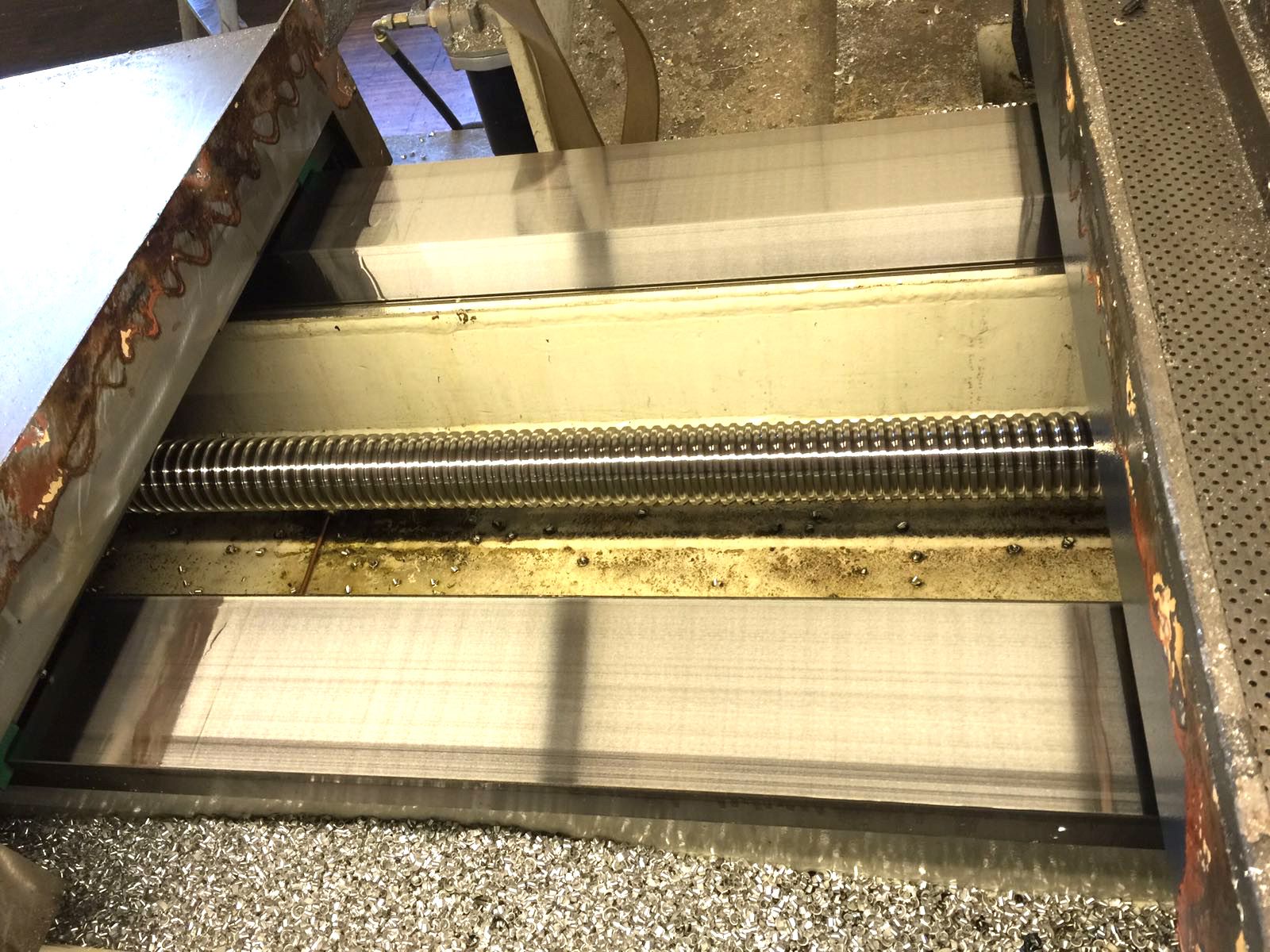

Movimento assi tramite viti a ricircolazione di sfere rettificate con doppia chiocciola precaricata rigidamente, comandate da motori ed azionamenti digitali. Impianto idropneumatico di equilibratura del peso del movimento verticale. Guide temperate ad induzione e controguide ricoperte in materiale speciale antiattrito. Lubrificazione automatica centralizzata e temporizzata delle guide con sistema misto aria olio
Sostentamento assi
guide degli assi lineari dotate di sistema di lubrificazione misto olio aria essiccata e termostatata

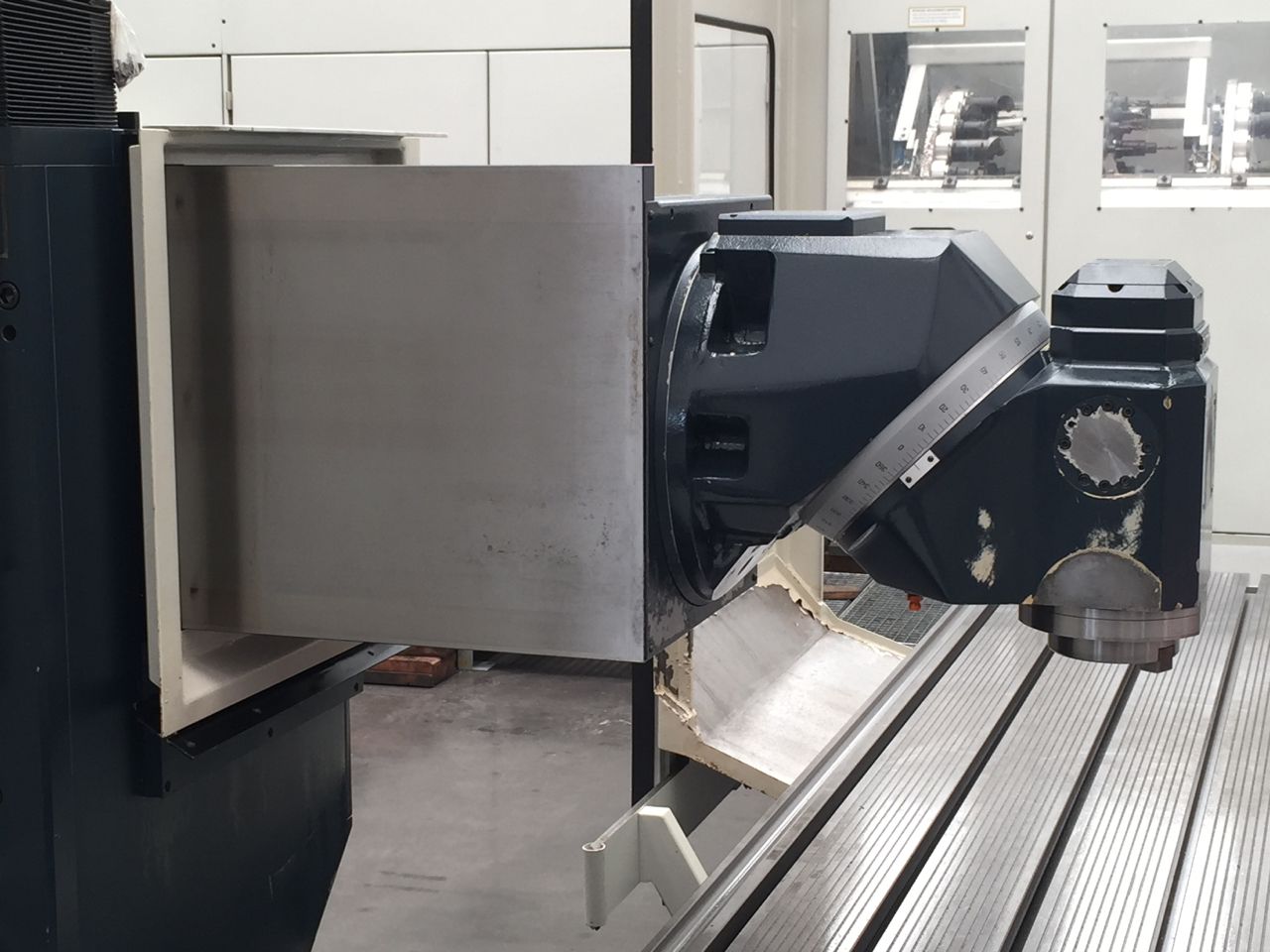

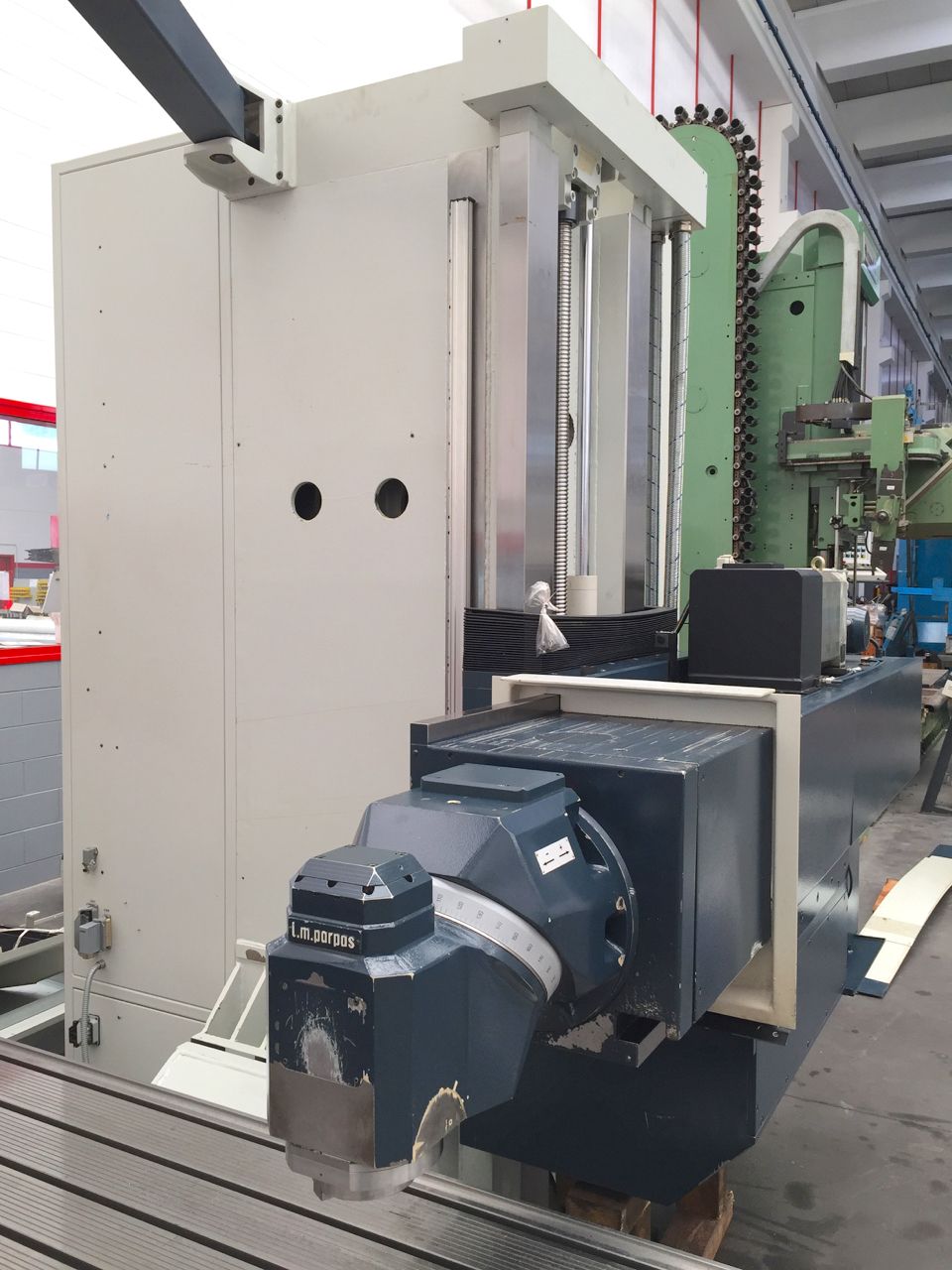

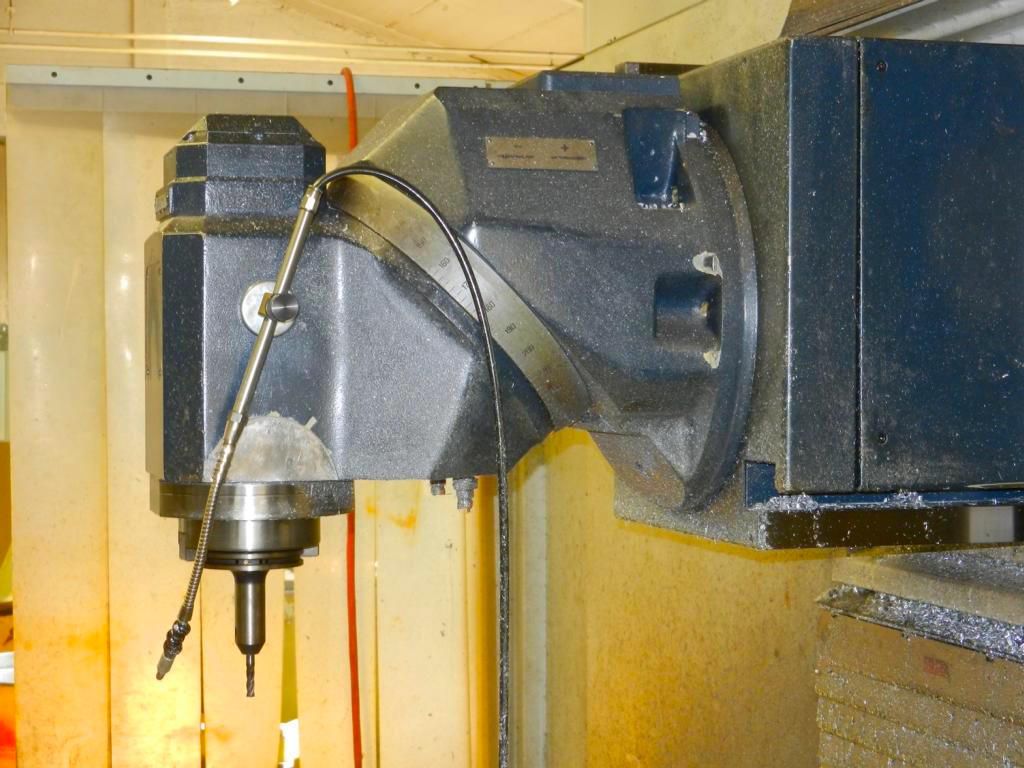

TESTA 1
Tipo
TU600A
Cono mandrino
ISO 50 DIN69871
Asse A
2,5 °
Asse C
2,5 °
Velocità max
5000 Rpm
Note
bloccaggio utensile automatico, velocità di rotazione mandrino giri / 1’ 5000, con impianto di lubrificazione a ricircolo di olio refrigerato tramite frigorifero a controllo elettronico della temperatura. Coppie coniche rettificate “GLEASON” 4° asse della testa a posizionamento continuo incorporato nello slittone con rotazione di +/- 180° gradi e precisione di +/- 0.005 gradi. Bloccaggio e sbloccaggio automatico. Sul piano a 45° gradi la testa è dotata di posizionamento automatico a 144 posizioni. Motore mandrino ad azionamento digitale con potenza di Kw 22 a trasmissione diretta.
Potenza max
22 Kw
MANDRINO
Potenza mandrino
22 Kw
Velocità rotazione
5.000 Rpm
Cono
ISO50

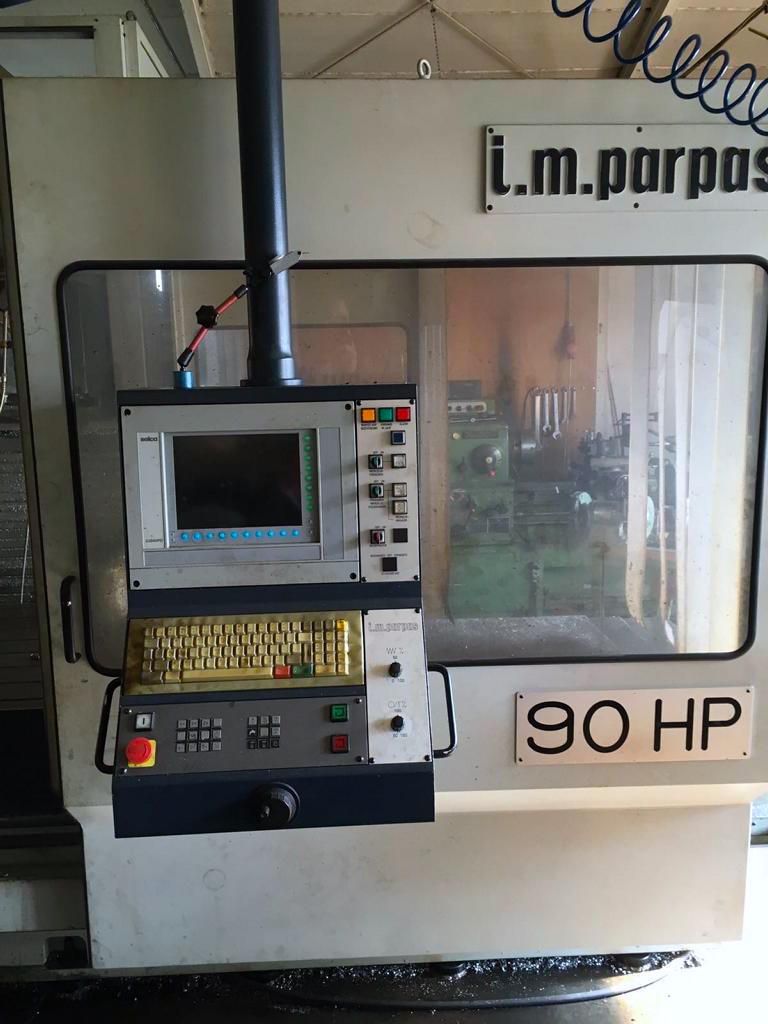

CNC
CNC

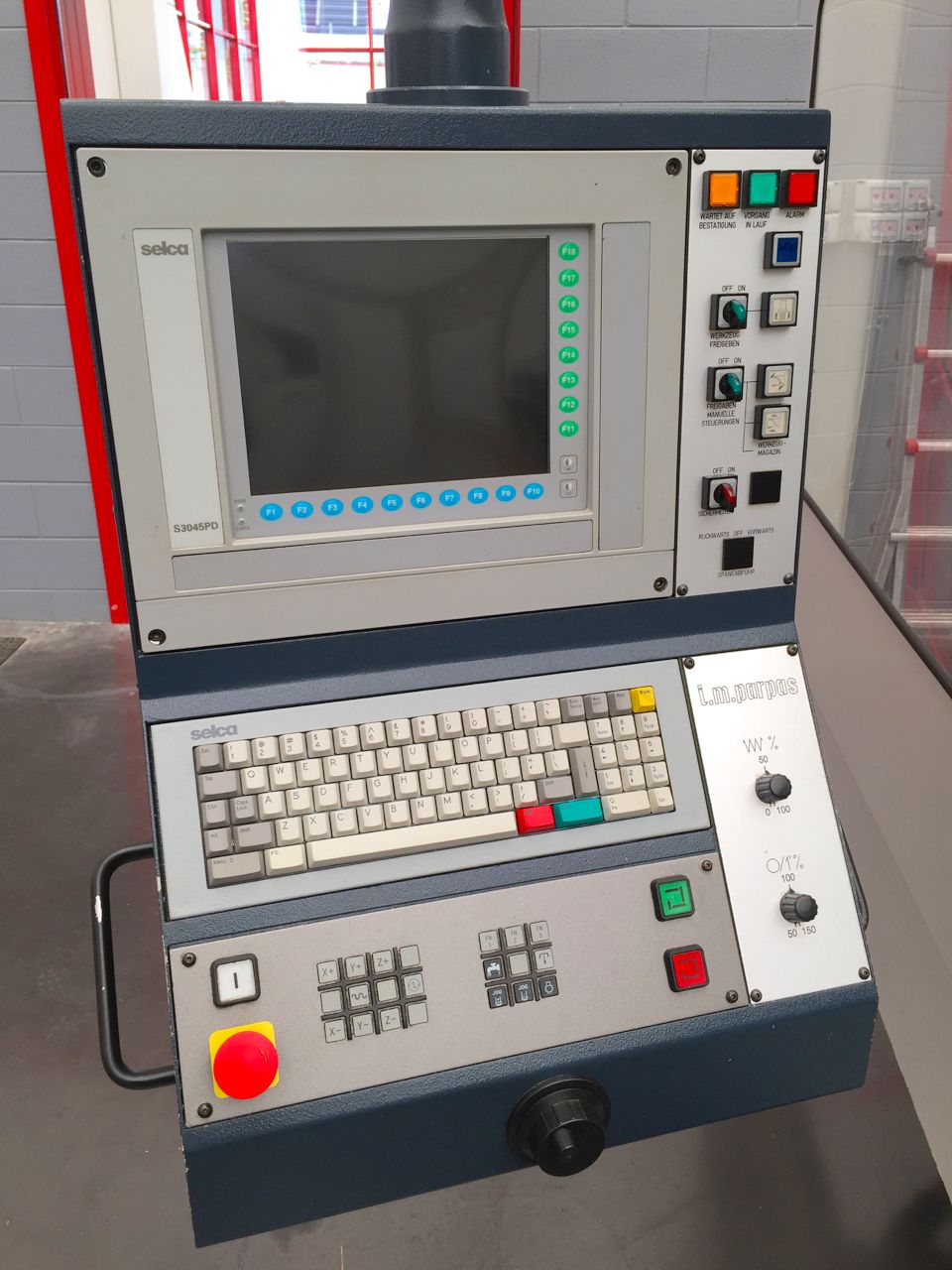

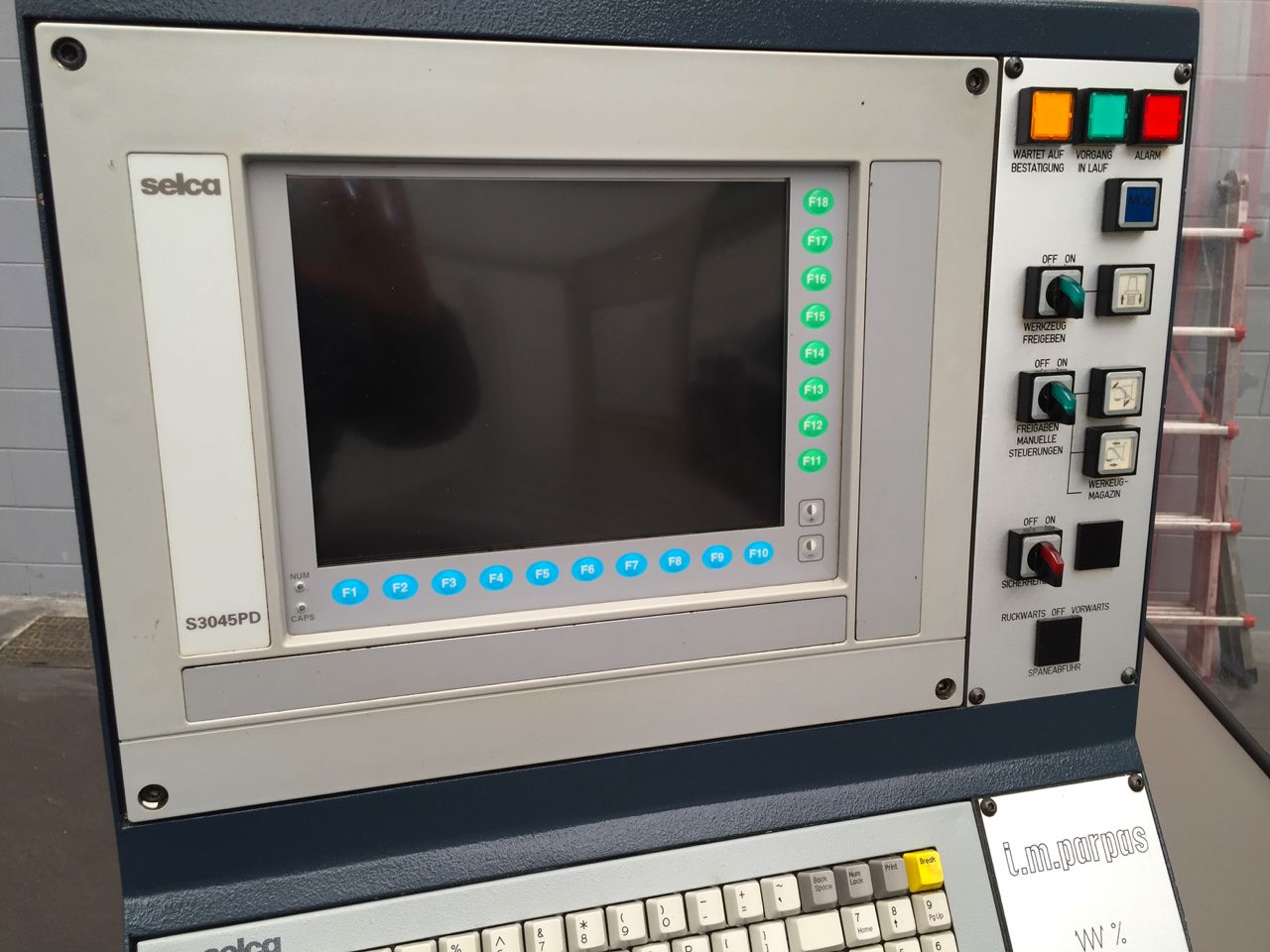

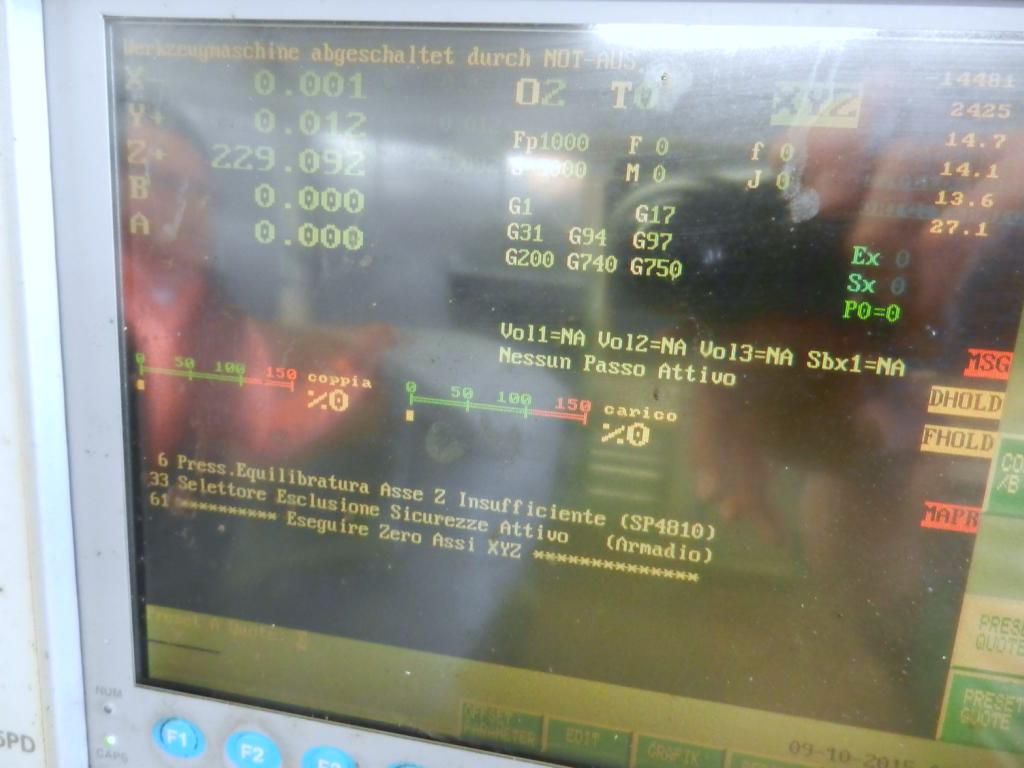

SELCA S3045 PD
Azionamenti

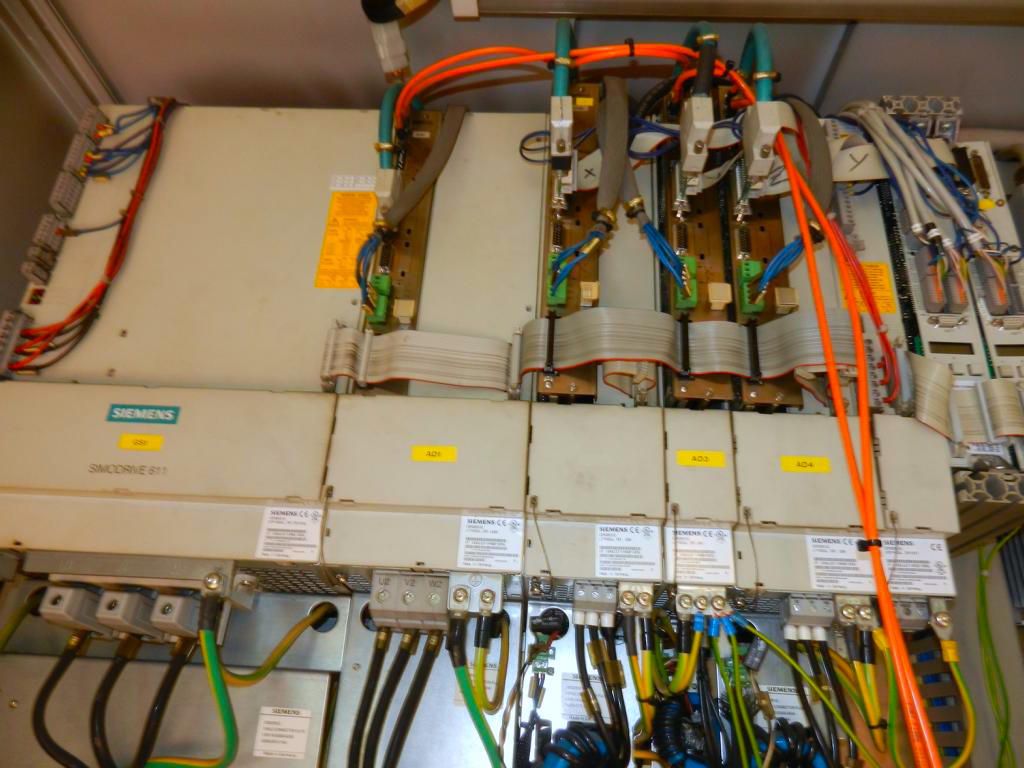

SIEMENS SIMODRIVE 611
AVANZAMENTI
Rapido X
15 m/min590,55 ipm
Rapido Y
15 m/min590,55 ipm
Rapido Z
15 m/min590,55 ipm

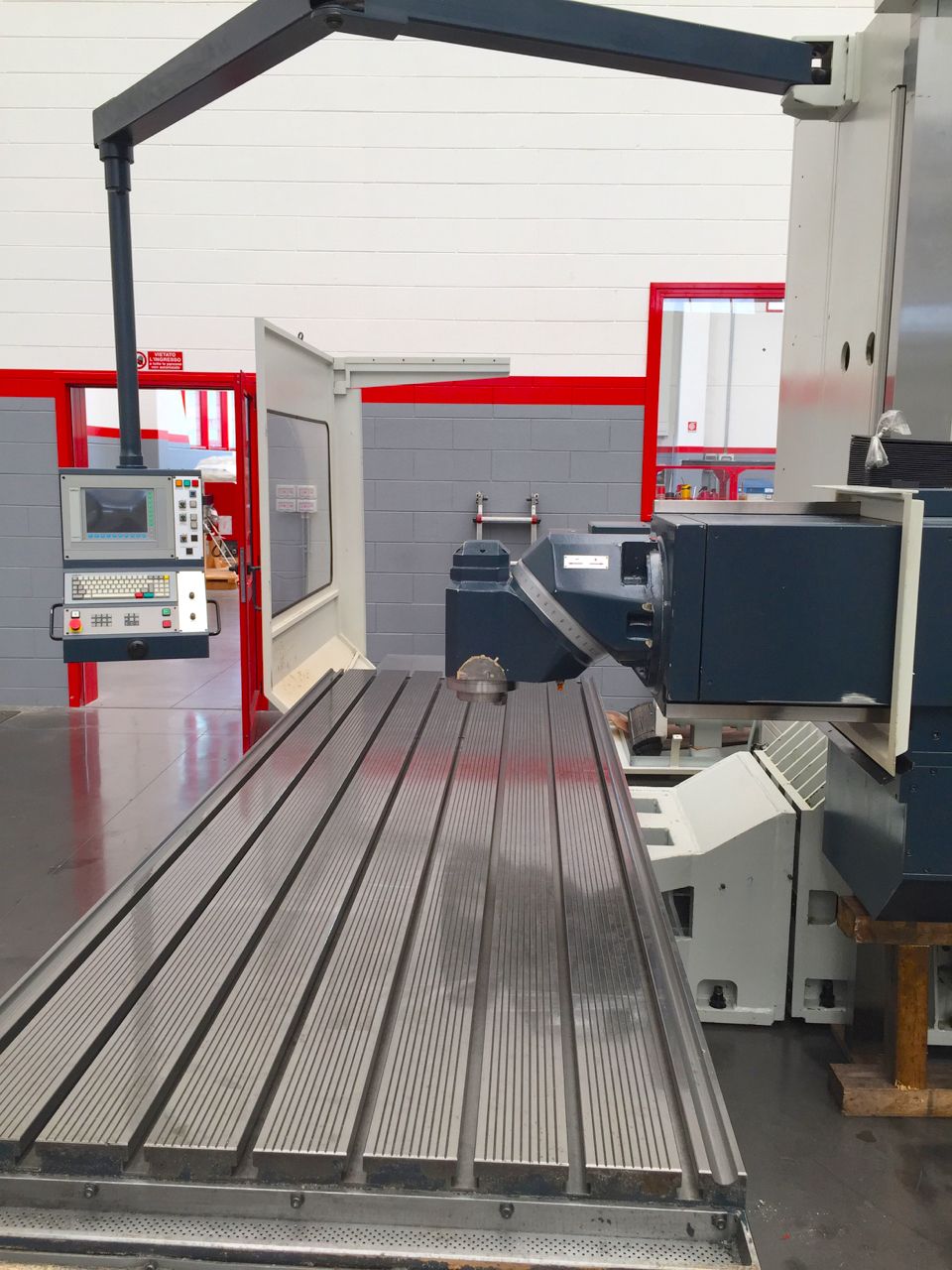

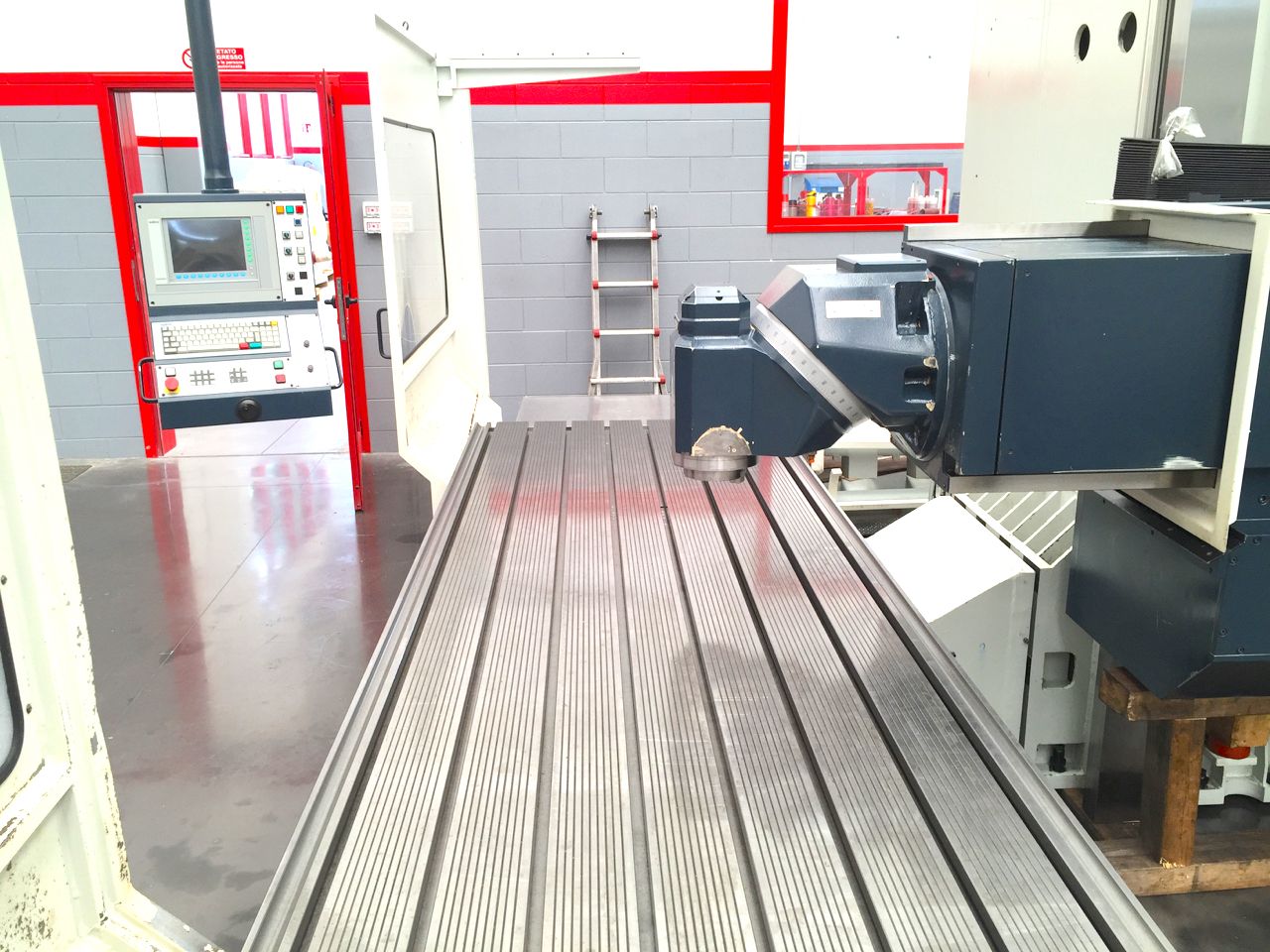

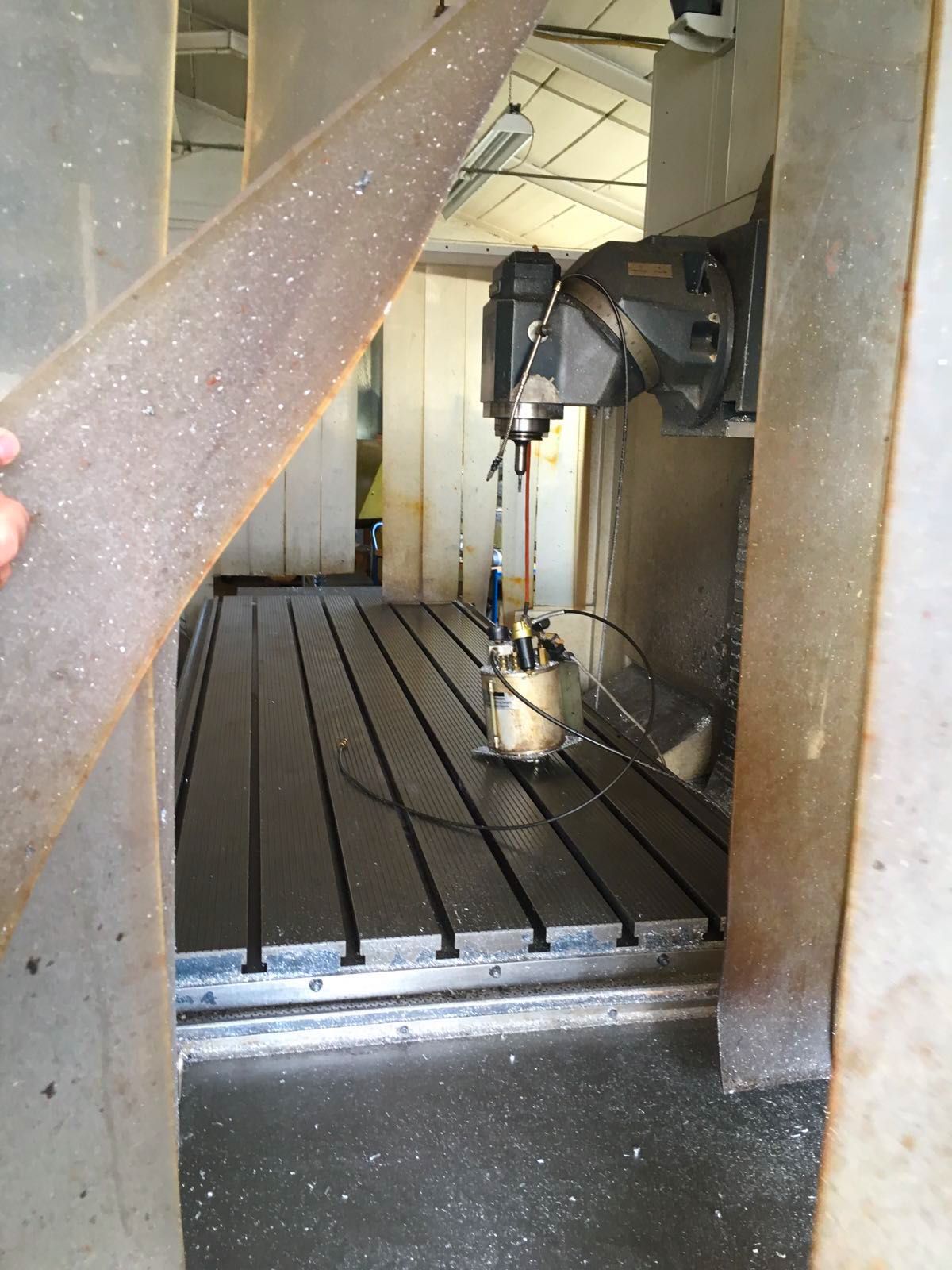

PIANO D’ANCORAGGIO
Dimensione (LxWxH)
2900x1000 mm114,17x39,37 in
EXTRA
Ingombri Macchina
4500x4300x3000 mm177,17x169,29x118,11 in
Accessori a corredo

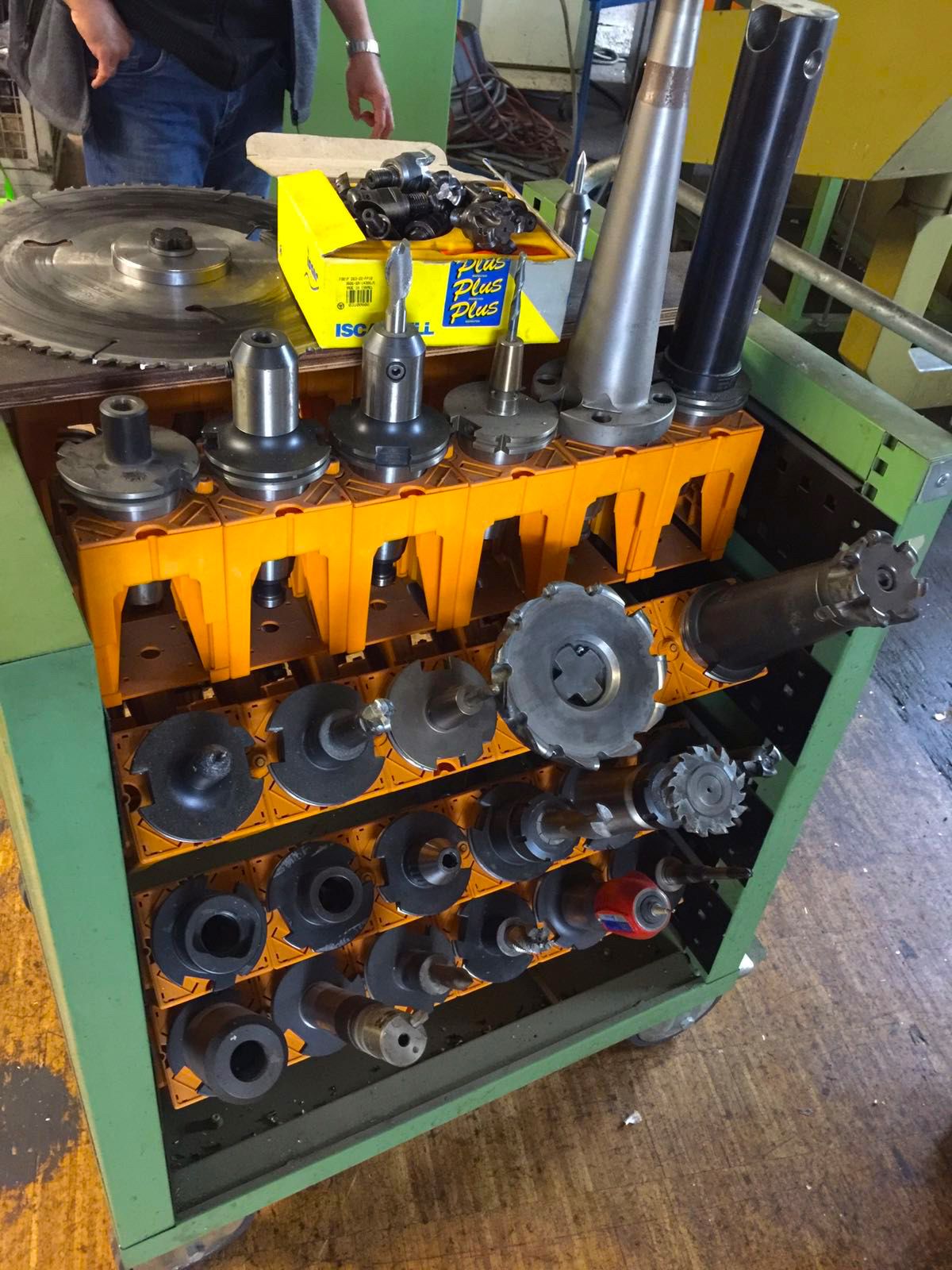

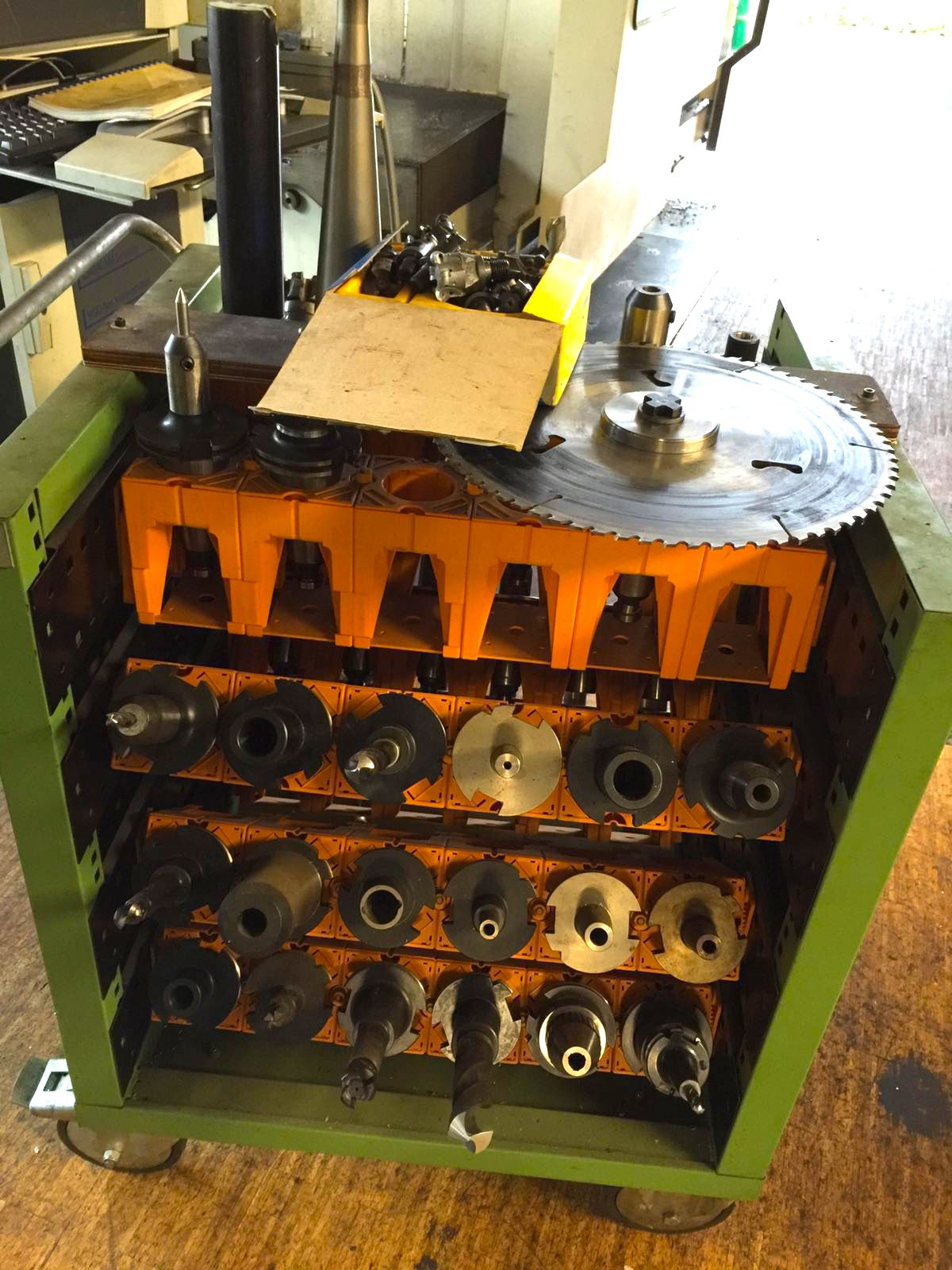

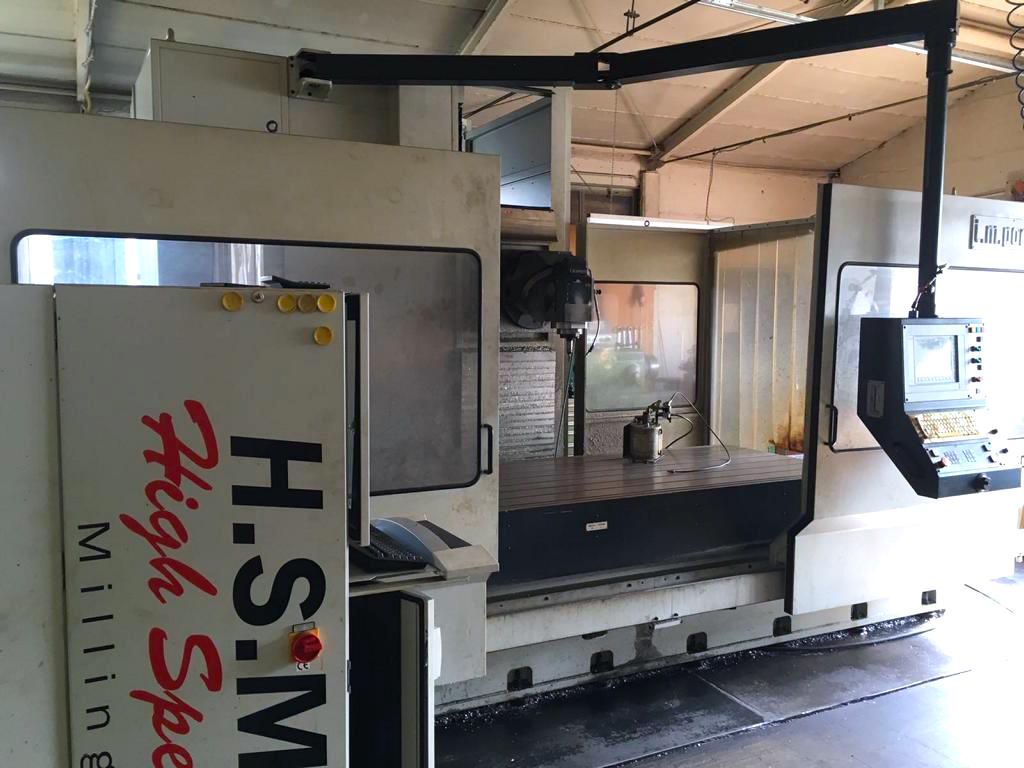

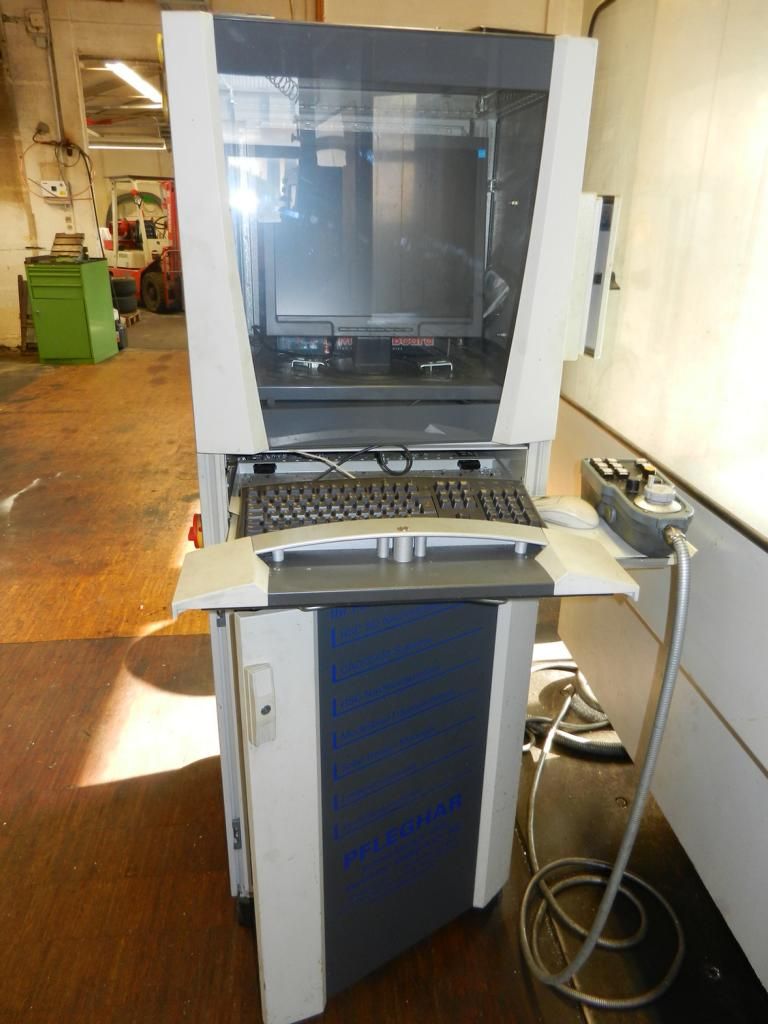

gran quantità di utensili e coni ISO50, n.1 elettromandrino FAEMAT 40.000Rpm con modulo Pfleghar High Speed
Frigorifero
si
Alta pressione
si

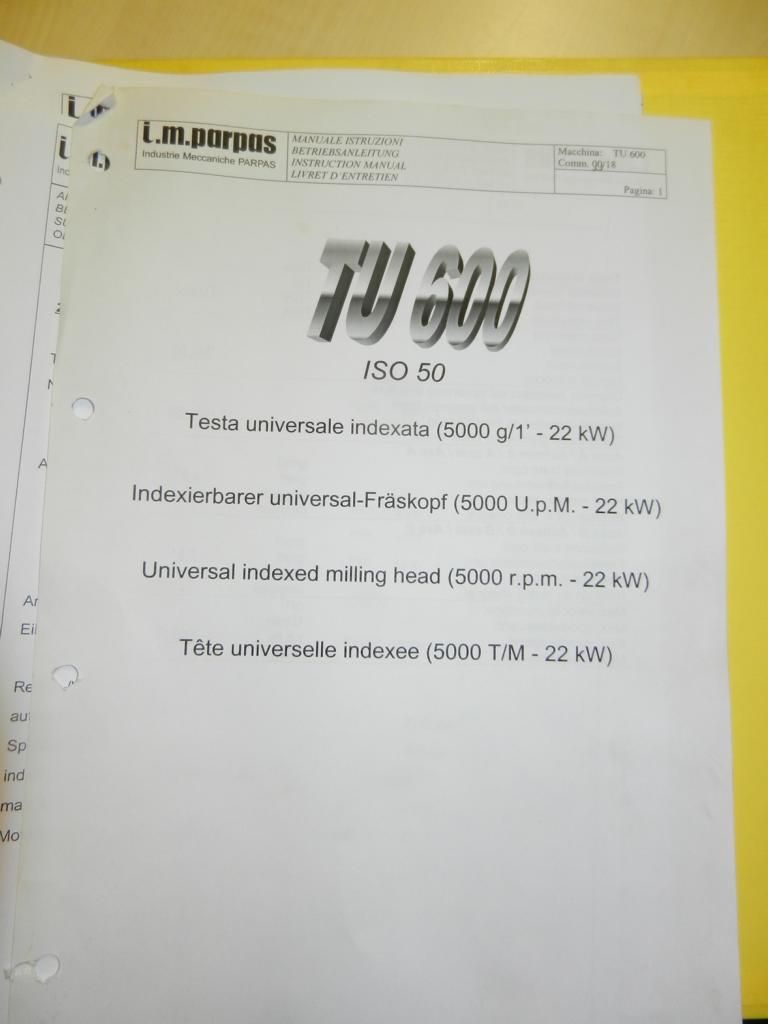

Libri uso e manutenzione
Sì

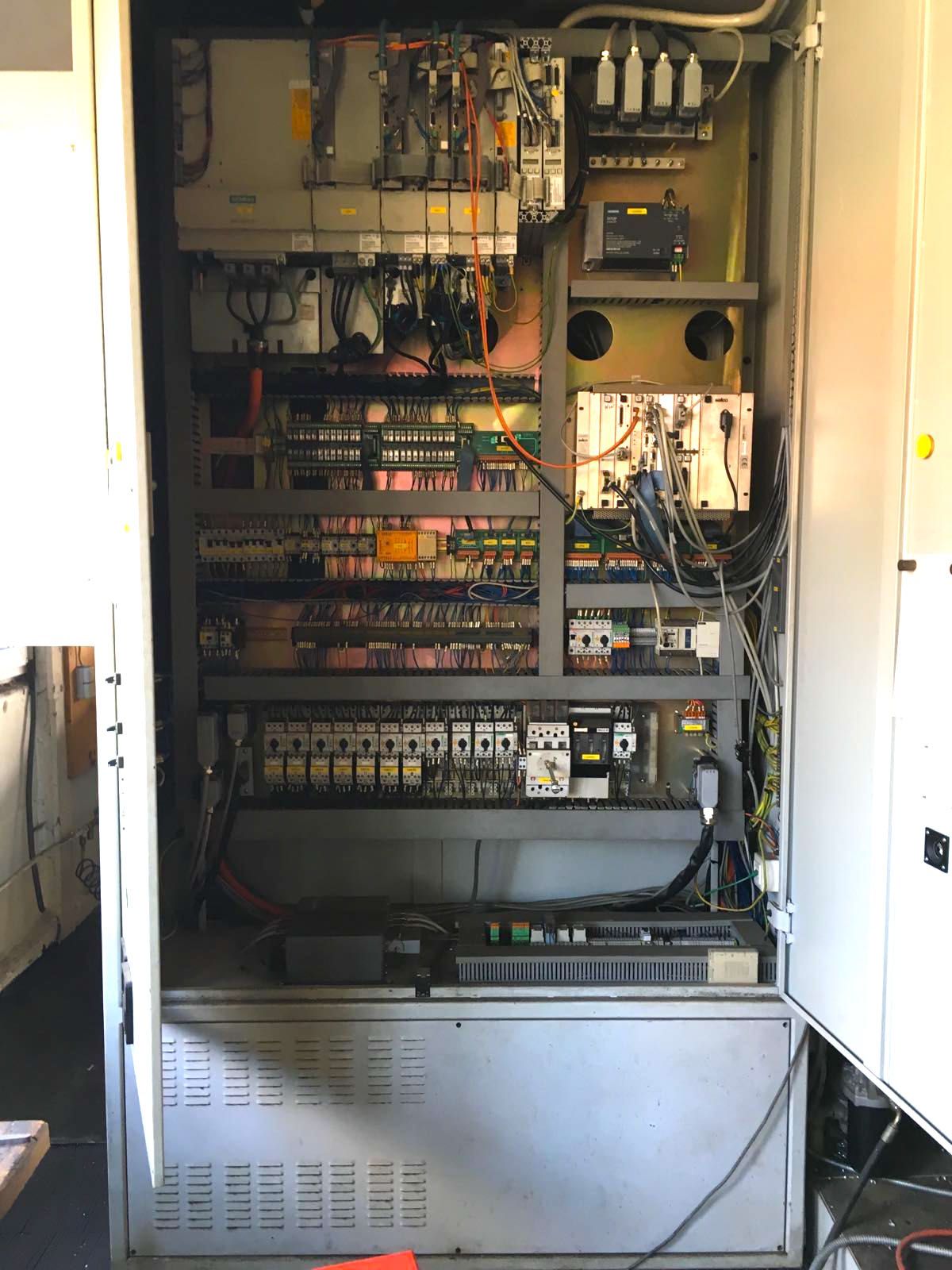

Schemi elettrici
Sì
Certificazione CE
Sì
Carenatura
perimetrale
Disponibilità
pronta
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
