Categoria
Fresatrice
Tipo
banco fisso
Marca
Modello
BTM5A CENTER 3G
Capacità
3000x1550x1200+600 mm118,11x61,02x47,24+23,62 in

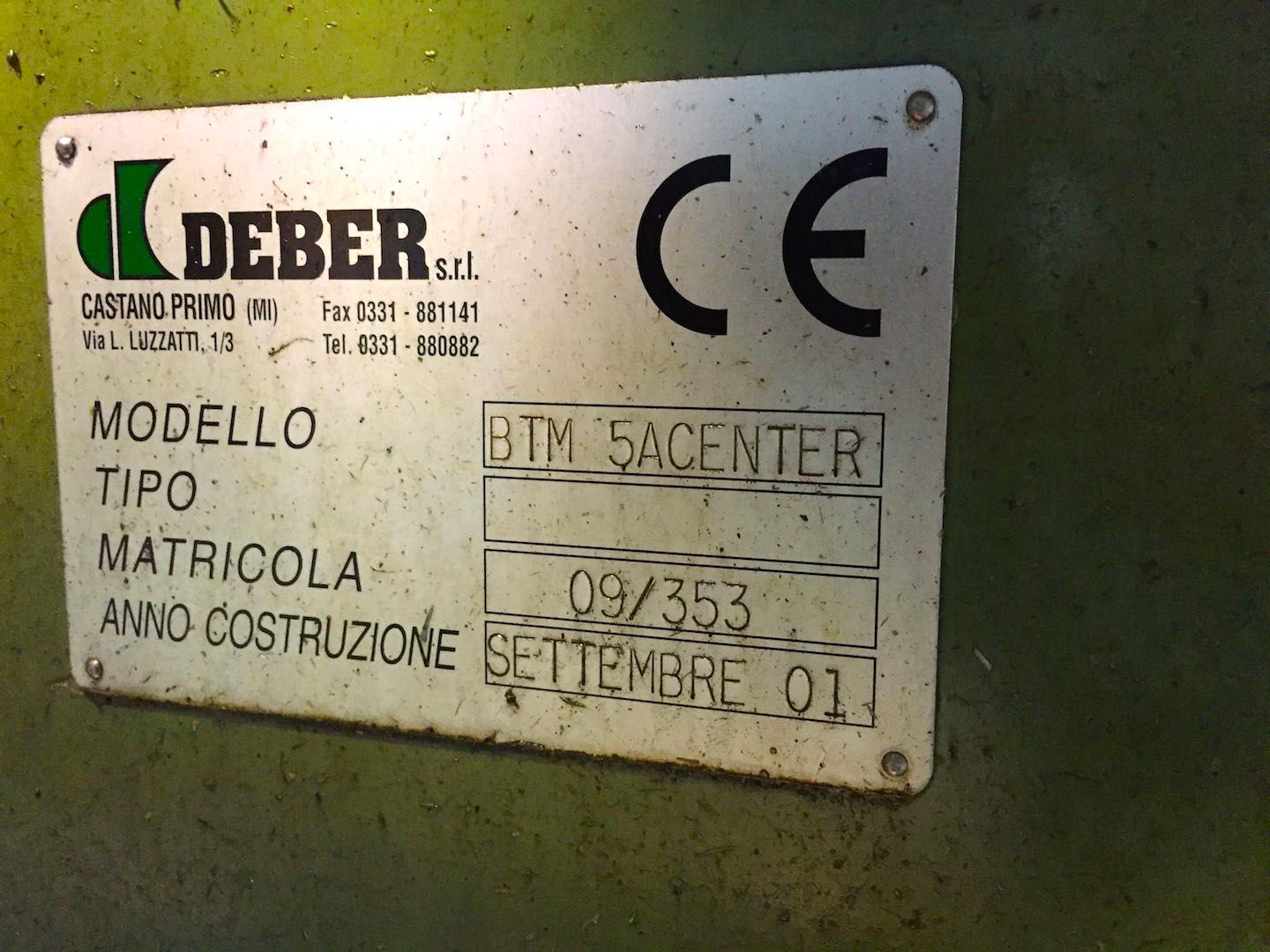

Anno di costruzione
09/2001

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
3000 mm118,11 in
Verticale (Y)
1550 mm61,02 in
Trasversale RAM (Z)
600 mm23,62 in
Tavola (V)
1200 mm47,24 in
CNC
CNC

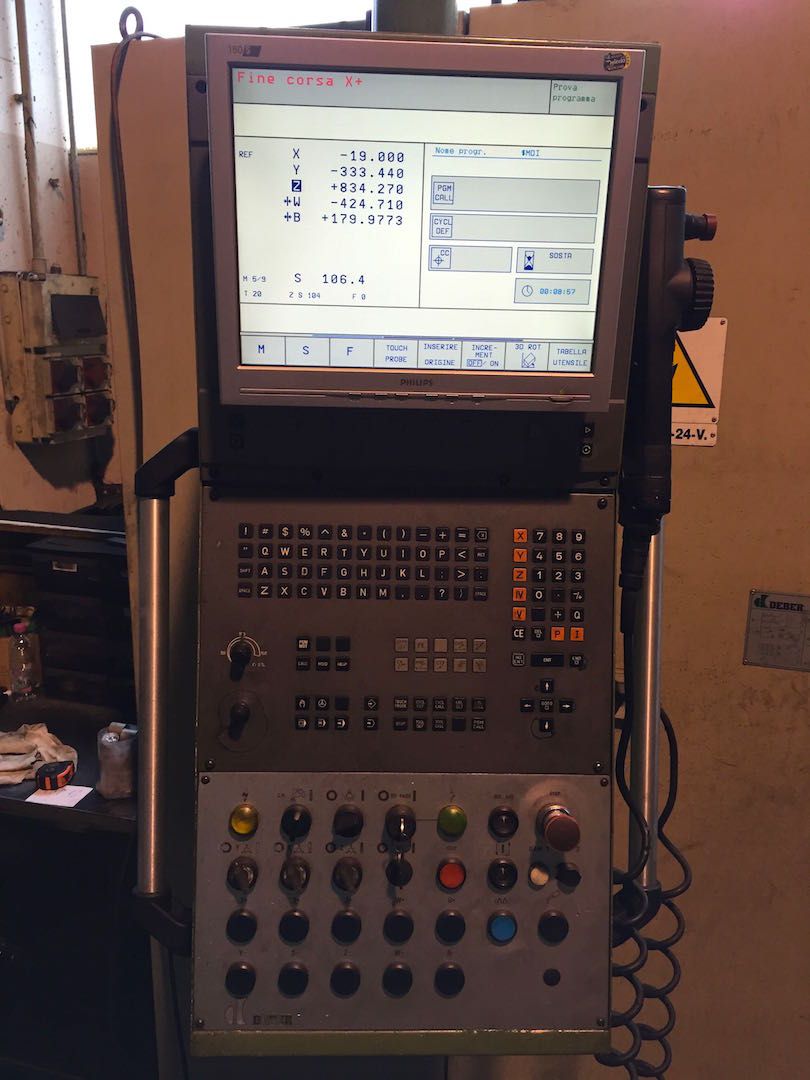

Heidenhain TNC430
Note
volantino remotato HR410
MANDRINO
Potenza mandrino
25 Kw
Cambio gamma
2 gamme automatiche 0-501 Rpm / 501-3000 Rpm
Velocità rotazione
0-3000 Rpm
Cono
ISO50
AVANZAMENTI
Rapido X
8 m/min314,96 ipm
Rapido Y
8 m/min314,96 ipm
Rapido Z
8 m/min314,96 ipm
Rapido V
8 m/min314,96 ipm
X
2 m/min78,74 ipm
Y
2 m/min78,74 ipm
Z
2 m/min78,74 ipm
V
2 m/min78,74 ipm

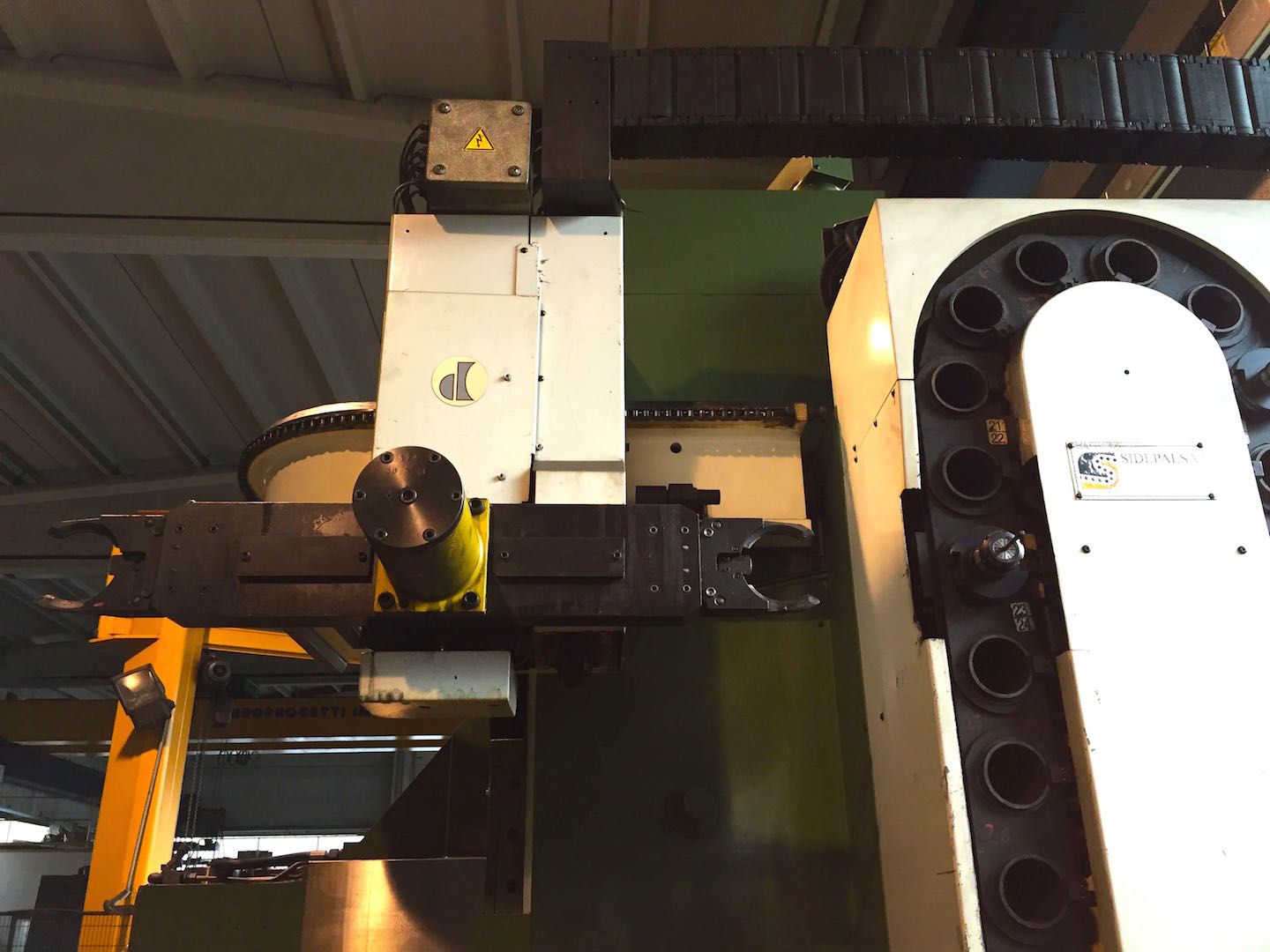

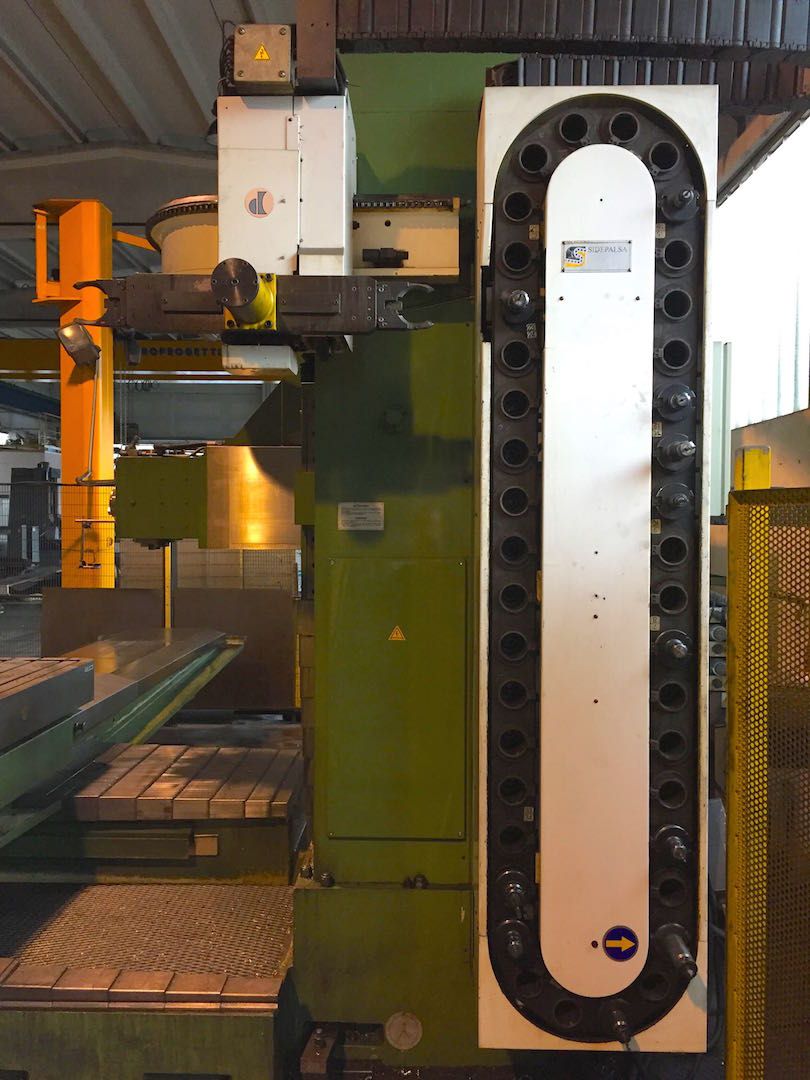

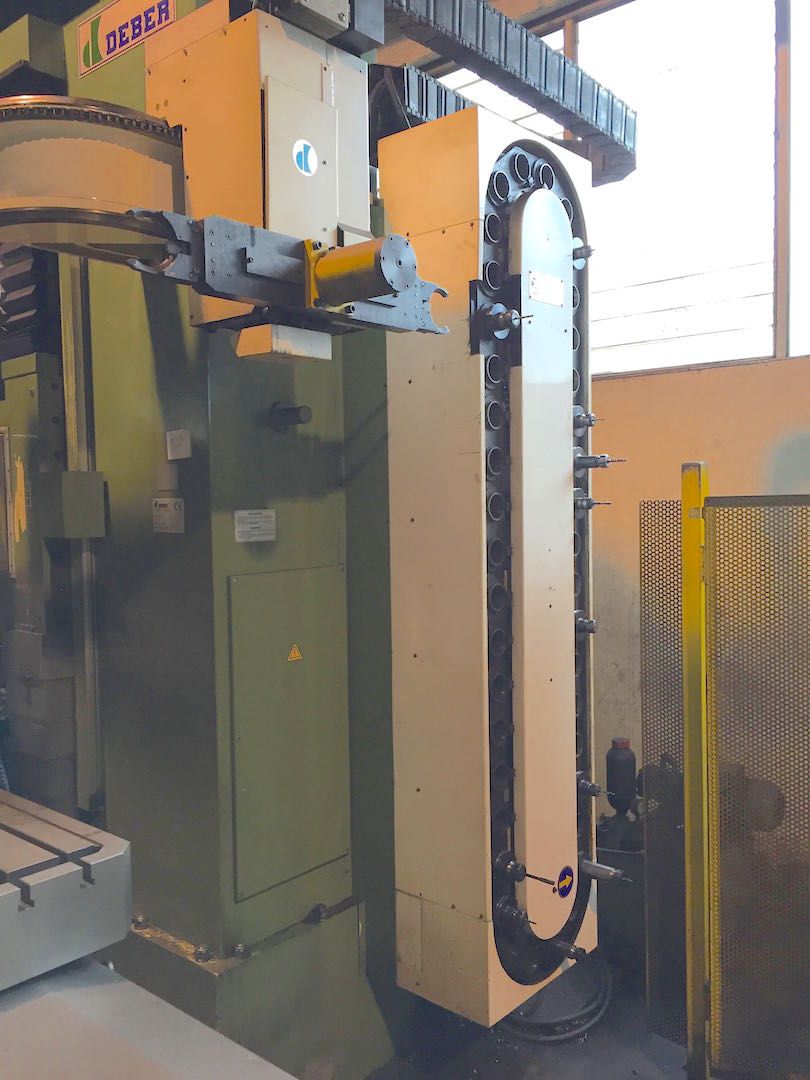

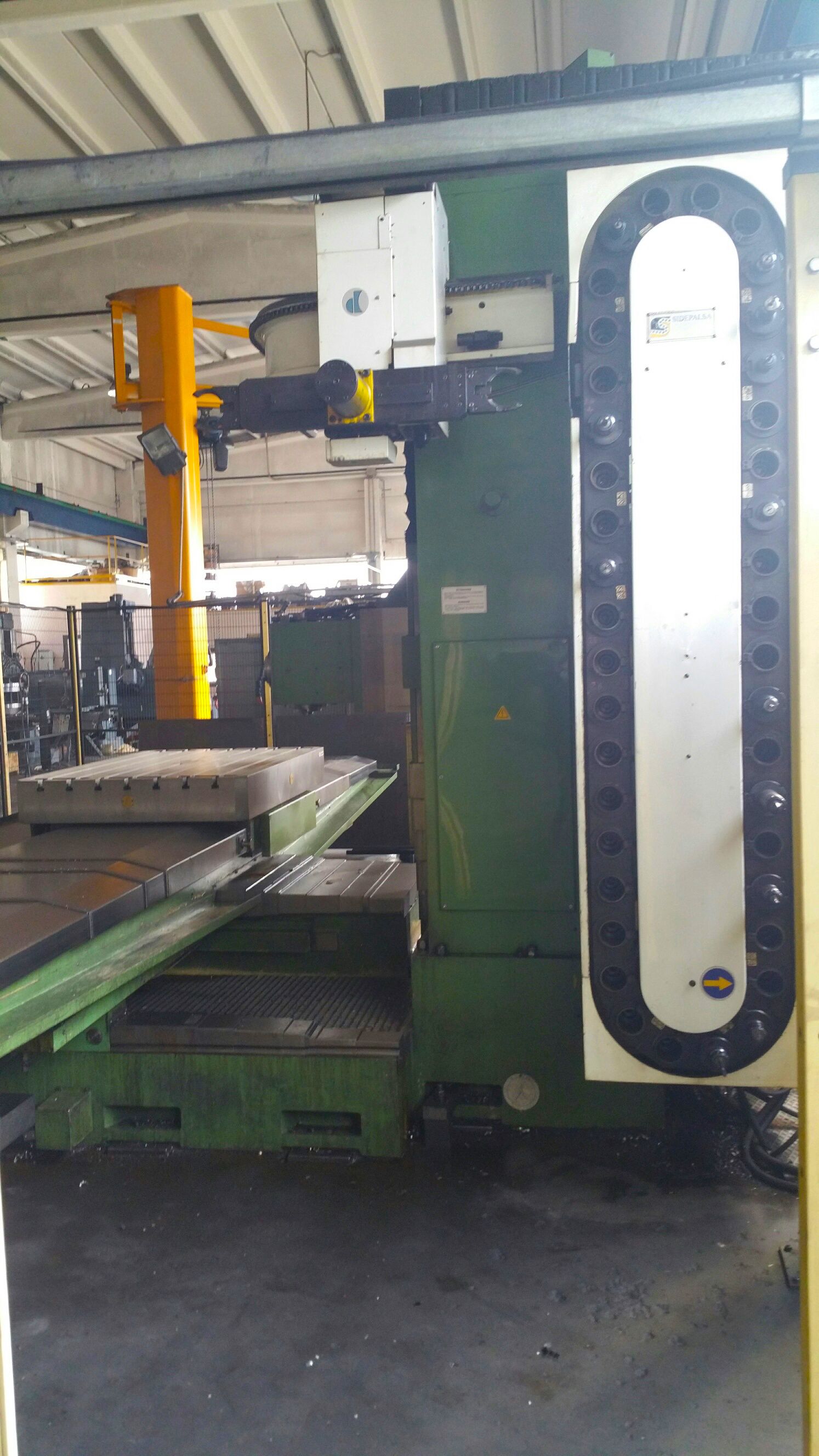

ATC
Postazioni
40
Posizione
scambio in orrizzontale / verticale

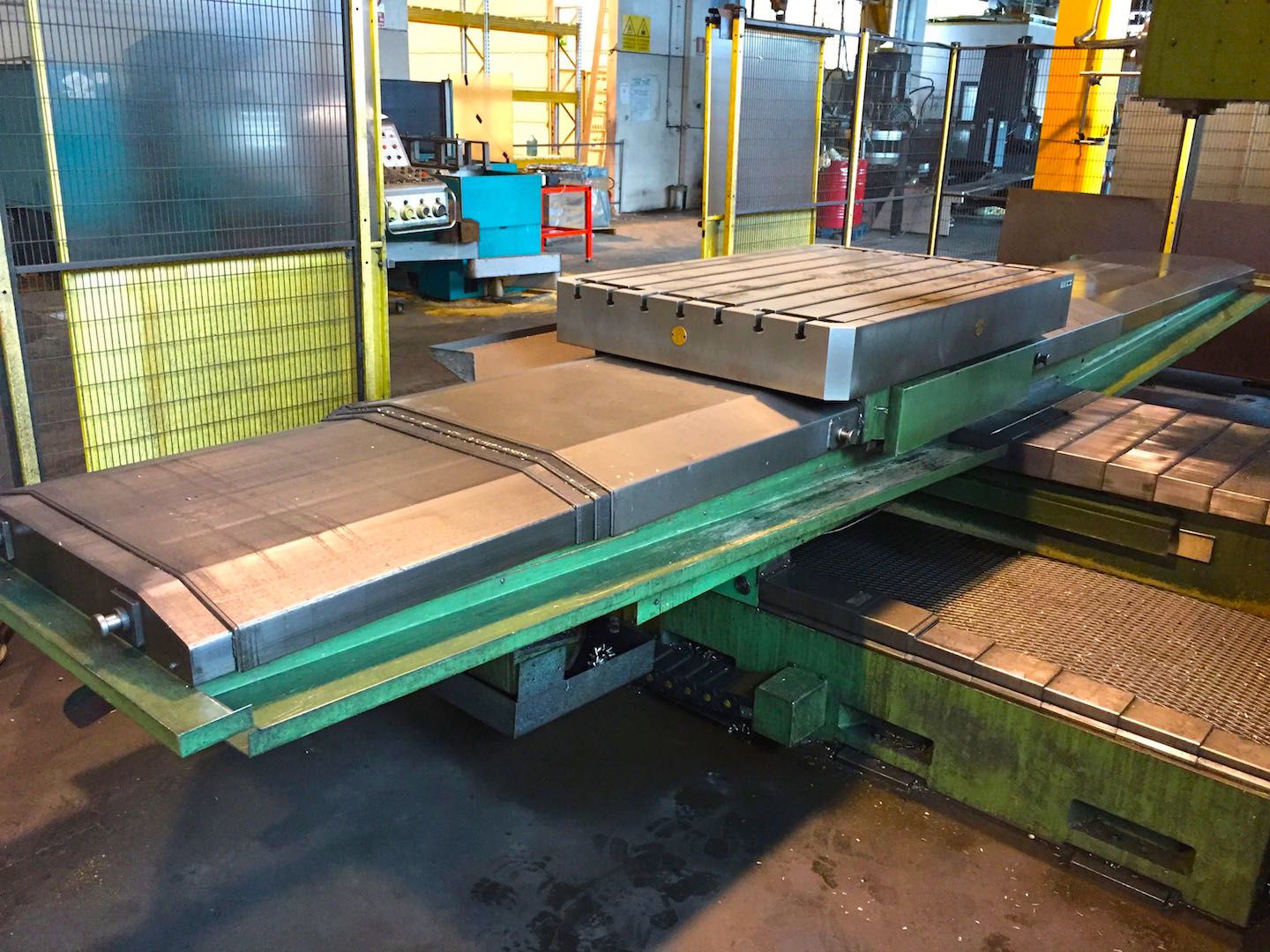

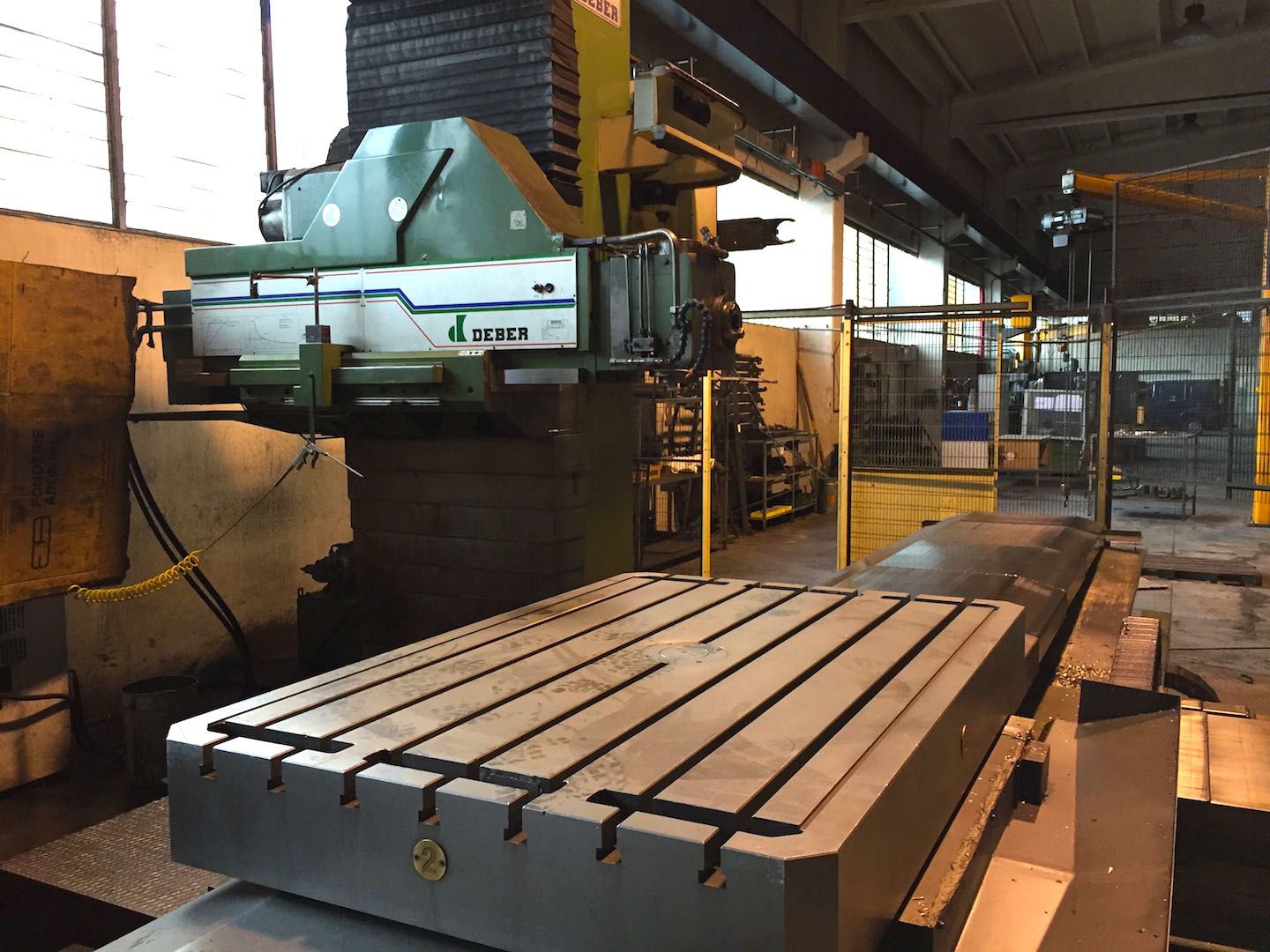

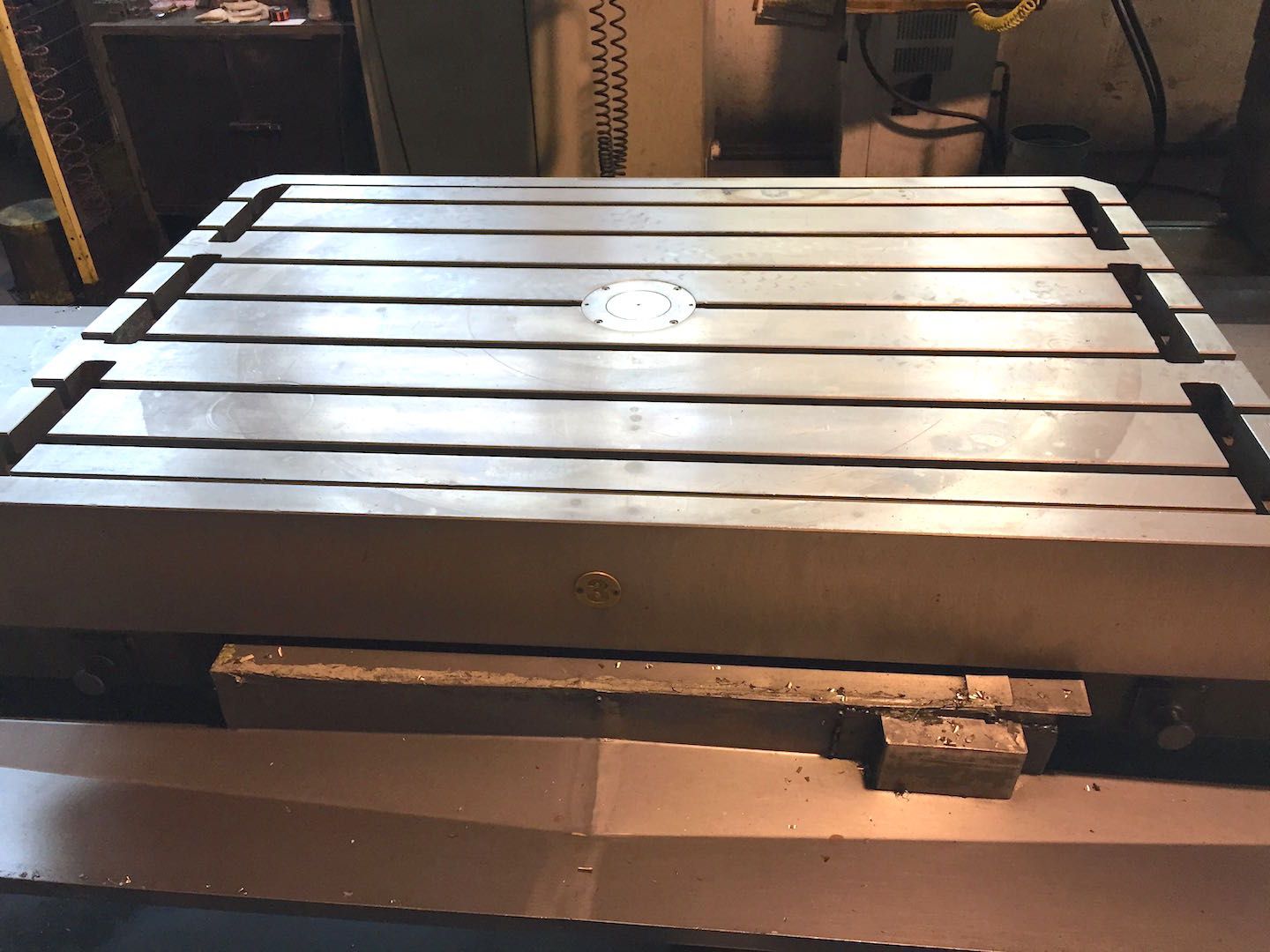

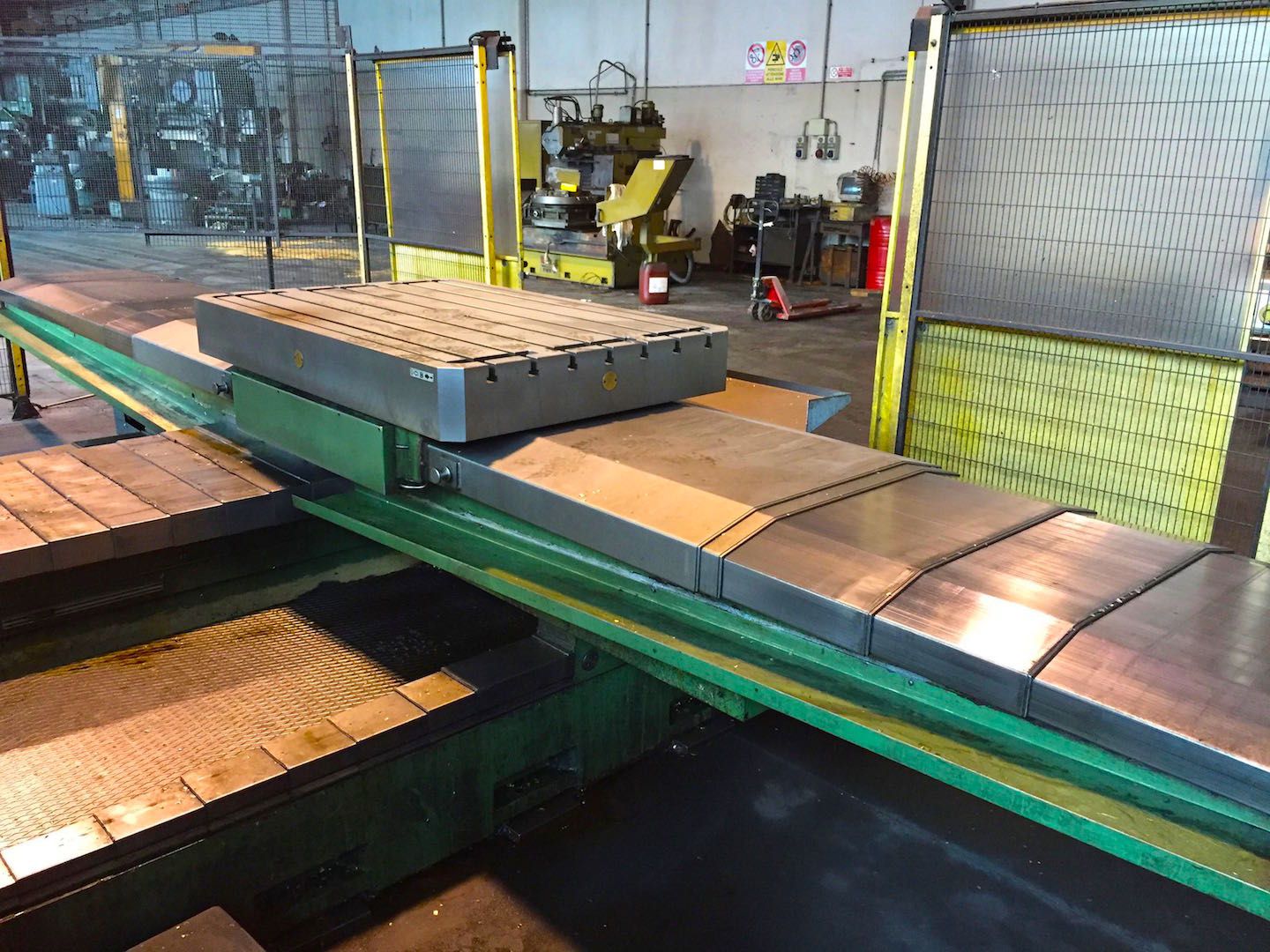

TAVOLA 1
Superficie
1500x1000 mm59,06x39,37 in
Risoluzione (asse B)
0,001 °
Portata
5000 Kg
TESTA 1
Tipo
TMO20 Ortogonale bimandrino
Cono mandrino
ISO50
Velocità max
2000 Rpm
Note
rotazione manuale su asse orizzontale
PIANO D’ANCORAGGIO
Portata
5000 Kg/mq
Note
tavola in continua
Dimensione (LxWxH)
1500x1000 mm59,06x39,37 in
Numero cave a T
7x18mm
EXTRA
Peso totale macchina
24000 Kg
Frigorifero
BATA CRIO3
Libri uso e manutenzione
Schemi elettrici
Certificazione CE
Carenatura
cabinatura perimetrale
Visibile in funzione
si
Disponibilità
pronta
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
