Categoria
Centro di lavoro
Tipo
verticale a montante mobile
Marca
Modello

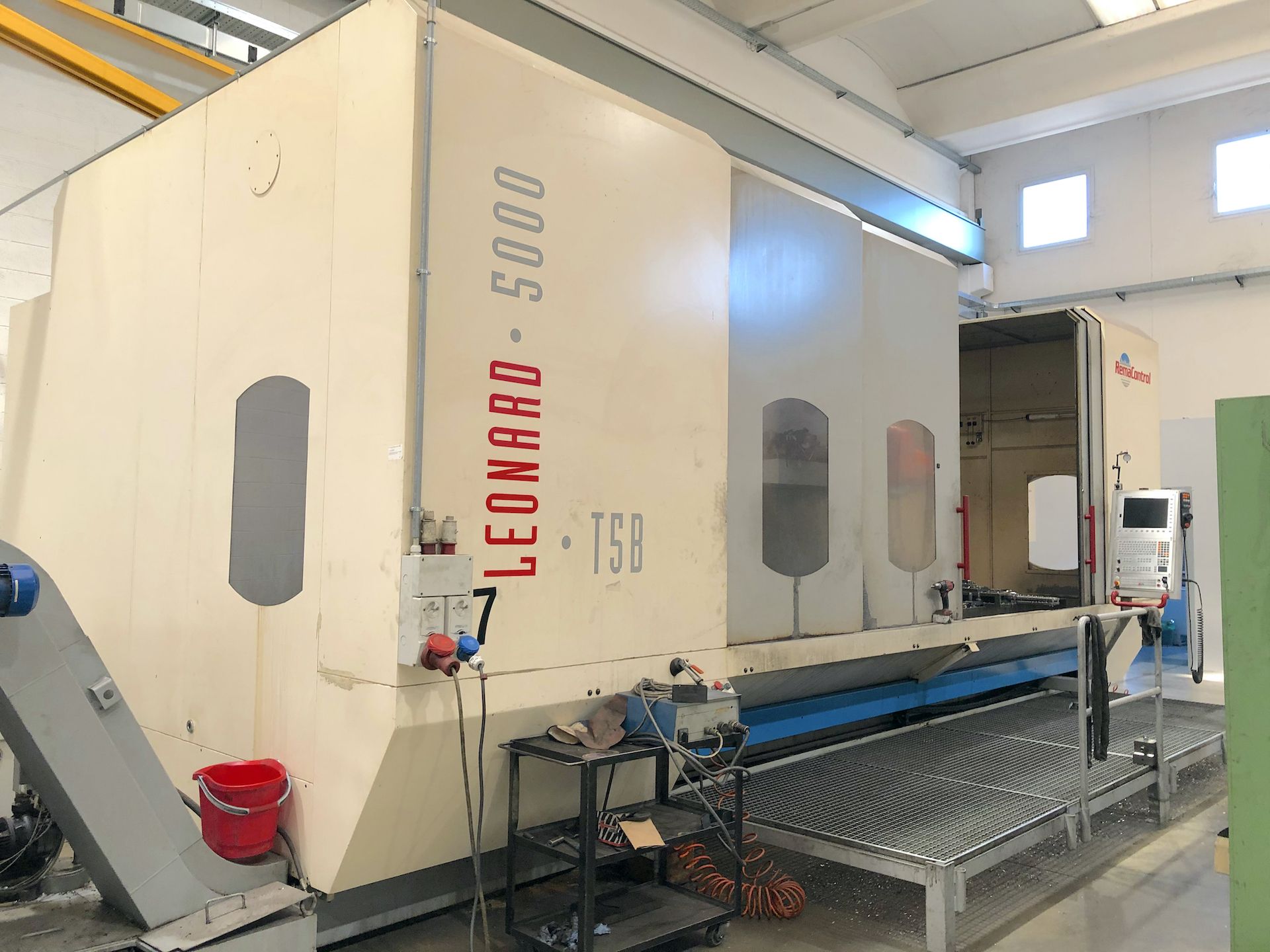

LEONARD 5000 T5B
Capacità
5000x1000x1000 mm196,85x39,37x39,37 in
Anno di costruzione
2008
Anno di revisione
Retrofitting Heidenhain 2018
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
5000 mm196,85 in
Verticale (Y)
1000 mm39,37 in
Trasversale (Z)
1000 mm39,37 in
MANDRINO
Potenza mandrino
24 Kw
Velocità rotazione
6000 Rpm
Coppia
175 Nm
Cono
HSK63A
Note
air blast
AVANZAMENTI
Rapido X
40 m/min1.574,80 ipm
Rapido Y
50 m/min1.968,50 ipm
Rapido Z
50 m/min1.968,50 ipm
TESTA 1
Tipo
T5B
Cono mandrino
HSK63A
Asse A
+/- 115 °
Asse C
+/- 190 °
Coppia max
175 Nm
Velocità max
6000 Rpm
Potenza max
24 Kw
Refrigerante
30 Bar interni
Note

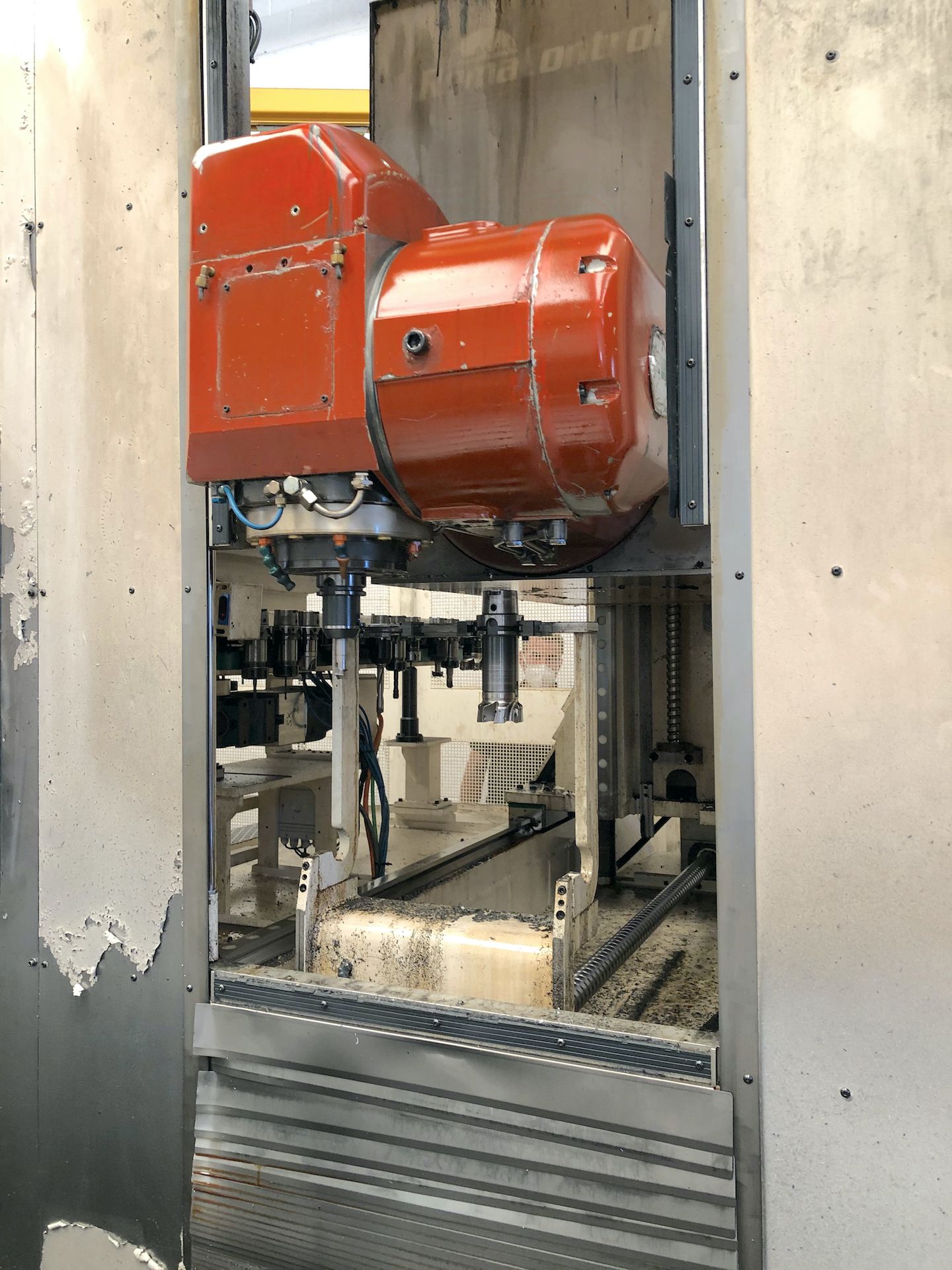

La macchina è dotata di una testa birotativa con motori coppia e movimento in continuo dei due assi. Gli assi possono essere bloccati oleodinamicamente per lavorazioni gravose. Grazie a questo tipo di testa, è possibile lavorare 4 lati di particolari anche grandi senza movimentarli

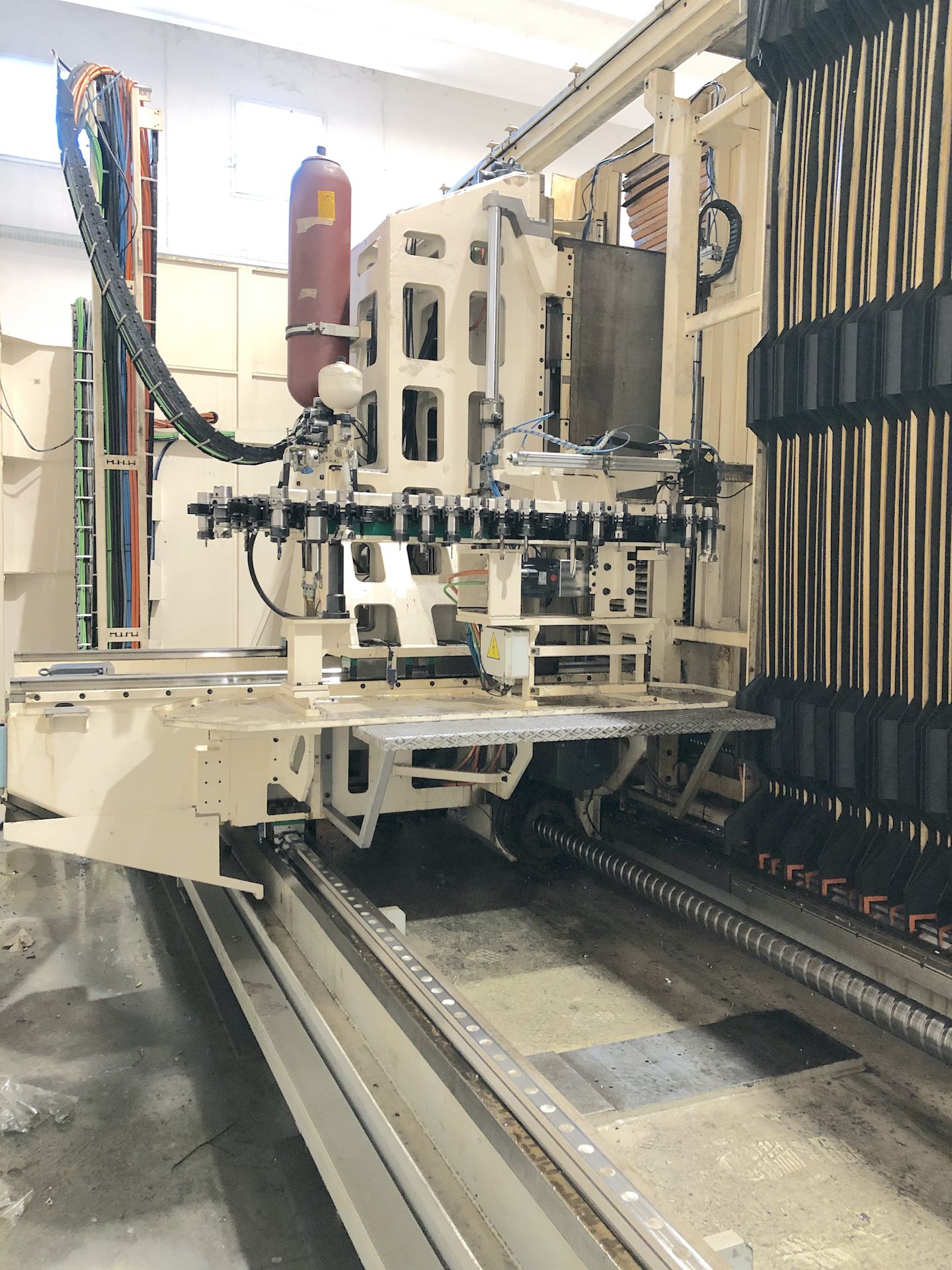

ATC
Postazioni
40
Diam max utensile
80 mm3,15 in
Diam max con posti adiacenti liberi
140 mm5,51 in
Lunghezza max utensile
300 mm11,81 in
Peso max utensile
8 Kg
Attacco utensile
HSK63A
CNC
CNC
Heidenhain TNC640
Sistema di misura
righe ottiche
EXTRA
Certificazione CE
Sì
Schemi elettrici
Sì
Libri uso e manutenzione
Sì
Alta pressione
30 Bar
Peso totale macchina
19000 Kg
Accessori a corredo

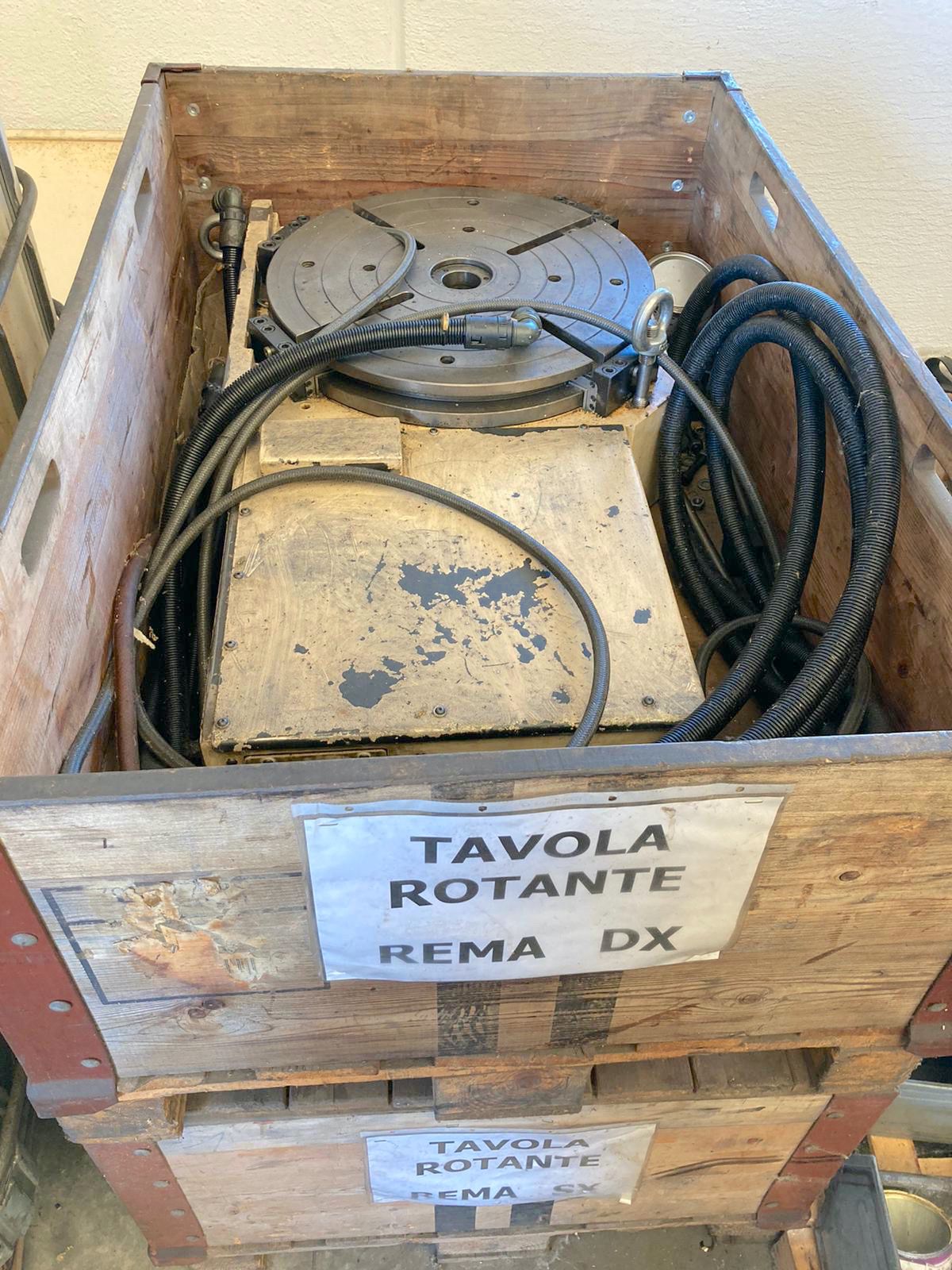

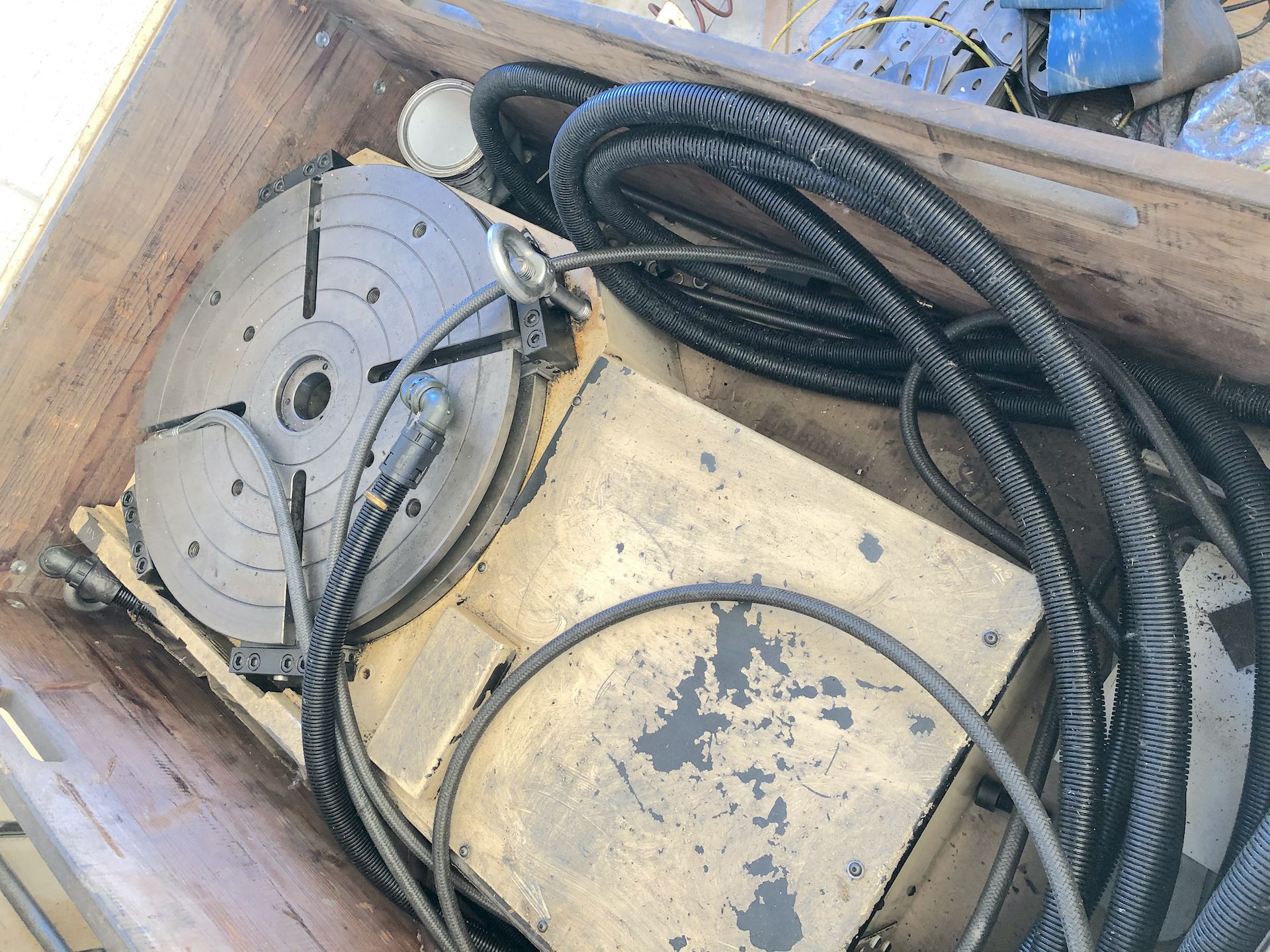

n.2 Tavole ø600mm, sonda MARPOSS E86, maschiatura rigida, air blast
Tastatore Pezzo
MARPOSS E86
Carenatura
integrale
Evacuatore trucioli
si
Disponibilità
pronta
Principali interventi/aggiornamenti effettuati sulla macchina
Retrofitting CNC con Heidenhain 640 nel 2018
Ingombri Macchina
8500x3890x3465 mm334,65x153,15x136,42 in
Tavola
5300x820mm
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
