Categoria
Centro di lavoro
Tipo
orizzontale
Marca
Modello

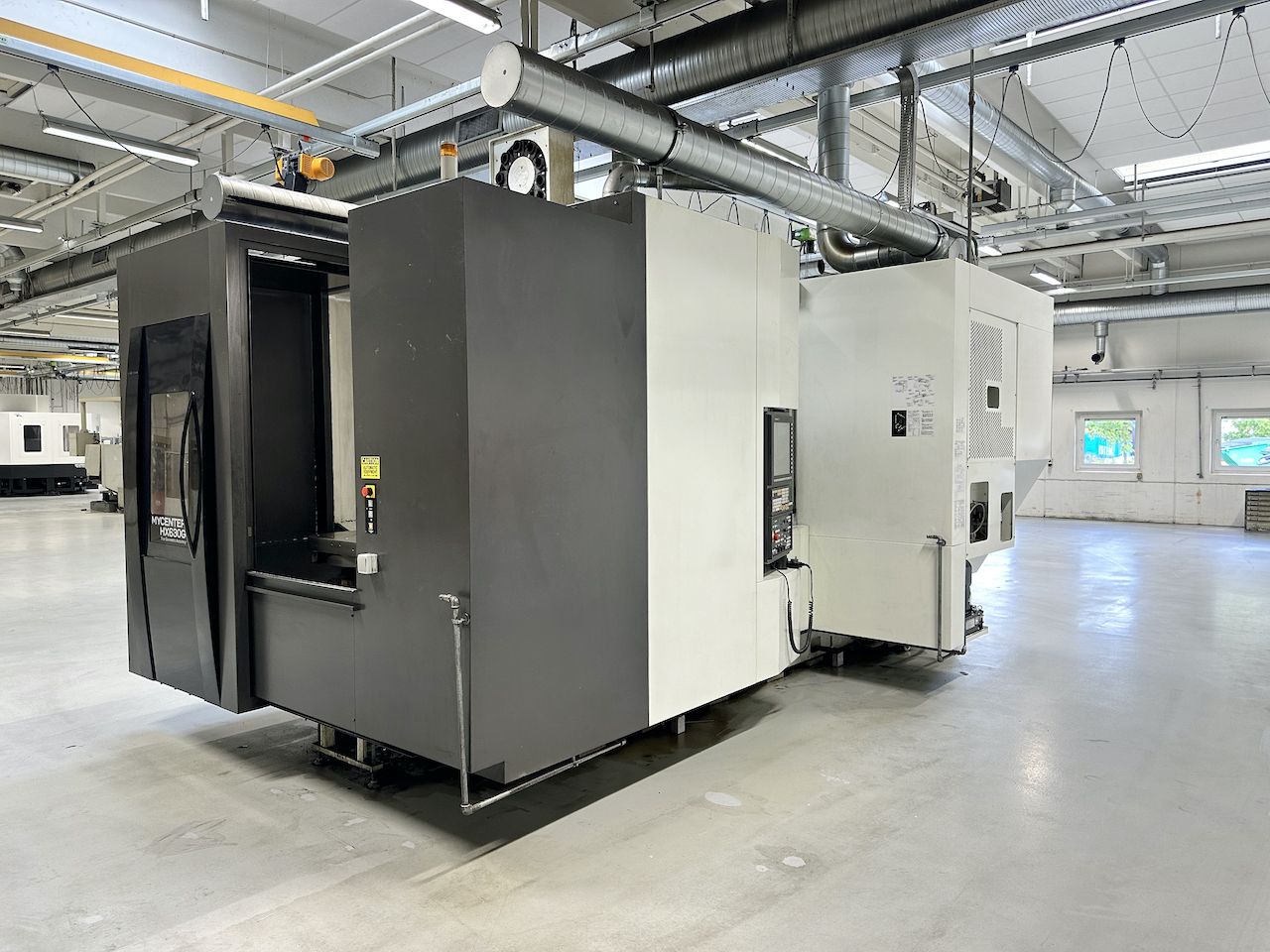

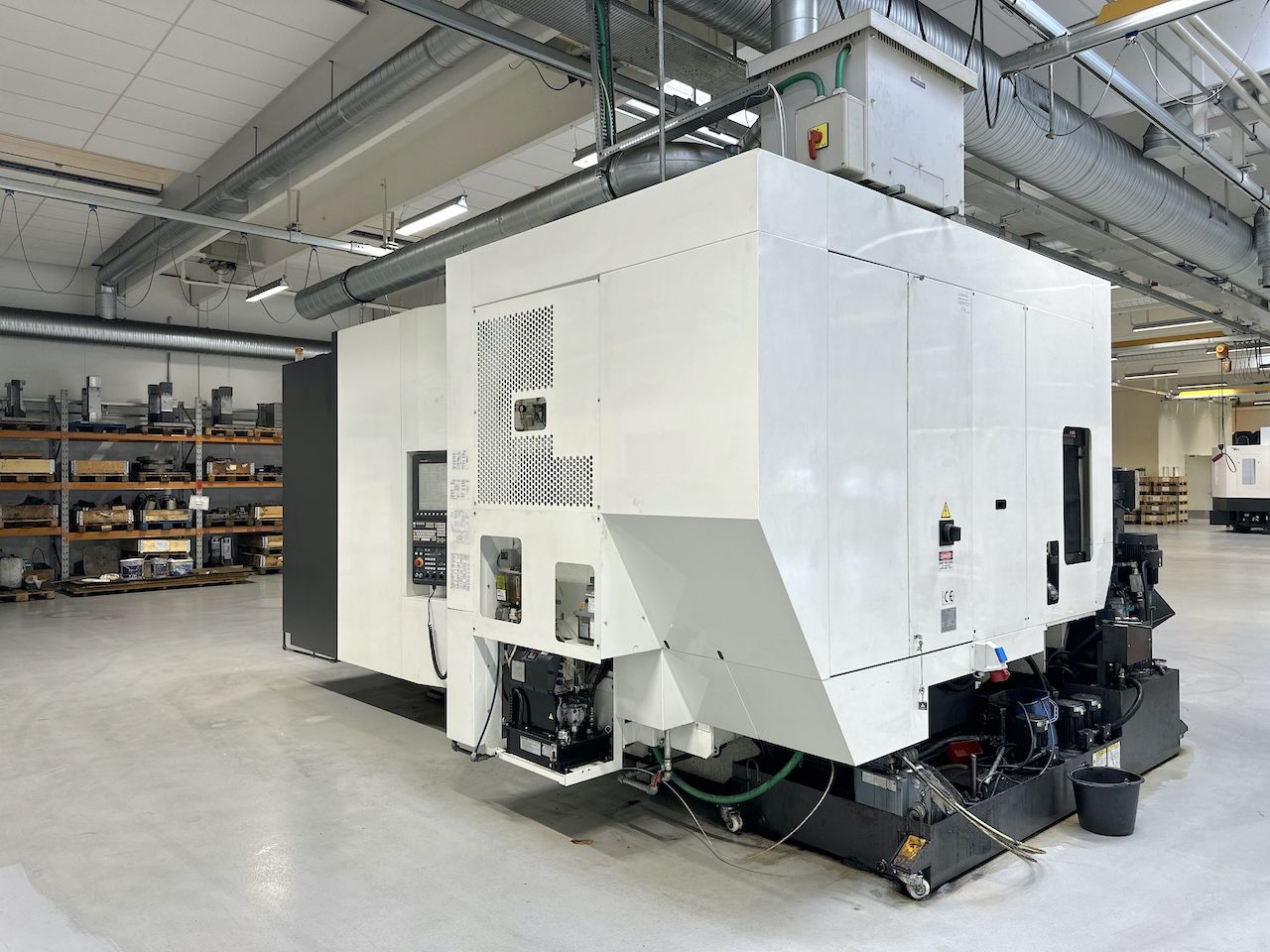

HX630G
Capacità
1100x920x1050mm / ø1080x1300 mm43,31x36,22x41,34mm / ø42,52x51,18 in
Anno di costruzione
11/2016 (prima installatione 2018)
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1100 mm43,31 in
Verticale (Z)
1050 mm41,34 in
Trasversale (Y)
920 mm36,22 in
Tavola (B)
0,001 °
Dimensioni pezzo max
ø1080x1300 mmø42,52x51,18 in
Note
Patented twin ballscrew and dual feedback technology in X, Y & Z axes
CNC
Note
67 Million pulse encoder technology with 8,192 block look-ahead processing speeds

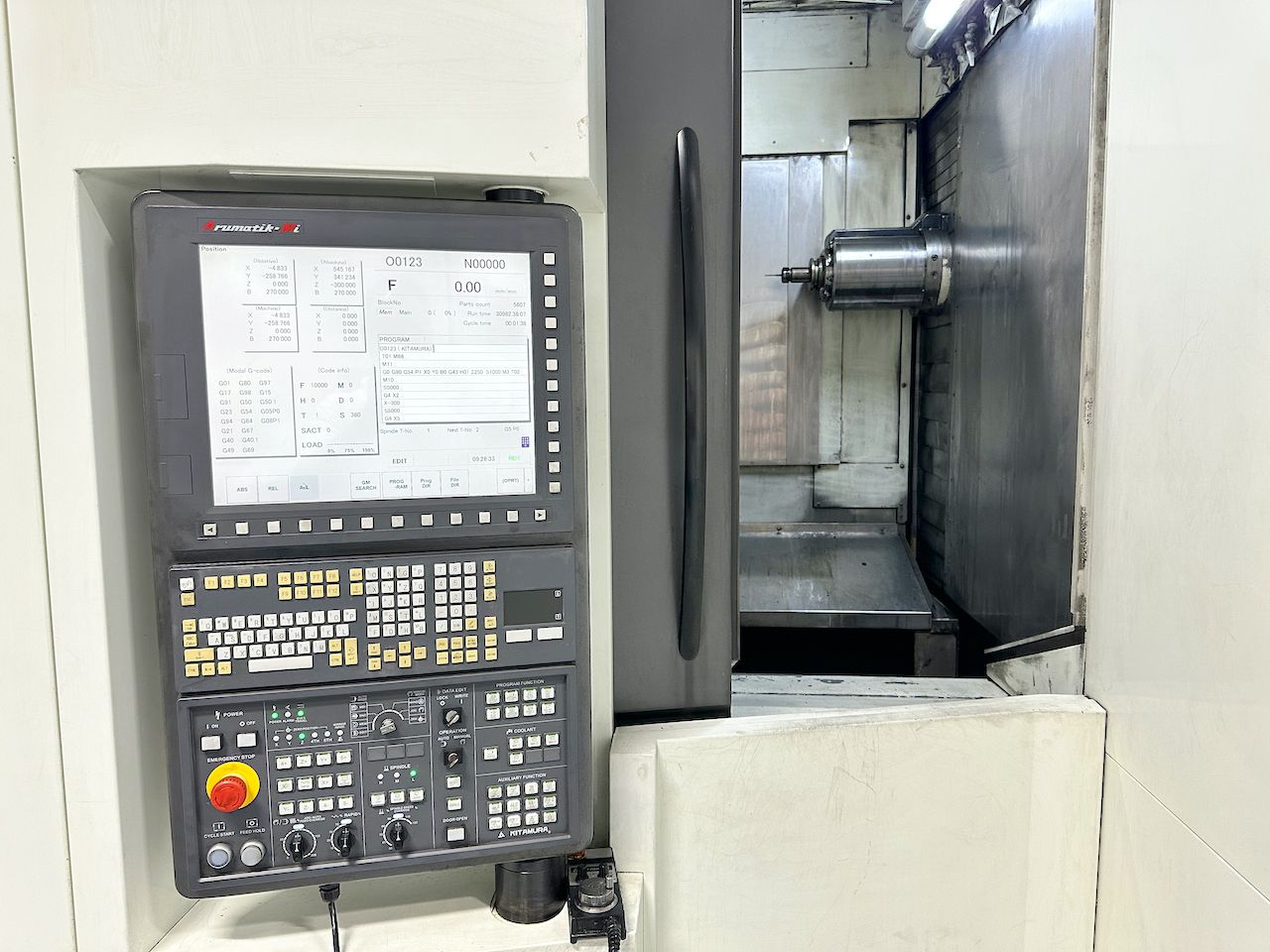

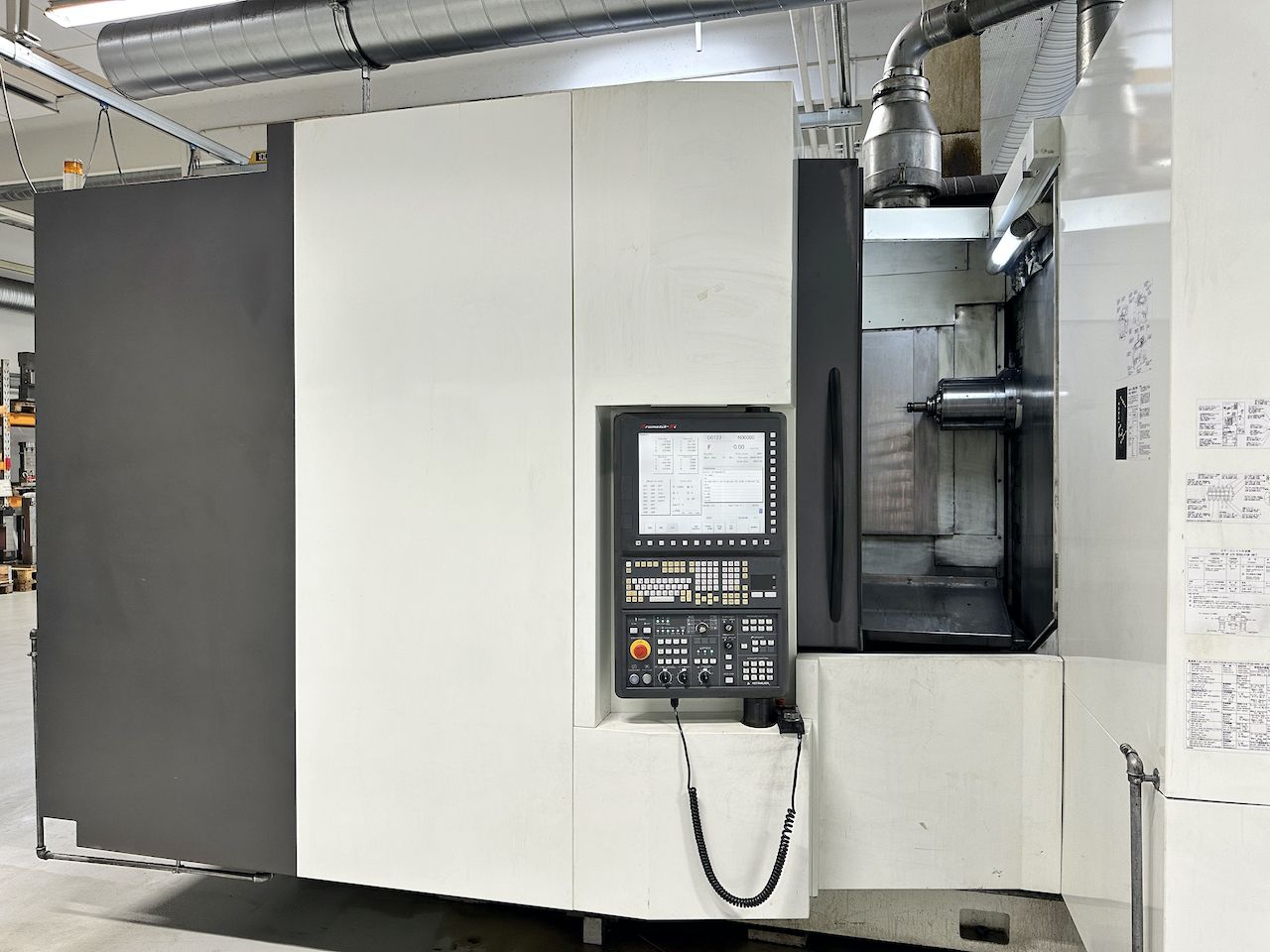

CNC
Arumatik-Mi
MANDRINO
Potenza mandrino
40 Kw
Cambio gamma
Gear Drive - 4 step
Velocità rotazione
35 - 12000 Rpm
Coppia
585,9 Nm
Cono
BT50
Trasmissione mandrino
Gear driven
Refrigerante interno
15 Bar
AVANZAMENTI
Rapido Y
60 m/min2.362,20 ipm
Rapido Z
60 m/min2.362,20 ipm
Rapido B
33,3 Rpm
X
60 m/min2.362,20 ipm
Y
60 m/min2.362,20 ipm
Z
60 m/min2.362,20 ipm
Rapido X
60 m/min2.362,20 ipm
Note
Induction hardened solid box guideways with linear scale feedback on all axes with twin ballscrew design in X ,Y & Z axes.

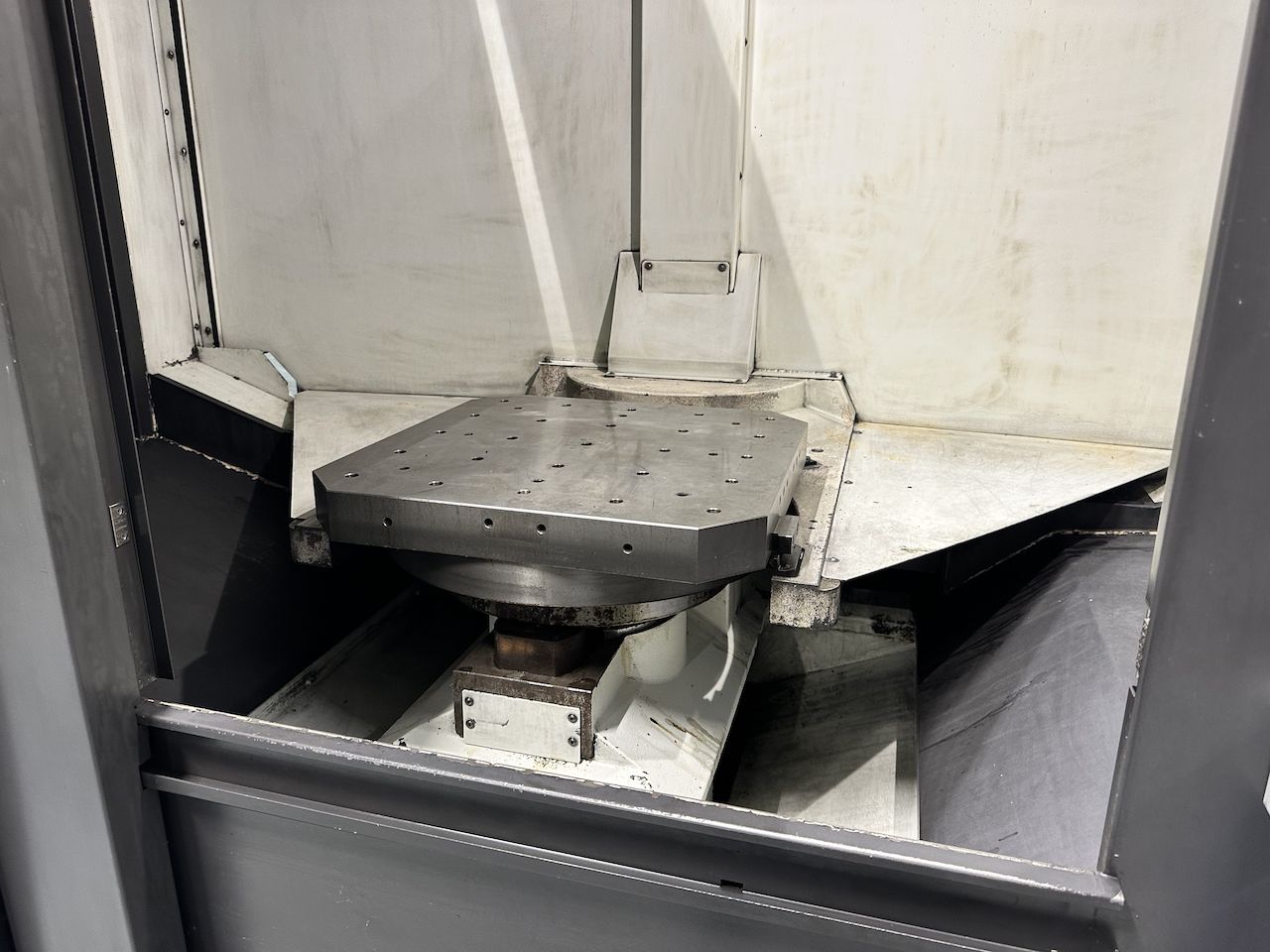

TAVOLA
Dimensione (LxWxH)
630x630 mm24,80x24,80 in
Portata
1500 Kg
Risoluzione (asse B)
0,001 °
SISTEMA CAMBIO PALLET (APC)
Numero pallet
2
Stazioni di carico
1
Superficie pallet
630x630 mm24,80x24,80 in
Portata
1500 Kg
Tempo cambio pallet
14,7 sec
ATC

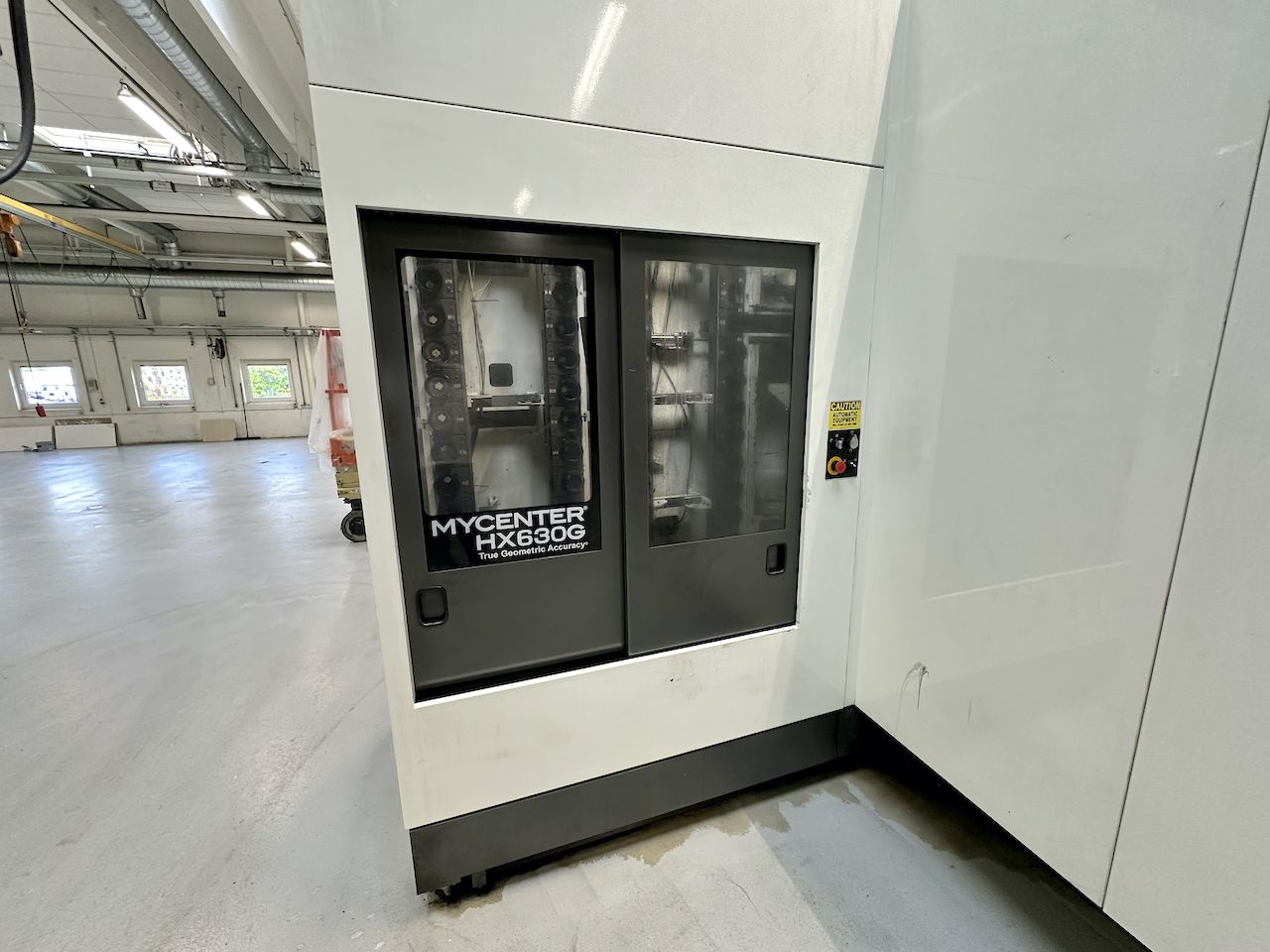

Postazioni
112
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
320 mm12,60 in
Lunghezza max utensile
650 mm25,59 in
Peso max utensile
30 Kg
Attacco utensile
BT50
Tempo cambio utensile
2,1 sec.
EXTRA
Peso totale macchina
≈ 21.000 Kg
Ingombri Macchina
≈4134x5760x3513 mm≈162,76x226,77x138,31 in
Alta pressione
CTS
Presetting Utensili
si
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Accessori a corredo

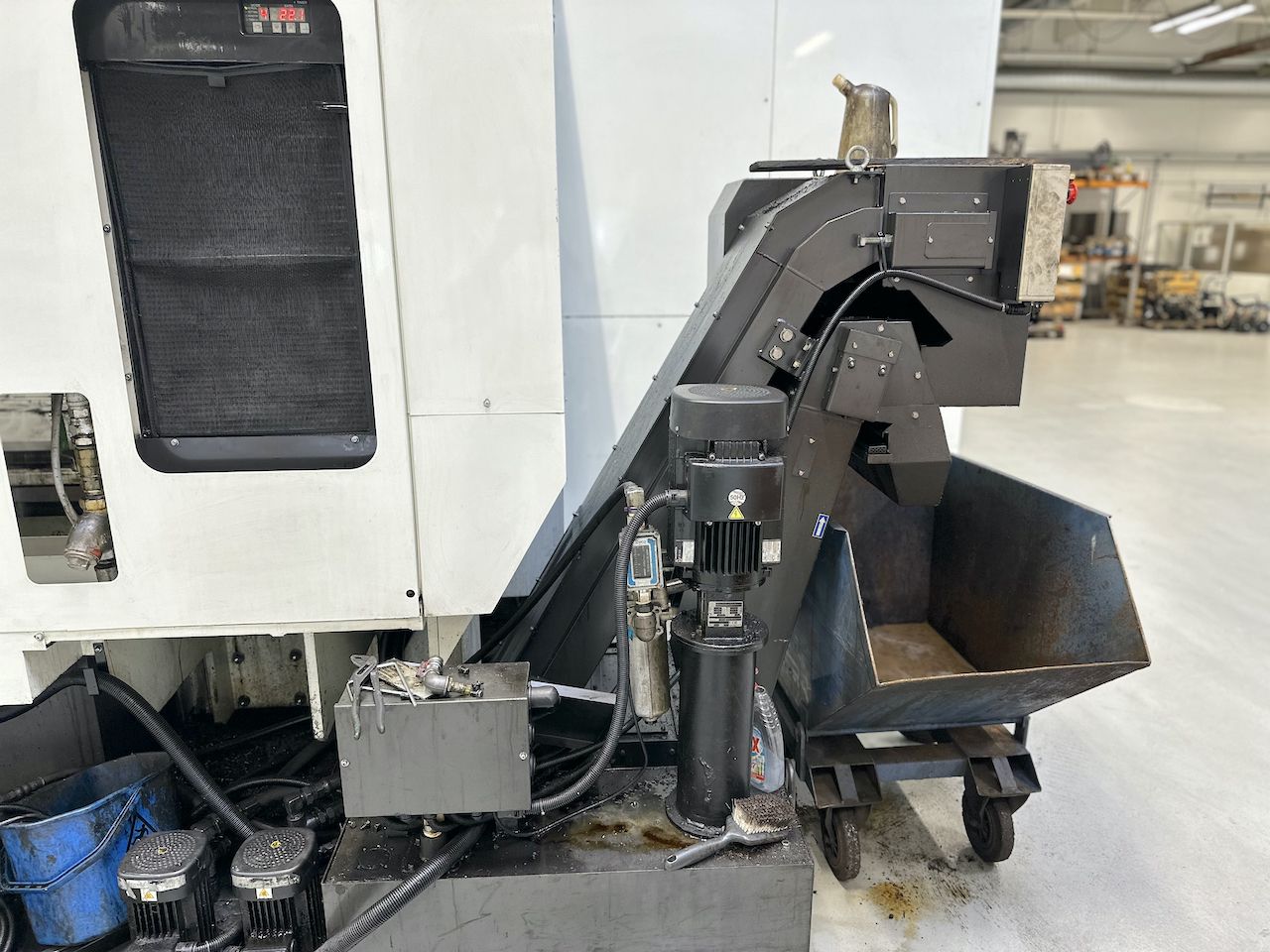

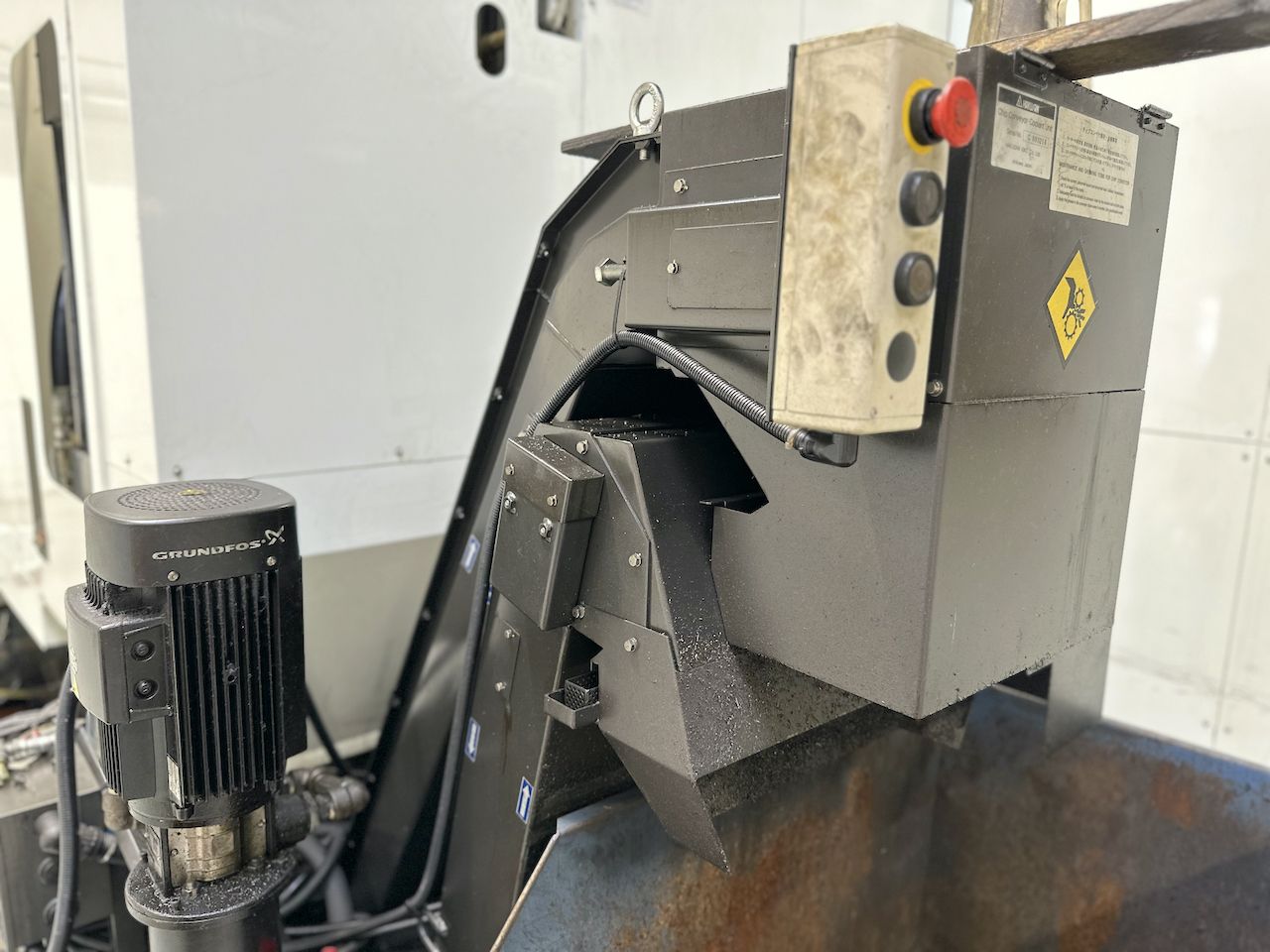

Dual Deck chip conveyor
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
