Categoria
Centro di lavoro
Tipo
orizzontale
Marca

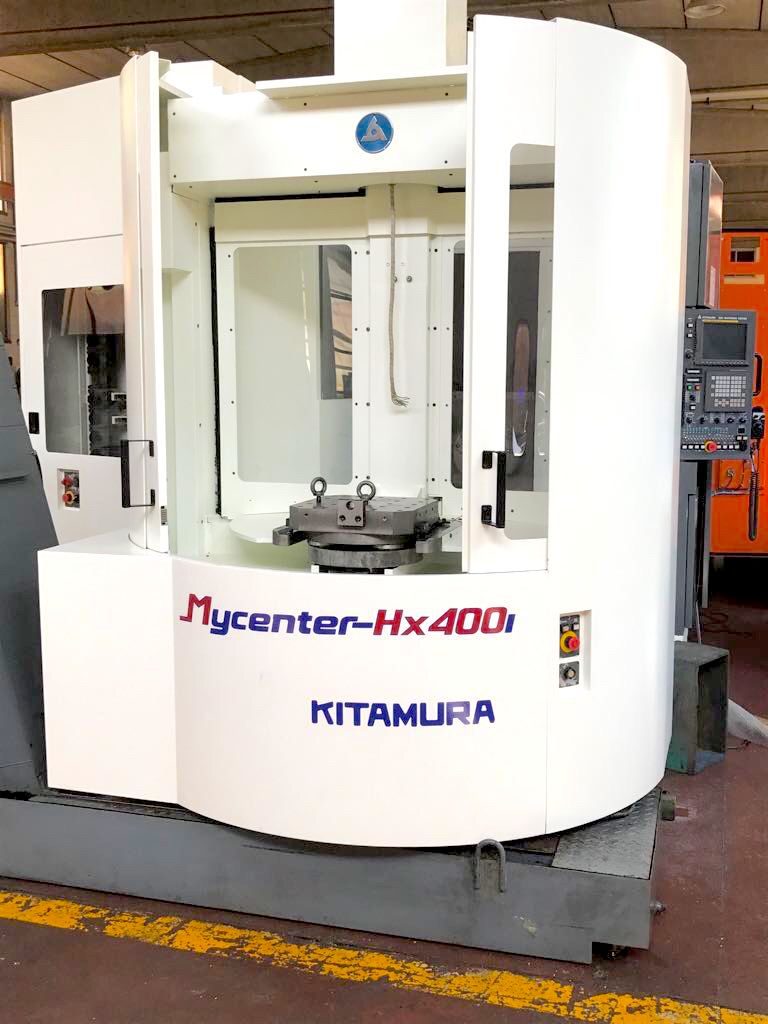

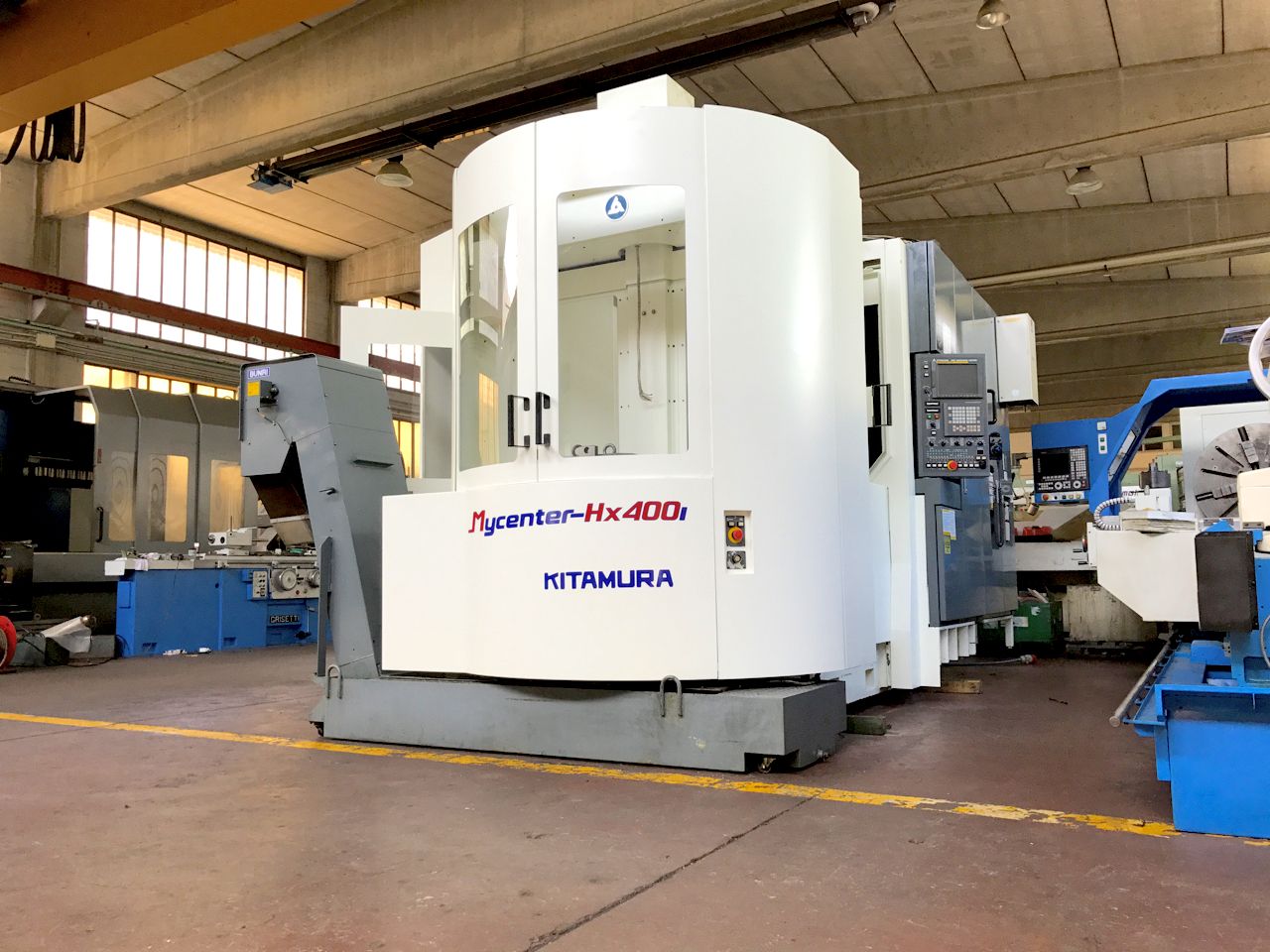

Modello

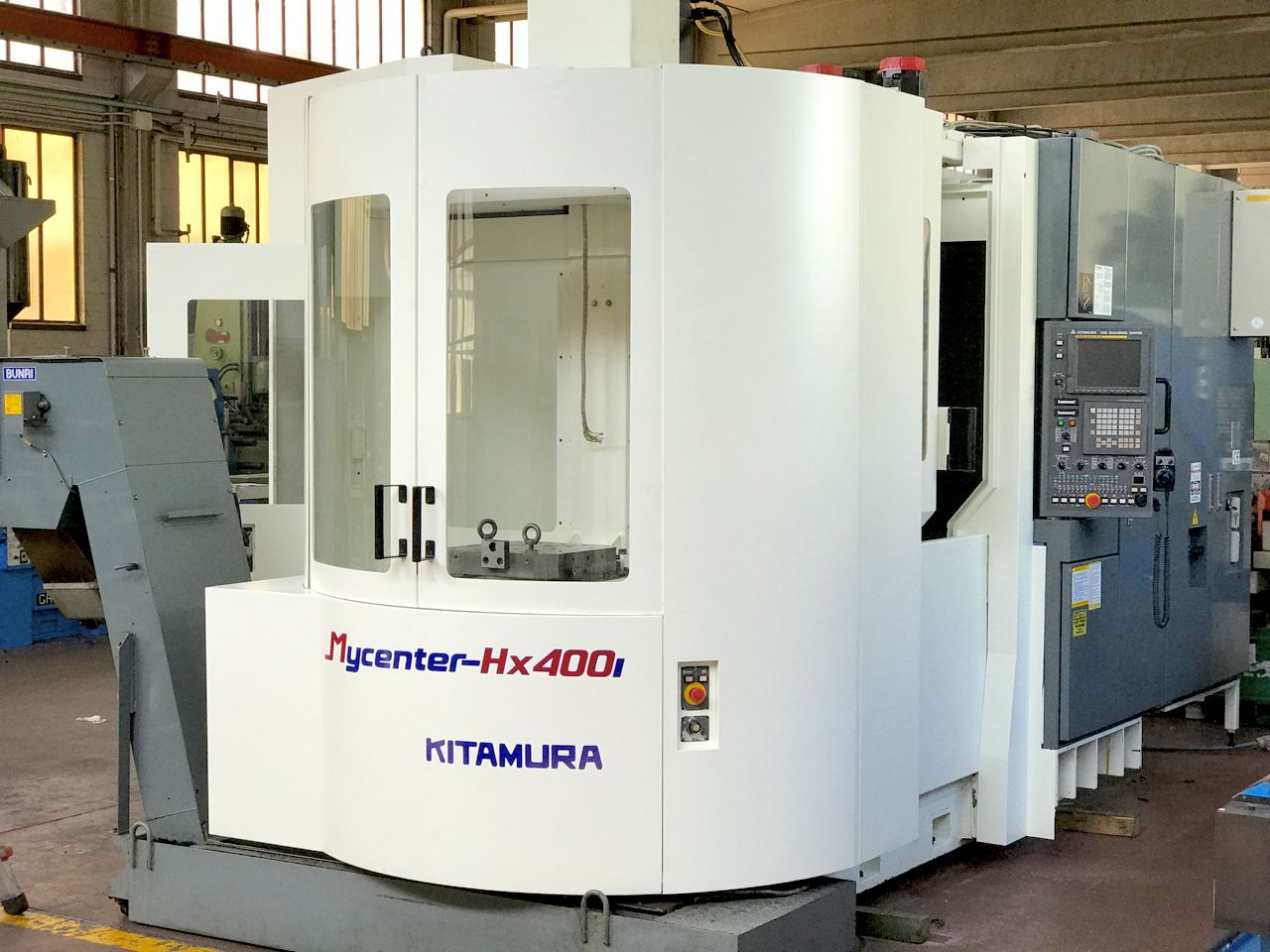

HX 400i
Capacità
660x560x610 mm25,98x22,05x24,02 in
Anno di costruzione
2001

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
660 mm25,98 in
Verticale (Z)
560 mm22,05 in
Trasversale (Y)
610 mm24,02 in
Tavola (B)
0,001 °

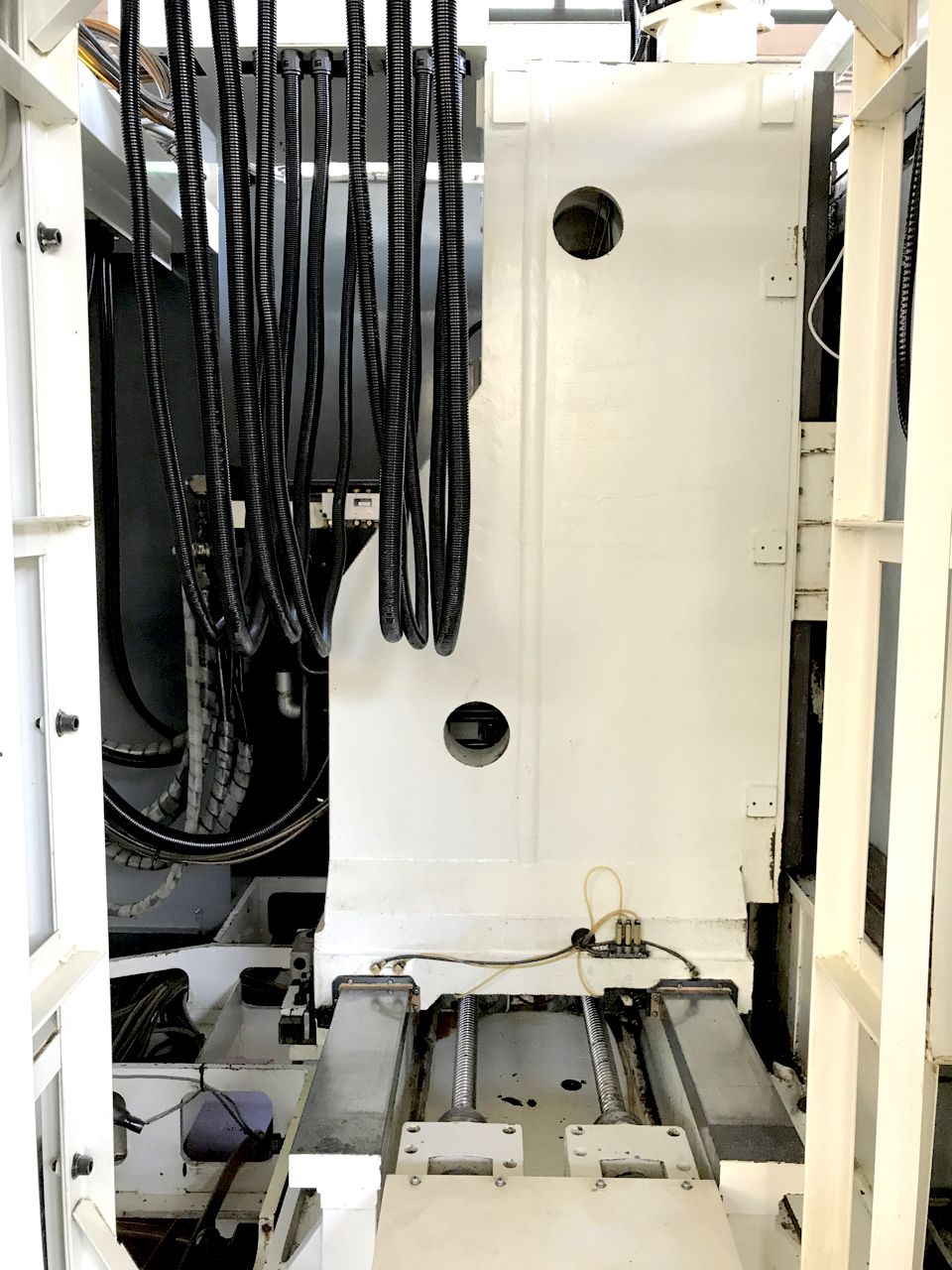

Sostentamento assi
guide piane, movimento con doppie viti forate e raffreddate e doppi motori su ogni asse
MANDRINO
Coppia
270 Nm
Potenza mandrino
15-18,5 Kw
Cambio gamma
2 meccaniche
Velocità rotazione
35-13000 Rpm
Cono
ISO40
Trasmissione mandrino
cambio gamma meccanico
Refrigerante interno
18 Bar

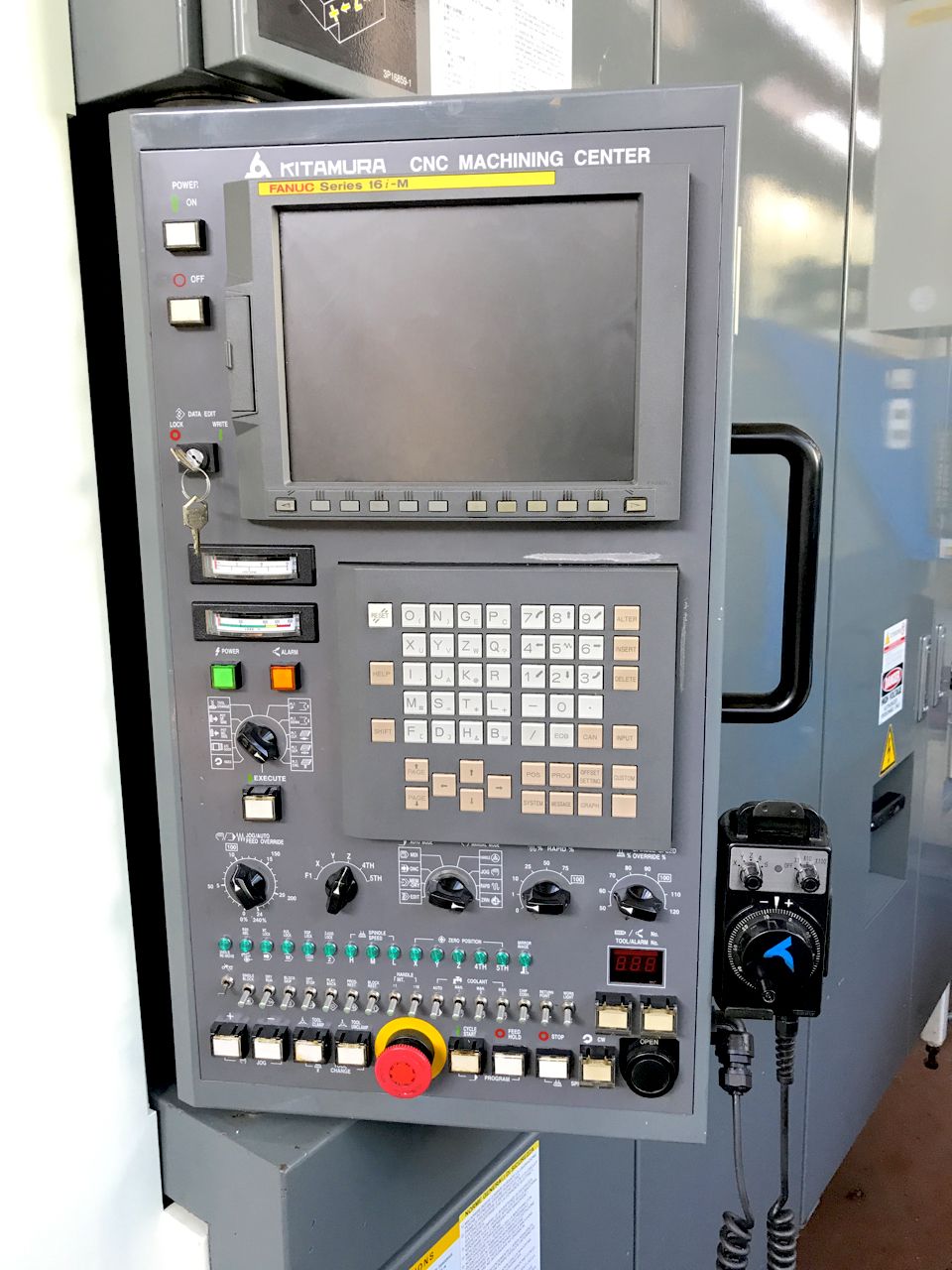

CNC
CNC
FANUC 16iM
Azionamenti
Fanuc
Sistema di misura
Righe ottiche su assi lineari, Encoder su asse B
AVANZAMENTI
Rapido X
50 m/min1.968,50 ipm
Rapido Y
50 m/min1.968,50 ipm
Rapido Z
50 m/min1.968,50 ipm
Rapido B
40 Rpm

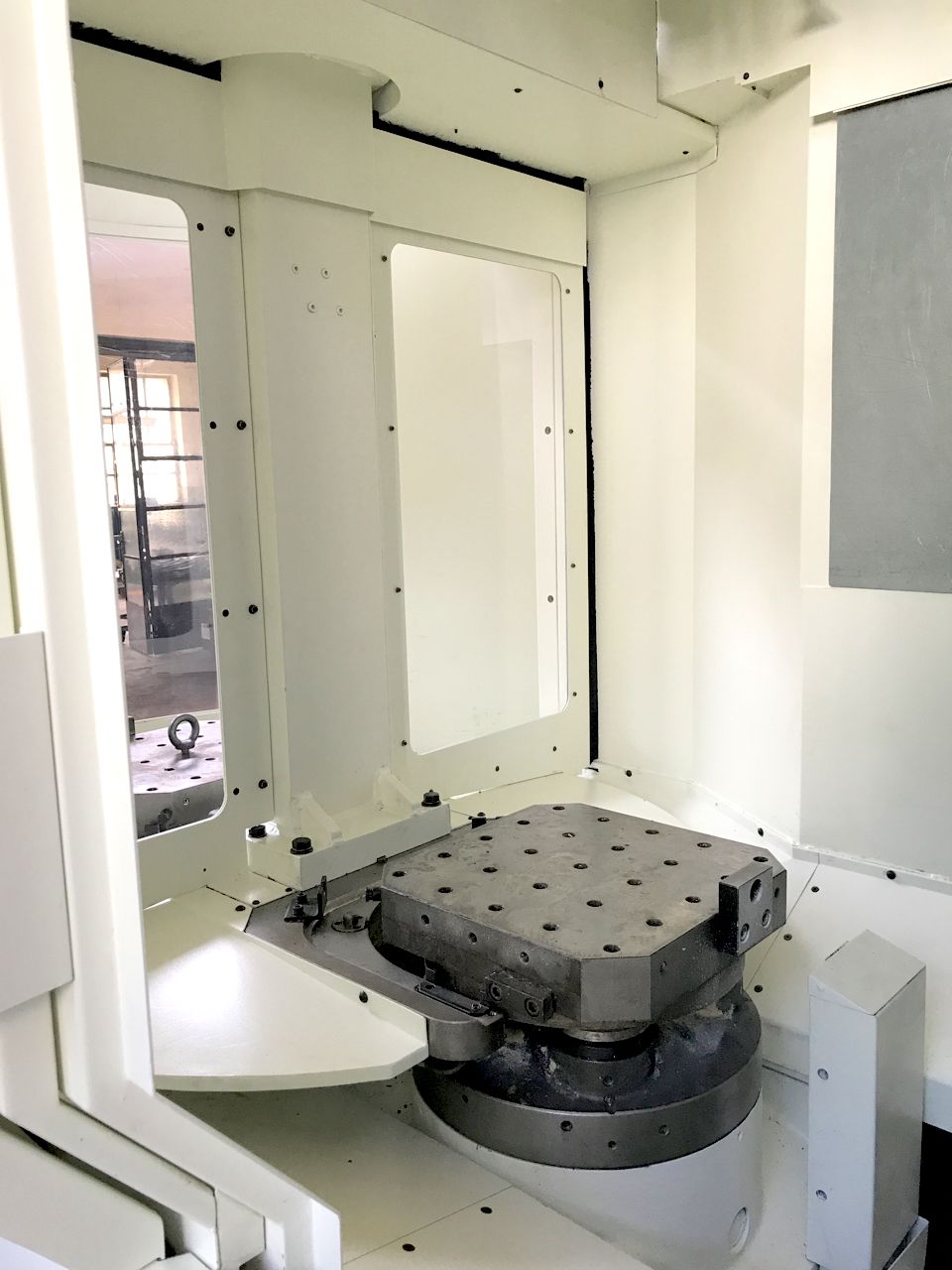

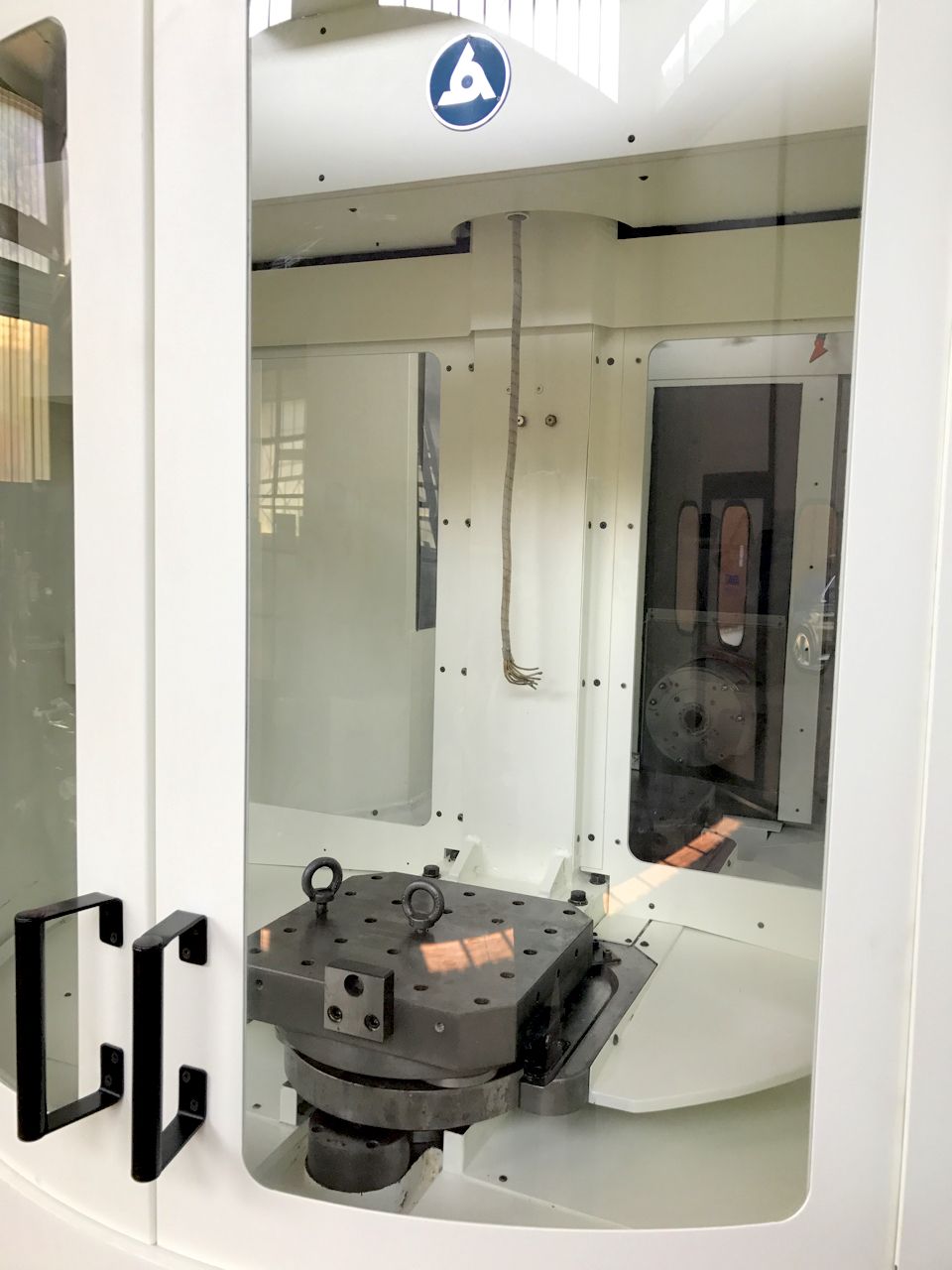

TAVOLA
Dimensione (LxWxH)
400x400 mm15,75x15,75 in
Portata
500 Kg
Risoluzione (asse B)
0,001 °
Sistema di misura
Encoder rotativo
SISTEMA CAMBIO PALLET (APC)
Numero pallet
2
Superficie pallet
400x400 mm15,75x15,75 in
Velocità rotazione
40 Rpm
Portata
500 Kg

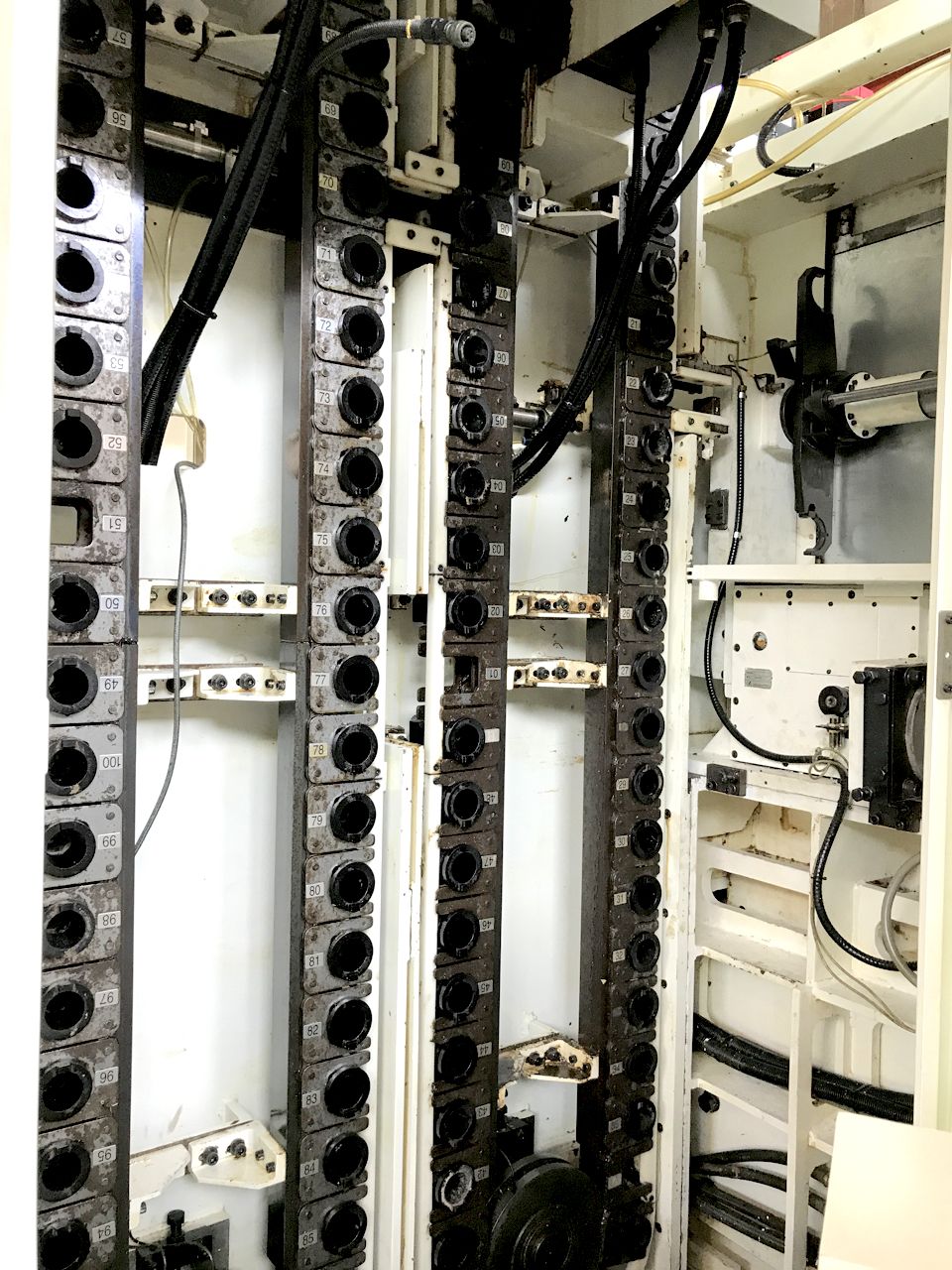

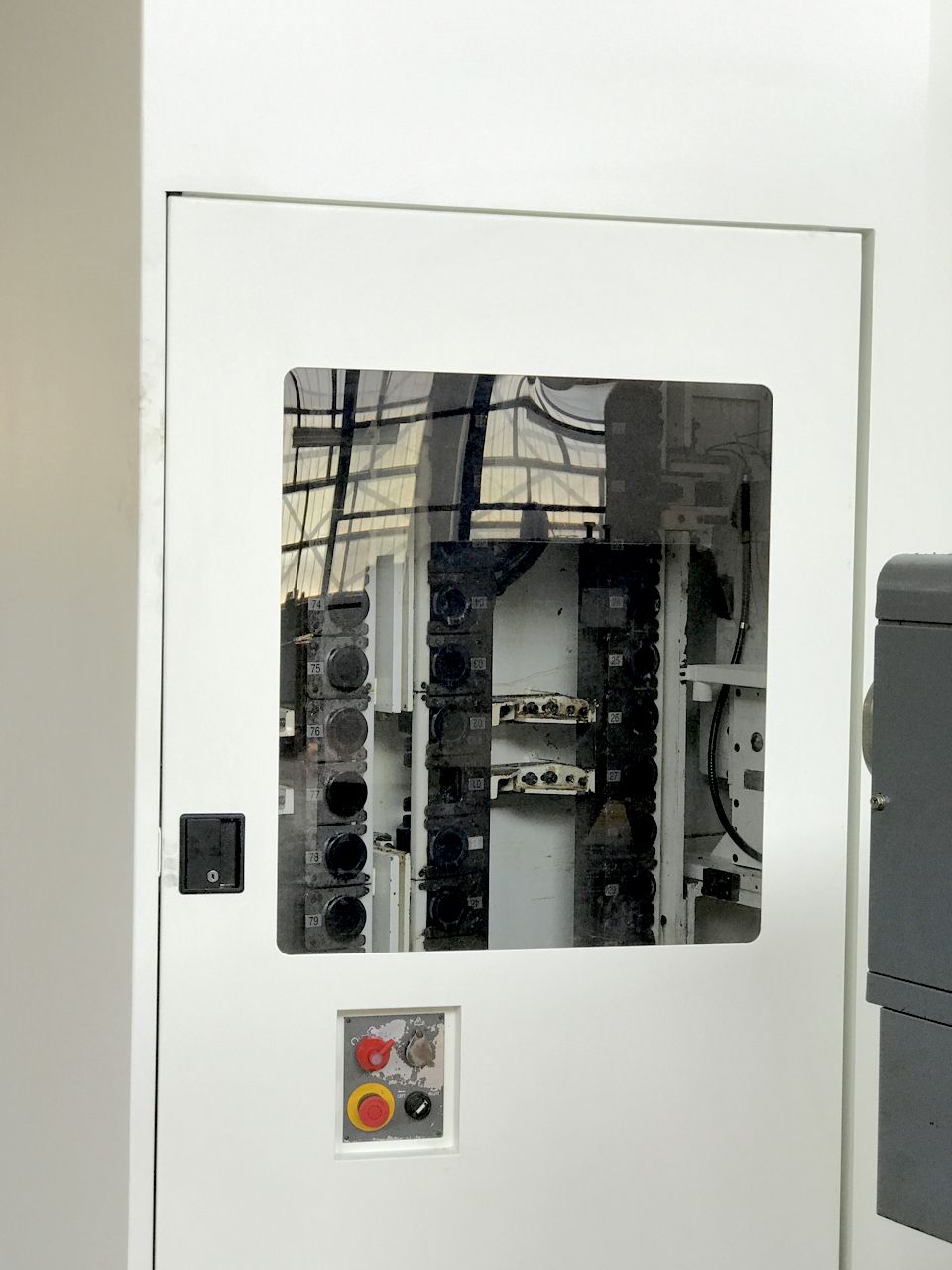

ATC
Postazioni
100
Diam max utensile
95 mm3,74 in
Diam max con posti adiacenti liberi
150 mm5,91 in
Lunghezza max utensile
360 mm14,17 in
Peso max utensile
10 Kg
Attacco utensile
BT40
Tempo cambio utensile
1 sec.
EXTRA
Peso totale macchina
16000 Kg
Ingombri Macchina
4600x2450x3300 mm181,10x96,46x129,92 in
Accessori a corredo
Cambio utensile esteso a 100 posti, presetting meccanico, evacuatore truciolo laterale, refrigerante 18 bar attraverso il mandrino, predisposizione sistema FMS FASTEMS, luce di servizio
Alta pressione
18 Bar
Presetting Utensili
si
Libri uso e manutenzione
Schemi elettrici
Certificazione CE
Carenatura
integrale
Disponibilità
Pronta
Visibile a magazzino
Si
Visibile in funzione
no
Principali interventi/aggiornamenti effettuati sulla macchina
Manutenzione ordinaria, macchina mai usata sopra i 6000 Rpm
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
