Categoria

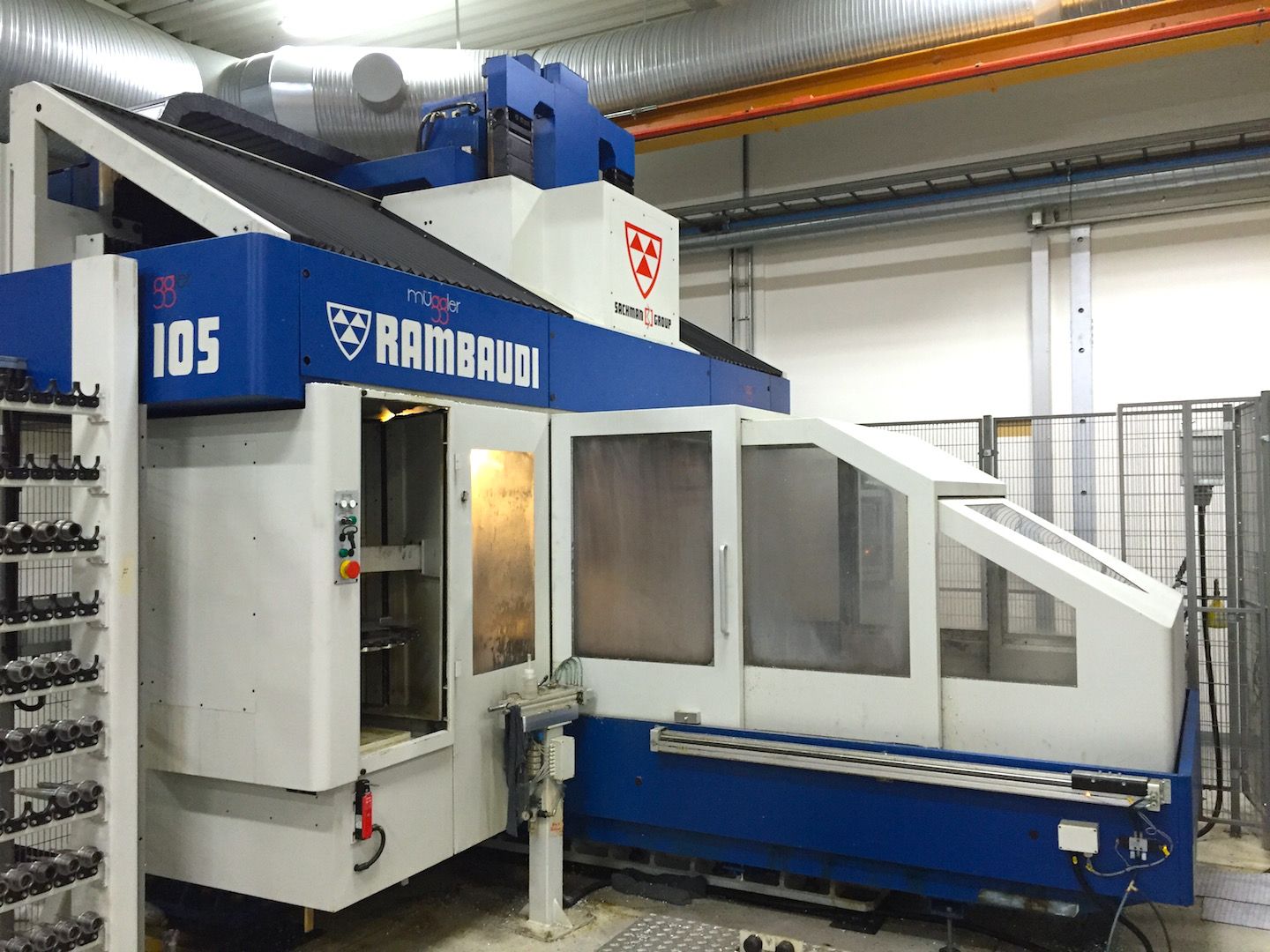

Centro di lavoro
Tipo
a 5 assi o più

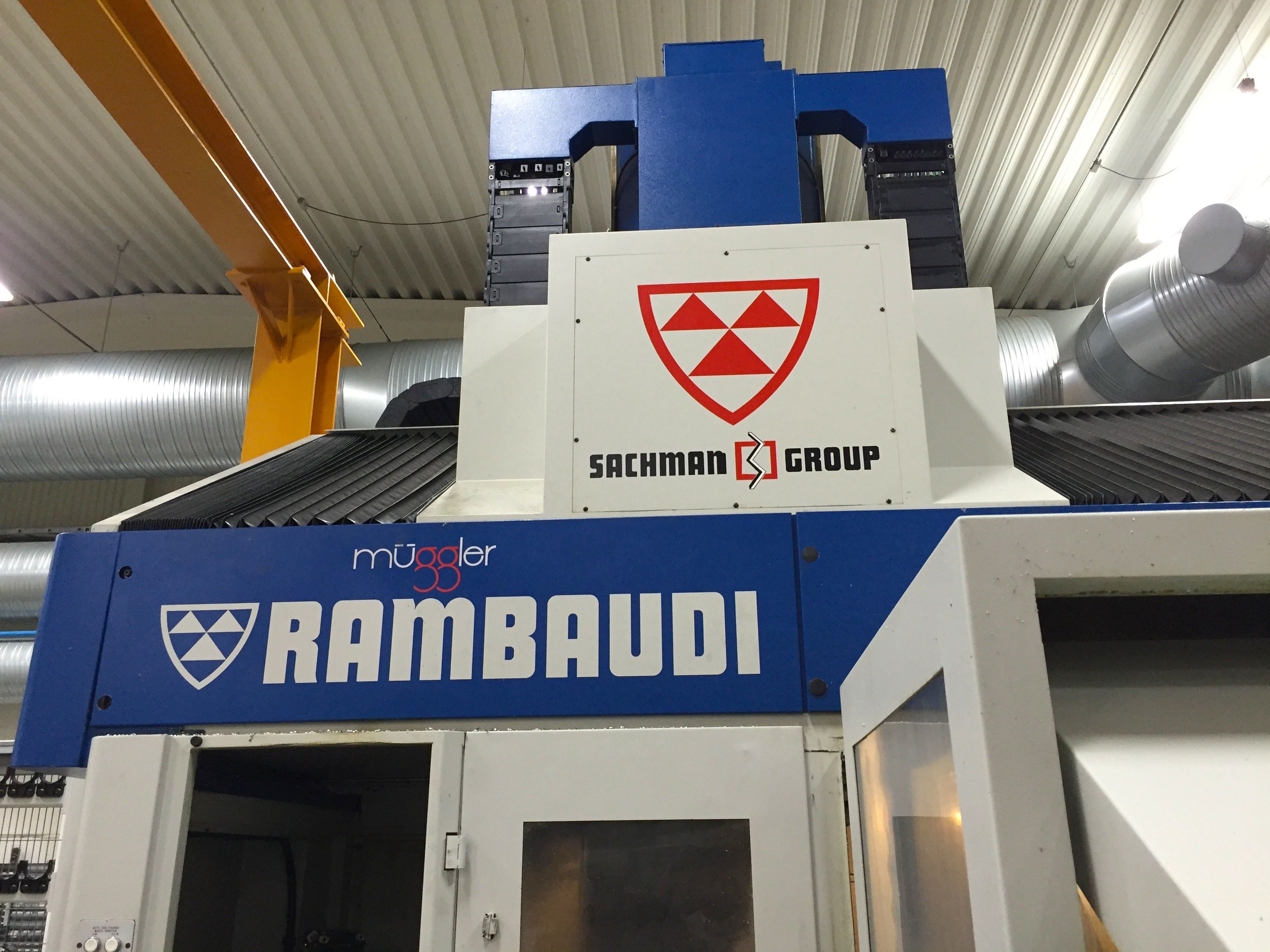

Marca
Modello

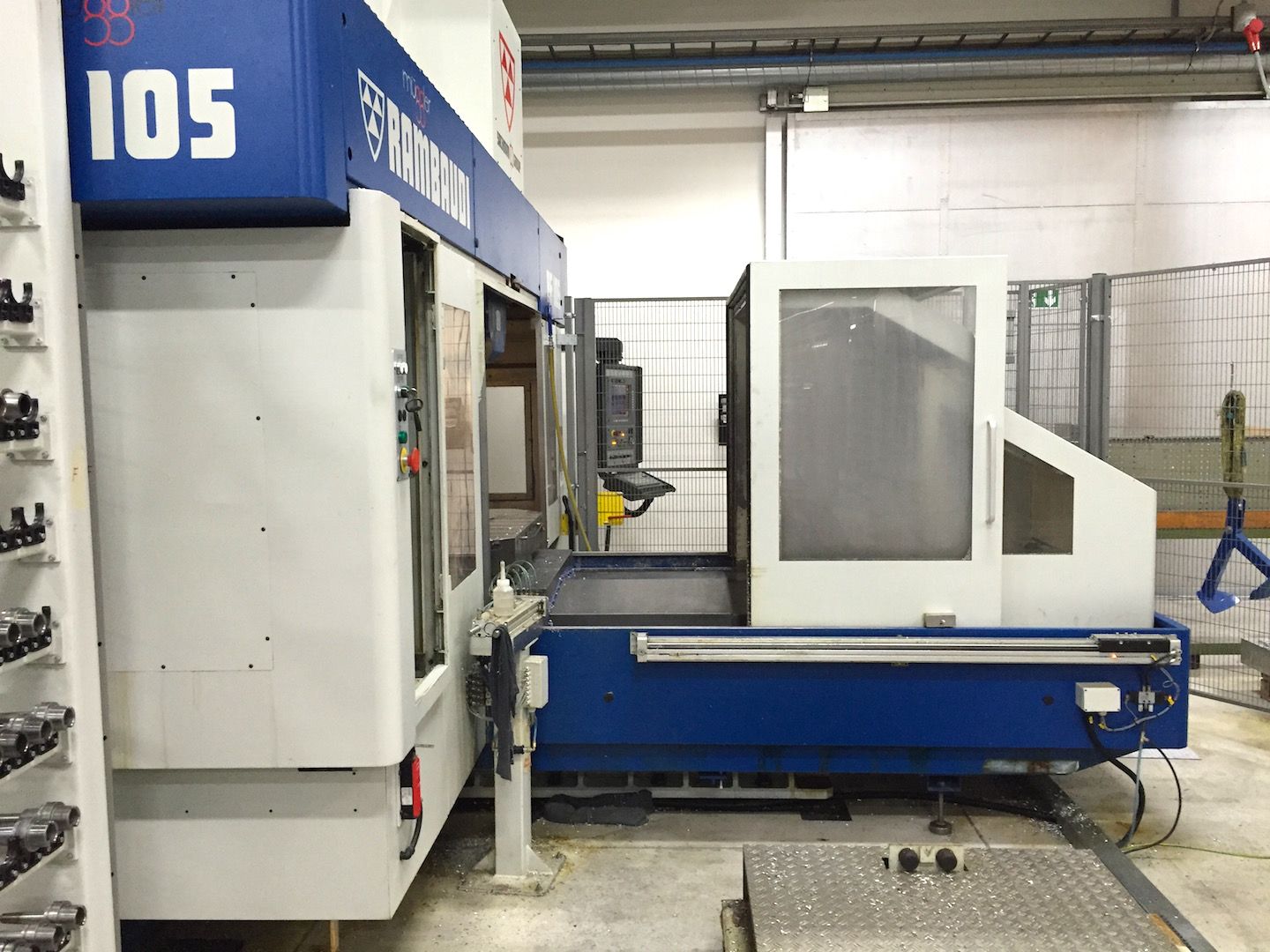

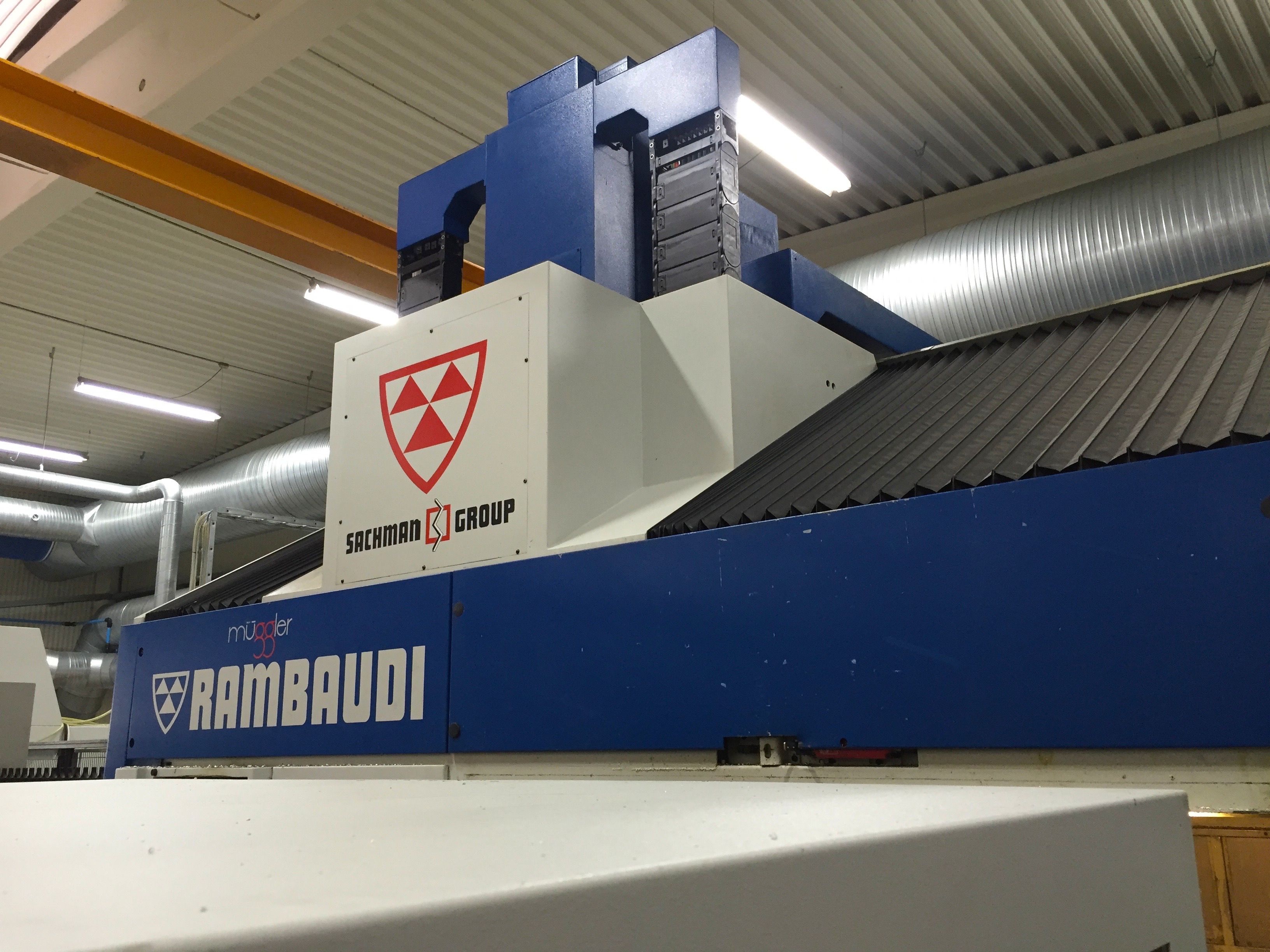

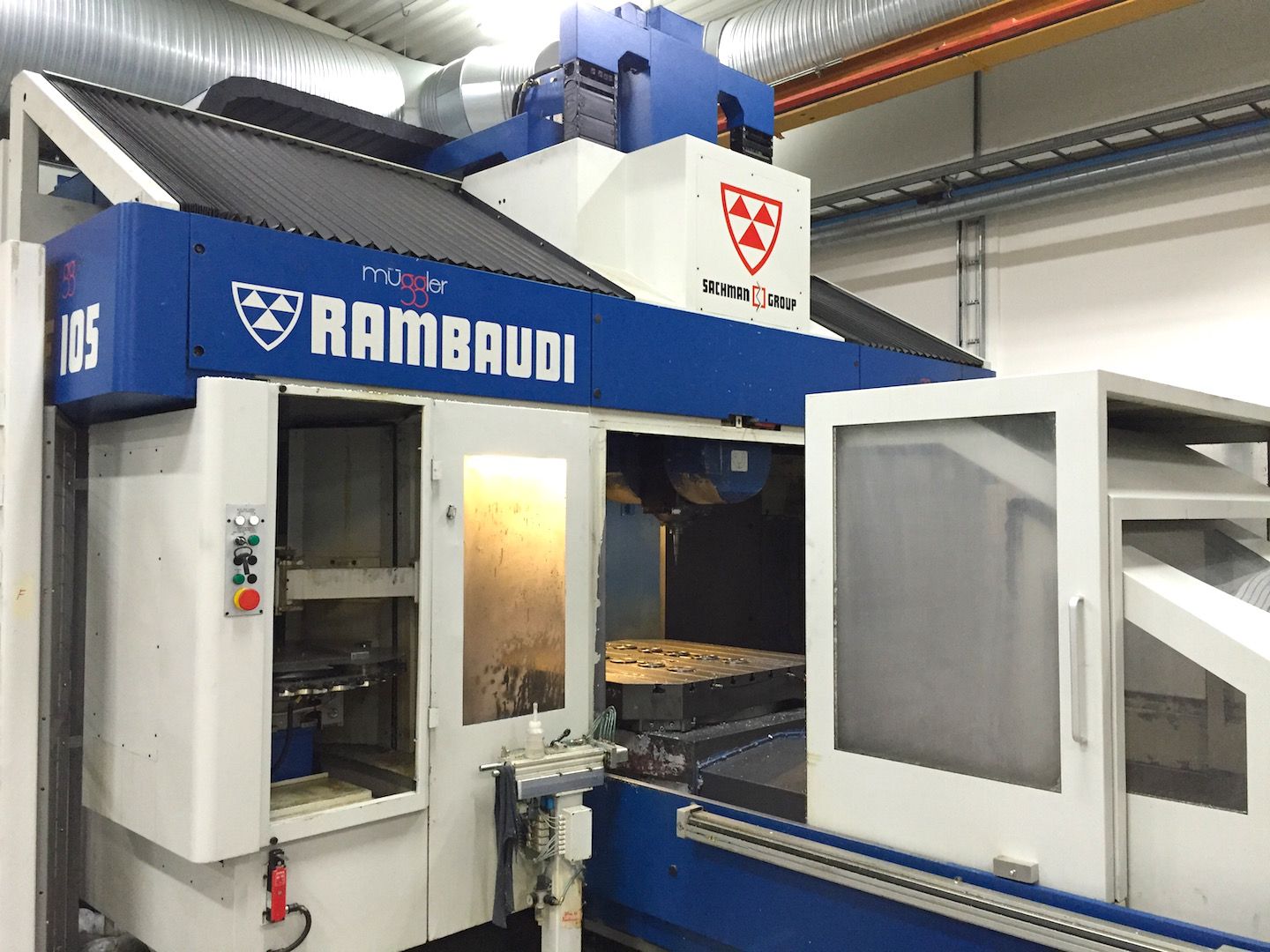

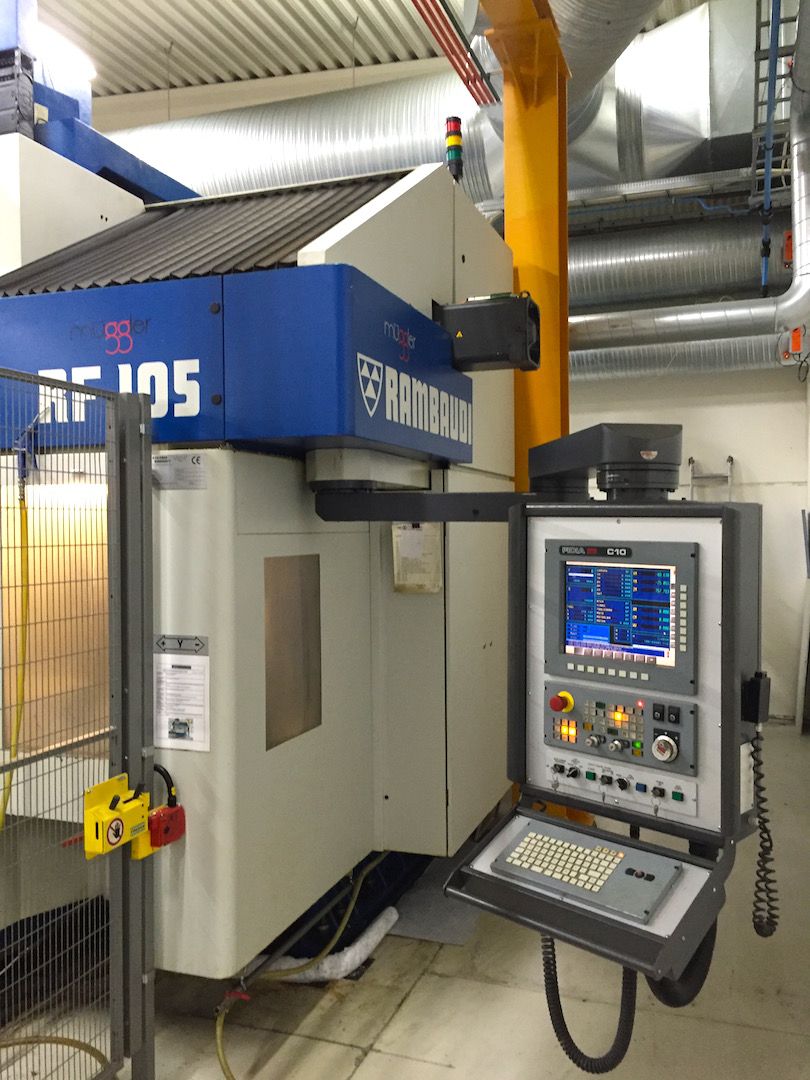

RAMFAST 105
Capacità
1600x2000+500x900 mm62,99x78,74+19,69x35,43 in
Anno di costruzione
2005
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Verticale (Z)
900 mm35,43 in
Longitudinale (X)
1600 mm62,99 in
Trasversale (Y)
2000+500ATC mm78,74+19,69ATC in
Rotazione Tavola (B)
360000 °

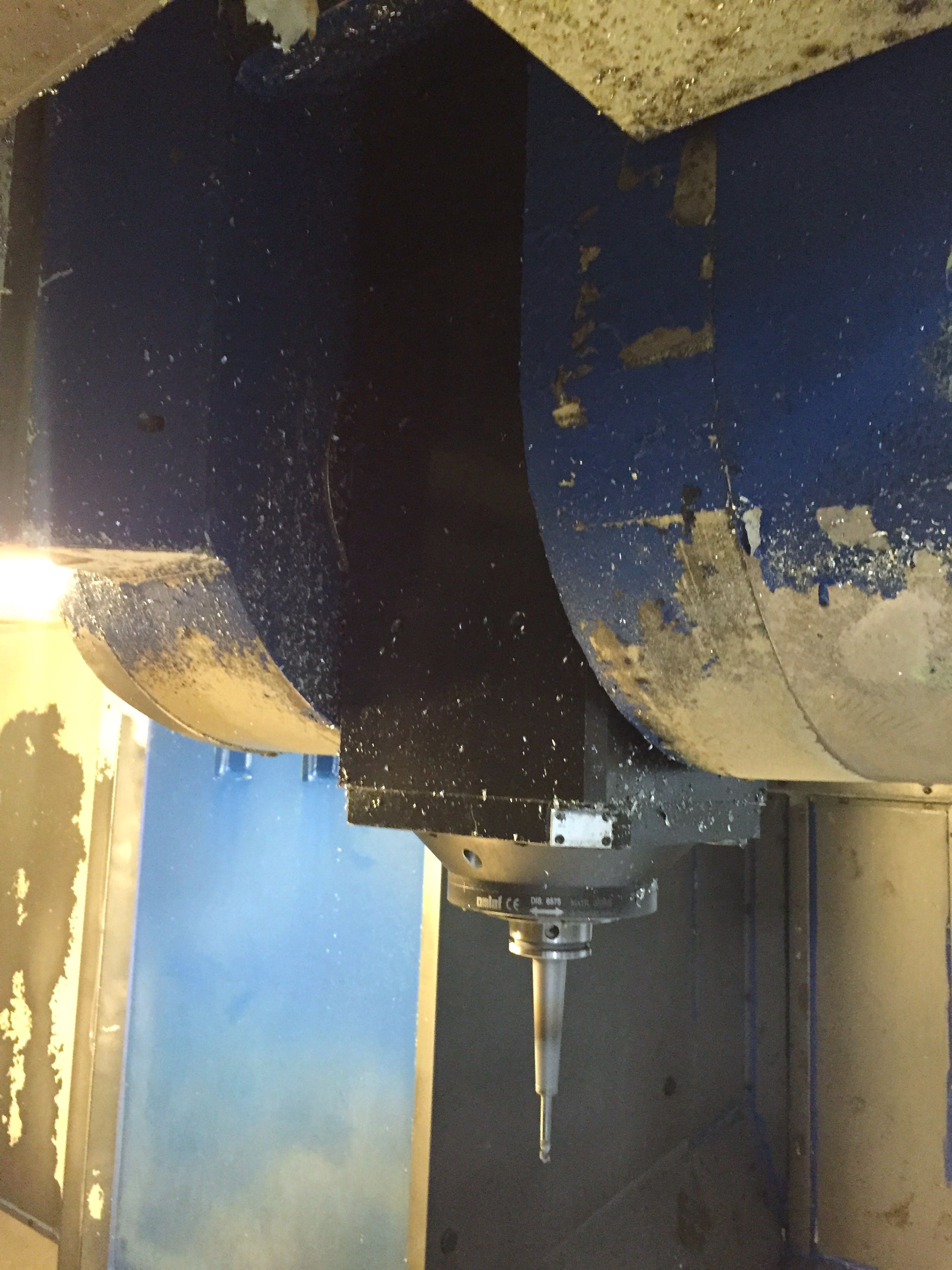

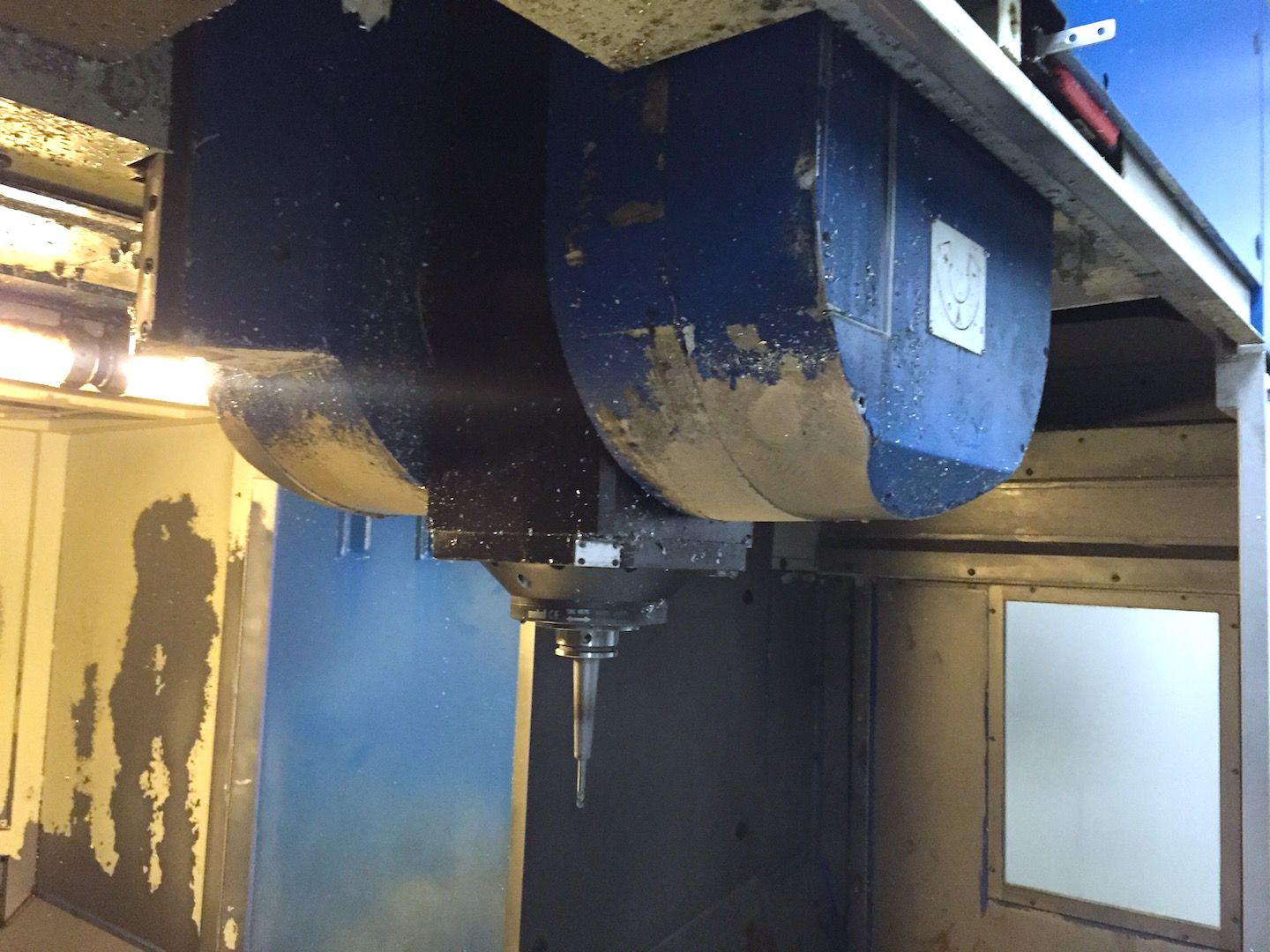

Oscillazione Testa (A)
+/- 105 °
Capacià volteggio Cilindro
1200 mm47,24 in

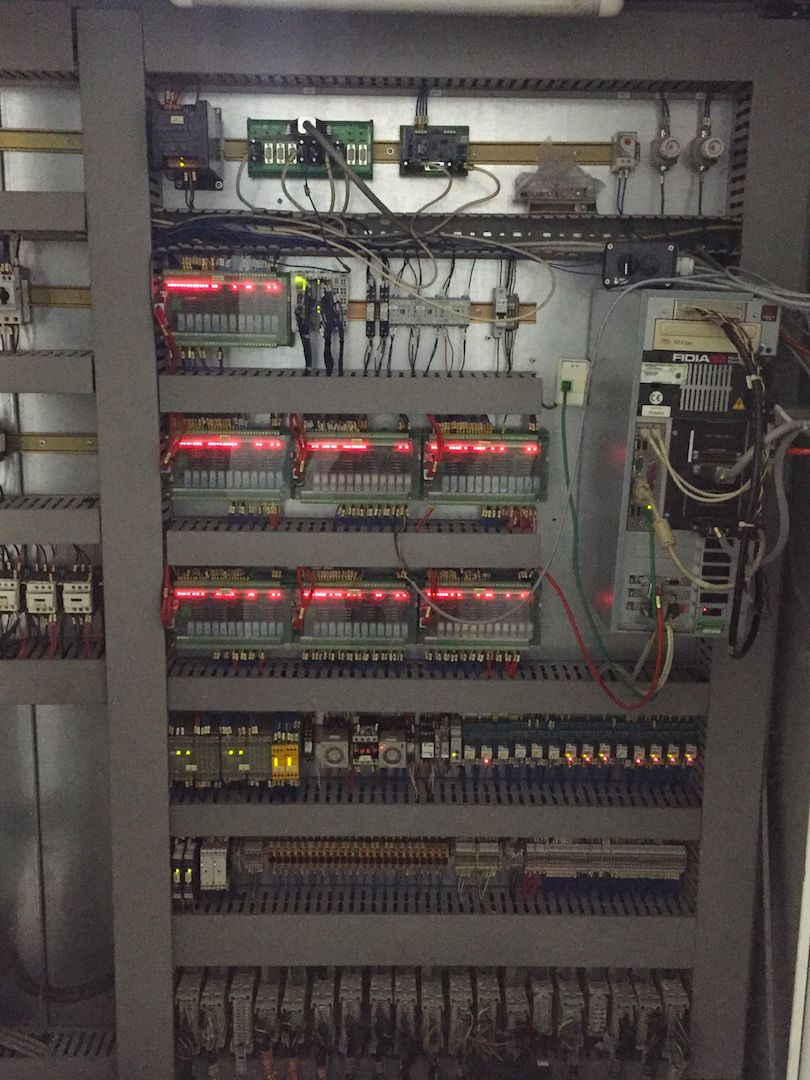

CNC
CNC

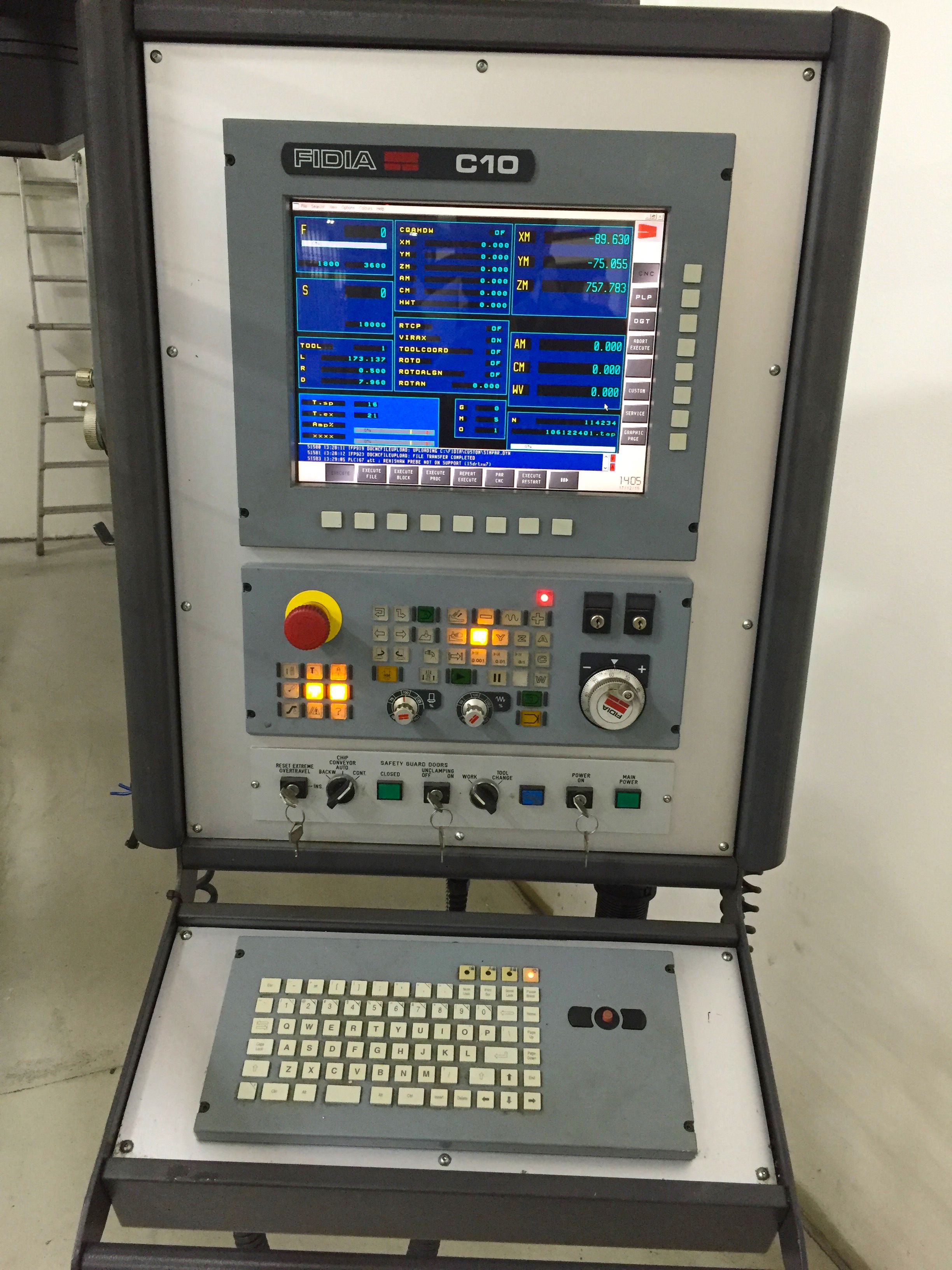

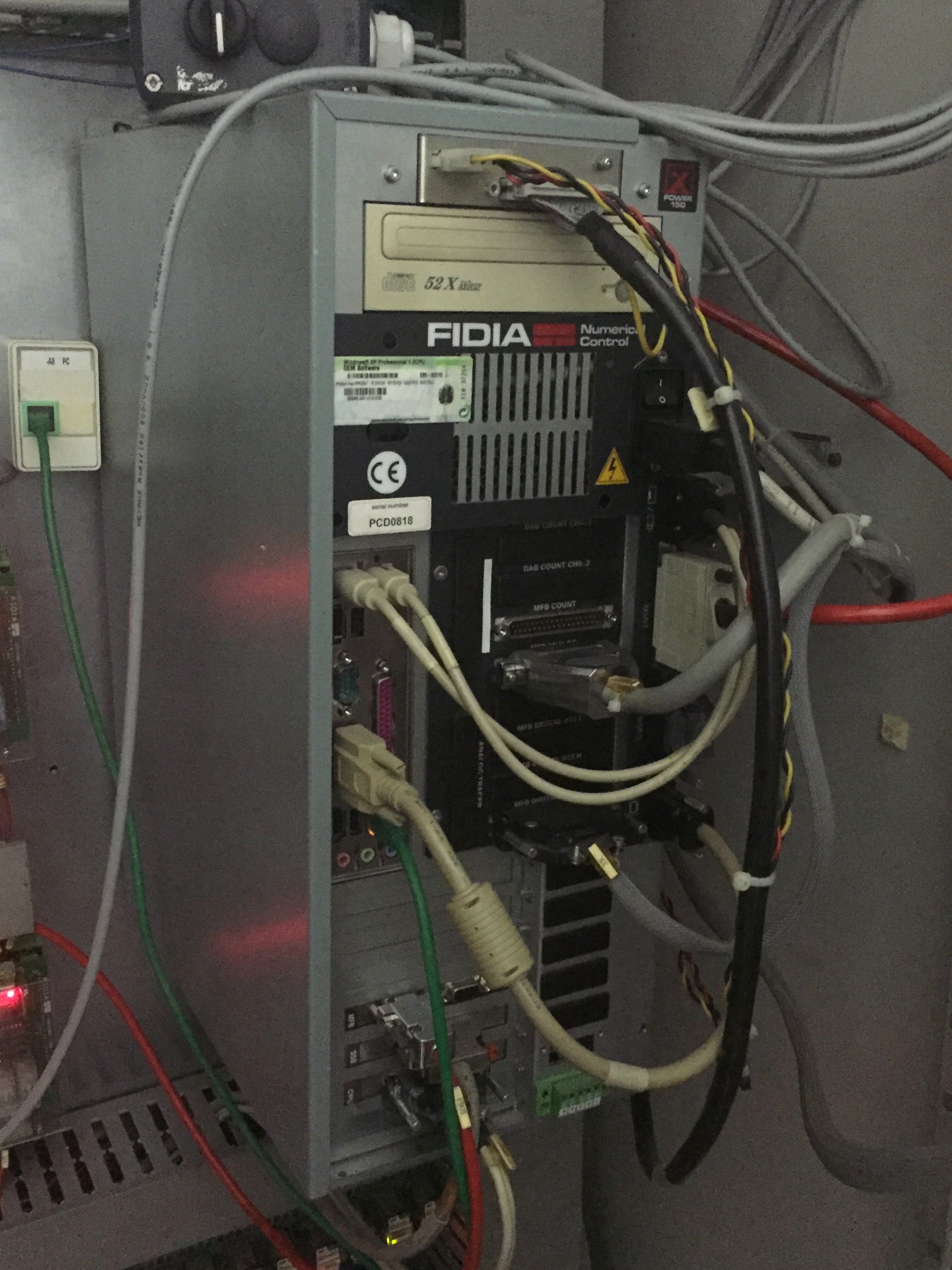

FIDIA C10-S

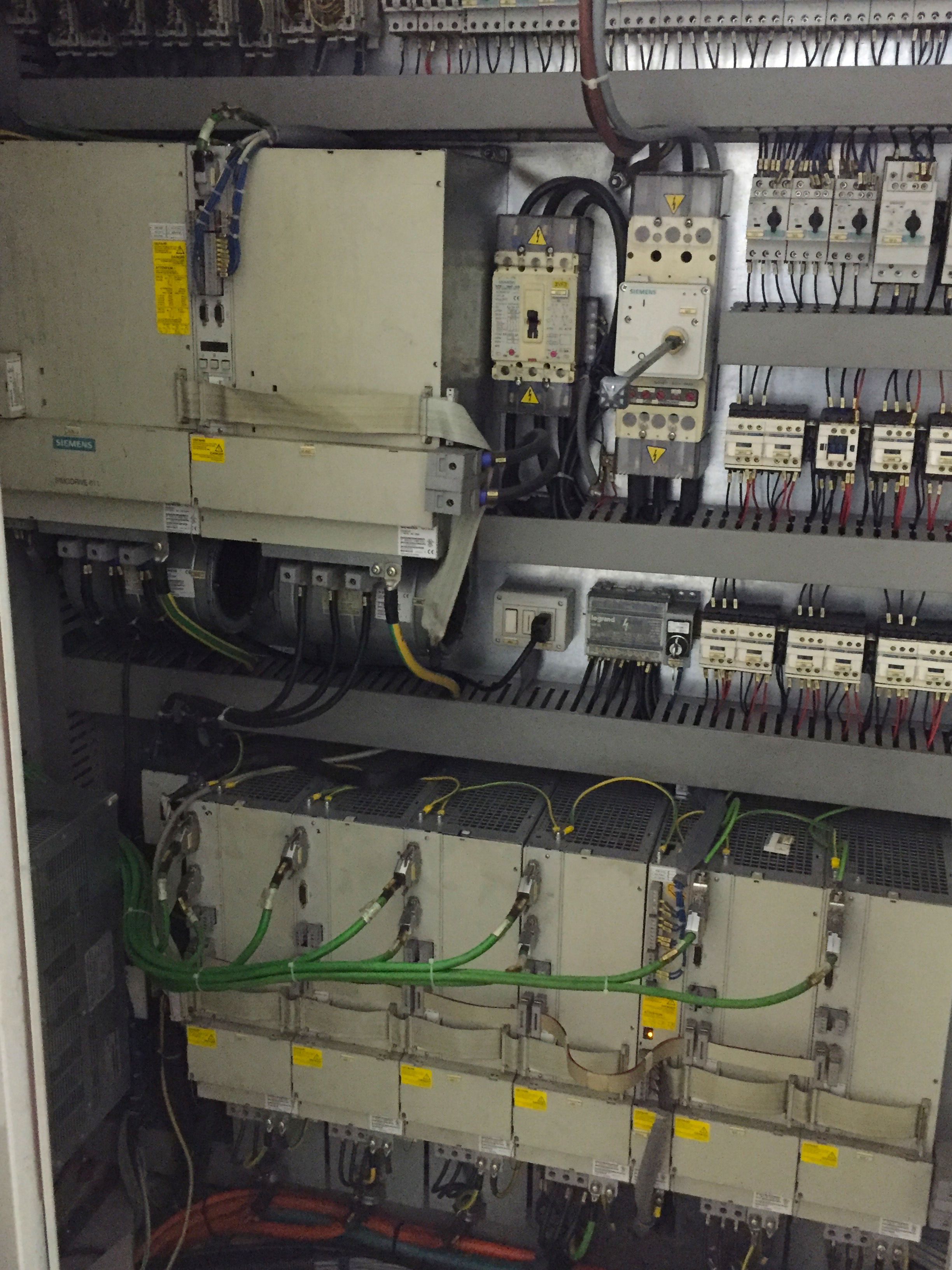

Azionamenti
SIEMENS
MANDRINO
Potenza mandrino
28 Kw
Velocità rotazione
28-24000 Rpm
Cono
HSK63A
Note
lubrificazione indipendente aria/olio, elettromantrino 24.000Rpm revisionato di ricambio
Refrigerante interno
si Bar
Coppia
(S1) 90 Nm
AVANZAMENTI
Rapido X
45 m/min1.771,65 ipm
Rapido Y
45 m/min1.771,65 ipm
Rapido Z
45 m/min1.771,65 ipm
X
45 m/min1.771,65 ipm
Y
45 m/min1.771,65 ipm
Z
45 m/min1.771,65 ipm
Note
accelerazione assi 4,5m/s2

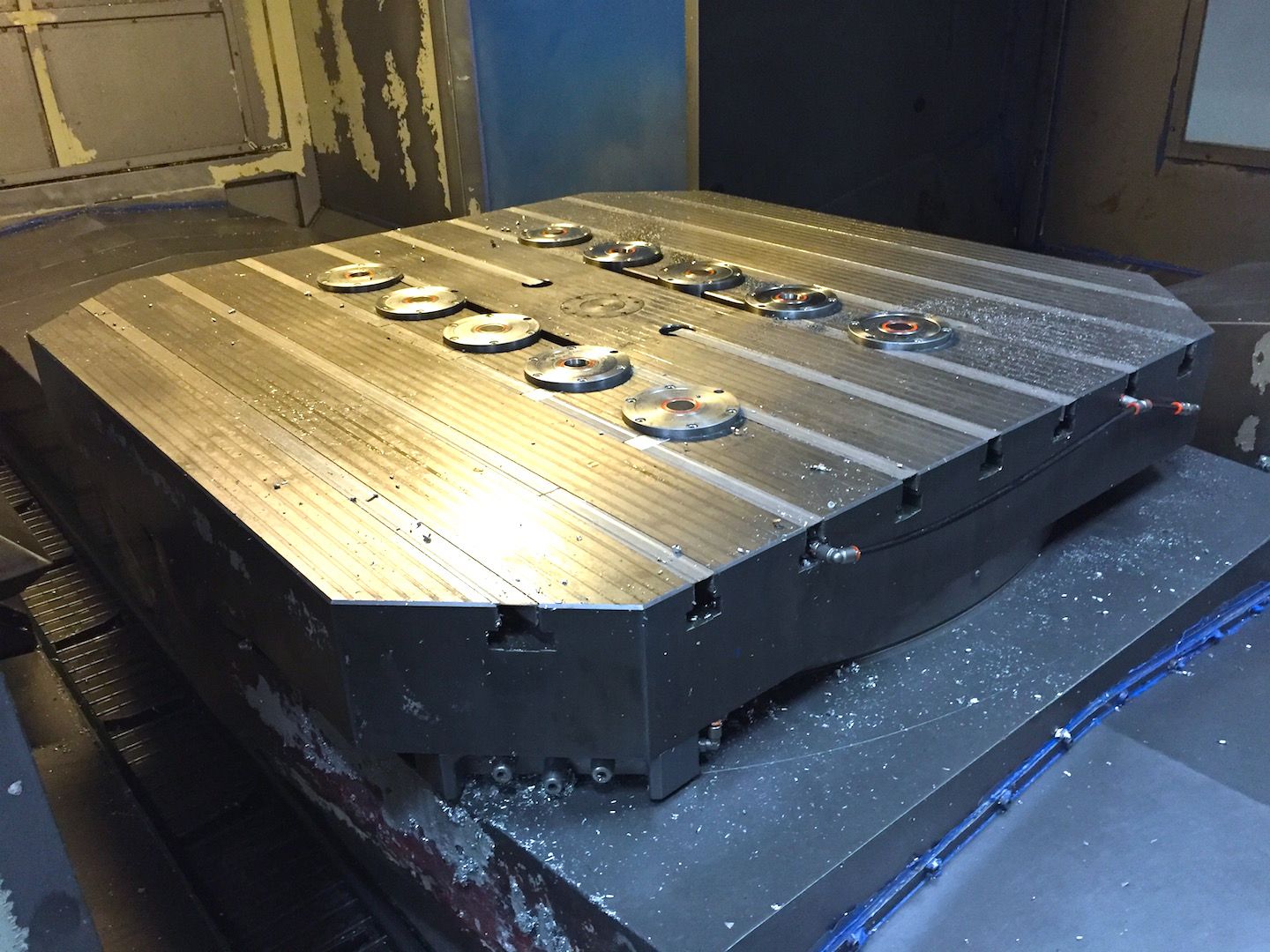

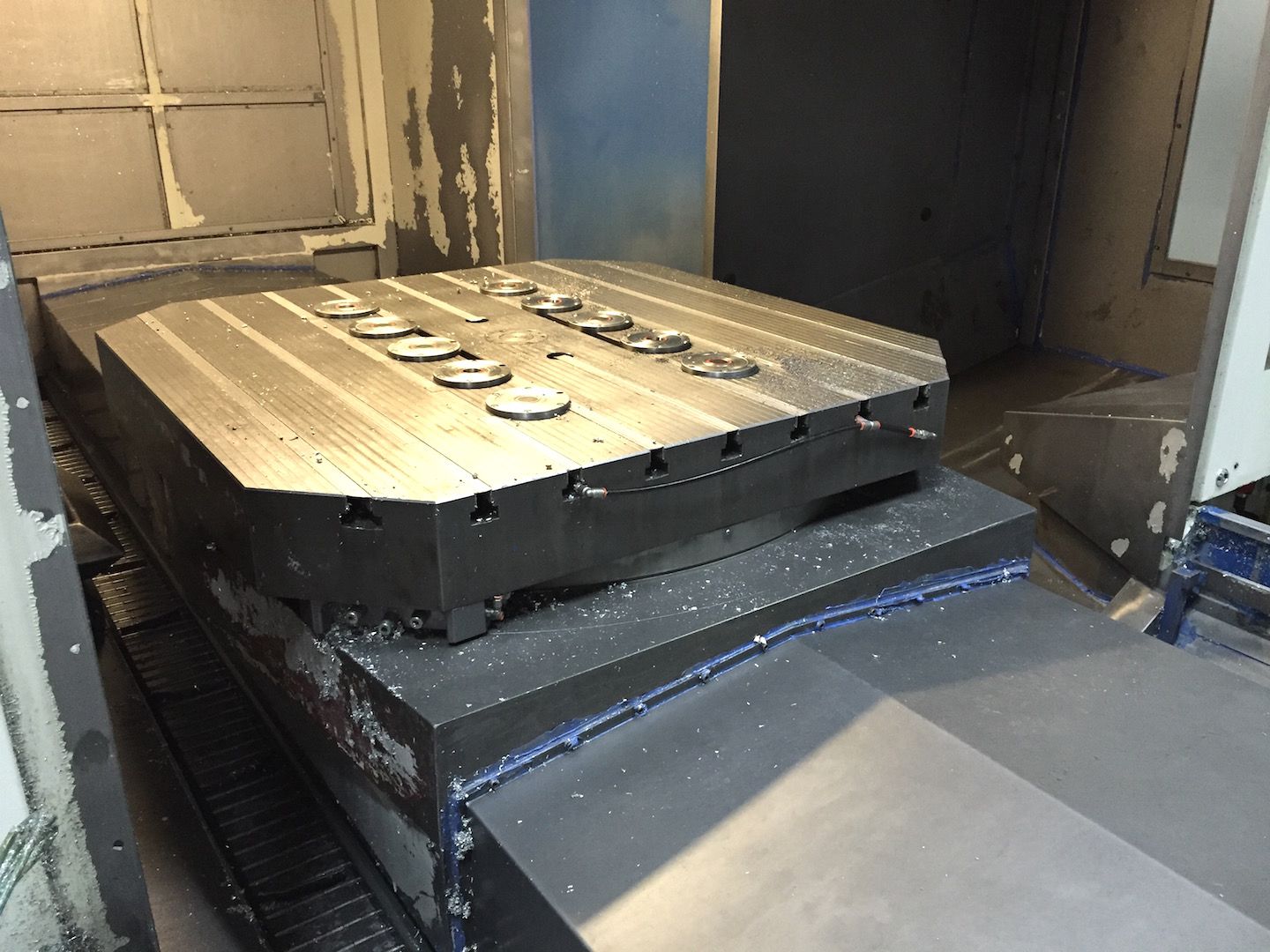

TAVOLA
Dimensione (LxWxH)
1200x1200 mm47,24x47,24 in
Portata
approx. 3000 Kg
Risoluzione (asse B)
0,001 °

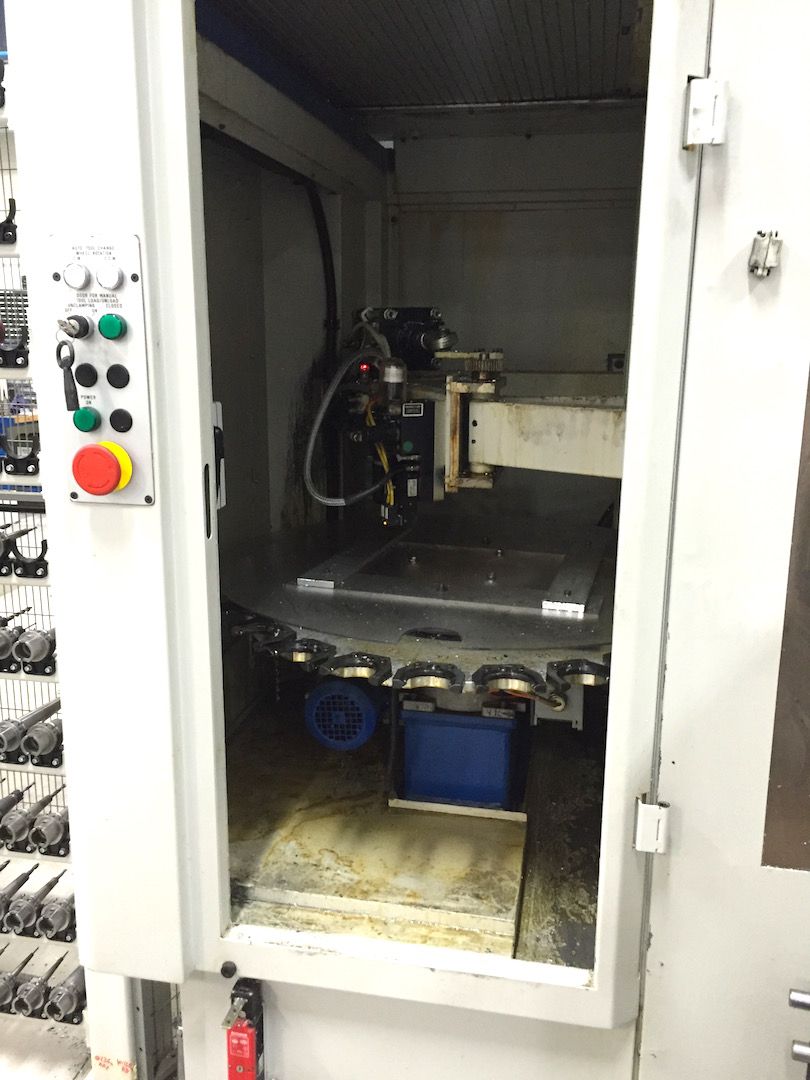

ATC
Postazioni
24
Diam max utensile
105 mm4,13 in
Lunghezza max utensile
250 mm9,84 in
Peso max utensile
10 Kg
Attacco utensile
HSK63 A
EXTRA
Accessori a corredo

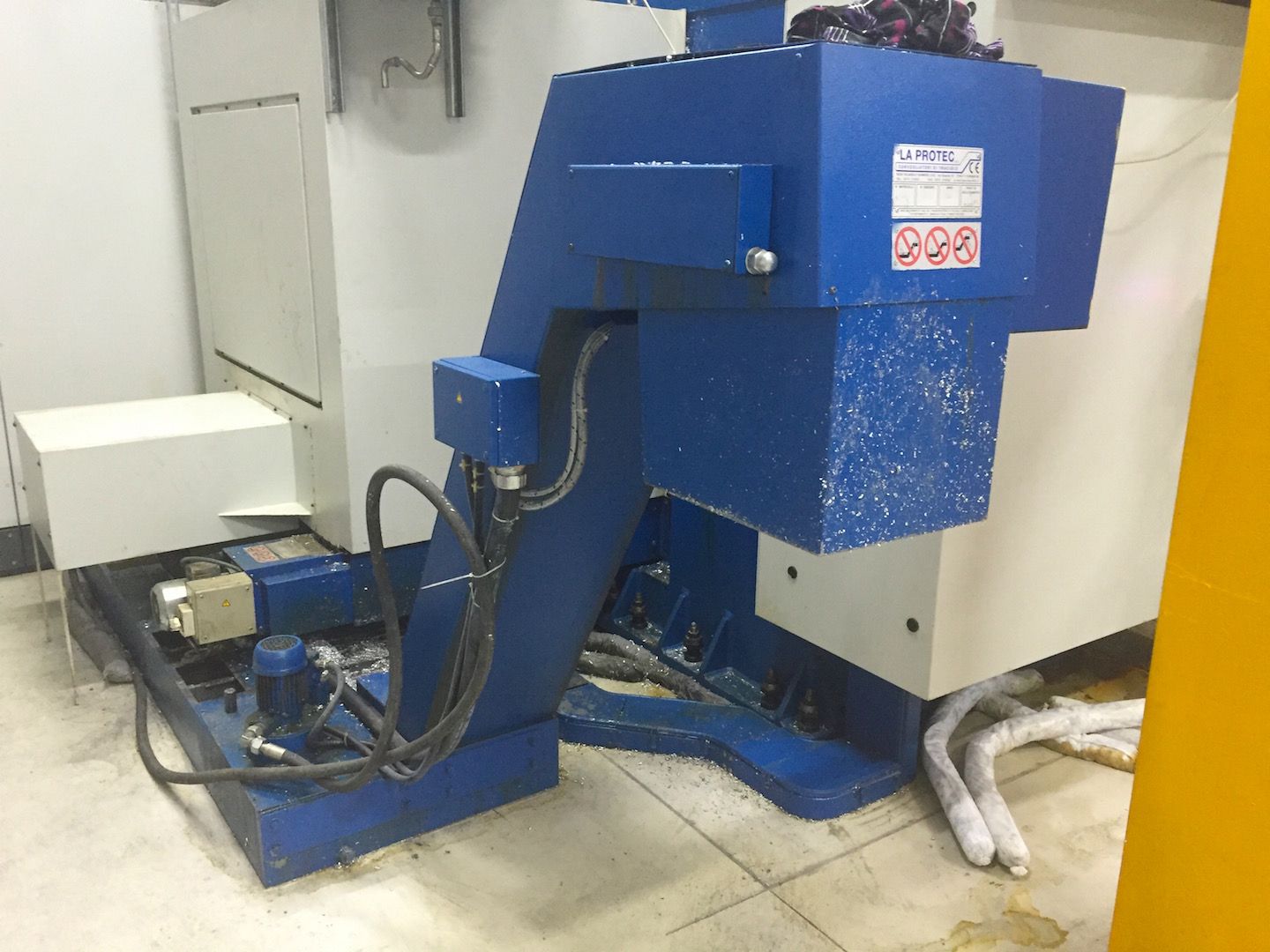

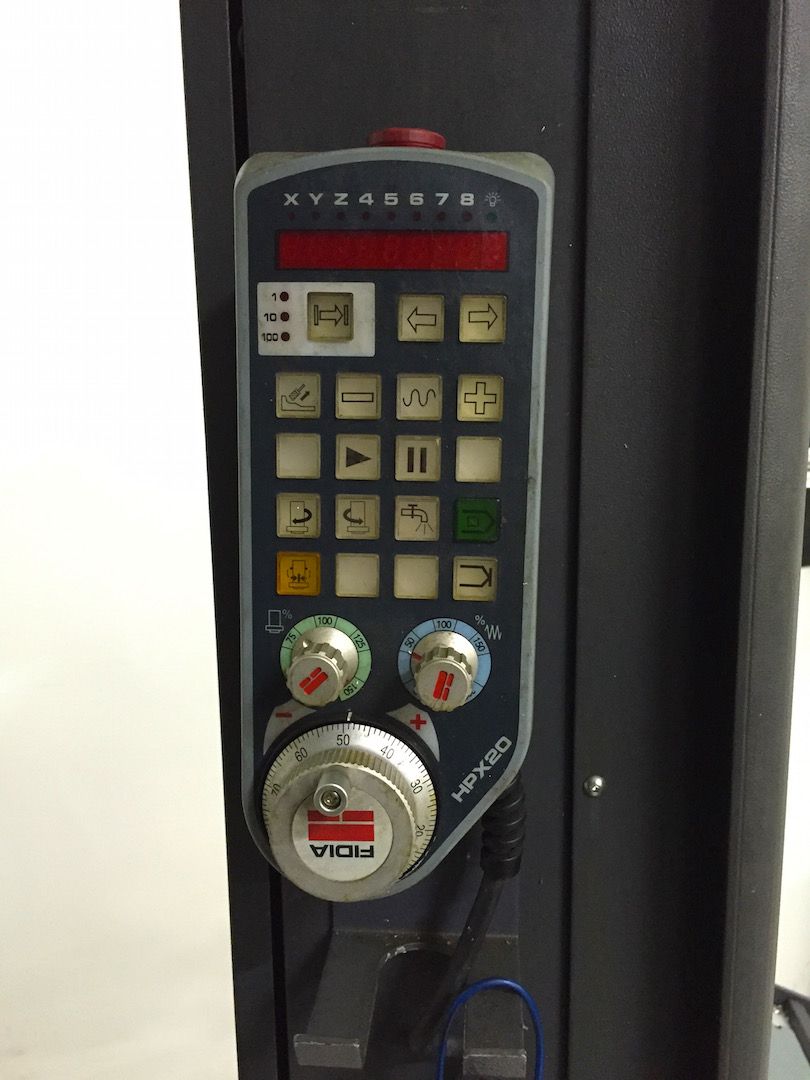

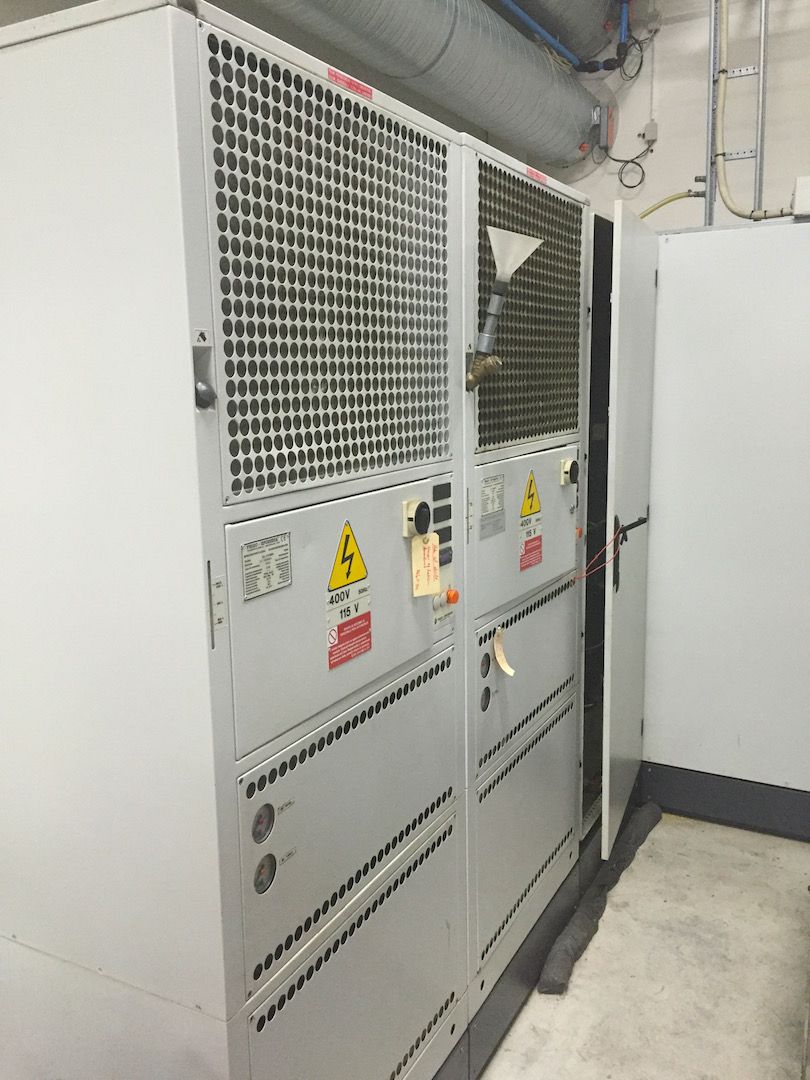

secondo elettromandrino 24.000 Rpm revisionato, tastatore Renishaw RMP60, Presetting Blum, condizionatore armadio elettrico, chiller, vasca filtro a carta, volantino remotato triplo evacuatore truciolo (2 longitudinali + 1 trasversale di raccolta)
Alta pressione
20 Bar attraverso il mandrino + 4 ugelli esterni
Libri uso e manutenzione
Sì
Schemi elettrici
Sì

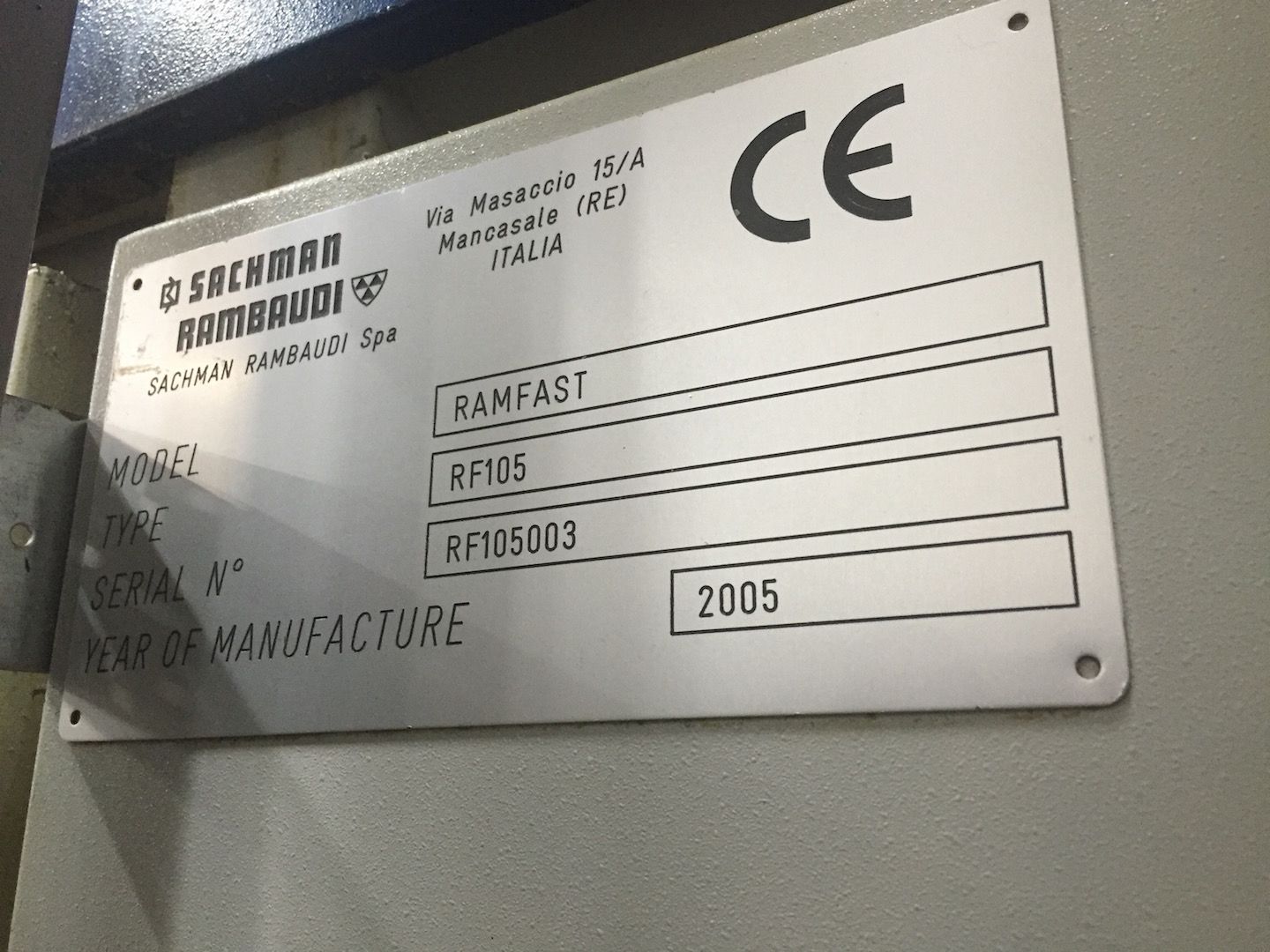

Certificazione CE
Sì
Carenatura
integrale
Disponibilità
pronta
Visibile in funzione
fino al 02/2016
Peso totale macchina
26000 Kg
Potenza totale installata
90 Kw
Ingombri Macchina
5300x7000x4300 mm208,66x275,59x169,29 in
Presetting Utensili
BLUM-micro

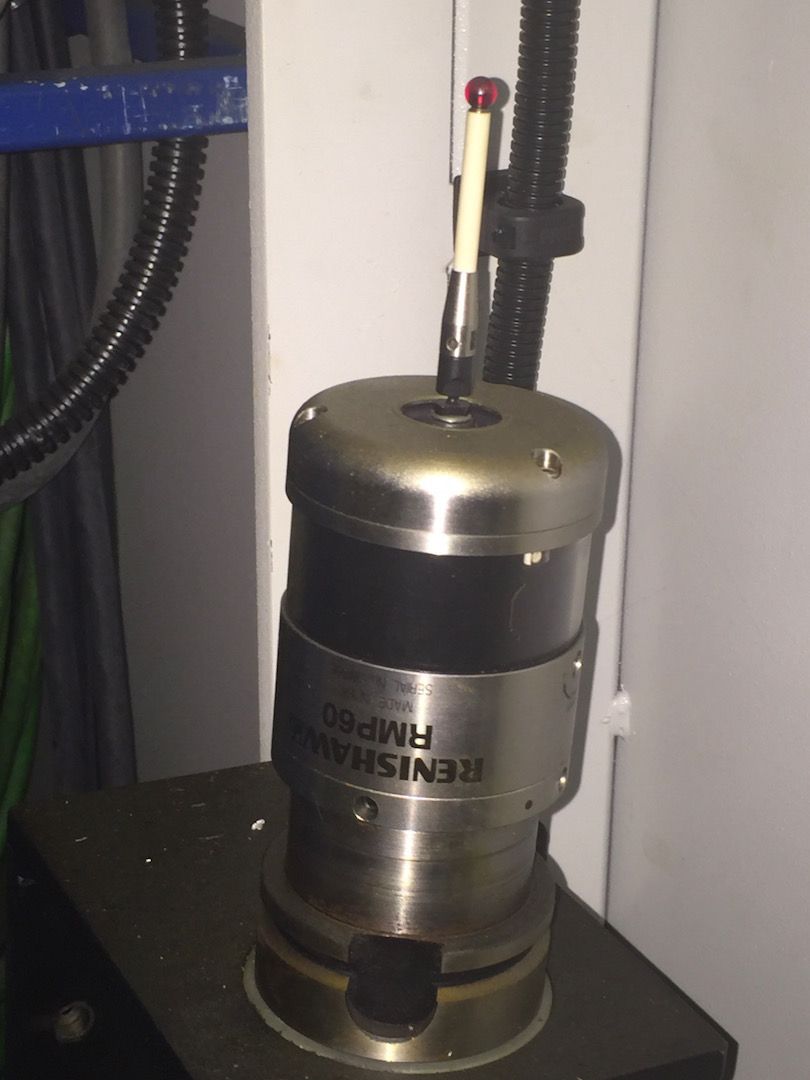

Tastatore Pezzo
RENISHAW RMP60
Aspiratore fumi
si
Principali interventi/aggiornamenti effettuati sulla macchina

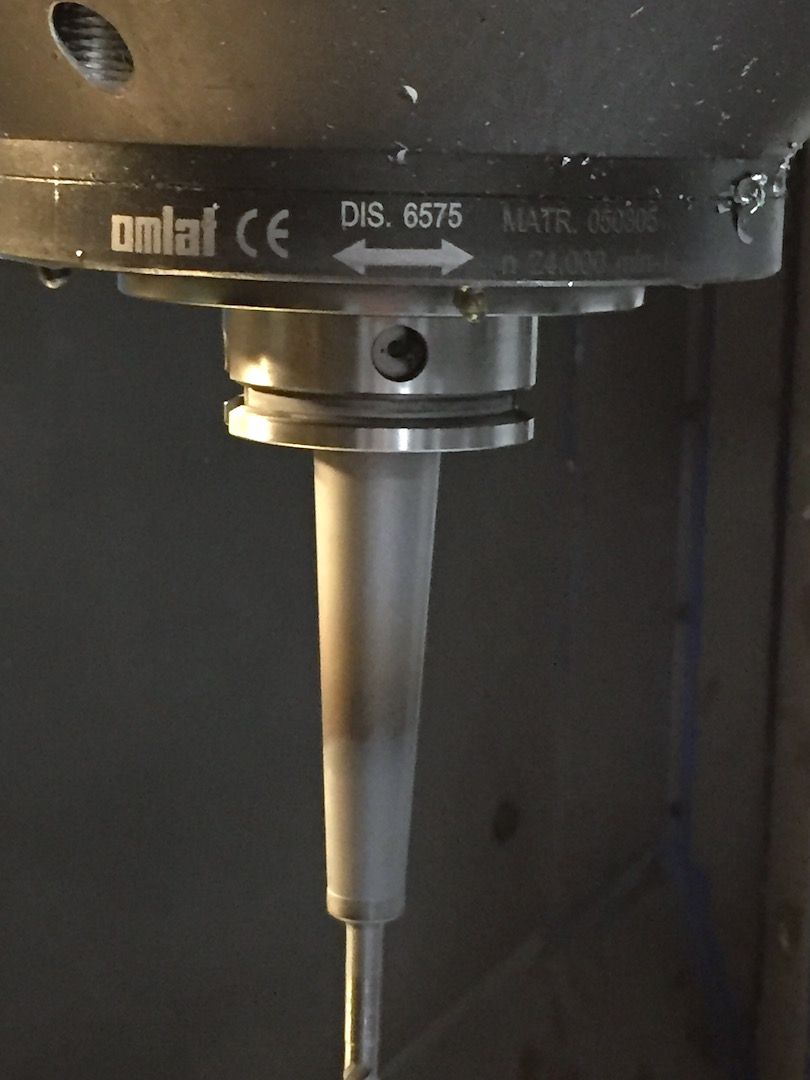

sostituzione elettromandrino a 07/2015 (ad ora circa 800 ore di lavoro), revisione completa su elettromandrino di scorta

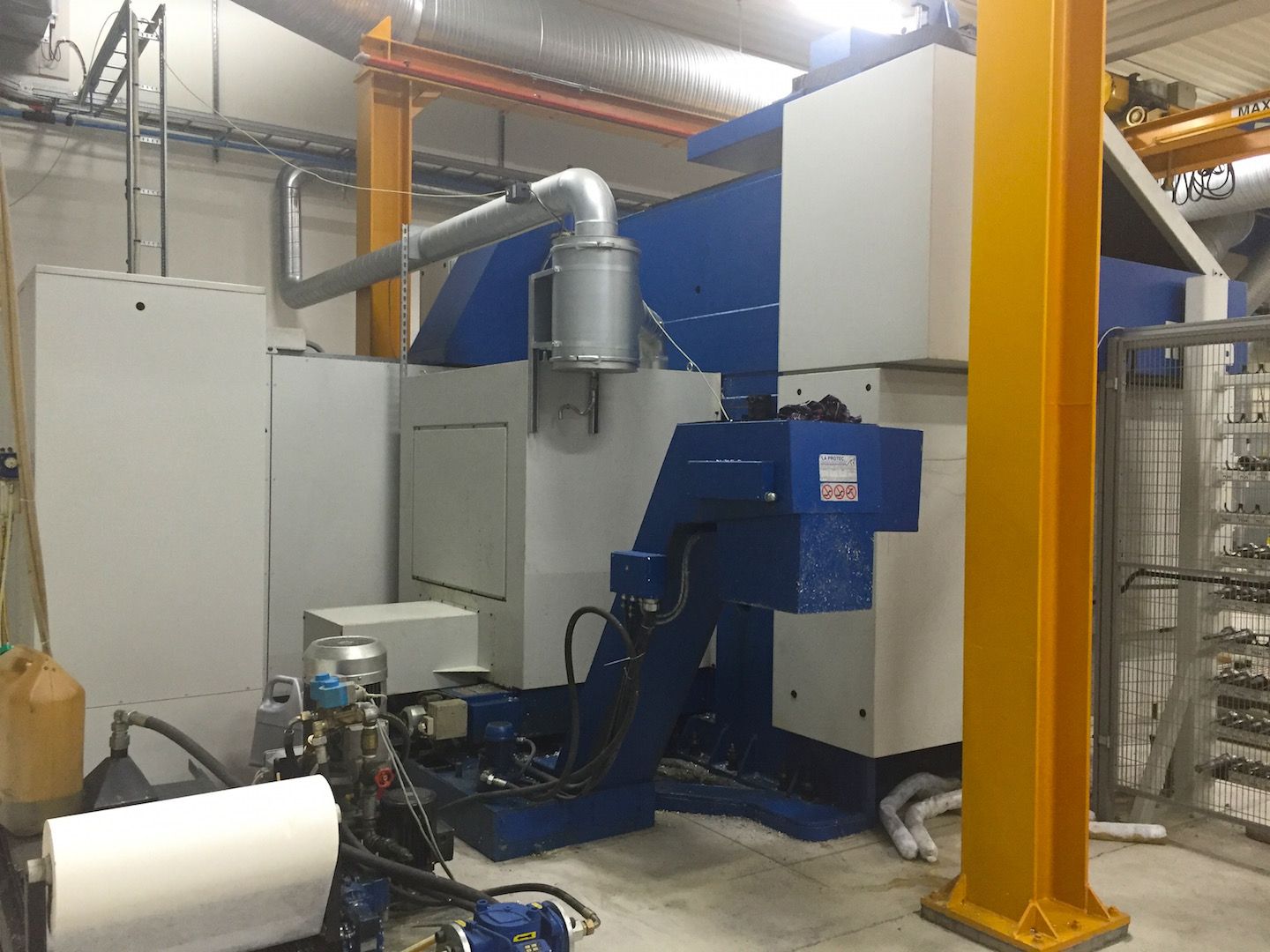

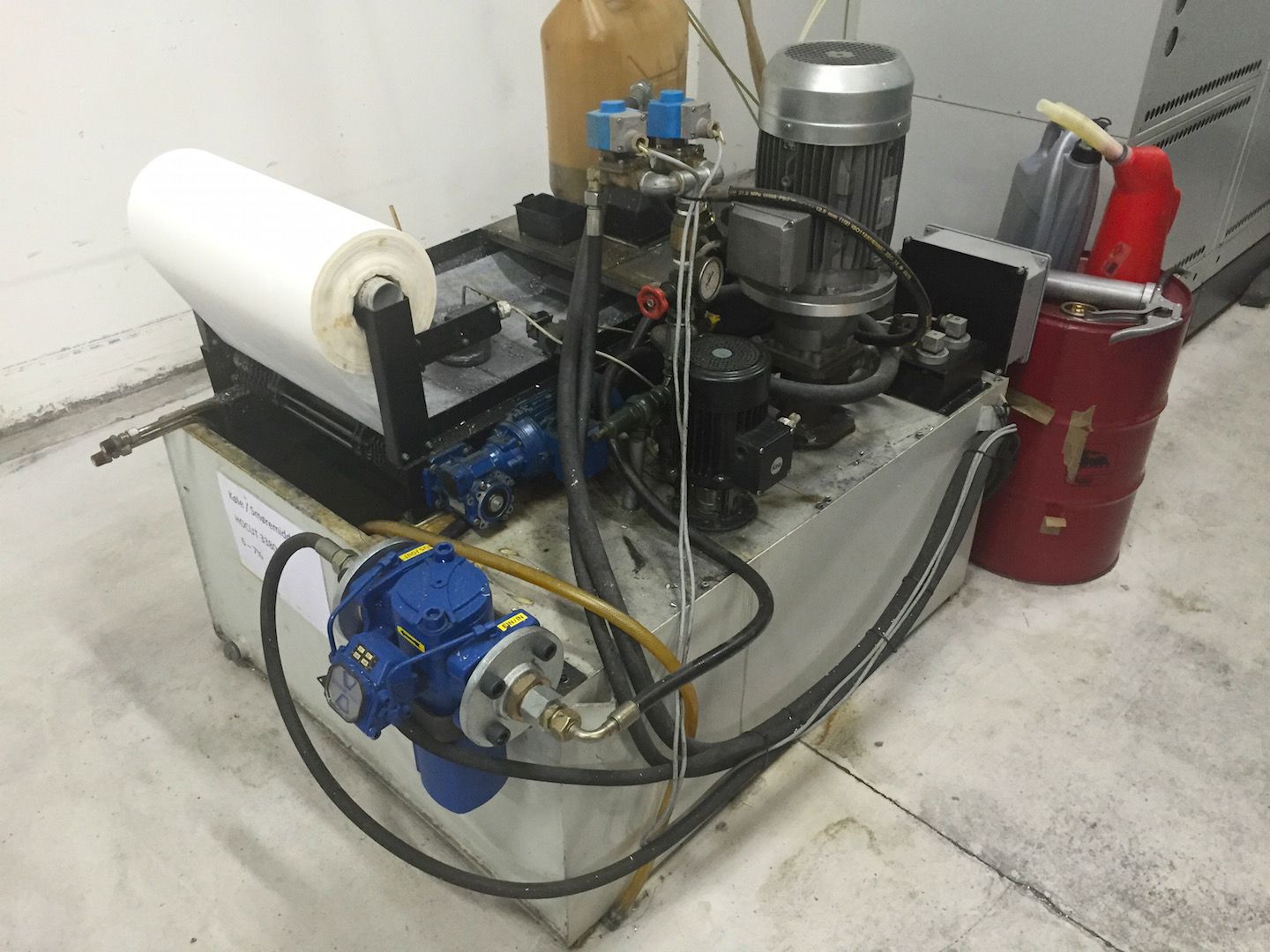

Sistema filtraggio
filtra a carta con pompa alta pressione
Visibile a magazzino
da 02/2016
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
