Categoria
Centro di lavoro
Tipo
a 5 assi o più
Marca
Modello

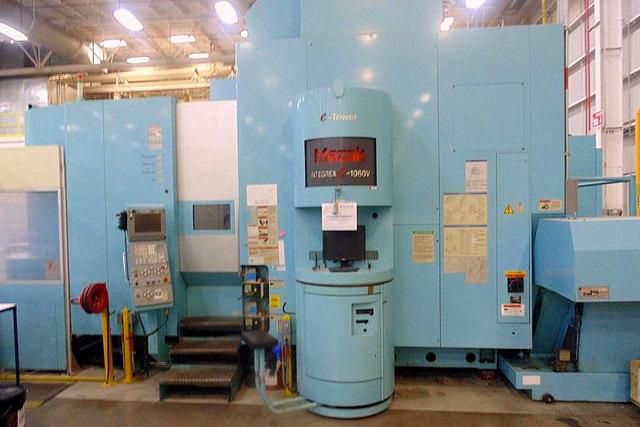

INTEGREX e-1060V/8
Capacità
ø1250x1250 mmø49,21x49,21 in
Anno di costruzione
02/2003 - install 02/2004
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1875 mm73,82 in
Verticale (Z)
1345 mm52,95 in
Trasversale (Y)
1060 mm41,73 in
Rotazione Tavola (B)
continuos positioning with resolution 0,001 °
Oscillazione Testa (A)
150 [-30/+120° res. 0,0001°] °
Capacià volteggio Cilindro
ø1250x1250 mmø49,21x49,21 in

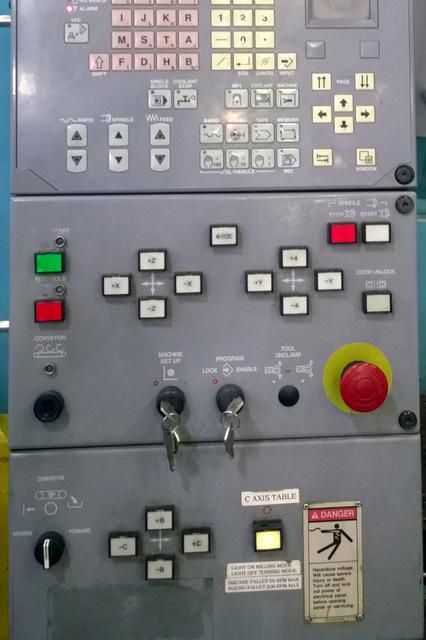

CNC
CNC

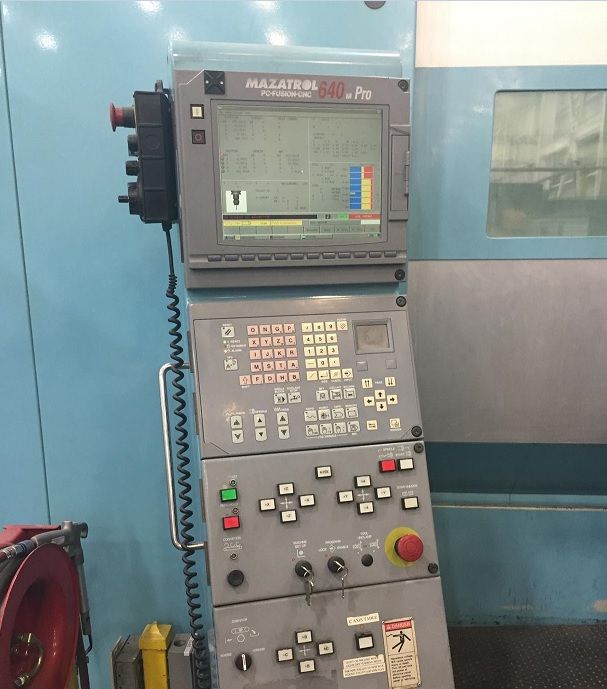

Mazatrol PC-FUSION 640M 5X E-Tower
Note
pacchetto PERFORMANCE, pacchetto ”e” DIE-MOLD PACKAGE W/IC Memory & Ethernet, High precision boring tornado, extended diagnostic function
MANDRINO
Potenza mandrino
(1 Min/30 Min/Cont) 45/37/30 Kw
Cambio gamma
2 gamme
Velocità rotazione
35-10.000 Rpm
Coppia
460 Nm
Cono
ISO50 BIG PLUS
Refrigerante interno
si Bar
AVANZAMENTI
B
0-500 Rpm
Rapido X
40 m/min1.574,80 ipm
Rapido Y
40 m/min1.574,80 ipm
Rapido Z
40 m/min1.574,80 ipm
Rapido B
18 m/min708,66 ipm
Rapido C
30 m/min1.181,10 ipm

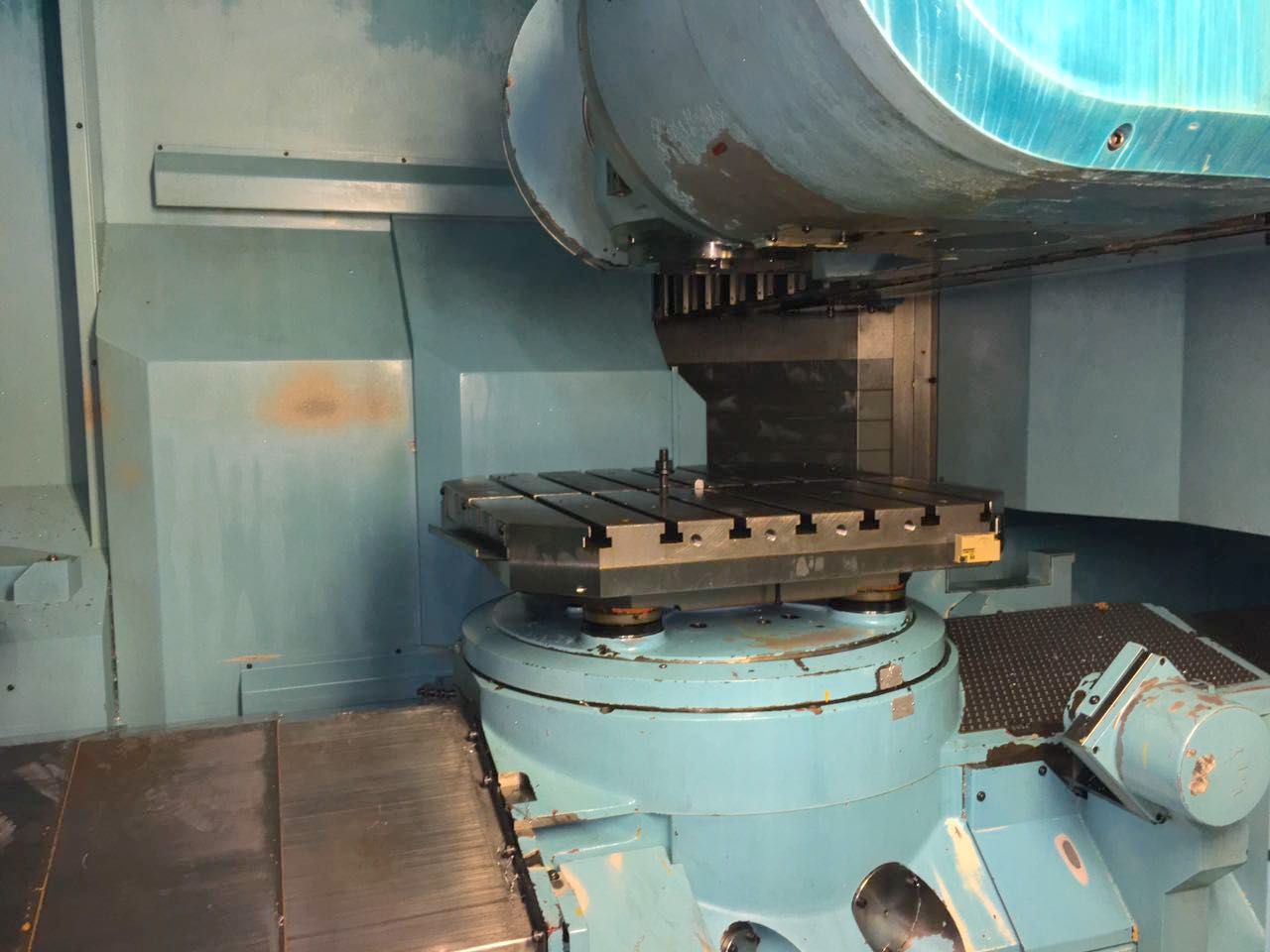

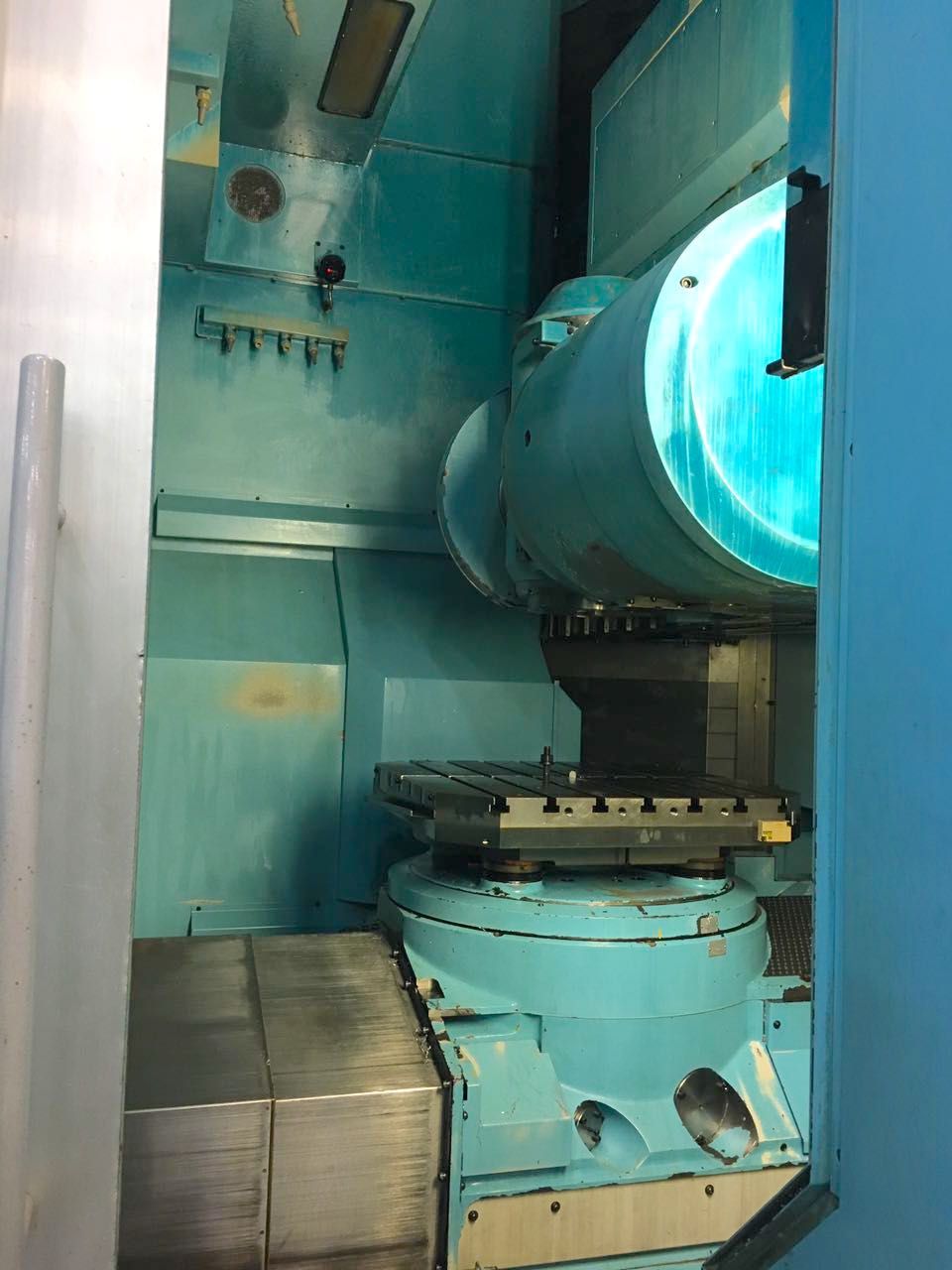

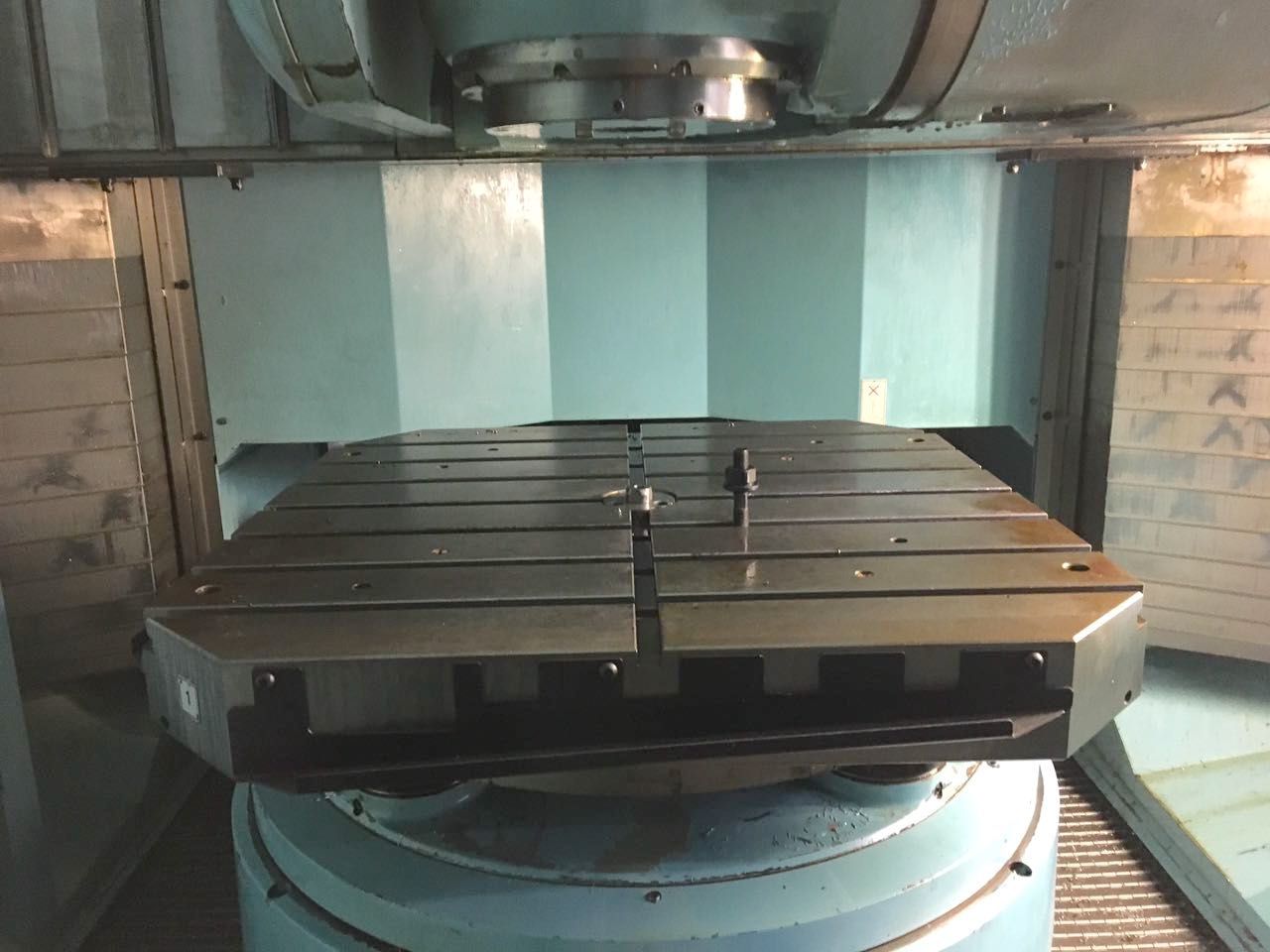

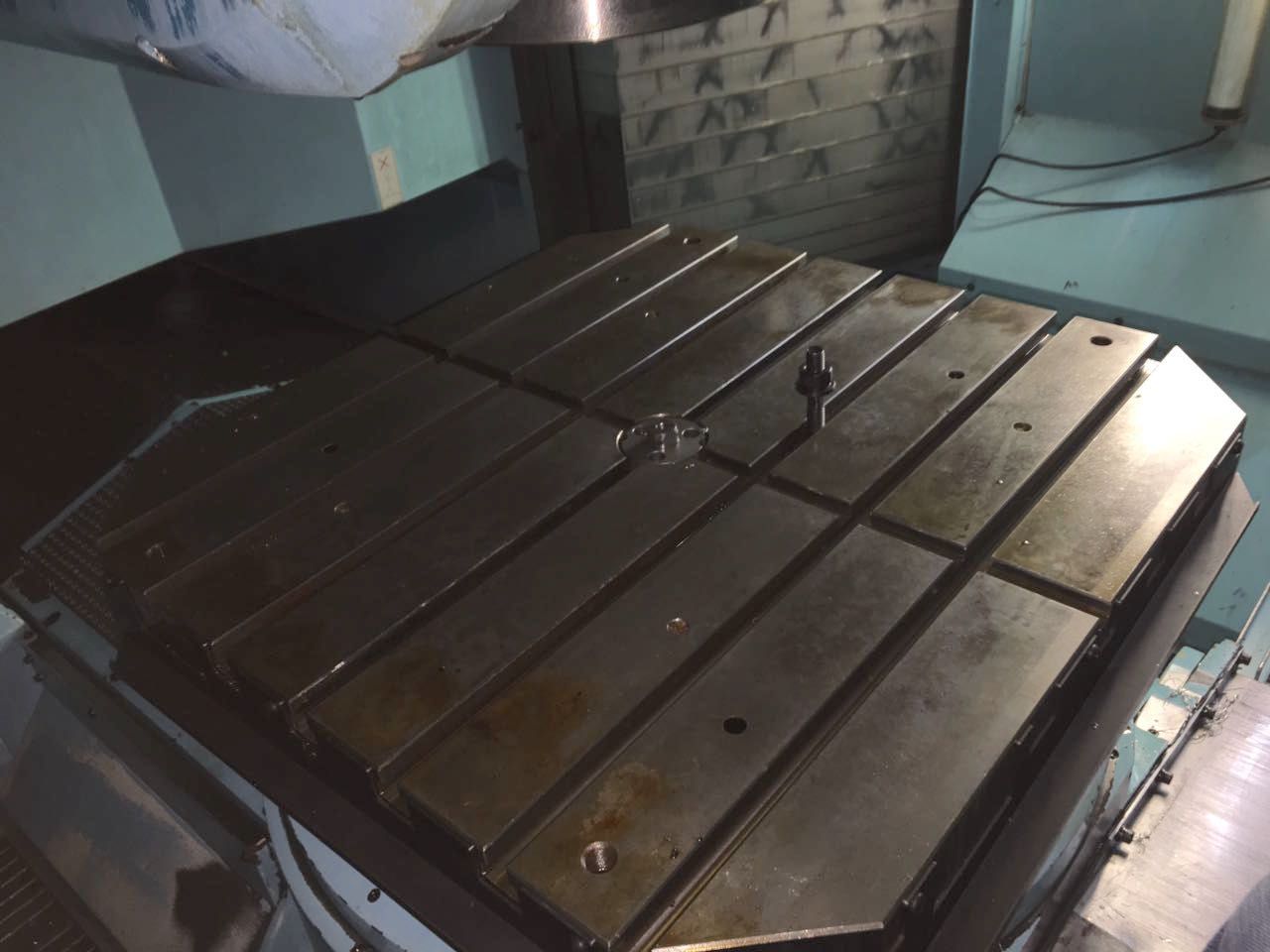

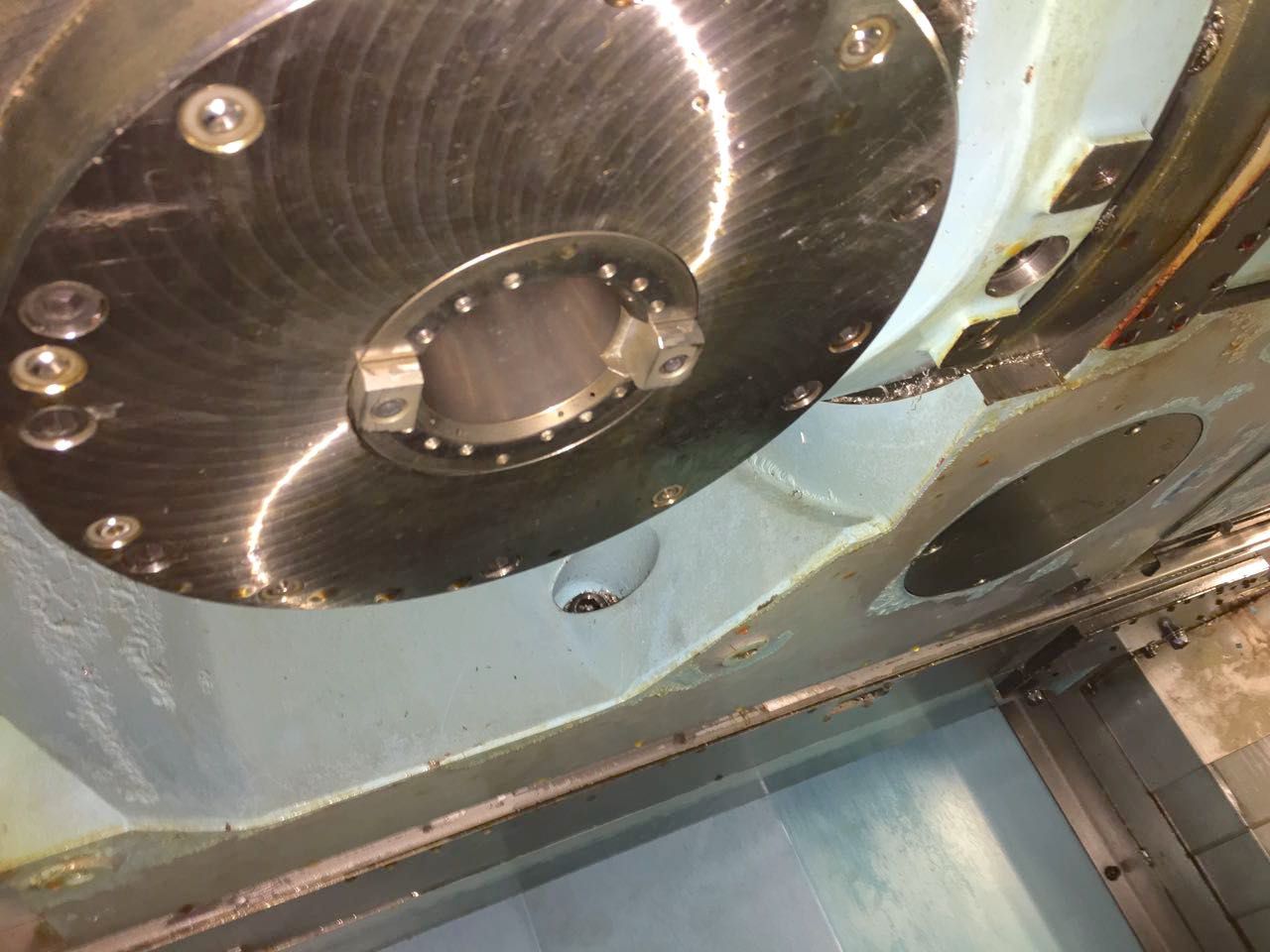

TAVOLA
Dimensione (LxWxH)
800x800 mm31,50x31,50 in
Portata
2200 Kg
Risoluzione (asse B)
0,001 °

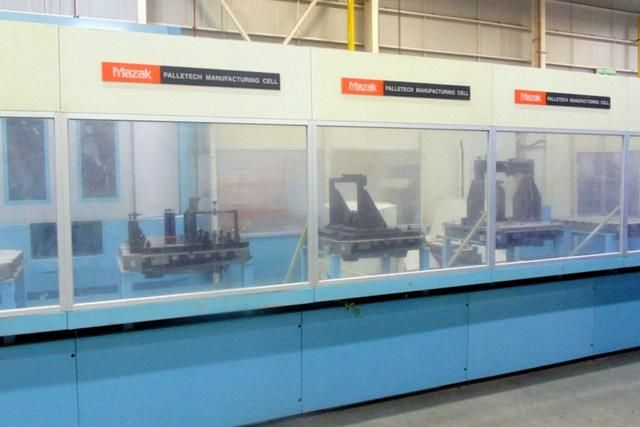

SISTEMA CAMBIO PALLET (APC)
Numero pallet
2+8
Superficie pallet
800x800 mm31,50x31,50 in
Portata
2200 Kg
ATC
Postazioni
160
Diam max utensile
135 mm5,31 in
Diam max con posti adiacenti liberi
262 mm10,31 in
Lunghezza max utensile
500 mm19,69 in
Peso max utensile
30 Kg
Attacco utensile
ISO50 BIG PLUS
Tempo cambio utensile
(T/T) 1.8 sec.
EXTRA
Potenza totale installata
(30 Min/Cont) 108/99 Kw
Peso totale macchina
38000 (escluso cambio pallet esterno) Kg
Ingombri Macchina

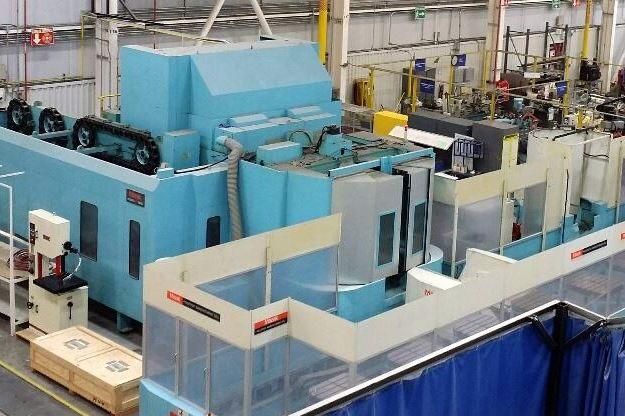

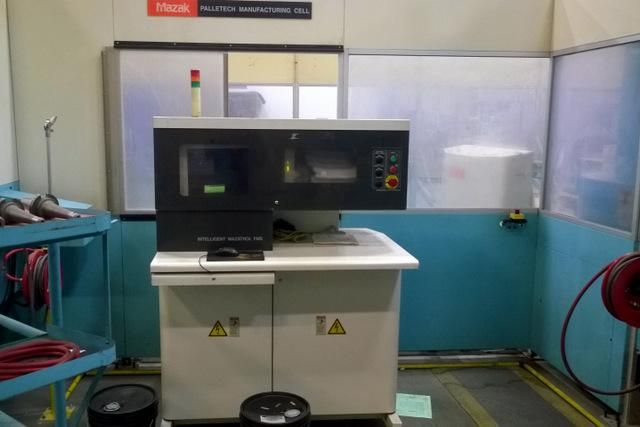

5320x8242x4400 (12828x11915x4400 con Palletech) mm209,45x324,49x173,23 (505,04x469,09x173,23 con Palletech) in
Accessori a corredo
list available upon request
Tastatore Pezzo
Renishaw RMP10
Principali interventi/aggiornamenti effettuati sulla macchina
new milling spindle 10/2015

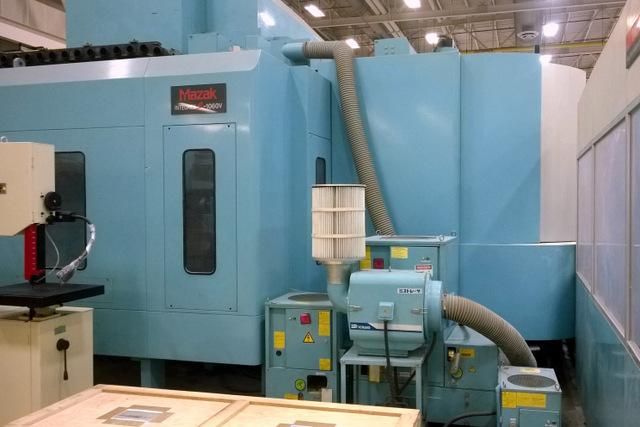

Aspiratore fumi
si
Carenatura
integrale
Certificazione CE
Sì
Schemi elettrici
Sì
Libri uso e manutenzione
Sì
Presetting Utensili
si
Sistema filtraggio
si
Alta pressione
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
