Categoria
Centro di lavoro
Tipo
a 5 assi o più
Marca
Modello

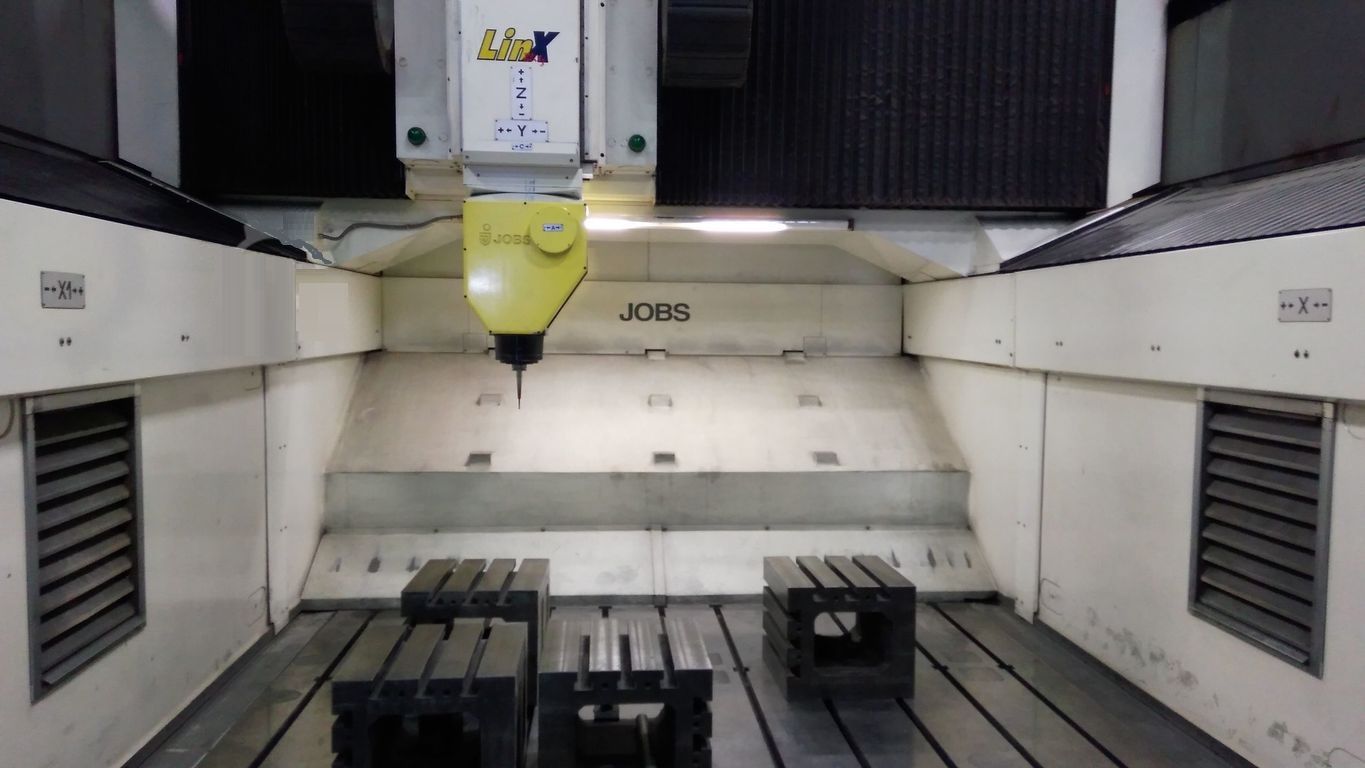

LINX Blitz
Capacità
2600x2200x900 mm102,36x86,61x35,43 in
Anno di costruzione
2006
Anno di revisione
new spindle 2017
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
2600 mm102,36 in
Verticale (Z)
900 mm35,43 in
Trasversale (Y)
2200 mm86,61 in
Rotazione Testa ( C)
continua 400.000x0,001 (+/-200) °
Oscillazione Testa (A)
continua 210.000x0,001 (+90/-120) °
Sostentamento assi
Linear Motors
Distanza tra i montanti
3010 mm118,50 in
Note
Automatic grease lubrification of linear guides, hydraulical balancing of vertical stroke
CNC
CNC

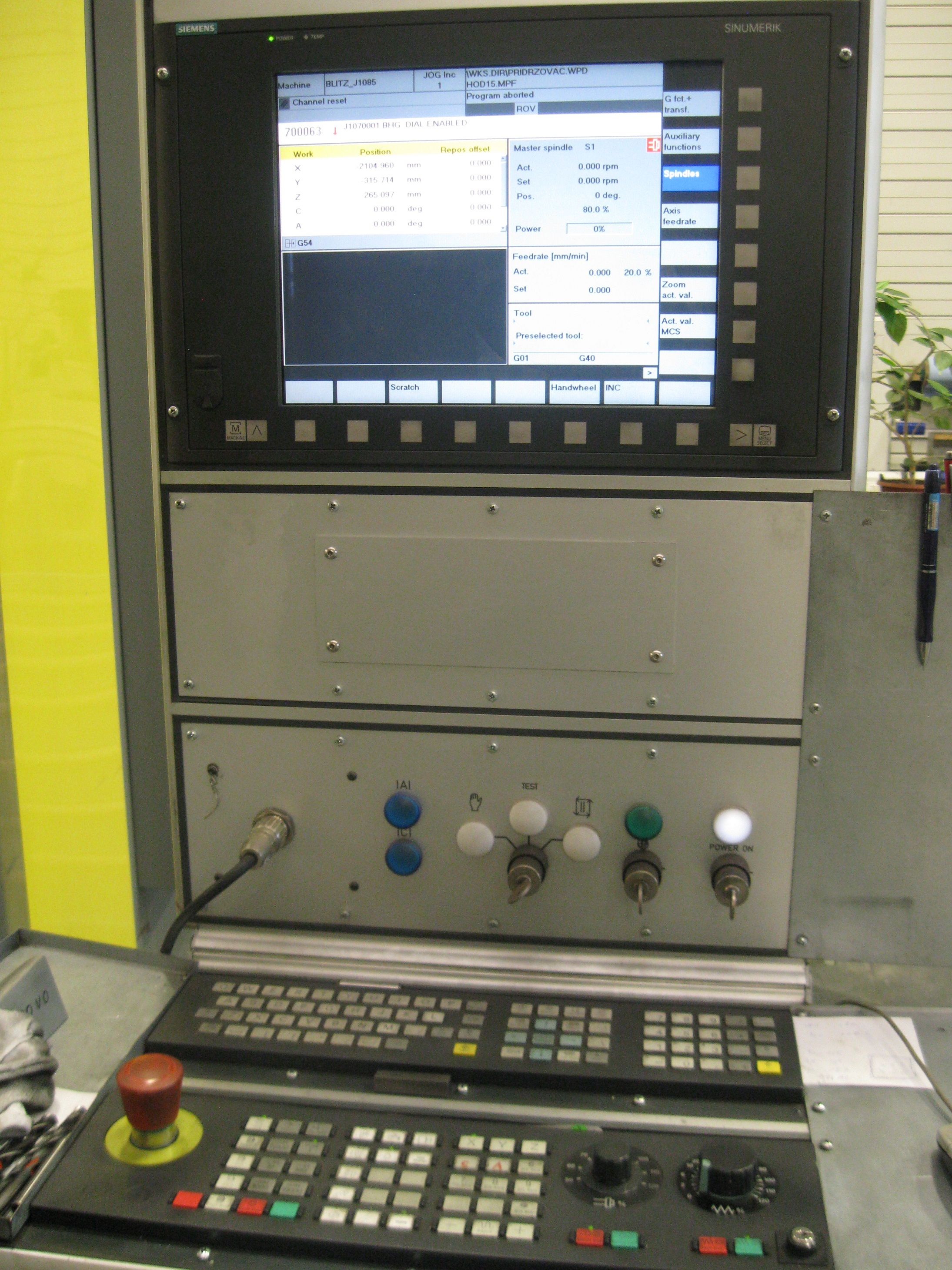

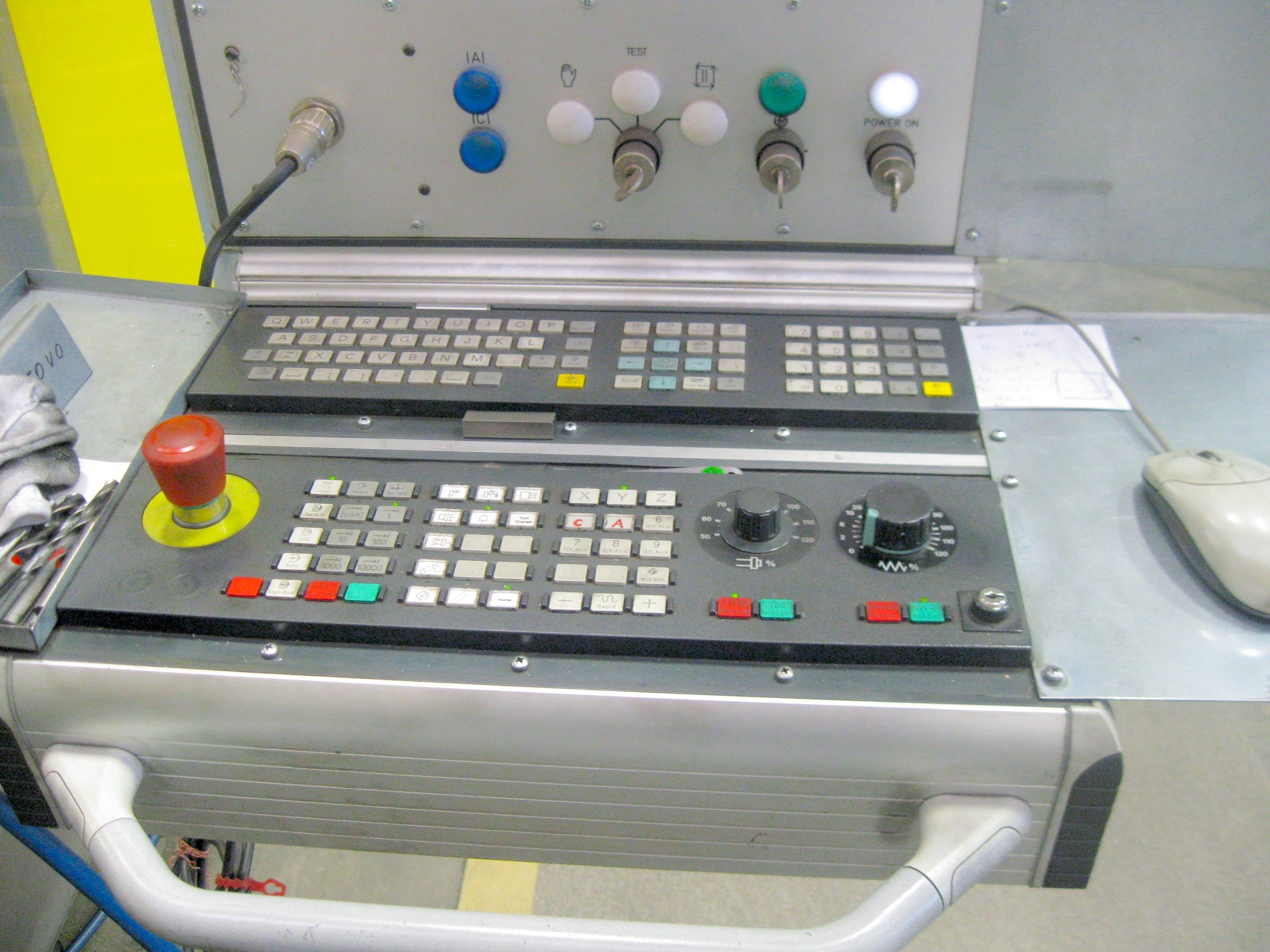

Siemens Sinumerik 810D
Azionamenti
Siemens
Sistema di misura
Pressurized linear scales

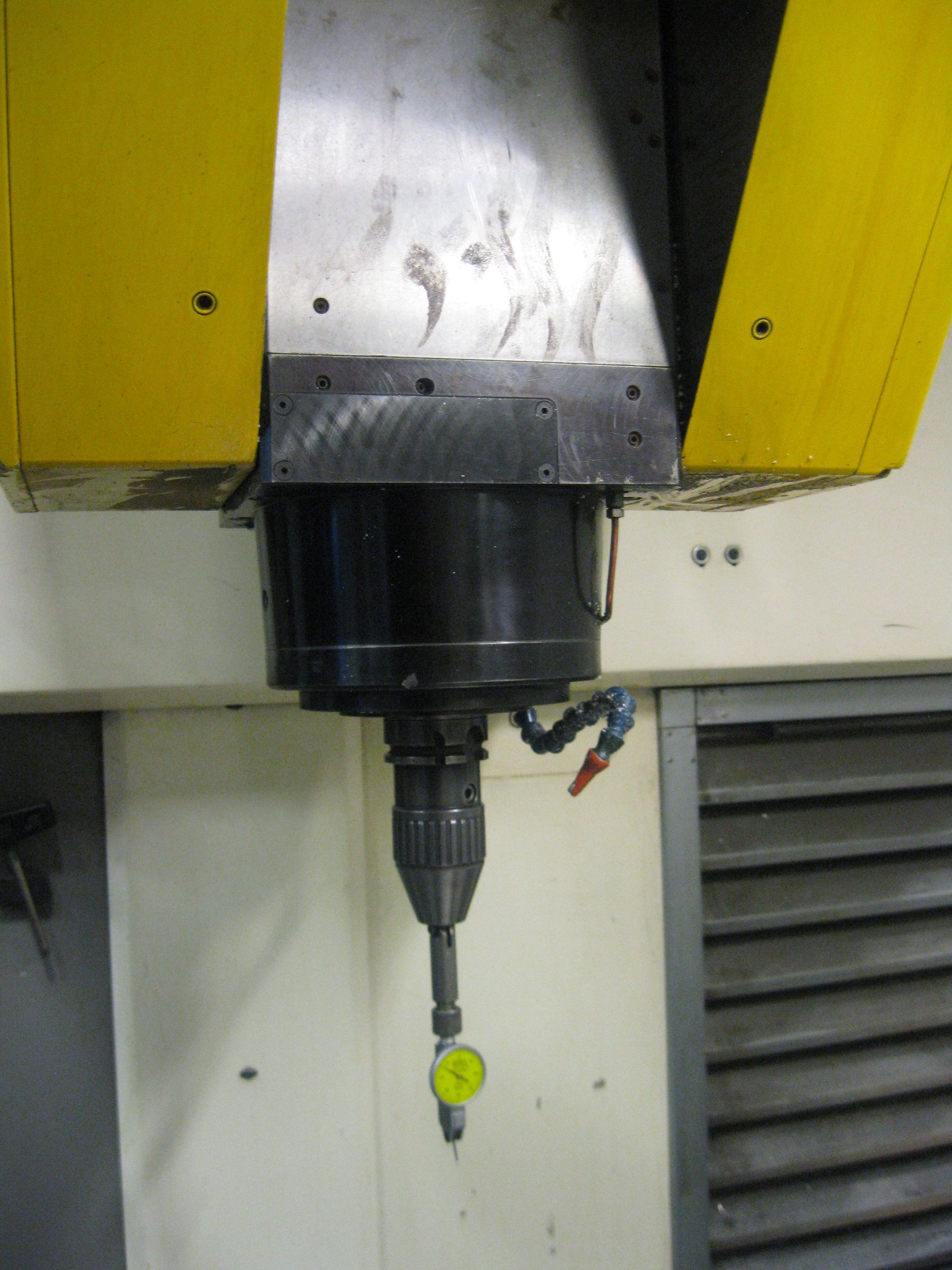

MANDRINO
Potenza mandrino
29 Kw
Velocità rotazione
24.000 Rpm
Coppia
42 Nm
Cono
HSK63A
Trasmissione mandrino
Electrospindle
Note

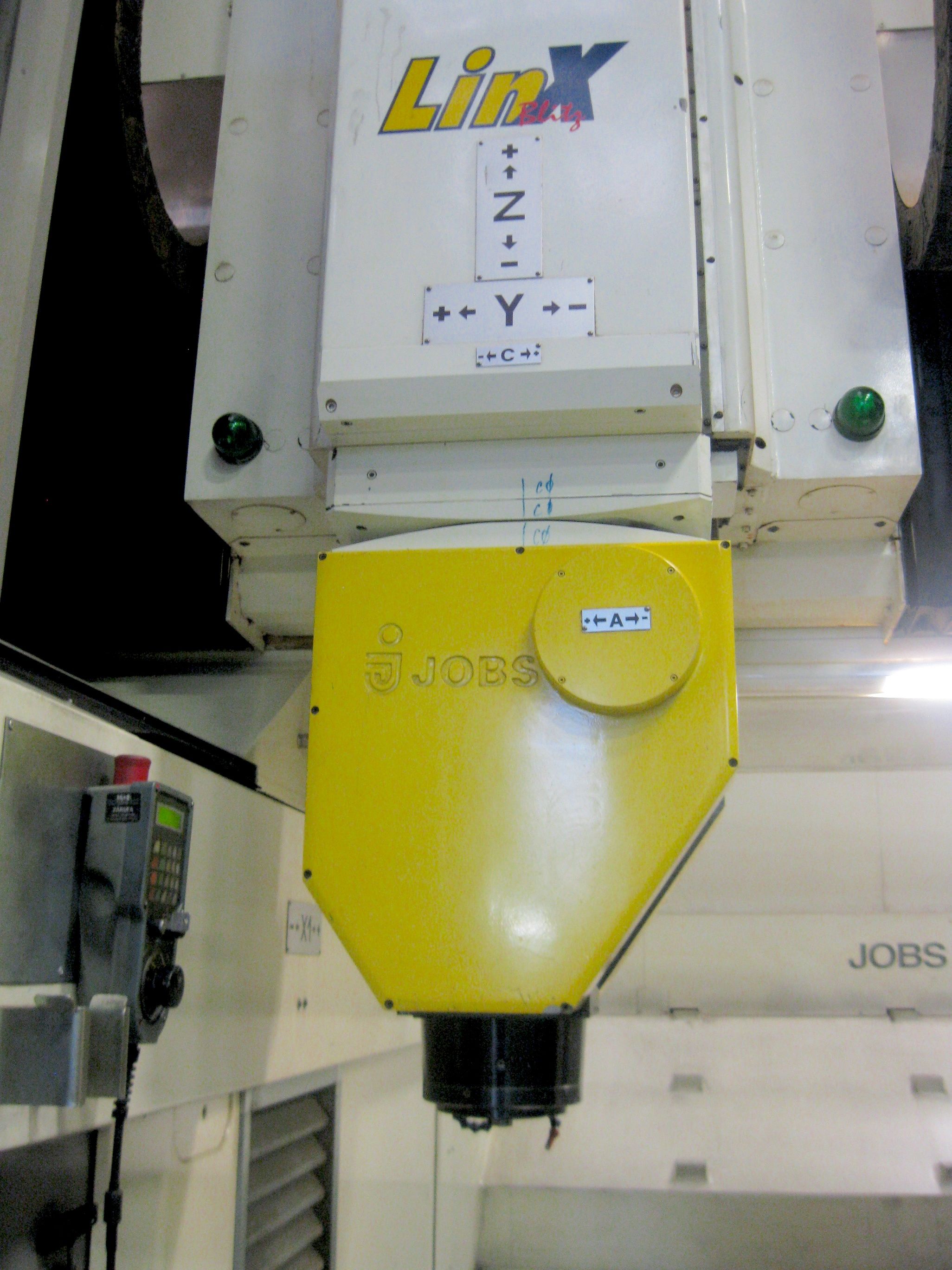

T3B head
AVANZAMENTI
Rapido X
70 m/min2.755,90 ipm
Rapido Y
70 m/min2.755,90 ipm
Rapido Z
70 m/min2.755,90 ipm
A
180 °/sec
C
180 °/sec
Accelerazione assi
7 m/s2

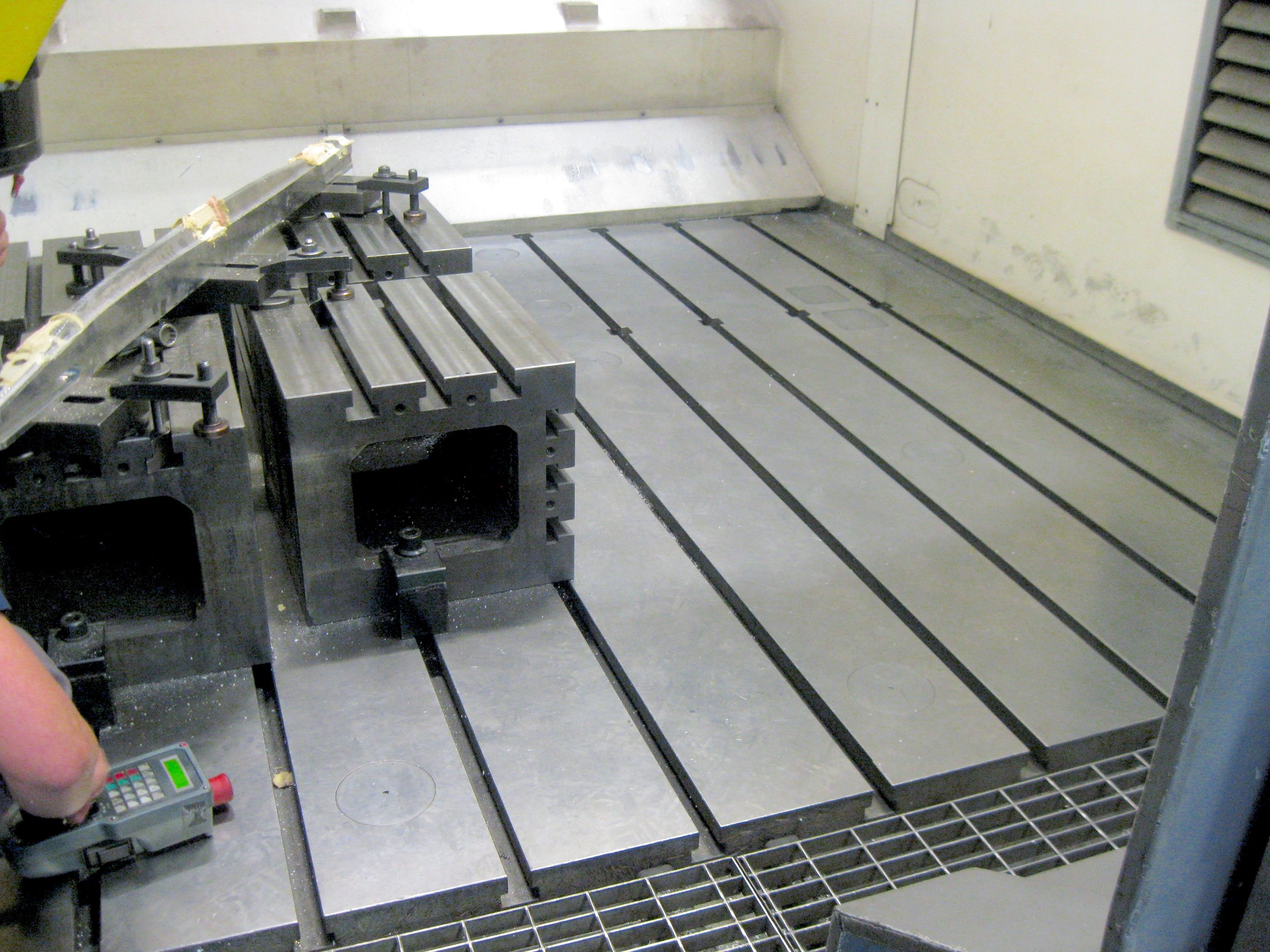

TAVOLA
Dimensione (LxWxH)
2680x2830x300 mm105,51x111,42x11,81 in
Portata
5.000 kg/mq - 37.000 Kg
EXTRA
Peso totale macchina
33600 Kg
Accessori a corredo

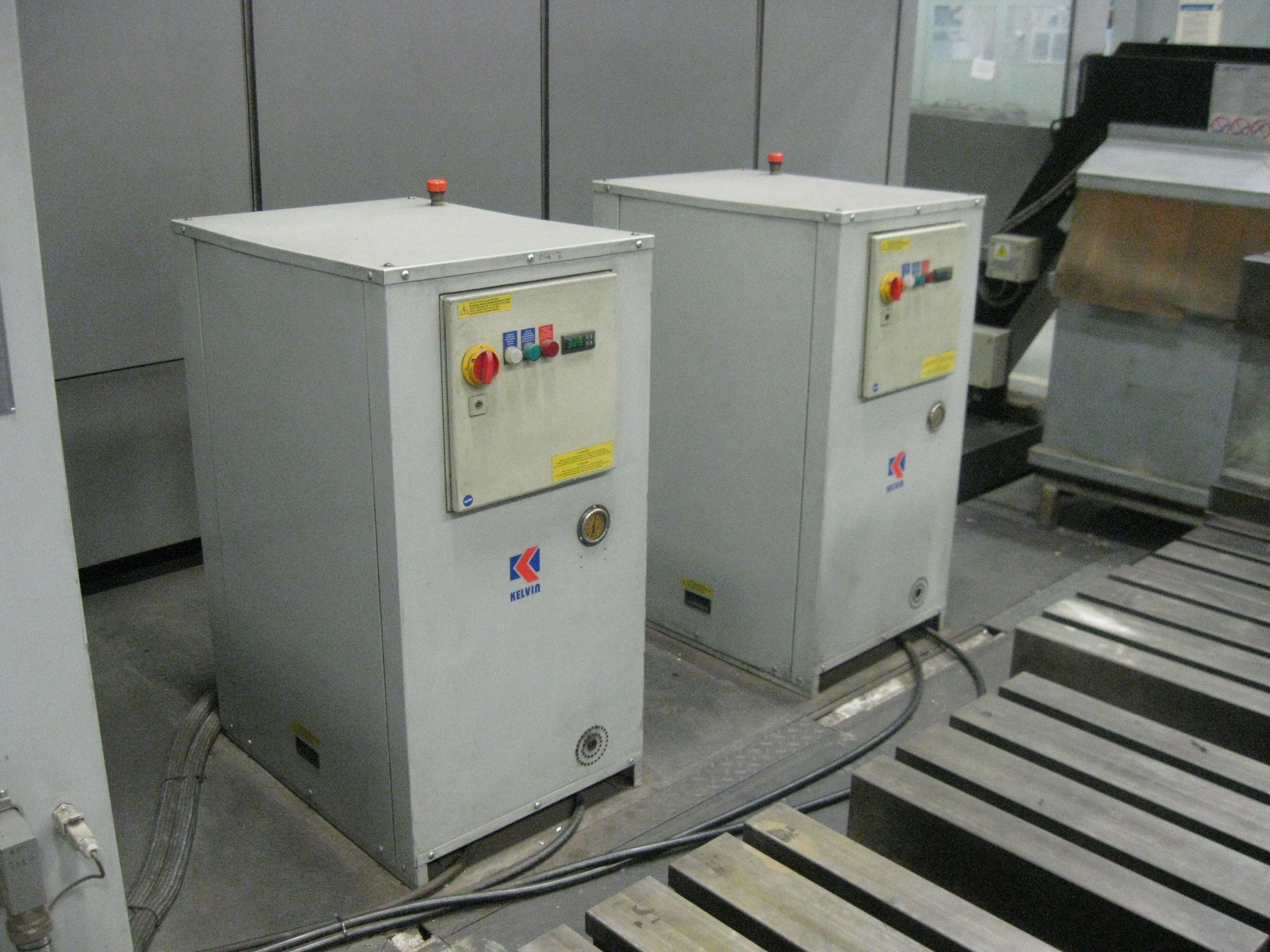

1 spare electro-spindle, 25 hot clamps (different sizes), 1 weldon size 25, 3 HSK various, 2 for modular, 1 for drilling head, 4 for collet head, clamps for toroids, clamps for milling cutters, Chiller for linear motors and spindle
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Carenatura
full housing
Disponibilità
immediate
Visibile in funzione
yes
Principali interventi/aggiornamenti effettuati sulla macchina
new spindle in 2017, standard mantainance
Ingombri Macchina
8170x8220x3900 mm321,65x323,62x153,54 in
Potenza totale installata
180KVA / 400V (+/-10%) Kw
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
