Categoria
Centro di lavoro
Tipo
a 5 assi o più
Marca
Modello

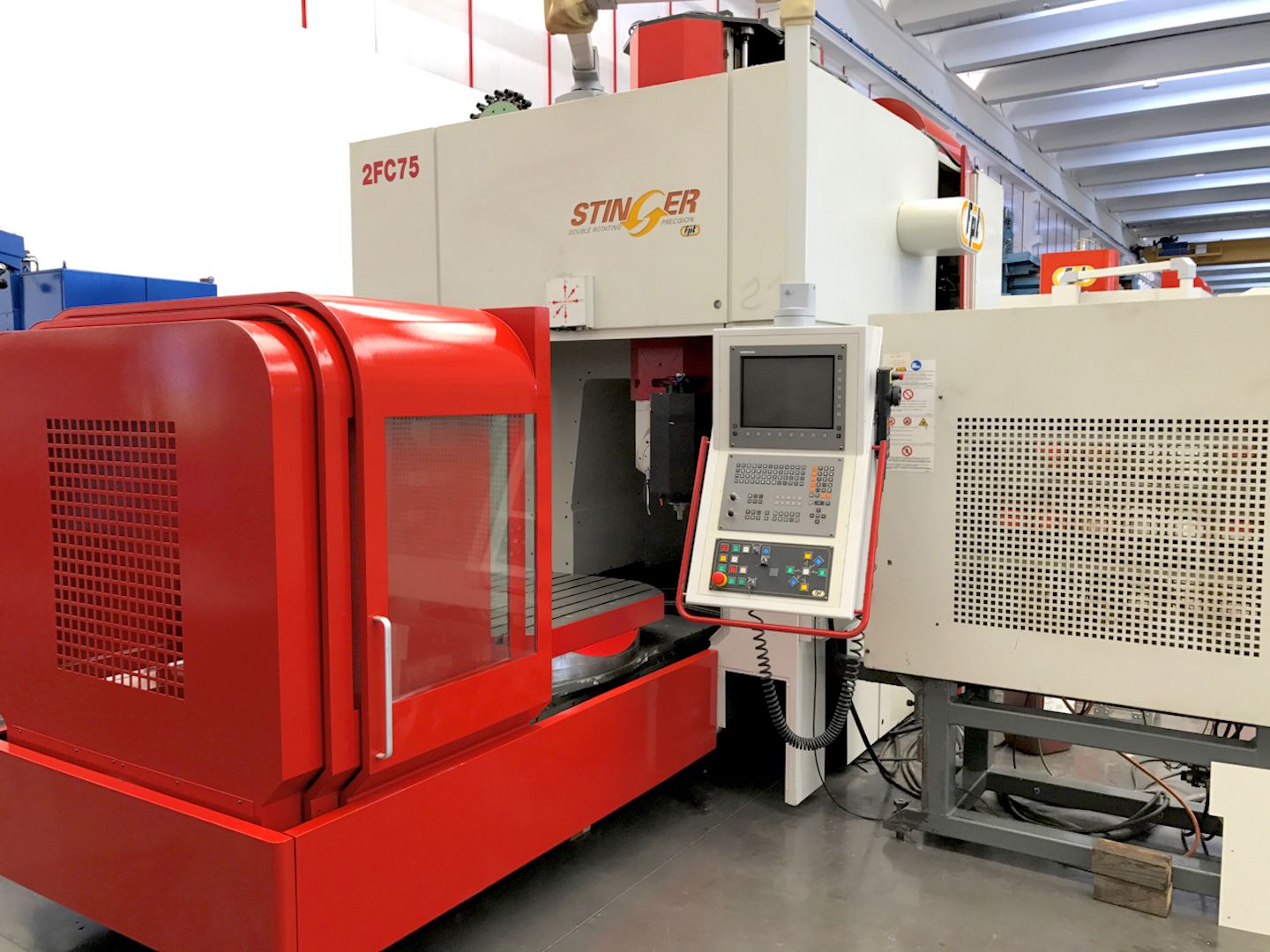

STINGER
Capacità
1750x1400x600 mm68,90x55,12x23,62 in
Anno di costruzione
2004
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
1750 mm68,90 in
Verticale (Z)
600 mm23,62 in
Trasversale (Y)
1400 mm55,12 in

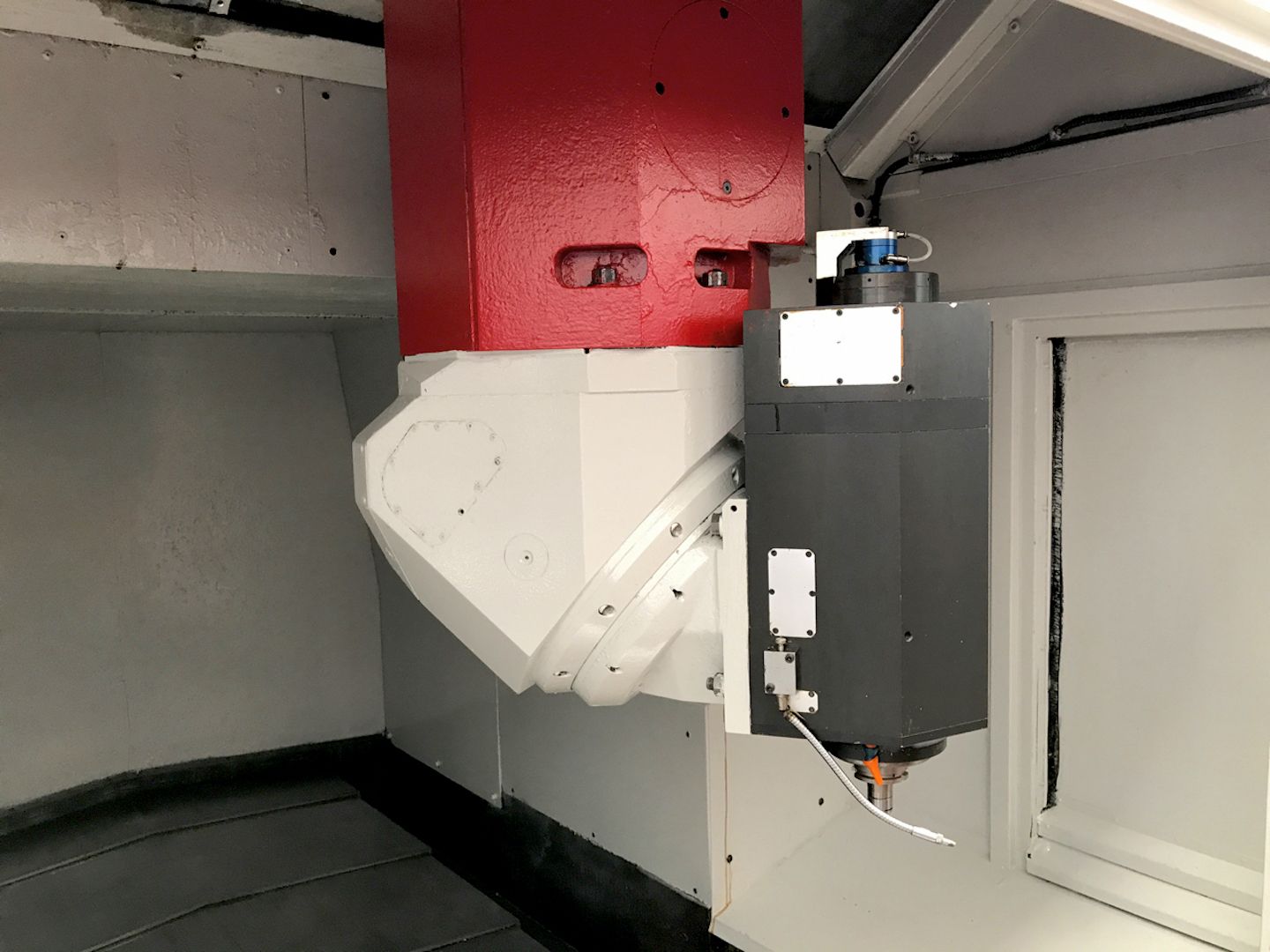

Oscillazione Testa (A)
0,001 °
Capacià volteggio Cilindro
ø1430 mmø56,30 in
Rotazione Tavola (B)
360.000x0,001 °

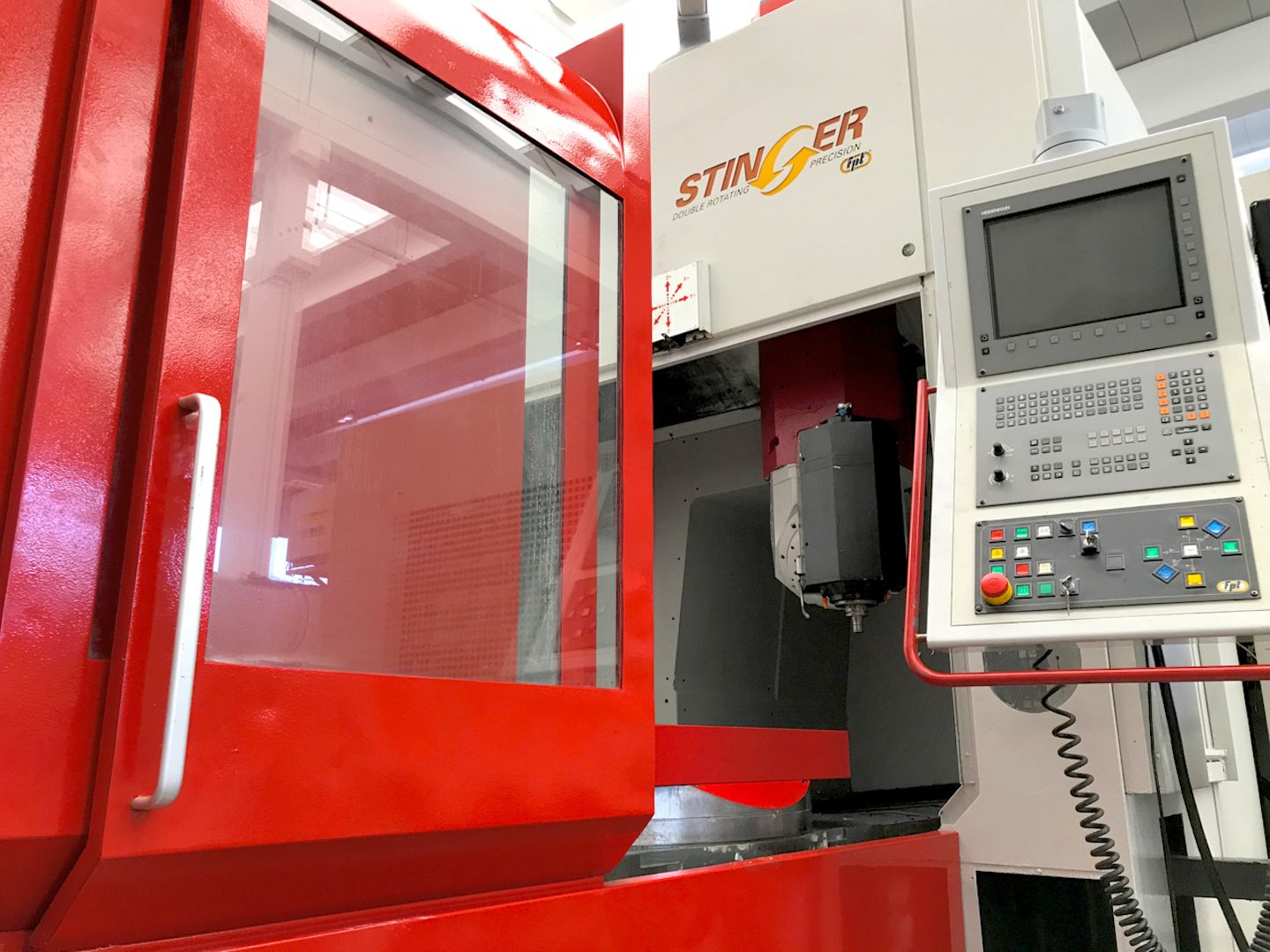

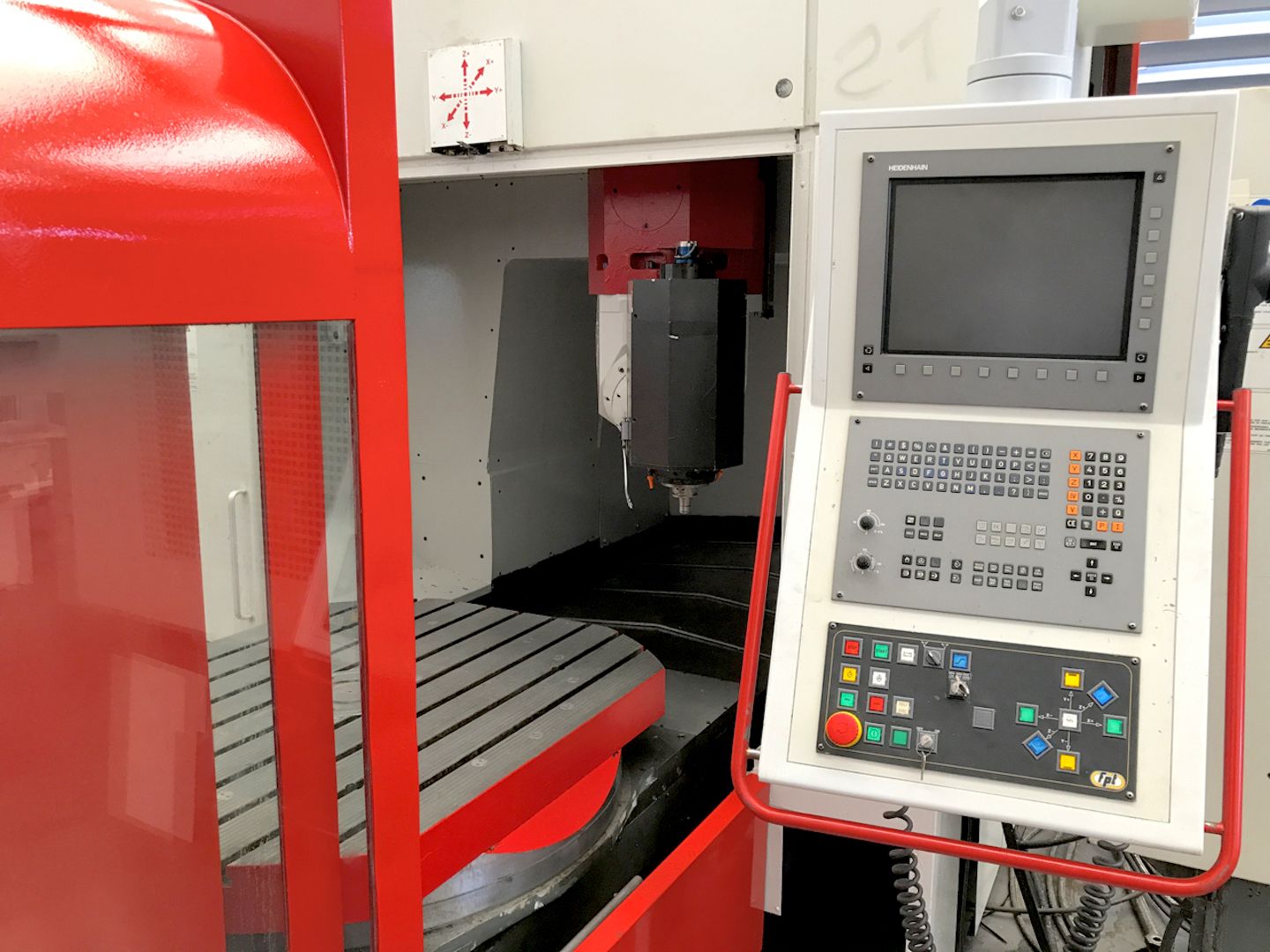

CNC
CNC
Heidenhain iTNC530
Azionamenti
Siemens
Sistema di misura
Righe Ottiche

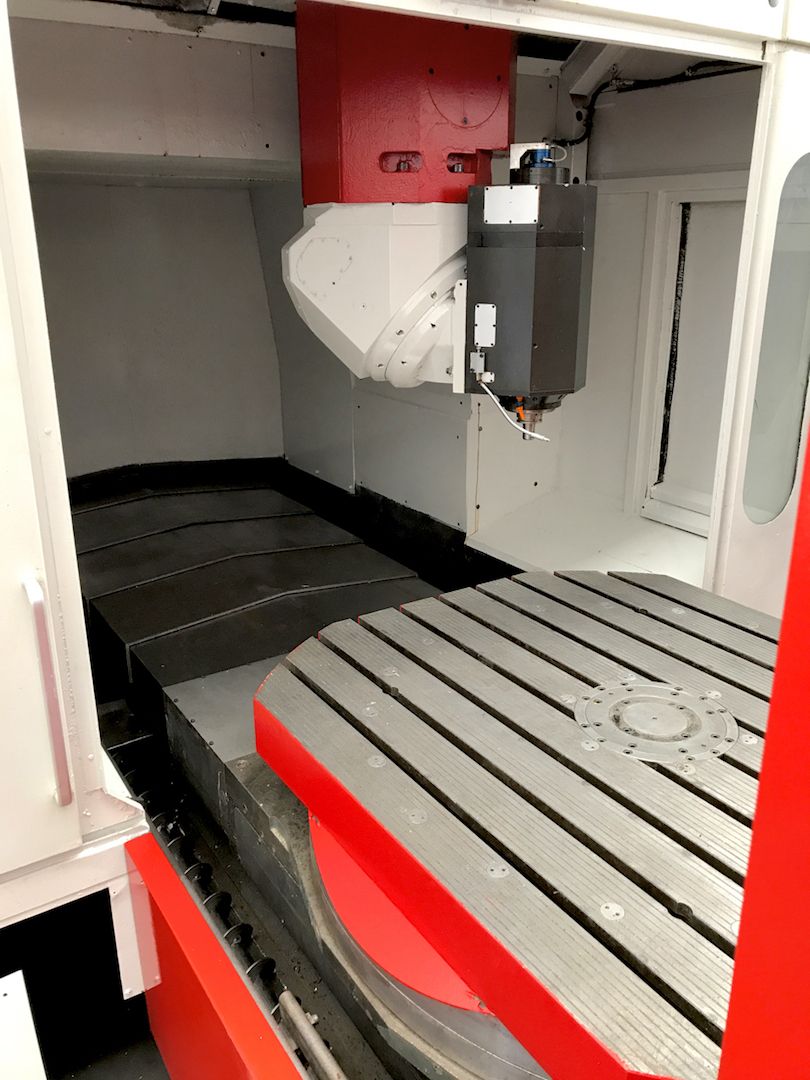

MANDRINO
Potenza mandrino
18,5/26 Kw
Velocità rotazione
18000 Rpm
Coppia
105 Nm
Cono
HSK63A
Refrigerante interno
20 Bar
Trasmissione mandrino
Elettromandrino
AVANZAMENTI
Rapido X
35 m/min1.377,95 ipm
Rapido Y
35 m/min1.377,95 ipm
Rapido Z
35 m/min1.377,95 ipm
Accelerazione assi
6 m/s2

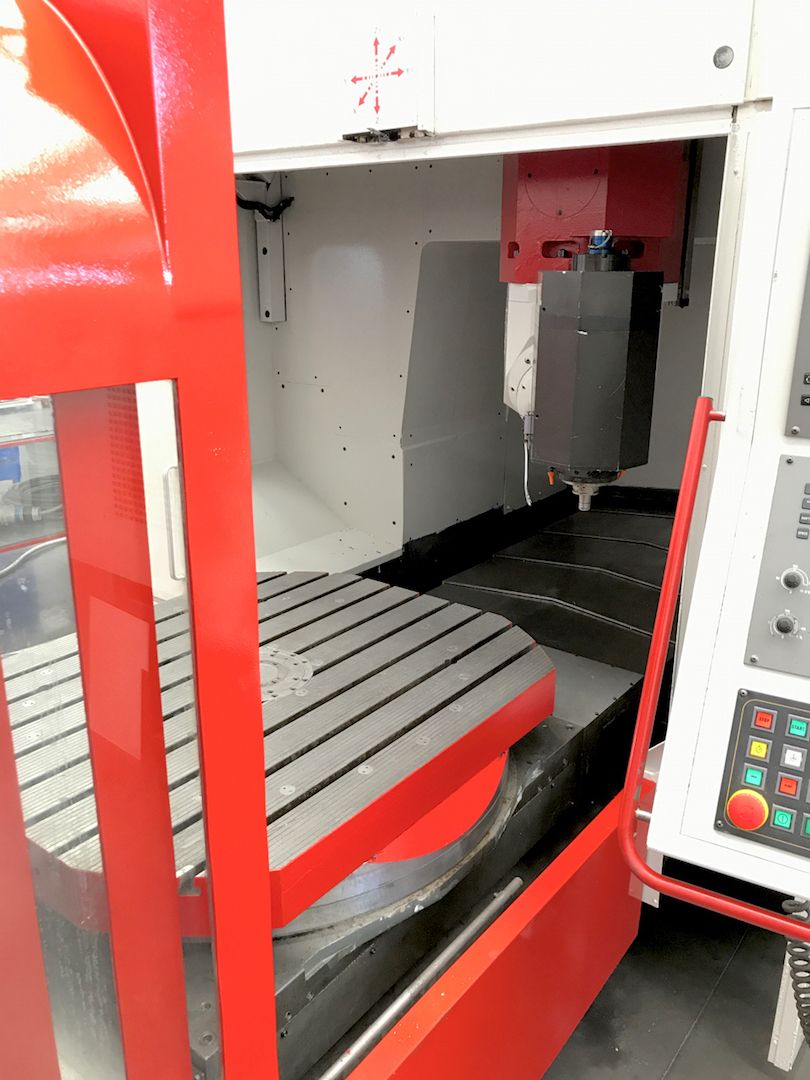

TAVOLA
Dimensione (LxWxH)
1200x1000 mm47,24x39,37 in
Portata
5000 Kg
Risoluzione (asse B)
0,001 °

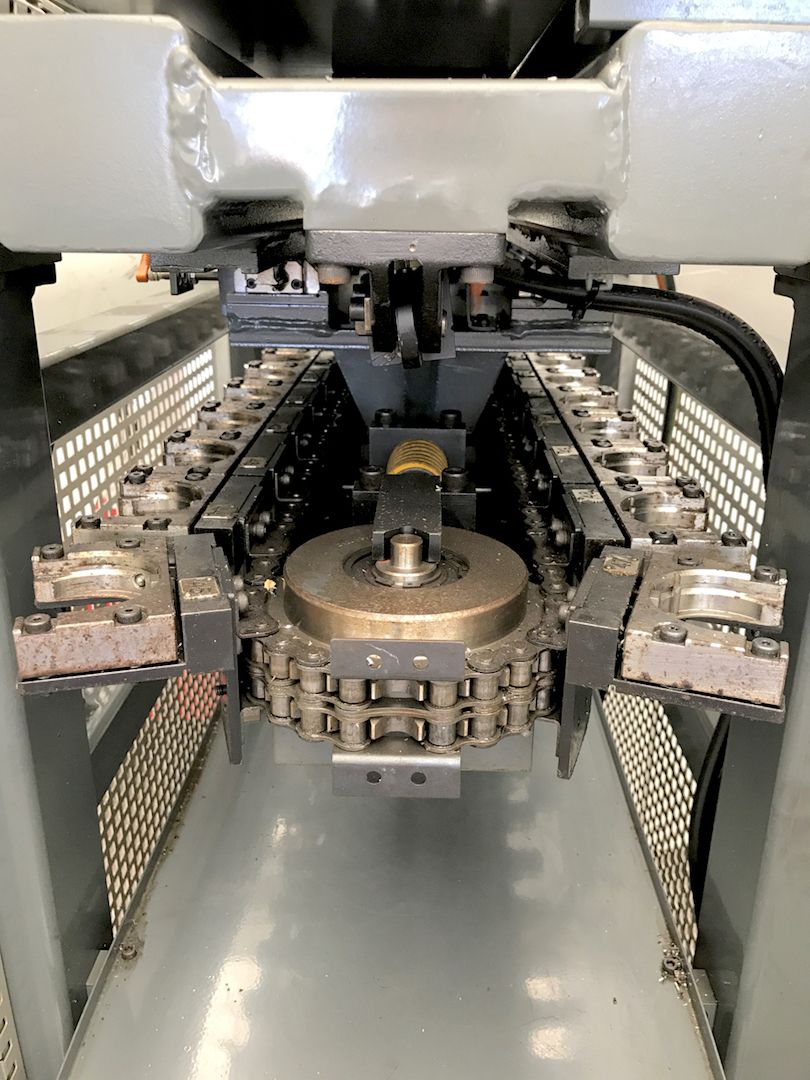

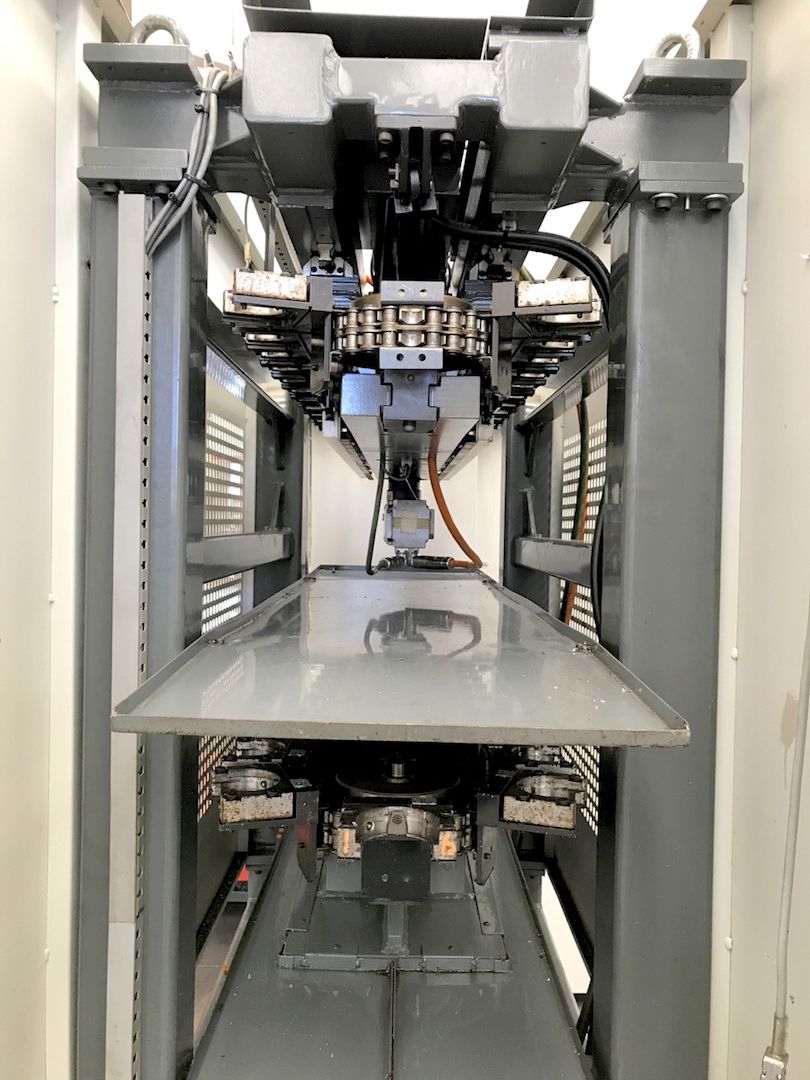

ATC
Postazioni
60
Attacco utensile
60 HSK63
Diam max utensile
70 mm2,76 in
Lunghezza max utensile
300 mm11,81 in
Peso max utensile
10 Kg
EXTRA
Ingombri Macchina
6000x4000x3850 mm236,22x157,48x151,57 in
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì
Carenatura
integrale
Sistema filtraggio
si
Presetting Utensili
si
Disponibilità
pronta
Visibile a magazzino
si
Alta pressione
si
Potenza totale installata
67 Kw
Peso totale macchina
≈21.000 Kg
Accessori a corredo

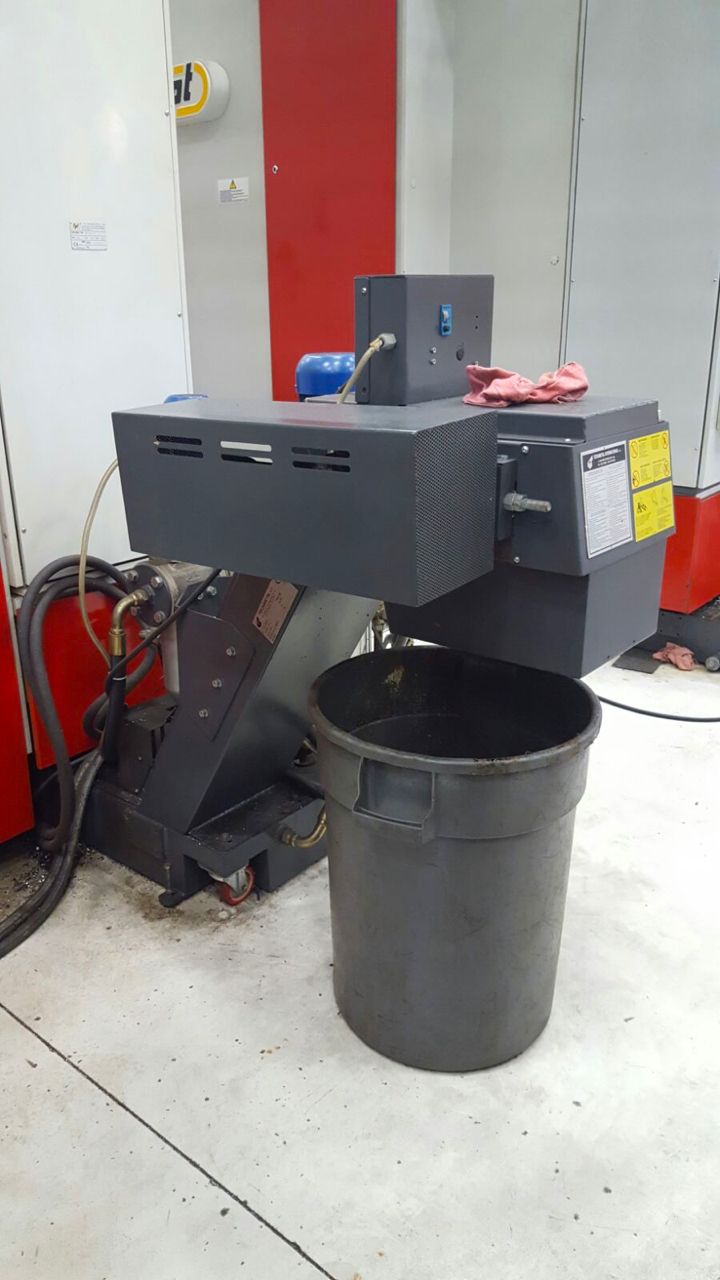

Evacuatore truciolo, alta pressione 20Bar, presetting laser, vite di ricambio asse Y
Visibile in funzione
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
