Categoria
Alesatrice
Tipo

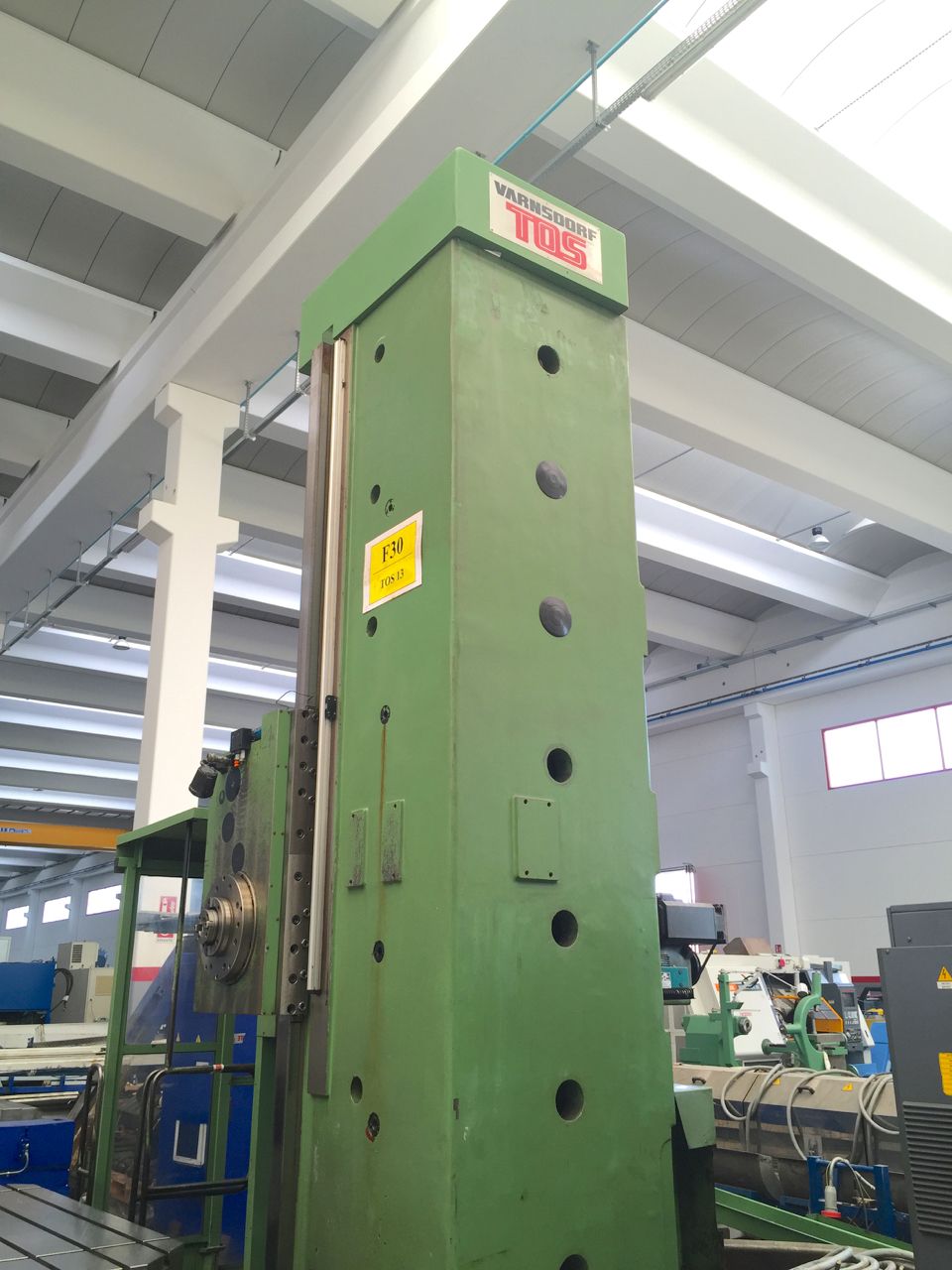

a montante T
Modello
WHN 13.8 CNC
Capacità
3500x2500x1250+800 mm137,80x98,43x49,21+31,50 in
Anno di costruzione
2001

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
3500 mm137,80 in
Verticale (Y)
2500 mm98,43 in
Trasversale montante (Z)
1250 mm49,21 in
Canotto (W)
800 mm31,50 in
CNC
CNC

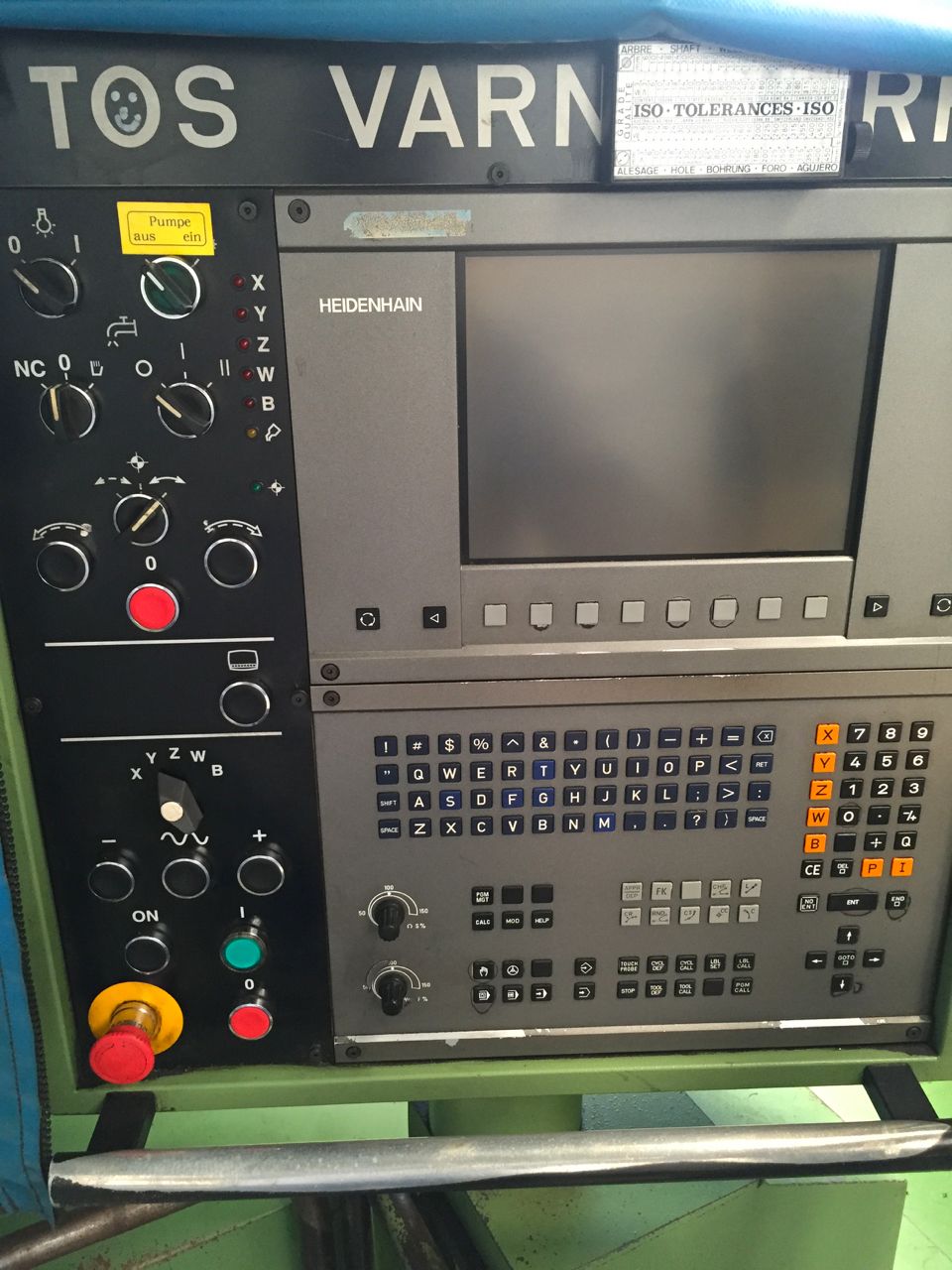

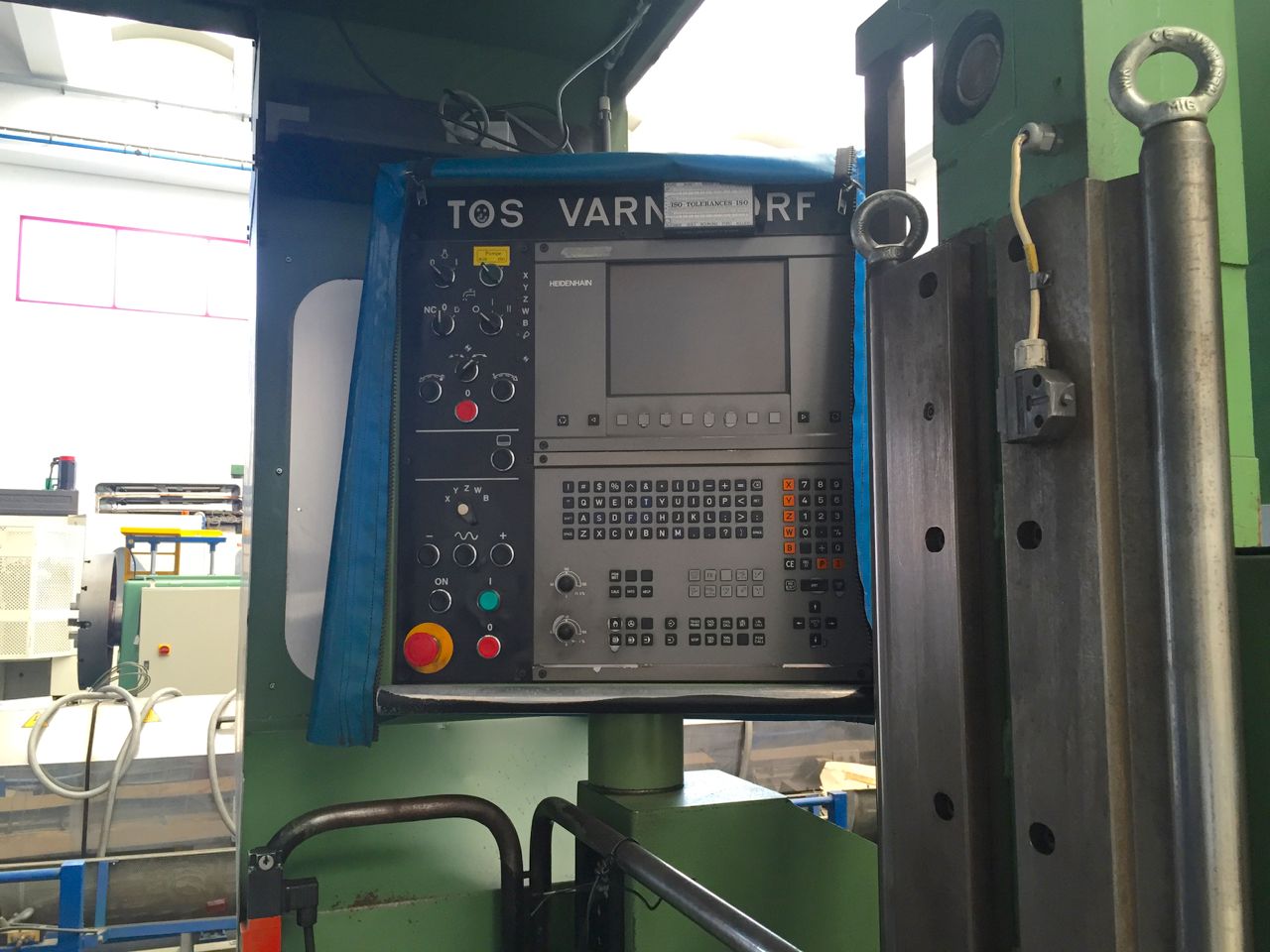

Heidenhain TN426 + HR410
MANDRINO
Diametro canotto
130 mm5,12 in
Potenza mandrino
37/46 Kw
Velocità rotazione
10-2500 Rpm
Coppia
2480-3083 Nm
Cono
ISO50
AVANZAMENTI
Rapido X
8 m/min314,96 ipm
Rapido Y
8 m/min314,96 ipm
Rapido Z
8 m/min314,96 ipm
Rapido W
8 m/min314,96 ipm
X
5 m/min196,85 ipm
Y
5 m/min196,85 ipm
Z
5 m/min196,85 ipm
W
5 m/min196,85 ipm

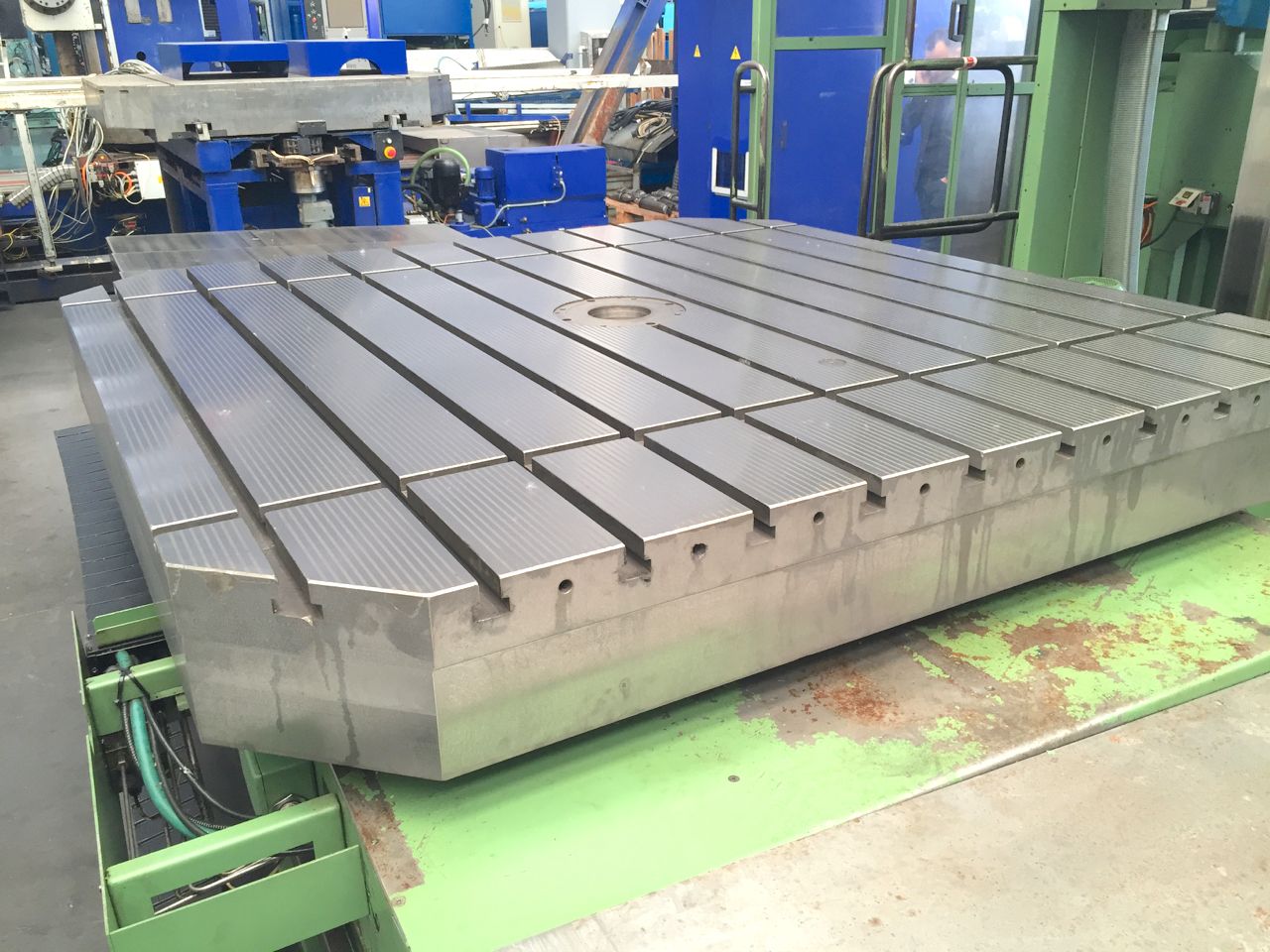

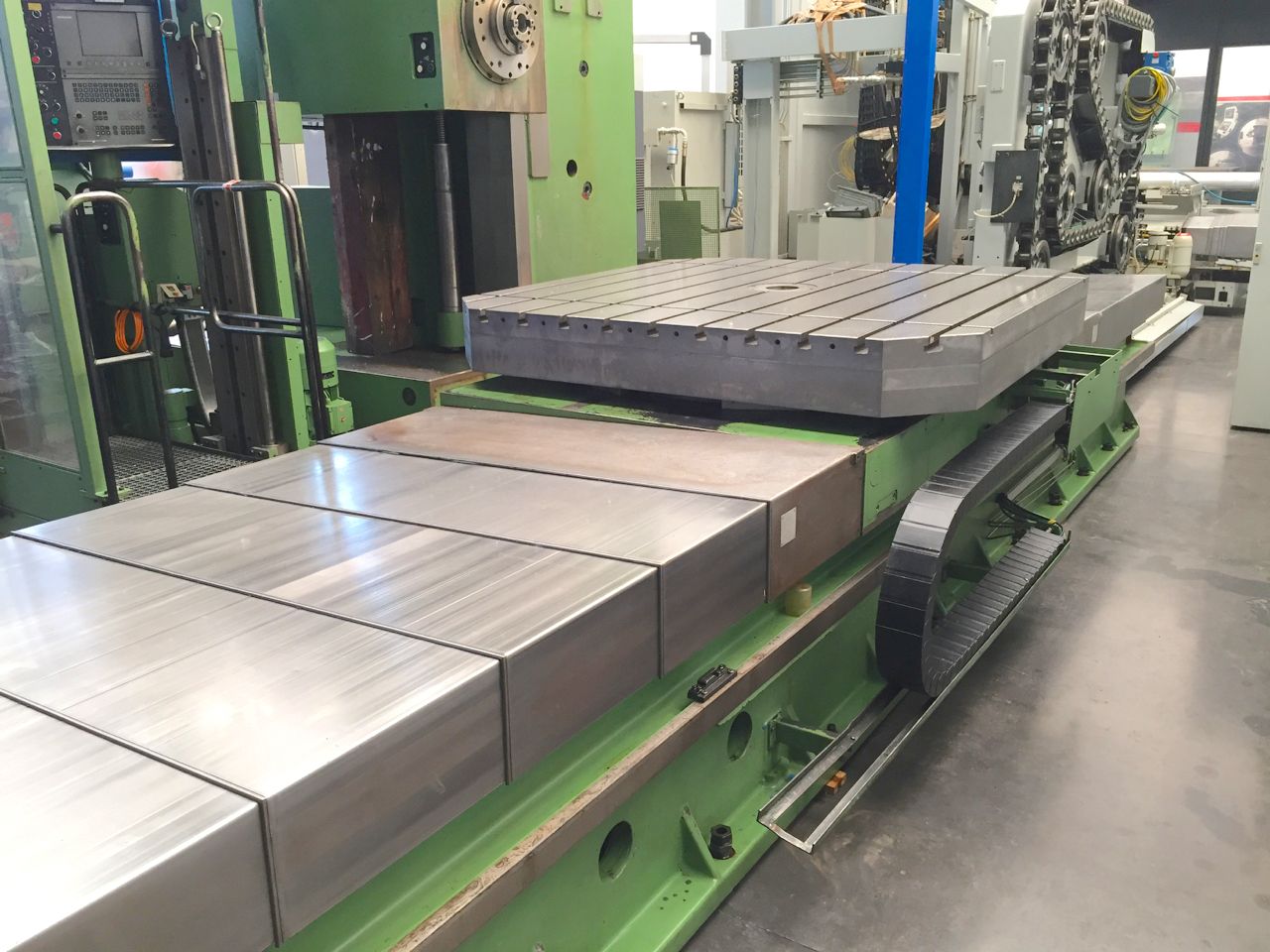

TAVOLA 1
Superficie
1800x1800 mm70,87x70,87 in
Risoluzione (asse B)
0,001 °
Portata
12000 Kg
Velocità rotazione
2 Rpm o °/min
EXTRA
Peso totale macchina
38000 Kg
Ingombri Macchina
6850x5900x4950 mm269,68x232,28x194,88 in

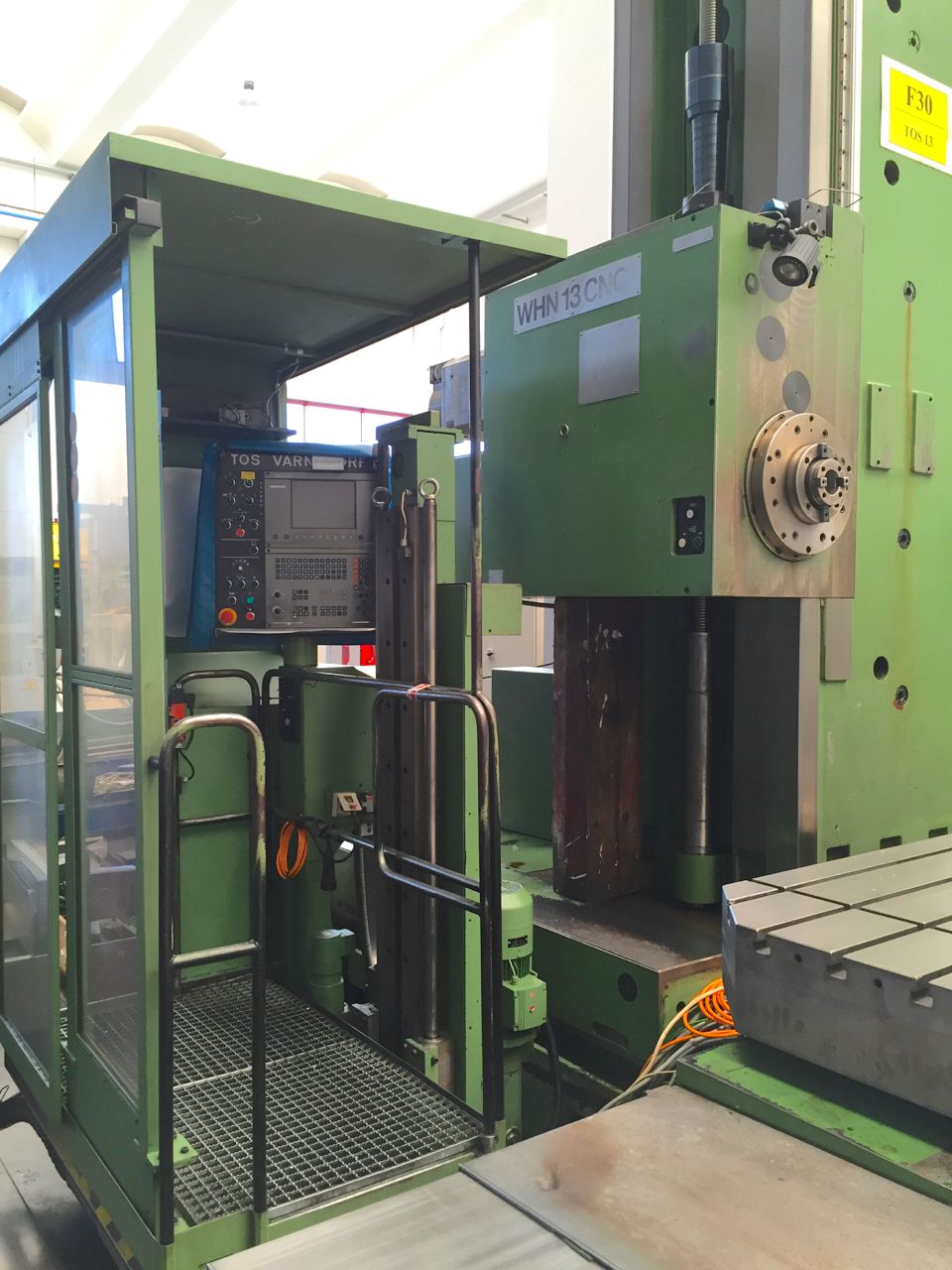

Piattaforma operatore
si
Libri uso e manutenzione
Schemi elettrici
Certificazione CE
Disponibilità
pronta
Visibile a magazzino
si
Accessori a corredo
Supporto mandrino VP13-550 , ascensore posto operatore
Alta pressione
20Bar
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
