Categoria
Alesatrice
Tipo
a montante T
Marca
Modello

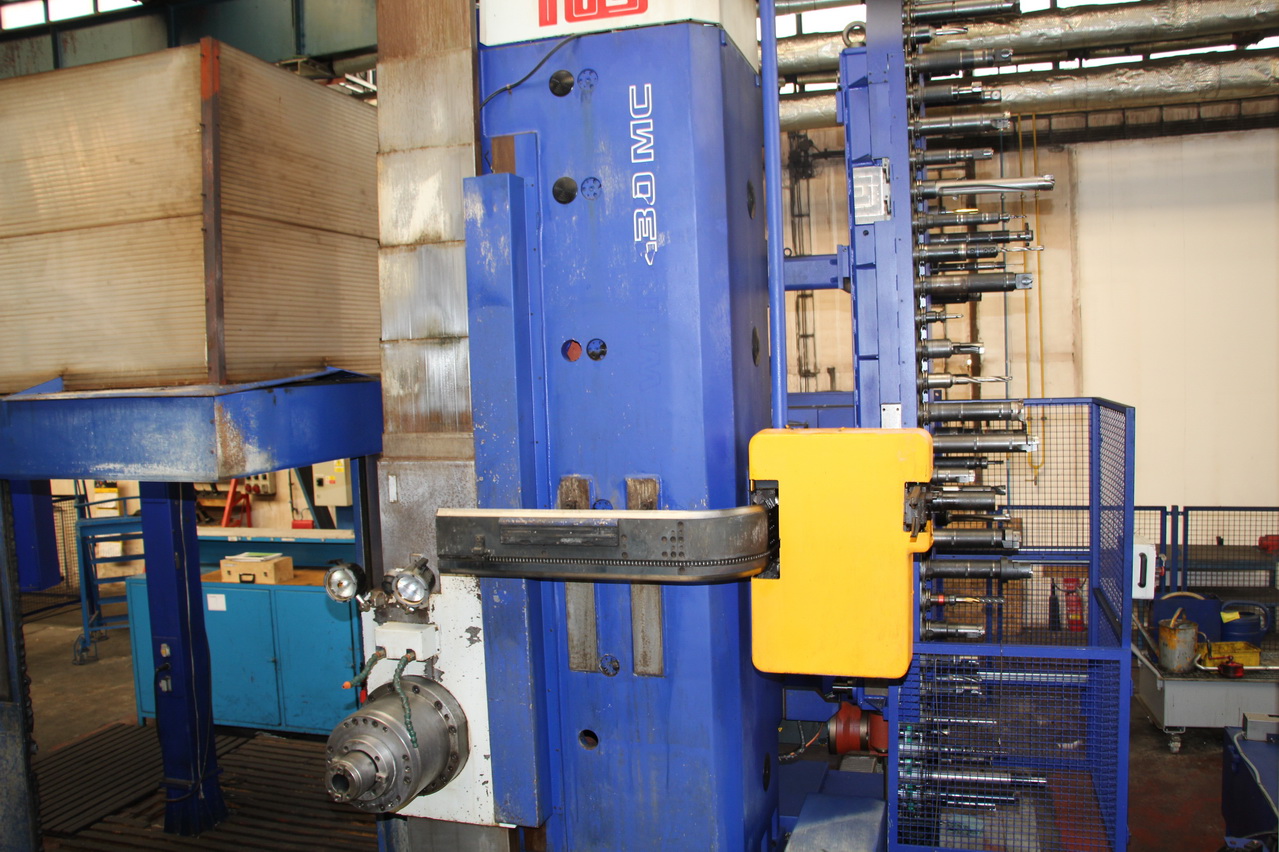

WHN 130 MC
Capacità
3000x1850x1250+560 mm118,11x72,83x49,21+22,05 in
Anno di costruzione
2006
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
3000 mm118,11 in
Verticale (Y)
1850 mm72,83 in
Trasversale montante (Z)
1250 mm49,21 in
Canotto (W)
560 mm22,05 in
CNC
CNC

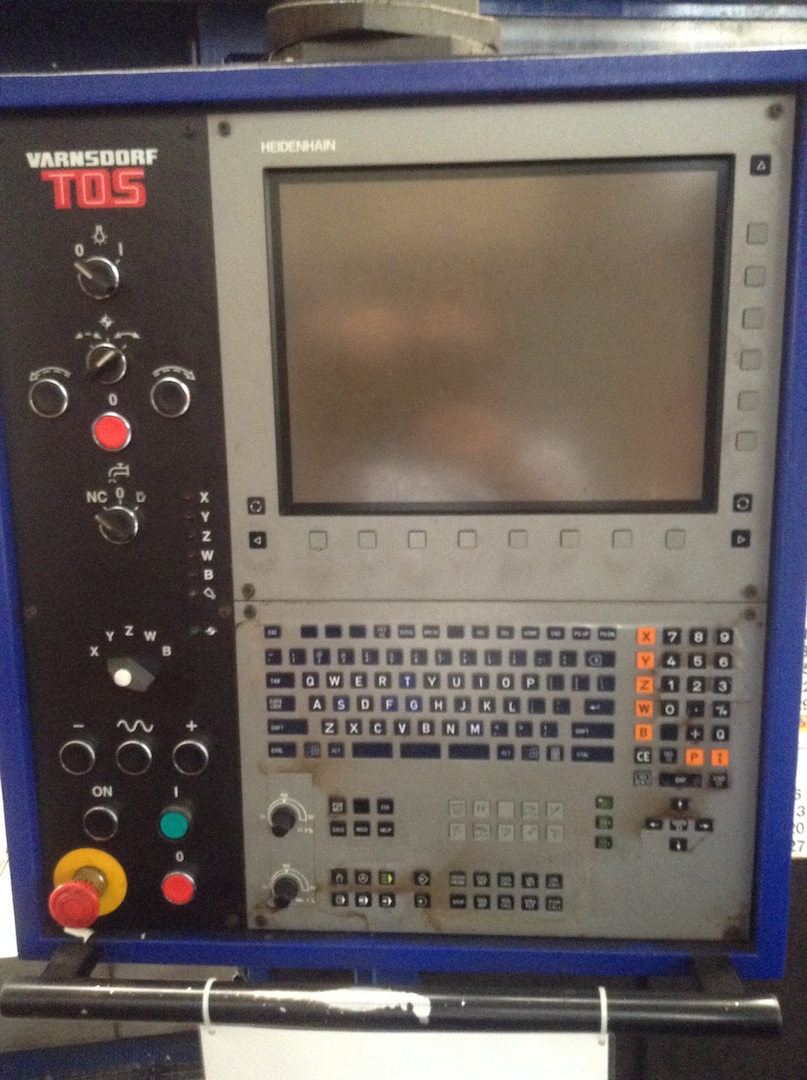

Heidenhain TNC530i

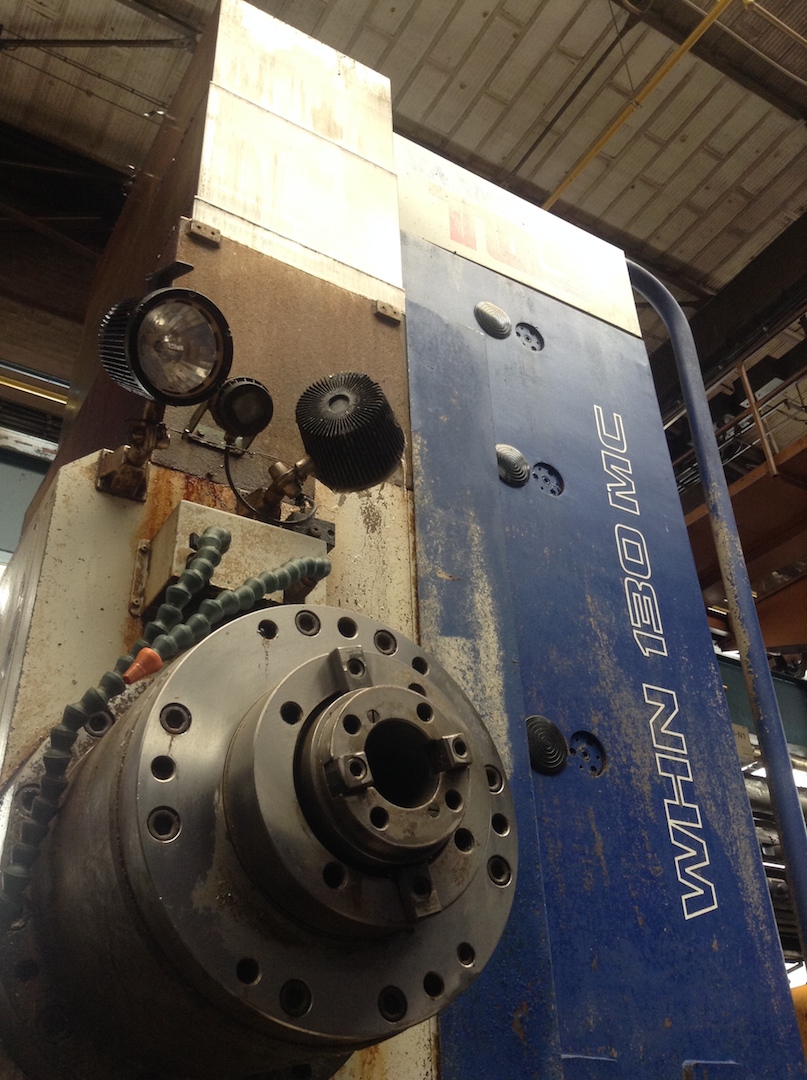

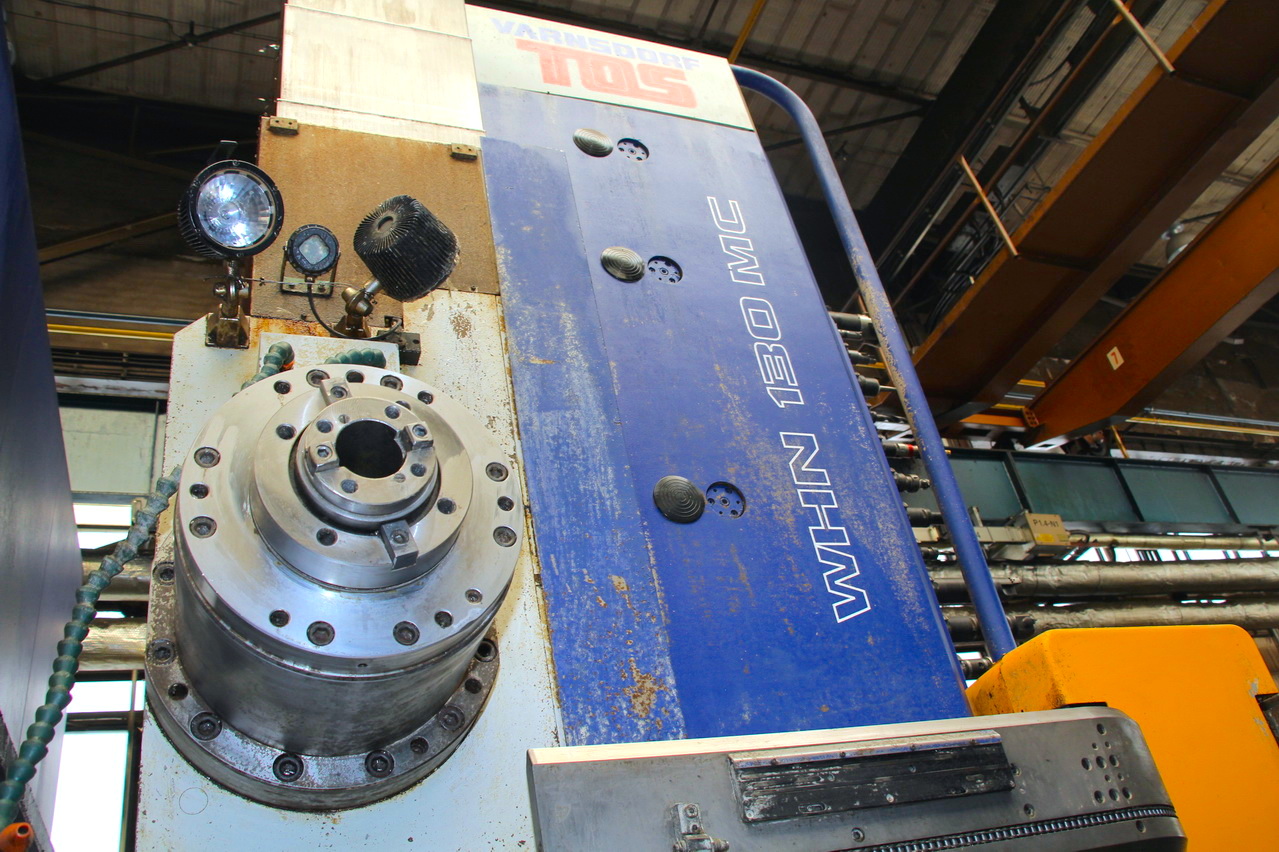

MANDRINO
Diametro canotto
140 mm5,51 in
Potenza mandrino
37/46 Kw
Velocità rotazione
10-3000 Rpm
Coppia
2480-3083 Nm
Cono
ISO50
AVANZAMENTI
Rapido X
10 m/min393,70 ipm
Rapido Y
10 m/min393,70 ipm
Rapido Z
10 m/min393,70 ipm
Rapido W
10 m/min393,70 ipm
X
6 m/min236,22 ipm
Y
6 m/min236,22 ipm
Z
6 m/min236,22 ipm
W
6 m/min236,22 ipm

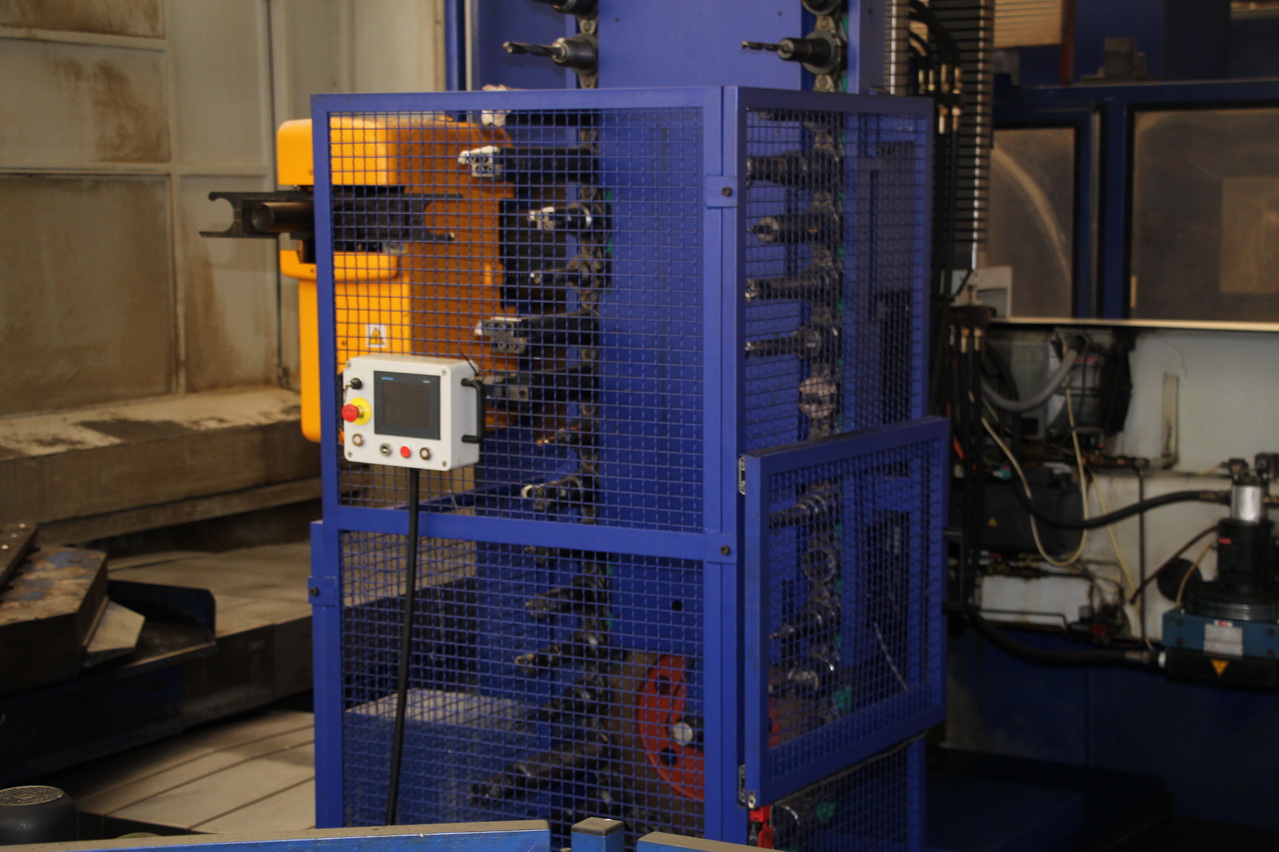

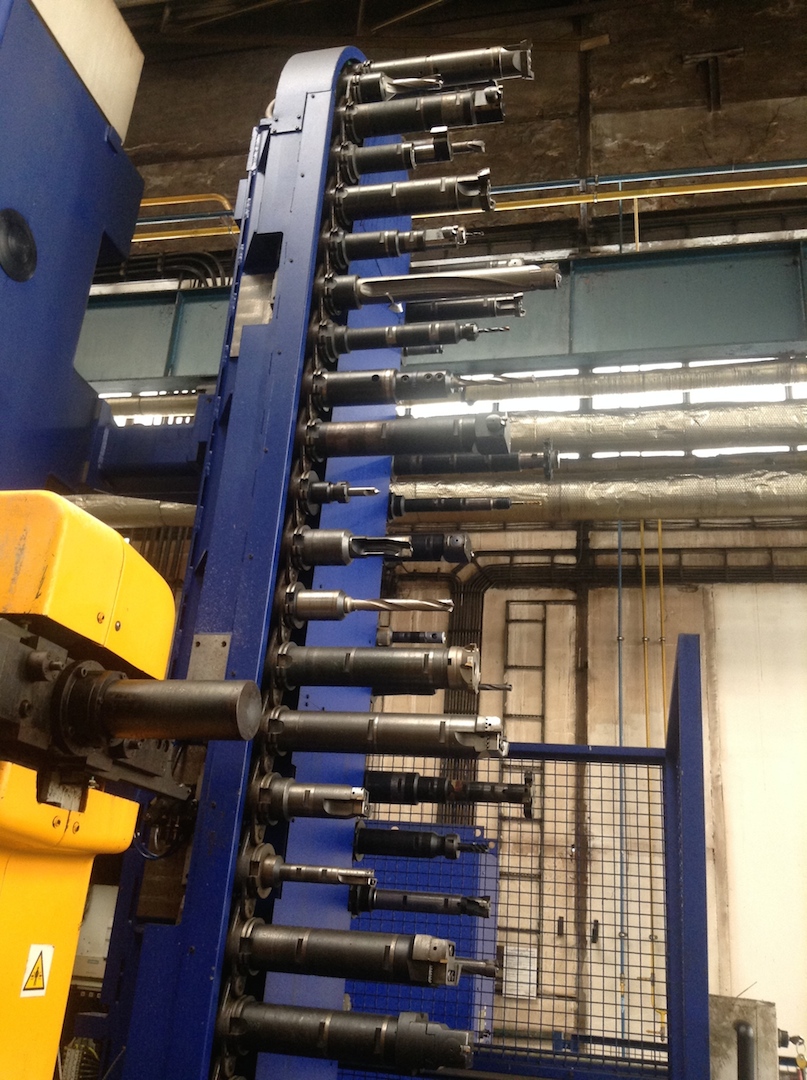

ATC
Postazioni
60
Diam max utensile
125 mm4,92 in
Diam max con posti adiacenti liberi
320 mm12,60 in
Lunghezza max utensile
390 mm15,35 in
Peso max utensile
25 Kg
Attacco utensile
ISO50

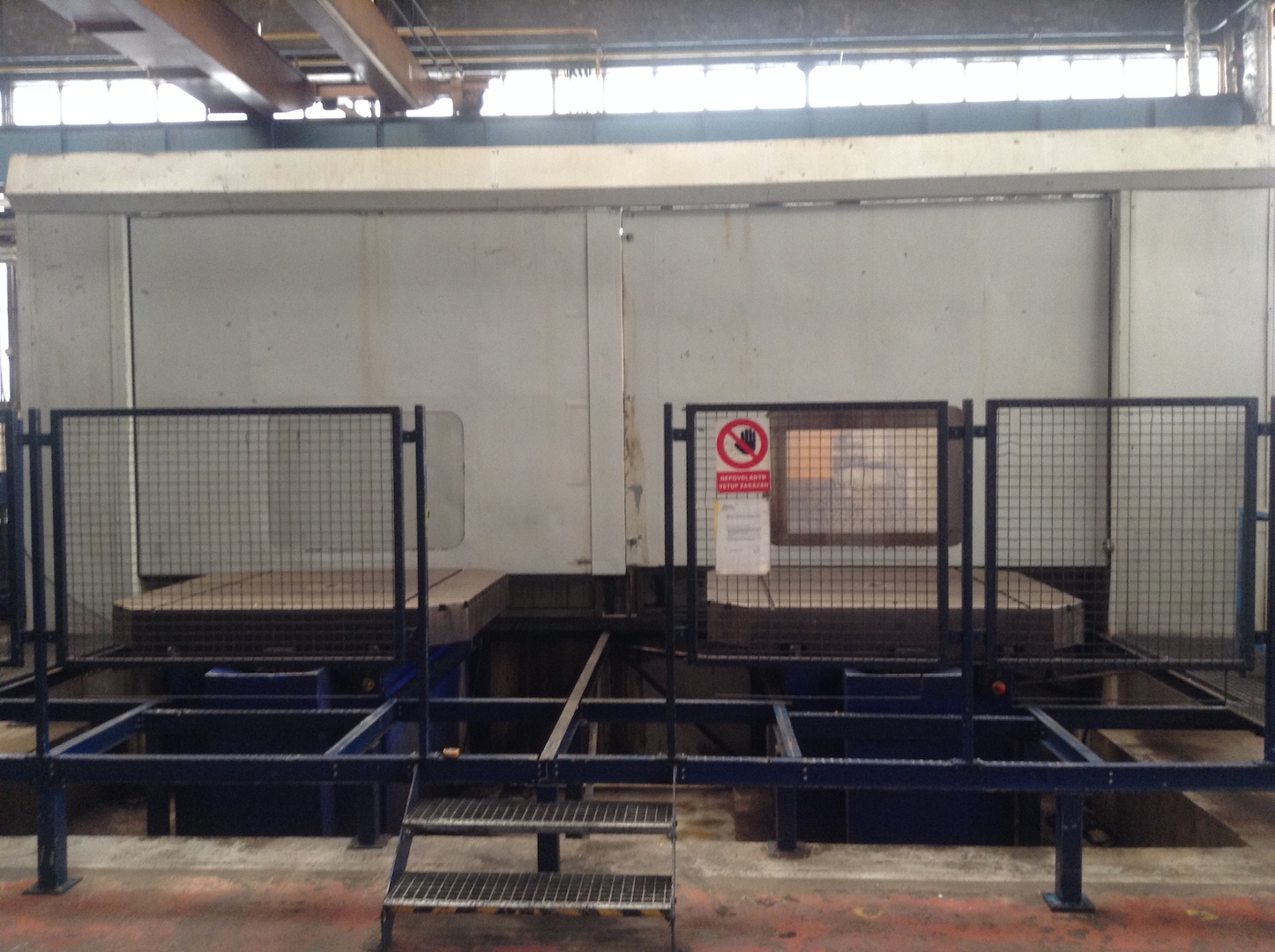

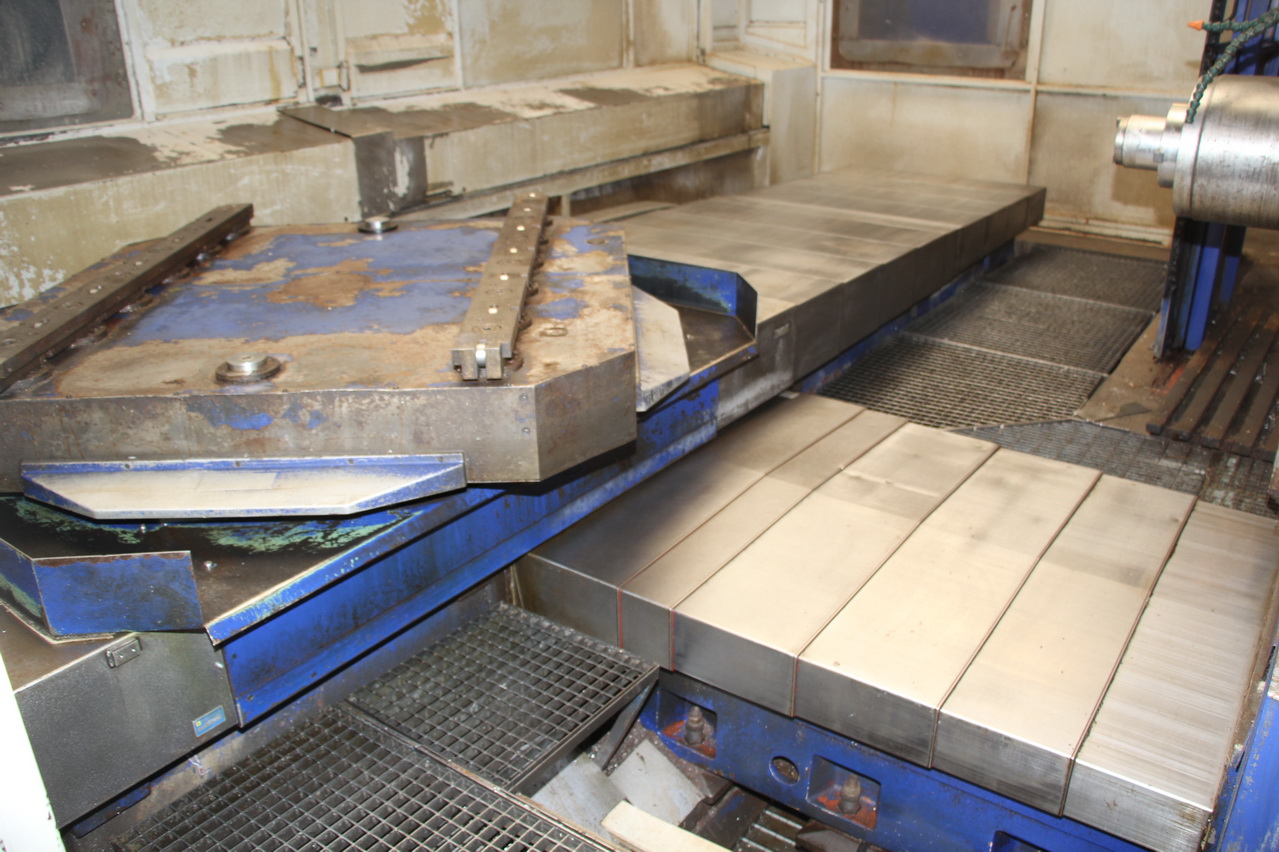

SISTEMA CAMBIO PALLET (APC)
Numero pallet
2
Superficie pallet
1800x1600 mm70,87x62,99 in
Portata
8000 Kg
Velocità cambio pallet
85 sec.

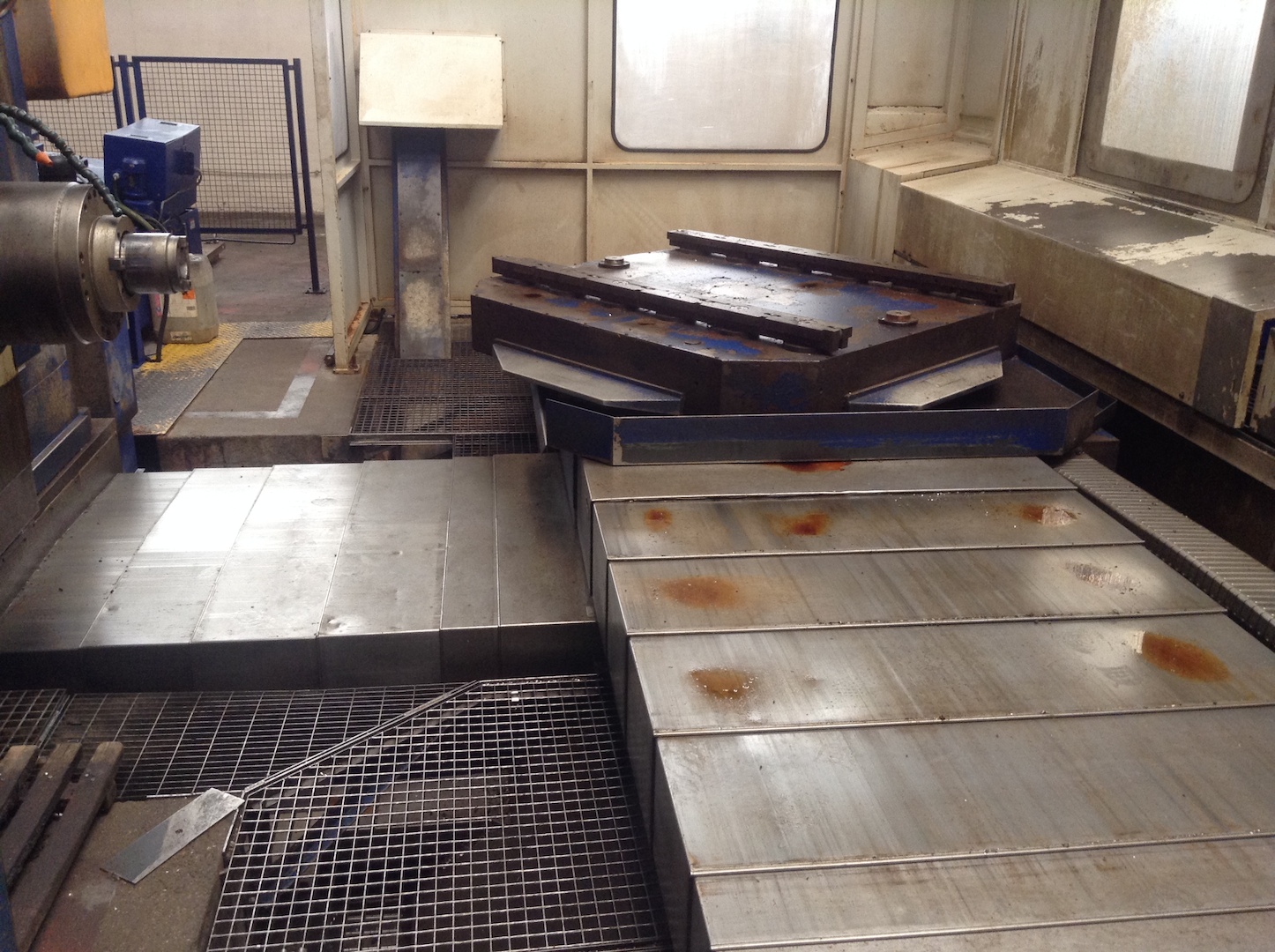

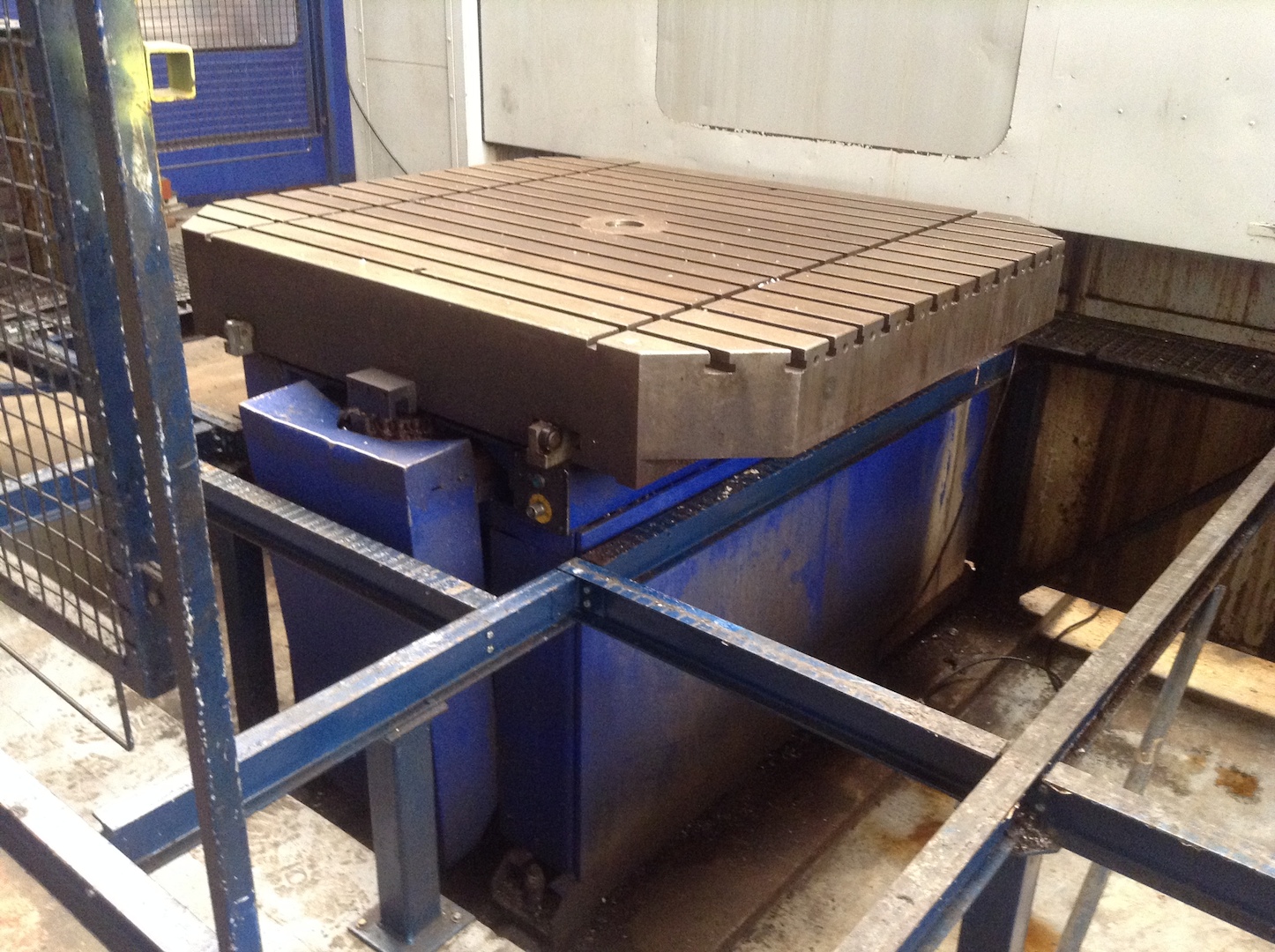

TAVOLA 1
Superficie
1600x1800 mm62,99x70,87 in
Risoluzione (asse B)
0,001 °
Portata
8000 Kg
Velocità rotazione
2 Rpm o °/min
EXTRA
Potenza totale installata
85 Kw
Peso totale macchina
37550 Kg
Ingombri Macchina
6350x7750x4550 mm250,00x305,12x179,13 in
Accessori a corredo
tastatore Renishaw, carenatura intergrale, alta pressione
Alta pressione
20Bar
Sistema filtraggio
Vasca filtro a carta
Frigorifero
si

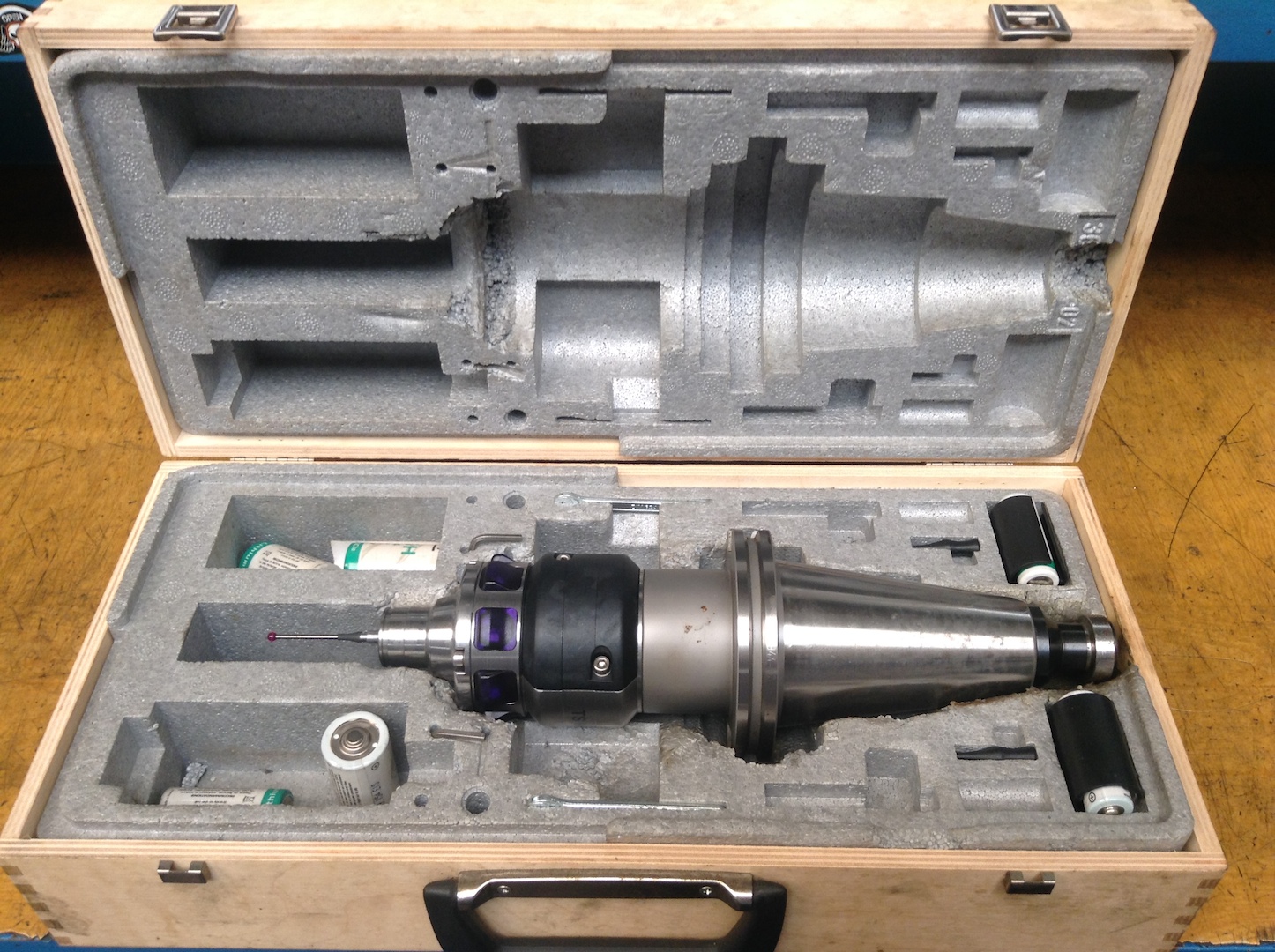

Tastatore Pezzo
Renishaw
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Certificazione CE
Sì

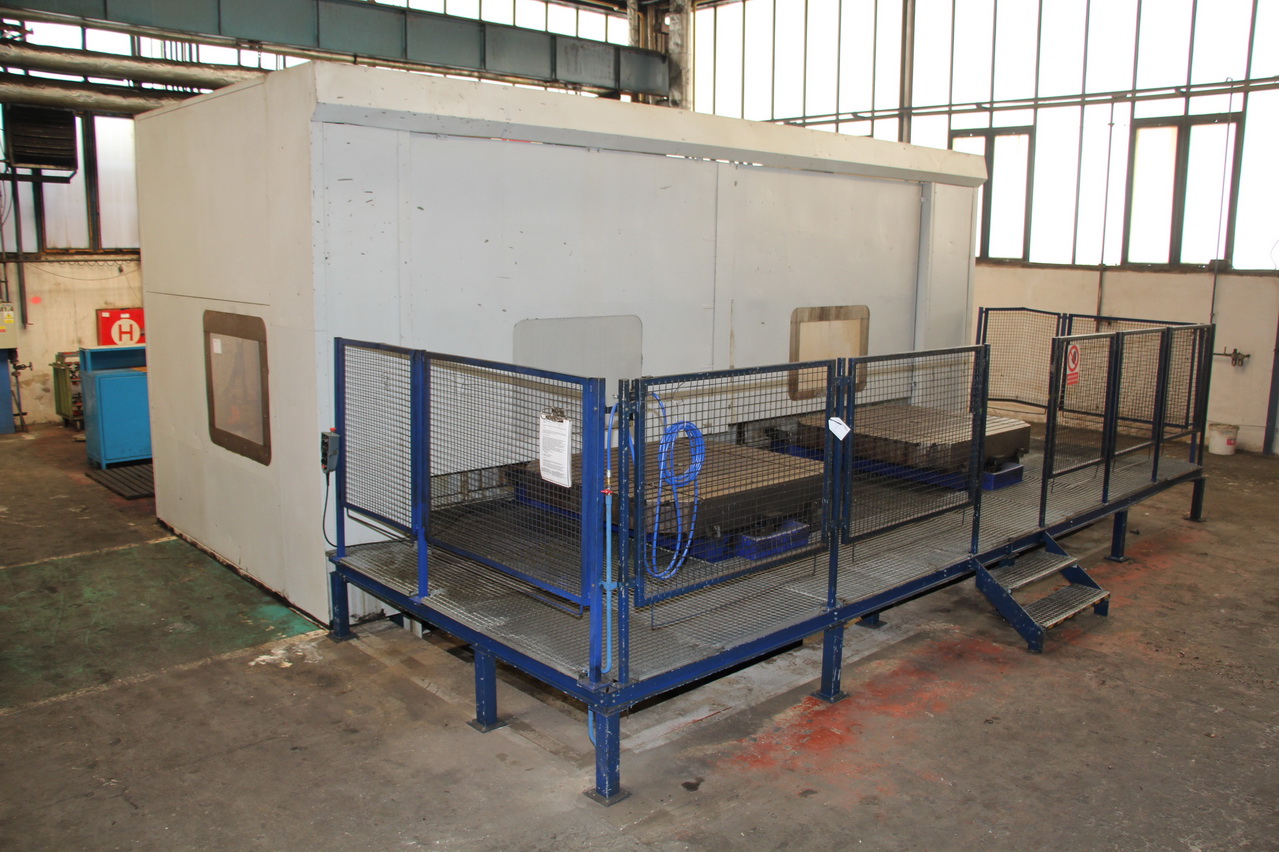

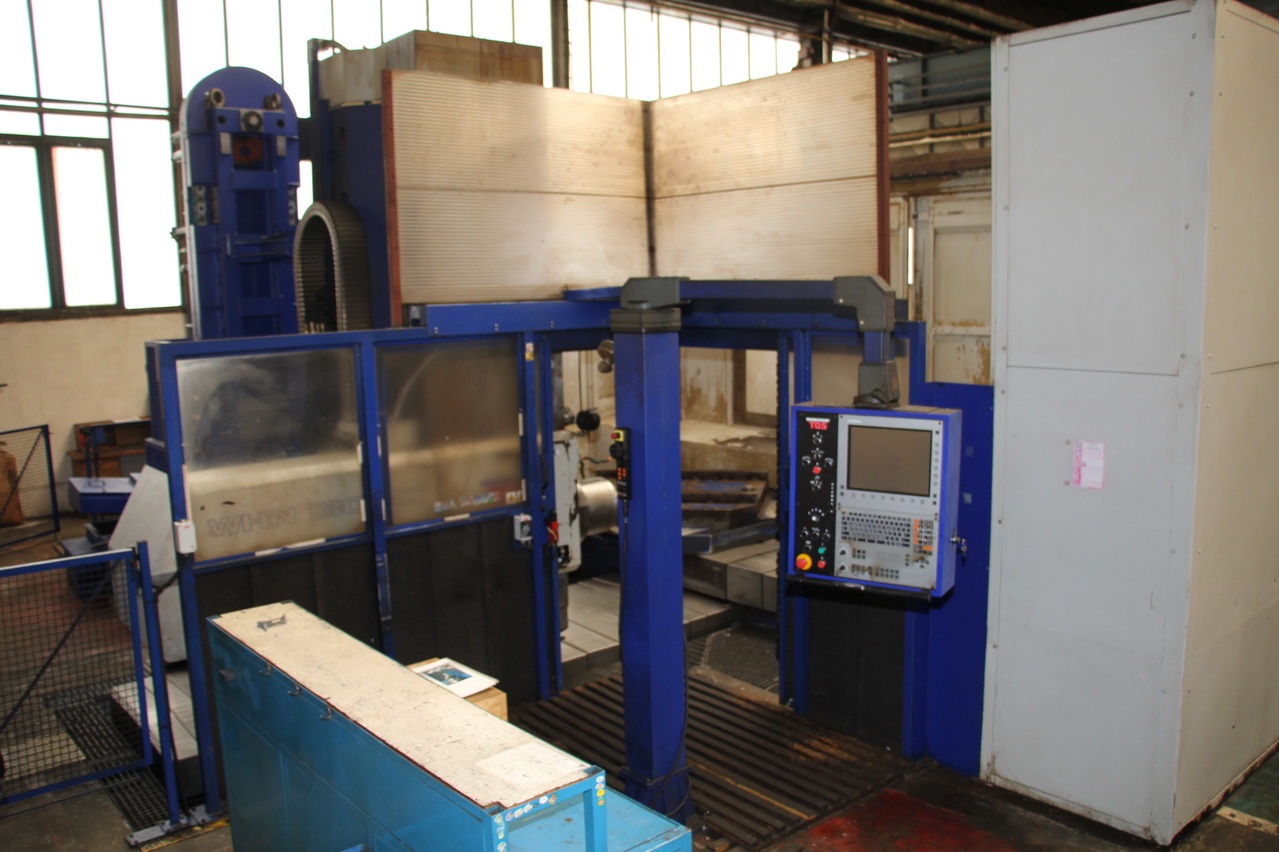

Carenatura
integrale con apertura automatica per carico/scarico pallet
Evacuatore trucioli
longitudinale
Disponibilità
pronta
Visibile a magazzino
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
