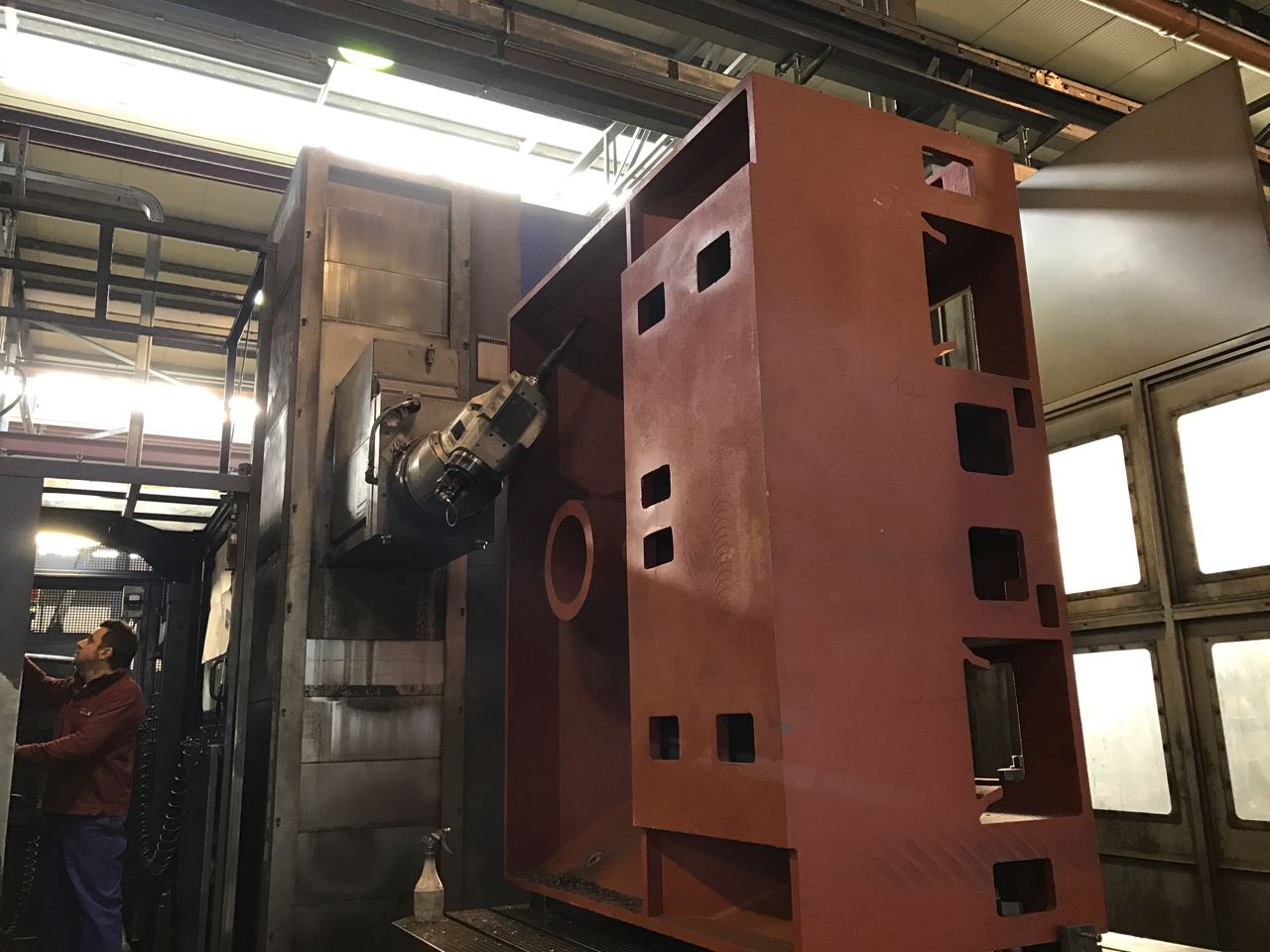

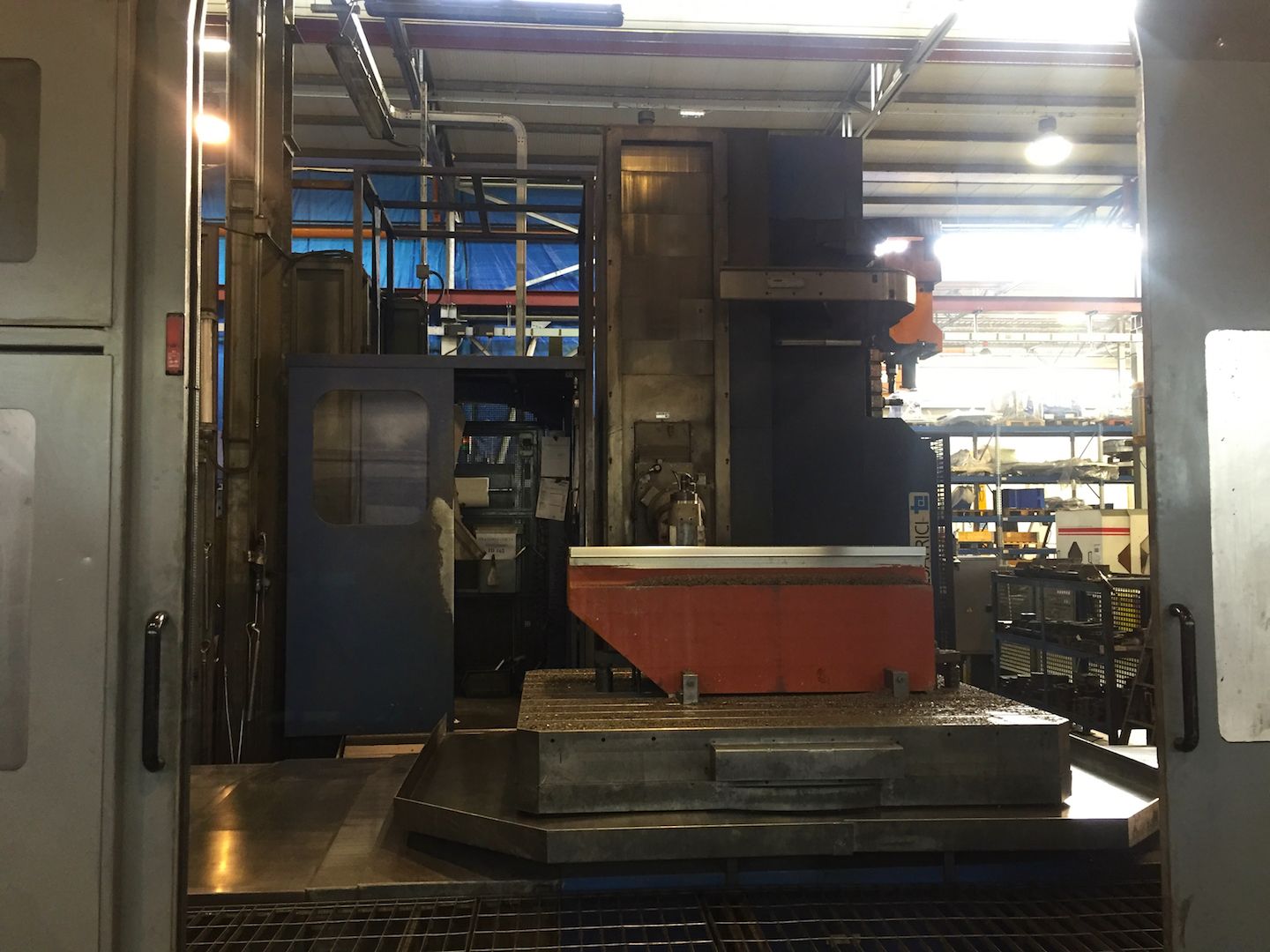

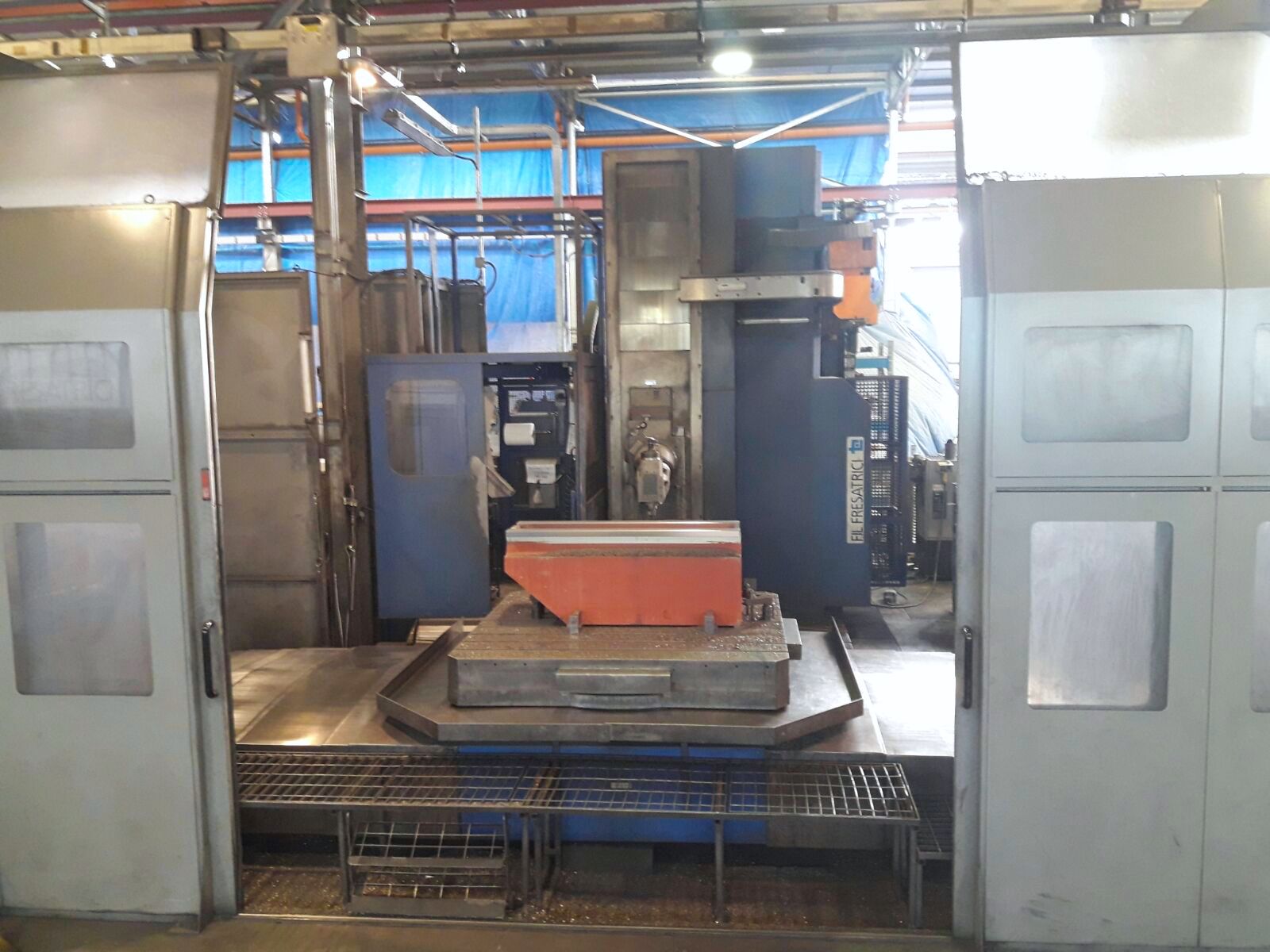

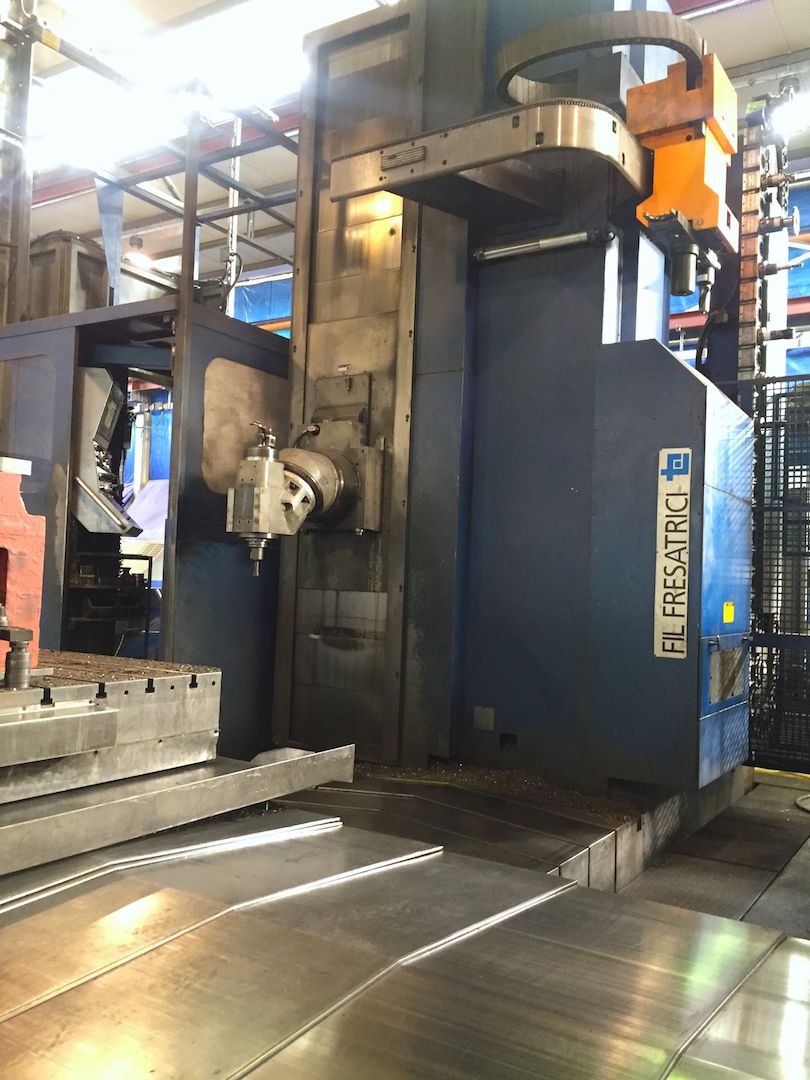

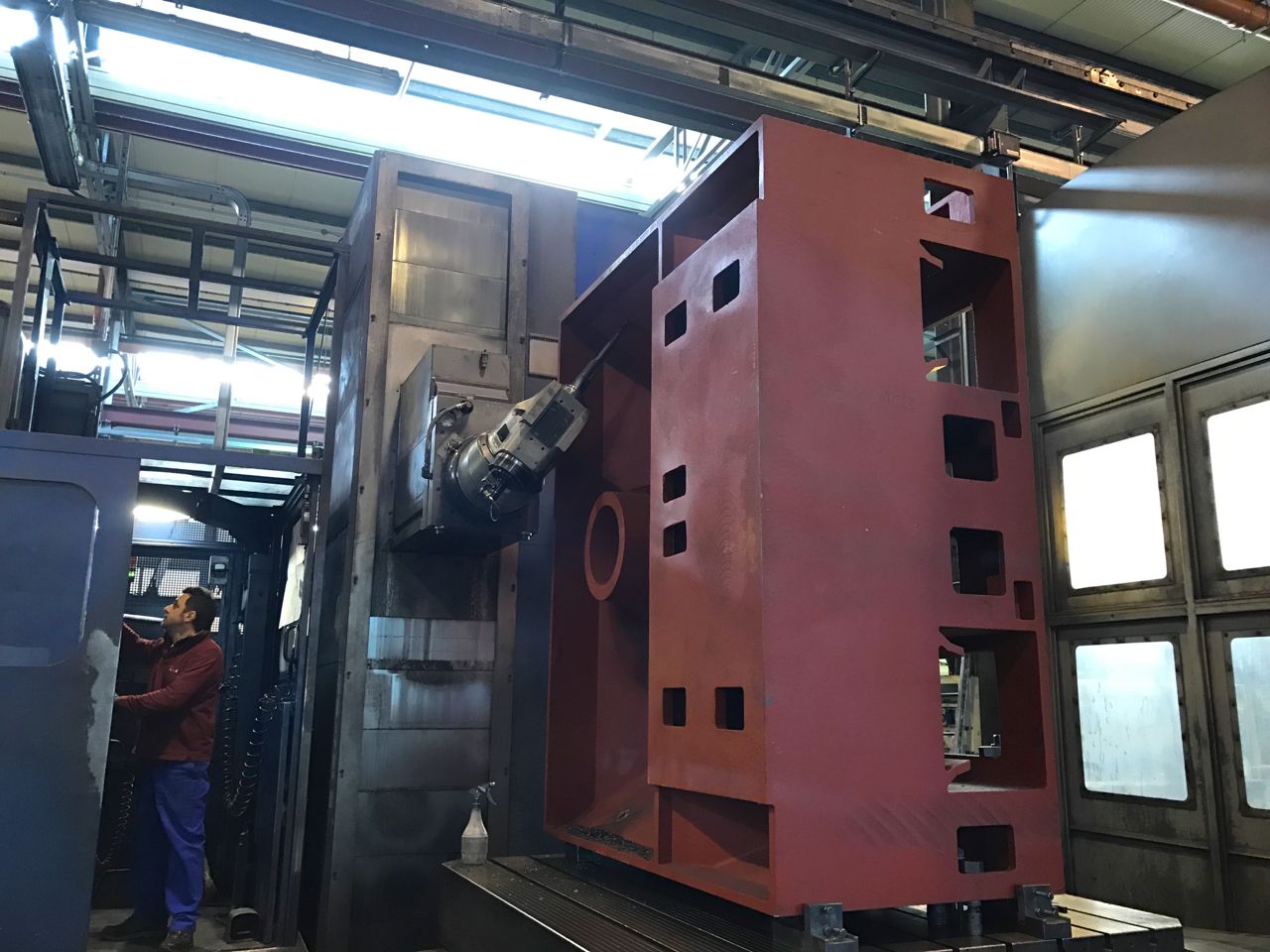

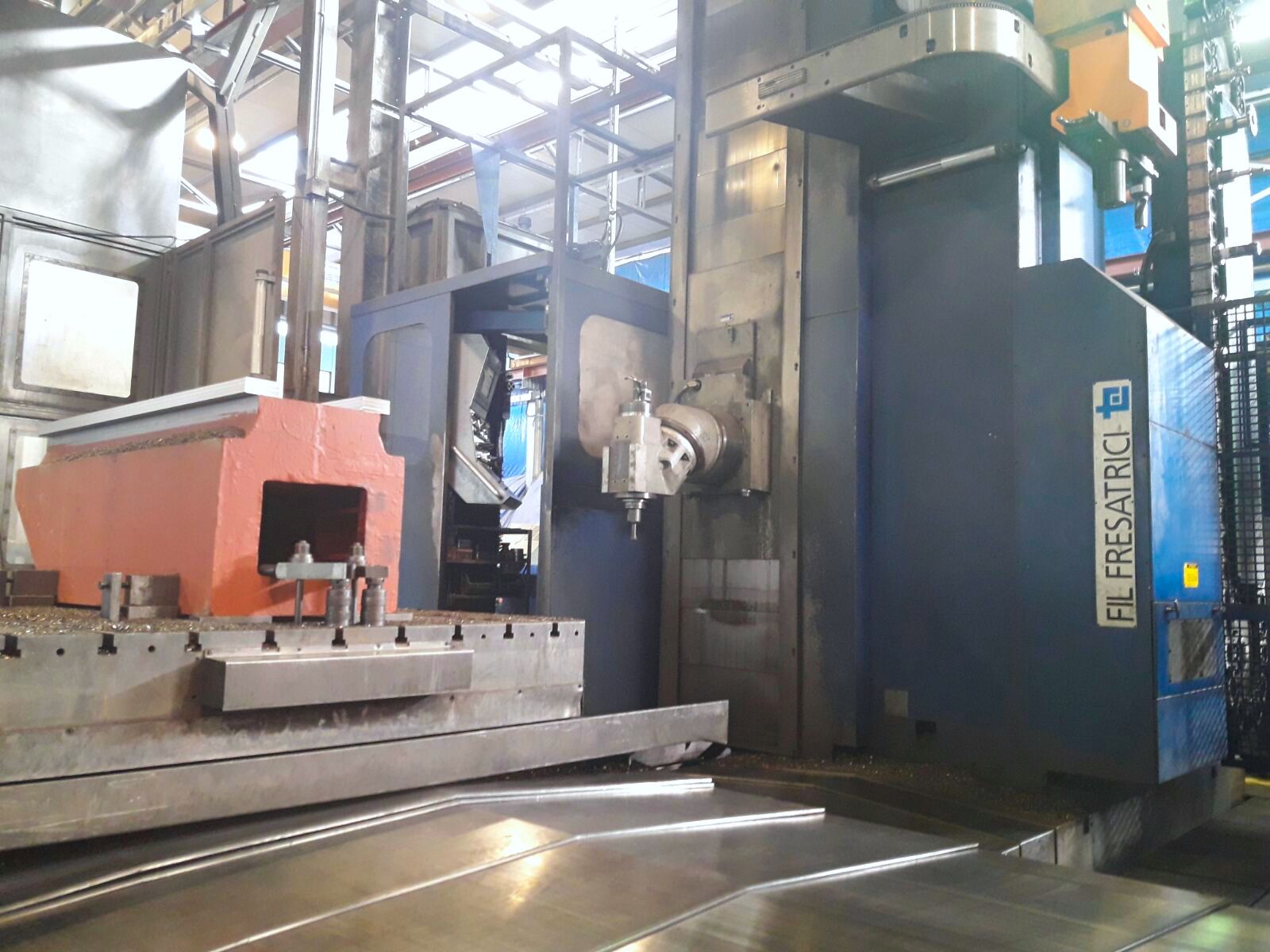

Categoria
Alesatrice
Tipo
a montante T
Marca
Modello
FCTG350
Capacità
3500x2500x2000+1200+550 mm137,80x98,43x78,74+47,24+21,65 in
Anno di costruzione
2003

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
3500 mm137,80 in
Verticale (Y)
2500 mm98,43 in
Trasversale montante (Z)
2000 mm78,74 in
Canotto (W)
550 mm21,65 in
Ram (V)
1200 mm47,24 in

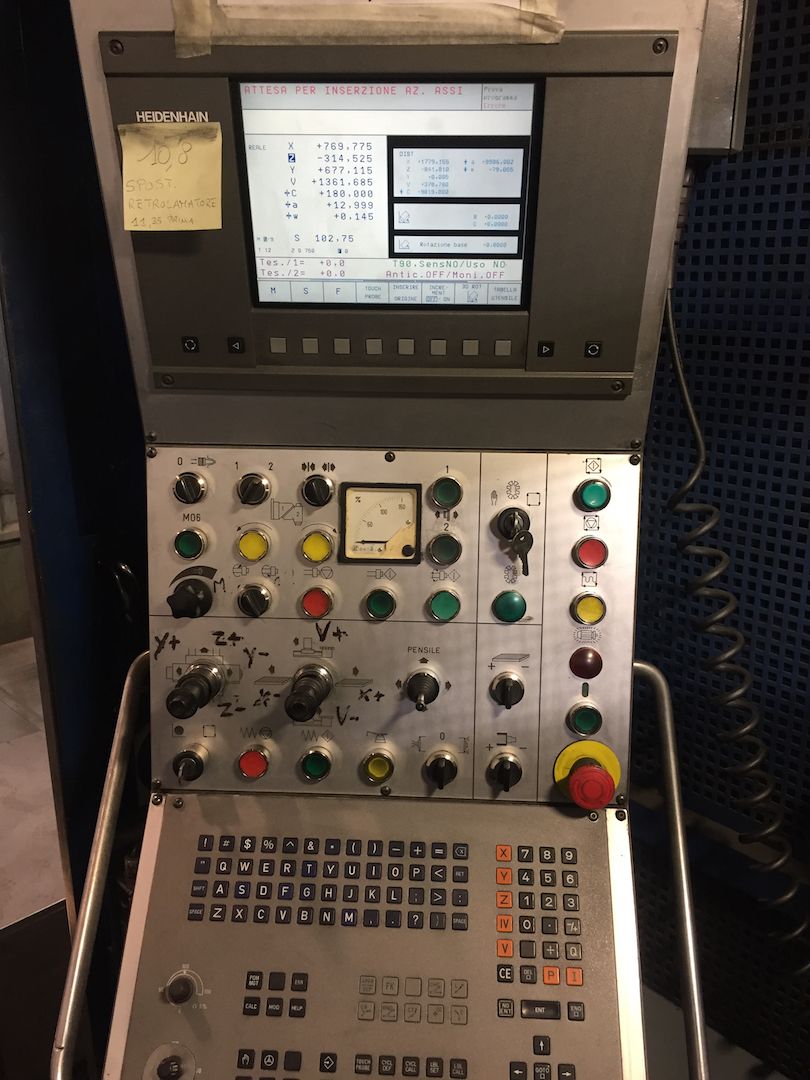

CNC
CNC
Heidenhain TNC430M
MANDRINO
Diametro canotto
130 mm5,12 in
Potenza mandrino
30/42 Kw
Velocità rotazione
10-3000 Rpm
Cono
HSK100A DIN69893/A
Cambio gamma
2: 10-200/200-3000 Rpm
AVANZAMENTI
Rapido X
12 m/min472,44 ipm
Rapido Y
12 m/min472,44 ipm
Rapido Z
12 m/min472,44 ipm
Rapido V
12 m/min472,44 ipm
Rapido W
10 m/min393,70 ipm

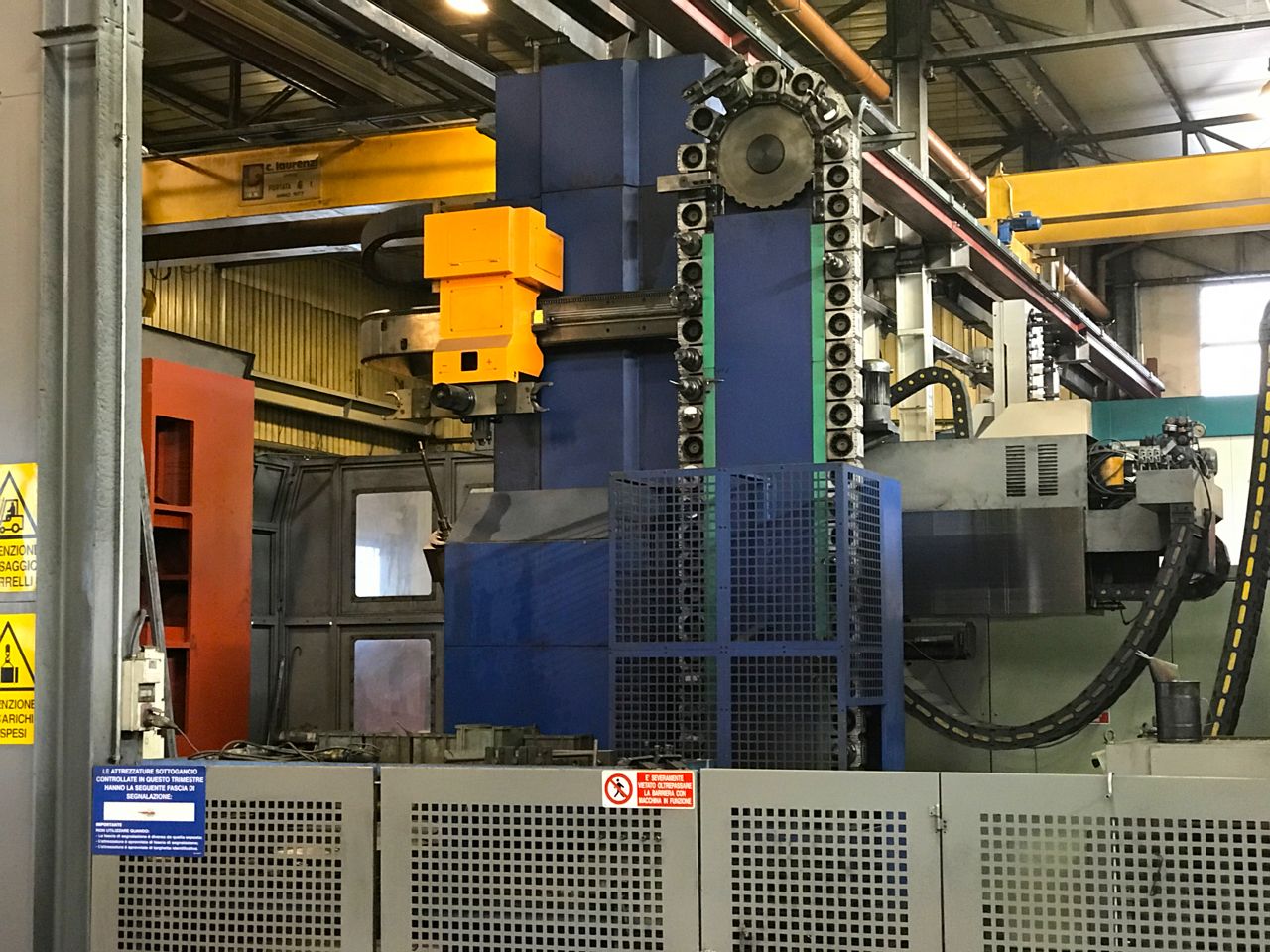

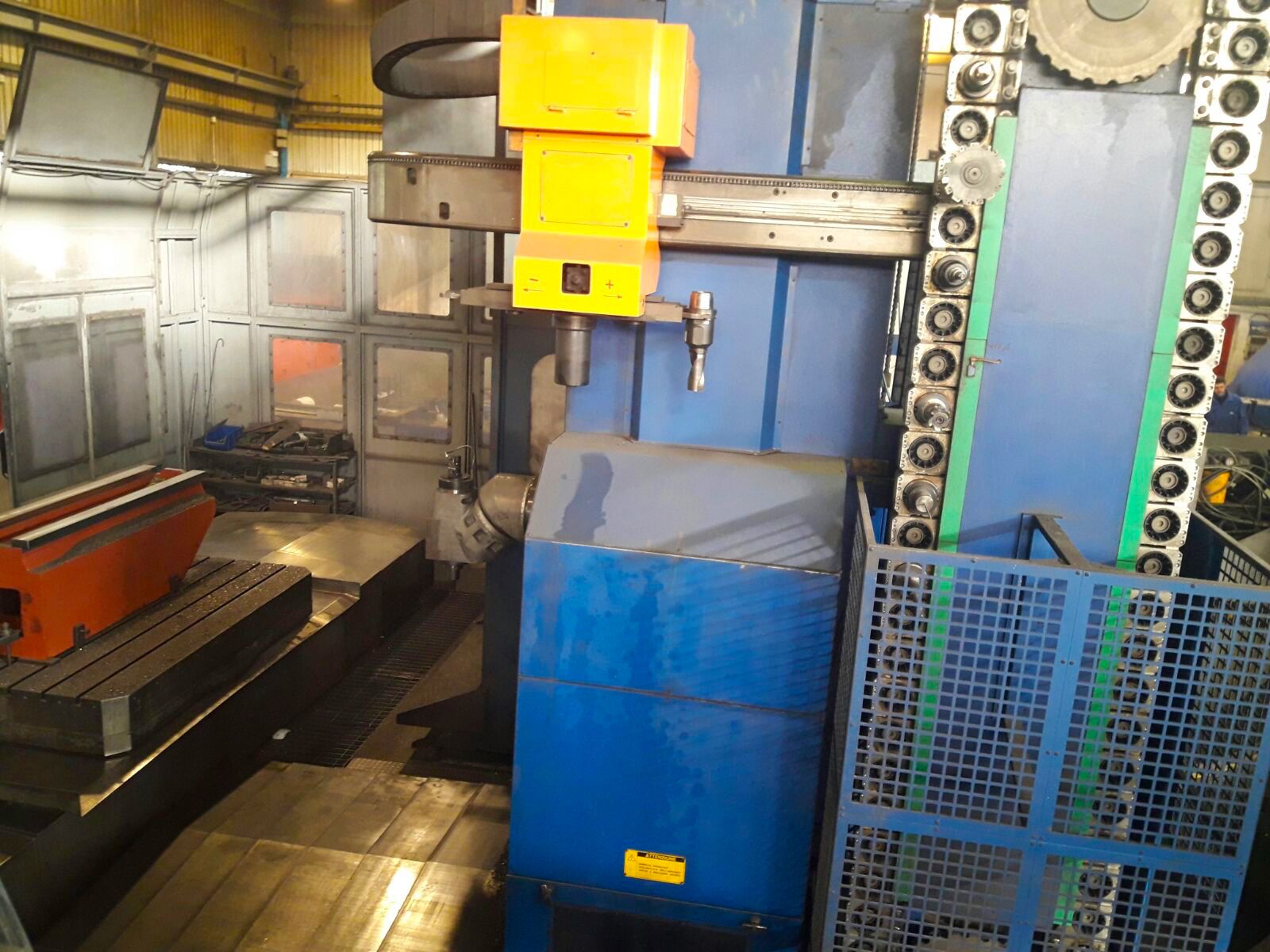

ATC
Postazioni
60
Attacco utensile
HSK100A

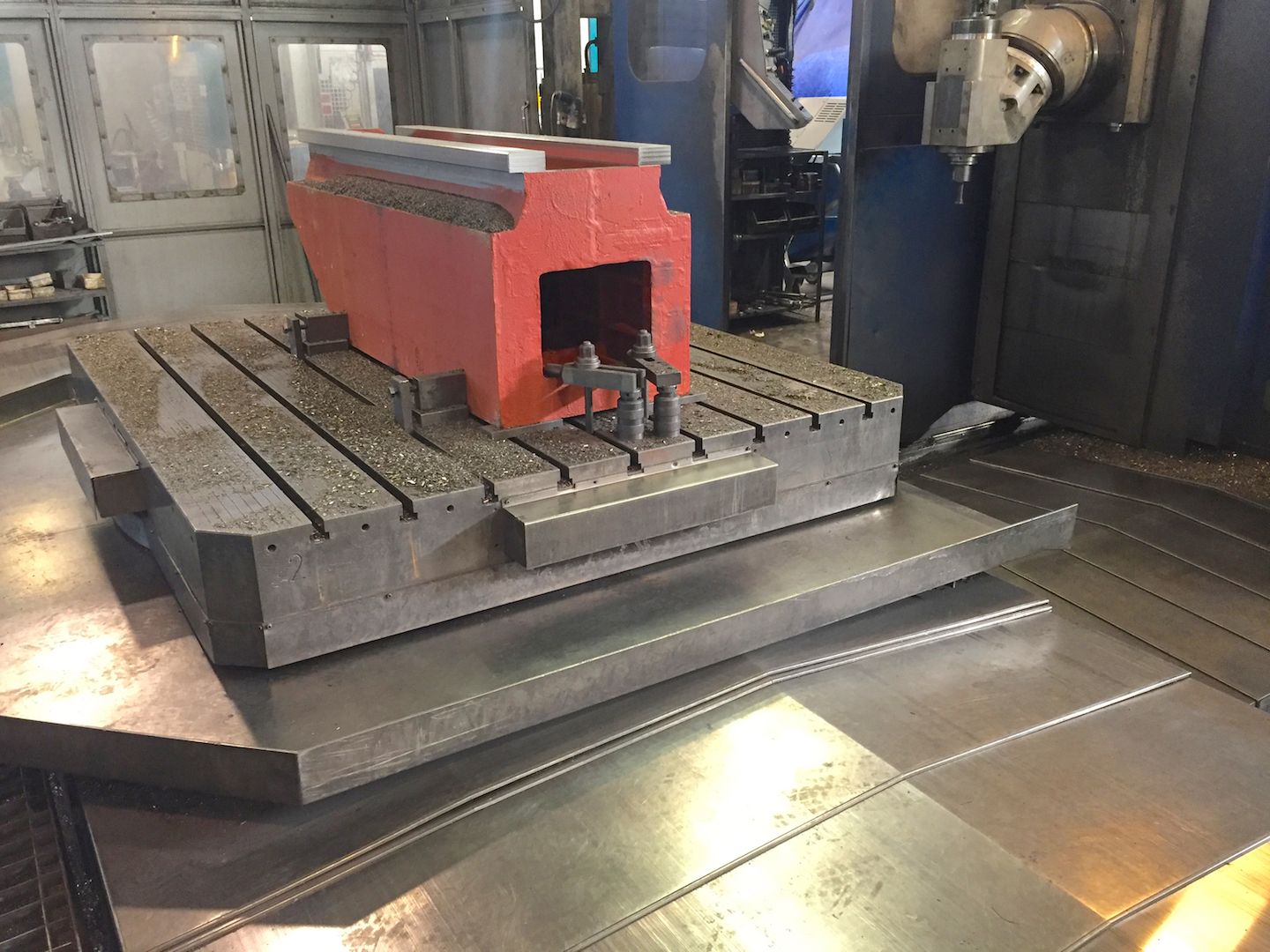

TAVOLA 1
Superficie
2000x1800 mm78,74x70,87 in
Risoluzione (asse B)
0,001 °
Portata
12.000 Kg

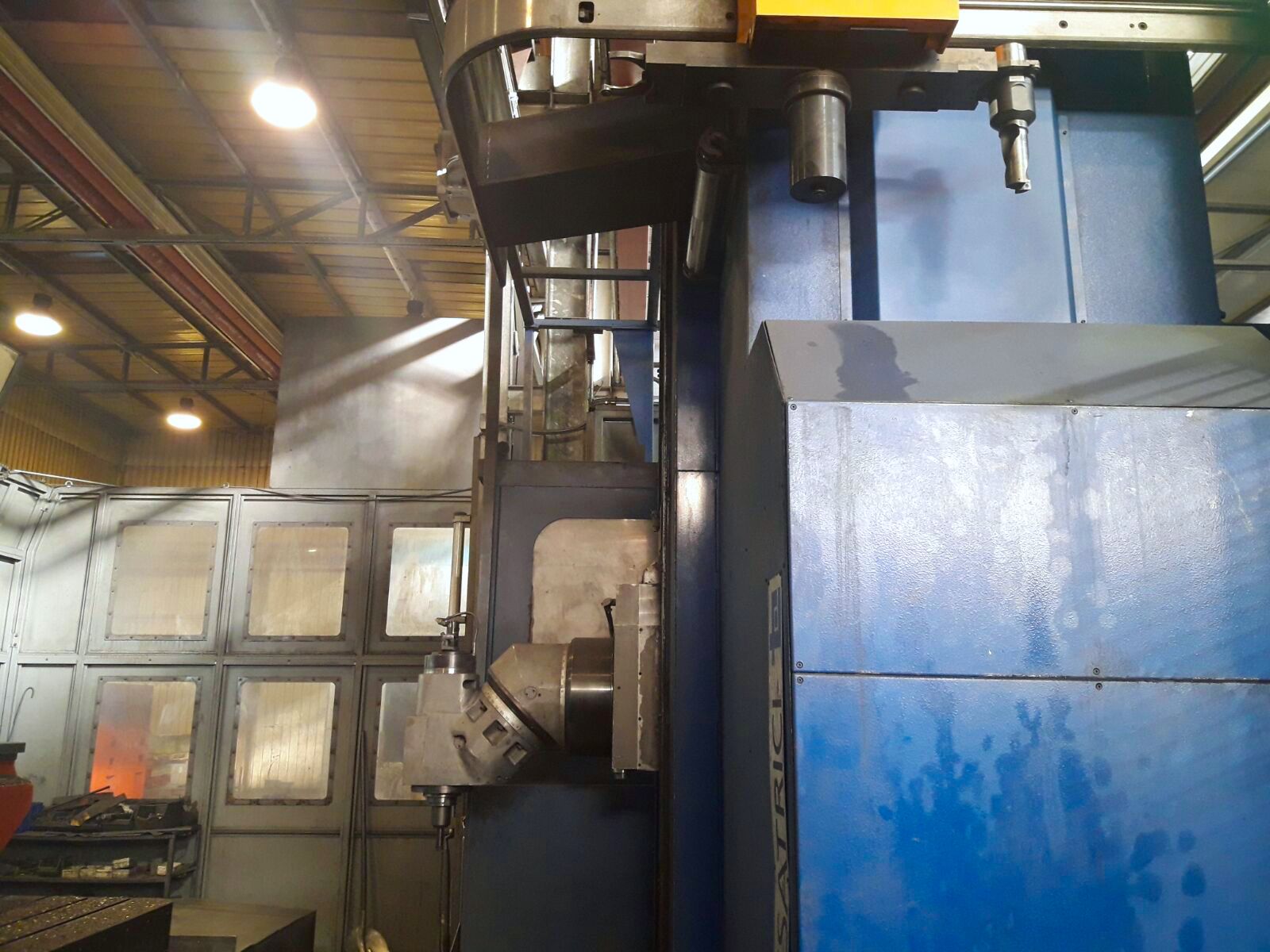

TESTA 1
Disponibile su richiesta

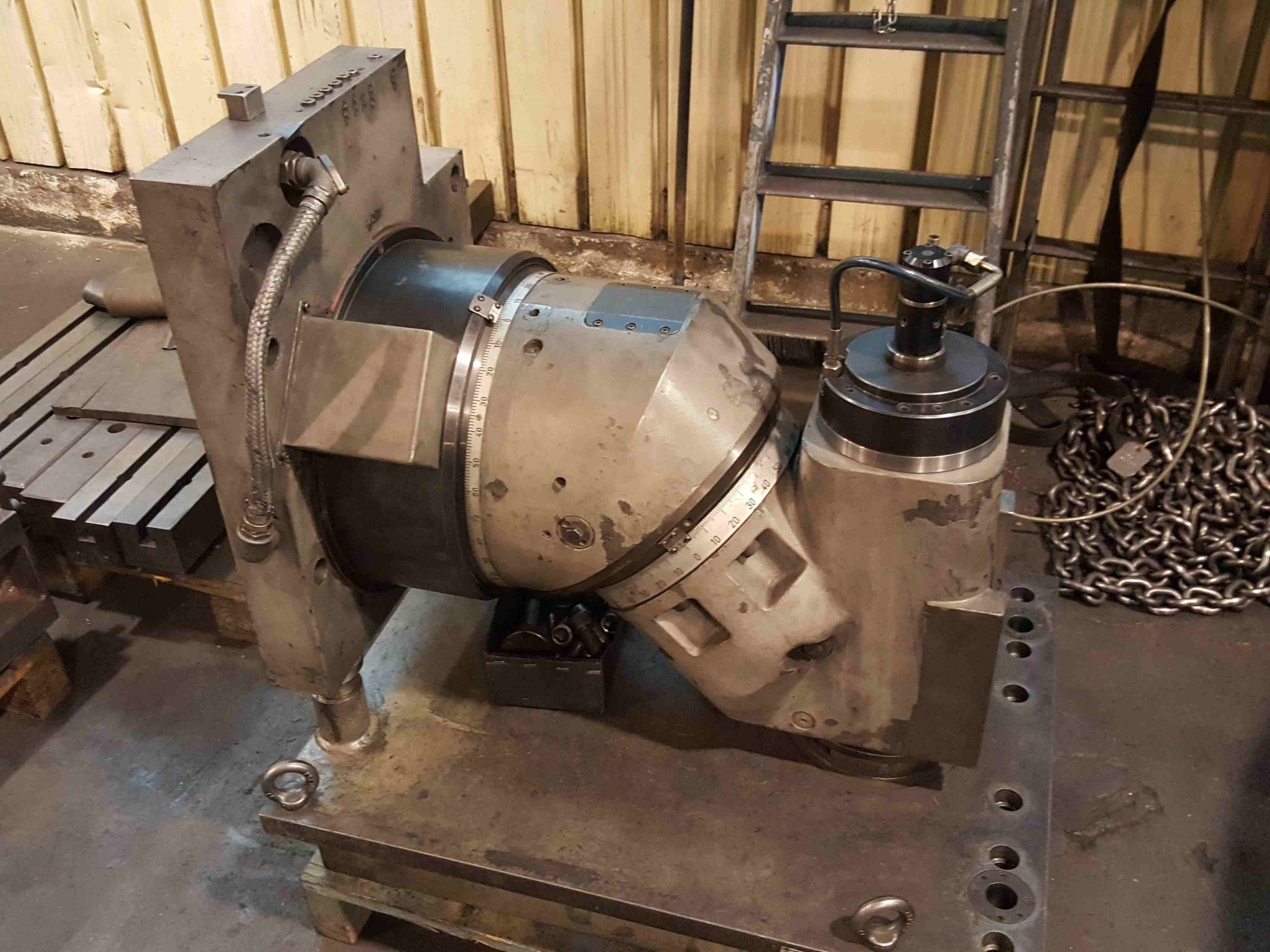

Tipo
Birotativa Automatica 2,5x2,5°
Cono mandrino
HSK100A
Asse A
144x2,5 °
Asse C
144x2,5 °
Refrigerante
interno
Velocità max
3000 Rpm
EXTRA
Evacuatore trucioli
si

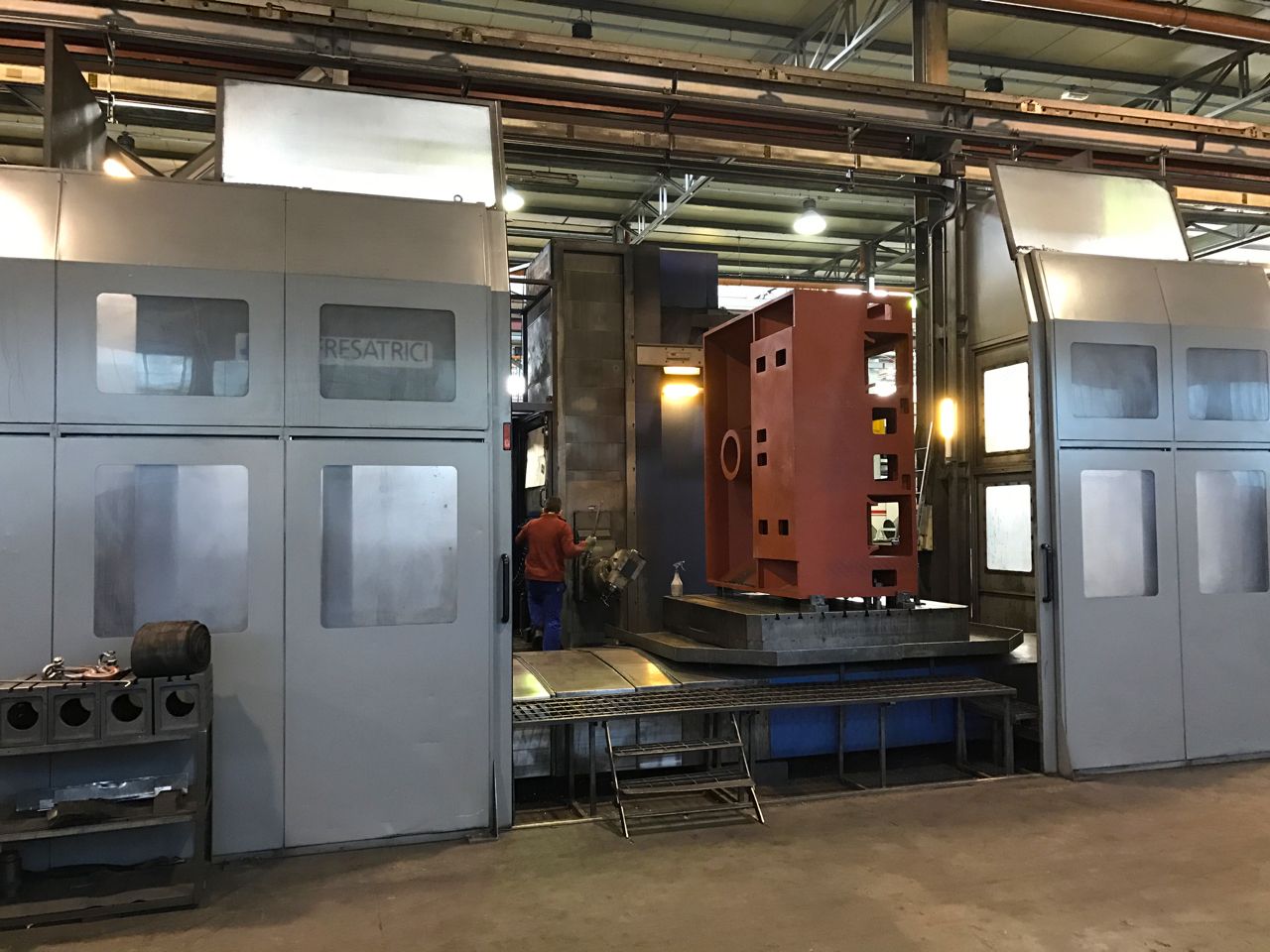

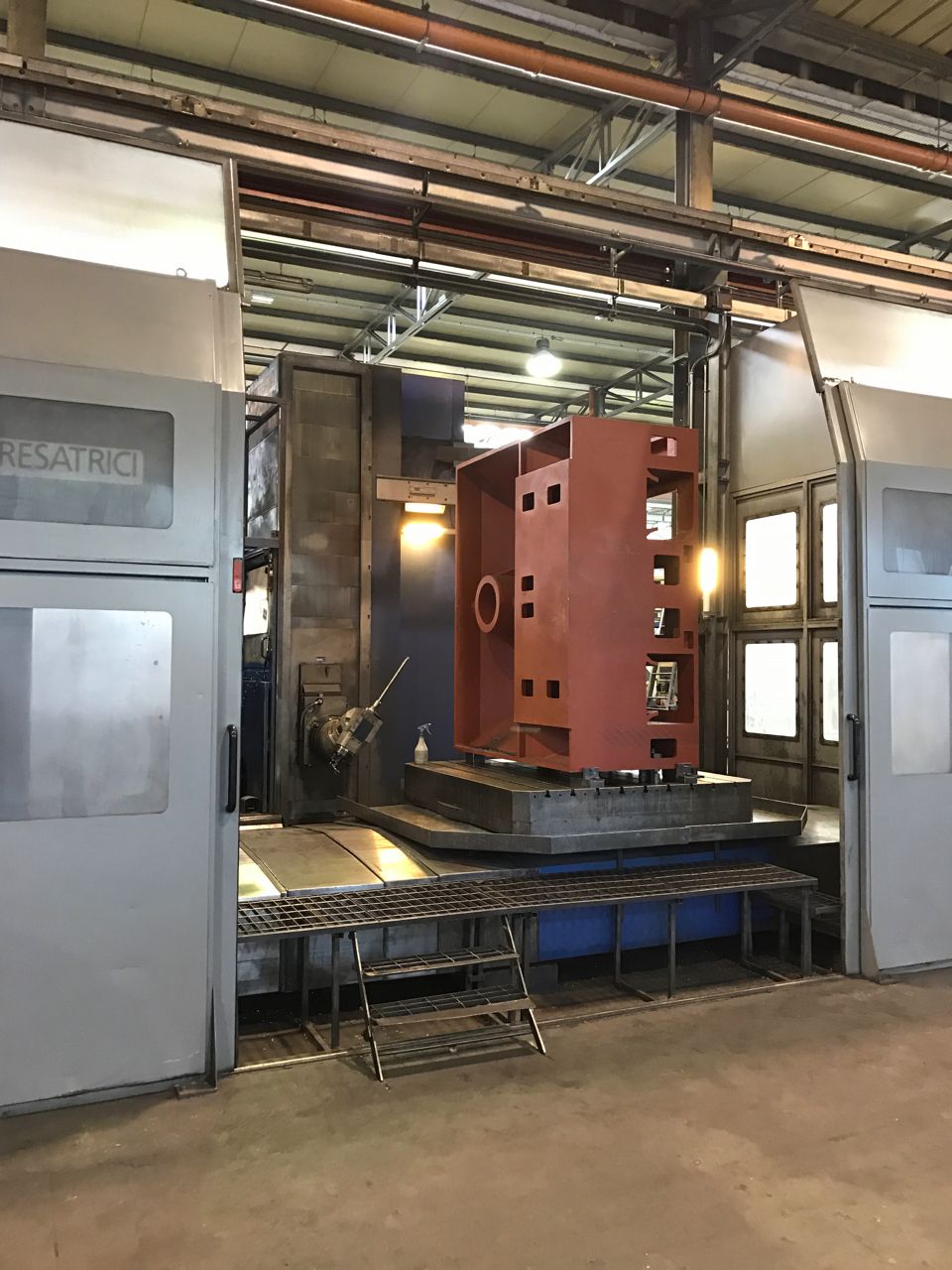

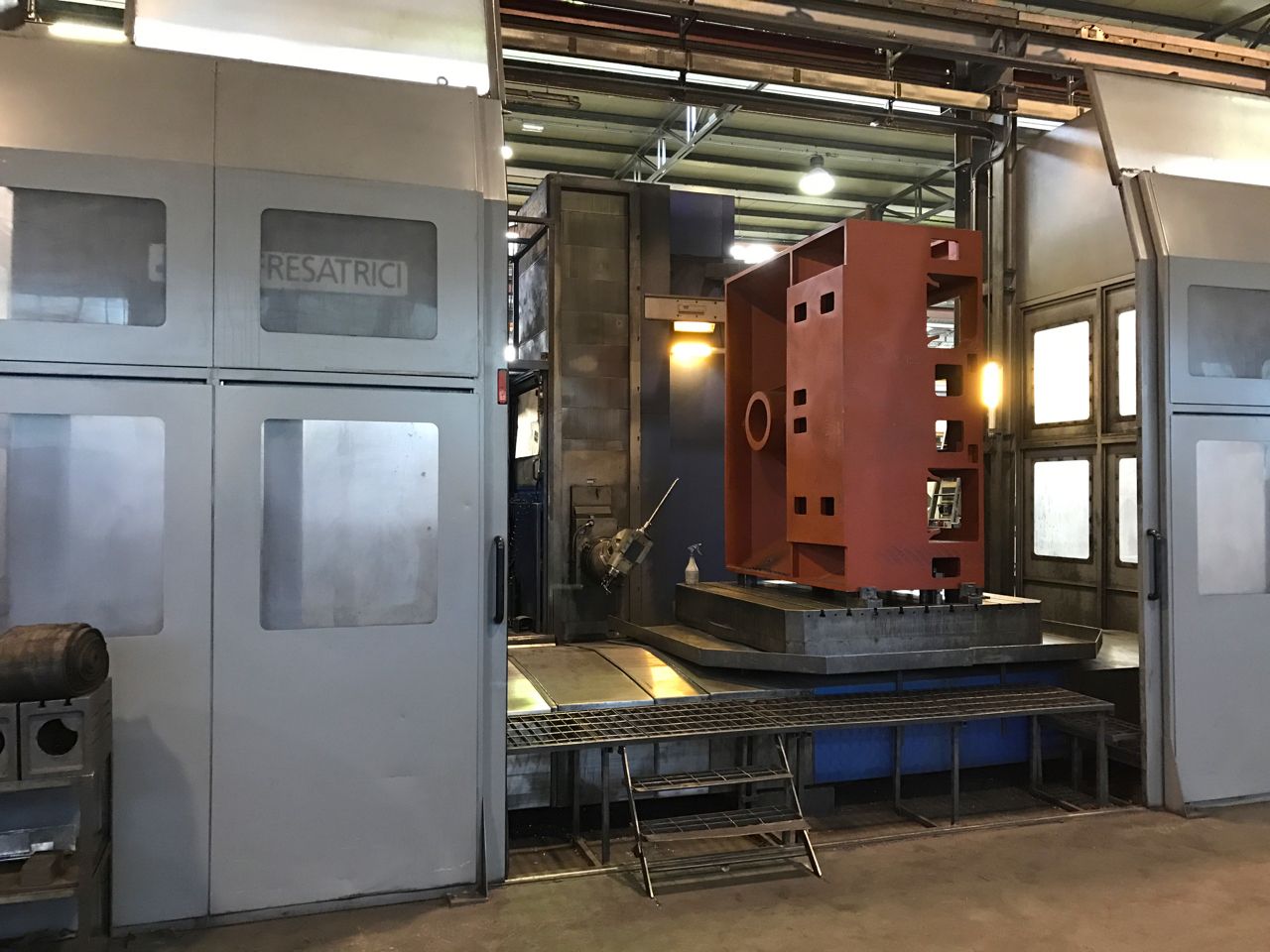

Carenatura
perimetrale
Certificazione CE
Schemi elettrici
Libri uso e manutenzione
Accessori a corredo
Monitoraggio sforzo utensile Montronix TS100, predisposizione Renishaw
Alta pressione
si
Sistema filtraggio
si
Frigorifero
si
Disponibilità
Febbraio 2017
Visibile in funzione
Si
Principali interventi/aggiornamenti effettuati sulla macchina
Manutenzione ordinaria, linea mandrino testa nuova 2016
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
