Categoria

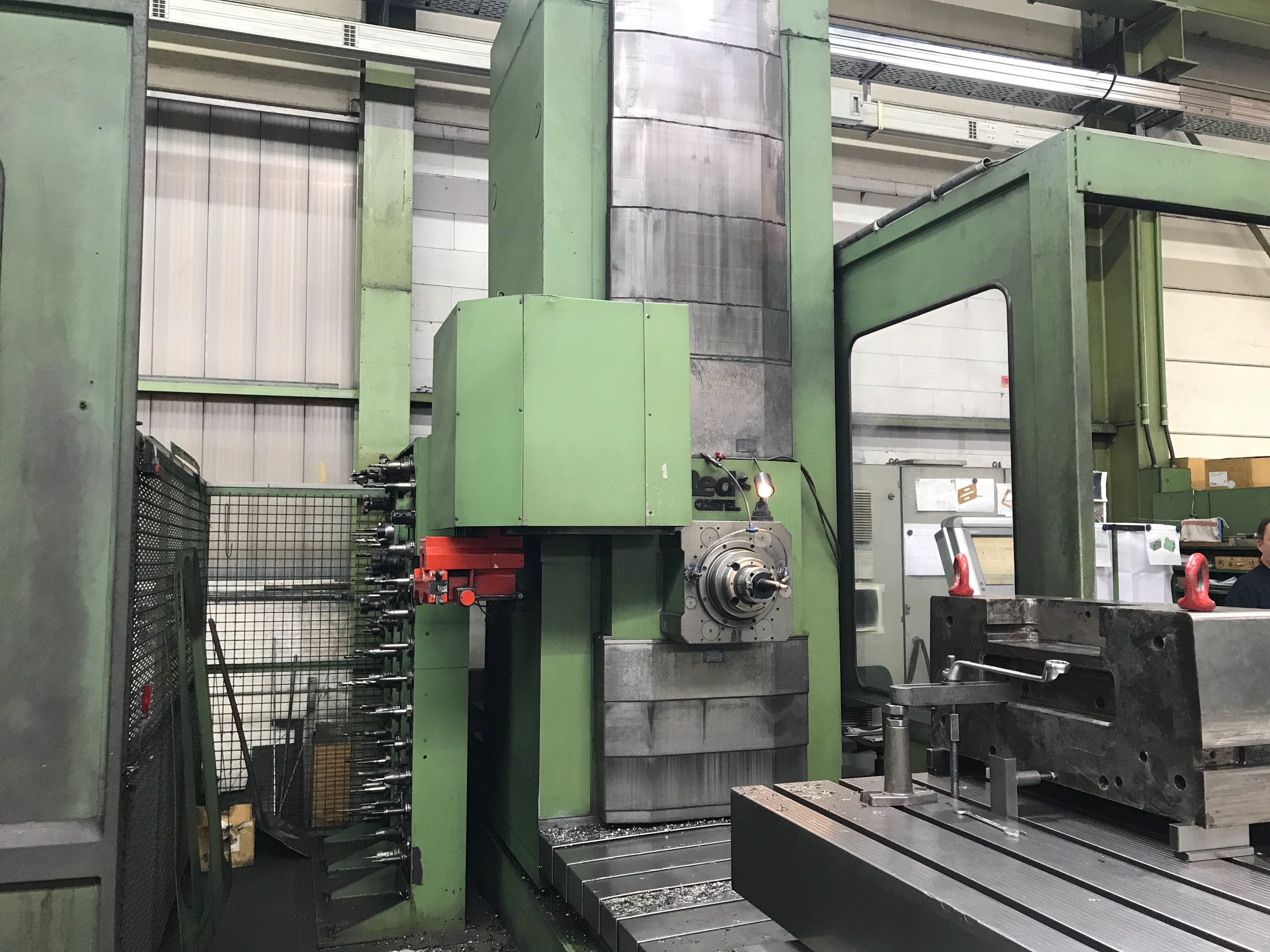

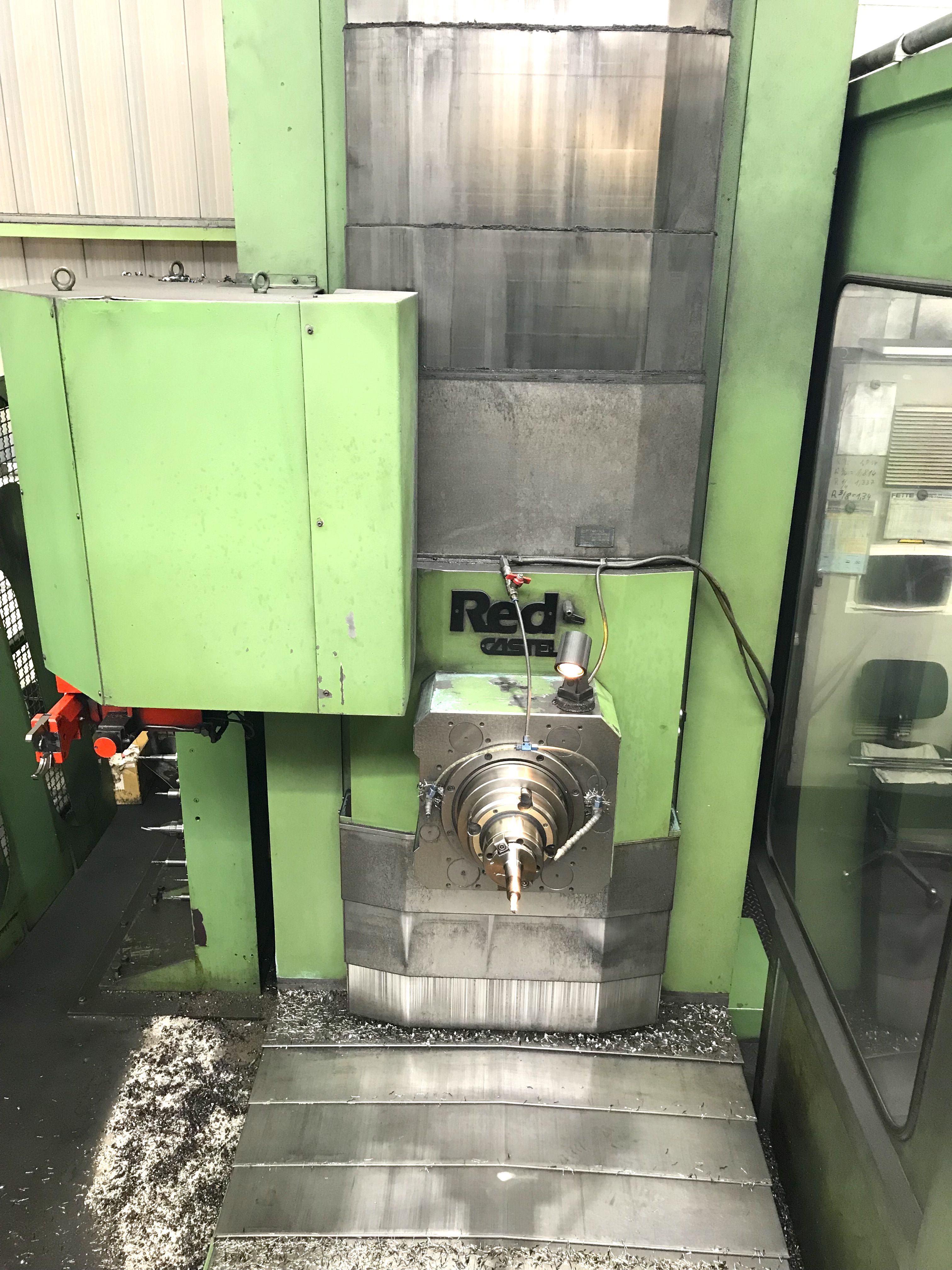

Alesatrice
Tipo
a montante T
Marca
Modello
RED T10
Capacità
3100x2000x1500+800 mm122,05x78,74x59,06+31,50 in
Anno di costruzione
1993
Anno di revisione
2010

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
3100 mm122,05 in
Verticale (Y)
2000 mm78,74 in
Trasversale montante (Z)
1500 mm59,06 in
Canotto (W)
800 mm31,50 in
CNC
CNC

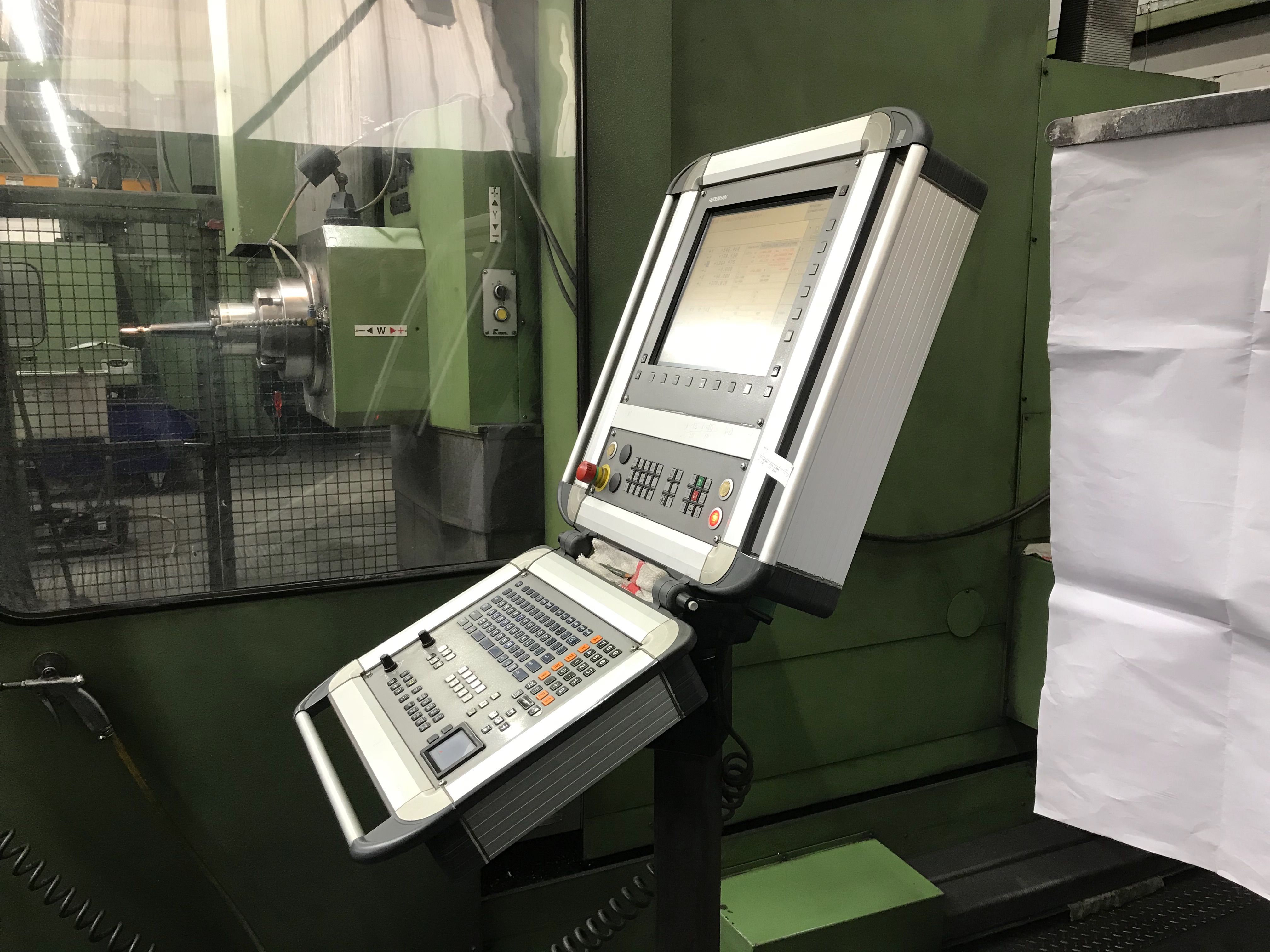

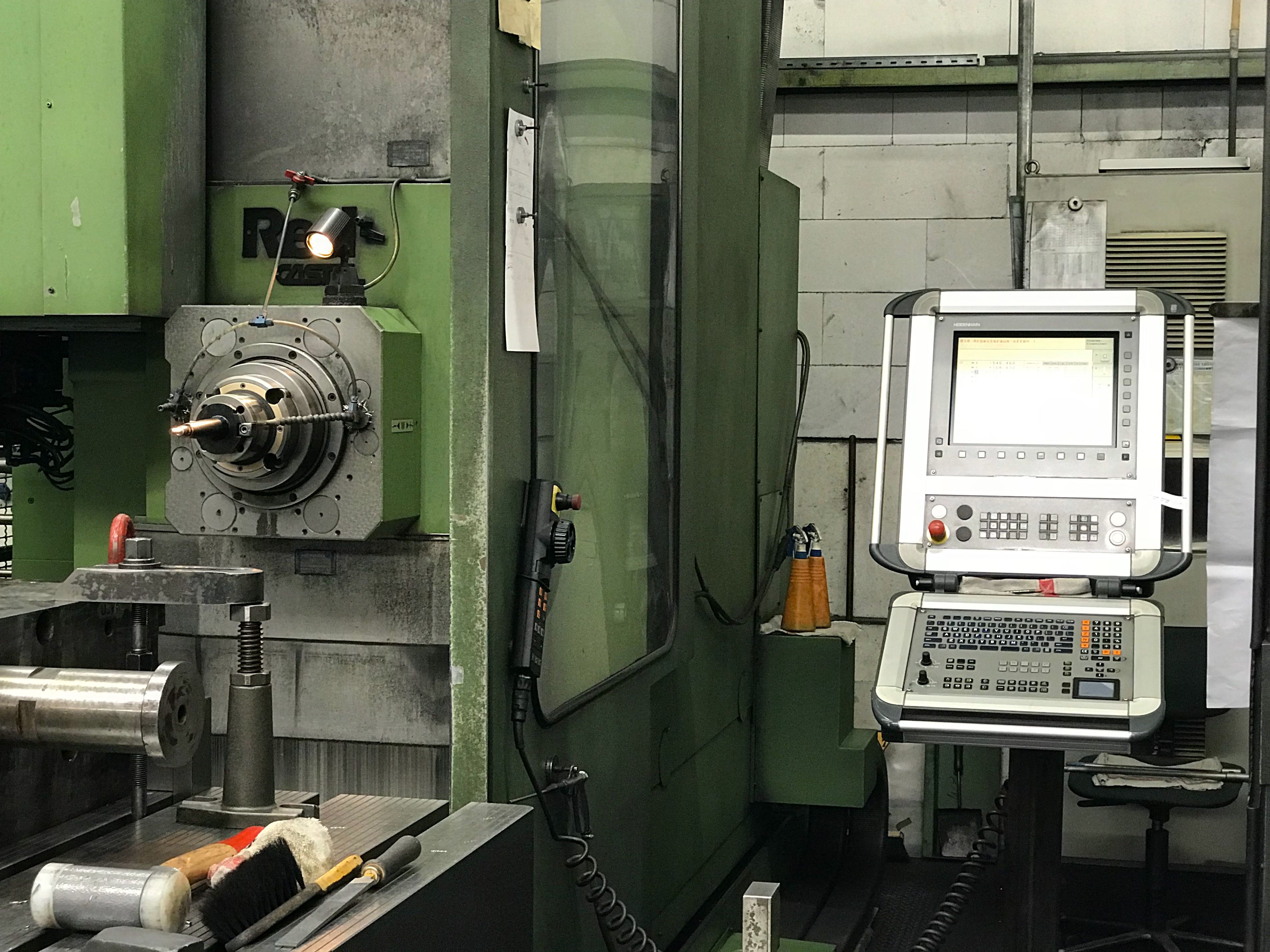

Heidenhain iTNC530 + Volantino remotato
Azionamenti
SIEMENS
Note
Retrofitting CNC in 2010

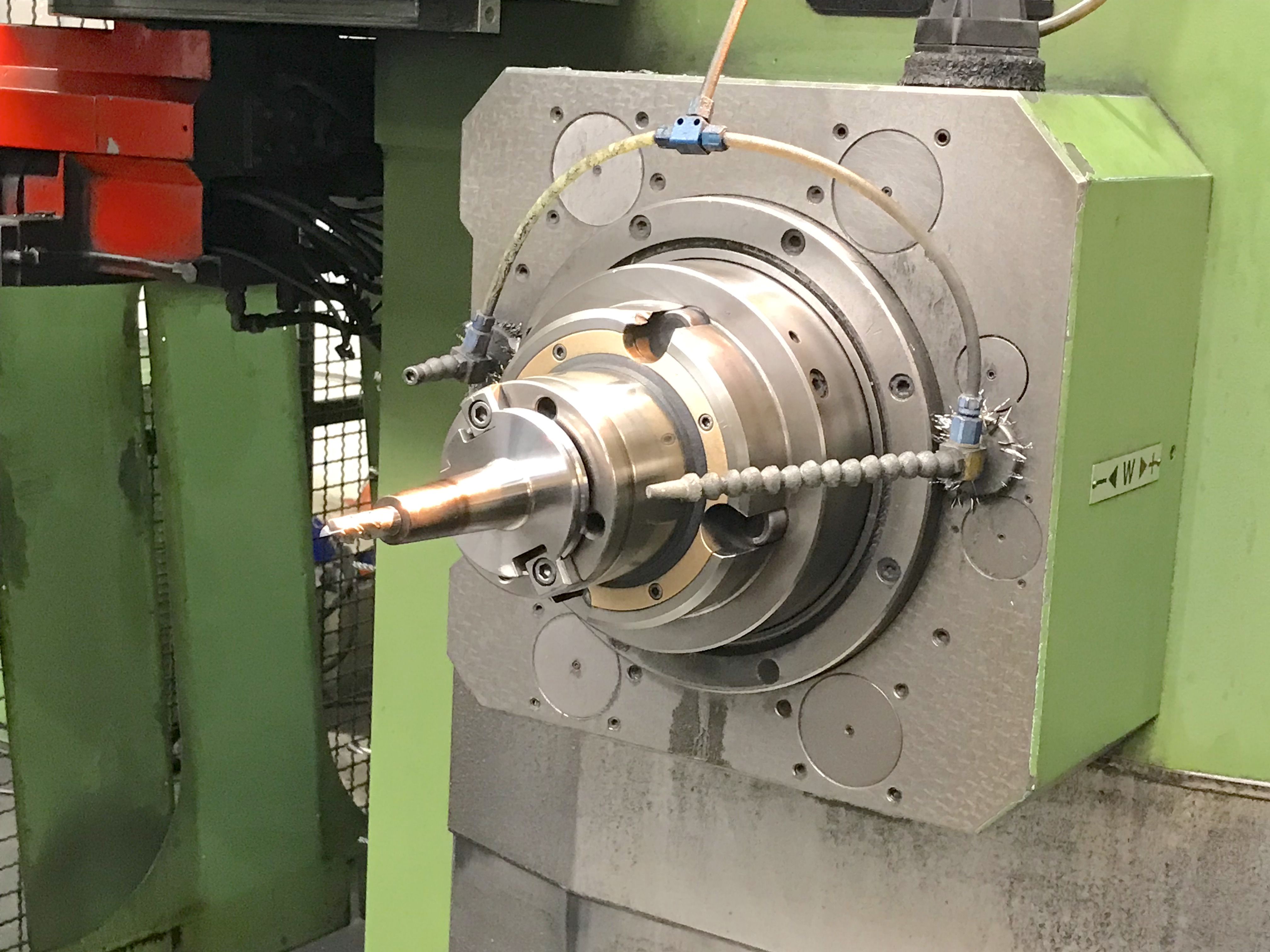

MANDRINO

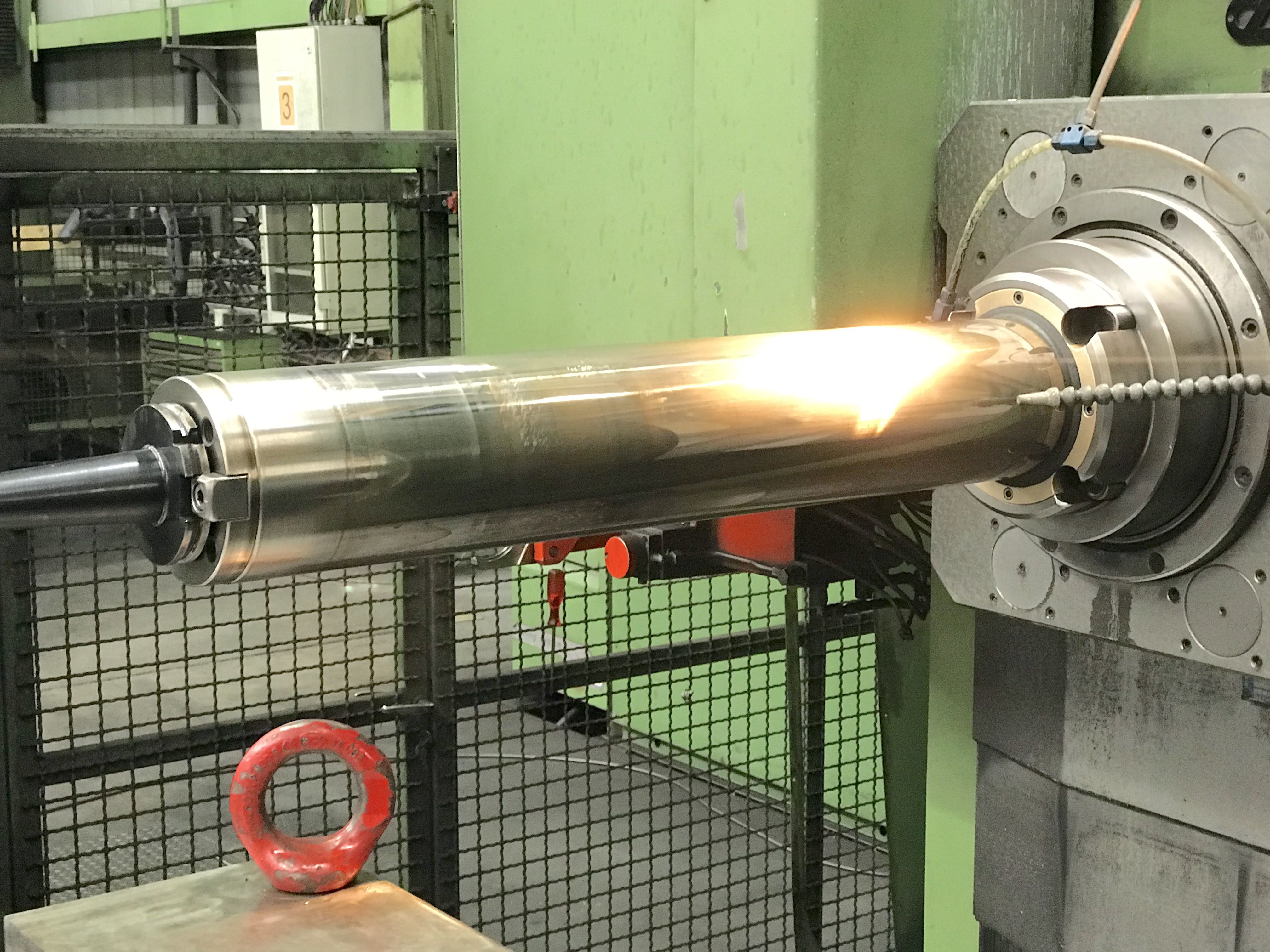

Diametro canotto
130 mm5,12 in
Potenza mandrino
37/46 Kw
Cambio gamma
si
Velocità rotazione
4-2500 Rpm
Coppia
2360 Nm
Cono
ISO50

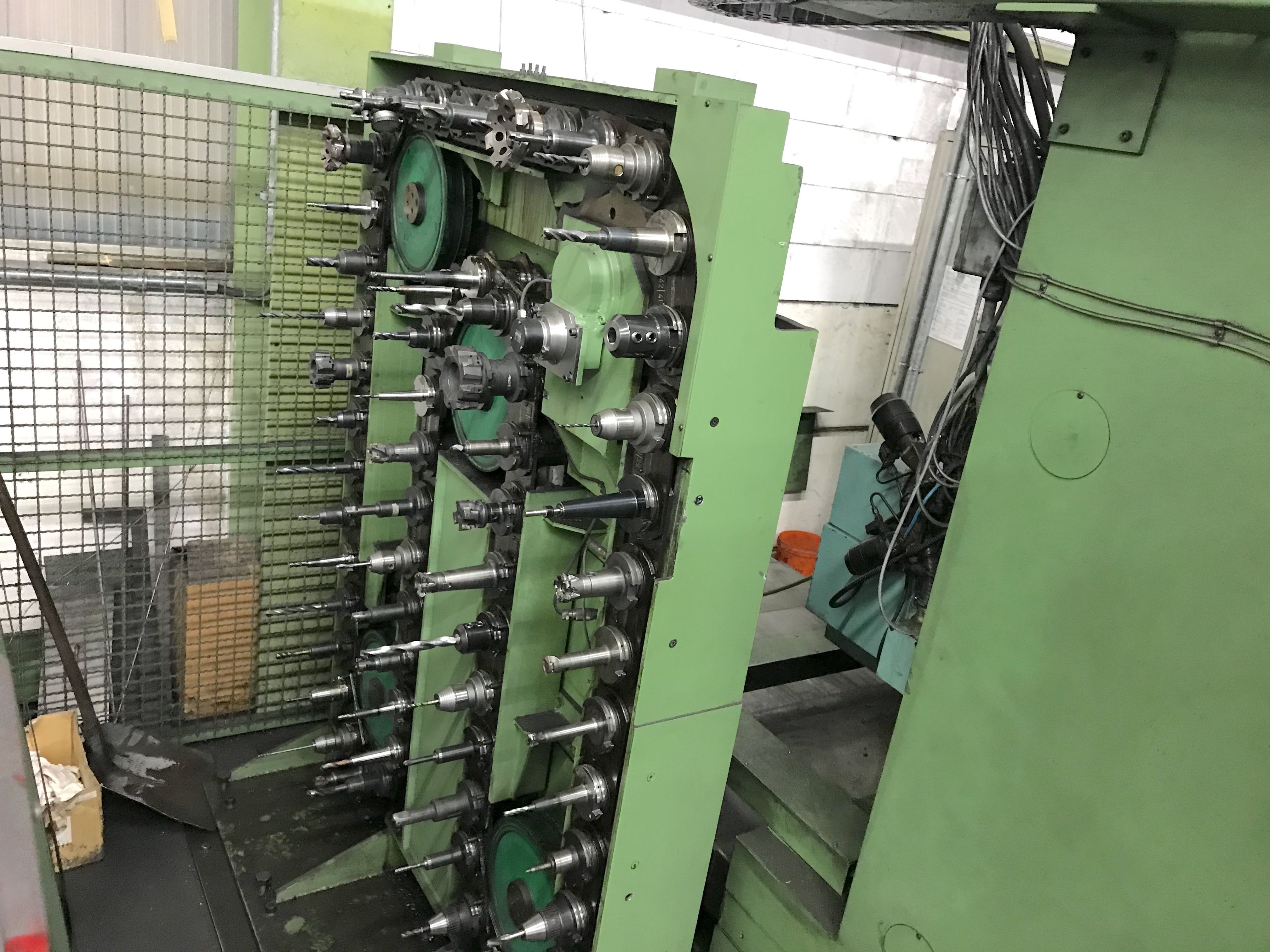

ATC
Postazioni
6’
Diam max utensile
140 mm5,51 in
Lunghezza max utensile
400 mm15,75 in
Peso max utensile
30 Kg
Attacco utensile
ISO50

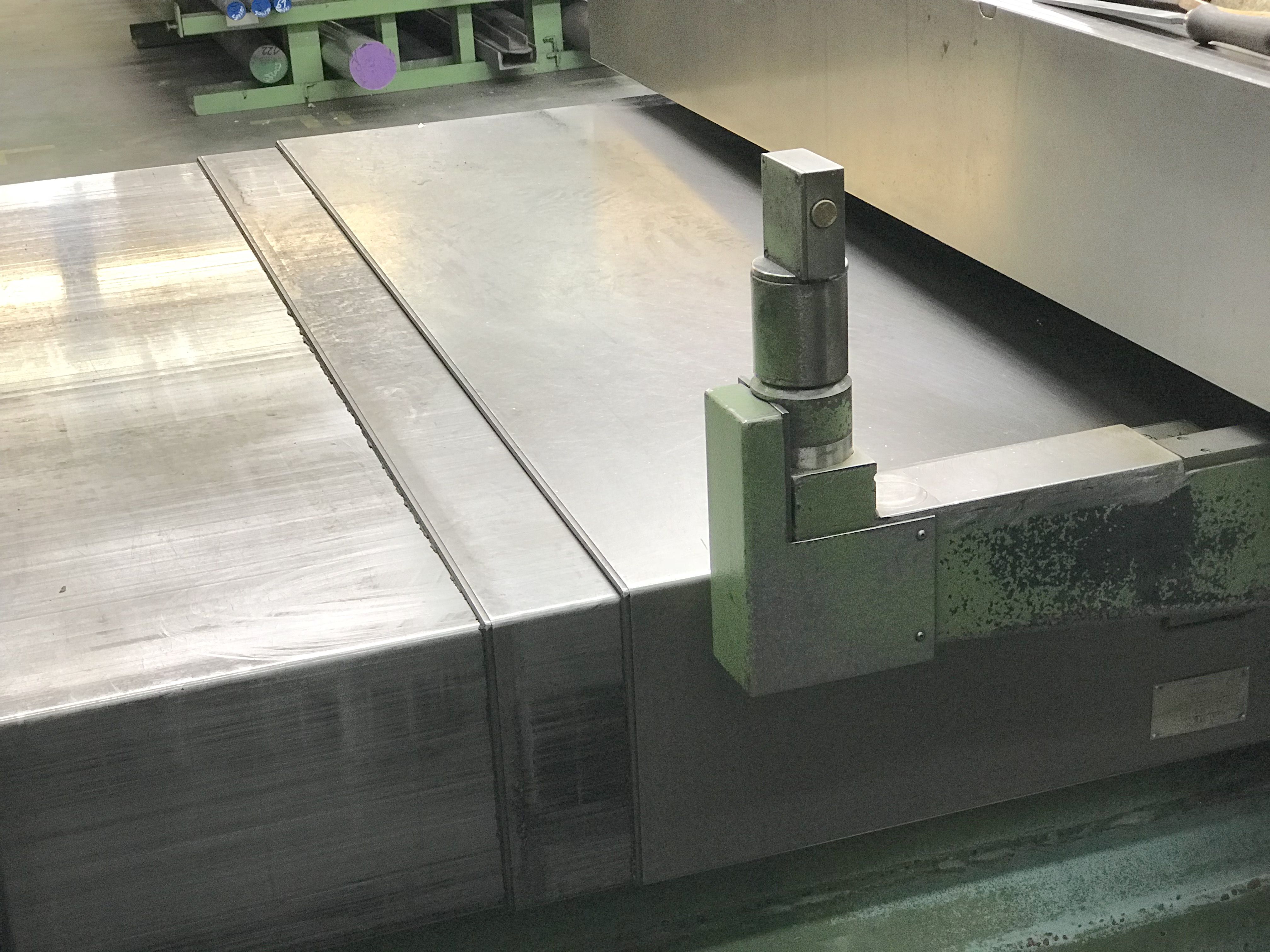

TAVOLA 1
Superficie
1800x1600 mm70,87x62,99 in
Risoluzione (asse B)
360.000x0,001 °
Portata
10 Kg
Sostentamento
Hydrostatic
AVANZAMENTI
Rapido X
10 m/min393,70 ipm
Rapido Y
10 m/min393,70 ipm
Rapido Z
10 m/min393,70 ipm
Rapido B
2 Rpm
Rapido W
8 m/min314,96 ipm
EXTRA
Potenza totale installata
50KVA Kw
Peso totale macchina
38500 Kg
Ingombri Macchina
6300x7300x3750 mm248,03x287,40x147,64 in
Frigorifero
si
Sistema filtraggio
si
Alta pressione
CTS
Presetting Utensili
si a bordo tavola
Libri uso e manutenzione
Schemi elettrici
Carenatura
perimetrale completa
Evacuatore trucioli
si
Disponibilità
pronta
Visibile in funzione
si
Principali interventi/aggiornamenti effettuati sulla macchina
manutenzione ordinaria, nuovo CNC Heidenhain iTNC530 nel 2010
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
