Categoria

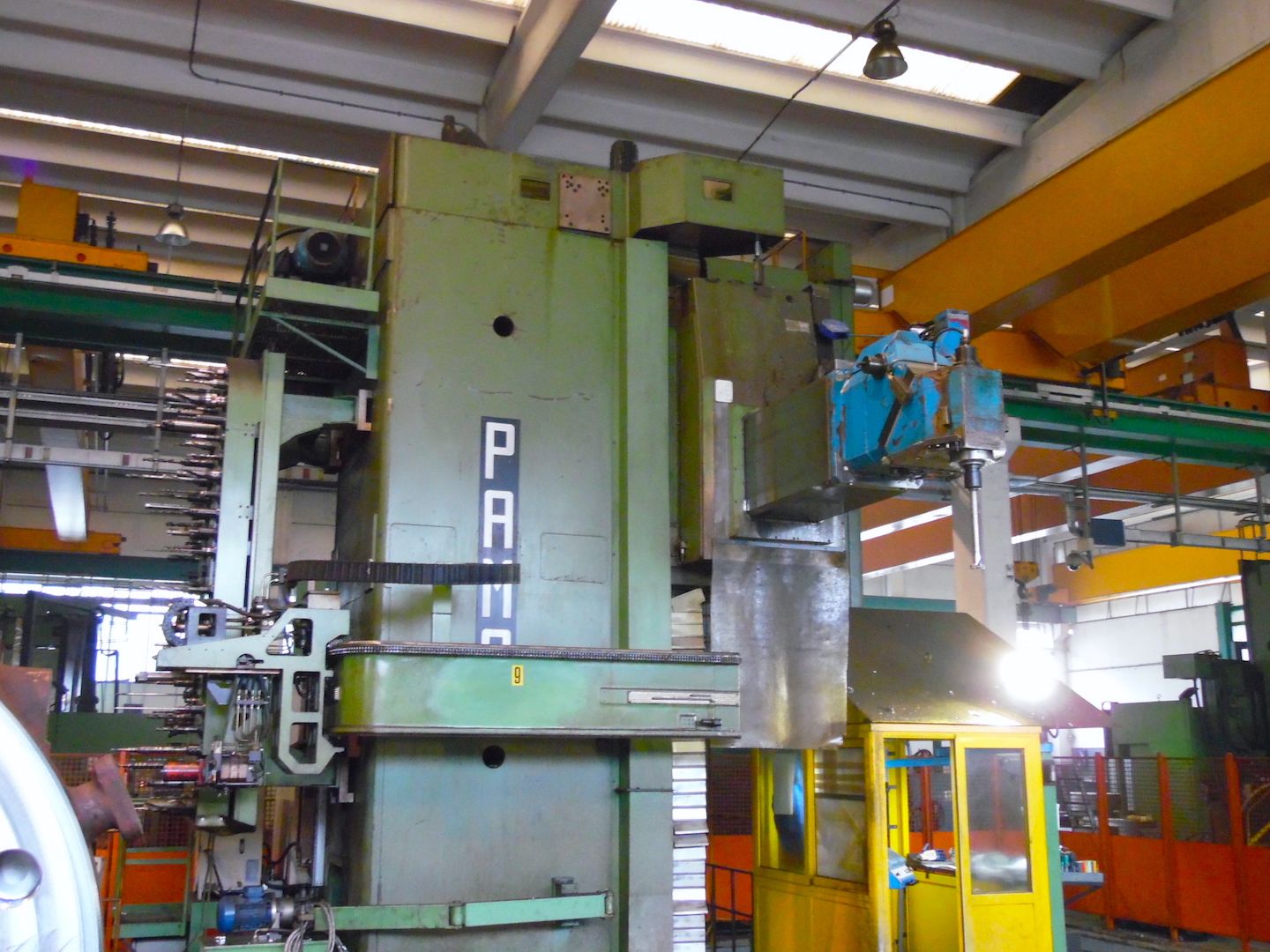

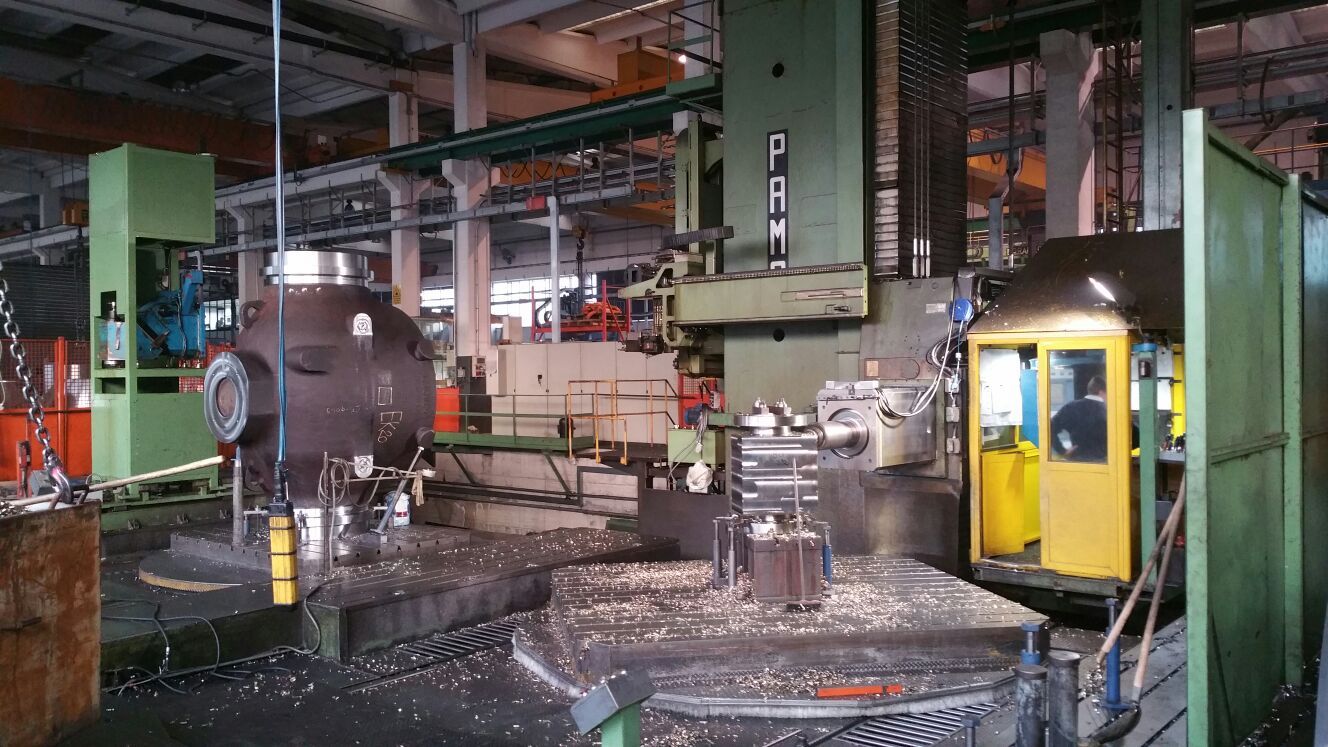

Alesatrice
Tipo
a montante mobile
Marca
Modello
AC 250
Capacità
12000x4000x1100+1500 mm472,44x157,48x43,31+59,06 in
Anno di costruzione
prima installazione 2004
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Longitudinale (X)
12000 mm472,44 in
Verticale (Y)
4000 mm157,48 in
Trasversale RAM (Z)
1100 mm43,31 in
Canotto (W)
con RAM fuori tutto: 900mm, con RAM dentro tutto: 1500 mmcon RAM fuori tutto: 35,43mm, con RAM dentro tutto: 59,06 in
Tavola (V)
2800 mm110,24 in
Tavola2 (V)
2000 mm78,74 in

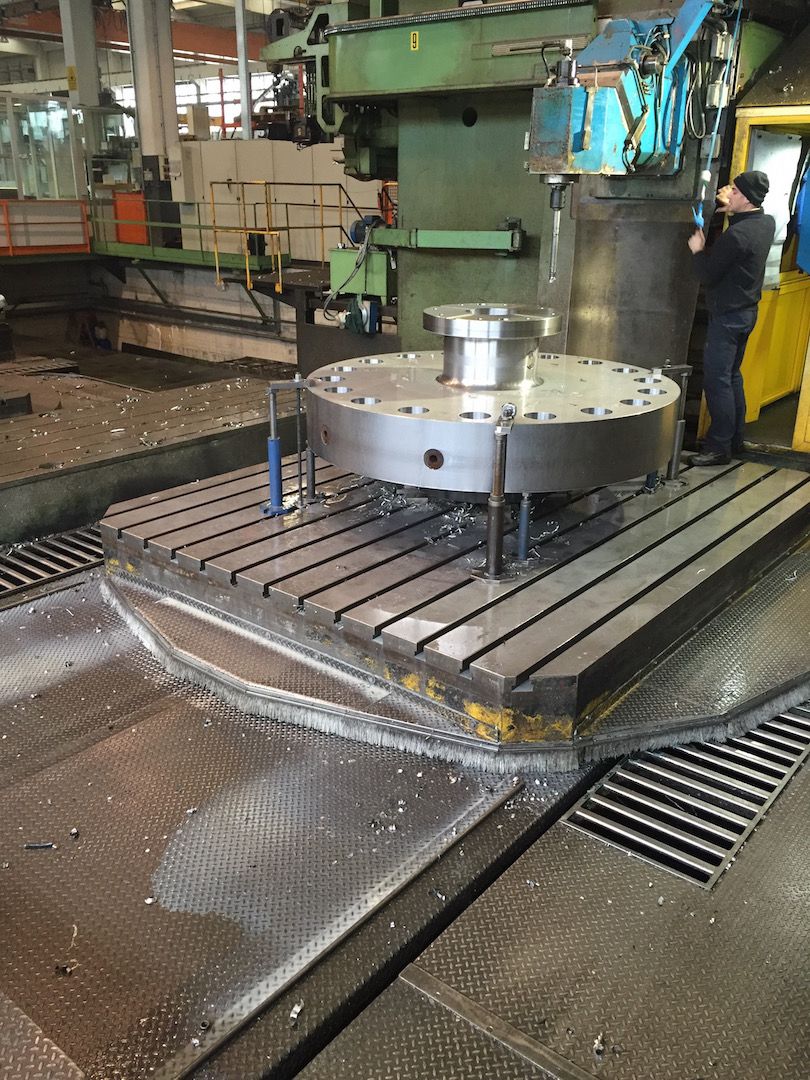

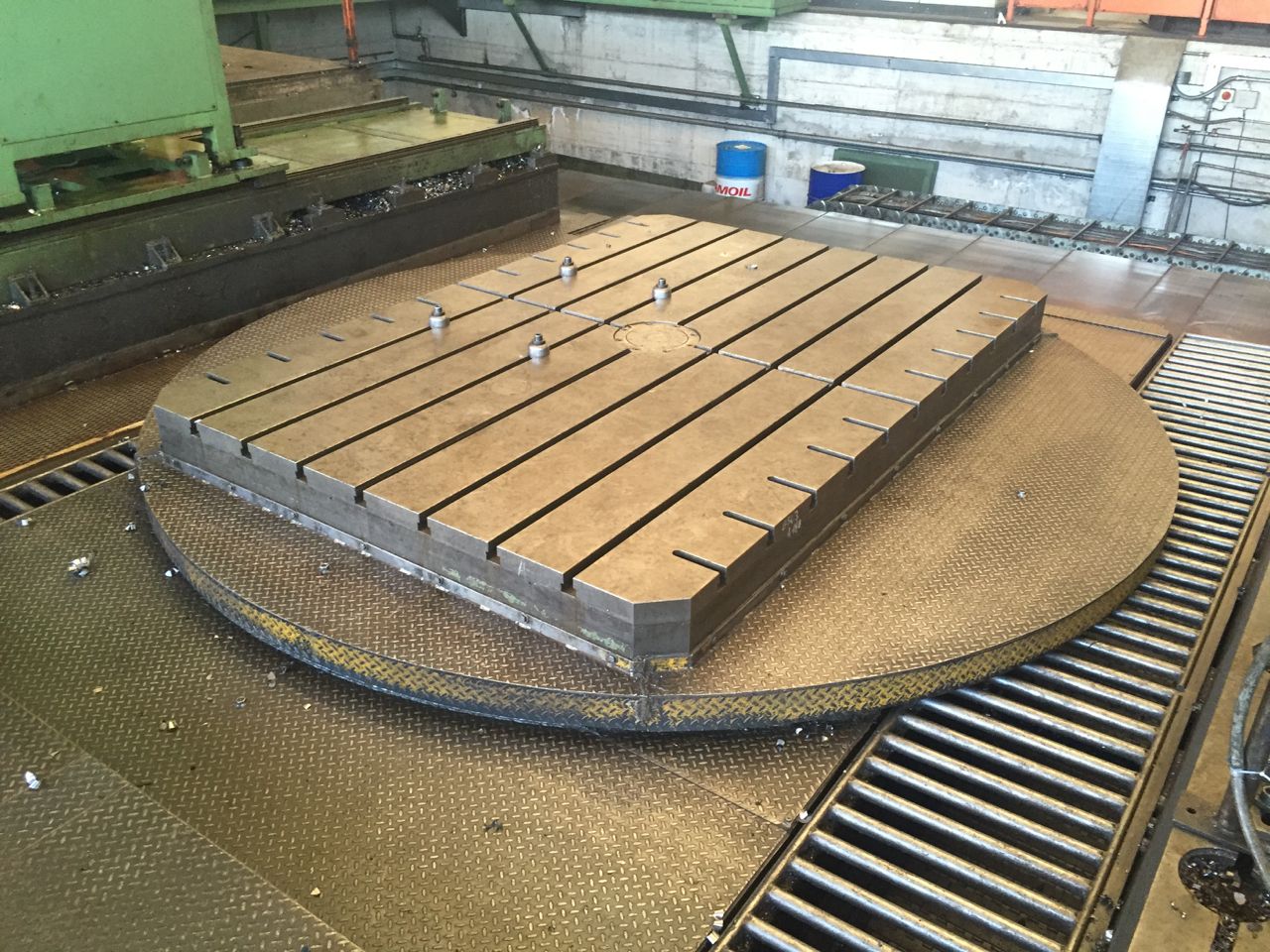

TAVOLA 1
Marca
PAMA
Disponibile su richiesta
Sì
Superficie
3500x3000 mm137,80x118,11 in
Traslazione
2800 mm110,24 in
Risoluzione (asse B)
0,001 °
Portata
nominal 80.000Kg, effective 100.000 Kg
Sostentamento
idrostatico
Velocità rotazione
3 Rpm o °/min
Note
bloccaggi asse B con pistoni AT con centralina idrostatica
TAVOLA 2
Marca
MITSUBISHI
Disponibile su richiesta
Sì
Superficie
3000x2100 mm118,11x82,68 in
Traslazione
2000 mm78,74 in
Risoluzione (asse B)
0,001 °
Portata
nominal 25.000Kg, effective 40.000 Kg
Sostentamento
Idrostatica
Velocità rotazione
3 Rpm o °/min

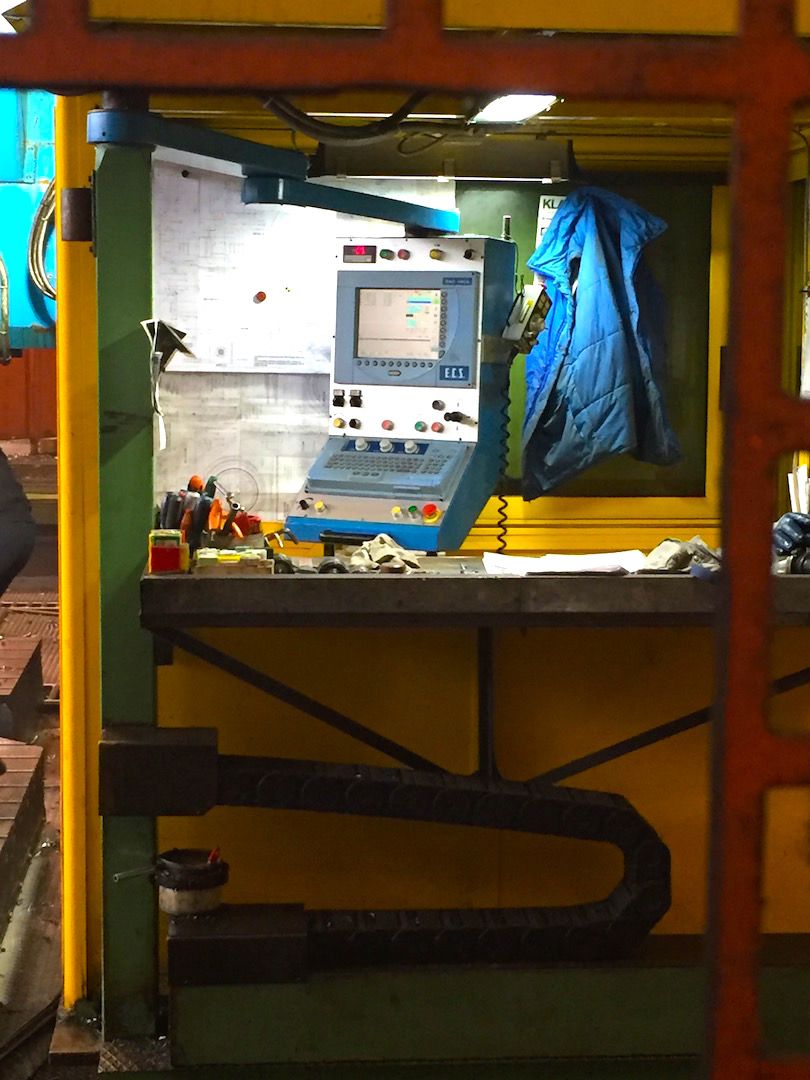

CNC
CNC
ECS4801
Sistema di misura
Encoder + righe ottiche Heidenhain
MANDRINO
Diametro canotto
250 mm9,84 in
Sezione RAM
760x600 mm29,92x23,62 in
Potenza mandrino
70 Kw
Cambio gamma
4 gears
Velocità rotazione
0-850 Rpm
Coppia
>7000 Nm
Cono
ISO50 DIN69871
Sostentamento
idrostatico
Note
passaggio per acqua + acqua refrigerante interna
AVANZAMENTI
Rapido X
6 m/min236,22 ipm
Rapido Y
6 m/min236,22 ipm
Rapido Z
6 m/min236,22 ipm
Rapido W
6 m/min236,22 ipm
Rapido V
4 m/min157,48 ipm

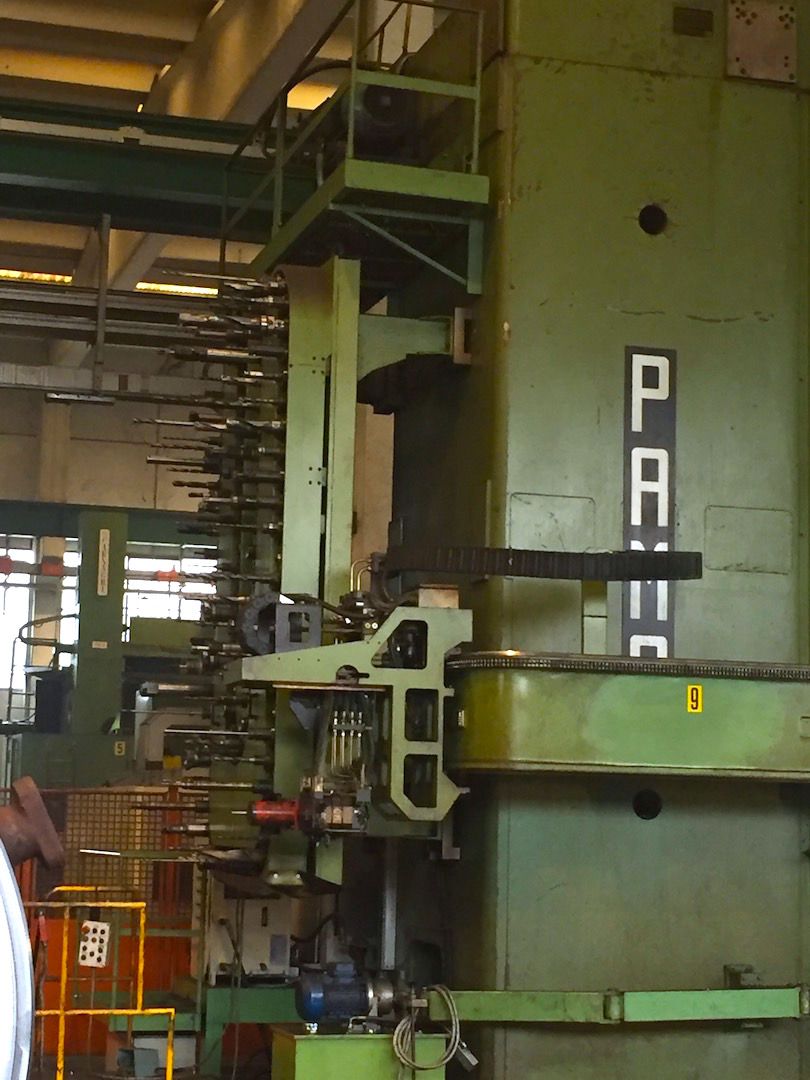

ATC
Postazioni
110
Attacco utensile
ISO50 DIN 69871
PIANO D’ANCORAGGIO
Quantità
3
Dimensione (LxWxH)
4200x1500 mm165,35x59,06 in
STAZIONE PICK-UP CAMBIO TESTE
Posizioni
3 posti, cambio accessori automatico
TESTA 1
Tipo
OVER
Disponibile su richiesta
Sì
Cono mandrino
ISO50 DIN69871
Asse A
180 °
Velocità max
2500 Rpm
Potenza max
50 Kw
Refrigerante
adduzione interna
EXTRA
Piattaforma mobile operatore
si
Frigorifero
si
Potenza totale installata
180 Kw
Peso totale macchina
130.000 Kg
Libri uso e manutenzione
Sì
Schemi elettrici
Sì
Evacuatore trucioli
si
Disponibilità
Agosto 2016
Visibile in funzione
si
Principali interventi/aggiornamenti effettuati sulla macchina
Revisione meccanica macchina, centrale idrostatica separata, lubrificazione testa separata con frigorifero, bilanciamento testa con centralina separata e frigorifero, motori assi brushless, ATC110 posti con cambio sia in verticale che orizzontale, retrofitting completo con ECS4801
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
