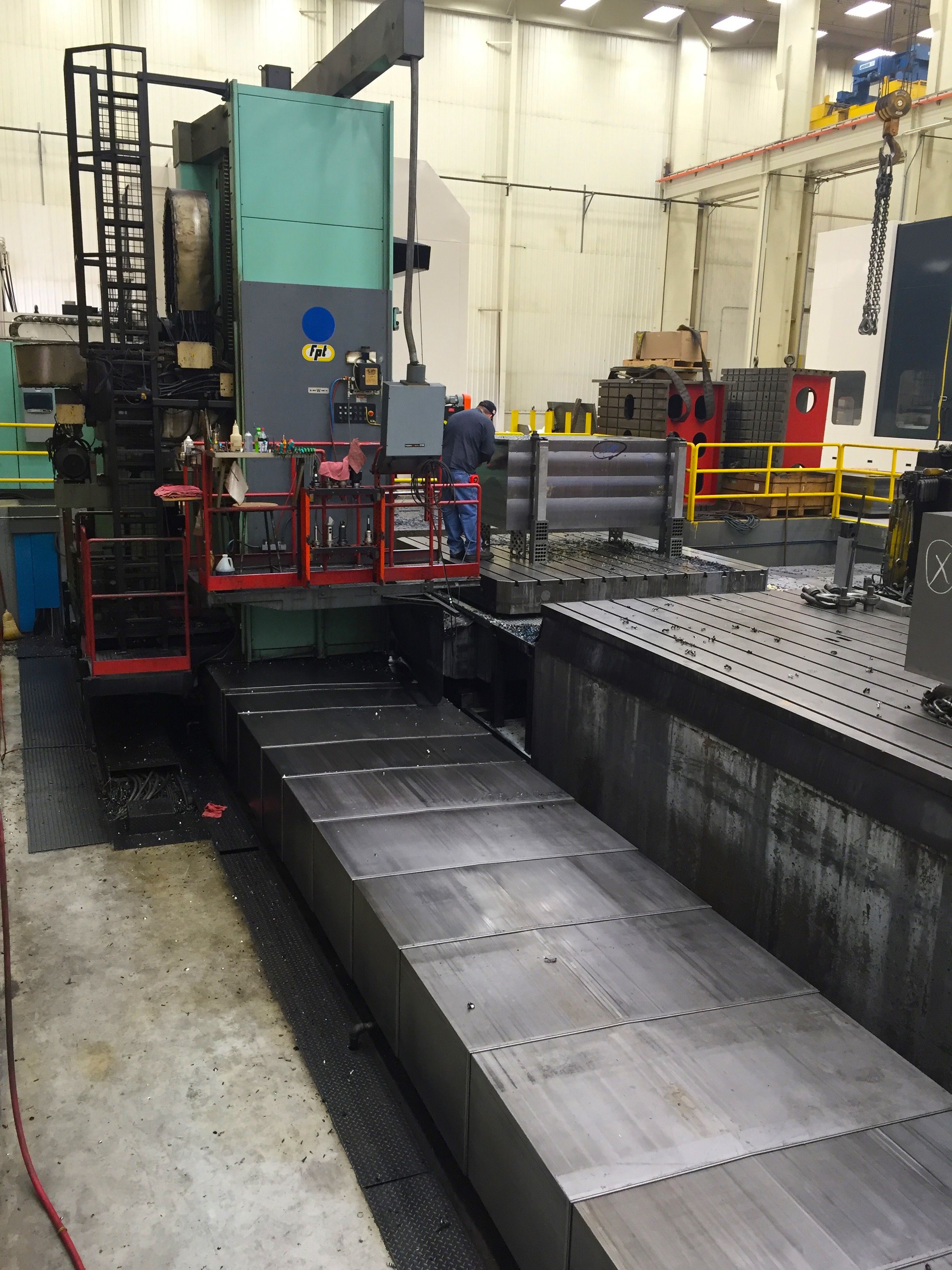

Categoria
Alesatrice
Tipo
a montante mobile
Marca
Modello
M-ARX M90
Capacità
9000x3000x1200+600 mm354,33x118,11x47,24+23,62 in

Specifiche tecniche

Metrico Imperiale
CAMPO DI LAVORO
Longitudinale (X)
9000 mm354,33 in
Verticale (Y)
3000 mm118,11 in
Trasversale RAM (Z)
1200 mm47,24 in
Canotto (W)
600 mm23,62 in
TESTA 2
Disponibile su richiesta
No
Tipo
SEVHS4
Cono mandrino
ISO50
Coppia max
400 Nm
Velocità max
7500 Rpm
TESTA 3
Disponibile su richiesta
No
Tipo
SELS4
Cono mandrino
ISO50
Coppia max
1800 Nm
Velocità max
2500 Rpm
CNC
Azionamenti
SIEMENS SINUMERIK

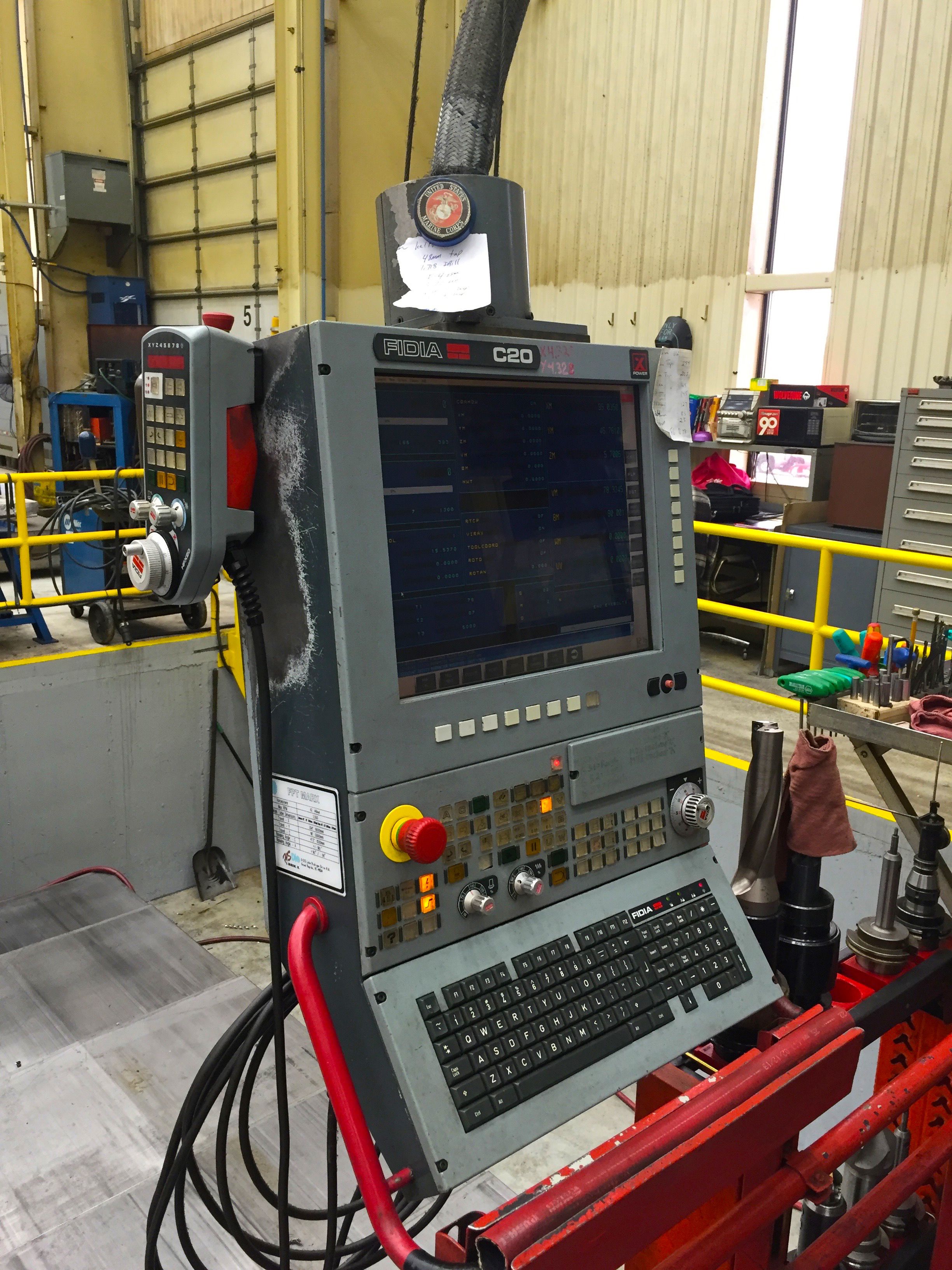

CNC
FIDIA C20
Note
volantino remotato
MANDRINO
Diametro canotto
130 mm5,12 in
Potenza mandrino
47 Kw
Velocità rotazione
2500 Rpm
Cono
ISO50
Sostentamento
Hydrostatic
Cambio gamma
I:4-190 Rpm / II: 190-2500 Rpm
ATC
Postazioni
40
TAVOLA 1
Disponibile su richiesta
No

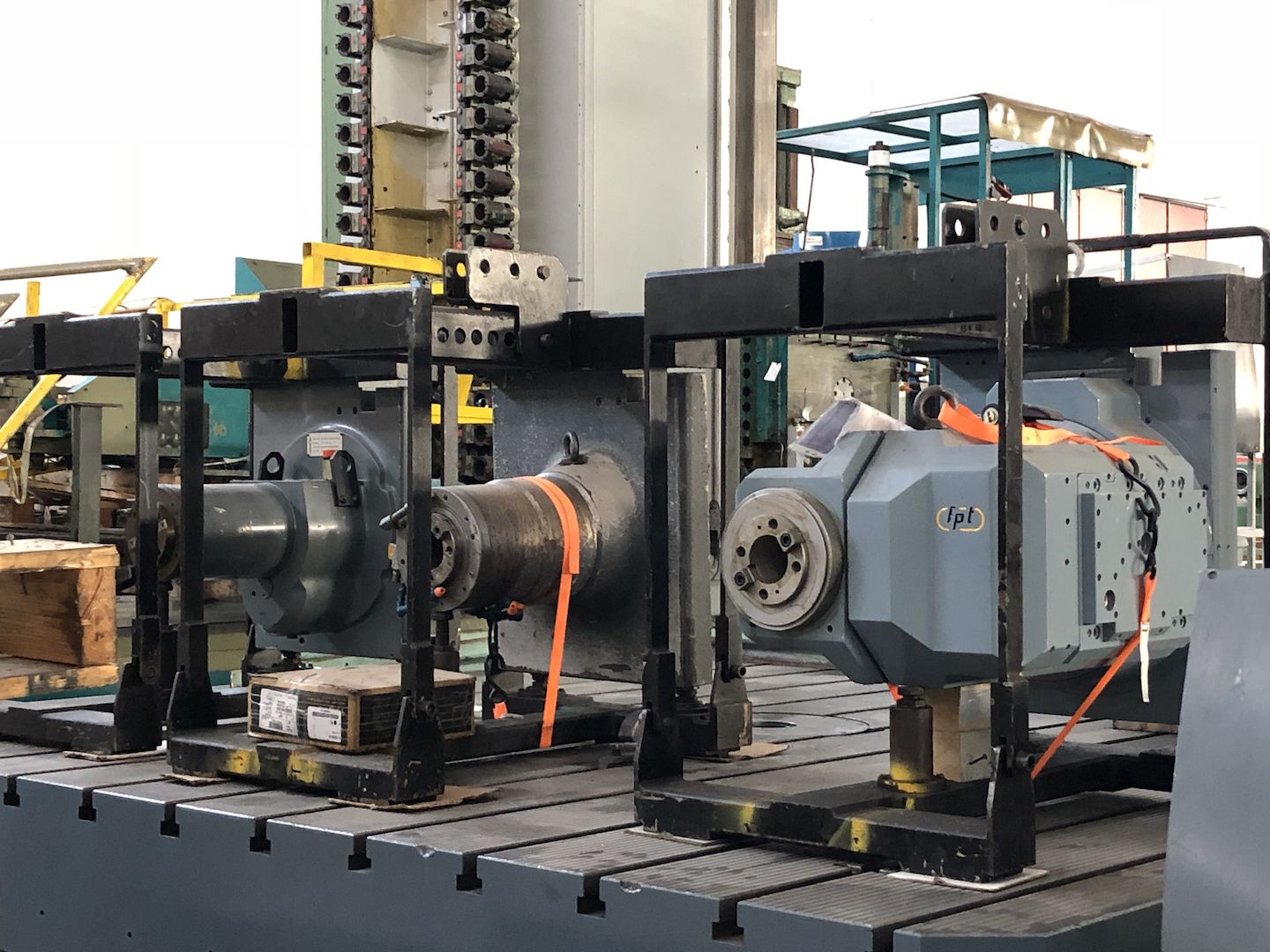

STAZIONE PICK-UP CAMBIO TESTE
Posizioni
4

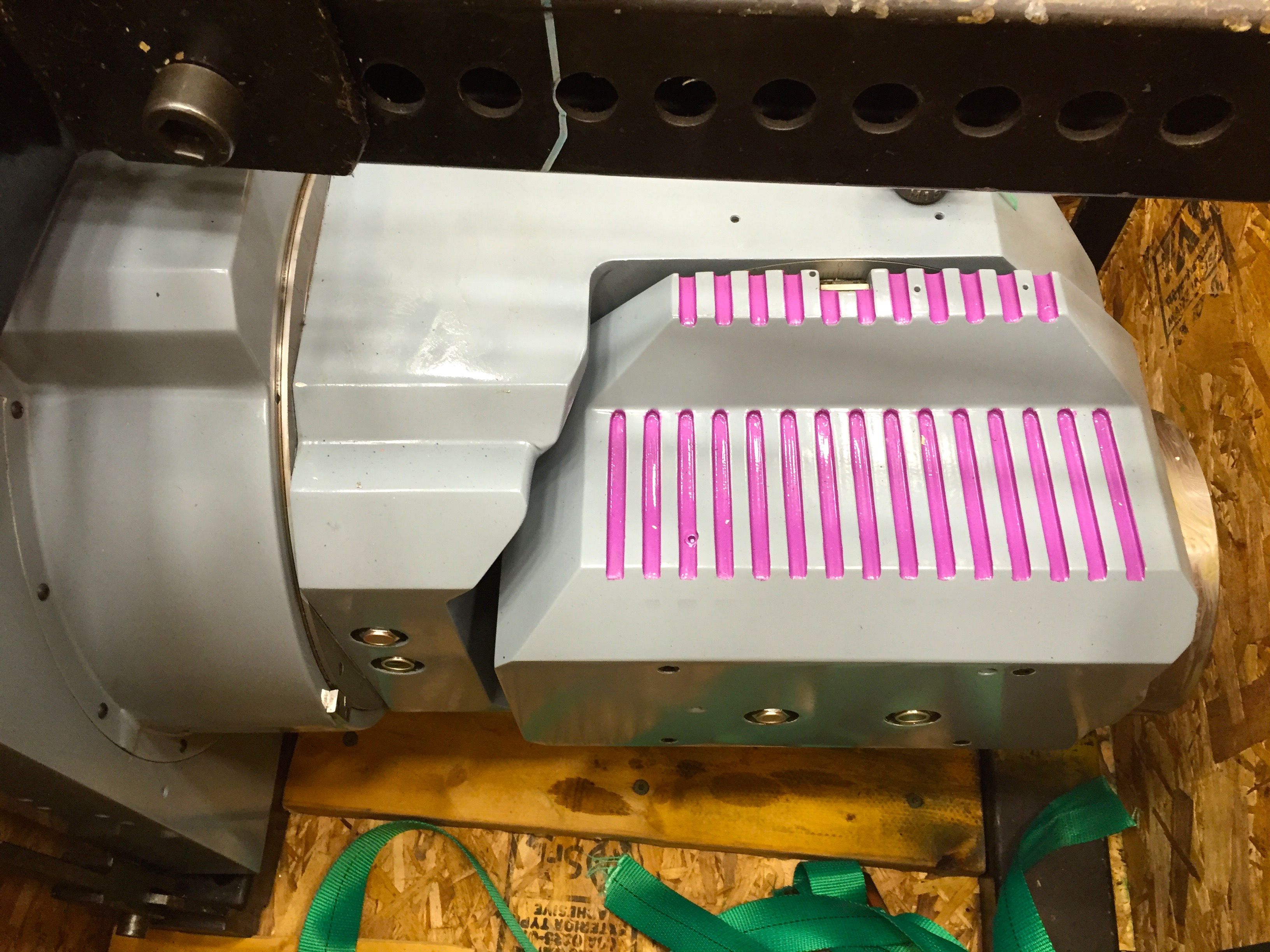

TESTA 1
Tipo
TAM
Cono mandrino
ISO50
Asse A
360x1 °
Asse C
360x1 °
Coppia max
1800 Nm
Velocità max
2500 Rpm
AVANZAMENTI
Rapido X
15 m/min590,55 ipm
Rapido Y
15 m/min590,55 ipm
Rapido Z
15 m/min590,55 ipm
Rapido V
15 m/min590,55 ipm
X
10 m/min393,70 ipm
Y
10 m/min393,70 ipm
Z
10 m/min393,70 ipm
V
15 m/min590,55 ipm
W
15 m/min590,55 ipm
Rapido W
15 m/min590,55 ipm
EXTRA
Peso totale macchina
81000 Kg
Potenza totale installata
95 Kw
Libri uso e manutenzione
Schemi elettrici
Disponibilità
pronta
Ingombri Macchina
17100x9910x6330 mm673,23x390,16x249,21 in
Principali interventi/aggiornamenti effettuati sulla macchina
Revisione Testa FPT TAM nel 2015, nuova pompa idraulica, nuovo motore mandrino, retrofitting CNC nel 2015
Visibile a magazzino
si
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
