Categoria
Tornio
Tipo
multitasking
Marca

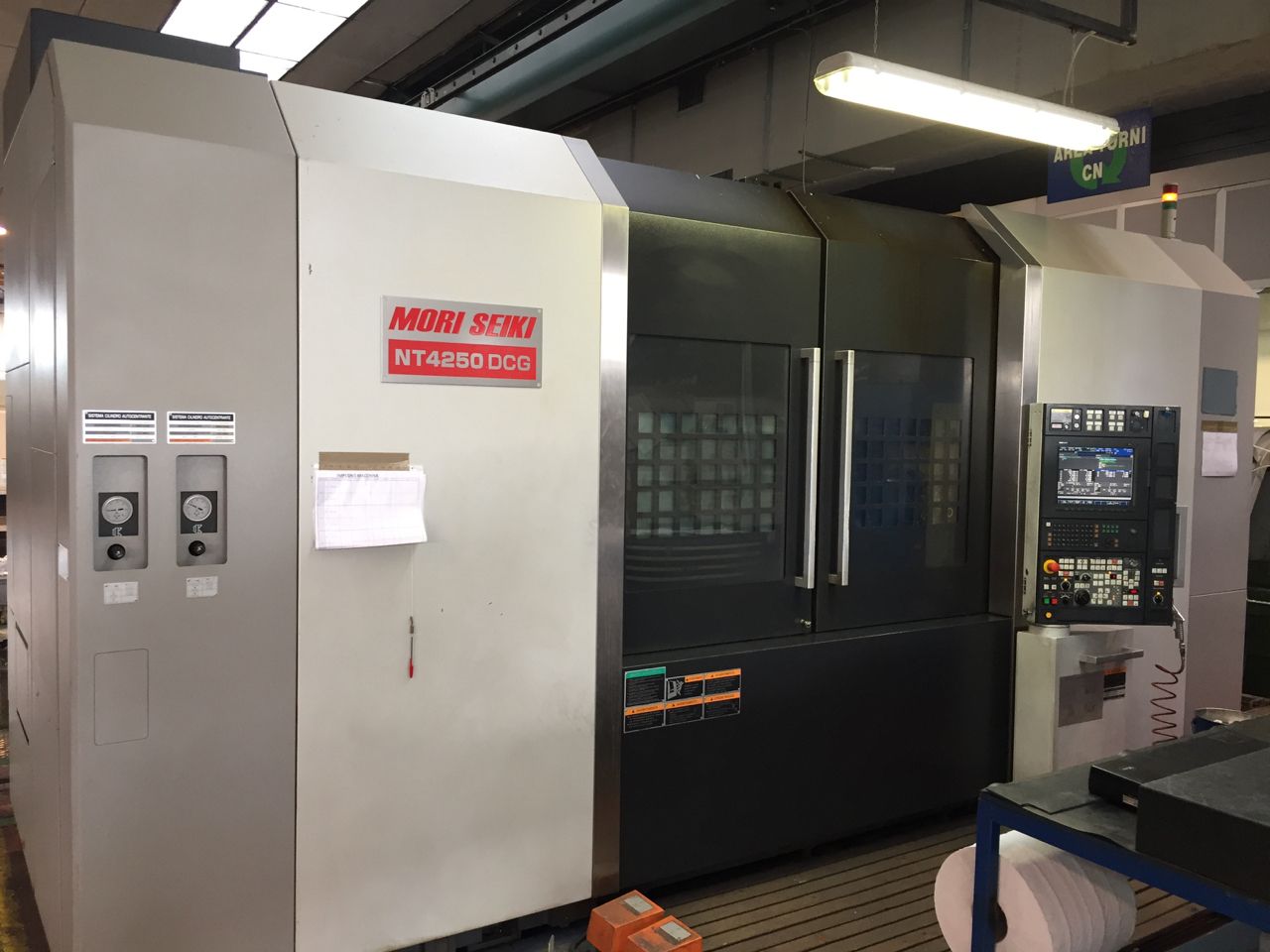

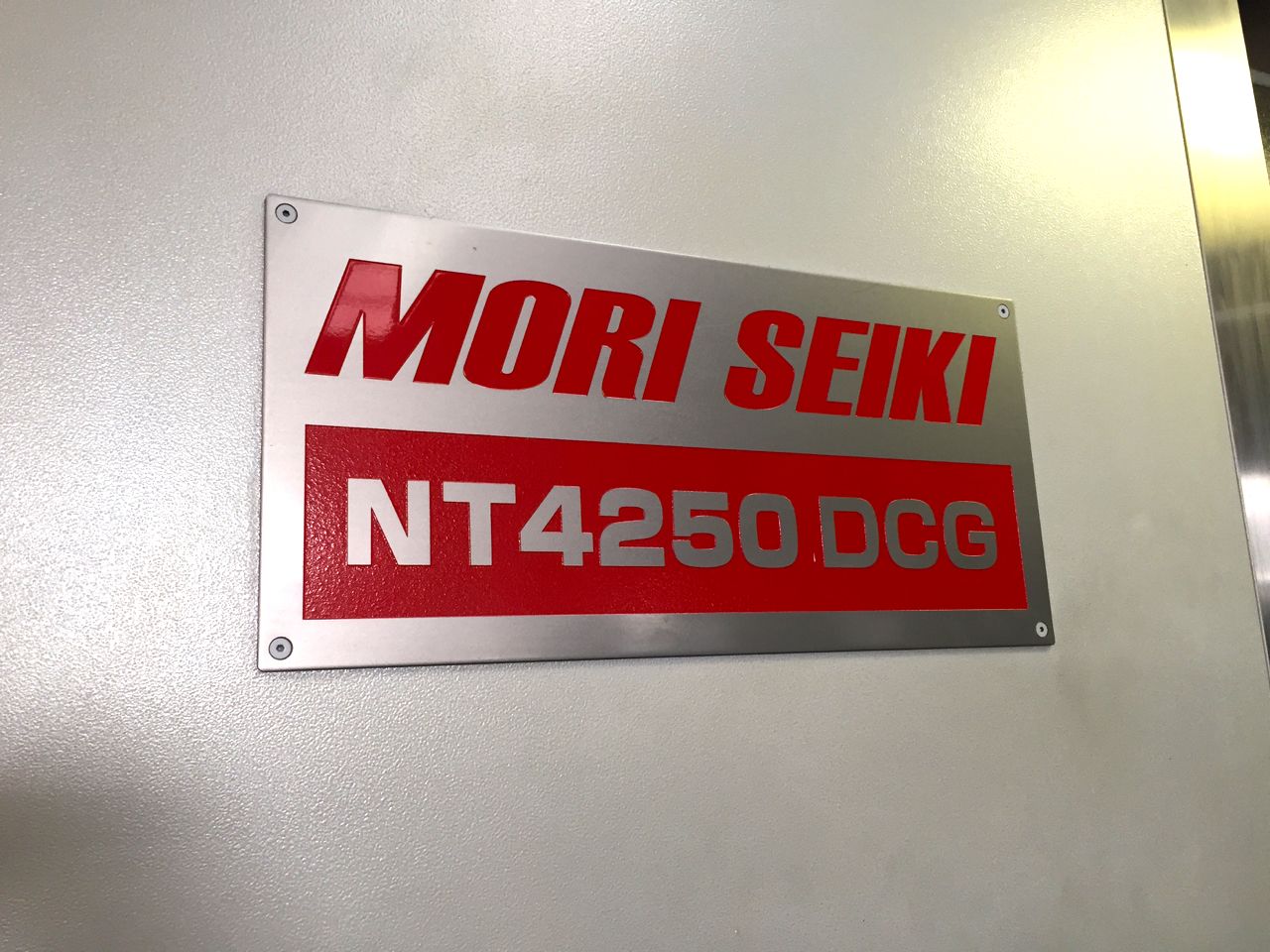

Modello
NT4250DCG 1500SZ
Capacità
ø730x1542 mmø28,74x60,71 in
Anno di costruzione
2008
Specifiche tecniche
Metrico
Imperiale
CAMPO DI LAVORO
Max diametro lavorabile da barra
80 mm3,15 in
Diametro max pezzo
730 mm28,74 in
Max lunghezza tornibile
1542 mm60,71 in
Diametro massimo sul carro
660 mm25,98 in
MANDRINO PRINCIPALE
Velocità rotazione max
4000 rpm
Naso mandrino
ASA8”
Foro mandrino
91 mm3,58 in
Diametro interno cuscinetti
140 mm5,51 in
Coppia max
723 Nm
Risoluzione asse C
0,0001 °
Potenza max
26/22 Kw
Velocità asse C
250 Rpm
Diametro autocentrante
254 mm10,00 in

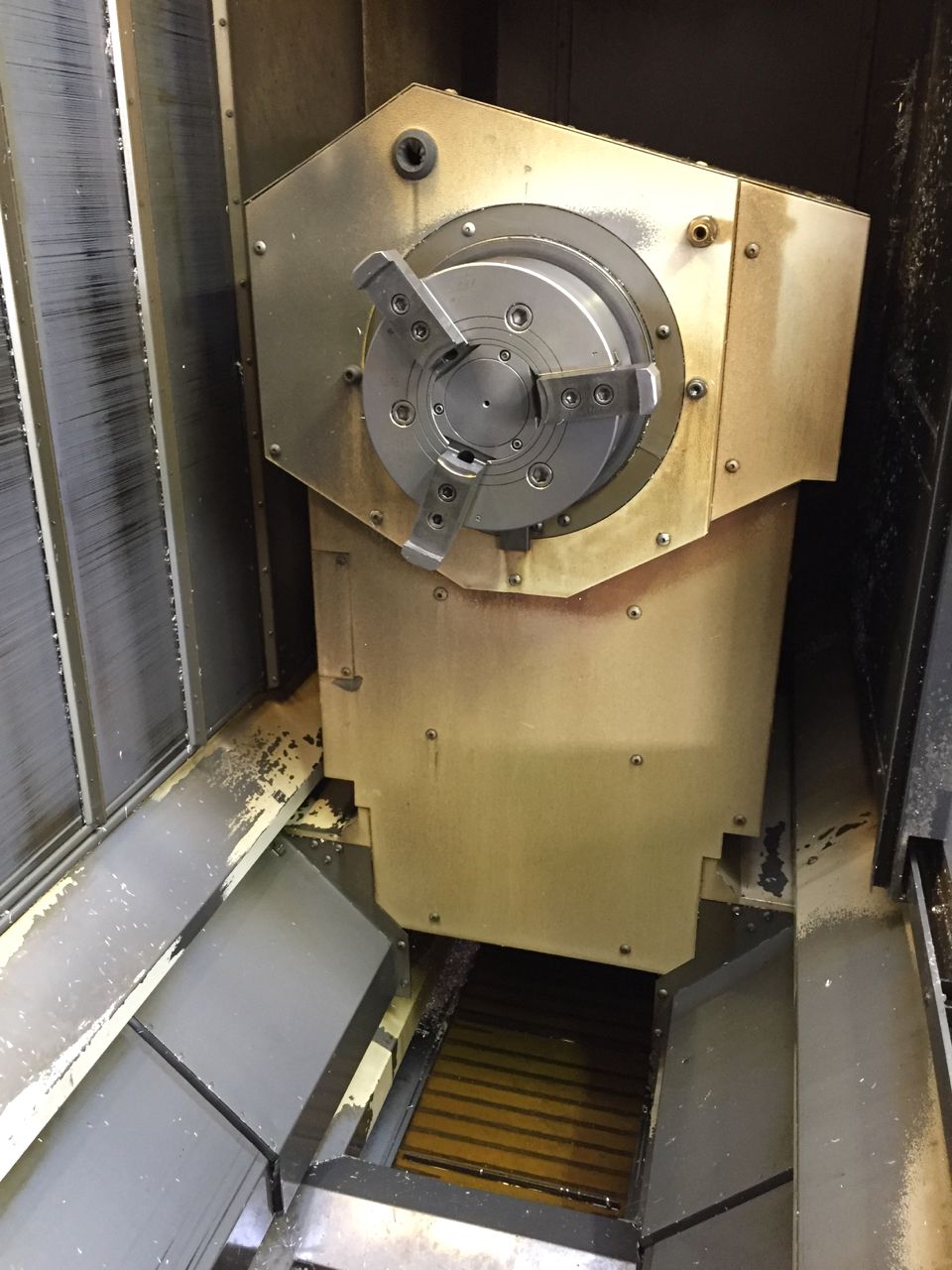

CONTROMANDRINO
Velocità rotazione max
4000 rpm
Naso mandrino
ASA8”
Foro mandrino
91 mm3,58 in
Diametro interno cuscinetti
140 mm5,51 in
Coppia max
723 Nm
Risoluzione asse C
0,0001 °
Potenza max
22/18,5 Kw
Velocità asse C
250 Rpm
Diametro autocentrante
254 mm10,00 in

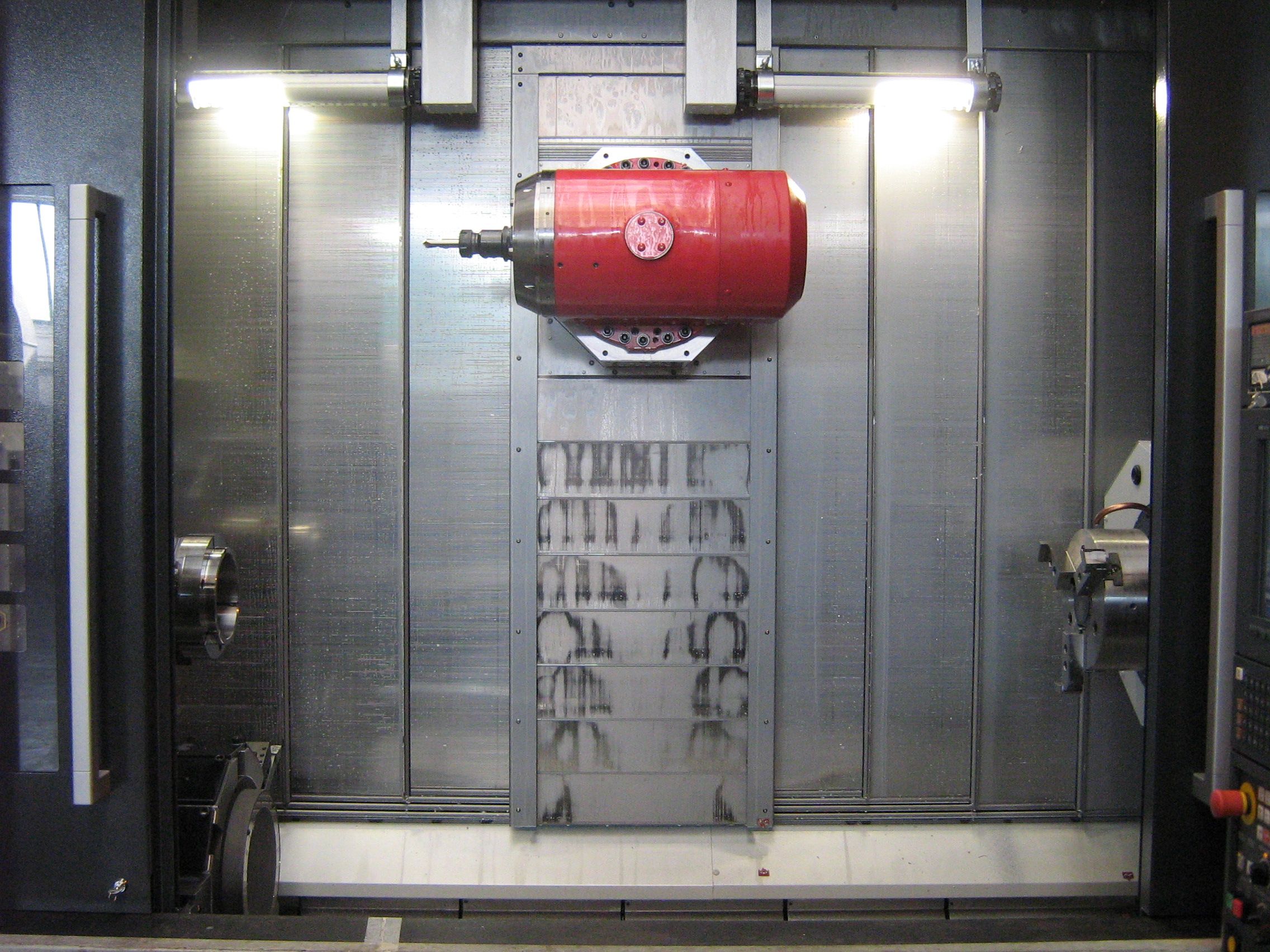

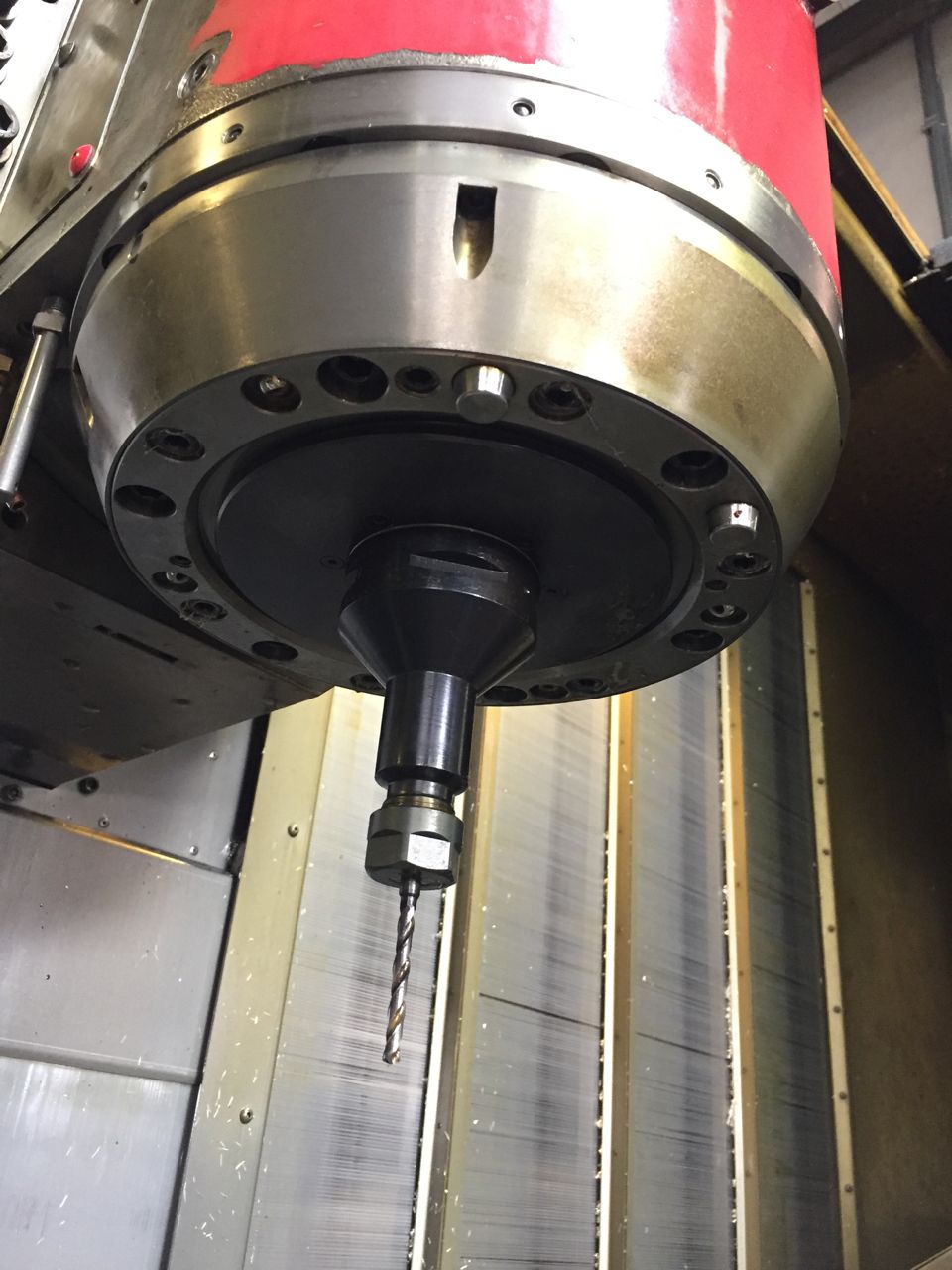

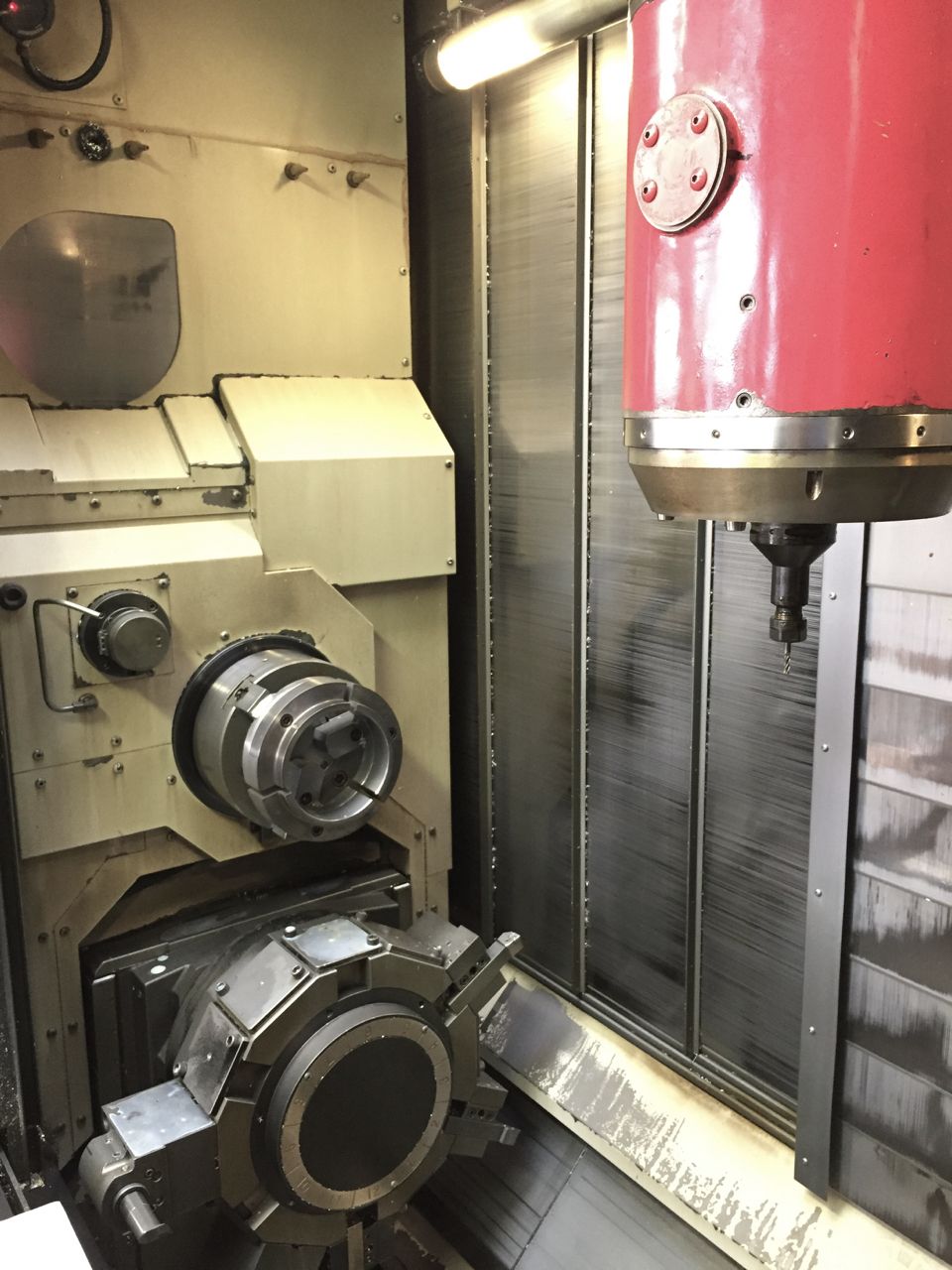

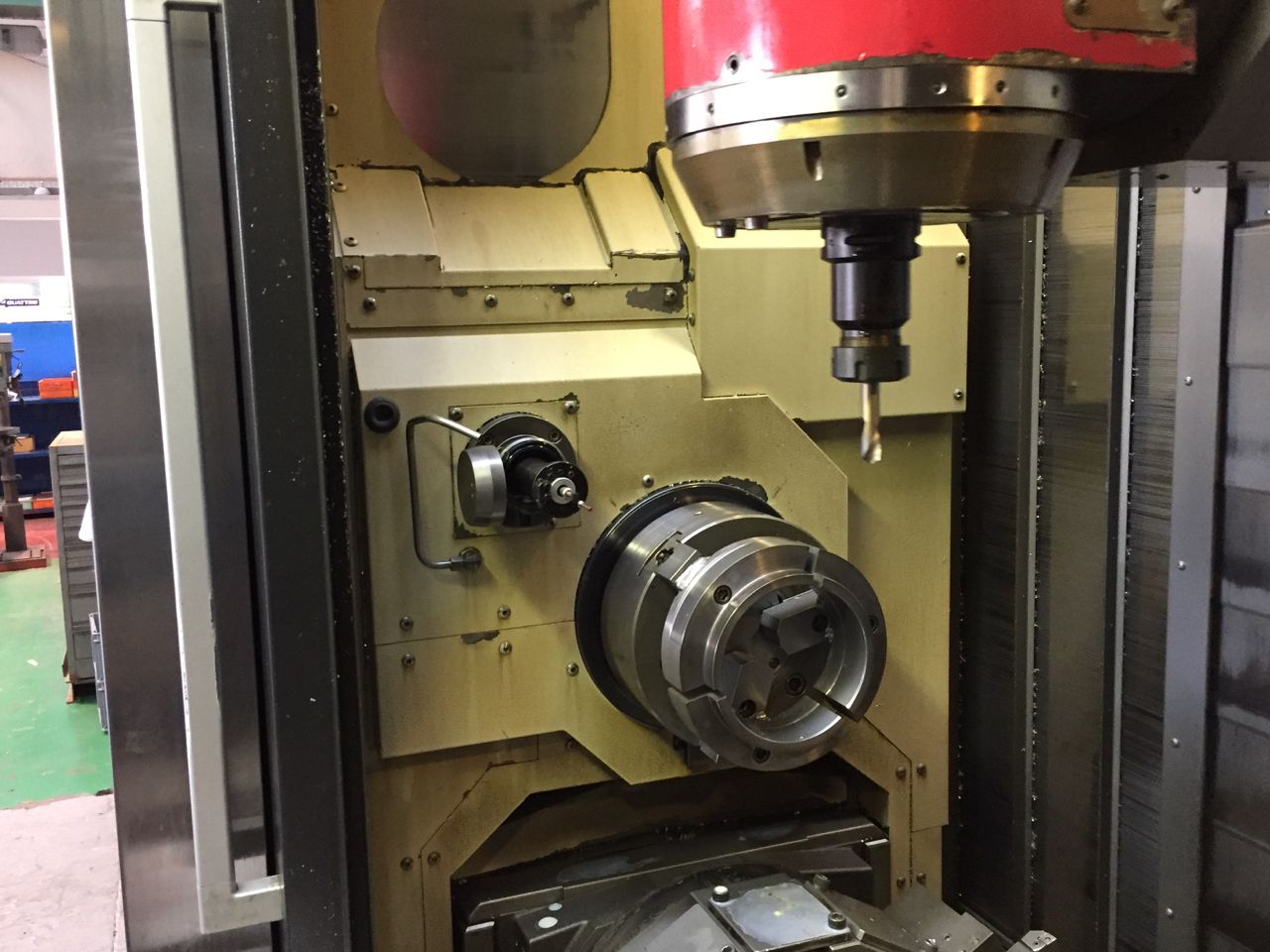

TESTA DI FRESATURA
Attacco mandrino
CAPTO C6
Velocità mandrino
12000 rpm
Risoluzione asse B
0,0001 °
Coppia mandrino
120 Nm
Potenza mandrino
18,5/11 Kw
Rapido asse X
50 m/min1.968,50 ipm
Rapido asse Z
50 m/min1.968,50 ipm
Rapido asse Y
30 m/min1.181,10 ipm
Corsa asse X
750 mm29,53 in
Corsa asse Z
1550+100(ATC) mm61,02+3,94(ATC) in
Corsa asse Y
+/-210 mm+/-8,27 in
Numero posizioni
∞
Campo di lavoro asse B
240° (+/- 120) °

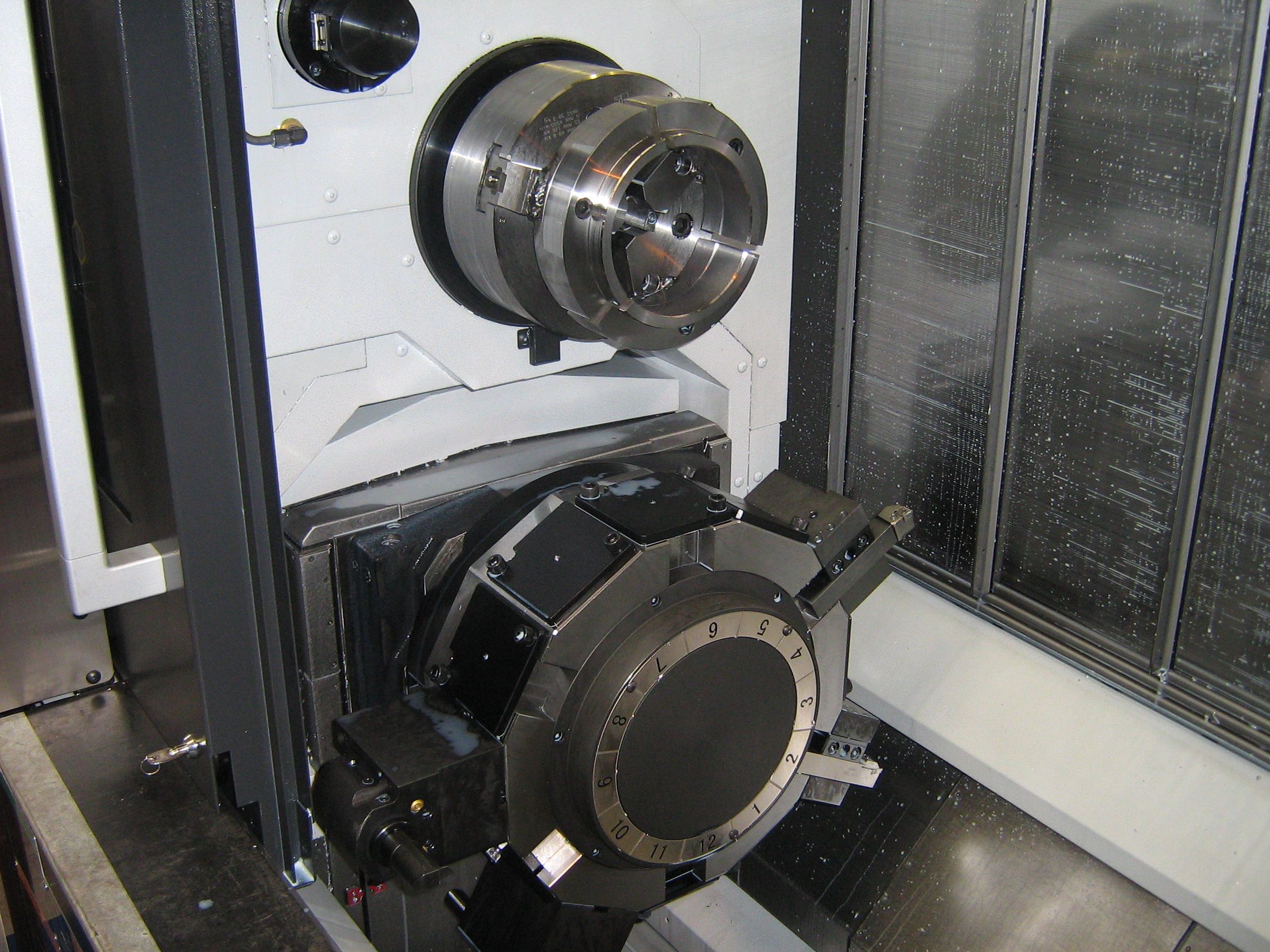

TORRETTA INFERIORE
Numero posizioni
12
Numero posizioni motorizzate
12
Velocità utensili motorizzati
6000 rpm
Coppia utensili motorizzati
40 Nm
Potenza utensili motorizzati
5,5/3,7 Kw
Rapido asse X2
50 m/min1.968,50 ipm
Rapido asse Z2
50 m/min1.968,50 ipm
Corsa asse X2
195 mm7,68 in
Corsa asse Z2
1525 mm60,04 in
Tempo rotazione (1 pos)
0,28 sec.
ATC
Posizioni
100
Lunghezza max utensile
400 mm15,75 in

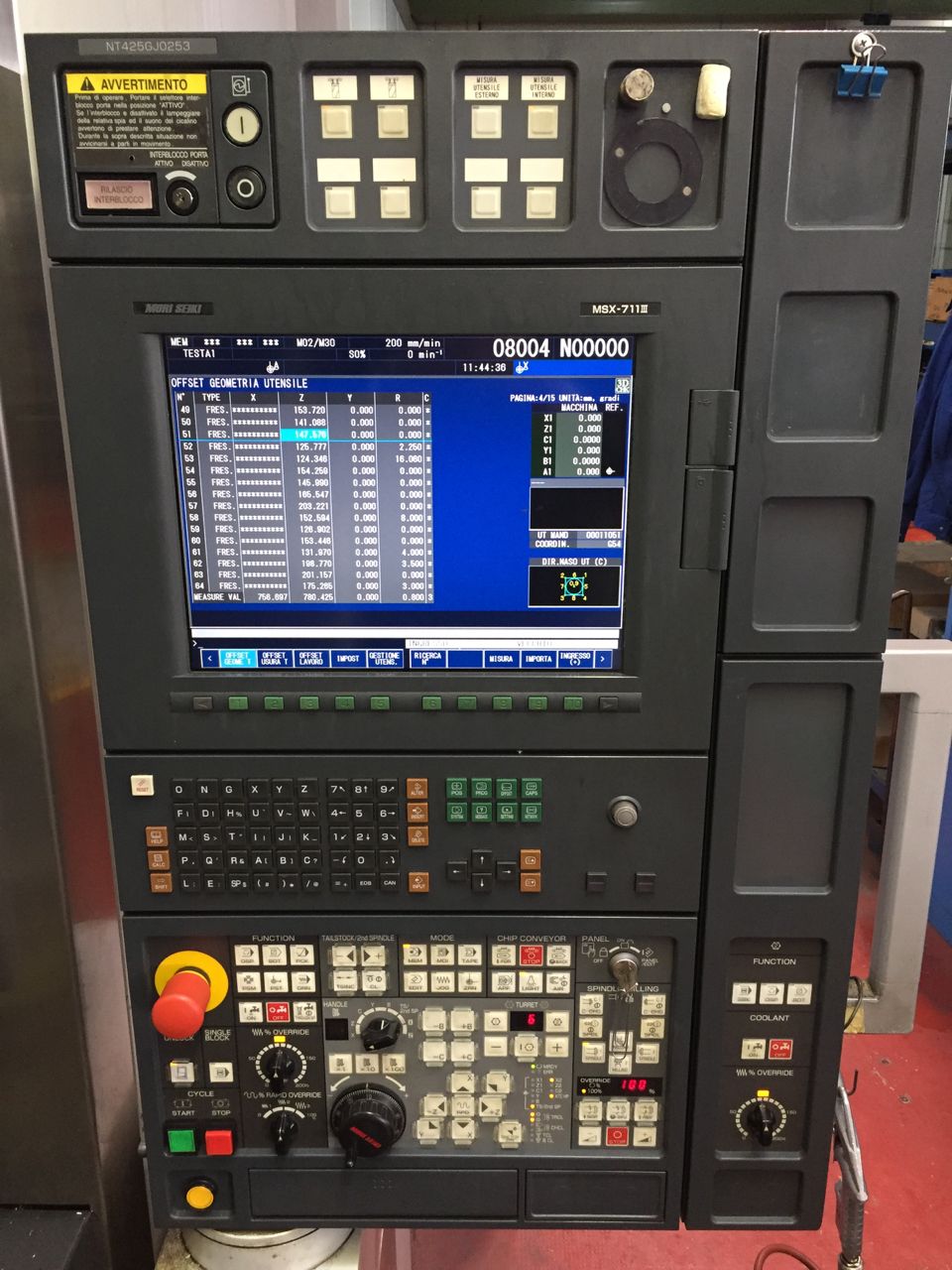

CNC
CNC

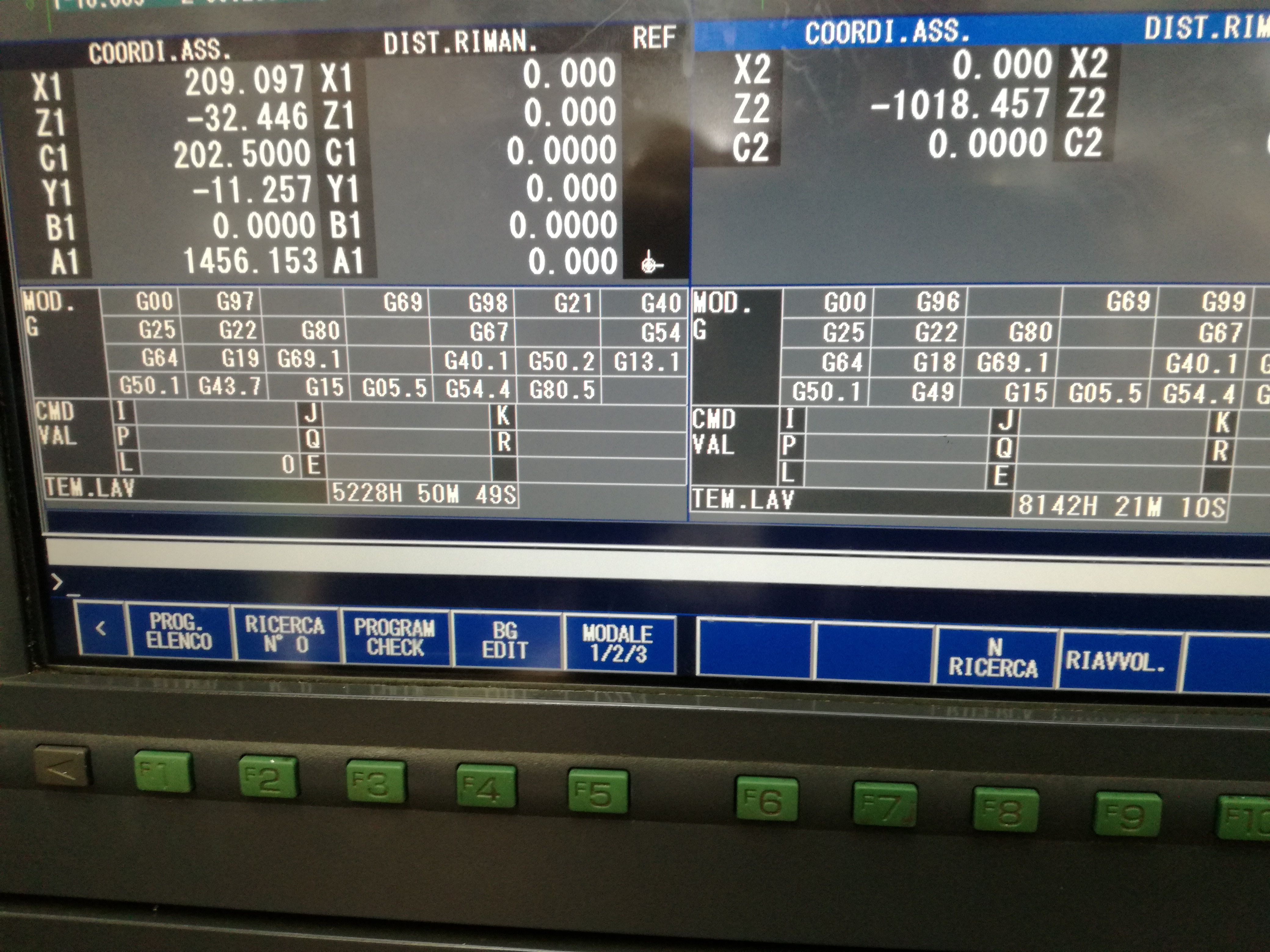

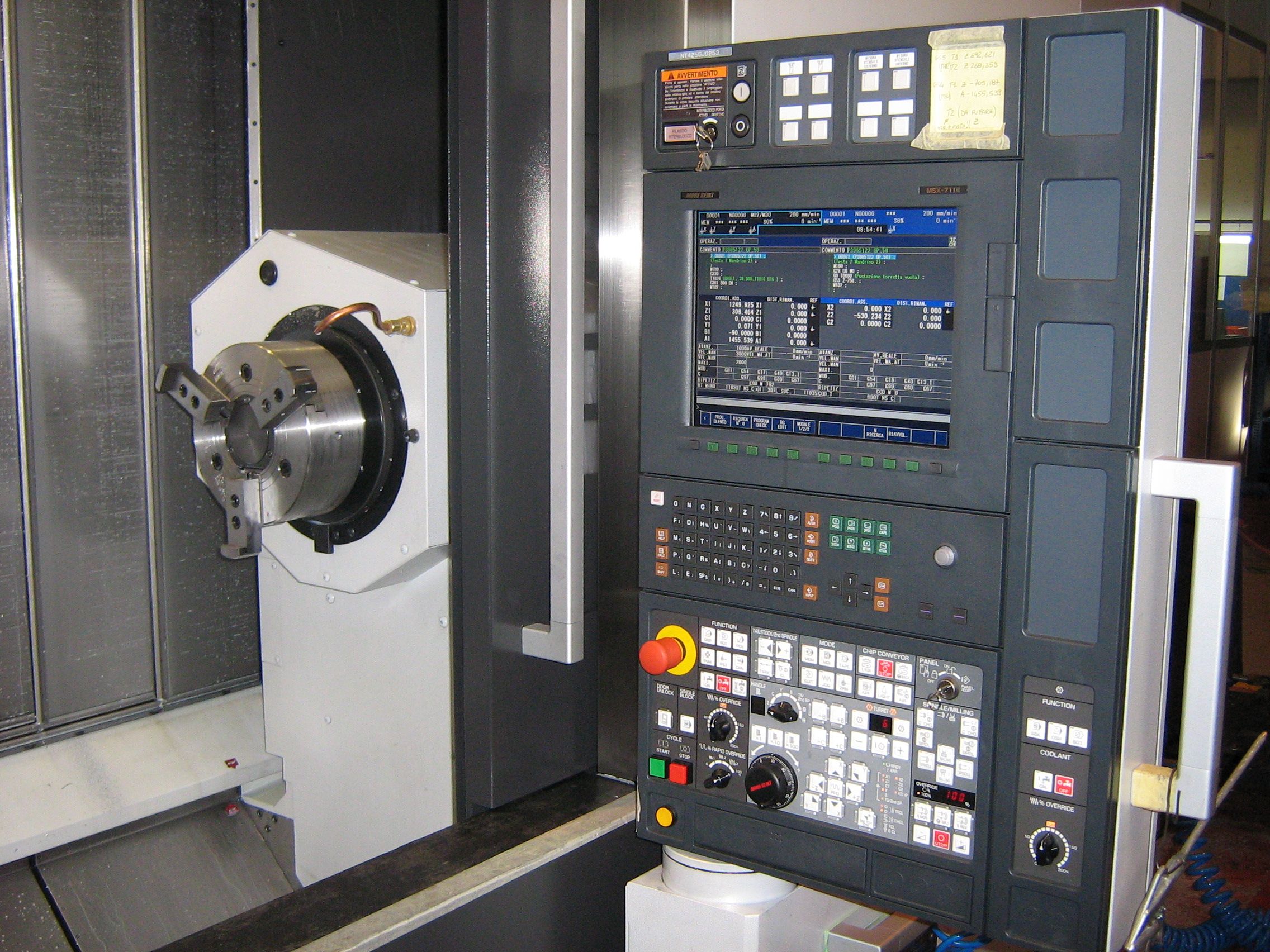

Fanuc 30i [MORI SEIKI MSX711III MAPPS] con gestione 5 assi simultanea, ATA Card 1GB
EXTRA
Ingombri Macchina
5391x3272x2793 mm212,24x128,82x109,96 in
Peso totale macchina
25600 Kg
Certificazione CE
Sì
Schemi elettrici
Sì
Libri uso e manutenzione
Sì
Pompa refrigerante
640 litri, 32Lt/min, 50Bar
Presetting utensili

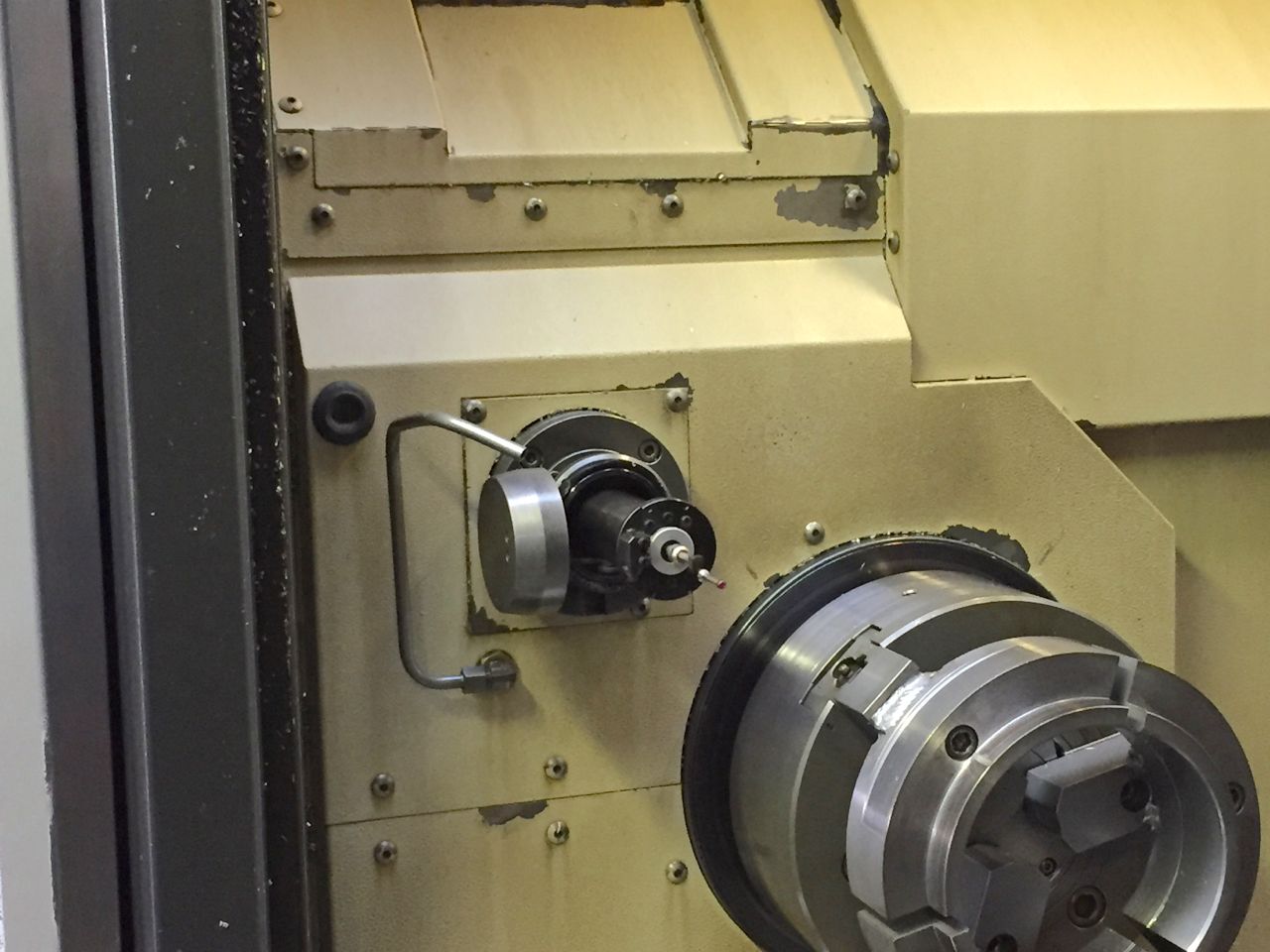

Renishaw RMP10 per torretta superiore più sonda in ATC per azzeramento torretta inferiore

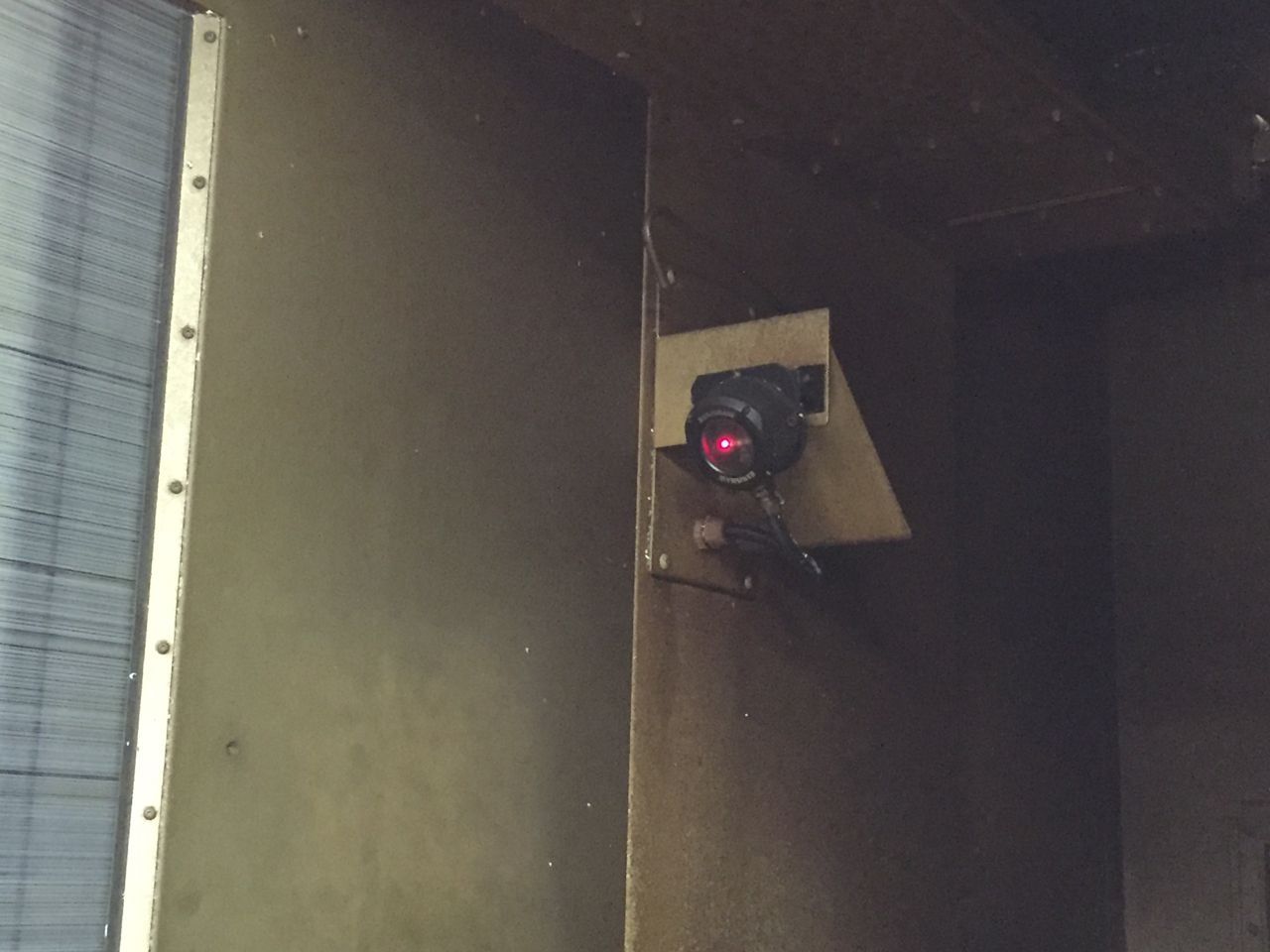

Tastatore pezzo

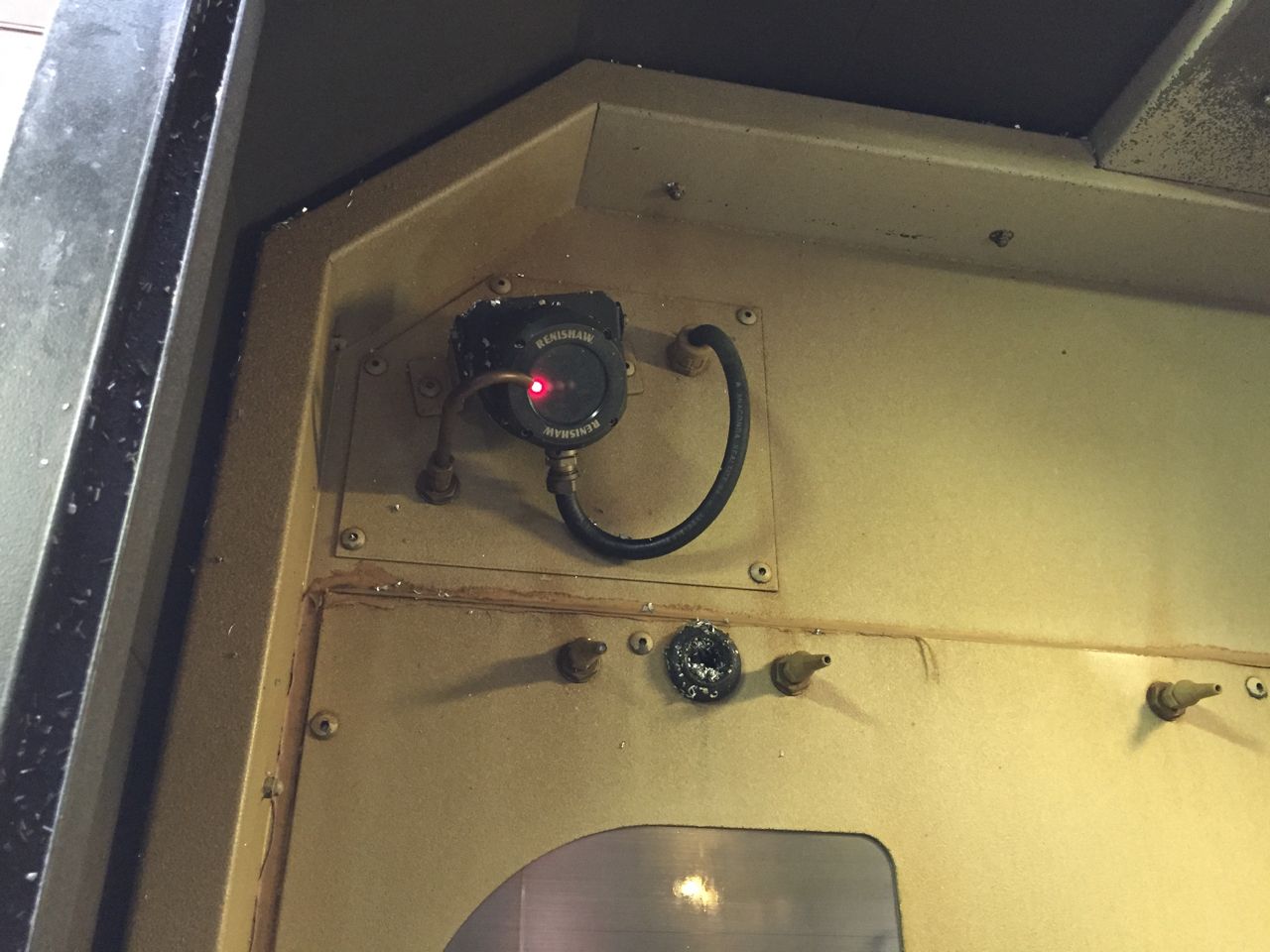

Renishaw laser
Evacuatore truciolo
si
Disponibilità
ottobre 2016
Visibile in funzione
si
Maschiatura rigida
si
Autocentrante
2x ø254mm
Protezioni
integrali
Portautensili motorizzati
torretta inferiore 12 posizioni motorizzabili
I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati.
